《太阳能光伏发电技术》课件——5.控制器
48V系统
56.4～58V
57.6V
6、蓄电池充电保护的关断恢复电压（HVR）
蓄电池过充后，停止充电，进行放电，再次恢复充电的电压。
12V系统 13.1～13.4V
24V系统 26.2～26.8V
48V系统 52.4～53.6V
典型值
13.2V
26.4V
52.8V
二、光伏控制器的技术参数
7、蓄电池的过放电保护电压（LVD）
其他功能
1、防止太阳能电池板或电池方阵、蓄电池极性接反；
2、防止负载、控制器、逆变器和其他设备内部短路；
3、防止雷击引起的击穿保护；
4、温度补偿功能；
5、显示光伏发电系统的各种工作状态。
蓄电池电压
负载状态
辅助电源状态
温度环境状态
电池方阵工作状态 故障告警
二、光伏控制器的工作原理
开关1：充电开关
开关2：放电开关
并联型
用于
较高功率系统
用于
小型、低功率系统
脉宽调制型
智能型
多路控制型 最大功率跟踪行
一、控制器的分类
3、按照应用场景和功能分类：
二、光伏控制器的技术参数
1、系统电压
即额定工作电压，指光伏发电系统的直流工作电压。
12V
24V
48V
110V
220V
500V
2、最大充电电流
指光伏组件或阵列阵输出的最大电流。
5.1控制器的功能及原理
控制器的功能及原理
光能 负载供电
发电量不足 用电量较大
电能
储存
储能装置
一、控制器的功能
基本功能
将光伏组件或者光伏阵列产生的直流电提供给蓄电池充电； 同时防止蓄电池过充电或过放电。
光伏并网逆变器基础知识培训PPT课件
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
12
逆变器基础知识
单相推挽式逆变器拓扑结构
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
13
逆变器基础知识
17
光伏并网逆变器基础培训
2.光伏并网逆变器的 拓扑结构
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
18
光伏并网逆变器拓扑结构
光伏并网逆变器概述
光伏并网逆变器是将太阳能电池板输出的直流电转换成符合电网要求的交流 电再输入电网的设备，是并网型光伏系统能量转换和控制的核心。 光伏并网逆变器其性能不仅是影响和决定整个光伏并网系统是否能够稳定、 安全、可靠、高效的运行，同时也是影响整个系统使用寿命的主要因素
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
19
光伏并网逆变器拓扑结构
光伏并网逆变器基本功能
逆变功能： 将光伏阵列发出的直流电转换为符合电能质量要求的交流电
最大功率点跟踪（MPPT）功能： 根据光照强度实时调节控制变量、保证系统输出最大功率
2020/7/29 www. Growatt .com － © Growatt － powering tomorrow
5
逆变器基础知识
电力——交流和直流两种 从公用电网直接得到的是交流，从蓄电池和干电池得到的是直流。
电力变换四大类 交流变直流、直流变交流、直流变直流、交流变交流
光伏并网逆变器原理(详细)PPT课件
光伏并网逆变器技术讨论
Page 1
内部资料
讨论内容：
一、常见光伏并网逆变器的拓扑结构
二、光伏并网逆变器相关技术要点
2.1 效率
2.2 直流输入电压适应范围
2.3 可靠性（保护配置方式和种类）
2.4 并网电流谐波
2.5 逆变控制策略
2.6 最大功率点跟踪方式
2.7 锁相技术特点
2.8 孤岛效应检测技术
•直接逆变系统 •工频隔离系统
Page 4
一 常见光伏并网逆变器的拓朴结构
• 高频隔离系统
• 高频升压不隔离系统
Page 5
• 多DC-DC（MPPT）、
单逆变系统
1 常见光伏并网逆变器的拓朴结构
1.1 直接逆变系统
Page 6
1 常见光伏并网逆变器的拓朴结构
直接逆变系统的优缺点
优点：
•省去了笨重的工频变压器：高效率（>97%）、重量轻、结构简单。
成本低。 缺点： (1)太阳电池板与电网没有电气隔离，太阳电池板两极有电网电压， 对人身安全不利。 (2) 直流侧太阳电池MPPT电压需要大于350V。这对于太阳电池组 件乃至整个系统的绝缘有较高要求，容易出现漏电现象。
Page 7
1 常见光伏并网逆变器的拓朴结构
1.2 工频隔离系统
Page 8
1 常见光伏并网逆变器的拓朴结构
2.9 监控软件和附件
三、 阳光电源相关产品介绍
Page 2
四、 相关业绩
一 常见光伏并网逆变器的拓朴结构
Page 3
• 光伏并网发电系统由光伏组件、光伏并网逆变器、计量装置及配电系
统组成。
• 太阳电池产生直流电能。
• 通过光伏并网逆变器直接将电能转化为与电网同频、同相的正弦波电
Page 1
内部资料
讨论内容：
一、常见光伏并网逆变器的拓扑结构
二、光伏并网逆变器相关技术要点
2.1 效率
2.2 直流输入电压适应范围
2.3 可靠性（保护配置方式和种类）
2.4 并网电流谐波
2.5 逆变控制策略
2.6 最大功率点跟踪方式
2.7 锁相技术特点
2.8 孤岛效应检测技术
•直接逆变系统 •工频隔离系统
Page 4
一 常见光伏并网逆变器的拓朴结构
• 高频隔离系统
• 高频升压不隔离系统
Page 5
• 多DC-DC（MPPT）、
单逆变系统
1 常见光伏并网逆变器的拓朴结构
1.1 直接逆变系统
Page 6
1 常见光伏并网逆变器的拓朴结构
直接逆变系统的优缺点
优点：
•省去了笨重的工频变压器：高效率（>97%）、重量轻、结构简单。
成本低。 缺点： (1)太阳电池板与电网没有电气隔离，太阳电池板两极有电网电压， 对人身安全不利。 (2) 直流侧太阳电池MPPT电压需要大于350V。这对于太阳电池组 件乃至整个系统的绝缘有较高要求，容易出现漏电现象。
Page 7
1 常见光伏并网逆变器的拓朴结构
1.2 工频隔离系统
Page 8
1 常见光伏并网逆变器的拓朴结构
2.9 监控软件和附件
三、 阳光电源相关产品介绍
Page 2
四、 相关业绩
一 常见光伏并网逆变器的拓朴结构
Page 3
• 光伏并网发电系统由光伏组件、光伏并网逆变器、计量装置及配电系
统组成。
• 太阳电池产生直流电能。
• 通过光伏并网逆变器直接将电能转化为与电网同频、同相的正弦波电
逆变器培训课件.
2018/9/3
含变压器电站型光伏并网逆变器
（以SG52、铭牌参数：
2018/9/3
3、电路图：
2018/9/3
兆瓦级光伏并网逆变器
（以SG1000TS为例）
1、性能特点
2018/9/3
2、铭牌参数：
2018/9/3
3、电路图
2018/9/3
二 、光伏电站的分类
1、根据光伏电站接入电网的电压等级，可分为小型、中型或大型光伏电站。 小型光伏电站—通过380V电压等级接入电网的光伏电站。 中型光伏电站—通过10kV~35kV电压等级接入电网的光伏电站。
大型光伏电站—通过66kV及以上电压等级接入电网的光伏电站。
2、光伏电站常见应用方案： 大中型光伏电站应用方案
2018/9/3
1.2.3 电路图：
2018/9/3
四、电站型光伏并网逆变器技术特点
1、有功功率降额
光伏并网逆变器具有有功功率调节能力，能够接收电网调度部门远程发送的 有功功率控制信号，并根据收到的调度指令控制其有功功率输出，确保逆变 器最大输出功率及功率变化率不超过电网调度部门的给定值，以便在电网故 障和特殊运行方式时保证电力系统稳定性。
3、低电压穿越功能
解释：电站型光伏并网逆变器具有耐受电压跌落的低电压穿越能力，避免在电网 电压异常时脱离，起到支撑电网的作用。当并网点电压在图中电压轮廓线及以上 的区域内时，逆变器保持并网运行；并网点电压在图中电压轮廓线以下时，逆变 器停止向电网送电。
EMC滤波器串接于现场仪器仪表、自动 化控制设备的电源进线端，用于消除风 机、水泵、压缩机、马达、水轮机、发 电机、涡流机等各种大型感性设备启制 动和运行期间产生的对电源的干扰；

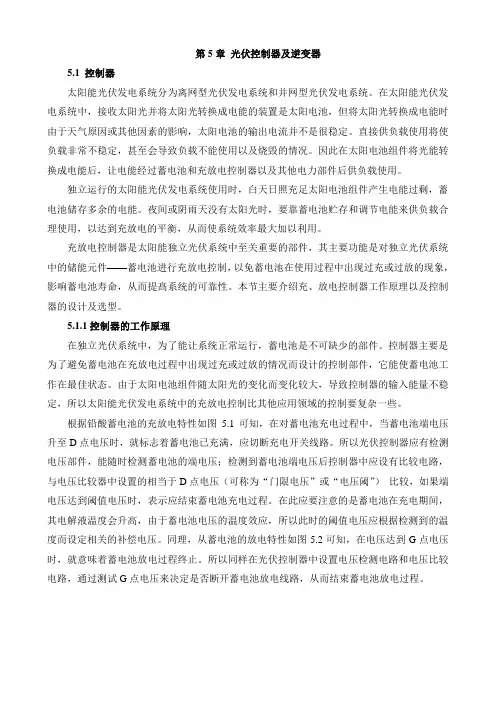

第5章 光伏控制器及逆变器
第5章光伏控制器及逆变器5.1 控制器太阳能光伏发电系统分为离网型光伏发电系统和并网型光伏发电系统。
在太阳能光伏发电系统中，接收太阳光并将太阳光转换成电能的装置是太阳电池，但将太阳光转换成电能时由于天气原因或其他因素的影响，太阳电池的输出电流并不是很稳定。
直接供负载使用将使负载非常不稳定，甚至会导致负载不能使用以及烧毁的情况。
因此在太阳电池组件将光能转换成电能后，让电能经过蓄电池和充放电控制器以及其他电力部件后供负载使用。
独立运行的太阳能光伏发电系统使用时，白天日照充足太阳电池组件产生电能过剩，蓄电池储存多余的电能。
夜间或阴雨天没有太阳光时，要靠蓄电池贮存和调节电能来供负载合理使用，以达到充放电的平衡，从而使系统效率最大加以利用。
充放电控制器是太阳能独立光伏系统中至关重要的部件，其主要功能是对独立光伏系统中的储能元件——蓄电池进行充放电控制，以免蓄电池在使用过程中出现过充或过放的现象，影响蓄电池寿命，从而提髙系统的可靠性。
本节主要介绍充、放电控制器工作原理以及控制器的设计及选型。
5.1.1控制器的工作原理在独立光伏系统中，为了能让系统正常运行，蓄电池是不可缺少的部件。
控制器主要是为了避免蓄电池在充放电过程中出现过充或过放的情况而设计的控制部件，它能使蓄电池工作在最佳状态。
由于太阳电池组件随太阳光的变化而变化较大，导致控制器的输入能量不稳定，所以太阳能光伏发电系统中的充放电控制比其他应用领域的控制要复杂一些。
根据铅酸蓄电池的充放电特性如图5.1可知，在对蓄电池充电过程中，当蓄电池端电压升至D点电压时，就标志着蓄电池已充满，应切断充电开关线路。
所以光伏控制器应有检测电压部件，能随时检测蓄电池的端电压；检测到蓄电池端电压后控制器中应设有比较电路，与电压比较器中设置的相当于D点电压（可称为“门限电压”或“电压阈”）比较，如果端电压达到阈值电压时，表示应结束蓄电池充电过程。
在此应要注意的是蓄电池在充电期间，其电解液温度会升高，由于蓄电池电压的温度效应，所以此时的阈值电压应根据检测到的温度而设定相关的补偿电压。
项目二光伏逆变器1.ppt
SPWPM 脉 冲 信 号 在 此 整 流 ， 经直流滤波电感滤波后，变换成 半正弦波形(馒头波)
最后由极性反转逆变桥将半正 弦波反转为工频的正弦全波，并 将电能馈人工频电网
2.2 隔离型光伏并网逆变器
变压器隔离的作用：
①可以有效地防止人接触到光伏侧的正极或 者负极时，电网电流通过桥臂形成回路对人构成 伤害的可能性，提高了系统安全性
②也保证了系统不会向电网注人直流分量， 有效地防止了配电变压器的饱和 工频变压器的缺点：
体积大、质量重，约占逆变器的总重量的50% 左右，使得逆变器外形尺寸难以减小。另外， 工 频变压器的存在还增加了系统损耗、成本，并增 加了运输、安装的难度。
光伏并网逆变器其性能不仅是影响 和决定整个光伏并网系统是否能够稳定、 安全、可靠、高效地运行，同时也是影 响整个系统使用寿命的主要因素。
1.1 光伏并网逆变器的分类
根据有无隔离变压器，光伏并网逆变器可分为隔离型 和非隔离型等。
1.1 光伏并网逆变器的分类
1.1.1隔离型光伏并网逆变器结构
在隔离型光伏并网逆变器中，根 据隔离变压器的工作频率，将其分为 工频隔离型和高频隔离型两类。
2.2.2 高频隔离型光伏并网逆变器 2.2.2.1 DC/DC变换型高频链光伏并网逆变器
两种工作模式: 第一种工作模式：光伏阵列输出的直流电能经过前级高频逆 变器变换成等占空比((50%)的高频方波电压，经高频变压器 隔离后，由整流电路整流成直流电，然后再经过后级PWM逆 变器以及LC滤波器滤波后将电能馈人工频电网
（b） 三相三电平桥式
三电平半桥结构 的直流工作电压 一般在600 1000V，工作效 率可达98%，另 外，三电平半桥 结构可以取得更 好的波形品质。
三电平变频器输出波形
最后由极性反转逆变桥将半正 弦波反转为工频的正弦全波，并 将电能馈人工频电网
2.2 隔离型光伏并网逆变器
变压器隔离的作用：
①可以有效地防止人接触到光伏侧的正极或 者负极时，电网电流通过桥臂形成回路对人构成 伤害的可能性，提高了系统安全性
②也保证了系统不会向电网注人直流分量， 有效地防止了配电变压器的饱和 工频变压器的缺点：
体积大、质量重，约占逆变器的总重量的50% 左右，使得逆变器外形尺寸难以减小。另外， 工 频变压器的存在还增加了系统损耗、成本，并增 加了运输、安装的难度。
光伏并网逆变器其性能不仅是影响 和决定整个光伏并网系统是否能够稳定、 安全、可靠、高效地运行，同时也是影 响整个系统使用寿命的主要因素。
1.1 光伏并网逆变器的分类
根据有无隔离变压器，光伏并网逆变器可分为隔离型 和非隔离型等。
1.1 光伏并网逆变器的分类
1.1.1隔离型光伏并网逆变器结构
在隔离型光伏并网逆变器中，根 据隔离变压器的工作频率，将其分为 工频隔离型和高频隔离型两类。
2.2.2 高频隔离型光伏并网逆变器 2.2.2.1 DC/DC变换型高频链光伏并网逆变器
两种工作模式: 第一种工作模式：光伏阵列输出的直流电能经过前级高频逆 变器变换成等占空比((50%)的高频方波电压，经高频变压器 隔离后，由整流电路整流成直流电，然后再经过后级PWM逆 变器以及LC滤波器滤波后将电能馈人工频电网
（b） 三相三电平桥式
三电平半桥结构 的直流工作电压 一般在600 1000V，工作效 率可达98%，另 外，三电平半桥 结构可以取得更 好的波形品质。
三电平变频器输出波形
逆变器培训PPT课件
波形质量要求
对于对输出波形质量有较高要求的负载，应选 择具有较好波形质量的逆变器。
效率与散热
选择高效率、良好散热性能的逆变器，以降低 系统能耗和温升。
案例分析：成功应用案例分享
案例一
某数据中心UPS电源系统，采用高性能逆变器，实现了高效 率、高可靠性供电。
1
案例二
2
某电动汽车充电站，采用模块化逆变器设计，实现了快速充
认识。
03
通过与行业专家的交流和讨论，我了解到逆变器行 业的最新发展动态和未来趋势，对我的职业规划和
发展方向提供了有益的参考。
02
实验环节让我更加熟悉了逆变器的实际操作和 调试过程，对于今后在工作中遇到相关问题能
够迅速解决很有帮助。
04
本次培训不仅让我收获了专业知识，还结识了许多 志同道合的同行和朋友，对于今后的职业发展和人
效率与功率因数校正
效率
逆变器将输入电能转换为输出电能的效率，通常以百分比表示。高效率的逆变器 能够减少能源浪费和降低运行成本。
功率因数校正
逆变器通过采用功率因数校正技术，提高功率因数并降低对电网的谐波污染。功 率因数校正技术能够减少无功功率的消耗，提高能源利用效率。
03
逆变器设计与选型要点
设计考虑因素及步骤
05
逆变器在新能源领域应用前 景
太阳能光伏发电系统中的应用
光伏逆变器的作用
将太阳能光伏板产生的直流电转换为交流电，以供家庭、工业或商业用电设备使用。
最大功率点跟踪（MPPT）
光伏逆变器通过MPPT技术，实时跟踪太阳能光伏板的最大功率点，提高发电效率。
电网接入与孤岛保护
光伏逆变器需具备电网接入功能，同时实现孤岛保护，确保在电网故障时自动切断与电网的连接 ，保障设备和人员安全。
光伏并网逆变器的分类及原理ppt课件
5
二、组串式逆变器 组串式逆变器顾名思义是将光伏组件产生的直流电直接转变为交流电汇总后 升压、并网。因此，逆变器的功率都相对较小。光伏电站中一般采用50kW以 下的组串式逆变器。 （一）组串式逆变器优点： 1.不受组串间模块差异，和阴影遮挡的影响，同时减少光伏电池组件最佳工 作点与逆变器不匹配的情况，最大程度增加了发电量； 2.MPPT电压范围宽，组件配置更加灵活；在阴雨天，雾气多的部区，发电时 间长； 3.体积较小，占地面积小，无需专用机房，安装灵活； 4.自耗电低、故障影响小。 （二）组串式逆变器存在问题： 1.功率器件电气间隙小，不适合高海拔地区；元器件较多，集成在一起，稳 定性稍差； 2.户外型安装，风吹日晒很容易导致外壳和散热片老化； 3.逆变器数量多，总故障率会升高，系统监控难度大； 4.不带隔离变压器设计，电气安全性稍差，不适合薄膜组件负极接地系统。
21
3.2故障现象：逆变器不并网 故障分析：逆变器和电网没有连接， 可能原因： (1)交流开关没有合上。 (2)逆变器交流输出端子没有接上。 (3)接线时，把逆变器输出接线端子上排松动了。 解决办法：用万用表电压档测量逆变器交流输出电压，在正常情况下，输出端子应该有220V或 者380V电压，如果没有，依次检测接线端子是否有松动，交流开关是否闭合，漏电保护开关是 否断开。 3.3逆变器硬件故障：分为可恢复故障和不可恢复故障 故障分析：逆变器电路板，检测电路，功率回路，通讯回路等电路有故障。 解决办法：逆变器出现上述硬件故障，请把直流端和交流端全部断开，让逆变器停电30分钟以 上，如果自己能恢复就继续使用，如果不能恢复，就联系售后技术工程师。
直流侧断路器 PV+
PV-
直流支撑 逆变单元 电容
直流
EMI 滤波器
二、组串式逆变器 组串式逆变器顾名思义是将光伏组件产生的直流电直接转变为交流电汇总后 升压、并网。因此，逆变器的功率都相对较小。光伏电站中一般采用50kW以 下的组串式逆变器。 （一）组串式逆变器优点： 1.不受组串间模块差异，和阴影遮挡的影响，同时减少光伏电池组件最佳工 作点与逆变器不匹配的情况，最大程度增加了发电量； 2.MPPT电压范围宽，组件配置更加灵活；在阴雨天，雾气多的部区，发电时 间长； 3.体积较小，占地面积小，无需专用机房，安装灵活； 4.自耗电低、故障影响小。 （二）组串式逆变器存在问题： 1.功率器件电气间隙小，不适合高海拔地区；元器件较多，集成在一起，稳 定性稍差； 2.户外型安装，风吹日晒很容易导致外壳和散热片老化； 3.逆变器数量多，总故障率会升高，系统监控难度大； 4.不带隔离变压器设计，电气安全性稍差，不适合薄膜组件负极接地系统。
21
3.2故障现象：逆变器不并网 故障分析：逆变器和电网没有连接， 可能原因： (1)交流开关没有合上。 (2)逆变器交流输出端子没有接上。 (3)接线时，把逆变器输出接线端子上排松动了。 解决办法：用万用表电压档测量逆变器交流输出电压，在正常情况下，输出端子应该有220V或 者380V电压，如果没有，依次检测接线端子是否有松动，交流开关是否闭合，漏电保护开关是 否断开。 3.3逆变器硬件故障：分为可恢复故障和不可恢复故障 故障分析：逆变器电路板，检测电路，功率回路，通讯回路等电路有故障。 解决办法：逆变器出现上述硬件故障，请把直流端和交流端全部断开，让逆变器停电30分钟以 上，如果自己能恢复就继续使用，如果不能恢复，就联系售后技术工程师。
直流侧断路器 PV+
PV-
直流支撑 逆变单元 电容
直流
EMI 滤波器
逆变器培训课件
风风 机机 运运 行行 状状 态态 检检 查查
步骤一 务机须务机须必的带必的带保情控保情控证况制证况制在下电在下电逆，；逆，；变逆变逆器变器变停器停器
步步骤骤三三 等察机等察 机待直是待直 是约流否约流 否1柜正分柜 正1、常分钟、 常交运钟时交 运流行时间流 行柜；间，柜 ；风，观风观
二、逆变器的概述
逆 变 器 的 散 热
6
二、逆变器的概述
逆变器的损耗
逆变器 总损耗
IGBT 损耗
电抗器 损耗
散热系 统损耗
控制系 统损耗
7
二、逆变器的概述
逆 变 器 控 制 系 统 介 绍
8
三、逆变器的技术参数
备注：最大直流输入功率618kW只能在环境温度低于 50℃的情况下，逆变器持续运行30min后停机；
9
三、逆变器的技术参数
交流侧主要电气参数
最大交流输出功率(kW) 工作电压范围(Vac) 额定输出电流(A) 最大输出电流(A) 工作频率范围(Hz) 功率因数 输出电流直流分量(DCI)(%) 夜间自耗电(W) 电流总谐波畸变率THD(%)
600 270～350 916 1099 48～52 0.9(超前)～0.9(滞后) ＜0.5 ＜80 ＜3
⃞ 检查24V电源、防雷模块、各种端子排的连接点是否松动； ⃞ 检查风机、IGBT模块及各种传感器的接线端子是否松动；
维护时间间隔：第一次3个月；第二次以后为12个月
15
五、运维指导书
采样板 端子 松动
接触器 接线 松动
螺栓 变色
交流 霍尔 端子 松动
16
二次线 松动 掉落
直流 断路器 下侧 接线 螺丝 松动
10
四、常见故障类型
步骤一 务机须务机须必的带必的带保情控保情控证况制证况制在下电在下电逆，；逆，；变逆变逆器变器变停器停器
步步骤骤三三 等察机等察 机待直是待直 是约流否约流 否1柜正分柜 正1、常分钟、 常交运钟时交 运流行时间流 行柜；间，柜 ；风，观风观
二、逆变器的概述
逆 变 器 的 散 热
6
二、逆变器的概述
逆变器的损耗
逆变器 总损耗
IGBT 损耗
电抗器 损耗
散热系 统损耗
控制系 统损耗
7
二、逆变器的概述
逆 变 器 控 制 系 统 介 绍
8
三、逆变器的技术参数
备注：最大直流输入功率618kW只能在环境温度低于 50℃的情况下，逆变器持续运行30min后停机；
9
三、逆变器的技术参数
交流侧主要电气参数
最大交流输出功率(kW) 工作电压范围(Vac) 额定输出电流(A) 最大输出电流(A) 工作频率范围(Hz) 功率因数 输出电流直流分量(DCI)(%) 夜间自耗电(W) 电流总谐波畸变率THD(%)
600 270～350 916 1099 48～52 0.9(超前)～0.9(滞后) ＜0.5 ＜80 ＜3
⃞ 检查24V电源、防雷模块、各种端子排的连接点是否松动； ⃞ 检查风机、IGBT模块及各种传感器的接线端子是否松动；
维护时间间隔：第一次3个月；第二次以后为12个月
15
五、运维指导书
采样板 端子 松动
接触器 接线 松动
螺栓 变色
交流 霍尔 端子 松动
16
二次线 松动 掉落
直流 断路器 下侧 接线 螺丝 松动
10
四、常见故障类型
太阳能光伏并网逆变器的原理ppt课件
处理：1.查找华为说明书，查找ID，
72
73
2，如果长时间跳跃（例如本次跳跃时间将 近一个小时），应进入设置页面，进行欠 压保护的修改。
74
11.6逆变器的保护有哪些？
本逆变器的保护很多，下面我列举几个比较常见的保护 11.6.1直流输入反接保护 首次运行的时候容易出现，所以在首次并网时都要用万用 变测量PV的正负极是否对应 11.6.2逆变器输出短路 故障消失后自动恢复运行，如果故障没有立刻消失，应关 机，进行相关处理 11.6.3孤岛保护，低电压穿越保护 当逆变器检测到电网无电压时，自动解列，不再向电网供 电。电网电压恢复后，逆变器自动恢复并网。
步骤 5 分别设置不同保护参数的“保护点”和“保护时 间”。
• 允许设置的保护参数包括：电网过压一级 保护、电网过压二级保护、电网欠压一级 保护、电网欠压二级保护、电网过频一级 保护、电网过频二级保护、电网欠频一级 保护、电网欠频二级保护。一般情况下， 电网保护的阈值和时间由具体国家的标准 决定，所以选择不同的电网标准码，需要 设置的保护参数有所不同。
61
• 在电力领域，各次谐波的方均根值与基波 方均根值的比例称为该次谐波的谐波含量 。所有谐波的方均根值的方和根与基波方 均根值的比例称为总谐波失真。通常说的 谐波失真等同于总谐波失真。 •如220v则总电压畸变率 5%以内合格， 10kV 就4%了
62
10.注意事项
• 10.1系统正常运行时禁止打开逆变器机柜 柜门，否则将会造成逆变器关机。
66
11.2逆变器并网前首先要进行绝缘检测。 平时并网的时候可能这是一个不起眼的环 节，但是这一环节至关重要。是对设备和 人身的一个重要保证。平时我们在干电气 行业，电气设备都要定期对设备进行绝缘 检测试验，而逆变器每次并网前都要进行 自动绝缘检测，绝缘合格是并网的必要条 件。这是逆变器比较智能的一个体现。
72
73
2，如果长时间跳跃（例如本次跳跃时间将 近一个小时），应进入设置页面，进行欠 压保护的修改。
74
11.6逆变器的保护有哪些？
本逆变器的保护很多，下面我列举几个比较常见的保护 11.6.1直流输入反接保护 首次运行的时候容易出现，所以在首次并网时都要用万用 变测量PV的正负极是否对应 11.6.2逆变器输出短路 故障消失后自动恢复运行，如果故障没有立刻消失，应关 机，进行相关处理 11.6.3孤岛保护，低电压穿越保护 当逆变器检测到电网无电压时，自动解列，不再向电网供 电。电网电压恢复后，逆变器自动恢复并网。
步骤 5 分别设置不同保护参数的“保护点”和“保护时 间”。
• 允许设置的保护参数包括：电网过压一级 保护、电网过压二级保护、电网欠压一级 保护、电网欠压二级保护、电网过频一级 保护、电网过频二级保护、电网欠频一级 保护、电网欠频二级保护。一般情况下， 电网保护的阈值和时间由具体国家的标准 决定，所以选择不同的电网标准码，需要 设置的保护参数有所不同。
61
• 在电力领域，各次谐波的方均根值与基波 方均根值的比例称为该次谐波的谐波含量 。所有谐波的方均根值的方和根与基波方 均根值的比例称为总谐波失真。通常说的 谐波失真等同于总谐波失真。 •如220v则总电压畸变率 5%以内合格， 10kV 就4%了
62
10.注意事项
• 10.1系统正常运行时禁止打开逆变器机柜 柜门，否则将会造成逆变器关机。
66
11.2逆变器并网前首先要进行绝缘检测。 平时并网的时候可能这是一个不起眼的环 节，但是这一环节至关重要。是对设备和 人身的一个重要保证。平时我们在干电气 行业，电气设备都要定期对设备进行绝缘 检测试验，而逆变器每次并网前都要进行 自动绝缘检测，绝缘合格是并网的必要条 件。这是逆变器比较智能的一个体现。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 二 电源适配器 • 1.作用：将交流电转换为直流电，即AC • 2.设计原理：
DC
• （1） （2） （3） （4） • 三 负载类型 • 直流负载 • 根据电压 阻性负载 • 交流负载 • 感性负载：电机转动带动，如空调
• （一）定义 • 逆变器，英文inverter，是一种电源转换装置，可将12V或 24V的直流电转换成230V、50Hz交流电或其它类型的交流电。 它输出的交流电可用于各类设备最大限度地满足移动供电场所 或无电地区用户对交流电源的需要。 • （二）作用 • 将直流电转换为交流电即DC→AC • （三）应用 • 无市电区域，移动场所，太阳能风能等新能源领域 • （四）工作原理
产品知识
-逆变器和控制器
制 作 人 ： 爱 庞 德 曾 文 辉
一 电源
• 常见的电源是干电池(直流电)与家用的110V-220V 交流电 源。 电源自“磁生电”原理，由水力、风力、海潮、水 坝水压差、太阳能等可再生能源，及烧煤炭、油渣等产生 电力来源。 • （一）直流电（DC）和交流电（AC) • 1.直流电 • 电流的流向始终不变。两点之间的电势不随时间的改变而 改变。如图1.1 • u/I • • • 0 T • 图1.1 说明：直流电可储存但不便于运输！
太阳能板 控制器 蓄电池
灯泡
（一）太阳能板 1.作用：将太阳能（光能和热能）转换为电能（直流电）。 2.工作原理：太阳能板中中和的正负离子在太阳光照下分离。 3.现状：价格昂贵，转换效率低。 （二）电池 1.作用：存储放电（直流电） 2.分类：铅酸电池和锂电池等 （三）电池组 1.单元：2V , 6V , 12V 2.组成形式：串联和并联。串联增加电压，电容不变；并联 电压不变，电容增加一倍。 • 3.串联和并联必须遵循-----同种品牌，容量相同，新旧程度一 样。 • • • • • • • • • •
• 2.根据逆变器应用的领域不同，可有多种逆变器即运用在哪 个领域就叫那个领域的逆变器，如车载逆变器。 • 3.根据逆变器的功能不同，可分为纯逆变功能的逆变器，带 充电功能的逆变器和带UPS功能的逆变器
• 4.根据逆变器的设计方案不同，可将其分为高频逆变器和 工频逆变器。 • （1）高频的设计原理
四 逆变器
• （五）分类 • 1.根据逆变器输出波形的不同，可分为纯正弦波逆变器和修 正弦波逆变器。
纯正弦波逆变器
产品造价相对较高 电路复杂 修正弦波逆变器 价格相对较低 电路简单
输出波形对负载没有损害
带载能相对较强 适于阻性负载和小功率感性负载
输出波形对负载有损害
带载能力差 适用于小型数码电子产品
• 4.TPI系类实物图
• （四）PPI系类（高频纯正弦波逆变器） • 1.产品概述 这是一款使用方便，操作简单，高转换效率，完善的保 护功能的高品质纯正弦波逆变器，广泛的适用于能源系统和 家庭工业车船系统等。 • 2.功耗：逆变器自身的损耗，即逆变器没有工作时消耗的功 率。 功耗=输出的功率/输入的功率。例： U1=12V U2=220V I1=50A I2=2A P1=U1I1=600W P2=440W 功耗=P2/P1=440/600
控制器
蓄电池
逆变器
AC输出
• 1.2.2市电互补离网系统 • 市电优先（AC first)和逆变优先（DC first）
• A.市电优先(AC first)
AC输入 Stabilizer ATS AC输出 太阳能板
• • 说明：市电优先时，市电供电的 同时给蓄电池充电。
controller
充电/逆变
• 3.PI-75W的参数
• 4.PI系类实物图
• （六）MPPT太阳能控制器 • 1.MPPT与PWM的区别
比较项目 MPPT DC→DC 时刻追踪太阳能板的最大功率 PWM
（1）功能 （2）转换效率 （3）充电方式
DC→DC 50％ 恒压CV
12V/24V48VMAX20V /40V/80V， 96VMAX192 铅酸电池
BAT
• B.逆变优先(DC first)
AC输入 Stabilizer
ATS AC输出 太阳能板
• • 说明这种状况下， 市电不给蓄电池充电
controller BAT
逆变
七 移动电源
• （一）工作原理图 •
蓄电池
＋
逆变器
=
交流电输出
• （二）应用：适用于各行各业
• 1.在线式互动UPS • 当市电断电时，电池经逆变器转换为交流电给负载供 电，切换时间为4ms. • AVR 220V ATS AC输入 180V AC输出
• • • • • • • • • •
• 3.XD系类的通用参数（详见产品规格书）
• 4.举例 XD-500VA的参数
• 5.XD系类实物图
• （二）XDC系类（太阳能工频控制逆变一体机） • 1.产品的概述 • 太阳能控制器+XD系类逆变器，内置太阳能充电控制器，市电充电控 制器，AVR稳压器，工频纯正弦波逆变器，产品模式块组成，维护简 单，质量稳定，带载能力强等特点，应用于家庭工业市电互补和离网 发电系统。 • 2.产品的显著特点 • （1） 安装简易，只需连接太阳能板和电池就可组成太阳能发电系统 • （2） CPU管理，智能控制，模式块组成 • （3） LED，LCD显示，可以直观的显示各类参数 • （4） 外置电瓶，可扩充的后备时间 • （5） 抗负载能力强，带载能力强，可以带动所有负载 • （6 ）产品质量稳定，寿命长，维护简单 • （7） 完善的保护功能 • （8） 通过认证 • （9） 保修期为2年，免费终身技术维护
• 4.产品的通用参数
• 5.举例 PPI-300W的参数
• 6.PPI系类实物图
• (五）PI系类（修正弦波逆变器） • 1.产品概述 修正弦波逆变器具有质量稳定，转换效率高，全新材 料，足够功率等优点，广泛的应用于车船，能源，家庭电 源系统等。 • 2.产品的显著特征 • （1） 采用高频设计方案，转换效率高 • （2） 采用的是全新电子材料，金属板面，修正弦波输出 • （3） 体积小，重量轻，便于携带 • （4） 5V USB输出 • （5） 具有过压、欠压、过载、短路、电路反接等保护功 能 • （6） 通过认证 • （7） 保修期1年
• • • •
• • • • • •
3.产品的显著特征 （1 ）DSP控制，纯正弦波输出 （2） 采用SPWM变频启动技术，带载能力强 （3） 可选的AC输出接口（有美规，澳规，欧规和万能型 接口等） （4） 采用进口原器件，如IR管，红宝石容器等 （5） 转换效率高，功耗小 （6） 12V的可加远程遥控装置，24V/48V的不可以 （7） 完善的保护功能：过压/欠压/过载/短路/过温保护 （8） 通过认证 （9） 保修期2年，提供终身的技术支持
MPPT 20%
PWM 80%
3.目前公司的MPPT型号
（1） MPPT Smart1：DC12V/24V/48V自动识别40A 50A （2）MPPT Smart1：DC12V/24V/48V/96V自动识别20A （3）MPPT Smart2：DC12V/24V/48V自动识别20A 25A （4） MPPT Smart2：DC12V/24V/48V自动识别40A 50A 60A 30A 30A 60A
• （2）工频的设计原理
• （3）高频逆变器和工频逆变器的比较
高频逆变器
体积小 重量轻 转换效率相对高 带载能力相对弱
工频逆变器
体积大 重量重 转换效率相对低 带载能力相对强 抗恶劣环境能力强，寿命长
五 控制器
• （一）定义 • 太阳能控制器应用于太阳能光伏系统中，它全称太阳 能充放电控制器，协调太阳能电池板、蓄电池、负载的工 作，是光伏系统中非常重要的组件。使整个太阳能光伏系 统高效，安全的运作。 • （二）作用 • 科学有效的给蓄电池充电，有效的保护蓄电池放电。 我司的控制器有MPPT第一代（只有充电功能）和MPPT 第二代（有充电和放电功能） •
六 太阳能系统（PV system)
• （四）太阳能系统 • 1.1并网发电系统 • 逆变器
太阳能板
并网 含MPPT功能
卖电
电表
买电
电力公司
• • • •
• 1.2离网发电系统 • 1.2.1纯离网系统
太阳能板
说明：并网即时太阳能发电后将电卖给国家， 家庭 家庭则向国家买电。 其中无蓄电池，所以在电力公司不提供电时，家庭是处于无电状态。 并网成本高，适用于政府有支持的地方。
95％-99％
三个充电阶段 （恒流CC、恒压CV、浮充CF） 12V/24V/48VMAX150V, 96VMAX300V 自选4类常用电池并且可以定义为 其他类型的电池充电
（4）PV输入电压范围
（5）电池类型
（6）通讯方式
（7）价格 （8）其他
Y
相对贵 Y
N（无CPU,无芯片）
相对便宜 N
2.市场背景
十 几种主要系类逆变器/控制器的介绍
• • • （一）XD系类（工频纯正弦波逆变器） 1.产品的介绍 这是一款具有AVR稳压.逆变.充电.UPS功能的工频纯正弦波逆变器，具有质量稳 定.抗载能力强.抗恶劣环境强.寿命长等显著优点，广泛应用于工业.家庭.能源系 统等。 2.产品的特征 （1）CPU管理，智能控制，模式块组成（有充电.逆变.控制.显示模块） （2）纯正弦波输出，THD≤3% （3）LCD显示，可以直观的显示各个参数，如输入电压/输出电压/输出频率/电 瓶容量/负载状况/状态信息 （4）外置电瓶，可扩充的后备时间 （5）抗负载能力强，可以带动阻性负载和感性负载 （6）产品质量稳定，故障率低，寿命长 （7）完善的保护功能：输出过载/输出短路/电瓶反接/输入过高/输入低压/过热保 护 （8）通过CE，ROHS,FCC,CCC认证 （9）二年保修期，提供终身技术支持
