中考物理：黄金电路复习课件 (共24张PPT)
2014
实验题18题
实验题20题 选择题9题
测灯泡电功率：电路故障、画电路图
电流与电阻关系：实验评估、表格数据分析，测 电阻：实物图连接，电流表读数和电功率计算 电路图和表格数据分析 动态分析，画电路图 测灯泡电阻：故障分析、U-I图像分析和计算
3
5 2 4 3
2015
2016
作图题18题 实验题21题
V

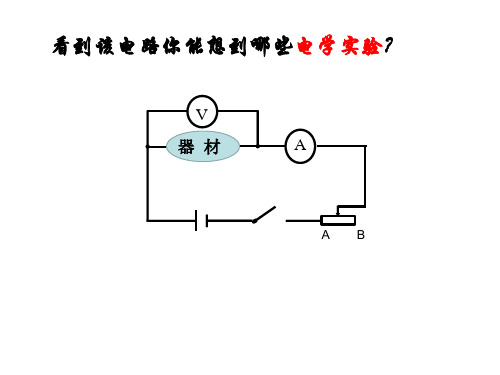

1.连接电路时，开关要 滑动变阻器应该 电流表时要注意
A
，闭合开关前， ，使用电压表和 。
2.故障分析： （1）如果闭合开关后，发现灯泡不亮，电流表 无示数，电压表示数很大，请分析故障原因？ （2）闭合开关后，灯泡不亮，电流表有示数， 但电压表无示数，请分析故障原因？ （3）闭合开关后，灯泡不亮，电流表、电压表 均无示数，请分析故障原因？
V
实验 序号
A
RL
电压 （V)
1.5 2.5 3.0
电流 (A)
0.19 0.25 0.27
电功率 （w)
0.285 0.625
1 2 3
4.5 V
A B
0.81
结论
1.在测量灯泡功率的实验中，已知灯泡上标有 “2.5V”字样，要测额定功率应如何操作？详细说 明，额定功率为 W； 2.通过表格分析一下，灯泡亮度与什么因素有关？ 3.小红准备在实验数据全部测出后，对电功率取平均 值，请问她这样做是否有意义？理由是_______。
V A R1
当R1=
实验 序号
1 2
Ω，一定时
电压 （V)
1.0 2.0
电流 (A)
0.1 0.2
A
B
3
3.0
0.3
1.在探究电流与电压关系时，滑动变阻器的作用 是什么？当滑片从B向A移动时，电压表、电流表如 何变化？ 2.分析表格数据，本实验的结论是 。
中考物理总复习指导PPT课件
三、物理讲评课的对策
狠抓典型试题、总结发散和变化。
一.初三物理复习四阶段
第一阶段：全面复习打基础 第二阶段：重点复习上台阶
第三阶段：综合训练补漏洞
第四阶段：考前调整稳心态
第一阶段：全面复习打基础
我想中考试题肯定还是要以考查“双基”为主，配 上一定的真实自然环境、生活及社会实际情景。加 强运用所学物理知识和技能，解决简单而常见的实 际问题。 例如 电能 电功 照相机的原理等 凸透镜成像规律的实验。
通过复习达到：
——基础题，一分不丢； ——中档题，分分必争； ——综合题，分步得分。
测试是物理教学过程中特别是毕
业年级一项经常性工作。 测试之后必定要讲评试卷。要上 好物理讲评课提高评讲的教学效 果，应采取以下措施
案例： 怎样上好物理讲评课？
讲评课是物理教学的一种重要课型； 目的是纠正错误、分析得失。 物理讲评课教学中普遍存在机械地采用 逐题对答案、改正错误、就题论题、面 面俱到的问题。
这一途径来完成的，这就需要精选 习题以达到举一反三、触类旁通的 目的．在复习课教学中主要是通过 巧设如下类型练习题来抓训练的． 1、船从河里到海里，浮力如何变。 上浮些，还是下沉些？（密度计） 2、人在河中沉，在死海中浮。浮力 哪个大？（铁在水和水银中） 3、质量为2千克的木头投入水中， 排出的水的质量多大？
4、体积相同的实心铁与铝，投入水中， 静止后浮力哪个大？如果改投水银？ 5、质量相同的实心铁与铝，投入水中， 静止后浮力哪个大？如果改投水银？ 6、体积相同的实心铁与木，投入水中， 静止后浮力哪个大？如果改投水银？ 7、质量相同的实心铁与木，投入水中， 静止后浮力哪个大？如果改投水银？
如何做好初中物理复习
中考物理专题复习PPT课件11：电流和电路 电压 电阻
2．串联⑧__电__流____一定相等；并联⑨__电__压____一定相等。 3．电路的故障只有两种：⑩__断__路__或__开__路___和⑪__短__路____；此时与故障有关 的用电器都不工作；电压表有示数，表明电压表到⑫___电__源___上的电路接通 ； 且电压表没有被⑬__短__路____。(断路或开路，短路，电源，短路)
泡不亮，电压表无示数 判断 则与之并联的部分有短路现象
【解析】 A．陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导 体，故A错误。B.铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘 体，故B错误。C.玻璃棒和橡胶棒不容易导电，是绝缘体；故C正确。D.人体和 大地是导体，故D错误。故选：C。
【解析】 盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装 置。图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接 电压表负接线柱的是电池的正极，即金属片A是电池的正极。
【答案】 化学 正
【解析】 A、电源是为电路提供电压的装置，水果是电源，为用电器即发 光二极管提供了电压，故A正确； B、闭合的电路中有电流，则电路中有电荷发 生定向移动，故B正确； C、水果电池储存的是化学能，对外供电的过程中，将 化学能转化为电能，故C错误； D、将多个水果电池串联起来，得到的电压是每 个电池的电压之和，可以提高电压，故D正确；故选：C。
综上可知，甲、乙、丙三种方案均可行。 故选D。 【答案】 D
改变用电器两端电压的方法有很多，常用的有改变电源电压、串联定值 电阻、串联滑动变阻器等，平时在实验中要多动手实践，多体验；同时平时 要结合生活、生产中的实际去认识，在用中学、动中悟。
3．验电器是检验物体是否⑮__带__电____的装置，验电器的原理是 ⑯___同__种__电__荷__相__互__排__斥_____。
泡不亮，电压表无示数 判断 则与之并联的部分有短路现象
【解析】 A．陶瓷不容易导电，是绝缘体，硬币是由金属制作的，是导 体，故A错误。B.铅笔芯是导体；刻度尺是用橡胶制作的，不容易导电，是绝缘 体，故B错误。C.玻璃棒和橡胶棒不容易导电，是绝缘体；故C正确。D.人体和 大地是导体，故D错误。故选：C。
【解析】 盐水电池和干电池、蓄电池类似，都是将化学能转化为电能的装 置。图中电压表指针反向偏转，则连接电压表正接线柱的是电池的负极，与连接 电压表负接线柱的是电池的正极，即金属片A是电池的正极。
【答案】 化学 正
【解析】 A、电源是为电路提供电压的装置，水果是电源，为用电器即发 光二极管提供了电压，故A正确； B、闭合的电路中有电流，则电路中有电荷发 生定向移动，故B正确； C、水果电池储存的是化学能，对外供电的过程中，将 化学能转化为电能，故C错误； D、将多个水果电池串联起来，得到的电压是每 个电池的电压之和，可以提高电压，故D正确；故选：C。
综上可知，甲、乙、丙三种方案均可行。 故选D。 【答案】 D
改变用电器两端电压的方法有很多，常用的有改变电源电压、串联定值 电阻、串联滑动变阻器等，平时在实验中要多动手实践，多体验；同时平时 要结合生活、生产中的实际去认识，在用中学、动中悟。
3．验电器是检验物体是否⑮__带__电____的装置，验电器的原理是 ⑯___同__种__电__荷__相__互__排__斥_____。
中考电学计算专题复习课件 38张PPT
U实=U额 P实=P额
R1与R2两灯一样亮
例:标着“12V、9W” 的灯泡R1与标着“6V、9W” 的灯泡R2
R1 = UP112=
12V2 9W
>
R2
=
U22 P2
=
6V2 9W
R1> R2
（2）R1都与R2串联接入12V的电路中使用， R1
分析：
串联电路要优先考虑 I1 = I2
电功、电功率的题要优先考虑电阻 R1>R2
解：
30imp
W= 600imp/kw.h
= 0.05kw.h = 0.05x3.6x106J = 1.8x105J
w
P= t
=
1.8x105J 100s
=1800W
W= n（转数）
N（转速）
例2：张红家装有一个标着“220V、880W”的电炉,在一 次单独使用它时，他家标有“1200revs/kw.h”的电能表 在2min的时间内铝盘转了30转，则这一段时间内电炉的 实际功率是多少？
3、并联电路，一般先求出电压:遇到并联电路，一般先求出电压，通过 相同的电压，代入变 化的电流，求出其他值.
4、涉及电功，电功率的计算先求电阻:用电器两端的电压一旦变化，
就会引起电流、功率发生变化，但定值电阻的阻值不会变。所以涉及电功、 电功率的计算应先通过额定的电压、功率求出定值电阻，再代入变化的电压， 求出其他值。
例2：如图所示，若甲、乙均为电流表时，断开开关S，两电流表
的示数为I甲：I乙=2:3，则电阻R1与R2的阻值之比为 2:1 ；
若甲乙均为电压表时，闭合开关S，则电压表的示数为U甲：U乙
=
。
甲
R1
R2
中考物理电学实验专题复习ppt 人教版优秀课件
19.没有走不通的路，只有不敢走的人！ 85.胸有凌云志，无高不可攀。 34.鸡蛋，从外打破是食物，从内打破是生命。人生亦是如此，从外打破是压力，从内打破是成长。 76.失败时郁郁寡欢，这是懦夫的表现。 6、觉得自己做的到和不做的到，其实只在一念之间。 38.你得先感动自己，才能感动别人。 59.路灯经过一夜的努力，才无愧地领受第一缕晨光的抚慰。 71.如果骄傲没有被现实的大海冷冷拍下，又怎么会明白要多努力才能走到远方。 82.只要努力抬起你的双脚，胜利将属于你。 61.为了成材，松树从不向四季如春的温室外献殷勤。 80.海浪为劈风斩浪的航船饯行，为随波逐流的轻舟送葬。 4. 懦弱的人只会裹足不前，莽撞的人只能引为烧身，只有真正敢的人才能所向披靡。 9.不下水，一辈子不会游泳；不扬帆，一辈子不会撑船。 42.再长的路，一步步也能走完，再短的路，不迈开双脚也无法到达。 19.驾驭命运的舵是奋斗。不抱有一丝幻想，不放弃一点机会，不停止一日努力。
（1）他们在探究某一因素变化对电流的影响时，采 用控制变量法实验分两步进行：
①保持电阻不变，探究电流与 电压 的关系； ②保持电压不变，探究电流与 电阻 的关系。
（2）实验中，电流表的量程应选 0－0.6A，电压表 的量程应选 0－3 V；某次实验中，若电流表的示 数是0.3 A，电压表的示数是l.5 V，请根据你前面选 择的量程，分别在图中画出两表指针的位置。
电学实验专题复习
பைடு நூலகம்
电学实验题中考情况分析
考情
◆影响电磁铁磁性强弱的因素 ◆比较金属材料的导电性能（电阻） ◆测量小灯泡电功率 ◆探究电流与电压和电阻的关系（欧姆定律 ） ◆测量小灯泡额定电功率 ◆探究感应电流的产生 (电磁感应) ◆探究一定电压下，电流与电阻的关系
（1）他们在探究某一因素变化对电流的影响时，采 用控制变量法实验分两步进行：
①保持电阻不变，探究电流与 电压 的关系； ②保持电压不变，探究电流与 电阻 的关系。
（2）实验中，电流表的量程应选 0－0.6A，电压表 的量程应选 0－3 V；某次实验中，若电流表的示 数是0.3 A，电压表的示数是l.5 V，请根据你前面选 择的量程，分别在图中画出两表指针的位置。
电学实验专题复习
பைடு நூலகம்
电学实验题中考情况分析
考情
◆影响电磁铁磁性强弱的因素 ◆比较金属材料的导电性能（电阻） ◆测量小灯泡电功率 ◆探究电流与电压和电阻的关系（欧姆定律 ） ◆测量小灯泡额定电功率 ◆探究感应电流的产生 (电磁感应) ◆探究一定电压下，电流与电阻的关系
中考物理电学专题复习ppt 通用
实验名称（或者目的）
奥斯特实验 电磁感应 磁场对电流的作用
选用器材
C、E、G、H A、D、E、F、H、I、J A、B、E、F、G、H、I、J
蹄形磁铁的磁场方向
A、C
模拟题
10. 会
11、手机、数码相机等常 用充电电池作为电源，右 图所示是某手机电池铭牌， 观察可知该电池的电压是 3.6 V。它充足电后所储存的电 能是 J。 9720
• 解：（1）通过R1的电流： • I1=U/R1 =220V/60Ω=3.7A • （2）R1与R2应并联，总电阻为： • R=R1R2/（R1+R2） • =60Ω×120Ω/（60Ω+120Ω） • =40Ω • 最大总功率为： • P=U2/R • =（220V）2/40Ω • =1210W • (3)当绝缘开关将触点 • 0、1和5、6连接时， • 电阻R1和R2并联， • 这时的总功率最大。
②额定功率和实际功率的关系：
当U实>U额时： P实>P额； 当U实=U额时： P实=P额； 当U实<U额时： P实<P额； 6、电功率的测量： 实验方法：伏安法测电功率； 常用方法：用电能表测电功率；
三、焦耳定律： 1、内容： 电流通过导体产生的热量跟电流的平方 成正比，跟时间成正比。 2、公式： 3、导出公式 当Q=W时-------Q=W=UIt 由I=U/R--------Q=(U2t)/R 由W=Pt---------Q=Pt Q=I2Rt;
R2
A P R1 V
S A1
2. 在图示电路途中，电源电压保持不变。闭 合电键S，当滑动变阻器的滑片向右移动时， 电流表A的示数将____(变小 选填“变小”、 “不变”或“变大”)，电压表V与电压表 等于1 V2 示数的差值跟电压表 V1 示数的比值 ____ ( 选填“小于1”、“等于1”或“大于 1”) 。
奥斯特实验 电磁感应 磁场对电流的作用
选用器材
C、E、G、H A、D、E、F、H、I、J A、B、E、F、G、H、I、J
蹄形磁铁的磁场方向
A、C
模拟题
10. 会
11、手机、数码相机等常 用充电电池作为电源，右 图所示是某手机电池铭牌， 观察可知该电池的电压是 3.6 V。它充足电后所储存的电 能是 J。 9720
• 解：（1）通过R1的电流： • I1=U/R1 =220V/60Ω=3.7A • （2）R1与R2应并联，总电阻为： • R=R1R2/（R1+R2） • =60Ω×120Ω/（60Ω+120Ω） • =40Ω • 最大总功率为： • P=U2/R • =（220V）2/40Ω • =1210W • (3)当绝缘开关将触点 • 0、1和5、6连接时， • 电阻R1和R2并联， • 这时的总功率最大。
②额定功率和实际功率的关系：
当U实>U额时： P实>P额； 当U实=U额时： P实=P额； 当U实<U额时： P实<P额； 6、电功率的测量： 实验方法：伏安法测电功率； 常用方法：用电能表测电功率；
三、焦耳定律： 1、内容： 电流通过导体产生的热量跟电流的平方 成正比，跟时间成正比。 2、公式： 3、导出公式 当Q=W时-------Q=W=UIt 由I=U/R--------Q=(U2t)/R 由W=Pt---------Q=Pt Q=I2Rt;
R2
A P R1 V
S A1
2. 在图示电路途中，电源电压保持不变。闭 合电键S，当滑动变阻器的滑片向右移动时， 电流表A的示数将____(变小 选填“变小”、 “不变”或“变大”)，电压表V与电压表 等于1 V2 示数的差值跟电压表 V1 示数的比值 ____ ( 选填“小于1”、“等于1”或“大于 1”) 。
中考物理复习专题课件----动态电路分析(共16张PPT)
6.25Ω时，电流表的示数为_0__.4__A。
（4）为了保证电路中各元件安全工作， 变阻器接入电路的阻值范围是_4_Ω_—__1__0_Ω。
拓展应用
光敏电阻的特点是有光照射它时阻值变小．如图所示是 某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电
阻，R2为滑动变阻器，A、B间接监控装置．则（ A ）
二、开关通断对电路的影响
例3.在如图所示的电路中，将开关S闭合，则电流表 的示数将__变__大__，电压表的示数将__变__大__，电压表 与电流表示数的比值__不__变__(均填“变大”、“变小” 或“不变”)。
9.
测试仪的显示屏 是 由电流表或电压表 改装而成的。
酒精测试仪
人饮酒后，约90%的酒精通过肺部呼气排除，因此 测量呼气中酒精的含量，就可以判断其醉酒的程度。
专题： 动态电路分析
1
动态电路问题就是电路中某电路元件发生 变化引起电路结构变化，从而引起电阻、电流 和电压变化的问题。
一、滑动变阻器对串、并联电路的影响
（一） 串联电路电阻的变化对电路中电流和电压的影响
【针对训练】
如图，电源电压保持不变．闭合开关，当滑动变阻器
的滑片P向右移动时，电流表示数将 变小 ，电压表示数 将 变大。（填“变大”、“不变”或“变小”）
（2分）电气 应客户要求，设计一个自动身高测量仪，能
够实现身高越高，电表示数越大。以下四个设计方案中，r是定
值电阻，r’是滑动变阻器，电源电压不变，滑片会随身高上下
B 平移。你认为符合要求的是（
）
3
复试环节（一）
气敏电阻
遇酒精
设计电路
电阻变小
1、使用以下器材设计酒精测试仪的电路图：
（4）为了保证电路中各元件安全工作， 变阻器接入电路的阻值范围是_4_Ω_—__1__0_Ω。
拓展应用
光敏电阻的特点是有光照射它时阻值变小．如图所示是 某小区门口利用光敏电阻设计的行人监控装置，R1为光敏电
阻，R2为滑动变阻器，A、B间接监控装置．则（ A ）
二、开关通断对电路的影响
例3.在如图所示的电路中，将开关S闭合，则电流表 的示数将__变__大__，电压表的示数将__变__大__，电压表 与电流表示数的比值__不__变__(均填“变大”、“变小” 或“不变”)。
9.
测试仪的显示屏 是 由电流表或电压表 改装而成的。
酒精测试仪
人饮酒后，约90%的酒精通过肺部呼气排除，因此 测量呼气中酒精的含量，就可以判断其醉酒的程度。
专题： 动态电路分析
1
动态电路问题就是电路中某电路元件发生 变化引起电路结构变化，从而引起电阻、电流 和电压变化的问题。
一、滑动变阻器对串、并联电路的影响
（一） 串联电路电阻的变化对电路中电流和电压的影响
【针对训练】
如图，电源电压保持不变．闭合开关，当滑动变阻器
的滑片P向右移动时，电流表示数将 变小 ，电压表示数 将 变大。（填“变大”、“不变”或“变小”）
（2分）电气 应客户要求，设计一个自动身高测量仪，能
够实现身高越高，电表示数越大。以下四个设计方案中，r是定
值电阻，r’是滑动变阻器，电源电压不变，滑片会随身高上下
B 平移。你认为符合要求的是（
）
3
复试环节（一）
气敏电阻
遇酒精
设计电路
电阻变小
1、使用以下器材设计酒精测试仪的电路图：
