110kV无人值班院前变电站电气设备运行规程
国家电网公司无人值守变电站运维管理规定
国家电网公司无人值守变电站运维管理规定第一章总则第一条为规范国家电网公司（以下简称“公司”）无人值守变电站运维管理工作，实现运维管理的第三条按照“分级管理、重点管控、差异化运维”为原则开展变电站各项运维工作。
根据重要程度，将变电站分为四类。
（一）一类变电站是指交流特高压站，核电、大型能源基地（300万千瓦及以上）外送及跨大区（华北、华中、华东、东北、西北）联络750/500/330kV变电站；（二）二类变电站是指除一类变电站以外的其它750/500/330kV变电站，电厂外送变电站（100万千瓦及以上、300万千瓦以下）及跨省联络220kV变电站，主变或母线停运、开关拒动造成四级及以上电网事件的变电站；（三）三类变电站是指除二类以外的220kV变电站，电厂外送变电站（30万千瓦及以上，100万千瓦以下），主变或母线停运、开关拒动造成五级电网事件的变电站，为一级及以上重要用户直接供电的变电站；（四）四类变电站是指除一、二、三类以外的35kV及以上变电站。
第四条本规定适用于公司总（分）部、各单位及所属各级单位（含全资、控股、代管单位）35千伏及以上电压等级无人值守变电站的运维管理工作。
第二章职责分工第五条国网运维检修部（运维检修部以下简称“运检部”）履行以下职责：（一）负责公司系统无人值守变电站运维工作的专业管理；（二）负责制定无人值守变电站运维管理规定及相关标准；（三）负责对公司系统各单位330千伏及以上无人值守变电站运维质量监督检查和专业交流；（四）负责组织解决无人值守变电站重大缺陷和问题；（五）负责与国家电力调控中心沟通协调。
第六条省（自治区、直辖市）电力公司（含国网运行公司，以下统称“省公司”）运检部履行以下职责：（一）负责贯彻执行上级各项规章制度及技术标准；（二）负责组织实施无人值守变电站技术改造；（三）负责每月汇总分析严重及以上缺陷并督促消缺；（四）负责组织省公司电科院按照规定开展带电检测及状态评价；（五）负责与相关调控中心沟通协调；（六）负责组织330千伏及以上无人值守变电站的交接验收；（七）负责组织开展管辖范围内变电站运维质量监督检查和专业交流。

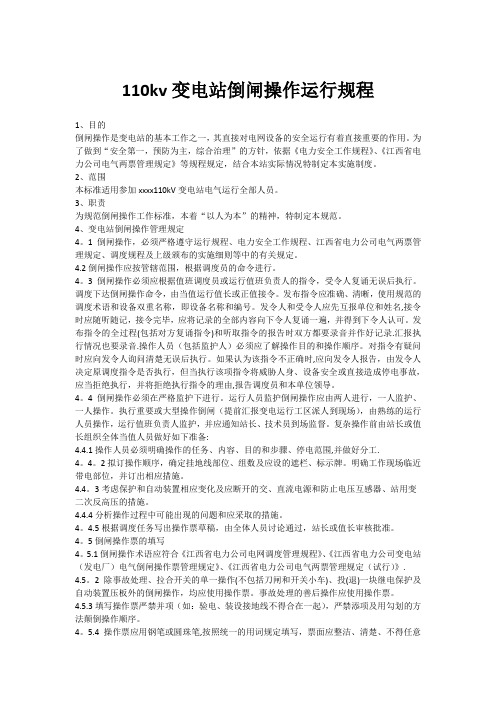

110kv变电站倒闸操作运行规程
110kv变电站倒闸操作运行规程1、目的倒闸操作是变电站的基本工作之一，其直接对电网设备的安全运行有着直接重要的作用。
为了做到“安全第一，预防为主，综合治理”的方针，依据《电力安全工作规程》、《江西省电力公司电气两票管理规定》等规程规定，结合本站实际情况特制定本实施制度。
2、范围本标准适用参加xxxx110kV变电站电气运行全部人员。
3、职责为规范倒闸操作工作标准，本着“以人为本”的精神，特制定本规范。
4、变电站倒闸操作管理规定4。
1倒闸操作，必须严格遵守运行规程、电力安全工作规程、江西省电力公司电气两票管理规定、调度规程及上级颁布的实施细则等中的有关规定。
4.2倒闸操作应按管辖范围，根据调度员的命令进行。
4。
3倒闸操作必须应根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。
调度下达倒闸操作命令，由当值运行值长或正值接令。
发布指令应准确、清晰，使用规范的调度术语和设备双重名称，即设备名称和编号。
发令人和受令人应先互报单位和姓名,接令时应随听随记，接令完毕，应将记录的全部内容向下令人复诵一遍，并得到下令人认可。
发布指令的全过程(包括对方复诵指令)和听取指令的报告时双方都要录音并作好记录.汇报执行情况也要录音.操作人员（包括监护人）必须应了解操作目的和操作顺序。
对指令有疑问时应向发令人询问清楚无误后执行。
如果认为该指令不正确时,应向发令人报告，由发令人决定原调度指令是否执行，但当执行该项指令将威胁人身、设备安全或直接造成停电事故，应当拒绝执行，并将拒绝执行指令的理由,报告调度员和本单位领导。
4。
4倒闸操作必须在严格监护下进行。
运行人员监护倒闸操作应由两人进行，一人监护、一人操作。
执行重要或大型操作倒闸（提前汇报变电运行工区派人到现场），由熟练的运行人员操作，运行值班负责人监护，并应通知站长、技术员到场监督。
复杂操作前由站长或值长组织全体当值人员做好如下准备:4.4.1操作人员必须明确操作的任务、内容、目的和步骤、停电范围,并做好分工.4。
110kv变电站倒闸操作运行规程完整
110kv变电站倒闸操作运行规程1、目的倒闸操作是变电站的基本工作之一，其直接对电网设备的安全运行有着直接重要的作用。
为了做到“安全第一，预防为主，综合治理”的方针，依据《电力安全工作规程》、《省电力公司电气两票管理规定》等规程规定，结合本站实际情况特制定本实施制度。
2、围本标准适用参加xxxx110kV变电站电气运行全部人员。
3、职责为规倒闸操作工作标准，本着“以人为本”的精神，特制定本规。
4、变电站倒闸操作管理规定4.1倒闸操作，必须严格遵守运行规程、电力安全工作规程、省电力公司电气两票管理规定、调度规程与上级颁布的实施细则等中的有关规定。
4.2倒闸操作应按管辖围，根据调度员的命令进行。
4.3倒闸操作必须应根据值班调度员或运行值班负责人的指令，受令人复诵无误后执行。
调度下达倒闸操作命令，由当值运行值长或正值接令。
发布指令应准确、清晰，使用规的调度术语和设备双重名称，即设备名称和编号。
发令人和受令人应先互报单位和，接令时应随听随记，接令完毕，应将记录的全部容向下令人复诵一遍，并得到下令人认可。
发布指令的全过程(包括对方复诵指令)和听取指令的报告时双方都要录音并作好记录。
汇报执行情况也要录音。
操作人员（包括监护人）必须应了解操作目的和操作顺序。
对指令有疑问时应向发令人询问清楚无误后执行。
如果认为该指令不正确时，应向发令人报告，由发令人决定原调度指令是否执行，但当执行该项指令将威胁人身、设备安全或直接造成停电事故，应当拒绝执行，并将拒绝执行指令的理由，报告调度员和本单位领导。
4.4倒闸操作必须在严格监护下进行。
运行人员监护倒闸操作应由两人进行，一人监护、一人操作。
执行重要或大型操作倒闸（提前汇报变电运行工区派人到现场），由熟练的运行人员操作，运行值班负责人监护，并应通知站长、技术员到场监督。
复杂操作前由站长或值长组织全体当值人员做好如下准备：4.4.1操作人员必须明确操作的任务、容、目的和步骤、停电围，并做好分工。
110变电站现场运行规范范本11
110kv变电站现场运行操作规程2011年5月批准：审定：审核：编制：目录第一章总则 (3)第二章变电站设备调管方式及运行方式 (4)第三章一次电气设备的巡视 (5)第一节设备巡视制度 (5)第二节主设备的巡视项目 (5)第四章电气设备的运行 (11)第一节主变压器的运行 (11)第二节高压电气设备的运行 (15)第三节过电压保护装置的运行 (24)第四节低压配电装置的运行 (25)第五章二次设备的运行和维护 (26)第一节直流系统的运行 (26)第二节继电保护及二次回路的运行 (27)第三节防误闭锁装置的运行...................................................................... 错误!未定义书签。
第四节监控系统的运行与维护.................................................................. 错误!未定义书签。
第六章倒闸操作.................................................................................................. 错误!未定义书签。
第一节倒闸操作的一般规定...................................................................... 错误!未定义书签。
第二节倒闸操作注意事项.......................................................................... 错误!未定义书签。
第三节倒闸操作的顺序.............................................................................. 错误!未定义书签。
无人值守变电站管理规范
无人值守变电站管理规范篇一：无人值守变电所管理规定第十章变电所管理第六十六条具有专用硐室的变电所（配电点）入口处应悬挂醒目的“非工作人员禁止入内”字样警示牌；第六十七条无人值守的配电点硐室具备条件的必须加锁管理；除检查、检修人员外，其他人员严禁入内。
第六十八条变电所高压电气设备周围加护栏，并设立“高压危险，严禁靠近”标志。
第六十九条公共巷道内变电所（配电点）必须专人看守，为风机供电变电所（配电点）必须有人职守，安装电力检测监控系统实现无人职守的变电所不受此限。
第七十条非专职人员禁止操作变电所设备；非专职电工不得检修变电所设备。
第七十一条变电所内必须悬挂供电系统图，内容详实准确，不得有涂改痕迹，每季度至少更换一次。
第七十二条变电所内必须按质量标准化标准悬挂各种制度牌板；各种记录齐备，并规范填写；涉及风机供电变电所必须具有风机试验签字登记记录。
第七十三条有人职守变电所停送电必须由当班变电工操作；无人值守变电所（配电点）必须由供电管理单位安排专职电工操作。
第七十四条管理人员巡查变电所规定：— 1 —1、区队负责人每旬不少于1次，区队分管副职每5天不少于1次，并填写“干部上岗记录”；2、机电科管理员每旬不少于1次，机电科负责人每月不少于1次，并在“要害场所登记簿”上签字。
第十六章供电现场管理第一百零九条地面生产供电管理1、新庄矿生产用电：地面生产用电主要包括主副井车房，调度室、机厂、车间、南北风井、空压机房及各区队的机修房；2、新庄矿矿院以外原则上不予提供电源，确需接电时必须经过矿领导批准，机电科备案，并且要提供合格的电度计量表，由机电科指定接线点和敷设路线，严禁私拉乱接；3、各单位的生产用电，未经允许，不准向其它单位转供电；4、凡是新庄矿以外并且属于本公司的单位，生产用电一律装表计量。
第一百一十条地面生活用电管理划分:1、供电管理单位负责工业广场、、工会楼、安检楼、机电楼及停车场的供用电管理；2、永新公司负责澡塘、宿舍楼、食堂和办公楼、区队楼的走廊照明供用电管理；3、其它各作业地点分属各使用单位管理— 2 —第一百一十一条生活用电管理1、任何单位和个人严禁使用电炉烧水、取暖、严禁用电磁炉等大功率电器，如因工作需要，必须经机电科批准，并留底备案。
110KV变电站操作规程
变电站操作规程第一章两票：修试作业票和倒闸操作票1 有关人员资质取得特殊工种作业证及进网证人员还须参加厂岗位资格认证。
工作票签发人、工作票许可人、工作负责人及岗位职工的上岗资格由厂安委办在每年进行资格考评认定。
未取得特殊工种作业证、进网证、安规证及厂岗位资格认证：检修、调试无证人员，一律不得从事《电业安全工作规程》中有关第一、第二种工作票所涵盖容的电气作业；运行作业区无证人员，只能进行在具有资质人员监护下的巡视点检，不得单人值班，严禁作为操作人进行倒闸操作及事故处理操作。
2.认证人员：2.1工作票签发人围：本单位有证备案人员：电气主管、变电工区技术员、线路技术员、调试技术员，电力调度主管、用户管理员、系统运行技术员、电费结算与线损管理员、消防管理人员。
2.2工作许可人围：运行管理员、降压站站长（助理）、正值班员。
2.3工作负责人围：检修调试工区管理员、班组长、代班长。
2.4其他认证围：涉及电气作业的管理、技术、电气操作人员、修试工作人员。
2.5各工号的停、送电联系人即被视为工作负责人，其所在工号报送的备案通知书即为资格认证。
停、送电联系人必须将24小时通讯方式报知调度，保证能随时联系。
2.6未经安全部门考试合格，未经主管生产的领导批准的工作票签发人、工作负责人、工作许可人不得从事该类工作，发现有违反将严肃考核。
3“两票”的保存3.1操作票必须使用打号机编号（001-100），并按照编号顺序使用。
3.2 操作票使用完毕应及时更换。
不论是否已经使用完每季度都应更换一次；更换下的操作票按月保存，如该本操作票未使用完，只保留其未使用的第一页，并在其备注栏标明“本操作票0XX页-100页未使用，特此作废”字样，加盖“作废”章，其余空白操作票销毁。
3.3工作票必须按规定进行编号，同一天不允许出现相同编号的工作票。
3.4使用后的“两票”均应至少保存一年，操作票保存在降压站. 第二章操作票的管理4 操作票管理4.1电气设备计划停电必须由调度提前一日通知降压站，降压站值班员根据命令填写写操作票，并进行系统风险预知，制定危险因素应对措施，确保操作人员均已知晓。
110kv变电站倒闸操作运行规程
110kv变电站倒闸操作运行规程1、目的倒闸操作是变电站的基本工作之一，其直接对电网设备的安全运行有着直接重要的作用。
为了做到“安全第一,预防为主，综合治理”的方针，依据《电力安全工作规程》、《江西省电力公司电气两票管理规定》等规程规定，结合本站实际情况特制定本实施制度。
2、范围本标准适用参加xxxx110kV变电站电气运行全部人员。
3、职责为规范倒闸操作工作标准，本着“以人为本"的精神,特制定本规范.4、变电站倒闸操作管理规定4.1倒闸操作,必须严格遵守运行规程、电力安全工作规程、江西省电力公司电气两票管理规定、调度规程及上级颁布的实施细则等中的有关规定.4。
2倒闸操作应按管辖范围，根据调度员的命令进行.4.3倒闸操作必须应根据值班调度员或运行值班负责人的指令,受令人复诵无误后执行.调度下达倒闸操作命令，由当值运行值长或正值接令。
发布指令应准确、清晰，使用规范的调度术语和设备双重名称,即设备名称和编号.发令人和受令人应先互报单位和姓名，接令时应随听随记，接令完毕,应将记录的全部内容向下令人复诵一遍，并得到下令人认可.发布指令的全过程（包括对方复诵指令）和听取指令的报告时双方都要录音并作好记录。
汇报执行情况也要录音。
操作人员（包括监护人）必须应了解操作目的和操作顺序。
对指令有疑问时应向发令人询问清楚无误后执行.如果认为该指令不正确时，应向发令人报告,由发令人决定原调度指令是否执行，但当执行该项指令将威胁人身、设备安全或直接造成停电事故，应当拒绝执行，并将拒绝执行指令的理由,报告调度员和本单位领导。
4.4倒闸操作必须在严格监护下进行。
运行人员监护倒闸操作应由两人进行,一人监护、一人操作.执行重要或大型操作倒闸（提前汇报变电运行工区派人到现场），由熟练的运行人员操作，运行值班负责人监护，并应通知站长、技术员到场监督。
复杂操作前由站长或值长组织全体当值人员做好如下准备：4。
4.1操作人员必须明确操作的任务、内容、目的和步骤、停电范围,并做好分工.4。
1-无人值班变电站现场运行规定
前言本规程根据《标准化变电站建设》中现场运行规程编写内容的要求，电气设备运行规定，各种设备说明书编写而成。
在编写过程中由于水平有限，难免有不妥之处，在执行中如发现问题，请及时报公司生产技术部，以便作进一步的修改。
本规程从批准之日起执行编写：会审：主审：批准：目录第一章：设备概况----------------------------（ 2 ）第一节：简介----------------------------（ 2 ）第二节：设备规范------------------------（ 3 ）第二章：设备的运行--------------------------（ 4 ）第一节：调度范围的划分------------------（ 4 ）第二节：运行方式------------------------（ 5 ）第三章：倒闸操作----------------------------（ 6 ）第一节：一般规定------------------------（ 6 ）第二节：倒闸操作的技术原则--------------（7 ）第四章：事故处理和巡视检查-------- ---------（9 ）第一节：事故处理的原则------------------（9 ）第二节：线路开关掉闸的事故处理----------（10 ）第三节：10-35KV系统接地事故处----------（11 ）第四节：母线和全站失压的事故处理--------（12 ）第五节：巡视检查------------------------（13 ）第五章：主变压器----------------------------（15 ）第一节：变压器的一般要求----------------（15 ）第二节：变压器的运行检查----------------（17 ）第三节：变压器的不正常运行和处理----------（19 ）第四节：变压器有载分接开关的运行----------（24 ）第六章：高压断路器----------------------------（28 ）第七章：电压互感器----------------------------（32 ）第八章：电流互感器----------------------------（34 ）第九章：防雷与接地装臵------------------------（36 ）第十章：隔离刀闸------------------------------（38 ）第十一章：电力电缆----------------------------（40 ）第十二章：母线--------------------------------（41 ）第十三章：电力电容器--------------------------（43 ）第十四章：载波通讯的运行----------------------（46 ）第十五章：防误操作及闭锁装臵------------------（46 ）第十六章：后台机的运行------------------------（48 ）第十七章：直流系统----------------------------（50 ）第十八章：站用变压器--------------------------（66 ）第十九章：继电保护与自动装臵------------------（68 ）第一章设备概况第一节简介***35KV变电站位于*****，第二节设备规范一、变压器（附表一）二、高压断路器（附表二）三、电压互感器（附表三）四、电流互感器（附表四）五、高压隔离刀闸（附表五）六、电容器（附表六）第二章设备的运行第一节调度范围的划分35kV进出线开关与刀闸属地调管辖；10kV进线开关刀、10kV出线开关及其所属刀闸和线路属县调度管辖。
110kV与以下变电站通用运行规程完整
110kV及以下变电站通用运行规程省电力公司二〇一四年二月前言为规省电力公司〔以下简称公司〕对所辖110kV及以下变电站的运维管理，提高公司变电运维管理水平特制定本规程。
本规程主要针对110kV及以下变电站的设备巡视、运行要求、设备操作、事故及异常的处理等方面制定了原那么要求，对变电站设备具有特殊监视及运行操作等要求的，需在变电站现场运行规程中根据本通用规程的原那么加以明确。
本规程起草单位：省电力公司供电公司、供电公司、供电公司、供电公司本规程主要起草人：许建刚、吴曦、唐达獒、江红成、黄薛凌、廖英祺、其锋、晴宇本规程由省电力公司运维检修部提出并解释。
目录1适用围12引用标准13总那么24倒闸操作34.1 设备状态定义33444.2 操作术语54.3 倒闸操作根本要求54.4 倒闸操作根本步骤54.5 倒闸操作技术要求667885高压设备95.1 变压器9991013145.2 接地变及消弧设备1818181919205.3 高压断路器〔简称开关〕2121212324255.4 高压隔离开关〔简称闸刀〕2727272728285.5 互感器2929293031315.6 电力电容器〔简称电容器〕3232333334345.7 防雷及接地装置3535353536365.8母线、构架373737386继电保护及自动装置396.1 一般管理规定396.2 巡视与检查406.3 运行与操作406.4 检修后的验收436.5 事故及异常处理437站端自动化系统447.1 概述447.2 巡视与检查447.3 运行与操作447.4 检修后验收457.5 异常处理458智能化设备478.1 概述478.2 运行与操作478.3 事故及异常处理489通信设备509.1 概述509.2 巡视与检查50 9.3 运维考前须知50 9.4 检修后验收51 9.5 异常处理5110直流系统5110.1 概述5110.2 一般规定51 10.3 巡视与检查52 10.4 运行与操作52 10.5 检修后验收53 10.6 异常处理5311站用电5511.1 概述5511.2 巡视与检查55 11.3 运行与操作55 11.4 检修后验收56 11.5 异常处理5612防误闭锁装置56 12.1 概述5612.2 一般规定56 12.3 巡视与检查57 12.4 异常处理5713辅助设施5913.1 概述5913.2 视频监控系统59 595913.3 消防设施59596013.4 安防系统60606113.5 排水系统61616114事故及异常处理6214.1 事故处理一般原那么62 14.2 火灾事故处理6314.3 线路事故处理6314.4 母线故障处理6314.5 母线失电处理6314.6 谐振过电压处理6414.7 小电流接地系统接地处理64 14.8 设备发热处理64110k V及以下变电站通用运行规程1适用围1.1本规程适用于公司系统各110kV及以下变电站的运维管理。
无人值班变电站应具备的规程
无人值班变电站应具备的规程电业安全工作规程(发电厂和变电所部分)电力生产事故调查规程电力系统调度术语变电站运行管理制度变电运行规程变电站现场运行规程各级调度规程(视调度关系而定)电气设备预防性试验规程SF6电气设备运行、试验及检修人员安全防护细则（DL/T630-1977）（有SF6设备时）继电保护和电网安全自动装置现场保安规定继电保护及安全自动装置运行管理制度电力电缆运行规程高压开关运行规程变压器运行规程电力系统用蓄电池直流电源装置运行与维护技术规程电气装置安装工程施工及验收规范变电站应配备的国家法规、行业颁发的法规、规程G.1 变电站应具备以下国家、行业颁发的法规、规程和制度等G.1.1 电业安全工作规程（发电厂和变电所电气部分）G.1.2 电业生产事故调查规程G.1.3 发电机运行规程（有调相机时）G.1.4 电力变压器运行规程G.1.5 高压断路器运行规程G.1.6 电力电缆运行规程G.1.7 电力系统用蓄电池直流电源装置运行与维护技术规程G.1.8 电气事故处理规程G.1.9 继电保护及安全自动装置运行管理规程G.1.10 110KV～220KV电网继电保护与安全自动装置运行条例G.1.11 电气设备预防性试验规程G.1.12 电力系统电压和无功电力管理条例G.1.13 电气装置安装工程施工及验收规范G.1.14 安全生产工作规定G.1.15 SF6电气设备运行、试验及检修人员安全防护细则（DL/T639-1997）（有SF6设备时）G.1.16 现场检修维护规程（换流站）G.1.17 现场高压直流设备预防性试验规程（换流站）G.1.18 现场二次设备调试试验规程（换流站）G.1.19 直流系统调度规程（换流站）注：110KV及以下变电站结合具体情况适当选择具备以上规程、法规等。
G.2 变电站必备以下规程G.2.1 各级调度规程（根据调度关系）G.2.2 变电站现场运行规程G.3 变电站应有如下制度G.3.1 两票管理制度G.3.2 设备巡视检查制度G.3.3 交接班制度G.3.4 设备定期试验轮换制度G.3.5 防误闭锁装置管理制度G.3.6 变电运行岗位责任制G.3.7 运行分析制度G.3.8 设备缺陷管理制度G.3.9 变电站主设备定级标准G.3.10 设备验收制度G.3.11 运行维护工作制度G.3.12 变电站安全保卫制度G.3.13 变电站培训制度G.3.14 事故处理制度（换流站）G.4 变电站应有如下记录G.4.1 运行日志G.4.2 负荷记录G.4.3 巡视检查记录G.4.4 继电保护及自动装置检验记录G.4.5 蓄电池记录G.4.6 设备缺陷记录G.4.7 避雷器动作检查记录G.4.8 设备测温记录G.4.9 解锁钥匙使用记录G.4.10 设备检修记录G.4.11 设备试验记录G.4.12 开关故障跳闸记录G.4.13 收发讯机测试记录G.4.14 安全活动记录G.4.15 自动化设备检验记录G.4.16 反事故演习记录G.4.17 培训记录G.4.18 运行分析记录注：以上记录填写要求可参照附录C，记录格式自定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐湖海纳110kV变电站电气设备运行规程 目 录 1. 主题内容与适用范围 2. 变电站运行管理说明 3. 电气设备倒闸操作的基本要求 4. 一次设备运行管理 4.1变压器 4.2高压开关 4.3隔离开关 4.4互感器 4.5电容器、电抗器 4.6母线与避雷器 4.7电力电缆 4.8直流系统 5. 设备异常及事故处理 6. 继电保护及自动装置运行管理 7. 附录 1、主题内容与适用范围 本规程包括变电站一、二次电气设备的运行管理与规定、设备操作、事故、异常处理和电气设备技术规范。 本规程适用于变电站的运行、操作、维护、事故及异常处理，值班人员必须熟悉本规程，并认真执行。 2 变电站运行管理说明 2.1电气设备运行管理原则 本站主变及110kv侧开关、配电装置及所属设备，上述设备的操作均应听从地调调度员的命令执行。35kv及10kv配电装置及附属设备、直流系统为站自管设备。 2.2、本站电气设备的基本情况及运行管理 全站运行模式为有人值班，集中监控方式。 2.2.1调度中心可遥测的电气量 1) 110KV线路电流、有功功率、无功功率 2) 110KV母线电压 3) 35KV母线线电压，相电压 4) 10KV母线线电压，相电压 2.2.2调度遥信部分 2.2.2.1 .110KV部分： 1) 110KV石域线1151开关：保护动作、开关压力异常、线路保护故障、控制回路断线、各开关、刀闸的位置信号； 2) 110KV石域线1151开关：控制回路断线、（开关）SF6气体压力低、开关弹簧未储能 三 电气设备倒闸操作的基本要求 3.1倒闸操作必须根据值班调度员或值班负责人的命令，复诵无误后按操作票执行（事故处理除外）。操作任务完成后应及时汇报发令人。在变电站设备上的工作，无须进行倒闸操作者，亦应根据工作内容和调度管辖范围，向值班调度员汇报。 3.2倒闸操作前必须明确操作任务和目的、停电范围、停电时间及安全措施等。 3.3倒闸操作前应考虑到： （1）是否会造成带负荷拉合刀闸或带地线合闸。 （2）是否会造成设备过负荷。 （3）继电保护、自动装置使用是否正确，是否需要切换。 （4）被操作设备能否满足操作要求。 （5）主变分接头位置是否合理，无功补偿装置投退情况，防止操作过程中引起过电压。 （6）操作时可能引起的系统潮流、电压、频率的变化，防止设备超稳定极限或过负荷、过电压运行。 3.4倒闸操作必须至少有两人进行，其中一人操作，一人监护。有条件的应尽可能设第二监护人。倒闸操作必须严格执行监护复诵制，以确保操作安全。 3.5操作中每执行一项，应严格执行“四对照”，即对照设备名称、编号、位置和拉合方向。每到被操作设备前，监护人和操作人要先核对设备名称、编号、位置和拉合方向与操作票所列顺序、内容是否相符，确认符合后方可执行。 3.6操作必须按操作票的顺序依次进行，不得跳项、漏项，不得擅自更改操作票，在特殊情况下（如系统运行方式改变等）需要跳项操作或不需要的操作项目，必须有值班调度员命令或值班长的批准，确认无误操作的可能，方可进行操作。不需要的操作的项目，要在操作票备注栏注明原因，在操作中严禁穿插口头命令的操作项目。 3.7在操作中，若发生事故，应停止操作，先处理事故。待事故处理完毕或告一段落后，经值班调度员和班长许可，方可继续操作。 3.8在操作过程中，如对某一操作项目发生疑问，应立即停止操作，直到弄清后方可继续操作。严禁在操作中随意更改操作步骤。 3.9重要或复杂的操作，站长或技术员应到现场监督，并与监护人共同 对操作的正确性负责，及时纠正操作人员的不正确行为，增强操作的严肃性。 3.10倒闸操作的步骤 （1）接受命令：由值班负责人接受值班调度员的命令，经复诵无误后，把命令记录在操作命令记录本上。 如果受令人认为值班调度员下达的命令不正确时，应立即向值班调度员提出意见，如果发令人仍坚持原命令，受令人必须迅速执行。如果执行命令将威胁人身、设备或系统安全时，受令人应拒绝执行，并将拒绝执行的理由报告调度所和本部门领导。 （2）对图填票：操作人根据操作命令核对模拟图板填写操作票。 （3）审核批准：操作票应经监护人和值班负责人分别审核并确认无误后签名批准，将操作票交还操作人。 （4）模拟操作：正式操作前由监护人按操作票的项目顺序唱票，由操作人翻正模拟图板，核对其操作票的正确性。 （5）唱票复诵及逐项勾票：操作人和监护人携带操作票和安全工具进入操作现场，监护人在操作设备前持票高声唱票，操作人核对复诵并接到监护人“执行”的口令后，方可操作。监护人在操作开始时，应记录操作时间，每项操作完后，即在操作票该项前做“√”记号。 （6）检查设备：操作人在监护人的监护下，检查操作结果，包括表计指示及各种信号指示灯是否正常。 （7）汇报完成：操作票上的全部项目依次操作完毕后，应记下完毕时间，并向值班调度员报告执行完毕，在操作票上盖上“已执行”印章。 3.11倒闸操作票的填写 3.11.1倒闸操作的基本操作术语及其含义见附录（一）。 3.11.2变电站设备及输电线路（开关、线路、主变、母线、PT等）的状态共四种：运行状态、热备用状态、冷备用状态、检修状态。设备各种状态的具体规定见附录（二）。 3.11.3操作票的填写项目： （1） 自动装置的投退及投退方式开关的切换； （2） 二次回路空气开关和控制回路电源开关（熔丝）的投入或解除； （3） 保护装置的投入或解除； （4） 电流互感器二次端子的切换。 3.11.5下列操作可不用操作票但必须执行监护复诵制，并记录在巡检记录本内： 1、断合开关的单一操作： 2、事故处理； 3、拆除全站仅有的一组接地线或断开仅有的一组接地刀闸。 3.12允许用刀闸进行的操作： 3.12.1拉合无故障的电压互感器及避雷器； 3.12.2拉合母线及直接连接在母线上的电容电流； 3.12.3拉合无接地故障变压器的中性点接地刀闸 3.13开关操作 3.13.1开关允许断合负荷电流、各种设备的充电电流以及额定分断容量内的故障电流。 3.13.2开关合闸前，必须检查保护装置已按规定投入。 3.13.3开关操作前后，必须检查有关仪表、显示器上开关显示及指示灯的指示是否正常。 3.13.4没有保护动作信号而跳闸的开关，在未查明原因前禁止投入运行。 3.14主变压器操作 3.14.1变压器送电时应先送电源侧开关，停电时应先拉负荷侧开关。 3.14.2 110kV变压器的停送电操作均应在该变压器中性点接地后进行。以防止操作过电压。 3.14.3严禁变压器无主保护运行。 (1)运行中的变压器滤油、加油以及打开各种阀门放气、放油、清理呼吸孔时，重瓦斯保护应投信号。 (2) 变压器充电时，重瓦斯及差动保护应投跳闸。 3.15互感器操作 3.15.1电压互感器操作应按下列顺序进行投入时，应先合上高压侧刀闸，再合上二次侧空气开关或插上二次熔丝。停用时顺序与此相反。每次操作后应检查母线电压表指示是否正常。 3.15.2因工作需要带电将电流互感器二次侧短接或二次侧电流端子切换时，操作者应戴绝缘手套，站在绝缘垫上。在短接时，应先接好接地线，然后逐相短接。若是二次侧电流端子切换时，应先将电流端子逐相短接后再进行切换，切换后再逐相解除短接。在操作过程中要严防电流回路开路，且在操作前应将有关保护退出。 3.16线路操作 3.16.1线路停电应先断开关、在将手车拉至试验位置。送电时顺序以此相反。 3.15.2线路停电转检修时，必须在线路两侧开关完全断开后方可挂地线或合接地刀闸。送电时则应在线路两侧接地线或接地刀闸完全拆除或断开后，方可进行开关的操作。 3.17母线操作 3.17.1新投入或经过检修的母线应选择保护能尽快切除故障的开关试送电，优先选择带充电保护的母联开关。只有经充电证实母线无故障后，方能由刀闸操作带电。 四 一次电气设备的运行处理 4.1主变压器 4.1.1主变压器的主要技术参数： 型号:SSZ10—63000/110 额定电压: 110×(1±8×1.25)/38.5/10.5kV 额定电流:330.66A/472.38A/3464.10A 冷却方式：ONAN 调压方式：有载调压19档 有载调压档位电流与电压关系: 档位 1 2 3 4 5 6 7 8 9 (abc) 电压(kV) 121.00 119.625 118.250 116.875 115.500 114.125 112.750 111.375 110
电流(A) 300.60 304.06 307.59 311.21 314.92 318.71 322.60 326.58 330.66
档位 10 11 12 13 14 15 16 17 电压(kV) 108.625 107.250 105.875 104.5 103.125 101.750 100.375 99.000
电流(A) 334.85 339.14 343.55 348.07 352.71 357.47 362.37 367.40 4.1.2 主变压器的一般运行条件 （1） 变压器的运行电压一般不应高于该分接额定电压的105％。 （2） 在正常运行条件下，当冷却介质最高温度为40°C时，
