柔性防水套管A型批发厂家
地埋A型柔性铸铁排水管道安装技术交底
1、砂轮锯、台钻、电锤、手砂轮、手电钻、电焊机等机械。
2、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、捻凿、麻钎、电气焊工具。
三、作业条件：
1、回填土后，挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。
2、管道安装所需要的基准线应测定并标明，如地面标高、内隔墙位置线、准确的水平线等。
5、A型柔性接口连接步骤
1）安装前，应将直管和管件内外污垢和杂物，承口、插口、法兰压盖工作面上的泥沙等附着物清理干净。
2）连接前，应按插入长度在插口外壁上画出安装线。插入长度应比承口实际深度小5mm,安装线所在平面应与管的轴线垂直。
3）插入前，在插口端先套法兰压盖，再套入橡胶密封圈，橡胶密封圈右侧边缘与安装线对齐。
六、成品保护：
1）预留管口的临时封堵不得随意打开，以防掉进杂物造成管道堵塞。
七安全文明施工
7.1要严格执行限额领料制度，不丢失浪费，精细打算，长材不短用，多余材料退回材料部门，活完场地清。
7.2安装过程中注意安全，清除障碍，进入施工现场带安全帽，高空作业系安全带，任何人不得违章指挥，违章作业。
审核人
接受交底人
1． 由交底单位填写，交底单位与接受交底单位保存。
2． 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

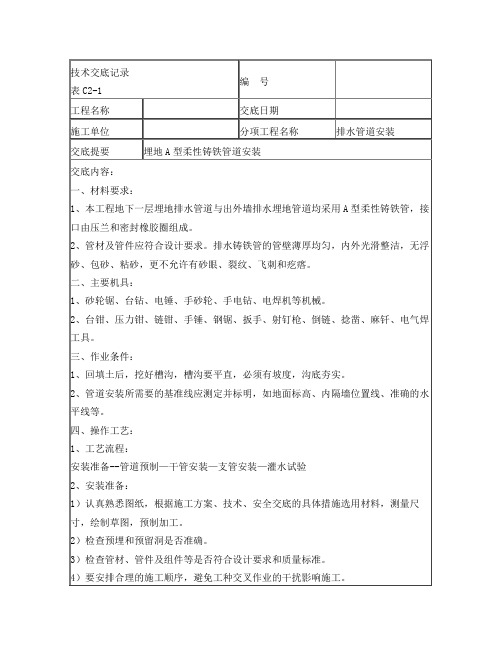

技术交底记录
表C2-1
编 号
工程名称
交底日期
施工单位
分项工程名称
埋地排水管道安装
交底提要
埋地A型柔性铸铁管道安装
交底内容：
土回填不少于200mm，压实后，再分层回填，每层厚度宜为150mm,回填土密实度应符合设计要求，回填高度至设计标高。
技术交底记录
表C2-1

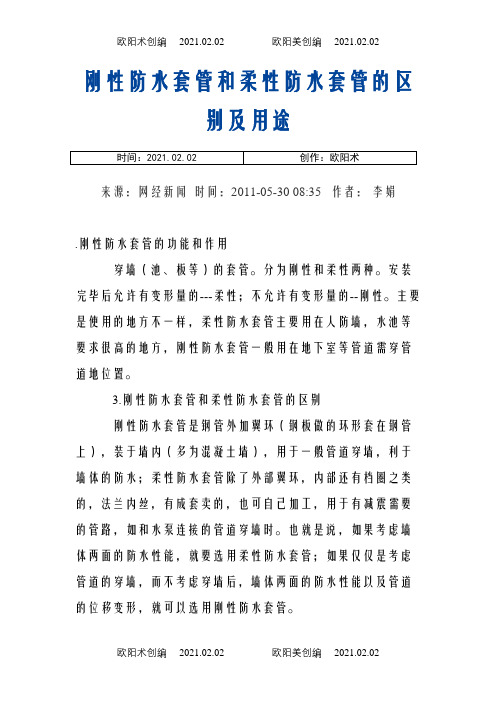

刚性防水套管和柔性防水套管的区别及用途之欧阳术创编
刚性防水套管和柔性防水套管的区别及用途来源：网经新闻时间：2011-05-30 08:35 作者：李娟.刚性防水套管的功能和作用穿墙（池、板等）的套管。
分为刚性和柔性两种。
安装完毕后允许有变形量的---柔性；不允许有变形量的--刚性。
主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。
3.刚性防水套管和柔性防水套管的区别刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
也就是说，如果考虑墙体两面的防水性能，就要选用柔性防水套管；如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。
4.刚性防水套管的用途刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。
对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。
A型适用于钢管，B,C型适用于球墨铸铁钢管及铸铁管。
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；2柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
一般在做水池的时候要用到套管，它是管道通向水池的通道。
但是普通的套管很难密封，从而从套管与管道之间会有漏水、套管与墙壁之间也易漏水。
只用防水套管的话解决了套管与墙壁之间的漏水，还不能解决套管与管道之间的密封，柔性防水套管正好可以解决两种问题。
刚性防水套管型号和参数
刚性防水套管是钢管外加翼环(钢板做的环形套在钢管上)，装于墙内(多为混凝土墙)，用于一般管道穿墙，利于墙体的防水，而柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
刚性防水套管又有A型B型C型之分,从标准上讲又有02S404、S312等标准图集，A型适用于无缝钢管，B,C型适用于球墨铸件无缝钢管及铸铁排水管。
具体的参数介绍如下图：
在选型或加工时，应满足管路设计工况及安装的要求,必要时,防水套管的穿墙壁厚、轴向推力等应经结构I工程师确认。
防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。
特殊需要时,必须经由结构工程师选用。
当穿墙管的材质和外径等超出本图集范围,应注意对刚性防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。
刚性防水套管对焊接要求及检查标准，普通套管，多用焊接管制成，套管两端应机械裁口（如，用无齿锯等），对壁厚要求不严，管道穿越地下室等有
防水要求的建筑物、构筑物时，设置的特殊制作的套管。
刚性防水套管，需在套管外焊接止水环翼，对套管的壁厚、环翼的壁厚都有严格的要求防水套管工程使用的母材及焊接材料使用前必须进行检查确认材料与材质证明相符并且材质符合设计文件相关工程标准时方可使用。
中天管道配件有限公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、伸缩器、补偿器、双法兰传力接头、刚性防水套管等。
产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。
刚性防水套管国家标准
刚性防水套管一般可分A型、B型及C型三种，A型一般适用与钢管，B 型则适用铸铁管和球墨铸铁管，同时，因在建筑物的墙体里面使用时不需要承受管道振动和伸缩变形，所以，多用于一般管道穿墙，因此，对于该产品是没有国家标准，有的只有国家建设标准设计图集-02S404防水套管标准图集。
因此，如仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管，但因目前生产该套管的厂家较多，质量也是参差不齐，所以，如随意选择，很可能会受到劣质产品的伤害。
进而，在选择时还需谨慎。
但根据目前使用反馈开讲，建议大家选择具有以下特点的。
首先就是材质好承重能力强的。
因为刚性防水套管需要穿过厚壁，所以如果套管材料的承压能力的粗糙度是平均的，则很难确保在使用过程中不会出现问题。
刚性防水套管使用的是优质钢，该钢具有较少的杂质，质地比较坚韧和强大的承载能力，用这种钢制成的刚性防水套管还可以确保穿过它们的管道的时候不会损坏。
然后就是防水性能好的。
刚性防水套管的主要目的是防止水渗出墙壁。
因此，就防水而言，刚性防水套管的选用在防水方面做得很好，其中不存在管壁裂缝等缺陷。
一方面防水漆的刷层均匀、无外露；另一方面，在完成所有这些工作后，还要保证焊接处焊接的没有缝隙。
最后就是安装简单的。
由于使用了相对坚韧的钢质材料，刚性防水套管本身非常重且难以移动。
如果安装太复杂，无疑会给施工方带来很多麻烦。
此时，采购人员有必要选择安装简单的刚性防水套管；从另一个角度来看，简单的操作步骤也可以减少各种施工错误和渗漏的发生。
刚性防水套管虽在人们看不见的地方，但确起着非常重要的作用，因此，如没有刚性防水套管，许多地方将变得水迹斑斑。
所以人们在选择时，应尽量选择材质、防水性能好、安装简单的防水套管，这样才会比较耐用哦。
巩义市鑫业供水材料有限公司为一家集研制、开发、生产、销售服务为一体的现代化企业。
主要产品有各种型号的刚性防水套管、可曲饶橡胶接头、橡胶软接头、橡胶止回阀、丝扣软接头等系列产品，同时，因产品不仅质优价廉，规格齐全，且拥有完善的售后服务，因此，现深受客户的好评。
A型柔性法兰连接排水铸铁管施工
本工程的★★★系统的★★★水管采用A型柔性接口铸铁排水管，承插式柔性接口法兰连接。
排水铸铁管具有强度高、耐热、耐冷、防火、隔音好等优点，长期应用的实践证明，排水铸铁管可用于各种工业和民用，高、低层的建筑物内部排放生活污水、雨水系统。
柔性接口排水铸铁管能适应高层建筑在风荷载、地震等作用下的水平位移。
本工程根据设计要求，排水铸铁管采用A型柔性接口铸铁排水管，铸铁管的规格尺寸根据下图及下表确定。
A型柔性接口排水铸铁管尺寸表（mm）（1）施工顺序的安排排水管道系统的安装本着先干管后支管，先立管后水平管，由低到高，由里到外的原则进行。
（2）施工准备施工前技术人员要根据施工图纸并结合现场的实际情况绘制出施工草图，主要根据设计的层高及各层地面做法厚度，管道的坐标、标高、坡度和坡向，管道甩口位置，管道直径，以及支吊架设置的位置等来绘制施工草图。
根据施工草图提出该系统的材料计划、机具设备需求计划、劳动力计划，并向施工人员进行技术交底。
要使施工人员明白施工任务、工期要求、质量要求、安全防护措施及具体的操作方法。
施工前对施工人员进行柔性排水铸铁管安装方面的技术培训，掌握操作要点，经培训并考核合格后方可上岗作业。
施工机具设备包括砂轮机、台钻、电锤、套丝机、电焊机、扳手、线坠、水平尺、钢卷尺等。
排水系统所需主材有A型无承口排水铸铁管、管件，清扫口、检查口、地漏，主材要求管材、管件壁厚均匀，造型规矩，不得有粘砂、毛刺、砂眼、裂纹等缺陷。
管材和管件内外表面应涂防腐涂料，涂料必须符合管道工程对内外介质的抗腐蚀要求和防火要求。
内壁可采用环氧煤沥青涂料，厚度不小于120μm；外壁可采用红丹类防腐涂料，厚度不小于60μm。
地上管道外壁采用铁红色，埋地管道外壁采用青灰色。
排水系统所需辅料主要有灰口铸铁压兰、螺栓螺母、橡胶密封圈、油麻、水泥、防水油膏、防锈漆、调和漆、银粉漆、型钢、圆钢等。
柔性接口的排水铸铁管及其配套管件、连接件必须采用同一产品品牌和型号，且具有统一的配合公差。
刚性防水套管图集规范02s404
建筑给水，排水和供热工程施工质量验收规范规范。
当防水套管与腐蚀性介质接触时，设计人员应根据介质的性质和预防措施，在进入泳池壁或建筑物外壁的管道附近设置挠性连接。
A型适用于腐蚀，耐腐蚀材料应单独选择。
B型和C型钢管适用于球墨铸铁管和铸铁管。
3.4天的J型防水翼环适用于管道穿过墙壁且不承受管道振动和膨胀变形的结构（建筑物）。
5.涂层结构适用于穿过墙壁的管道，并且空间有限或管道安装在结构（建筑物）或管道5.1的金属表面之前。
手动除锈的质量应达到gb8923-88标准中的ST3，喷雾除锈的质量应达到sq2112。
对于有抗震设防要求的区域，如果使用刚性防水翼环，则5.2如果没有特殊设计要求，则应在防水套筒与介质或大气接触的表面涂上涂层，以防止管道进入水池壁或建筑物外壁。
3.5防水套管的选择或加工应符合管道设计条件和安装要求。
如有必要，应涂两层防锈底漆和面漆。
5.3与饮用水接触的金属表面应涂两层无毒环氧底漆和两层面漆。
防水套管的壁厚和轴向推力应由结构工程师确认。
3.6防水套的安装位置应避开沉降缝，伸缩缝或两个特写结构标记6。
如果防水套完成，应在显眼位置的末尾涂上标记的内部（建筑物）。
如果有特殊需要，必须由结构工程师设计和选择。
3.7当穿墙管的材料和外径超出本图册的范围时，应注意防水套管的结构能力，包括制造商或制造商的徽标，产品名称或型号，公称直径，材料，7.应当调整和纠正接缝屏障中使用的结构和安装形式，尺寸和填料。
4.材料7.1柔性防水套4.1用于饮用水池的防水套，其密封圈，密封膏，保护涂层等应无毒。
7.1.1橡胶密封圈在使用前应进行检查，不得有切割，开裂，错位，错配和飞边等缺陷。
根据GB / T 17219-1998标准的规定，与橡胶圈接触的橡胶圈表面应保持清洁，壁管上的橡胶圈应笔直，且不受防疫机构的检查。
E 4.2橡胶密封圈的硬度，物理性能，质量，尺寸和公差以及检查应符合变形规定。
汞/ D 3091：2000。
刚性套管,防水套管,柔性套管,尺寸对比表
人防套管和柔性套管的区别在哪？
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
02S404防水套管
02S404《防水套管》总说明3.分类及应用3.1防水套管按结构形式分为柔性防水套管（A、B型）、刚性防水套管（A、B、C型）及刚性翼环三种类型。
3.2柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构（建）筑物。
A型一般用于水池或穿内墙，B型用于穿构（建）筑物外墙。
Ⅰ型密封圈适用于一般防水要求，Ⅱ型适用于较严密的防水要求。
适用温度范围：-20℃～+80℃。
当穿墙管与泵或增压设备的进出管道连接时，宜在连接处设置柔性连接。
3.3刚性防水套管适用于管道穿墙处不受管道振动和伸缩的构（建）筑物。
对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。
A型适用于钢管，B、C型适用于球墨铸铁管及铸管。
3.4刚性方水翼环适用于管道穿墙处不受管道振动和伸缩的构（建）筑物，适用于管道穿墙处空间有限或管道安装先于构（建）筑物或管道的更新改造。
对于有地震设防要求的地区，如采用刚性防水翼环，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。
3.5防水套管选型或加工时，应满足管路设计工况及安装的要求，必要时，防水套管的穿墙壁厚、轴向推力等应经结构工程师确认。
3.6防水套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构（建）筑物。
特殊需要时，必须经由结构工程师选用。
3.7当穿墙管的材质和外径等超出本图集范围，应注意对防水套管的结构形式、尺寸及缝隙内采用的填料等进行必要的调整和修正。
1、室内热水管道穿过楼板、梁、墙体、基础等处必须设置套管，套管应采用钢套管。
2、穿过地下室或地下建筑物外墙处应采用刚性放水套管。
3、凡受震动或有沉降伸缩缝的进出水管的过墙套管应选用柔性放水套管。
2、管道穿基础、楼板需要加设套管，但不必要是刚性或柔性套管。
有特殊要求的部位加设刚性或柔性防水套管。
一般的套管是什么样的呢。
没有任何的图籍来说明啊。
如果套用刚性的，费用太高了。
刚性防水和柔性防水的区别
防水套管分为柔性防水以及刚性防水，相信平时做建筑的对于这些防水套管应该不陌生，因为在工地建筑以及工业环境里都会使用到这种材料，但是大部分人对于这两者区别都不是特别了解，下面就来为大家介绍一下它们的区别。
1、刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
2、从外观看刚性防水套管只是由钢制套管和翼环组成，结构简单，柔性防水套管主要由：法兰套管密封圈法兰压盘翼环螺栓螺母组成结构复杂。
3、在使用上刚性防水套管使用在不需要承受管道振动和伸缩变形的建筑物的墙体里面，而且一般的适用墙厚是200mm 柔性防水套管主要适用在有地振要求承受管道振动和伸缩变形有严密防水要求的建筑物的墙体里面而且一般的适用墙厚是300mm从型号上分。
4、刚性防水套管分：A型B型C型，A型适用与钢管，B型适用铸铁管和球墨铸铁管柔性防水套管分：A型B型A型用在建筑物的内墙B型用在建筑物的外墙。
5、刚性防水套管是用钢管外面焊上一道止水翼环，柔性防水套管是钢管外面焊上3道翼环，一面有4个螺丝扣，里面焊一个挡片，加上一个胶圈，外面再做一道法兰盘，加4个双面螺栓，头上焊一道钢管，把管道安上以后，把法兰安上，把螺丝紧固，越紧胶圈越大，越不漏水，一般在防水要求比较高的地方用，比如水池出水口。
6、仅有防水要求时，使用刚性防水套管；不仅有防水要求，还有防振、防位移要求时，则使用柔性防水套管；由上可知，二者的构造上有差异。
对于相同规格的这二种防水套管来说，柔性防水套管要复杂些，因此也就贵些。
建议大家先了解这两者的区别后针对性选择，因为不同类型的套管在使用的时候发挥的功能效果不一样，自然适用的使用环境也会有很大的差别，所以要根据适用环境的不同去选择合适的防水套管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A型柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管
道伸缩变形、或有严密防水要求的构（建）筑物。那么哪里有批发A型柔性防
水套管的厂家呢?
河南中天管道配件有限公司是生产经营管道配件的企业。公司主要产品有各
种型号的橡胶接头、防水套管、伸缩器、补偿器、鸭嘴阀、管道支座、耐油橡胶
接头、双法兰传力接头、异径橡胶接头、风道补偿器、柔性防水套管、马钢制柔
性卡箍、橡胶软接头、橡胶止回阀、丝扣软接头、减振器、蝶阀、不锈钢波纹补
偿器、球形补偿器、管道过滤器、堵漏器、平焊法兰等各种管道配件。同类型的
产品比质量，同质量的产品比价格，同样的价格比服务。中天为您提供出厂的价
格，高质量的产品，让您买的放心、用的安心。
A型柔性防水套管使用说明
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404
国家标准图集“柔性防水套管（A型）安装图”；
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围
应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内；
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，
加厚部分的直径至少为D5+200；
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；
5、柔性防水套管用于与腐蚀性介质接触时，设计人员应根据介质性质及防
腐要求，另行选择适用的耐腐蚀材料，比如：316L不锈钢材质等。
6、套管部件焊接材料，用 A3 材料制作， T42 焊接。套管部分加工完成
后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐由设计决定。
7、柔性防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。
