ThinkPad T60 T61 自助拆机 升级内存 清洁风扇 图文并茂 傻瓜教程

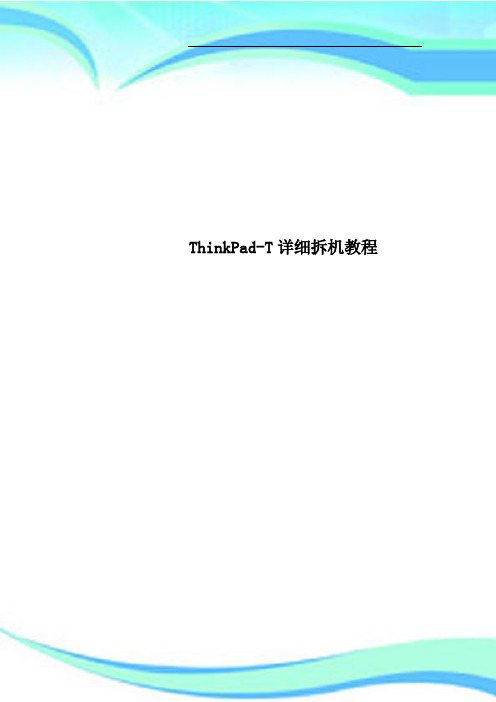

ThinkPadT详细拆机教程
ThinkPad-T详细拆机教程————————————————————————————————作者：————————————————————————————————日期：今天教大家如何给T430清理风扇，更换光驱，更换硬盘，更换键盘，升级内存，更换屏幕，更换B壳，C壳，更换屏的轴教程。
有把握的黑友可自己换，也可以拿到动态科技免费更换。
马上开始：配件：需要更换的配件清理风扇的工具：硅胶，气吹，刷子和螺丝刀1.更换光驱：光驱属于热插拔的，不需要拆任何螺丝，将电脑断电后，把下图中左边第一个锁顺箭头方向推开不放，再将光驱推出即可。
2.更换硬盘：把途中唯一画圈的螺丝拧松（硬盘盖上的），注意：螺丝取不下来。
用指甲或者卡片从缝隙里向右推开，右手从USB口出稍往上方推动，盖就取下了。
下图圈住的黑色拉带，默认放在硬盘的上下缝隙里，将其取出，拉出硬盘即可。
3.更换内存和升级内存将下图中2个螺丝拧松（注：螺丝取不下来），把盖子取下，即可看到空余的卡槽。
插入内存时，将内存从45度左右插入卡槽，按下内存到两边金属卡条下，卡住即可。
拆内存时，将金属卡条向两边掰开，内存即可弹出取下。
4.更换键盘首先将内存盖拆掉，只拆小盖里的2颗螺丝即可拆下键盘（下图小盖里面画圈的螺丝取下）。
别的螺丝不动上图2个螺丝取下后，翻开显示器，将键盘上屏幕方向平移，知道下面红线缝隙变大即可取下键盘。
注意键盘下有线。
将键盘线拔开5.更换掌托（C壳）将光驱拔出，内存盖取下，下图画圈的螺丝取下，翻开盖子。
取下键盘后，再将下图画圈的螺丝取下。
先把C壳底边扣出缝隙来，下图中右手边也有扣开（向上扣即可）。
再将C壳光驱位置处，同样扣出缝隙然后将电脑放平，从里（风扇处）向外摇动，即可取下掌托。
注：掌托下有线将线拔开ok了!6.更换风扇，清理风扇将下图画圈的螺丝取下，注意风上的4个螺丝拧松即可，一定是对角线拧松，每个螺丝拧2-3圈接下一个，直到拧松。
不然风扇会变形。
t60 拆机教程
T60/T61 机器拆解过程（/viewthread.php?tid=26119&highlight=t60%2B%B2%F0%BB%FA）【原创】T60/T61 机器拆解过程 T60问世到现在，黑迷们对它的神秘感肯定会少了很多，我们尽情享受它给我们带来乐趣的同时也会对它的内部构造产生很大的兴趣，在此我现场解剖一下IBM T60,以满足广大黑迷们的好奇心。
笔记本能够把所有的零部件组装在一起，主要靠螺丝和一些塑料配件的卡扣，只要把螺丝和卡扣拆解出来，那笔记本电脑就好拆了。
长话短说，要看笔记本的内脏，首先要除去它的外衣（即掌托、键盘和U形框），下面说步骤：1.在拆机器前，一定要断掉机器的电源。
当然，很少人会把电源插在机器上拆解机器，我主要指的是电池。
拆机前一定要拿掉电池。
拆光驱前先把锁定光驱的螺丝拿掉，有很多机器上没那颗螺钉1.JPG (46.67 KB)2007-12-7 14:24卸掉那颗螺丝后拨动光驱卡扣，就会自动一个拉手，拉出它光驱就会随之而出2.JPG (50.03 KB)2007-12-7 14:263.JPG (45.29 KB)2007-12-7 14:27同样，硬盘也先要去掉一颗螺丝4.JPG (47.43 KB)2007-12-7 14:27之后拿出就可以了，具体就不多赘述了。
3.拆掌托和键盘。
拆掌托和键盘要拆机器背面的六颗螺丝12.JPG (47.26 KB)2007-12-7 14:29卸掉后就可以拆掌托了，拆掌托时要注意方式（如图所示）13.JPG (39.06 KB)2007-12-7 14:3014.JPG (40.07 KB)2007-12-7 14:3115.JPG (49.92 KB)2007-12-7 14:32掌托和键盘拆掉后，大概零件差不多都能看到了，大家可能开始有点激动了。

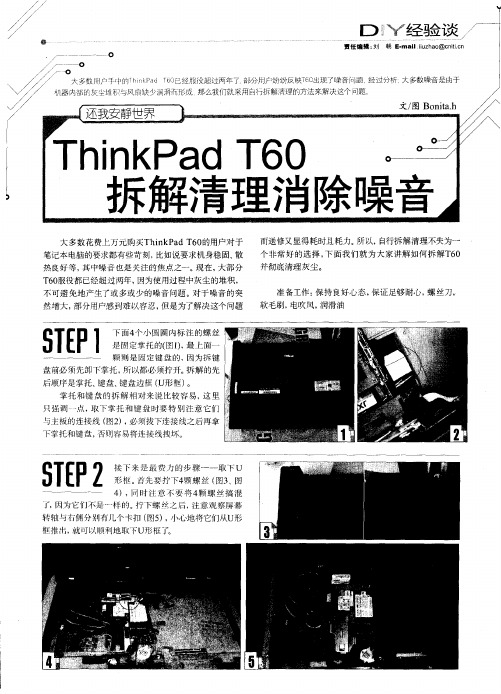

ThinkPad T60拆解清理消除噪音
体 验＿ ７ Ｄ四
１ ４ 微型 ２ 计算机 ２０￣１月上 ０８ － １
转轴 与 右侧分 别有， 个 卡扣 （ ） 小 心地 将它们 从Ｕ形 Ｌ 图５ ，
框推 出， 町以顺 利地 取下 Ｕ形框 就
…
…
一
、
Ｄ
责 任编 辑 ｊ朝
经验谈
Ｉ－ ｉ ｌ ｚ ａ ＠ ｃ ｉ ｏ Ｅ ｍａ ｌ ｉ ｈ ｏ ｎｔ ｎ ｕ ｉ
ＳＥ 篙 ＴＰ ３笨
１ 一 …
下掌 托和 键髓 ， 则容 易将 连接 线拽 坏 。 否
ＳＥ 接首费４一３ ＴＰ 下先力 骤图Ｕ ２形是拧步 一图 框最下螺 取 来要的 丝 下 。 颗（ 、
４ ， 时 注 意 不 要 将 ４ 螺 丝 搞 混 ） 同 颗
＿， ｒ 因为它 们不 是 …样 的 。 ＿螺 丝之 后 ， 意 观 察屏 幕 拧 卜 注
出 （ ） 取下 风嗣 之后 ， 图９ 。 首先 清理 散 热片 中 的灰 尘 （ ０ ， 里可 以用吹 风机 的 冷风档 图１） 这 来清 理 ， 也可以 ｆ毛 刚。然后， 在 风 嗣 电机 ｝ ＿ ｉ 再
中间沣 人 少量 润 滑 油， 意 不要 将 润 滑油 溅 注 到 电机 线 圈 （ １ 。 图ｌ ） 接下来 ， 我们 需 要 “ 原路返 回” 一步 一 ， ‘
颗 则是 固 定键 盘 的，因为 拆 键
盘 前必 须先 卸 下掌 托 ， 以都 必 须拧 开。 解 的先 所 拆 后 顺序 是掌 托、 键箍 、 键盘 边 框 （ Ｕ形框 ） 。 掌 托 和 键 鼎 的 拆 解 相 对来 说 比较 容易 ， 里 这 只 强调 …点 ， ・ 取下 掌 托 和 键 盘 时要 持 别 注 意 它 们 与主 板 的连接 线 （ ２ ， 须拔 下连接 线之 后再 拿 ）必

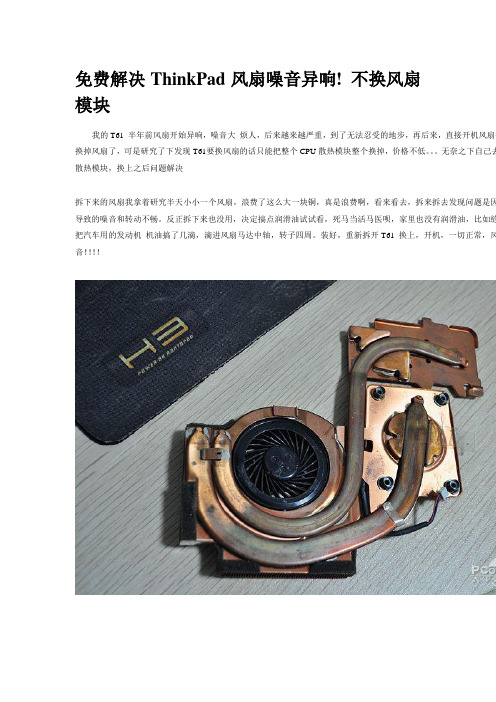

免费解决ThinkPad风扇噪音异响
免费解决ThinkPad风扇噪音异响! 不换风扇
模块
我的T61 半年前风扇开始异响，噪音大烦人，后来越来越严重，到了无法忍受的地步，再后来，直接开机风扇报换掉风扇了，可是研究了下发现T61要换风扇的话只能把整个CPU散热模块整个换掉，价格不低。
无奈之下自己去散热模块，换上之后问题解决
拆下来的风扇我拿着研究半天小小一个风扇，浪费了这么大一块铜，真是浪费啊，看来看去，拆来拆去发现问题是因导致的噪音和转动不畅。
反正拆下来也没用，决定搞点润滑油试试看，死马当活马医呗，家里也没有润滑油，比如缝把汽车用的发动机机油搞了几滴，滴进风扇马达中轴，转子四周。
装好，重新拆开T61 换上，开机，一切正常，风音！！！！
其实只把第二幅图风扇中间那张贴纸撕开，然后往中间加油就可以了，中间那个地方才是轴。
加一两滴就好了（最好是转着来加）。
如果按楼主那样旁边也落油的
话，用一段时间以后油干了，反而会互相粘着，转的更慢。
建议用好点的油，最好是没有用过的汽车或摩托车机油。
我就是用摩托车机油的。
最后用电工胶布把孔封。
T61拆机除灰,给风扇加油
IBM T61拆机清灰加油，处理风扇图片教程准备工作：工具（螺丝刀、壁纸刀片、导热硅质要质量好点的反正也用不了多少、导热胶垫可以不用、润滑油用那种干稀度像萨拉酱那种在高温下不容易变质平时不会流下来的那种、脱脂棉、毛刷要画图那种、大白纸一张或备件盒一个要多个分隔那种、）；人员（洗脸、洗澡、上大号图2：下侧四个螺丝（1、2、3、4）为拆卸触摸板及指纹掌托的进修螺丝，（5）是键盘固定螺丝，更换内存就可以只拆（1、2、3、4）就可以了，但是想拆键盘就要先拆（1~4）再拆（5）才可以。
键盘简单,拿起来就可以了,别忘了拔掉连接线哦:(红圈处是键盘的插头，内存把左右两个卡子一推就可以了这里可能费点事，要把这里的两个螺丝拆掉，红圈的四个螺丝拆掉，当然这里是拆完摘下来的样子，拆掉螺丝后就剩下几处卡头了，细点心观察就行了，卡的方向为绿箭头方向，向相反方向拆，先拆两侧，拆掉后，把两侧向上翘起，靠近屏轴的一侧自己就下来了。
拆风扇首先要把固定风扇得两个小架子卸下来，还有风扇电源插头，还有绿圈处的线也要注意，可以不弄出去。
拆掉这个喇叭画绿圈的地方装时一定要注意不要把那个胶带压到CPU与散热片中间！！！！这里不得不说的是，要有个好的习惯，图片是转来的，作者习惯就很好，分类摆放，不会混，同样不会安错了，呵呵！接着把CPU上方的四颗螺钉拧下来，记住要对角拧，松开一点松下一个，让其受力均匀，再有，就是拧螺丝讲的是一次成，也就是一次就把螺丝拧松，有些螺丝会很紧，所以第一下要用一点力向下压，当然力度自行掌握，劲大了主板压断了我可不负责，因为如果你一下没拧下来，秃了，那这个螺丝就被破坏了！拧到上面连螺丝刀都卡不住还没下来，那恭喜你中奖了，安回去吧别拆了。
拿下风扇里要慢一点，如果你没有导热胶垫，那拿快了北桥上的就会坏掉了，你又中奖了，用脱脂棉清理CPU，显卡上的老化硅质，小心，弄坏了哪个，这个电脑就没什么值钱的东西了。
找个东西把那绿圈里的胶带固定好，这个东西很是烦人！最好不要用手去碰那些小小的芯片，不怕一万就怕万一啊。
t61拆机
T61拆机引言T61是Lenovo公司于2006年推出的一款笔记本电脑，被广泛使用于商务和办公场合。
但是随着时间的推移，许多用户选择将T61进行拆解以更换部件或进行维修。
本文将详细介绍如何进行T61的拆机过程。
准备工作在进行T61的拆机之前，需要准备一些工具：1.螺丝刀：用于拧下电脑壳上的螺丝。
2.塑料撬片：用于插入电脑壳的缝隙，以便拆卸壳体。
3.电脑手套：为了避免静电对电脑的伤害，建议使用电脑手套。
拆机步骤第一步：关机和断电在进行任何电脑维修工作之前，必须先关闭电脑并断开所有电源。
这样做是为了避免电击和伤害，同时也可以保护电脑免受损坏。
第二步：拆下电池和适配器将T61的电池从底部拆下，并断开电源适配器。
确保电脑处于完全断电状态。
第三步：拆下键盘和触摸板1.使用螺丝刀拧下键盘上的螺丝，这些螺丝位于键盘下方的区域。
2.轻轻将键盘从电脑壳上抬起，然后将键盘连接器从主板上拔出。
3.类似地，拆下触摸板上的螺丝，并将触摸板连接器从主板上拔出。
第四步：拆下显示屏1.使用塑料撬片插入显示屏盖上的缝隙，并轻轻将显示屏盖从电脑壳上分离。
2.在显示屏底部，拧下固定显示屏的螺丝，并拔掉显示屏连接线。
第五步：拆下硬盘驱动器和内存1.在T61的底部，找到硬盘驱动器的位置。
拧下固定硬盘驱动器的螺丝，并将其慢慢拔出电脑壳。
2.找到内存插槽，并轻轻分离内存模块。
第六步：拆下主板和散热器1.拆下电脑壳上的所有螺丝，并小心地将电脑壳分离成两半。
2.找到主板上固定散热器的螺丝，并拧下它们。
然后将散热器从主板上取下。
第七步：拆下其他组件根据需要，可以进一步拆下其他组件，如光驱、网卡等。
按照各组件的特定方法拆除。
总结通过以上步骤，我们可以成功拆下T61的各个部件，这为更换和维修工作提供了便利。
然而，在进行任何拆解工作之前，请确保使用恰当的工具，并且小心操作，以免损坏电脑。
希望本文能对您拆解T61提供帮助。
ThinkPad_T61拆解剖析及bios说明书
ThinkPad T61全球独家深入拆解剖析今天我们要完成的是T61的全面拆解，让广大网友彻底了解T61的内部构造！这次拆解和往常的拆解一样，都会把屏幕内部和主机内部的架构分析一番，当然少不了大家十分关注的材质问题。
T61的屏幕部分在说明T61的屏幕部分之前，我们一定要跟大家提个醒：拆解笔记本带来的不仅是失去厂商给用户提供的售后服务，更有可能对笔记本带来不可挽回的损害，请非专业人士切勿模仿。
拆解T61屏幕是一个非常漫长的过程，这跟ThinkPad的细致做工有着很大的关系。
虽然T61的屏幕并不像有些媒体报道的那样，由很多双面胶粘合，但其外壳的结合程度甚至是远远超过双面胶的效果，特别是屏幕上方（键盘灯、摄像头所在的部位）由两层卡扣锁定，让人不得不佩服。
在拆解的时候，我们花了超过一个小时的时间来回研究卡扣的结合方式才能顺利将其分解。
ThinkPad T61模仿一下国外媒体报道过的T61的图片：）但这图更“裸体”在边缘轻微受损后，T61的屏幕顺利分解。
特别感谢红点本色提供测试样机对于很多高手而言，铝镁合金框架已经不是什么新鲜的玩意儿了，那么下面这个顶盖材质的标识该让你兴奋一段时间了吧：顶盖自然不是过去T60/T60P所采用的带金属的材质了，但都少不了碳纤维顶盖拆卸出来后，铝镁合金防滚架还与液晶面板紧紧相连：拆开顶盖的屏幕相信大家在我们的预告当中已经亲眼目睹过液晶屏防滚架的真面目，这里我们来个更加清晰的。
大家可以看到屏幕防滚架是一体成型的，中间部位和下方的部位有蜂窝状镂空，蜂窝状设计带来稳固程度相信没有人会怀疑吧。
另外，防滚架中央是较厚的，然后向四周减少，厚度呈金字塔分布。
屏幕防滚架真身和机身一样，防滚架的材质都是铝镁合金我知道T61的国外版本将有更多的天线集中在屏幕的防滚架上，而且最多数量可达7根，那么这7根是怎么分布的呢？一起来研究研究。
先看看单个天线的材质：T61采用薄铝片制造的天线（还是越南制造.....）屏幕左侧那个厚厚的地方可以集合4跟天线：屏幕顶部由于摄像头和键盘灯的关系，只能集合3根天线：至此，天线之谜全部解开了。
ThinkPad_T61入拆解剖析及bios说明书
ThinkPad T61全球独家深入拆解剖析今天我们要完成的是T61的全面拆解让广大网友彻底了解T61的内部构造这次拆解和往常的拆解一样都会把屏幕内部和主机内部的架构分析一番当然少不了大家十分关注的材质问题。
T61的屏幕部分在说明T61的屏幕部分之前我们一定要跟大家提个醒拆解笔记本带来的不仅是失去厂商给用户提供的售后服务更有可能对笔记本带来不可挽回的损害请非专业人士切勿模仿。
拆解T61屏幕是一个非常漫长的过长这跟ThinkPad的细致做工有着很大的关系。
虽然T61的屏幕并不像有些媒体报道的那样由很多双面胶粘合但其外壳的结合程度甚至是远远超过双面胶的效果特别是屏幕上方键盘灯、摄像头所在的部位由两层卡扣锁定让人不得不佩服。
在拆解的时候我们花了超过一个小时的时间来回研究卡扣的结合方式才能顺利将其分解。
ThinkPad T61 模仿一下国外媒体报道过的T61的图片但这图更“裸体” 在边缘轻微受损后T61的屏幕顺利分解。
特别感谢红点本色提供测试样机对于很多高手而言铝镁合金框架已经不是什么新鲜的玩意儿了那么下面这个顶盖材质的标识该让你兴奋一段时间了吧顶盖自然不是过去T60/T60P所采用的带金属的材质了但都少不了碳纤维顶盖拆卸出来后铝镁合金防滚架还与液晶面板紧紧相连拆开顶盖的屏幕相信大家在我们的预告当中已经亲眼目睹过液晶屏防滚架的真面目这里我们来个更加清晰的。
大家可以看到屏幕防滚架是一体成型的中间部位和下方的部位有蜂窝状镂空蜂窝状设计带来稳固程度相信没有人会怀疑吧。
另外防滚架中央是较厚的然后向四周减少厚度呈金字塔分布。
屏幕防滚架真身和机身一样防滚架的材质都是铝镁合金我知道T61的国外版本将有更多的天线集中在屏幕的防滚架上而且最多数量可达7根那么这7根是怎么分布的呢一起来研究研究。
先看看单个天线的材质T61采用薄铝片制造的天线还是越南制造..... 屏幕左侧那个厚厚的地方可以集合4跟天线屏幕顶部由于摄像头和键盘灯的关系只能集合3根天线至此天线之谜全部解开了。
IBMT61P拆解清理风扇更换导热硅脂详细教程-24页word资料
下面放着这台T61P，成色比我想象的要新啊，T61P以前多少也是我们这些人的梦中情人，不过现在也沦为二手了下载 (55.39 KB)2019-4-4 16:07和其他笔记本一样，将电源和电池都卸载了，今天需要拆解螺丝我已经标注了数字，数字1是用来固定掌托的，将1拆除后就能拆除掌托，2是用来固定键盘的，3是用来固定U型框的拆除1和2后，我们从右边开始拆开笔记本的掌托如下图，慢慢来可以看到拆开后的T61P掌托下面有个数据排线，需要将这个排线从主板上拆卸下来我们才能取出掌托来个特写吧。
上面有个小塑料就是用来给我们这些拆解任用的从掌托位置能看到T61P笔记本坚固的铝镁合金骨架下面是拆下T61P的键盘，如下图也是有排线的，需要拆卸下来键盘和掌托都从T61P笔记本上拆卸下来后，可以看到里面的主要的一些部件风扇位置的特写，显卡上面我们注意到比普通的T61多了一些东西，如这个硅胶垫子能将显卡的热量导入到键盘上，使得笔记本整体的散热更立体我们将U型框上面的固定螺丝拧开这里也是一样需要拧开，固定U型框的背面也有固定的螺丝我们就能将T61P笔记本U型框取出来了背面也需要拧开固定的螺丝已经拆卸下来的U型框特写风扇很强大啊下面是将风扇位子的电源线拆卸下来注意风扇上面的位置，由于T61P使用的三频无线所以有三根无线天线需要接到无线网卡上，下面位置就是从屏幕天线的连线，注意卡在风扇上面的槽中螺丝全部拆除后我们就能将T61P的风扇拆解下来了，如下图我们将风扇提起来拆卸下风扇可以看到处理器上的编码以及型号是T7700处理器，果然很强大可以看到散热风扇的导热片上面硅脂已经干涸了，需要更换新的硅脂，以达到最大的导热效能，散热更好这个就是我今天带来的秘密武器，一个空气压力罐，用来强力清洁风扇的工具，特别是刷子等工具不能深入到的地方清理上我就不多介绍了，慢慢扫扫灰尘就可以了。
下面是安装时候需要注意的，U型框卡好后，看看后面的卡口有没有正确的卡到位置上，没卡到位置上很容易导致C面挡板看上起鼓起来的。
T60拆解
介于很多购机用户对自己的机器不是很了解，所以有些升级，比如升级内存，都无法自己完成，所以翔意特拿出一台T60-CB5来做一次完全拆机（本人刚买的:mad: ），并将全部过程和详细的步骤拍成图片并配以文字，让大家在这篇文章的指导下完全可以轻轻松松的拆装一台T60了。
详细的请看下面：本贴得目前完全是为了服务T6X的客户，没有本站允许不能将本贴里面的任何文字或图片作于商业活动，违者必究。
T6X的构架是完全一样的，所以如果以后有T61，T62什么的机器看本贴也可以的。
上面两个图把所有的机器上拆下来的螺丝都列了出来了，总共52个，9种类型的螺丝，不算多也不算少，主要每种螺丝都很相似，稍有不慎就有可能造成装不上或者最后多出来几个。
不过仔细看完我们这篇文章然后按照我们的分类方法来区分螺丝还是非常简单的，主要心细就可以了:ha: 看到那么多的螺丝不用害怕，我们在下面会详细地列出那个螺丝是在那里拆下来的先来看看没有拆之前的T60吧，过一会就要大卸八块了:lol:再来看看背面螺丝的大概分布：1号：掌托和键盘2号：硬盘3号：U型外框4号：屏轴和U型外框5号：防滚架6号：音响先把电池拆下来再来卸掌托看图上面的标志，卸有同样的标志四个螺丝就可以了下面就是成功地把掌托卸下来了就可以把键盘拆下来了，如图接下来只需要将键盘往上提就可以卸下键盘了，接下来我们来看一下机器内部的大致构造：1 风扇总成：T60的风扇相比T43的风扇多了进风和出风口，所以T60的散热要比T43的更好，此风扇将CPU，ATi显卡等。
如果机器在很脏的环境下，而且使用时间很长的话，很容易进脏东西，风扇一旦进了脏东西那么声音会一下变得很大，而且很容易就造成风扇损坏的，所以需要日常护理，那么按照我们这篇文章自助拆机将风扇拆下来吹吹并点点机油的话，很容易就解决了这个问题了。
另外因为T60的风扇的散热比以前更好所以T60的构架更加得紧凑，也使得T60整体比T43轻了一点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ThinkPad T60/T61 自助拆机升级内存清洁风扇图文并茂傻瓜教程
首先拧下底部的4个腕托螺丝如需清洁风扇还要拧下机器中间的一颗螺丝
逆时针旋转拧下螺丝
加内存前不要忘记拆下电池
两手同时把腕托打开
现将内存与主板成45度角插入内存槽然后将内存压平当听到咔嗒一声的时候就装好了
如果要清理风扇小心将键盘掀起
小心地将键盘的排线拔出
键盘拿下来后就能看到散热器和风扇了
先用刷子清理表面灰尘
再用皮老虎将散热器内部的灰尘吹掉
2008-10-14 15:46 上传下载(54.95 KB)。
