电气开关电流整定值计算记录[1]
开关保护整定计算书PPT课件
Id(2)/Kb IZ≥1.5 Id(2)/ 1.7Kb IZ≥1.5 式中： Kb———变压器变比 Id(2)———2相短路电流 1.7———接线变压器的二次侧两相短路电流折算到一次侧时的系 数 IZ———过流保护装置的电流整定值（A）;
IZ≥IQe 式中：
（2）
IZ———过流保护装置的电流整定值（A）; IQe———最大电机的额定启动电流（A）; 对选择出来的整定值，应用两相短路电流值进行校验，应符合公式（3）
1
的要求：
Id(2)/ IZ≥1.5
（3）
式中：
Id(2)———被保护电缆干线或支线距变压器最远点的两相短路电流值 （A）;
3
（5）、采用移动变电站
二、电磁起动器中电子保护器的过流整定
电磁起动器中电子保护器的过流整定值，按公式（4）选择：
IZ≤Ie
（4）
式中：
IZ———电子保护器的过流整定值，取电动机额定电流近似值（A）;
I中电流超过IZ值时，即视为过载，电子保护器延时动作；当运行中 电流超过IZ值的5-7倍及以上时，即视为短路，电子保护器瞬时动作。
IZ———过流保护装置的电流整定值（A）;
1.5———保护装置的可靠动作系数。
例题1：
乳化泵
乳化泵
皮带
溜子
溜子
2
（1）、过流保护整定： IZ≥IQe+Kx∑Ie =37*6+（37+30+30+30）*1.15 =368 A
（2）、电缆折算长度： 1100*0.73+3+30+200+70*1.37=1132米
高压开关整定计算
高压开关柜整定地面配电室1、名称：高压开关规格型号：GG1A-125 编号：1601 进线柜Ie=333A (1)过负荷保护整定值为：IZ仁K1le( K1")=X 333=400(A)过流延时取CT=400/5=80 400/80=5 整定值取5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 400=1200A400/5=80 1200/80=15( A) 为避免出现越级跳闸，取12A.2、名称：高压开关规格型号：GG1A-03 编号：1602 额定电流300A 所带负荷2361KW Ie=227A CT=300/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 227=295(A)过流延时取CT=300/5= 60 295/60= 根据井下设备实际情况，整定值取( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 295=885ACT=300/5=60 885/60=( A) 为避免出现越级跳闸，取12A.3、名称：高压开关规格型号：GG-1A-07编号：1607 额定电流300A 所带负荷320KW Ie=30.7A CT=50/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取40A过流延时取CT=50/5=10 40/10=4 根据设备实际情况，整定值取( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=5X 40=200A50/5=10 200/10=20 整定值取20A4、名称：高压开关规格型号：GG1A-07编号：1606 控地面630KVA变压器Ie=60. 6A CT=50/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取80A CT=50/5 整定为8A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 80=240A50/5=10 240/10=24( A) 为避免出现越级跳闸，取22A.5、名称：高压开关规格型号：GG1A-07编号：1604 控2.5米绞车CT=50/5Ie=30.7A 功率P=320KW( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取37A CT=505/=5 根据设备实际情况，整定值取5.5A( 2)速断整定值为：Id=K2 IZ1 (K2=" 5)=5X37=185A CT=50/5 185/10= 根据设备实际情况，整定值取20A&名称：高压开关规格型号：GG1A-009编号：1612 控联络柜CT=400/5 Ie=333A( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 333=(A) 取400A CT=400/5=80 400/80=5 整定为5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 400=1200A CT=400/5=80 1200/80=15 为避免出现越级跳闸，速断整定值取12A7、名称：高压开关规格型号：GG1A-07编号：1608 控2.5米绞车CT=50/5 Ie=30.7A 功率P=320KW( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取40A CT=50/5=10 40/10=4 根据设备实际情况，整定值取5.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=5X 40=200A CT=50/5=10 200/10=20 整定值取20A8、名称：高压开关规格型号：GG1A-07编号：1610 控地面630KVA变压器Ie=60. 6A CT=50/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取80A CT=50/5 80/10=8 整定为8A 时限10S( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 80=240A 50/5=10 240/10=24 为避免出现越级跳闸，速断整定值取22A9、名称：高压开关规格型号：GG-1A-07编号：1611 额定电流300A 所带负荷320KW Ie=30.8A CT=50/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取40A过流延时取CT=50/5 40/10=4 根据设备实际情况，整定值取( 2)速断整定值为：=5X 40=200A 50/5=10 200/10=20 整定值取20AId=K2 IZ1 (K2=a 5)10、名称：高压开关规格型号：GG1A-03 编号：1614 额定电流300A 所带负荷2361KW Ie=227A CT=300/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 227=295(A) CT=300/5=60 295/60= 根据设备实际情况，整定值取5.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 295=885A300/5=60 885/60=(A) 为避免出现越级跳闸，速断整定值取12A11、名称：高压开关规格型号：GG1A-125编号:1615 额定电流400A Ie=333A ( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 333=400(A)过流延时取CT=400/5=80 400/80=5 整定值取5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 400=1200A400/5=80 1200/80=15(A) 为避免出现越级跳闸，速断整定值取12A地面配电所控提风机高压开关柜1、名称：高压开关规格型号：GG-1A改编号:1639所带负荷320KW Ie=30.8A CT 为100/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X =(A)整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A2)速断整定值为：Id=K2 IZ1 (K2=a 5)取130A CT=100/5=20 130/20=6.5A 整定值取6.5A =X 40=128A2、名称：高压开关规格型号：GG-1A改编号:1640所带负荷320KW Ie=30.7A CT 为100/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 整定值取40A CT=100/5=20 40/20=2 根据设备实际情况，整定值取2.5A( 2)速断整定值为：Id=K2 IZ1 (K2=3^ 5)=X 40=128A 取130A CT=100/5=20 130/20= 整定值取6.5A地面提风机房1、名称：高压开关规格型号：HYP261编号：1632 所带负荷360KW Ie=34.6ACT 为155( 1)过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取45A CT=75/5=15 45/15=3 整定值取3A2)速断整定值为：ld=K2 IZ1 (K2=a 5)=3X 45=135 (A) CT=755=15 135/15=9 为避免出现越级跳闸，速断整定值取8A2、名称：高压开关规格型号：HYP261编号:1633 所带负荷160KW Ie=15.3A CT 为40/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X=19..89(A) 取20A CT=40/5=8 整定值取2.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 20=96A CT=40/5=8 96/8=12 速断整定值取12A3、名称：高压开关规格型号：KYGG编号：1634 一号风机二级所带负荷160KW Ie=15.3A CT为40/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X=19..89(A) 取20A CT=40/5=8 20/8= 整定值取2.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 20=96A CT=40/5=8 96/8=12 速断整定值取12A4、名称：高压开关规格型号：KYGG编号：1635 所带负荷320KW le=30.8ACT 为75^5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取40A CT=75/5=15 整定值取3A( 2)速断整定值为：ld=K2 IZ1 (K2=a 5)=3X 40=120A CT=755=15 120/15=8 速断整定值取8A5、名称：高压开关规格型号：KYGG编号：1636所带负荷160KW CT 为40/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X =19..89(A) 整定值取20A CT=40/5=8 整定值取2.5A ( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 20=96A CT=40/5=8 96/8=12 速断整定值取12A&名称：高压开关规格型号：KYGG编号：1637控2号风级二级160KW Ie=15.3A CT为40/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X =19..89(A) 取20A CT=40/5=8 整定值取2.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 20=96A CT=40/5=8 96/8=12 速断整定值取12A-204 水平1870KW Ie=180A1）过负荷保护整定值为：IZ仁K1le( K1")Ie=15.3A 所带负荷1 、名称：高压开关规格型号：KGS1 编号：1647 控-520 水平所带负荷=X 180=216(A)过流延时取6S CT=300/5 整定值取3A (2)速断整定值为：ld=K2 IZ1 (K2=a 5)=X 216=907.2A300/5=60 60=( A) 速断值取15A2、名称：高压开关规格型号：KGS1 编号：1648 控-520 水平所带负荷1870KW le=180A( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 180=216(A)过流延时取6S CT=300/5 整定值取3A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 216=907.2A300/5=60 60=( A) 速断值取15A3、名称：高压开关规格型号：KYGG-11 编号：1618 用途：井下总开关Ie=252A( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 252=302(A) 过流延时取3S CT=300/5=60 302/60=为避免出现越级跳闸，整定值取4.8A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 302=906ACT=300/5=60 906/60= 为避免出现越级跳闸，速断整定取12A4、名称：高压开关规格型号：KYGG-03 编号：1620 CT=50/5 Ie=30.3A 3#泵控制柜所带负荷315KW(1)过负荷保护整定值为：IZ仁K1le( K1")=X =(A)取40ACT=50/5 40/10=4A 根据设备实际情况整定值取4.5A(2)速断整定值为：Id=K2 IZ1( K2=a 5)=5X 40=200ACT=50/5=10 200/10=20 (A) 根据设备实际情况整定值取36A5、名称：高压开关规格型号：KYGG-03编号：1621 备用开关(1)过负荷保护整定值为：5A(2)速断整定值为：45A 时限为6S&名称：高压开关规格型号：KYGG-04编号：1624 备用开关(1)过负荷保护整定值为：5A(2)速断整定值为：10A时限为6S7、名称：高压开关规格型号：KYGG-03编号：1622 CT=755 le=36.6A控-204 2#400KVA变压器所带负荷400KW(1)过负荷保护整定值为：IZ1= K1le( K1")=X =44(A)CT=755=15 44/15=2.9A 根据设备实际情况，整定值取2A (2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 44=149.6A 取150ACT=755=15 150/15=10 (A) 整定值取10A(3)灵敏度系数校验Id min 1503.4>I44z8、名称：高压开关规格型号：KYGG-03编号：1623 CT=400/5 le=192A(1)过负荷保护整定值为：IZ1= K1le( K1")=X 192=(A) 取230ACT=400/5=80 230/80= 为避免出现越级跳闸，整定值取2.4A(2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 230=736ACT=400/5=80 73/80= (A) 整定值取9A(3)灵敏度系数校验Id min 690 .3>Iz 2309、名称：高压开关规格型号：KYGG-03编号：1626 CT=7/5 Ie=30.3A控-2041#315KVA变压器所带负荷400KW(1)过负荷保护整定值为：IZ1= K1le( K1")=X =(A)取40ACT=755=15 40/15=2.7A 根据设备实际情况，整定值取3A(2)速断整定值为：Id=K2 IZ1 (K2=a 5)=5X 40=200ACT=755=15 200/15= (A) 根据设备实际情况，整定值取15A(3)灵敏度系数校验Id min 200 .5>Iz 4010、名称：高压开关规格型号：KYGG-03编号：1625 CT=755 Ie=30.3A所带负荷315KW(1)过负荷保护整定值为：IZ1= K1le( K1")=X =(A)取40ACT=75/5=15 40/15=2.7A 根据设备实际情况，整定值取3A (2)速断整定值为：ld=K2 IZ1 (K2=a 5)=5X 40=200ACT=75/5=15 200/15=( A) 整定值取15A1 1 、名称：高压开关规格型号：KYGG-03 编号：1627 CT=50/5 le=30.7A 所带负荷320KW( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取36ACT=50/5 36/10=3.6A 过流延时取整定值取3.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=4X 36=144ACT=50/5=10 14410= (A) 取15A12 、名称：高压开关规格型号：KYGG-11 编号：1629 用途：井下总开关Ie=288A( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 288=(A) 取340A过流延时取3S CT=300/5=60 340/60= 为避免出现越级跳闸，整定值取( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 340=1020ACT=300/5=60 1020/60=17(A) 根据设备实际情况，速断整定为取12A12、名称：高压开关规格型号：KYGG-11 编号：1630 用途：井下总开关Ie=288A(1)过负荷保护整定值为：IZ仁K1le( K1")=X =36(A)CT=75/5=15 36/15=为避免出现越级跳闸，整定值取1.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 36=151.2A 取151ACT=75/5=15 15=( A) 速断整定值取10A-520 水平1 、名称：高压开关规格型号：PJG-3006/Y 编号：P-01 额定电流400AIe=128.56A 取129A CT=300/5 所带负荷1336KW( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 129=(A) 取155A CT=300/5 155/60= 取3A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=4X 155=619A CT=300/5 619/60=10.3A 根据井下实际情况，取12A2、名称：高压开关规格型号：PJG-2006/Y 编号：P-02 去-550 采区变电所Ie=140A( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 140=168(A) CT为200/5，根据设备实际情况，整定值取3.5A( 2)速断整定值为：Id=K2 IZ1 (K2=3^ 5)=3X168=672ACT为200/5, 时限取，速断取12A3、名称：高压开关规格型号：PJG-1006Y编号：P-03 控280KW1#泵le=280/=26.9A CT 为100/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取35A CT为100/5, 3520= 整定值取2A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=5X 35=175ACT为100/5 ,时限取10S ,17520=( A) 根据设备实际情况，速断取12A4、名称：高压开关规格型号：PJG-1006Y编号：P-04控315KVA 1#变压器Ie= CT 为100/5( 1 )过负荷保护整定值为：IZ1=K1Ie( K1") /=X =36(A) CT为100/5,过流取2A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=4X 36=144ACT为100/5，时限5S，速断取7.5A5、名称：高压开关规格型号：PJG-3006/Y 编号：P-05 控联络柜Ie=180A CT 为300/5 所带负荷1870KW( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X 180=216(A) CT为300/5,过流取3Ald=K2 IZ1 (K2=a 5)=X 216=756ACT为300/5，时限取5S，速断取12A6、名称：高压开关规格型号：PJG-1006/Y 编号：P-06 控-520水平2#变压器le= CT 为100/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =36(A) CT为100/5，根据设备实际情况，过流取3A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=4X 36=144ACT为100/5，时限5S，速断取7.5A7、高压开关规格型号：PJG-1006Y编号：P-07 控280KW 2線le=280/=26.9ACT 为100/5(( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取35A CT为100/5，3520= 整定值取2A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=5X 35=175ACT为100/5 ,时限取10S，根据设备实际情况，速断取12A 8、名称：高压开关规格型号：PJG-1006/Y 编号：P-09 控280KW 3#泵Ie=280/=26.9A CT为100/5( 1 )过负荷保护整定值为：IZ仁K1le( K1")=X =(A) 取35A CT为100/5，3520= 整定值取2Ald=K2 IZ1 (K2=a 5)=5X35=175ACT为100/5 ,时限取10S，根据设备实际情况，速断取12A10、名称：高压开关规格型号：PJG-4006/Y 编号：P-1 0 控500KVA、800KVA 移变所带负荷1300KW Ie=119A CT为400/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X 119=120(A) CT为400/5, 120/80=1.5根据设备实际情况，整定值取1.4A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=3X 120=360ACT为400/5 ,时限取5S 360/80=,根据设备实际情况，速断取4A11、名称：高压开关规格型号：PJG-4006/Y 编号：P-08 控-550 变电所II 路变压器所带负荷2420KW Ie=233A CT为400/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X 233=280(A) CT为400/5, 280/80=整定值取3.5A( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=X 280=980ACT为400/5=80 ,时限取3S，980/80= (A) 速断取12A12、名称：高压开关规格型号：PJG-4006Y编号：P-19控I路进线所带负荷1337KW Ie=153A CT为400/5( 1)过负荷保护整定值为：IZ仁K1le( K1")=X 153=199.8A) 取200A CT为400/5,200/80= 整定值取3A( 2)速断整定值为：Id=K2 IZ1 (K2=3^ 5)=3X 200=600ACT为400/5=80 ,时限取2S , 600/80= (A) 根据设备实际情况，速断取5A井下米绞车房名称：高压开关规格型号：KYGG编号：1649 所带负荷260KW Ie=25A CT 为75/5 ( 1)过负荷保护整定值为：IZ仁K1le( K1")=X 25=(A) CT=75/5 整定值取2.5A 时限( 2)速断整定值为：Id=K2 IZ1 (K2=a 5)=5X =162.5A CT=755，取11A低压馈电开关-204 配电室1、名称：馈电开关规格型号：KBZ-400/1140II 编号：4028 所带负荷41KW( 1 ) Iz=X 41= 取50A( 2)短路整定值为：Id=8 Iz=50X 8=400A(3)灵敏度系数校验换算电缆长度为50m，查表两相短路4620A4620/400=> 符合要求2、名称：馈电开关规格型号：KBZ-400/1140II编号：4030所带负荷75KW人行车及主副井(1) Iz=X 75=90A( 2)短路整定值为：Id=8 lz=8X 90=720A(3)灵敏度系数校验换算电缆长度为137m，查表两相短路3380A 3380/720=> 符合要求3、名称：馈电开关规格型号：KBZ-400/1140II 编号：4045 所带负荷100KW-204I 路总开关(1) Iz=x 100=120A( 2)短路整定值为：Id=8 Iz=8x120=960A(3)灵敏度系数校验换算电缆长度为2m，查表两相短路2684A2684/960=> 符合要求4、名称：馈电开关规格型号：KBZ-400/1140II 编号：4046 所带负荷100KW-204II路总开关( 1 )Iz=x 100=120A( 2)短路整定值为：Id=8 Iz=8x120=960A(3)灵敏度系数校验换算电缆长度为2m，查表两相短路2684A2684/960=> 符合要求-520 配电室低压馈电开关1、名称：馈电开关规格型号：KBZ-400/1140II 编号：4060 备用暂整定为18A2、名称：馈电开关规格型号：KBZ-400/1140II 编号：4012所带负荷116KW控-520 及-410( 1 )Iz=x 116=140A( 2)短路整定值为：Id=8 lz=8X 140=1120A(3)灵敏度系数校验换算电缆长度为300m,查表两相短路2058A2058/1120=> 符合要求3、名称：馈电开关规格型号：KBZ-400/1 1 40I I 编号：4013 所带负荷335KW2 路总开关(1) Iz=X 335=402A 取400A( 2)短路整定值为：Id=8 Iz=8X 400=3200A(3)灵敏度系数校验换算电缆长度为20m，查表两相短路5368A5368/3200=> 符合要求4、名称：馈电开关规格型号：KBZ-400/1 1 40I I 编号：4014 所带负荷150KW-520I 路总开关( 1 )Iz=X 150=180A 取400A( 2)短路整定值为：Id=8 Iz=8X180=1440A(3)灵敏度系数校验换算电缆长度为20m,查表两相短路5368A5368/1440=> 符合要求开关整定计算机电设备科二零一四年。
综合继电保护电流整定值的计算案例
一例6kv高压柜综合继电保护电流整定值的计算变配电所的6kV 高压柜内的综合继电保护进行电流整定值的计算，变配电所包括两组高压开关柜，一组开关柜包括进线柜、母联柜和消防泵(电机)，另一组开关柜包括进线柜、消防泵和变压器，主要对这两组开关柜中的进线柜和母联柜进行过电流保护、带时限电流速断保护;对消防泵(电机)进行反时限过电流保护、电流速断保护和低电压保护;对变压器进行过电流保护和电流速断保护。
整定时间的确定要根据现场情况，并要考虑上下级的电流保护整定时间，最后得出继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求。
某一个变配电所的6kV 高压开关柜的继电保护电流整定值的计算。
1 号高压开关柜组中包含：#1 进线、母联、消防泵1 和消防泵3。
2 号高压开关柜组中包含：#2 进线、消防泵2 和#1 变压器。
三个消防泵的功率和接线方式是一致。
(消防泵即是电动机)现有数据：变电所的6kV 母线短路容量。
总变电所6kV 母线最大运行方式的短路容量为Smax=153.3MVA,最小运行方式下的短路容量为Smin=113.3MVA，总变电所与控制楼变配电所相距2km，计算到变配电所6kV 母线处的最大运行方式下的短路容量为145.63MVA，最小运行方式下的短路容量为107.64MVA[1]。
由已知条件可以得出：最大运行方式下，变配电所母线三相短路超瞬态电流I″2k3max=14.0kA，#1 变压器的容量为630kVA，其阻抗平均值(归算到400V，MΩ)为电阻：2.26，电抗：15.07;变压器高压侧系统的阻抗(归算到400V，MΩ)为电阻：0.12，电抗：1.2，变压器低压网络三相短路电流为(c=1.05,Un=380V，R=2.38,X=16.27)最大运行方式下，变压器低压网络三相短路电流为13.99kA，流过高压侧的短路电流为932A;最小运行方式下，配电所母线三相短路超瞬态电流I″2k3min=10.4kA;#1 变压器的容量为630kVA，其阻抗平均值(归算到400V，MΩ)为电阻：2.26，电抗：15.07;变压器高压侧系统的阻抗(归算到400V，MΩ)为电阻：0.16，电抗：1.59，变压器低压网络三相短路电流为(c=1.05,Un=380V，R=2.42,X=16.66)最小运行方式下，变压器低压网络三相短路电流为13.67kA，流过高压侧的短路电流为911A。

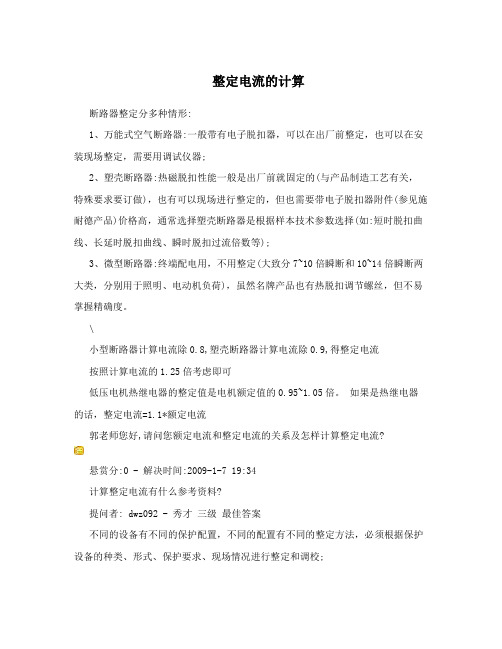

整定电流的计算
整定电流的计算断路器整定分多种情形:1、万能式空气断路器:一般带有电子脱扣器，可以在出厂前整定，也可以在安装现场整定，需要用调试仪器;2、塑壳断路器:热磁脱扣性能一般是出厂前就固定的(与产品制造工艺有关，特殊要求要订做)，也有可以现场进行整定的，但也需要带电子脱扣器附件(参见施耐德产品)价格高，通常选择塑壳断路器是根据样本技术参数选择(如:短时脱扣曲线、长延时脱扣曲线、瞬时脱扣过流倍数等);3、微型断路器:终端配电用，不用整定(大致分7~10倍瞬断和10~14倍瞬断两大类，分别用于照明、电动机负荷)，虽然名牌产品也有热脱扣调节螺丝，但不易掌握精确度。
\小型断路器计算电流除0.8,塑壳断路器计算电流除0.9,得整定电流按照计算电流的1.25倍考虑即可低压电机热继电器的整定值是电机额定值的0.95~1.05倍。
如果是热继电器的话，整定电流=1.1*额定电流郭老师您好,请问您额定电流和整定电流的关系及怎样计算整定电流?悬赏分:0 - 解决时间:2009-1-7 19:34计算整定电流有什么参考资料?提问者: dwz092 - 秀才三级最佳答案不同的设备有不同的保护配置，不同的配置有不同的整定方法，必须根据保护设备的种类、形式、保护要求、现场情况进行整定和调校;保护定值的计算不是很复杂，但没有经验，没有基础，计算也是不好入手的，只要计算一次，就顺手了;以10KV配电变压器为例，一般配电变压器装设过电流和速断保护;过流保护一般取额定电流的1.2-1.5倍，速断保护一般取额定电流的5-7倍;最后还要根据装设地点的短路电流大小，校验保护的灵敏度;许多书上有保护定值的计算过程案例，你可以参考，但工程实践中，大多用经验公式，来得更快，更直接有效。
电工常用口诀--电动机电流计算(2008-11-11 18:14:53)分类:自控标签:自控仪表 it电工常用口诀--电动机电流计算1、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流。
馈电开关整定值计算与设置
馈电开关整定值计算与设置
《煤矿安全规程》第四百五十一条规定：井下由采区变电所、移动变电站、或者配电点引出的馈电线上，必须具有短路、过负荷和漏电保护。
一、过载保护
第一，确定负荷电流。
负荷电流的确定可以通过计算获得。
例如，一台馈电开关所带的负荷有1台55kW钻车，1台18.5kW的水泵和一台5.5kW的喷浆机，电源电压为1140V，那么其额定电流和为：
（55+18.5+5.5）×0.65=51.35（A）
说明：1140V电压等级，每1KW需要的电流是0.65A，660V电压等级，每1KW 需要的电流是1.15A。
第二，确定过电流整定值
根据负荷电流，可以取其过电流值为55A。
过电流时馈电开关的动作时间参看文章《025【大拿之路】华荣KBZ2-500/1140（660）馈电开关简介》。
二、短路保护
保护装置的动作电流应躲开最大一台电动机的起动电流与除最大一台电动机外，其余用电设备的额定电流之和。
第一，计算短路保护动作电流。
以过载保护中所讲例子为例，那么短路保护动作电流为：
55×0.65×5+（18.5+5.5）×0.65=194.35（A）
说明：馈电最大起动电流计算时，必须取最大负荷的起动电流与其它负荷额定电流的和，起动电流一般为额定电流的5～6倍。
第二，确定短路整定倍数。
短路电流值的整定倍数为：短路动作电流÷过流整定值=194.35÷55=5.35
取整定倍数为6。
第三，确定短路整定值
短路整定值为：过流整定值×短路整定倍数=55×6=330（A）。
电气设备整定值计算
矿用电气设备整定值计算㈠移动变电站整定值计算方法1、低压侧整定值计算⑴短路电流整定值计算①负荷额定电流计算：Φ⋅⋅=cos 3U P I e 式中，I e —负荷额定运行时的电流；P —负荷的额定功率；U —负荷的额定电压；Φcos —负荷自身的功率因数。
②变压器所带全部负荷的最大启动电流计算：}],,,max[{],,,max[821211∑-+=ei e e ei ei e e Q I I I I I I I I ΛΛ 短路倍数1][111+=L Q I I X短路电流整定值：111X I I L d ⋅=式中，1Q I —变压器低压侧所带全部负荷的最大启动电流；],,max [21ei e e I I I Λ—所有负荷中额定功率最大的设备额定运行时的电流；8—通常取额定电流的8-10倍为设备启动电流，取值8； ∑ei I ———所有设备额定运行时的电流之和；1X ———短路整定倍数；1L I ———变压器低压侧额定电流。
⑵过载电流整定值计算所带全部设备的额定电流之和：∑=ei I I 1 过载倍数：101]10[113+⨯=L I I X 低压侧过载电流整定值：311X I I L g ⋅=式中，1I —所带全部设备的额定电流之和；3X —低压侧过载整定倍数；1L I —变压器低压侧额定电流。
2、高压侧整定值计算 变压器变比公式：1221I I U U K == 式中，1U —变压器高压侧额定电压；2U —变压器低压侧额定电压；1I —变压器高压侧额定电流；2I —变压器低压侧额定电流。
⑴短路电流整定值计算根据变压器变比公式可知，低压侧最大启动电流所对应的高压侧电流：1212Q Q I U U I ⋅= 短路倍数：1][222+=L Q I I X短路电流整定值：222X I I L d ⋅=式中，2Q I —低压侧最大启动电流所对应的高压侧电流；2X —变压器高压侧短路电流整定倍数；2L I —变压器高压侧的额定电流；2d I —变压器高压侧短路电流整定值。
中央变电所过流整定及短路电流计算
中央变电所过流整定及短路电流计算1、2、3#QBGZ-50型高压启动器整定电流及短路电流计算变电所开关QBGZ－50 A计算1、电流互感器比：50/52、总功率：∑P e＝280KW3、最大负荷：P nx=280KW4、过流保护整定：整定电流：I Z＝280×/√3×10*0.8＝20.2AIz=20.2*1.1=22.2A,取23A5、短路保护整定值：I d=280/(1.732*10*0.8)*8 =177.8An＝177.8/23=7.73,取8倍高压启动器计算两相短路电流：高压启动器电压10000V,容量280KVA,变压器变比:Kb=1，系统短路容量为系统短路容量1.732*10.5*5.5=100MVA10KV电缆Lg=0.06km系统电抗：Xx=0.0144查表得：Xo=0.08Ω/kmRo=0.6Ω/km,高压电缆电阻、电抗：Xg=XoxLg=0.0816ΩRg=Rox Lg=0.612Ω变压器电阻、电抗：Xb=0.0914ΩRb=0.0148ΩΣX1= Xx+Xg/Kb²+Xb=0.107ΩΣR1=Rg/Kb²+Rb=0.023ΩId（2）16=Ue/2√(ΣR)²+(ΣX)²=5474A灵敏度校验：Id（2）16/KbIz=5474/8.3*36=18.3＞1.5（三大保护细则第12页）Id（2）16/KbIz=5474/8.3*8=82.4＞1.5满足灵敏度要求。
7、8、18#高防开关整定电流及短路电流计算变电所开关PJG40－50 A高防开关计算1、电流互感器比：50/52、总功率：∑P e＝280KW3、最大负荷：P nx=280KW4、过流保护整定：整定电流：I Z＝280×/√3×10*0.8＝20.2AIz=20.2*1.1=22.2A,取25A5、短路保护整定值：I d=280/(1.732*10*0.8)*8 =177.8An＝177.8/25=7.11,取8倍10#、12#高防开关整定电流及短路电流计算一、变电所开关PJG40－1000 A计算1、电流互感器比：100/52、总功率：∑P e＝800KW3、最大负荷：P nx=45KW4、短路保护整定值：n≥（I Qe＋Kx·∑I）/K b·I gen—互感器二次额定电流（5A）的倍数I Qe―最大起动电流：45*8 A∑I－其它电动机额定电流之和：755*0.3AKx－需用系数：0.3－1K b－变压器的变压比：14.4（690V）I ge－高压配电装置额定电流：100An≥（45*8*1.1＋0.3×755*1.1）/14.4×100≥0.44倍取n＝2倍短路电流整定：2×5＝10A整定档位：1.6档5、过流保护整定：整定电流：I Z＝800/√3×10＝46A6、计算两相短路电流：（按照三大保护114页计算）1、1#、2#变压器二次电压660V,一次电压10KV,容量800KVA,变压器变比:Kb=14.4，系统短路容量为系统短路容量1.732*10.5*5.5=100MVA，10KV电缆Lg=0.02km，系统电抗：Xx=0.0048查表得：Xo=0.08Ω/kmRo=0.6Ω/km,高压电缆电阻、电抗：Xg=XoxLg=0.0016ΩRg=Rox Lg=0.012Ω变压器电阻、电抗：Xb=0.034ΩRb=0.0039ΩΣX1= Xx+Xg/Kb²+Xb=0.03ΩΣR1=Rg/Kb²+Rb=0.003ΩId（2）12=Ue/2√(ΣR)²+(ΣX)²=11401A灵敏度校验：Id（2）1/KbIz3=11401/1.732*14.4*46=9.9＞1.5（三大保护细则第12页）Id（2）1/KbIz3=11401/1.732*14.4*10=45.7＞1.5（三大保护细则第12页）满足灵敏度要求。
开关整定计算说明书
开关整定计算说明书############################################################################### 计算公式及参数：开关正常工作负荷电流计算：ϕcos 3⨯⨯∑⨯=∑e e x e U P K I ；e P ∑：负荷功率（KW ）；通过开关最大负荷电流计算：e x qe e I K I I ∑⨯+=∑(A)；x K ：需用系数； 通过熔断器最大负荷电流e x relqe e I K K I I ∑⨯+=∑；rel K ：可靠系数；通过变压器高馈最大负荷电流bex qe e K I K I I ∑⨯+=∑；b K ：变压器变比；过负荷整定计算：()dz d s I n I K ⨯=2min；短路保护整定计算：()dz d s I I K 2min =；ϕcos ：功率因数；e U ：工作电压；()2min d I ：两相短路电流；s K ：灵敏度系数；z I ：保护整定值。
该公式来源于《煤矿井下供电的三大保护细则》第6-10页。
###############################################################################低压开关整定通知单2008 年 8 月6 日开关整定短路电流验算单1、开关123的保护整定计算与校验：过负荷整定计算：()dzd s I n I K ⨯=2min= 1482.395×120 =2.47>1.2；校验结果：合格。
通过开关最大负荷电流e x qe e I K I I ∑⨯+=∑=517.5 +1×60= 577.5 A ； 短路保护刻度整定值取为600(A)；短路保护整定计算：()dzds I I K 2min == 1482.39600 = 2.47>1.5；校验结果：合格。
按计算选开关为KBZ-400/660。
整定电流的计算公式
整定电流的计算公式整定电流的计算公式动作时间和热元件整定电流口诀：电机起动星三角，起动时间好整定；容量开方乘以二，积数加四单位秒。
电机起动星三角，过载保护热元件；整定电流相电流，容量乘八除以七。
说明：（1）QX3、QX4系列为自动星形-三角形起动器，由三只交流接触器、一只三相热继电器和一只时间继电器组成，外配一只起动按钮和一只停止按钮。
起动器在使用前，应对时间继电器和热继电器进行适当的调整，这两项工作均在起动器安装现场进行。
电工大多数只知电动机的容量，而不知电动机正常起动时间、电动机额定电流。
时间继电器的动作时间就是电动机的起动时间（从起动到转速达到额定值的时间），此时间数值可用口诀来算。
（2）时间继电器调整时，暂不接入电动机进行操作，试验时间继电器的动作时间是否能与所控制的电动机的起动时间一致。
如果不一致，就应再微调时间继电器的动作时间，再进行试验。
但两次试验的间隔至少要在90s以上，以保证双金属时间继电器自动复位。
（3）热继电器的调整，由于QX系列起动器的热电器中的热元件串联在电动机相电流电路中，而电动机在运行时是接成三角形的，则电动机运行时的相电流是线电流（即额定电流）的1/√3倍。
所以，热继电器热元件的整定电流值应用口诀中“容量乘八除以七”计算。
根据计算所得值，将热继电器的整定电流旋钮调整到相应的刻度-中线刻度左右。
如果计算所得值不在热继电器热元件额定电流调节范围，即大于或小于调节机构之刻度标注高限或低限数值，则需更换适当的热继电器，或选择适当的热元件。
容量＝额定电流*额定电压*（根号3）*功率因数(功率因数一般取0.8)首先考虑断路器脱扣保护方式,一般说超过断路器的整定电流,断路器会脱扣保护,所以250安的断路器在接入负荷时应考虑20%的富裕量,正常负荷电流最好不要超过200安.短延时电流整定计算短延时动作电流整定值按下式选用式中Isd——短延时动作电流，A；Id——线路计算负载电流，A；KS——电动机的起动电流倍数IN——电动机额定电流，A。
电流整定计算方法
第一节短路电流的计算方法第1条选择短路保护装置的整定电流时，需计算两相短路电流值，可按公式（1）计算式中Id(2)——两相短路电流，A；∑R、∑X——短路回路内一相电阻、电抗值的总和，Ω；Xx——根据三相短路容量计算的系统电抗值，Ω；R1、X1——高压电缆的电阻、电抗值，Ω；Kb——矿用变压器的变压比，若一次电压为6000V，二次电压为400、690、1200V时，变比依次为15、8.7、5；当一次电压为3000V，二次电压为400V时，变压比为7.5；Rb、Xb——矿用变压器的电阻、电抗值，Ω；R2、X2——低压电缆的电阻、电抗值，Ω；Ue——变压器二次侧的额定电压，对于380V网路，Ue以400V 计算；对于660V网路，Ue以1200V计算；对于127V网路，Ue以133V计算。
利用公式（1）计算两相短路电流时，不考虑短路电流周期分量的衰减，短路回路的接触电阻和弧电阻也忽略不计。
若需计算三相短路电流值，可按公式（2）计算：Id(3) =1.15Id(2) （2）式中Id(3) ——三相短路电流，A。
第2条两相短路电流还可以利用计算图（或表）查出。
此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度，从图或表中查出。
电缆的换算长度可根据的电缆的截面、实际长度，从表中直接查到，也可以用公式（3）计算得出。
LH=K1L1+K2L2+……+KnLn+Lx+KgLg式中LH——电缆总的换算长度，m；K1、K2……Kn——换算系数，各种截面电缆的换算系数，可从表中查得；L1、L2……Ln——各段电缆的实际长度，m；Lx——系统电抗的换算长度，m；Kg——6KV电缆折算至低压侧的换算系数；Lg——6KV电缆的实际长度，m。
电缆的换算长度，是根据阻抗相等的原则将不同截面和长度的高、低压电缆换算到标准截面的长度，在380V、660V、1140V系统中，以50mm2作为标准截面；在127V系统中，以4mm2作为标准截面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低防开关整定计算 一、 过流保护： 1、 整定原则: 过流整定选取值I过流应依据开关可调整范围略大于或等于所带设备额定电流Ie。如果低防开关带皮带负荷，为躲过皮带启动电流，过流整定值I过流应依据开关可调整范围取所带设备额定电流Ie的1.5倍。低防总开关过流整定值考虑设备同时运行系数和每台设备运行时的负荷系数（取同时系数Kt=0.8－0.9，负荷系数取Kf＝0.8－0.9），在选取时总开关过流整定值应为各分开关（包括照明综保）过流整定值乘以同时系数Kt和负荷系数Kf。（依据经验，如果总开关所带设备台数较少，同时系数可取0.9）。 2、 计算公式（额定电流Ie） Ie=Pe/（Ue cosФ） Pe：额定功率（W） Ue：额定电压（690V） cosФ：功率因数（一般取0.8） 注：BKD1-400型低防开关过流整定范围（40-400A） BKD16-400型低防开关过流整定范围（0-400A） 二、 短路保护 （一）、BKD16-400型 1、 整定原则： 分开关短路保护整定值选取时应小于被保护线路末端两相短路电流 值，略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，取值时应为过流值的整数倍，可调范围为3-10Ie。 总开关短路保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，大于任意一台分开关的短路定值。选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为3-10Ie。 2、 计算原则： 被保护线路末端两相短路电流计算时，阻抗值从变压器低压侧算起，加上被保护线路全长的阻抗（总开关计算被保护线路的阻抗时，电缆阻抗忽略不计，只考虑变压器二次侧阻抗值）。被保护设备所带负荷中的最大负荷的启动电流按该设备额定电流的5－7倍计算。 3、 计算公式： （1）变压器阻抗：Zb（6000）=Ud%×Ue2/Se Ud%：变压器阻抗电压 Ue ：变压器额定电压（6000V） Se：变压器容量（VA） （2）换算低压侧（690V）后的阻抗 Zb（690）=（690/6000）2×Zb（6000） （3）被保护线路的阻抗 电抗：XL=XOL（XO千伏以下的电缆单位长度的电抗值：0.06欧姆/千米；L：线路长度km） 电阻：RL=L/DS＋Rh L：线路长度（米） S：导线截面积（毫米2） D：电导率（米/欧*毫米2，铜芯软电缆按65oC时考虑取42.5，铜芯铠装电缆按65oC时考虑取48.6） Rh：短路点电弧电阻，取0.01欧 电缆的阻抗ZL＝ 所以总阻抗Z总＝Zb（690）＋ZL （4）两相短路电流计算 I短＝Ue（690）/2Z总 （二）BKD1-400型 1、 整定原则： 分开关近短保护整定值选取时应略小于被保护线路末端两相短路电流值，可调范围为400－4000A。远短保护整定值选取时应略大于或等于被保护设备所带负荷中最大负荷的起动电流加其它设备额定电流之和，可调范围为200－2200A。 总开关近短保护整定值应小于依据变压器二次侧阻抗值算出的两相短路电流值，选取时依据情况取依据变压器二次侧阻抗值算出的两相短路电流值0.2－0.4倍，可调范围为400－4000A。远短保护整定值应大于任意一台分开关近短的短路定值，小于总开关近短保护定值，可调范围为200－2200A。 2、 计算原则： 同BKD16-400型低防开关的计算。 3、 计算公式： 同BKD16-400型低防开关的计算。 三、短路定值灵敏度校验 1、对于短路定值分为近短和远短的开关（如BKD1-400型低防开关），应分别校验近短和远短的灵敏度： Id(2)/I近≥1.2
Id(2)/I远≥1.5 式中Id(2)—被保护电缆线路最远点的两相短路电流值（A） I近—近短的电流整定值（A） I远—远短的电流整定值（A） 2、其他型开关按下式校验： Id(2)/I短≥1.5 式中Id(2)—被保护电缆线路最远点的两相短路电流值（A） I短—短路保护选取整定值（A） 电气开关电流整定值计算记录 使用地点 计算内容、步骤及结果 整定值
井 下 变 电 所 1、在用的电气开关 （1）、真空馈电开关：KBZ-400 四台 （2）、真空电磁启动器：QBZ-80/660（380） 一台 （3）、干式变压器：KBSG-T-500/6 二台 (4)、真空馈电总开关：KBZ-630 二台 2、在用设备 （1）一号馈电总负荷为 150KW（最大负荷40KW电机） （2）二号馈电总负荷为 165KW （最大负荷75KW电机） （3）三号馈电总负荷为 165KW （最大负荷75KW电机） （4）四号馈电总负荷为 170KW （最大负荷30KW电机） （5）照明综保、信号综保总负荷为8KW 3、用电设备的额定电流 （1）一号馈电：Ie1 =1.2×150= 180A（最大负荷电流48A） （2）二号馈电：Ie1 =1.2×165= 198A（最大负荷电流90A） （3）三号馈电：Ie1 =1.2×165=198A(最大负荷电流90A） （4) 四号馈电：Ie1 =1.2×170=204A（最大负荷电流36A） （5）照明综保、信号综保：Ie1 =1.2×8=9.6A 4、计算用电设备启动电流： 求：IeQ=？ 利用公式：IeQ=（4~8）Ie 取系数为5 分别的得到： （1）一号馈电最大负荷启动电流： IEq1=5Ie =5×48=240A （2）二号馈电最大负荷启动电流：IEq1=5Ie =5×90=450A （3）三号馈电最大负荷启动电流：IEq1=5Ie =5×90=450A（4)四号馈电最大负荷启动电流： IEq1=5Ie =5×36=180A （5）照明综保、信号综保启动电流：IEq1=5Ie =5×4.8=24A 5、各开关电流整定值： 求：IZ=？ 利用公式：I总Z= IEq大／（1.8～2.5）+∑Ie ① 取热熔断系数为2.3 I总Z= IEq大／（1.8～2.5） ② （1）、计算变电所一号馈电开关KBZ-400电流整定值： 根据公式①得： 利用公式：IZ1= IeQ大 ／2.3 =240/2.3 =104A 取整定值： 150A （2）、计算变电所二号馈电开关KBZ-400电流整定值： 根据公式 ①得： 1、井下总开关整定值：600A 2、一号馈电整定值：150A 3、二号馈电整定值：200A 4、三号馈电整定值：200A 5、四号馈电整定值：100A IZ2= IeQ大 ／2.3 = 450／2.3 =195.5A 取整定值：200A （3）、计算变电所三号馈电开关KBZ-400电流整定值： 根据公式 ①得：IZ3=195.5A取整定值：200A （4）、计算变电所四号馈电开关KBZ-400电流整定值： 根据公式 ①得：IZ4=78.5A取整定值：100A （5）、计算变电所照明综保、信号综保QBZ-80/660（380）电流整定值： 根据公式 ①得：IZ5=10.4A取整定值：20A （6）、计算变电所真空馈电总开关：KBZ-630电流整定值： 根据公式 ①得：IZ总=589.6A取整定值：600A 使用地点 计算内容、步骤及结果 整定值
井 下 大 泵 房
1、 在用的电气开关 （1）、真空电磁起动器：QBZ-200 三台 （2）、真空电磁开关：QBZ-80 一台 （3）、三相异步电动机：YB2-280S-4 三台 （4）、真空馈电开关： KBZ-400 三台 2、 在用设备 （1）、MD46-50×6主排水泵 三台 （2）、潜水泵 二台 （3）、综合保护 二台 3、用电设备的额定电流 （1）、MD46-50×6主排水泵：Ie1 =1.2×75= 90A （2）、潜水泵： Ie1 =1.2×3.5= 4.2A （3）、综合保护： Ie1 =1.2×4=4.8A 4、计算各电机启动电流： 求：IeQ=？ 利用公式：IeQ=（4~8）Ie 取系数为5 分别的得到： （1）、MD46-50×6主排水泵：IEq1=5Ie =5×90=450A （2）、潜水泵： IEq2=5Ie =5×4.2=21A （3）、综合保护： IEq1=5Ie =5×4.8=24A 5、各开关电流整定值： 求：IZ=？ 利用公式：I总Z= IEq大／（1.8～2.5）+∑Ie ① I总Z= IEq／（1.8～2.5） ② 取热熔断系数为2.3 （1）、计算井下开关QBZ-200电流整定值： 根据公式①得： 利用公式：I总Z= IeQ大 ／2.3
=450/2.3 =194.6A 取整定值： 200A （2）、计算总开关KBZ-400电流整定值： 根据公式①得： 利用公式：I总Z= IeQ大 ／2.3+∑Ie =194.6+4.2+4.8 =203.6A 取整定值： 250A
1、 总开关整定值：250A 2、 主排水泵整定值：200A 3、 潜水泵整定值：10A 使用地点 计算内容、步骤及结果 整定值 井 下 大 泵 房
（3）、计算潜水泵电流整定值： 根据公式②得： IZ1= IEq1 ／2.3 =21／2.3 =9.1A 取整定值：10A （4）、计算ZBZ-4.0M综合保护电流整定值： 根据公式②得： IZ1= IEq1 ／2.3 =24／2.3 =10.4A 取整定值：30A
4、 综合保护整定值：30A
