砖混结构设计详解(1)
多层砖混住宅结构设计应用
多层砖混住宅结构设计第二篇建筑图分析第三篇结构模型的建立（ＰＫＰＭ版本）在ＰＫＰＭ中输入之后如图这里我们需要强调一点, 就是结构板的划分. 砖混结构特别是住宅的板划分, 我们不应该破坏建筑房间的划分, 试想如果你家的房子在中部有一道梁是否很影响使用？如果被逼无奈一定要破坏建筑房间, 也一定要避开房间中部, 尽可能形成较大的使用空间, 梁高也不宜太高.下面是建筑第二层PKPM第二标准层建筑阁楼层结构第三标准层建筑屋面图结构第四标准层在建立模型的时候, 不同于框架结构的是, 我们必须时时对照建筑立面图以及门窗表, 因为我们必须把各洞口准确的输入墙中, 这个很重要．另外必须要说明的是, 这时我们还没有输入构造柱（图中的构造柱是后面加上的）在与建筑图对照建立模型的过程中, 我们仅仅是输入了墙, 洞口以及划分板分的单梁和阳台挑梁等．另外需要强调的是, 建模过程实际是把具体的建筑模型化, 我们不必要求非常精准的和实物产生对照关系, 一个宗旨就是荷载准确的前提下尽可能的简化, 力求使计算简化避免出错．所以模型中的突窗及坡屋顶都已经没有体现出来, 关于坡屋顶的建模的问题请参考：第四篇输入次梁楼板信息第五篇平面荷载输入下面是第一标准层楼面活荷载截图前面已经提到第一结构层实际是从建筑第二层的楼面向下看所看到的东西, 那么加载在第一标准层上的荷载实际应该是建筑第二层的楼面以上, 建筑第三层楼面以下的部分所涉及的荷载. 在砖混中实际要输入的梁上荷载是很少的, 主要是填充墙（多数是１２０的）和没有被作为承重构件而没有输入模型的部分, 还有阳台栏杆等构件上的荷载, 计算时也根据材料及其尺寸自行计算输入. 下面是第一标准层梁上荷载截图.需要补充一点, 我们有时要根据板块划分的实际情况来调整板的类别, ＰＫＰＭ默认除了不规则板均为双向板, 但板已经不是双向板时, 我们需要手工调整为单向板. 另外此处我们是按楼梯板厚为０输入的楼梯, 不再将荷载手工加上, 但我们必须要调整楼梯这块０厚板的受力方式, 按实际调整. 如下图. 切记恒荷载和活荷载都要调整, 如果是开房间洞的方式输入楼梯, 则也要手工把荷载加在两受力边, 荷载需要自己导算.其实种类的荷载, 比如柱间荷载, 节点荷载, 比较少用, 这里也未涉及就不讲了, 其他标准层的输入方式也和第一标准层类似, 大家可以自行输入．只要算清了荷载, 应该是没有什么大问题的, 需要注意一点的就是屋面要分清是否上人, 是否有水箱, 水箱的传力方式是怎么样的．当有水箱存在时, 要注意这时候梁上就有恒荷载与活荷载两种荷载别算错了, 当然这个实例是没有这些东西的, 比较简单．。

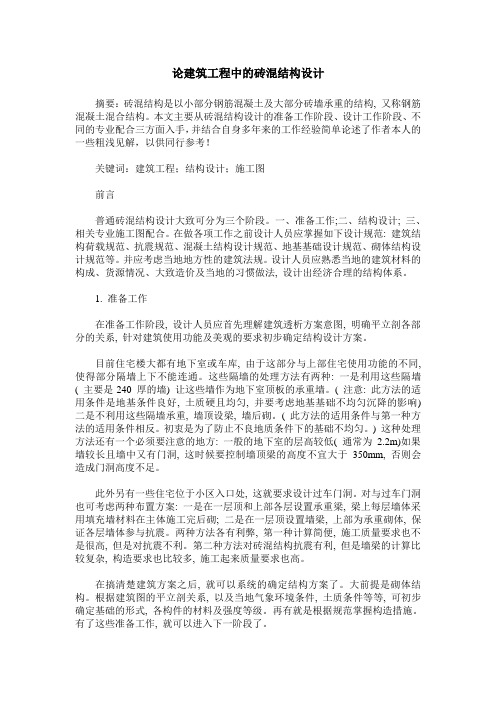

论建筑工程中的砖混结构设计
论建筑工程中的砖混结构设计摘要：砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构, 又称钢筋混凝土混合结构。
本文主要从砖混结构设计的准备工作阶段、设计工作阶段、不同的专业配合三方面入手，并结合自身多年来的工作经验简单论述了作者本人的一些粗浅见解，以供同行参考！关键词：建筑工程；结构设计；施工图前言普通砖混结构设计大致可分为三个阶段。
一、准备工作;二、结构设计; 三、相关专业施工图配合。
在做各项工作之前设计人员应掌握如下设计规范: 建筑结构荷载规范、抗震规范、混凝土结构设计规范、地基基础设计规范、砌体结构设计规范等。
并应考虑当地地方性的建筑法规。
设计人员应熟悉当地的建筑材料的构成、货源情况、大致造价及当地的习惯做法, 设计出经济合理的结构体系。
1. 准备工作在准备工作阶段, 设计人员应首先理解建筑透析方案意图, 明确平立剖各部分的关系, 针对建筑使用功能及美观的要求初步确定结构设计方案。
目前住宅楼大都有地下室或车库, 由于这部分与上部住宅使用功能的不同, 使得部分隔墙上下不能连通。
这些隔墙的处理方法有两种: 一是利用这些隔墙( 主要是240 厚的墙) 让这些墙作为地下室顶板的承重墙。
( 注意: 此方法的适用条件是地基条件良好, 土质硬且均匀, 并要考虑地基基础不均匀沉降的影响) 二是不利用这些隔墙承重, 墙顶设梁, 墙后砌。
( 此方法的适用条件与第一种方法的适用条件相反。
初衷是为了防止不良地质条件下的基础不均匀。
) 这种处理方法还有一个必须要注意的地方: 一般的地下室的层高较低( 通常为 2.2m)如果墙较长且墙中又有门洞, 这时候要控制墙顶梁的高度不宜大于350mm, 否则会造成门洞高度不足。
此外另有一些住宅位于小区入口处, 这就要求设计过车门洞。
对与过车门洞也可考虑两种布置方案: 一是在一层顶和上部各层设置承重梁, 梁上每层墙体采用填充墙材料在主体施工完后砌; 二是在一层顶设置墙梁, 上部为承重砌体, 保证各层墙体参与抗震。
建筑结构形式之砖混结构式
(⼀)砖混结构建筑物的构造
砖混结构建筑物主要由以下部分构成：
1．屋盖(屋顶)。
砖混结构建筑物的屋盖是安装在墙体上的，屋盖起两种作⽤，⼀是承受屋顶上的荷载，如雪荷载。
另外还起围护作⽤，⼀般在钢筋混凝⼟屋⾯板上做加⽓混凝⼟块保温层和油毡防⽔层来实现防⾬防雪、保温隔热功能。
2．砖墙。
砖墙按所处位置分为内墙、外墙。
外墙与室外接触，受风⾬浸蚀，起围护作⽤。
内墙起分隔作⽤。
砖墙⼜分承重墙和⾃承重墙。
承重墙⽀撑楼板传递的荷载。
考试⼤伴你同⾏
3．钢筋混凝⼟楼盖板。
楼盖板将家具重量、⼈的重量等楼层荷载传给墙体。
4．楼梯。
是楼层间的重要通道。
5．砖基础。
砖混结构建筑物的基础多为条形砖基础，承担由墙体下来的荷载，并把荷载传给地基。
6．门窗及其他。
组成砖混结构建筑物的还有门、窗、阳台、⾬篷、台阶、散⽔等。
(⼆)砖混结构建筑物的结构特征
砖混结构建筑物是由屋盖、墙体、楼板、过梁、砖基础构成的承重结构体系。
主要特征是结构荷载是通过屋盖、楼板传到承重墙上，再由承重墙传到基础。
其传⼒⽅向为板⼀墙⼀基础，或为板⼀梁⼀墙⼀基础。
因此承重墙砌筑质量的好坏、砌体强度的⼤⼩直接关系到砖混结构建筑物的质量和寿命。
基础不均匀下沉，承重墙体出现裂缝，将意味着砖混结构建筑物的整体破坏。
砖混结构
砖混结构砖混结构是指建筑物中竖向承重结构的墙、柱等采用砖或者砌块砌筑，横向承重的梁、楼板、屋面板等采用钢筋混凝土结构。
也就是说砖混结构是以小部分钢筋混凝土及大部分砖墙承重的结构。
砖混结构是混合结构的一种，是采用砖墙来承重，钢筋混凝土梁柱板等构件构成的混合结构体系。
适合开间进深较小，房间面积小，多层或低层的建筑，对于承重墙体不能改动，而框架结构则对墙体大部可以改动。
建筑特点框架结构住宅的承重结构是梁、板、柱，而砖混结构的住宅承重结构是楼板和墙体。
在牢固性上，理论上说框架结构能够达到的牢固性要大于砖混结构，所以砖混结构在做建筑设计时，楼高不能超过6层，而框架结构可以做到几十层。
但在实际建设过程中，国家规定了建筑物要达到的抗震等级，无论是砖混还是框架，都要达到这个等级，而开发商即使用框架结构盖房子，也不会为了提高建筑坚固程度而增加投资，只要满足抗震等级就可以了。
在隔音效果上来说，砖混住宅的隔音效果是中等的，框架结构的隔音效果取决于隔断材料的选择，一些高级的隔断材料的隔音效果要比砖混好，而普通的隔断材料，如水泥空心板之类的，隔音效果是很差的。
如果你要进行室内空间的改造，框架结构因为多数墙体不承重，所以改造起来比较简单，敲掉墙体就可以了，而砖混结构中很多墙体是承重结构，不允许拆除的，你只能在少数非承重墙体上做文章。
区别承重墙和非承重墙的一个简单方法是看墙体厚度，240mm厚度的墙体是承重的，120mm或者更薄的墙体是非承重的。
建筑监理职业概述：高质量建筑工程的完成，都少不了建筑监理的认真细致的监督。
建筑监理担负着重大的责任，需要确保工程符合国家法律法规的标准。
他是工程中的重要一环，扮演着检验者的角色，是高质量和安全的守卫者，正是因为他们的不辞劳苦，才保证了工程的质量和安全。
工作内容：监督、检查、验收建筑物是否符合相关建筑标准和规定；监督、指导施工方，使工程达标；撰写验收报告。
职业要求：教育培训：建筑、土木或工程等专业的大专或者本科学位，监理工程师证书。

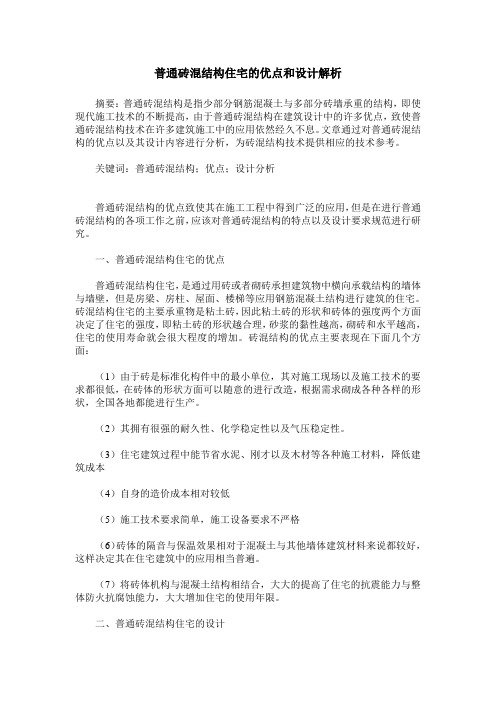

普通砖混结构住宅的优点和设计解析
普通砖混结构住宅的优点和设计解析摘要：普通砖混结构是指少部分钢筋混凝土与多部分砖墙承重的结构，即使现代施工技术的不断提高，由于普通砖混结构在建筑设计中的许多优点，致使普通砖混结构技术在许多建筑施工中的应用依然经久不息。
文章通过对普通砖混结构的优点以及其设计内容进行分析，为砖混结构技术提供相应的技术参考。
关键词：普通砖混结构；优点；设计分析普通砖混结构的优点致使其在施工工程中得到广泛的应用，但是在进行普通砖混结构的各项工作之前，应该对普通砖混结构的特点以及设计要求规范进行研究。
一、普通砖混结构住宅的优点普通砖混结构住宅，是通过用砖或者砌砖承担建筑物中横向承载结构的墙体与墙壁，但是房梁、房柱、屋面、楼梯等应用钢筋混凝土结构进行建筑的住宅。
砖混结构住宅的主要承重物是粘土砖，因此粘土砖的形状和砖体的强度两个方面决定了住宅的强度，即粘土砖的形状越合理，砂浆的黏性越高，砌砖和水平越高，住宅的使用寿命就会很大程度的增加。
砖混结构的优点主要表现在下面几个方面：（1）由于砖是标准化构件中的最小单位，其对施工现场以及施工技术的要求都很低，在砖体的形状方面可以随意的进行改造，根据需求砌成各种各样的形状，全国各地都能进行生产。
（2）其拥有很强的耐久性、化学稳定性以及气压稳定性。
（3）住宅建筑过程中能节省水泥、刚才以及木材等各种施工材料，降低建筑成本（4）自身的造价成本相对较低（5）施工技术要求简单，施工设备要求不严格（6）砖体的隔音与保温效果相对于混凝土与其他墙体建筑材料来说都较好，这样决定其在住宅建筑中的应用相当普遍。
（7）将砖体机构与混凝土结构相结合，大大的提高了住宅的抗震能力与整体防火抗腐蚀能力，大大增加住宅的使用年限。
二、普通砖混结构住宅的设计1准备阶段在住宅设计开始之前，应该在之前进行充分的准备工作，设计人员应该在进行住宅的整体设计之前，应该对施工现场的具体情况进行实地勘察，然后再按照建筑物的使用功能以及外观要求等方面进行住宅建筑方案的设计，然后确定初步的结构设计方案。
砖混结构建筑的构造 主体结构的功能及构造分析
2.2 主体结构的功能及构造分析
（2）墙体与构造柱、圈梁等构件连接的构造 ⑦ 圈梁的设置位置规定
• 对于外墙和内纵墙：屋盖处及每层楼盖处均设。 • 内横墙的设置：地震裂度为6、7度地区，屋盖
及楼盖处设置，屋盖处间距不应大于7m，楼盖 处间距不应大于15m，构造柱对应部位；8度地 区，屋盖及楼盖处，屋盖处沿所有横墙，且间 距不应大于7m，楼盖处间距不应大于7m，构 造柱对应部位；9度地区，屋盖及每层楼盖处， 各层所有横墙。
砖混结构建筑的构造分析
2.2 主体结构的功能及构造分析
2.2.2 砖混结构建筑的主体结构类型及构造分析 2.2.2.1 墙体构造
（2）墙体与构造柱、圈梁等构件连接的构造 ① 墙体与构造柱连接的构造——砖混结构建筑的弱点
地震造成的破坏
地基不均匀沉降造成的裂缝 地基不均匀沉降分布曲线
2.2 主体结构的功能及构造分析
• 纵横墙交接处的圈梁应有可靠的连接。刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构 件可靠连接。
• 圈梁的宽度易与墙厚相同。当墙厚大于等于240mm时，圈梁的宽度不易小于2/3墙厚；圈 梁高度应为砌体厚度的倍数，并不小于120mm；设置在软弱粘性土、液化土、新近填土或 严重不均匀土质上的基础内的圈梁，其截面高度不应小于180mm。
2.2 主体结构的功能及构造分析
2.2.2 砖混结构建筑的主体结构类型及构造分析 2.2.1.1主体结构的概念
（10）墙体自身的构造——砖的尺寸
• 为了与100毫米的建筑模数制相匹配，人们在设计砖时，按照“四块砖的长度等于1 米”、“八块砖的宽度等于1米”、“十六块砖的厚度等于1米”进行了砖的尺寸设计。
• 这种砌筑形式适合于砌一砖（240墙）及 一砖半墙（370墙）。
一层砖混结构施工方案设计
一层砖混结构施工方案设计1.土地准备首先，需要对土地进行准备。
这包括清除地面上的杂物和垃圾，平整地面，确保地面基础稳固。
2.地基处理在地基处理中，需要进行基坑开挖和地基填筑。
根据设计要求，开挖深度通常为地面以下30厘米。
挖掘完成后，需要对基坑进行清理和夯实。
然后，进行填筑土石方，夯实地基。
3.基础施工在基础施工中，需要进行地基块的施工。
地基块是建筑底部的承重结构，通常由混凝土浇筑而成。
根据设计要求，选择适当的混凝土配方并进行浇筑，确保地基块强度符合要求。
4.砌体施工在砌体施工中，需要进行墙体的砌筑。
砌体可以使用砖或石材，根据设计要求选择合适的材料。
首先，进行墙体布置和放线，根据设计要求在地基上浇筑一层水泥砂浆。
然后，按照布置和放线的指导，逐层砌筑墙体。
砌筑墙体时，需要注意以下几点：-使用适量的水泥砂浆，确保砖和砖之间的间隙填满。
-使用水平仪进行水平检查，确保墙体垂直和水平。
-在必要的位置设置钢筋，以增加墙体的强度。
-定期清理墙体表面的浮灰和污垢。
5.梁和柱的施工在墙体砌筑完成后，需要进行梁和柱的施工。
梁是支撑楼板和屋顶的水平结构，柱是支撑梁和屋顶的垂直结构。
首先，根据设计要求在墙体顶部设置钢筋网，并进行浇筑混凝土。
然后，在梁和柱的侧面设置木模板，并根据设计要求进行混凝土浇筑。
确保混凝土的浇筑均匀和密实。
6.屋面施工在梁和柱的施工完成后，需要进行屋面施工。
屋面可以使用砖、钢板或混凝土等材料。
首先，根据设计要求进行屋顶骨架的构建，包括梁和柱的设置。
然后，根据设计要求进行屋面材料的施工，包括墙砖、屋面砖和防水层的设置。
确保屋面材料的施工质量和密实性。
7.地板施工在屋面施工完成后，需要进行地板施工。
地板可以使用混凝土或砖等材料。
首先，根据设计要求进行地板的铺设，包括梁和柱的设置。
然后，根据设计要求进行地面材料的施工，包括地砖和水泥砂浆的铺设。
确保地面材料的施工质量和平整性。
8.结构连接和修整在施工完成后，需要进行结构连接和修整。
普通砖混结构设计技术措施
普通砖混结构设计技术措施1.结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施200507.2米跨。
（2）现浇板的配筋（板上、下钢筋，板厚尺寸）尽量用二级钢包括直径φ10的二级钢。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200.（一般跨度小于6.6米的板的裂缝均可满足要求）跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200.板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。
一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。
板配筋相同时，仅标出板号即可。
一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。
当板的形状不同但配筋相同时也可编为一个板号。
宜全楼统一编号。
当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。
电的8@200.以大值，按此配筋是偏于保守的，不必再人为放大。
支承在外墙上的板的负筋不宜过大，否则将对砖墙产生过大的附加弯距。
一般：板厚>150时采用φ10@200；否则用φ8@200.PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。
2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。
3.非矩形板宜减小支座配筋，增大跨中配筋。
4.房间边数过多或凹形板应采用有限元程序验算其配筋。
PMCAD生成的板配筋图为PM？。
T.板一般可按塑性计算，尤其是基础底板和人防结构。
但结构自防水、不允许出现裂缝和对防水要求严格的建筑，如坡、平屋顶、橱厕、配电间等应采用弹性计算。
室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。
普通砖混结构设计技术措施
普通砖混结构设计技术措施普通砖混结构是建筑领域中常用的一种结构形式，其由混凝土构件和砖石构件组合而成，具有承重性能强、建筑稳定性好、施工方便等优点。
在进行普通砖混结构设计时，需要注意以下技术措施。
1.荷载计算在进行普通砖混结构设计之前，首先需要进行荷载计算。
荷载计算包括静载荷和动载荷的计算。
静载荷主要包括自重、建筑物附加构件的重量、楼层分布荷载等；动载荷主要包括地震荷载、风荷载等。
在设计过程中，需要根据建筑的使用功能和安全等级，选用符合要求的荷载标准进行计算。
2.结构布局结构布局是普通砖混结构设计中关键的一步。
需要在满足荷载要求和建筑设计要求的基础上，进行合理的布局设计。
布局设计需要满足建筑物的使用功能和结构的稳定性要求，同时要考虑建筑物的整体美观性。
在具体设计时，需要采用多种结构形式，如框架结构、剪力墙结构、桁架结构等。
3.墙体结构设计墙体结构是普通砖混结构中的重要组成部分。
在进行墙体结构设计时，需要考虑墙体的承载性能和变形控制两个方面。
墙体结构可以根据墙体的布置形式分为立墙结构和筒体结构两种。
同时，在进行梁柱墙的设计时，还需要注意梁与墙之间的联系和墙体内悬臂部分的设计。
4.基础设计在普通砖混结构中，基础设计是重要的一环。
基础结构的布置要根据地基的强度和承载力进行设计，一般可以选用钢筋混凝土浅基础和细长墙基础等结构形式。
在设计基础时，还需要注意地下水位和地震度等因素的影响，采取相应的技术措施进行处理。
5.施工管理在普通砖混结构设计中，施工管理是不可忽视的一部分。
只有通过科学的施工管理，才能保证建筑物的结构安全和施工质量。
在施工管理中需要进行详细的计划制定和管理措施实施，同时需要进行工程技术的验收和监督。
通过以上技术措施的实施，可以有效地提高普通砖混结构的设计质量和工程质量，保证建筑物的稳定性和使用寿命。
砖混结构图纸说明
砖混结构图纸说明：1．设计室内外高差300mm，土壤为二类土，地下水位在距地面5米下，土方堆放在距现场100m的地方，回填土取土距离为坑边。
2．砌体：±0.00以下采用MU10机制红砖、M5水泥砂浆砌筑；±0.00以上墙体，采用MU7.5R的KP1承重多孔砖，砖规格为240*115*90，外墙为M7.5混合砂浆砌筑，内墙为M5.0混合砂浆砌筑,图中未注明的墙厚均为240mm。
3．现浇混凝土标号：均为C20砾石混凝土，混凝土均为现场搅拌；构造柱生根于垫层顶，无马牙槎，女儿墙部分有构造柱；圈梁沿240mm厚墙均设；门窗过梁不考虑。
4．地面工程做法：地面自下而上为：100mm厚3：7灰土；100mm厚C15砾石混凝土垫层；素水泥浆（掺建筑胶）一道；20mm厚1：2.5水泥砂浆压实赶光。
台阶为水泥砂浆台阶。
散水为混凝土散水：150mm厚3：7灰土（宽面层300mm）、60mm厚C15混凝土加浆一次抹光。
5．屋面工程做法：20mm厚水泥砂浆找平；冷底子油一道；石油沥青二道隔气层；现浇1：6水泥焦渣找坡（平均厚度为80mm）；200mm厚干铺憎水珍珠岩保温层；20mm厚1：2.5水泥砂浆找平；4mm厚（热熔法）APP卷材一遍防水层，上卷300mm。
6．天棚工程做法：素水泥浆（掺建筑胶）一道；5mm厚1：2.5水泥砂浆；5 mm厚1:3水泥砂浆；满刮腻子一遍、刷乳胶漆三遍。
7．内墙面工程做法为：6mm厚1：5水泥砂浆、10 mm厚1：3水泥砂浆、满刮腻子一遍、刷乳胶漆三遍。
8．外墙面工程做法：12 mm后1：3水泥砂浆打底、8 mm厚1：2.5水泥砂浆、喷外墙丙烯酸涂料。
9．木门框为现场加工，木门扇为市场购买成品单价为200元/扇。
木门油漆按底油一道、调和漆二道计算。
10.所有轴线都为居240墙中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砖混结构设计详解(1) 1. 结构设计说明 主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如：正负零以下应采用水泥砂浆，以上采用混合砂浆。等等。
2. 各层的结构布置图，包括 （1）、预制板的布置（板的选用、板缝尺寸及配筋）。标注预制板的块数和类型时， 不要采用对角线的形式。因为此种方法易造成线的交叉， 宜采用水平线或垂直线的方法， 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为40， 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板， 尽量采用宽板， 现浇板带留在靠窗处， 现浇板带宽最好≥200（考虑水暖的立管穿板）。如果构造上要求有整浇层时， 板缝应大于60.整浇层厚50， 配双向φ6@250， 混凝土C20.应采用横墙或横纵墙（横墙为主）混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
（2）、现浇板的配筋（板上、下钢筋，板厚尺寸）。尽量用二级钢包括直径φ10的二级钢。钢筋宜大直径大间距，但间距不大于 200， 间距尽量用200.（一般跨度小于6.6米的板的裂缝均可满足要求）。跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200.板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。宜全楼统一编号。当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。电的管井电线引出处的板因电线管过多有可能要加大板厚。宜尽量用大跨度板，不在房间内（尤其是住宅）加次梁。说明分布筋为φ6@250，温度影响较大处可为φ8@200.板顶标高不同时，板的上筋应断开或倾斜通过。现浇挑板阳角加辐射状附加筋（包括内墙上的阳角）。现浇挑板阴角的板下应加斜筋。顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。尽量采用现浇板，不采用予制板加整浇层方案。卫生间做法可为70厚 10高差（取消垫层）。8米以下的板均可以采用非预应力板。L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，并双向双排配筋，附加45度的4根16的抗拉筋。现浇板的配筋 建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。支承在外墙上的板的负筋不宜过大，否则将对砖墙产生过大的附加弯距。一般：板厚>150时采用φ10@200；否则用φ8@200.PMCAD生成的板配筋图应注意以下几点：
1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。 2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。
3.非矩形板宜减小支座配筋，增大跨中配筋。 4.房间边数过多或凹形板应采用有限元程序验算其配筋。T.板一般可按塑性计算，尤其是基础底板和人防结构。但结构自防水、不允许出现裂缝和对防水要求严格的建筑， 如坡、平屋顶、橱厕、配电间等应采用弹性计算。室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。坡屋顶板为偏拉构件，应双向双排配筋。
（3）、圈梁、构造柱布置及其剖面详图。圈梁要浇圈闭合拉通，穿过中间走廊，并隔一定距离将截面加强。注意圈粱（包括地基圈梁）在外墙楼梯、入口等处可能被截断，应在相应位置附加一道并满足搭接长度。坡屋顶为双层圈梁。单层空旷房屋层高超过 4米宜在窗顶处增加一道圈梁。说明圈梁、构造柱纵筋的搭接及锚固长度。构造柱箍筋在上下端应加密。说明构造柱生根何处，当地面为刚性地面时，应将构造柱伸至基底。较大洞口两侧宜加构造柱（2.4米以上）。构造柱与下层相同的，可不标构造柱编号，但应在图中说明。圈梁、构造柱纵筋宜采用一级钢筋。为减少圈梁受温度变化的影响，和清水砖墙的立面效果，360外墙圈梁的外侧宜有120砖墙。设置构造柱后必须设置圈梁或暗圈梁。设置圈梁不一定设构造柱。斜交砖墙的交接处应增设构造柱，且构造柱间距不宜大于层高。建筑四角包括阴角，考虑到应力复杂和应力集中，应增大截面和配筋。请参照《设置钢筋混凝土构造柱多层砖房抗震技术规程JGJ/T13-94》
（4）、过梁布置。核算圈梁下的高度是否足够放预制过梁，如果不够，则应圈梁兼过梁或圈梁局部加高。尽量采用过梁与圈梁整浇方式。此法方便施工并对抗震有利。当过梁与柱或构造柱相接时，柱应甩筋，过梁现浇。过梁配筋不得过小，以考虑地震时过梁上墙体出现裂缝不能形成拱的作用。当有大梁压在过梁上时，过梁一般用较大截面，兼梁垫用。过梁支承长度改360，并应验算过梁下砌体的局部承压。360墙可用一120矩形过粱加一120带挑沿过粱。现浇过梁荷载取值参见《砌体结构设计规范GBJ3-88》 （5）、雨蓬、阳台、挑檐布置和其剖面详图。注意：雨棚和阳台的竖板现浇时，最小厚度应为80，否则难以施工。竖筋应放在板中部。当做双排筋时，高度<900，最小板厚100；高度>900时，最小板厚120.阳台的竖板应尽量预制，与挑板的预埋件焊接。雨棚和阳台上有斜的装饰板时，板的钢筋放斜板的上面，并通过水平挑板的下部锚入墙体圈梁（即挑板双层布筋）。两侧的封板可采用泰柏板封堵，钢筋与泰柏板的钢丝焊接，不必采用混凝土结构。阳台的门联窗处窗台应使用轻体材料砌筑，方便以后装修时凿掉。挑板挑出长度大于2米时宜配置板下构造筋。挑板内跨板上筋长度应大于等于挑板出挑长度，尤其是挑板端部有集中荷载时。内挑板端部宜加小竖沿，防止清扫时灰尘落下。当顶层阳台的雨搭为无组织排水时，雨搭出挑长度应大于其下阳台出挑长度100.挑板配筋应有余地，并应采用大直径钢筋，防止踩弯。挑板内跨板跨度较小，跨中可能出现负弯距，应将挑板支座的负筋伸过全跨。
（6）、楼梯布置。采用X型斜线表示楼梯间，并注明楼梯间另详。尽量用板式楼梯，方便设计及施工，也较美观。
（7）、板顶标高。可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。
（8）、梁布置及其下的梁垫布置。也可在梁支座处将梁加宽至500来代替梁垫。
（9）、板上开洞（厨、厕、电气及设备）洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇筑。未浇筑前应采取有效支承措施。住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。板适当加厚， 洞边加暗梁。
（10）、屋面上人孔、通气孔位置及详图。 （11）、在平面图上不能表达清楚的细节要加剖面，可在建筑墙体剖面做法的基础上，对应画结构详图。
3. 基础平面图及详图 （1）、在墙下条基宽度较宽（大于2米，部分地区可能更窄）或地基不均匀及地基较软时宜采用柔性基础。应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。
（2）、当基础上留洞、首层开大洞的洞口宽度大于洞底至基底高度时，如要考虑洞口范围内地基的承载力，洞口下基础应做暗梁。或将基础局部降低。 （3）、素混凝土基础下不必做垫层，但其内有暗梁时应注明底部钢筋保护层厚为70，或做垫层。地下水位较高时或冬季施工时，不得做灰土基础。刚性基础一般300厚。
（4）、建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。地下室底板，当地基承载力满足设计要求时，可不再外伸。地下室内墙可采用砖墙，外墙宜用混凝土墙。每隔30~40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。不应设局部地下室，且地下室应有相同的埋深。地下室顶板应考虑施工时材料堆积荷载。
（5）、地面以下墙体如被管沟消弱较多，应考虑抗震的不利影响，地下墙体宜加厚。
（6）、抗震缝、伸缩缝在地面以下可不设缝。但沉降缝两侧墙体基础一定要分开。
（7）、新建建筑物基础不宜深于周围已有基础。如深于原有基础，其基础间的净距应不少于基础之间的高差的1.5至2倍。
（8）、条形基础偏心不能过大，柔性基础必要时可作成三面支承一面自由板（类似筏基中间开洞）。一般情况下，基础底部不应因荷载的偏心而与地基脱开。
（9）、当有独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。独立基础是介于钢筋混凝土和素混凝土之间的结构。
（10）、基础圈梁在建筑入口处或底层房间地面下降处应调低标高。当基础圈梁顶标高为-0.060时可取消防潮层。当地基不均匀时基底应增设一道基础圈梁。
（11）、基础平面图上应加指北针。 （12）、基础底板混凝土不宜大于C30. （13）、在软土地基上的建筑应控制建筑的总沉降量，在地基较不均匀地区应控制建筑的沉降差，砖混结构对差异沉降很敏感。因建筑的实际沉降和计算值是有差异的，很难算准，所以应从构造上入手，采用整体性强的基础形式。
（14）、可用JCCAD软件自动生成基础布置和基础详图。应注意，在使用砖混抗震验算菜单产生的砖混荷载生成基础图时，其墙下荷载为整片墙的平均压力，墙体各段的荷载差异较大时，荷载较大处的墙下基础是不安全的，应人工调整。生成的基础平面图名为JCPM.T，生成的基础详图名为JCXT？。
请参照《建筑地基基础设计规范GBJ7-89》和各地方的地基基础规程。
