水闸(退水闸)和灌注桩施工方案
水闸工程施工方案(3篇)
第1篇水闸工程施工方案一、工程概况1.1 工程名称：XX水闸工程1.2 工程地点：XX省XX市XX县XX镇1.3 工程规模：本工程是一座以灌溉、防洪、发电为主，兼顾城市供水、水产养殖等综合利用的水利枢纽工程。
1.4 工程建设内容：主要包括拦河闸、发电厂房、灌溉渠道、排水渠道、河道整治等。
1.5 工程建设标准：按照《水利水电工程设计规范》（GB 50201-2014）等相关规范执行。
二、施工组织设计2.1 施工组织架构本工程成立项目经理部，下设施工管理部、工程技术部、质量安全部、物资设备部、财务部等职能部门。
项目经理部负责整个工程的施工组织、协调和管理。
2.2 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
2.3 施工质量保证体系建立健全质量保证体系，确保工程质量符合设计要求。
2.4 施工安全保证体系建立健全安全保证体系，确保施工安全。
三、施工准备3.1 施工现场准备1. 对施工现场进行勘察，了解工程地质、水文、气象等情况。
2. 对施工现场进行平整，确保场地满足施工要求。
3. 建立临时设施，包括办公室、宿舍、食堂、仓库等。
3.2 施工人员准备1. 组织施工人员进场，进行技术培训和安全教育。
2. 配备必要的施工人员，包括施工管理人员、技术人员、施工工人等。
3.3 施工设备准备1. 根据工程需求，配备必要的施工设备，如挖掘机、装载机、搅拌机、混凝土泵等。
2. 对施工设备进行检查、调试，确保设备运行正常。
3.4 施工材料准备1. 采购工程所需的各种建筑材料，如水泥、砂石、钢筋等。
2. 对建筑材料进行检验，确保质量符合要求。
四、施工工艺及方法4.1 拦河闸施工1. 地基处理：对地基进行开挖、换填、压实等处理，确保地基承载力满足设计要求。
2. 模板工程：采用组合钢模板，确保模板安装牢固、平整。
3. 钢筋工程：按照设计要求，进行钢筋绑扎、焊接，确保钢筋间距、保护层厚度等符合规范。
4. 混凝土工程：采用商品混凝土，按照配合比进行搅拌、运输、浇筑、振捣等，确保混凝土质量。
水闸地基处理中钻孔灌注桩施工技术
水闸地基处理中钻孔灌注桩施工技术发布时间：2021-07-02T14:15:09.083Z 来源：《中国科技信息》2021年8月作者：田辽[导读] 水闸工程环境相对较复杂，虽然水头较低，但建筑物基础的强度要求较高，特别是对于软土地基。
由于自重和外部重力荷载的双重作用，一旦水闸基础没有得到妥善处理，沉降和倾倒的概率会更大。
浙江省围海建设集团股份有限公司田辽 315048摘要：水闸工程环境相对较复杂，虽然水头较低，但建筑物基础的强度要求较高，特别是对于软土地基。
由于自重和外部重力荷载的双重作用，一旦水闸基础没有得到妥善处理，沉降和倾倒的概率会更大。
水闸结构沉降或倾倒的主要问题甚至是水闸结构的直接断裂。
就目前水闸软基处理工程而言，桩基础在水闸软基处理中被广泛应用。
主要有压旋喷桩、深层搅拌桩和钻孔灌注桩，其中钻孔灌注桩应用最为广泛。
如何将该技术应用于闸基处理，保证施工质量，已成为众多施工企业关注的焦点。
关键词：水闸施工；地基处理；钻孔灌注；技术措施1工程概况某市旧水闸改造工程位于某省某市河流下游的一条河流出口处。
为了彻底拆除旧水闸，新建了一座水闸。
水闸的主要功能是控制县城至主城区河道的防洪、引水和排水。
净宽为3孔× 6m，设计流量254 m3/s。
水闸下游为填海区。
本工程形成区主要由内陆冲积物和浅海沉积物组成。
一般地基处理工程的主要对象是基础闸门室和上下游翼墙，采用直径为2m的高质量钻孔灌注桩，在闸室底部和挡土墩底部进行软基处理。
在闸室挡土墙主沉孔及底部处理时，采用优质松木桩，桩的直径为0.3米，桩长4米。
翼墙基础同时承担基坑支护作用，采用双排桩，上下翼墙也采用相同直径钻孔桩；前排桩间距1.3米，后排桩间距是2 m，前排和后排桩之间的距离是3.6米，岩土桩在岩石地基埋深不小于 1.5米，格栅水泥搅拌桩两排桩之间的安排，搅拌桩直径是3.6米。
2 水闸钻孔灌注桩施工的软基处理方案考虑到施工中钻孔桩多用于地质条件较差的滩涂，应做到以下几点：（1）结合报审后的水准点和导线点，采用水准仪和采样全站仪进行水准点的布设，充分考虑当前控制点信息，在桩基础中心进行放样，并带动桩柱。
水闸钻孔灌注桩施工-工程实例

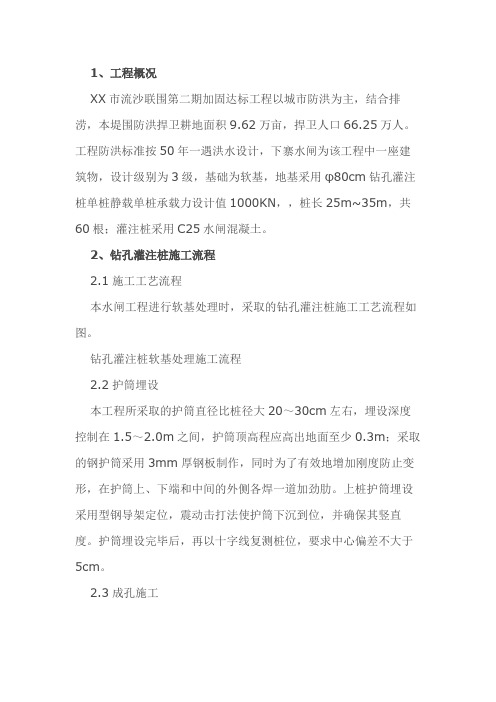

1、工程概况XX市流沙联围第二期加固达标工程以城市防洪为主，结合排涝，本堤围防洪捍卫耕地面积9.62万亩，捍卫人口66.25万人。
工程防洪标准按50年一遇洪水设计，下寨水闸为该工程中一座建筑物，设计级别为3级，基础为软基，地基采用φ80cm钻孔灌注桩单桩静载单桩承载力设计值1000KN，，桩长25m~35m，共60根；灌注桩采用C25水闸混凝土。
2、钻孔灌注桩施工流程2.1施工工艺流程本水闸工程进行软基处理时，采取的钻孔灌注桩施工工艺流程如图。
钻孔灌注桩软基处理施工流程2.2护筒埋设本工程所采取的护筒直径比桩径大20～30cm左右，埋设深度控制在1.5～2.0m之间，护筒顶高程应高出地面至少0.3m；采取的钢护筒采用3mm厚钢板制作，同时为了有效地增加刚度防止变形，在护筒上、下端和中间的外侧各焊一道加劲肋。
上桩护筒埋设采用型钢导架定位，震动击打法使护筒下沉到位，并确保其竖直度。
护筒埋设完毕后，再以十字线复测桩位，要求中心偏差不大于5cm。
2.3成孔施工本水闸桩基采用粘土泥浆护壁正循环成孔施工，注意维护孔壁稳定、防止塌孔。
钻机施工前采取措施把围堰内积水排干，并在围堰内布设好泥浆系统及排水系统等。
造孔采用泥浆固壁法施工。
本工程采用潜水钻机钻孔，钻孔过程中，随时检查钻机的垂直度，有效地确保钻孔斜率不超过2%。
当钻孔达到设计深度后，对孔深、孔位、孔斜进行检查，当所有检查项目均满足设计要求后，采取进行清孔工序。
2.4清孔施工钻孔完成后，提升钻头距孔底20～10cm，不进尺而继续循环，并以相对比重较低（1.05～1.15）的泥浆注入孔内，置换出孔内较稠的泥浆，以达到初次清孔的目的。
在下好钢筋笼、导管后，进行第二次清孔，利用导管注入清泥浆，使孔底沉淀物及稠泥浆托出孔外，同时使孔内泥浆各项指标均达到规范标准，确保钢筋与混凝土的粘结强度。
清孔验收。
2.5钢筋笼制作安装本工程所采用的钢筋笼骨架是在加工场加工成型，并且运到现场分节然后再进行组装，钢筋表面应洁净，不平直钢筋应调直。
水利工程水闸砼工程专项施工方案
水利工程水闸砼工程专项施工方案一、项目背景和工程概况本工程是水利工程中的水闸砼工程，主要包括水闸砼坝体和闸门基础的施工。
工程所在地是XX市XX区XX河段，总长度为XX米，宽度为XX 米，标高为XX米。
施工工期为XX个月。
二、施工前准备工作2.1、查看并核实设计图纸，了解工程要求和施工内容。
2.2、编制施工组织设计，确定施工的具体步骤和方法。
2.3、准备施工所需的材料和工具设备。
2.4、组织施工人员进行安全教育和培训。
三、主要施工步骤及方案3.1、测量定位根据设计图纸要求，进行测量和定位，确定水闸砼坝体和闸门基础的具体位置和标高。
3.2、地基处理根据设计要求和现场实际情况，进行地基处理。
如果地基土质较差，可进行加固处理，例如钢筋混凝土桩等。
3.3、基础施工进行基础的模板制作与浇筑。
根据设计要求，设置模板，进行基础的钢筋绑扎，并进行混凝土的浇筑。
3.4、坝体施工根据设计图纸和施工组织设计，按照砼坝体分层浇筑的原则，进行坝体砼施工。
首先进行坝底的砼浇筑，然后逐层向上进行砼浇筑，每一次砼浇筑后进行养护。
3.5、闸门基础施工根据设计要求和施工组织设计，进行闸门基础的施工。
首先进行模板制作与浇筑，然后进行钢筋绑扎，最后进行砼浇筑。
3.6、闸门安装在闸门基础完工后，进行闸门的安装。
根据设计要求，采用吊装或滑道安装闸门，确保闸门的稳固。
四、安全措施4.1、施工期间要严格遵守安全规章制度，做好施工人员的安全教育和培训。
4.2、施工现场应设置明显的安全标识，并配备必要的消防设备和救生设备。
4.3、对施工人员进行必要的安全防护培训，并配备必要的个人防护用品。
4.4、施工现场要经常进行安全检查，及时排除施工中的危险因素。
五、质量控制5.1、根据设计图纸要求，严格控制施工质量，确保砼坝体和闸门基础的稳固性和密实性。
5.2、进行砼的配合比调整和试验，确保砼的强度和耐久性符合设计要求。
5.3、严格进行施工记录和验收，确保施工过程和质量可控可追溯。
水闸施工方案(1) - 副本
水闸施工方案(1) - 副本
在水利工程中，水闸是一种常见的水利建筑物，用于调节河流水位和控制洪水。
水闸的施工方案对于工程的顺利进行至关重要。
本文将就水闸施工的相关内容进行探讨，包括施工前的准备工作、施工过程中的关键步骤以及施工后的验收工作。
一、施工前的准备工作
1.设计方案确定：在施工前，必须对水闸的设计方案进行充分的确定
和评审，以确保施工过程中按照设计要求进行。
2.材料准备：需要提前准备好水闸施工所需的各种材料，例如水泥、
砂石、钢筋等，以确保施工过程顺利进行。
3.场地准备：在施工前需要对施工场地进行清理、整平和围栏设置，
确保施工环境安全整洁。
二、施工过程中的关键步骤
1.基础施工：首先进行水闸的基础施工，确保基础牢固稳定，以支撑
后续的建设工作。
2.水闸主体结构建设：按照设计方案逐步建设水闸的主体结构，包括
闸门、水闸墙体等部分。
3.水电设备安装：在主体结构建设完成后，需要对水闸的水电设备进
行安装和调试，以确保其正常运作。
三、施工后的验收工作
1.工程验收：施工完成后需要进行工程验收，检查水闸的各项指标是
否符合设计要求。
2.安全检查：对水闸的安全性进行检查，确保水闸在使用过程中能够
正常运行并且安全可靠。
综上所述，水闸施工是一个复杂的水利工程过程，需要各方的密切配合和沟通
协调。
只有严格按照设计方案进行施工，并在施工过程中注意安全和质量控制，才能确保水闸的建设质量和使用效果。
水闸退水闸和灌注桩施工方案
水闸退水闸和灌注桩施工方案1. 引言水闸退水闸和灌注桩是水利工程中常见的工程措施，用于控制水位和加固土壤。
本文档将详细介绍水闸退水闸和灌注桩的施工方案，包括施工流程、工序、材料和设备等内容。
2. 水闸退水闸施工方案2.1 施工流程水闸退水闸施工的主要流程如下：1.准备施工现场：清理施工区域，划定边界线，确保施工区域安全。
2.安装退水闸模板：根据设计要求，安装合适尺寸的退水闸模板，确保模板牢固和密封性良好。
3.浇筑混凝土：在退水闸模板内，进行混凝土浇筑，确保混凝土均匀分布并达到设计要求的强度。
4.混凝土固化：待混凝土凝固固化后，拆除退水闸模板。
5.安装操作装置：根据设计要求，安装退水闸的操作装置，如闸门、操纵杆等。
6.试运行和调试：进行退水闸的试运行和调试，确保闸门的开启和关闭操作正常。
2.2 工序水闸退水闸的施工工序主要包括：1.准备工序：现场清理、边界划定等。
2.模板安装工序：根据设计要求，安装退水闸模板。
3.浇筑工序：进行混凝土浇筑。
4.固化工序：等待混凝土固化。
5.模板拆除工序：拆除退水闸模板。
6.操作装置安装工序：安装退水闸的操作装置。
7.试运行和调试工序：进行退水闸的试运行和调试。
2.3 材料和设备水闸退水闸施工所需的主要材料和设备包括：•混凝土：根据设计要求配制。
•退水闸模板：用于固定混凝土，使其成型。
•操作装置：包括闸门、操纵杆等。
•混凝土搅拌机：用于混合和搅拌混凝土。
•模板拆除工具：用于拆除退水闸模板。
3. 灌注桩施工方案3.1 施工流程灌注桩施工的主要流程如下：1.准备施工现场：清理施工区域，划定桩位，确保施工区域安全。
2.钻孔：使用钻机进行孔洞钻探，根据设计要求确定灌注桩孔的深度和直径。
3.灌注桩配筋：在钻孔中安装钢筋，根据设计要求进行配置，确保灌注桩的强度和稳定性。
4.浇筑灌注桩混凝土：在钢筋安装完成后，进行灌注桩混凝土的浇筑，确保混凝土充实且与钢筋紧密联系。
5.桩身振捣：使用振捣器对灌注桩混凝土进行振捣，以排除气泡和增强灌注桩的密实性。
退水闸专项施工方案设计
退水闸专项施工方案设计1. 简介退水闸作为水利工程中的一种重要设施，主要用于调节河流水位，保护沿岸土地和设施的安全。
在退水闸的施工过程中，需要设计一个合理的施工方案，以确保施工的顺利进行。
本文将针对退水闸的专项施工方案进行设计，并提供相关的施工步骤和要点。
2. 施工准备在进行退水闸的施工前，需要进行一系列的准备工作，包括但不限于以下几个方面：2.1 设计准备在开始施工之前，需要完成退水闸的详细设计工作。
设计包括结构设计、水动力计算和材料选型等，确保施工符合工程要求。
2.2 材料准备根据设计要求，准备好所需的各类材料，包括钢筋、混凝土、水泵等。
材料的选取应符合相关标准，确保施工质量。
2.3 人员配置合理配置施工人员，包括工人、技术人员和监理人员等，确保施工过程中各项工作有序进行。
同时，要确保相关人员具备相应的技能和证书。
2.4 设备准备准备好所需的施工设备，包括起重机械、混凝土搅拌机等。
设备的选择应根据工程要求和现场条件来确定，确保施工的顺利进行。
3. 施工步骤针对退水闸的施工，可以按照以下步骤进行：3.1 地基处理在开始施工之前，要对退水闸的地基进行处理。
根据设计要求，可以采取填筑、夯实等方法，确保地基的稳固和均匀。
退水闸的基础施工主要包括打桩、浇筑混凝土等工作。
首先，进行打桩工作，确保桩的数量和布置符合设计要求。
然后，进行混凝土浇筑，采取分层浇筑和振捣等措施，确保基础的质量。
3.3 结构施工退水闸的结构施工主要包括上部结构和下部结构的施工。
根据设计要求，采取钢筋焊接、混凝土浇筑等工艺，逐步完成整个结构的施工。
3.4 门体安装退水闸的门体安装是整个施工的关键步骤。
在进行门体安装之前，要确保门体的尺寸和重量符合设计要求，并做好安装计划和施工方案。
安装过程中，需要注意安全措施，确保门体的稳定和平衡。
3.5 技术验收在施工完成后，进行技术验收。
包括检查施工质量、测量关键尺寸和进行性能测试等。
只有通过技术验收，才能保证退水闸的施工质量和工程安全。
水闸钻孔灌注桩施工工艺及技术措施
浅谈水闸钻孔灌注桩施工工艺及技术措施摘要：下寨水闸的软基处理工程，针对水闸软基特点，采取钻孔灌注桩软基处理方案，为有效确保钻孔灌注桩的施工，采用搭设钢木组合平台的方法施工；同时为保证本灌注桩工程成孔以及成桩质量，采取了相应的施工技术。
基础是水闸施工的重中之重，以下是本人在工程实践中对于钻孔灌注桩的一些见解。
关键词：钻孔灌注桩;水闸;软基处理;水下混凝土浇筑abstract: the soft foundation treatment project of xia zhai sluice, according to the characteristics of soft foundation, take the bored pile in soft foundation treatment scheme, to ensure the construction of bored pile, using a method of construction steel and wood composite platform; at the same time, to ensure the project into the hole pile and the pile quality, take the construction technology the corresponding. foundation is the priority among priorities of sluice construction; the following is my in engineering practice for some insights of bored pile.key words: bored pile; sluice; soft foundation treatment; pouring underwater concrete中图分类号：u443.15+4文献标识码：a文章编号：1、工程概况普宁市流沙联围第二期加固达标工程以城市防洪为主，结合排涝，本堤围防洪捍卫耕地面积9.62万亩，捍卫人口66.25万人。
退水闸施工方案
3.2退水闸基槽开挖
3.2.1基槽开挖主要提交件
a.开挖放样资料
每项单位工程开工前14天，将开挖前实测地形和开挖放样剖面图提交监理人批准，批准后方可进行开挖。
b.施工措施计划
在本工程或每项单位工程开工前7天，按施工图纸和监理人指示，编制土方明挖工程的施工措施计划，提交监理人批准，其内容包括：
在进行振冲碎石桩处理范围开挖时可糙挖，因为需要留有施工作业面，保证底面平整即可。
对于结构基地需进行精挖，采用挖掘机开挖及人工配合修整的方法进行施工，同时配备2名测量人员进行边线及高程测量，随挖随测，机械开挖至设计底高程以上15cm后，采用人工挖槽，确保基础处于原土状态。
在计划进出沟槽位置开挖马道以方便人员、材料进出沟槽，尽量在沟槽较浅处设置马道。
测量放样及布桩：测量放线，恢复中线，放出路段边线桩，清理平整施工段地基表面，测量地面整平后的标高，做好排水系统，保证排水通道的畅通；根据图纸要求的布桩原则进行布桩，并绘制测量放线图，交与监理及项目部复核后，方进行测量放样，每个桩位均作标志，编制桩号。
其他相关要求：
a.土方开挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围内形成积水。
b.基础和岸坡易风化崩解的土层，开挖后不能及时回填的，应预留保护层。
c.基础开挖后，如发现原设计未勘察到的基础缺陷，则必须按监理人的指示进行处理，包括（但不限于）增加开挖、回填换基。
3.2.4基槽验收
除碎石桩地基处理外，对开挖完成的沟槽有地基承载力要求的，沟槽基础根据设计要求进行钎探，并通知业主、设计、地勘、监理部门进行联合验槽，钎探数据真实准确，不满足地基承载力要求时，需监理、设计、地勘、业主单位共同确定处理方案。
退水闸工程施工方案
本工程为某地区防洪排涝工程的重要组成部分，主要建设内容包括退水闸一座，用于调节洪水、排涝、灌溉等。
退水闸位于河道中游，闸址处河道宽约100米，河床高程为30.0米，设计洪水位为35.0米。
闸室采用双孔平面钢闸门，单孔净宽10米，闸门启闭高度为5米。
本工程施工周期为6个月。
二、施工组织设计1. 施工队伍成立以项目经理为领导的施工组织机构，下设工程技术部、质量安全部、材料设备部、财务部等职能部门。
施工队伍由专业技术人员、施工人员、管理人员等组成，确保工程顺利进行。
2. 施工进度计划根据工程特点，制定详细的施工进度计划，包括各个阶段的工期、关键节点等。
具体进度安排如下：（1）前期准备：1个月；（2）基础施工：2个月；（3）闸室及上下游翼墙施工：1.5个月；（4）闸门安装及调试：1个月；（5）验收及交付：0.5个月。
3. 施工工艺及施工方法（1）基础施工：采用钻孔灌注桩基础，桩径1.2米，桩长20米，桩间距为3米。
桩基施工完成后，进行混凝土垫层施工，厚度为0.5米。
（2）闸室施工：闸室采用钢筋混凝土结构，分左右两个独立单元。
先进行闸室底板施工，然后进行侧墙、顶板施工。
施工过程中，严格控制混凝土浇筑质量，确保结构强度和耐久性。
（3）上下游翼墙施工：采用钢筋混凝土结构，分为上游翼墙和下游翼墙。
施工方法与闸室相同，注意翼墙与闸室的连接处施工。
（4）闸门安装及调试：闸门采用平面钢闸门，启闭高度为5米。
安装时，注意闸门与闸室、上下游翼墙的连接，确保闸门启闭灵活。
4. 质量保证体系（1）施工质量管理措施：严格按照设计文件、施工规范和施工方案进行施工，加强施工过程中的质量控制，确保工程质量。
（2）质量保证措施：建立健全质量保证体系，实行项目经理负责制，对施工过程中出现的问题及时处理，确保工程质量。
5. 安全保证体系（1）安全生产保证体系及管理制度：建立健全安全生产责任制，加强施工过程中的安全教育培训，确保施工安全。
（2）安全保证措施：严格执行安全生产规章制度，加强施工现场安全管理，确保施工安全。
