城市雨水收集利用工程篇
收集雨水的法律规定为(3篇)
第1篇一、引言随着我国经济的快速发展，城市化进程不断加快，水资源短缺问题日益突出。
为了合理利用水资源，提高水资源的利用效率，我国逐渐重视雨水收集与利用。
收集雨水不仅能够补充城市用水，还能减少地表径流，减轻城市排水系统的压力。
本文将从我国收集雨水的法律规定出发，探讨其具体实施情况。
二、我国收集雨水的法律规定1. 《中华人民共和国水法》《中华人民共和国水法》是我国水资源管理的基本法律，其中第二十二条规定：“国家鼓励和支持开发、利用、保护、修复水资源的科学技术研究，推广先进适用的节水技术和节水设备，提高水资源利用效率。
”2. 《城市排水与污水处理条例》《城市排水与污水处理条例》第二十二条规定：“城市排水与污水处理设施建设应当符合国家有关标准和技术规范，优先采用节水、减排、环保的先进技术。
”3. 《雨水利用工程技术规范》《雨水利用工程技术规范》是我国雨水收集与利用领域的重要技术标准，其中规定了雨水收集系统的设计、施工、运行和维护等方面的要求。
4. 地方性法规和政策部分地方政府根据本地区实际情况，制定了一系列关于雨水收集与利用的地方性法规和政策，如《上海市雨水收集利用管理办法》、《北京市雨水收集利用管理办法》等。
三、我国收集雨水法律规定的实施情况1. 政策支持近年来，我国政府高度重视雨水收集与利用工作，将其纳入国家中长期水利发展规划。
各级政府纷纷出台相关政策，鼓励和支持雨水收集与利用项目的建设。
2. 技术创新在政策推动下，我国雨水收集与利用技术不断创新，涌现出一批具有自主知识产权的雨水收集与利用设备。
这些技术不仅提高了雨水收集效率，还降低了运行成本。
3. 项目实施近年来，我国各地积极开展雨水收集与利用项目，如城市绿化、建筑屋顶、道路路面、公园等领域的雨水收集利用。
这些项目不仅提高了水资源的利用效率，还改善了城市生态环境。
4. 公众参与随着人们对水资源保护的意识不断提高，越来越多的市民参与到雨水收集与利用中来。
排水渠工程方案(3篇)
第1篇一、工程概况本项目位于我国某城市，旨在解决该地区城市排水问题。
随着城市化进程的加快，城市排水设施的建设显得尤为重要。
本项目排水渠全长约10公里，设计流量为50立方米/秒，服务区域面积约100平方公里。
排水渠工程主要包括渠道建设、泵站建设、截污设施建设、雨水调蓄设施建设等。
二、工程目的1. 集中排除城市雨水、污水，减轻城市内涝，提高城市排水能力。
2. 改善城市水环境，减少水污染，提高城市居民生活质量。
3. 优化城市排水系统布局，提高城市排水设施的抗灾能力。
4. 促进城市可持续发展，实现排水设施与城市建设的和谐发展。
三、工程范围及规模1. 工程范围：本项目排水渠起点位于城市西北部，终点位于城市东南部。
2. 工程规模：（1）排水渠：全长约10公里，设计流量为50立方米/秒，采用钢筋混凝土结构。
（2）泵站：共建设3座泵站，设计流量分别为15立方米/秒、20立方米/秒、15立方米/秒。
（3）截污设施：共建设6座截污设施，用于收集城市生活污水。
（4）雨水调蓄设施：共建设3座雨水调蓄设施，用于收集和调蓄雨水。
四、工程布局及设计1. 排水渠布局（1）排水渠起点：位于城市西北部，与城市现有排水渠相连。
（2）排水渠终点：位于城市东南部，与城市现有排水渠相连。
（3）排水渠走向：沿城市主要道路和河道布置，尽量避开城市住宅区、工业区等敏感区域。
2. 排水渠设计（1）断面形式：采用矩形断面，尺寸为3.5m×2.5m。
（2）渠底坡度：采用1/2000。
（3）渠道防护：采用混凝土护坡，厚度为0.3m。
3. 泵站设计（1）泵站位置：分别位于排水渠起点、中段和终点。
（2）泵站类型：采用卧式离心泵，单泵设计流量为5立方米/秒。
（3）泵站运行方式：采用恒速运行，每小时启停一次。
4. 截污设施设计（1）截污设施位置：位于排水渠关键节点，如道路交叉口、河道交汇处等。
（2）截污设施类型：采用钢制沉井式，直径为1.5m。
（3）截污设施运行方式：定期清理，确保截污效果。

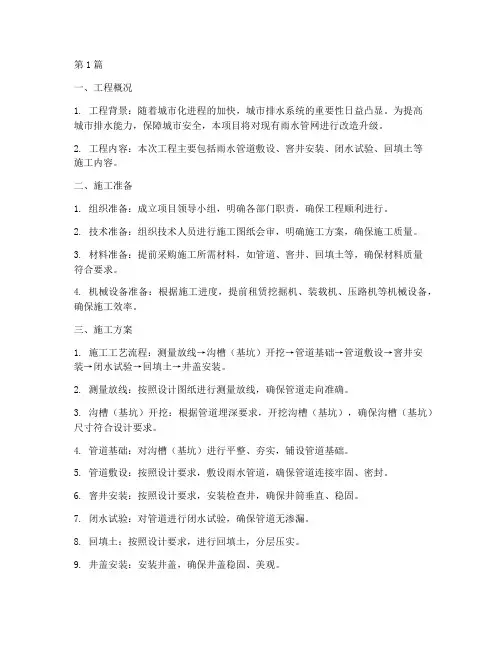

雨水管网工程施工方案(3篇)
第1篇一、工程概况1. 工程背景：随着城市化进程的加快，城市排水系统的重要性日益凸显。
为提高城市排水能力，保障城市安全，本项目将对现有雨水管网进行改造升级。
2. 工程内容：本次工程主要包括雨水管道敷设、窨井安装、闭水试验、回填土等施工内容。
二、施工准备1. 组织准备：成立项目领导小组，明确各部门职责，确保工程顺利进行。
2. 技术准备：组织技术人员进行施工图纸会审，明确施工方案，确保施工质量。
3. 材料准备：提前采购施工所需材料，如管道、窨井、回填土等，确保材料质量符合要求。
4. 机械设备准备：根据施工进度，提前租赁挖掘机、装载机、压路机等机械设备，确保施工效率。
三、施工方案1. 施工工艺流程：测量放线→沟槽（基坑）开挖→管道基础→管道敷设→窨井安装→闭水试验→回填土→井盖安装。
2. 测量放线：按照设计图纸进行测量放线，确保管道走向准确。
3. 沟槽（基坑）开挖：根据管道埋深要求，开挖沟槽（基坑），确保沟槽（基坑）尺寸符合设计要求。
4. 管道基础：对沟槽（基坑）进行平整、夯实，铺设管道基础。
5. 管道敷设：按照设计要求，敷设雨水管道，确保管道连接牢固、密封。
6. 窨井安装：按照设计要求，安装检查井，确保井筒垂直、稳固。
7. 闭水试验：对管道进行闭水试验，确保管道无渗漏。
8. 回填土：按照设计要求，进行回填土，分层压实。
9. 井盖安装：安装井盖，确保井盖稳固、美观。
四、质量保证措施1. 原材料质量保证：严格控制原材料质量，确保材料符合设计要求。
2. 施工过程质量保证：严格执行施工规范，加强施工过程管控，确保施工质量。
3. 质量检测：对施工过程中的关键工序进行质量检测，确保工程质量。
4. 人员培训：对施工人员进行技术培训，提高施工技能。
五、安全文明施工1. 施工现场安全：加强施工现场安全管理，确保施工人员生命财产安全。
2. 施工文明：规范施工现场管理，保持施工现场整洁，减少施工对周边环境的影响。
3. 环保措施：采取有效措施，减少施工过程中对环境的影响。
雨水弃流解决方案(3篇)
第1篇随着城市化进程的加快和工业用水的日益增加，雨水资源的利用和雨水弃流问题日益凸显。
雨水弃流是指降雨过程中，雨水未经收集直接流失，未能有效利用的现象。
这不仅造成了水资源的浪费，还可能引发城市内涝、土壤侵蚀等问题。
为了解决这一问题，本文将探讨雨水弃流解决方案，旨在提高雨水资源利用效率，减少水资源浪费。
一、雨水弃流问题及危害1. 水资源浪费雨水是地球上重要的水资源之一，对于我国这样一个水资源相对匮乏的国家来说，雨水资源的利用显得尤为重要。
然而，由于雨水弃流现象的存在，大量雨水未经收集直接流失，造成了水资源的巨大浪费。
2. 城市内涝在降雨过程中，雨水弃流会导致地表径流迅速增加，容易引发城市内涝。
城市内涝不仅给人们的出行和生活带来不便，还会对城市基础设施造成损害，增加城市治理成本。
3. 土壤侵蚀雨水弃流会带走地表土壤，导致土壤侵蚀。
土壤侵蚀会降低土壤肥力，影响农业生产，甚至导致土地荒漠化。
4. 污染物排放雨水弃流会将地表污染物带入水体，导致水体污染。
这不仅影响水质，还可能对生态环境和人类健康造成危害。
二、雨水弃流解决方案1. 建设雨水收集系统（1）屋顶雨水收集系统在建筑物的屋顶设置雨水收集系统，将雨水引入储水设施。
这种系统适用于住宅、商业、工业等多种建筑类型。
（2）道路雨水收集系统在道路两侧设置雨水收集设施，将雨水收集后用于绿化、景观用水等。
这种系统适用于城市道路、停车场等场所。
（3）景观雨水收集系统在公园、广场等景观区域设置雨水收集设施，将雨水用于景观用水、绿化灌溉等。
这种系统适用于城市绿地、公园等场所。
2. 优化城市排水系统（1）提高城市排水管道设计标准在规划城市排水系统时，应根据当地降雨量、排水区域等因素，合理确定排水管道的设计标准，确保排水系统具备较强的排水能力。
（2）完善排水管网布局优化排水管网布局，提高排水系统覆盖率，确保雨水能够顺利排出。
（3）建设调蓄设施在城市排水系统中建设调蓄设施，如调蓄池、蓄水井等，以应对短时强降雨造成的排水压力。
雨水泵工程施工(3篇)
第1篇一、工程概况本雨水泵工程位于我国某城市，主要目的是将城市雨水收集并输送至城市污水处理厂进行处理，以减轻城市排水系统的压力，提高城市排水效率。
工程包括雨水收集系统、雨水泵站、管道输送系统等。
二、施工准备1. 工程设计：根据工程实际情况，设计合理的雨水收集系统和泵站布置，确保雨水收集和输送的效率。
2. 施工图纸：根据工程设计，绘制详细的施工图纸，明确各部位尺寸、材料、施工工艺等。
3. 材料设备：采购符合国家标准的建筑材料和设备，如雨水收集管道、泵站设备、阀门、法兰等。
4. 施工队伍：组建一支具有丰富经验的施工队伍，进行专业培训，确保施工质量。
5. 施工机械：准备施工所需的机械设备，如挖掘机、装载机、吊车、搅拌机等。
6. 施工现场：清理施工现场，确保施工环境整洁、安全。
三、施工过程1. 雨水收集系统施工（1）挖掘雨水收集井：按照设计要求，挖掘雨水收集井，确保井口尺寸、深度、位置符合设计要求。
（2）铺设雨水收集管道：将雨水收集管道按照设计要求铺设，确保管道连接牢固、无渗漏。
（3）检查验收：对雨水收集系统进行检查验收，确保系统运行正常。
2. 雨水泵站施工（1）基础施工：按照设计要求，进行泵站基础施工，确保基础牢固、平整。
（2）泵房施工：按照设计要求，进行泵房施工，确保泵房结构安全、美观。
（3）设备安装：将泵站设备按照设计要求进行安装，确保设备运行正常。
（4）电气施工：对泵站电气系统进行施工，确保电气设备运行稳定。
3. 管道输送系统施工（1）管道铺设：按照设计要求，进行管道铺设，确保管道连接牢固、无渗漏。
（2）检查验收：对管道输送系统进行检查验收，确保系统运行正常。
四、施工质量控制1. 严格按照设计要求和施工规范进行施工，确保工程质量。
2. 加强施工过程中的监督检查，及时发现并解决问题。
3. 对关键工序进行严格验收，确保工程质量。
4. 做好施工记录，为工程验收提供依据。
五、施工安全管理1. 做好施工现场的安全防护措施，确保施工人员安全。

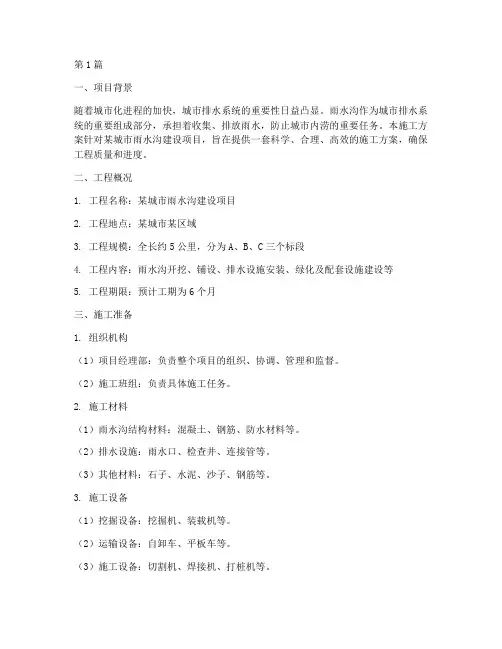

雨水沟施工方案(3篇)
第1篇一、项目背景随着城市化进程的加快，城市排水系统的重要性日益凸显。
雨水沟作为城市排水系统的重要组成部分，承担着收集、排放雨水，防止城市内涝的重要任务。
本施工方案针对某城市雨水沟建设项目，旨在提供一套科学、合理、高效的施工方案，确保工程质量和进度。
二、工程概况1. 工程名称：某城市雨水沟建设项目2. 工程地点：某城市某区域3. 工程规模：全长约5公里，分为A、B、C三个标段4. 工程内容：雨水沟开挖、铺设、排水设施安装、绿化及配套设施建设等5. 工程期限：预计工期为6个月三、施工准备1. 组织机构（1）项目经理部：负责整个项目的组织、协调、管理和监督。
（2）施工班组：负责具体施工任务。
2. 施工材料（1）雨水沟结构材料：混凝土、钢筋、防水材料等。
（2）排水设施：雨水口、检查井、连接管等。
（3）其他材料：石子、水泥、沙子、钢筋等。
3. 施工设备（1）挖掘设备：挖掘机、装载机等。
（2）运输设备：自卸车、平板车等。
（3）施工设备：切割机、焊接机、打桩机等。
4. 施工人员（1）项目经理：负责项目的整体规划、组织、协调和监督。
（2）技术负责人：负责施工方案的编制、施工技术指导和施工质量把控。
（3）施工员：负责具体施工任务的安排和实施。
（4）质检员：负责施工质量的检验和监督。
四、施工方案1. 施工流程（1）施工准备：组织施工队伍、材料、设备，编制施工方案。
（2）基础开挖：按照设计要求，进行雨水沟基础开挖。
（3）结构施工：浇筑混凝土结构，安装钢筋、防水材料等。
（4）排水设施安装：安装雨水口、检查井、连接管等排水设施。
（5）绿化及配套设施建设：进行绿化种植和配套设施建设。
（6）验收交付：完成工程验收，交付使用。
2. 施工方法（1）基础开挖：采用挖掘机进行开挖，保证开挖深度符合设计要求。
在开挖过程中，注意保护地下管线，防止损坏。
（2）结构施工：采用现浇混凝土施工，模板采用钢模板，确保混凝土结构的质量。
钢筋绑扎应按照设计要求进行，确保钢筋间距、锚固长度等符合规范。
雨水方沟施工方案(3篇)
第1篇一、工程概况雨水方沟施工是城市排水系统的重要组成部分，其主要功能是收集和排除城市地表雨水，防止城市内涝。
本方案针对某城市雨水方沟施工项目，对施工过程进行详细规划，确保工程顺利进行。
项目名称：某城市雨水方沟施工项目项目地点：某城市某区域施工工期：60天施工内容：雨水方沟开挖、基础处理、管道铺设、检查井施工、回填及路面恢复等。
二、施工准备1. 组织准备（1）成立施工项目部，明确项目经理、技术负责人、施工负责人等岗位职责。
（2）组织施工人员培训，确保施工人员熟悉施工图纸、施工工艺、安全操作规程等。
（3）配备施工所需机械设备、材料、工具等。
2. 技术准备（1）熟悉施工图纸，明确施工要求、施工顺序、质量控制标准等。
（2）制定施工方案，包括施工工艺、施工流程、质量控制措施等。
（3）编制施工组织设计，明确施工进度、施工质量、施工安全等。
3. 材料准备（1）采购合格的雨水方沟管道、检查井、基础材料等。
（2）检查材料质量，确保符合国家相关标准。
（3）材料堆放整齐，方便施工。
4. 机械设备准备（1）配备挖掘机、装载机、运输车、平板车等机械设备。
（2）确保机械设备运行正常，性能良好。
（3）机械设备操作人员经过培训，持证上岗。
三、施工工艺1. 施工流程（1）测量放线：根据施工图纸，进行测量放线，确定雨水方沟位置、尺寸等。
（2）土方开挖：采用挖掘机进行土方开挖，注意保护地下管线。
（3）基础处理：对基槽进行平整、夯实，确保基础坚实。
（4）管道铺设：按照施工图纸，铺设雨水方沟管道，确保管道顺直、连接牢固。
（5）检查井施工：按照施工图纸，施工检查井，确保检查井位置、尺寸、结构符合要求。
（6）回填及路面恢复：对施工区域进行回填，恢复路面。
2. 施工工艺（1）测量放线：使用全站仪、水准仪等测量仪器，进行测量放线，确保放线精度。
（2）土方开挖：采用挖掘机进行土方开挖，注意保护地下管线，避免损坏。
（3）基础处理：对基槽进行平整、夯实，确保基础坚实，防止管道沉降。
工程雨季施工排水方案(3篇)
第1篇一、背景雨季施工是建筑工程中常见的一种施工方式，由于雨季期间降雨量大，给施工带来了一定的困难。
为了保证工程质量和施工安全，必须制定合理的雨季施工排水方案。
二、排水方案1. 工程现场排水（1）设置排水沟：在施工现场四周设置排水沟，确保地表水能够及时排走。
（2）设置集水井：在排水沟末端设置集水井，将地表水收集后，通过排水管道排出。
（3）设置临时排水泵：在排水沟末端设置临时排水泵，确保在雨量大时，地表水能够及时排出。
2. 施工场地排水（1）设置排水坡：在施工场地内设置排水坡，使场地内的积水能够顺利排出。
（2）设置排水沟：在施工场地内设置排水沟，确保场地内的积水能够及时排走。
（3）设置集水井：在排水沟末端设置集水井，将场地内的积水收集后，通过排水管道排出。
3. 施工设备排水（1）施工设备应配备排水设施，如排水管、排水泵等，确保设备在雨季施工期间能够正常工作。
（2）对施工设备进行防潮处理，防止因雨季潮湿环境导致设备损坏。
4. 施工材料排水（1）对施工材料进行防潮处理，如覆盖防雨布、设置挡雨棚等。
（2）在材料堆场设置排水沟，确保材料堆场内积水能够及时排走。
三、施工措施1. 加强施工现场巡查，确保排水设施正常运行。
2. 定期清理排水沟，防止堵塞。
3. 对排水泵进行检查和维护，确保其正常运行。
4. 加强施工人员的安全教育，提高安全意识。
5. 根据雨季施工特点，合理安排施工进度，确保工程质量和安全。
四、总结雨季施工排水方案是保证工程质量和施工安全的重要措施。
通过以上方案的实施，可以有效应对雨季施工期间的排水问题，确保工程顺利进行。
第2篇一、前言雨季施工是工程建设中常见的一种施工环境，由于雨季期间降雨频繁，容易造成施工场地积水，影响工程进度和质量。
为确保工程顺利进行，特制定本雨季施工排水方案。
二、排水原则1. 合理规划：根据施工现场实际情况，合理规划排水系统，确保排水畅通。
2. 集中处理：将分散的雨水汇集到排水系统，集中处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
- 1 - 城市基础设施及房地产 我公司在城市公共交通建设、城市地下管道管沟建设、城市雨水收集利用工程以及城镇园林绿化及生态小区建设等方面均对社会作出积极的贡献。下面，我们着重介绍“城市雨水收集利用工程”方面的贡献。 叙“城市雨水收集利用工程”
一、城市雨水收集利用的必要性 随着人口剧增和经济高速发展，水的供求矛盾已成为制约我国工农业生产和城市发展的瓶颈。有专家指出—2010年后，我国将进入严重缺水时期；2030年，我国将缺水400亿立方米至500亿立方米，缺水高峰将会出现。因此把雨水作为重要水资源加以收集利用，实行综合治理已经成为一个重要的新兴课题。全国各级政府都很重视这方面的工作。各企业均有责任把这一“必修课”作好。 二、城市雨水收集利用的可行性
由于天然雨水具有硬度低，污染物少等优点，因此它在减少城市雨洪危害，开拓水源方面正日益成为重要主题。对于大型公用建筑、居住区、建筑群体等屋面及地面雨水，经收集和一定处理后，除用于浇灌农作物、补充地下水，还可用于景观环境、绿化、洗车场用水、道路冲洗、冷却水补充、冲厕及一些其它非生活用水用途。厂房雨水可根据生产工艺需要,将雨水进行适当处理后用于补充部分生产用水。因此，通过因地制宜的规划设计结合雨水收集、利用设备的实施，减少用于以上用途的自来水用量，可以节约水资源，大大缓解我国的缺水问题。 城市雨水的收集利用在国外的发达城市已有几十年的历史。其经验和方法，对我国城市特别是对北京市这样严重缺水的城市很有借鉴意义。 - 2 -
城市雨水的收集利用在我国古代也有典型的范例。 我国城市城区雨水利用的思想具有悠久的历史，是伴随着古都的建设和发展而产生的。面对北京北海公园团城古代雨水利用工程作一介绍，以期对现在雨水利用有所启迪。 团城地面高出周围地面4.6米，且由青砖铺装，但城内众多的古树却生长了几百年，最大树龄已高达800余年，仍枝繁叶茂。究其原因关键是城内具有独特的雨水收集、排放、利用系统。 团城是一个孤立、封闭的单元，地面高出北海湖水水面5.64米，因此，古树生长所需的水分很难从地下水得到补给，只有靠天然降水。 团城总面积5760平方米，按北京地区多年平均年降水量为595毫米计，每年可得到天然降水量3427立方米。除去无法控制的蒸发损失外，如何利用剩余的雨水量满足古树生长的需要，古人做了周密的考虑。 团城不像北京其他古建筑(如故宫、正阳门箭楼、鼓楼、长城及北海白塔等)一样设有地面排水明沟和在城墙上设置泄水石槽(吐水嘴)，说明古人在建筑团城时就已有意将降水尽量留在城内。 团城的地面铺装与其他古建筑地面铺装不同。团城除建筑物、古树占去部分地面外，其余地面均由青砖铺筑而成。按形式和功能，青砖铺筑地面又分为两种:小部分由方砖和条砖铺成甬道，不渗水，供人行走；其余部分由梯形青砖铺成，铺装时大面朝上、小面朝下，砖与砖之间留有空隙，且不用灰浆勾缝用于拦蓄雨水并入渗补给砖下土壤水。 城内地下有一排水廊道，绕城布置，用青砖砌成，地面多余雨水通过9个雨箅子汇集到排水廊道。排水廊道也用青砖砌成，在水量较小时水会通过青砖慢慢渗入到廊道周围土壤，在水量较大时水会在城东南侧排出城外。 总之，团城地面采用铺装倒梯形青砖和设置地下排水廊道的做法，充分利用了天然降水，并为古树营造了适宜的生长环境。这一技术历 - 3 -
史悠久，思路精巧，是人类利用雨水的工程杰作，也是先辈们的智慧结晶，现代人应该让其精髓发扬光大！ 三、我公司对城市雨水收集利用技术具体实施的工程项目
我公司在城市雨水收集利用方面具体实施的工程现在基本完工的有：水木年华·湖上组团工程。 1、工程概况： 祥瑞·水木年华湖上工程位于重庆江津市鼎山大道，整个用地位于江津东部新城中心区域，周边被规划道路所环绕，西面是祥瑞景观大道，南面是鼎山大道，面对艾坪山公园，东面靠近新城的行政中心。该项目地理位置极其优越，为江津东部新城的新地标。
祥瑞·水木年华湖上组团工程鸟瞰图 - 4 -
本工程地处江津市东部新城区，南临鼎山大道，北临瑞安路，东临和平一路，西临瑞安南路，总用地面积128231.67㎡，场地内现状地势北面最高，沿道路逐级降低，高差约28米，用地中上部为怡景湖，湖周边是建设高尚住宅的理想地点。
总平面主要技术经济指标： 项目 单位 数据 所占比重 备注 建设用地面积 ㎡ 128231.67 100.00% 其中:建、构筑物用地 26616.29 20.76% 道路广场用地 35313.00 27.54% 绿化用地 45009.32 35.10% 其它用地 21293.06 16.60% 其中怡景湖8124㎡ 居住户数 户 2255 居住人数 人 7216 每户按3.2人计算 总建筑面积 270046.81 一、按功能性质划分 1)住宅建筑面积 ㎡ 239127.14 100.00% 其中:多层 84667.73 35.61% 小高层 24383.77 10.40% 高层 130075.64 53.99% 2)公建面积 9335.03 3)配套设施建筑面积 21584.64 其中:地下车库面积 10485.00
二、按地上地下划分 1)地上建筑面积 ㎡ 243170.81 2)地下建筑面积 26876.00 其中:地下面积 8433.00 半地下面积 16957.60 容积率 2.04 建筑密度 20.76% 绿化率 35.10% - 5 -
2、气象条件： 根据江津气象局提供的数据显示，本地年平均总降雨量：约1030㎜；根据水电局提供资料数据怡景湖年蒸发量约为1136.7㎜。 3、工程实施：
3.1雨水收集、净化系统： 根据现场地形地貌的特定条件，雨水收集分为两个区域。 第一区域是怡景湖及其周边绿化区域（含青木苑小区部分区域），主要收集地面雨水和屋面水。当湖水超过最高设计水位时，便会经水景“小溪”流经1#地下蓄水池，经过沙墙的过滤，流到2#地下蓄水池。如水量过大时，便会经1#地下蓄水池边流向市政排水管网； 第二区域是以43#楼人防工程旁边的1#、2#集水池为核心最低洼区域，主要收集屋面和地面道路的雨水。屋顶雨水，通过雨水管道，流经室外雨水管，然后流向1#地下蓄水池，经过沙墙的过滤，流到2#地下蓄水池。如水量过大，便会经1#地下蓄水池高位泄水水口流向市政排水管网。 最后，在2#地下蓄水池用带有压力传感器的双联动水泵将水抽到小区最高建筑物顶部的高位水箱（54m高200 m3），供景观环境、绿化、洗车场用水、道路冲洗、冷却水补充、公厕及一些其它非生活用水。当怡景湖、溪流缺水时，也可由双联动水泵直接进行补水。 其中，地下蓄水池采用钢筋混凝土结构，与这些蓄水池相连的初期雨水池通过分流装置，将最初的2毫米雨水量分开。地下蓄水池在10米深的地下，总容量5000立方米。带有压力传感器的水泵安放在2#蓄水池边上的泵室，由高位水箱进行联动控制。 泵室设有故障－安全系统，包括一台备用泵（一旦水泵出现故障，备用泵就会启动）和螺线管（如果发现水压不足，或电力供应中 断，或发现蓄水池水位低，它就会自动切换供水系统）。 3.2雨水利用系统： 3.2.1水景： - 6 -
3.2.1.1溪流a、（自流水）：利用怡景湖的位置较高，作为溪流水的源头；b、(压力水)当怡景湖水位低于溢水口时，则采用高位水箱供水或由压力传感器水泵直接供水保证溪流水源。C、溪流尾水直接进入1#地下蓄水池重复利用。
3.2.1.2喷泉（压力水）：利用高位水箱的水压，保证喷泉的运转。 - 7 - 3.2.2绿化： 小区内的每一个花台、苗圃、树林、草坪等绿化用地均设计布置有足够的灌溉用水龙头，水龙头的水来自高位水箱。 - 8 - 3.2.3道路冲洗： 小区道路不定期的进行压力水冲洗，保证道路的清洁。所用的压力水也由高位水箱提供。 3.2.4环境卫生： 楼道拖地、植物集灰的冲洗、外墙玻璃的清洗、外墙面的定期清洗以及广场的冲洗等均离不开水。这些也是利用高位水箱提供。 3.2.5洗车： 小区在大型车库旁边设置了一个洗车场，水源也是由高位水箱提供。 3.2.6消防用水： 将高位水箱的水接入消防应急车道边的专用消火栓供消防车取水。 3.3雨水收集利用工程系统图如下：
4、雨水收集利用综合效果分析： 4.1雨水收集的有效面积： 湖上组团：26616.29+35313+21293=83222.29 m2； - 9 -
