HP10101020硒鼓(2612A)加粉图解
硒鼓加墨粉方法含步骤图片
硒鼓加墨粉方法含步骤图片.. 1.C4092A 等五种硒鼓 ...................... 2.C3903F 硒鼓 ............................ 3.C4129X 硒鼓 ............................4.92298A 硒鼓 ............................5.92274A 硒鼓 ............................ ............................................................... ＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊LQ-1600K 打印机断针的维修及保养LQ －1600K 打印机打印速度快，功能也较多，所使用的色带较长(长14m ，宽12.7mm)，所以国内有很多用户使用这种打印机，但由于一些用户在使用中方法不当，经常断针。
断针处理方法有两种：一是换打印头，但打印头价格较贵，断了几枚针就换打印头，很不合算；二是换打印针，打印针比较便宜，此方法经济可行。
换针是一项技术性较强又十分复杂的工作，首先必须了解这种打印头的结构：LQ －1600K 打印机的打印头共有24枚打印针，分上下两层排放，其中上层排放12枚长针，下层排放12枚短针。
从打印头出针一方来看，打印针是分两行排列，长针和短针在两行里相隔排放(即每行是一长针一短针排列)，如果LQ －1600K 针式打印机出现断针，可按如下步骤处理：1.当打印机打出的文字缺笔少画时，就应想到可能是断针所致。
应先将打印头取下，用脱脂棉棒醮无水酒精小心擦洗打印头出针一方，擦洗干净后，用24针打印机断针免修程序测试一下打印针状态，由此可判断所断的是长针还是短针、断的是哪一位置的打印针，用笔记下。
2.先磨几枚长针和短针备用，不管是换长针或短针，新针必须经研磨后才能使用，否则即使换上新针，还是会出现断针的现象(因未研磨的新针棱角刮色带，易断针)。
HP1020加粉图解
HP1020加粉图解－－－正确的2008年05月20日 12:59激打工作原理:激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
磁辊刮板（也称小刮板）：由金属架和聚氨酯刮片组成，它均匀地控制磁辊表面的碳粉量，并使碳粉摩擦带电。
清洁刮板：当感光鼓完成一次打印后，鼓表面的碳粉图像并不会100%地转印到纸上，因此，要用橡胶制的清洁刮板将上一幅图案遗留下来的残余碳粉刮去，存入废粉仓中。
如果清洁刮板老化，无法除净残余碳粉，就会使之附着到下面的页面上，出现不规则的黑色斑点和线条。
充电辊：充电辊本身被施加交流和直流两种电压，因此它具有双重功能，即给感光鼓表面充电，也能清除一次成像后的残余电位。
充电辊破损或不洁以及运作过程中电压的消耗所引起的感光鼓充、放电不足，都会造成底灰或对打印质量产生影响下面我们就介绍一下普及率很高的HP 5L/6L激光打印机硒鼓的加粉方法。
1.准备工作：碳粉一瓶（20元左右）、斜口钳、十字螺丝刀、一字螺丝刀、吹气球（皮老虎）。
惠普2612加粉图解
将硒鼓两端的销钉装入，把鼓的两 部分固定在一块
将鼓芯齿轮端的盖子装上，用镙丝固定
装入弹簧，在装上的过程中也要注 意不要将它弄丢了
装完后，最后一步就是要把鼓芯 转动一下，看一下硒鼓运行是否 正常，如果运行正常，那我们就 可以把它装入机器来试一下了．
HP1010/1015/3030硒鼓（2612A）拆解加粉方法 与CANON LBP3200/2900硒鼓(303)方法一样
将两个镙丝拆下，然后把顶盖拿下来，注意在拆镙 丝时，有齿轮方向的镙比不能拆
将盖子拿下
用钳子将鼓芯一端的弹簧取下，在取弹来自时要用另 一支手按住弹簧的另一端，以免弹簧“飞”了
取下鼓芯，在取鼓芯时要注意，在拆的过程中很容易被下面 的鼓体哈划伤，所在以在拆下时要用手把下面垫一下
用小镙丝刀将销钉顶出来，这两个销钉不是特别的明显，要 仔细的看才能看见，有时还会被碳粉给遮住
两边都顶出来后，就可以用尖嘴钳把它拔出来，注意销顶不 要弄丢了
销钉拔出来后，就可以将鼓体分成两部分了
将盖子盖严，盖好后，将鼓体倒过来，检查是否漏粉
将硒鼓的外盖扣好，用镙丝固定
清理费粉仓，先将一侧的档板定位 弹簧取下
取下弹簧后将档板拿下来
拧下费粉仓大刮刀上面的两个镙丝
将刮板取下，把里面的费粉清理干净，刮板用纸巾擦干净
把两端的镙丝拧上，注意在拧镙丝的时候要按左三右三的规 则来拧
将充电棍和鼓芯装上，在装入这两个部件的时候一定要注意 不要将它们弄伤
拧下在封条旁边的镙丝，注意：可不要拧错了镙丝，不然硒 鼓就要散架了
将镙丝拧下后，就可以将盖子拿下来了，如图，还能看到一 个白色的盖子，它就是注入碳粉的入口了
抽出磁棍，清理粉仓，在抽磁棍时要注意，在它的两边各有 一个塑料圆圈，千万不能弄丢了，否则硒鼓是会漏粉的

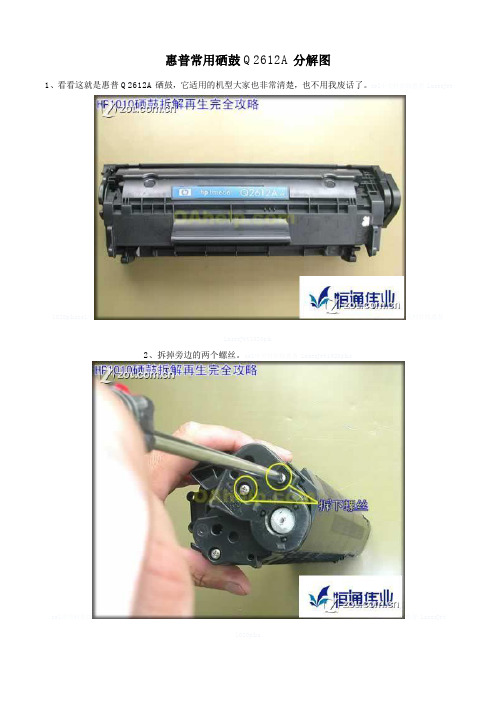

惠普常用硒鼓Q2612A分解图
惠普常用硒鼓Q2612A分解图1、看看这就是惠普Q2612A硒鼓，它适用的机型大家也非常清楚，也不用我废话了。
zol中关村在线惠普LaserJet1020pluszol中关村在线惠普LaserJet 1020plu2、拆掉旁边的两个螺丝。
zol中关村在线惠普LaserJet 1020pluszol中关村在线惠普LaserJet1020plus3.打开旁边的盖子，小心取下弹簧。
zol中关村在线惠普LaserJet 1020pluszol中关村在线惠普LaserJet1020plus4.取下鼓芯，小心不要划伤表面。
zol在线惠普LaserJet1020pluszol中关村在线惠普LaserJet 1020plus5.取下清洁棍，可以自己清理下表面。
zol中关村在线惠普LaserJet 1020pluszol中关村在线惠普LaserJet1020plus6.顶出销子，需要稍微用点力。
zol中关村在线惠普LaserJet 1020pluszol中关村在线惠普LaserJets7.需要借助工具把销子拔掉。
zol中关村在线惠普et 1020pluszol中关村在线惠普LaserJet 1020plus zol中关村在线惠普LaserJet 1020plus8.鼓体就已经可以分开了。
zol中关村在线惠普LaserJet 1020plus zol中关村在线惠普LaserJet 1020plus9.拧下另外侧的螺丝。
zol中关村在线惠普LaserJet 1020pluszol中关村在线惠普LaserJet1020plus10.拿掉盖子。
zol中关村在线惠普LaserJet 1020pluszol中关村在线惠普LaserJet1020plus11.取出磁芯，把里面的废粉仓清理干净。
（一定要清理干净，不然影响打印质量）zol中关村在线惠普LaserJet 1020pluszol中关村在线惠普LaserJet 1020plus12.重新装上磁芯。
hp1020激光打印机加粉图解
激光打印机加粉图解hp1020打印机加粉图解１、拆下螺丝２、打开封装３、取下弹簧４、取下鼓芯,请取出后用纸包好尽量不要接触强光５、取下清洁辊,用纸擦干净６、取出小铁销７、拔出铁销８、拆开鼓体９、拧下螺丝１０、打开封盖１１、抽出磁辊，清空粉仓１２、装上磁辊１３、加粉１４、封盖１５、封装１６、拧好螺丝１７、取下定位簧１８、取下档板１９、拧下螺丝２０、清理废粉仓２１、拧下螺丝２２、装上清洁辊２３、装上鼓芯２４、钉入铁销２５、拧上螺丝，装上定位弹簧，完成5L/6L激光打印硒鼓换粉图解一分离硒鼓打开机器取出硒鼓放在桌子上，首先摘下硒鼓上的一个弹簧，用斜口钳夹住一侧面金属销钉，向外用力拔出，两侧银色金属销钉拔出后可将硒鼓分成两部分，带有鼓芯一方是废粉收集件，带有磁辊一方是供粉仓。
二更换鼓芯和刮板、清理废粉将废粉收集件中灰色感光鼓两侧的白色塑料卡子上的螺丝拧掉，将白色塑料卡子向外拔出，鼓芯就可以取出来。
再把放电辊取出来，拧掉刮板上的两个螺钉拿出刮板，把废粉全部清理干净，再把刮板、放电辊、感光鼓按拆前的状态恢复好(注意鼓芯及两端的白色塑料卡子和放电辊方向不能反)。
轻轻转动鼓芯数圈，鼓面上应干干净净。
若鼓面上有残粉，应及时更换刮板。
三灌装墨粉如果您的硒鼓是没有灌过墨粉的原装硒鼓第一次灌粉，这次灌粉就不需要清理粉仓和磁辊，否则必须把粉仓和磁辊上的墨粉清理干净。
取出粉仓上的塑料盖，把天野4v/4vc墨粉摇一摇再慢慢的倒入粉仓内，盖好塑料盖，轻轻的转动磁辊数圈，磁辊应能均匀的吸附墨粉。
四组装硒鼓将供粉仓和废粉收集件按拆开时位置安装复原，插好两侧金属卡销上好小弹簧。
硒鼓装好后，应推开感光鼓挡板，向上轻转鼓芯侧面齿轮数圈，鼓面残留墨粉即被清除，装机即可使用。
准备好家伙式儿~ 开始操刀1.准备工作：碳粉一瓶（30元左右）、斜口钳、十字螺丝刀、一字螺丝刀、吹气球（皮老虎）。
2.左手拿起硒鼓，右手用斜口钳把鼓芯有齿轮一头的定位销拔出。
惠普1020罐粉图解12A硒鼓加粉图解(清晰版)

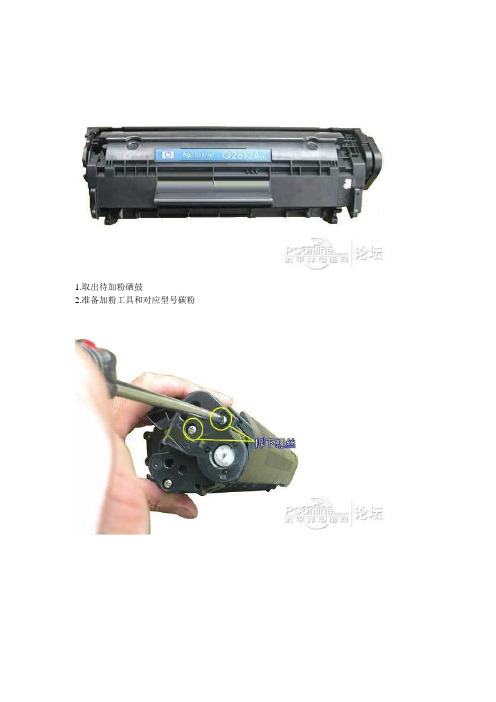

1.取出待加粉硒鼓
2.准备加粉工具和对应型号碳粉
3.卸下平衡弹簧
5.分离粉仓与废粉仓清理废粉：将废粉收集件中淡蓝色感光鼓两侧的金属定位销拨出，取出感光鼓于阴暗平稳处，拿出放电辊，再将刮板上的两个镙钉旋下，移去刮板，慢慢将废粉仓内废粉倒出，再把刮板、放电辊、感光鼓按原来位置复原(如需更换鼓芯、刮板此时将旧鼓芯、刮板换成新的即可)
6.卸下侧盖灌装墨粉：将供粉件上磁辊无齿轮一侧的镙钉旋下，拿下塑料壳后可看到一个白色塑料盖，打开此盖，将粉仓内和磁辊上的墨粉全部清理干净(如果不清理磁辊和粉仓打印样张可能出现底灰或字迹发浅) ，将磁辊装好，此时应用力按住磁辊，防止磁辊脱离原位。
把激光打印机墨粉摇匀后慢慢倒入供粉仓内，盖好塑料盖，上好塑料壳(此时应注意：磁辊中轴末端上的半圆形与塑料壳上的半圆形小孔对好)，轻轻转动磁辊侧面的齿轮数圈，使墨粉上匀。
HP打印机加粉详细图解
HP1106硒鼓型号：HP 88号（CC388A），硒鼓包装盒上标注88A。
HP1020硒鼓型号：Q2612A，硒鼓包装盒上标注12A您这款激光HP1106使用的是CC388A型号1、按打印机型号买相应碳粉。
2、把打印机的粉仓拆下来。
3、把粉仓盖子撬开，很紧的，要小心点，别损毁了，还要盖回去的。
4、用塑料袋包住粉仓，把残粉倒在塑料袋里面。
强烈建议在户外或楼道里进行，碳粉飞扬，非常脏。
5、用白纸做一个漏斗放在粉仓口上，桌子上铺报纸，穿上旧衣服，戴薄手套。
慢慢把新粉倒入粉仓。
一定要慢，不然会飞扬。
6、用原来的粉仓盖子封口，压紧后，横着拿粉仓，左右震荡，摇匀。
7、装回打印机，实验打印20张左右，调节打印浓度目前激光打印机价格不断下降，但是相应的原装耗材“硒鼓”价格却丝毫未降，仍然是高高在上的姿态，厂家还设置了各种障碍防止用户自己加粉。
这不但使得激打使用成本很高，而且使用后的硒鼓随处乱扔也会导致环境严重污染。
现在我们动手自己对硒鼓加粉。
激打工作原理激光打印机的工作原理是首先把电脑传来的打印信号转化为脉冲信号传送到激光器，此时充电棍已经完成对鼓芯表面均匀充电，激光器射出激光抵消鼓芯上图像部位的电荷，这样在鼓芯上形成我们看不见的静电图像，把磁辊上的碳粉通过静电原理吸附到鼓芯上，此时我们就能够用肉眼在鼓芯上观察到图像，再通过转印辊进行转印，由于转印辊上所带的电压高于鼓芯上的电压，使鼓芯上的碳粉被拉到纸张上，此时纸上已经形成了我们要打印的图文，但是碳粉是浮在纸面上的，用手就能轻轻抹去，所以要通过定影，也就是加温加压以后才能使碳粉熔化渗入纸张的纤维中，完成整个打印过程。
关键部件小知识感光鼓：是由铝制的，表面覆盖多层无毒的有机光异体，又称OPC鼓。
感光鼓最忌高温高湿和近火、多光环境，同时在清洁鼓时不良的触摸、划痕都会造成鼓面涂层的永久性伤害。
目前打印机硒鼓的寿命一般为5000张，A3的机型一般为10000张左右。
磁辊：是一个永久磁芯的金属套筒，固定在粉仓中，旋转时将碳粉吸附其上，并通过电场和磁场作用将碳粉吸附到感光鼓潜像之上。
hp1020 (HP2612A)硒鼓加粉图解解读
hp1020 (HP2612A)硒鼓加粉图解
2008-01-24 17:06:13| 分类：加粉图解|举报|字号订阅
惠普HP Q2612A硒鼓适用于惠普HP1010、惠普HP1012、惠普
HP1015、惠普HP1018、惠普HP1020、惠普HP1022、惠普HP3015、惠普HP3020、惠普HP3030、惠普HP3050、惠普HP3050Z、惠普HP3052、惠普HP3055、惠普HP M1005 mfp .佳能LBP 2900, 佳能LBP3000打印机硒鼓加粉图解HP m1005硒鼓加粉图解
1准备工作
2拆下螺丝
3拿下侧盖板
4取下鼓芯小心不要刮伤鼓芯
6取下拉簧
7从里面打出销钉
8取下销钉放好
9拆解图.
10拆下刮板清理废粉
11取下刮板
12废粉仓组件
13拆下螺丝
14拿下盖板不要弄坏铜簧
15取下磁辊
16粉仓拆解完毕
17清洁磁辊
18加入碳粉
19转动磁辊观看上粉情况这个磁辊已经磨损严重应该更换了
20转动磁辊内磁棒使d型柱对准盖板上的型口
21组装废粉仓和粉仓
22打入销钉
23清洁鼓芯
24装入鼓芯
25装上拉簧完毕
硒鼓加粉注意事项:一、尽量清理干净硒鼓里残余的碳粉,最好使用吸尘器或气枪清理
二、清理硒鼓重要零件(如感光鼓、充电辊、磁辊)时一定要小心避免碰伤，要使用无尘纸/布清理
三、由于碳粉颗粒体积非常微小,在灌粉时会飞散在空气中,所以要采取防护措施保护好口、鼻腔(带口罩/防护面罩/橡胶手套等
四、请使用优质碳粉，勿与其他品牌的碳粉混合使用
五、所有步骤请专业人士使用专用工具操作。
hp1020硒鼓加粉图解和故障排除
hp1020硒鼓加粉图解和故障排除更新日期：2011-11-03 16:27:46 点击：304亿码硒鼓不支持大家去灌粉使用硒鼓，因为灌粉容易对人体造成伤害，同时也会损坏打印机，如网友确实需要加粉处理，来节约成本，那么请选择专业公司来做此项操作，亿码在帮客户处理加粉的同时，会对原硒鼓进行配件检测，如寿命到期的配件，我们会给予更换，以保证打印品质和寿命，同时减少因为加粉的原因而导致打印机故障的现象。
１、拆下螺丝( 鼓有两侧，其中一侧只有一个螺丝，另一侧有三个螺丝，拆下有三个螺丝的那一侧的如左图所示的两个螺丝）２、打开封装（拆下第一步的螺丝后，打开封装）如图示３、取下弹簧（取下如上图所示的右端固定鼓芯的弹簧。
）４、取下鼓芯（如图，把鼓芯左端抬起来（可以把其外端轻轻向外掰一些），再向外拉，把鼓芯取出）５、取下清洁辊（鼓芯取出后，就可看到鼓芯下面的清洁辊，用螺丝刀把其翘出来）如图示６、取出小铁销（鼓左右两端均有一个小铁销，从鼓两侧的外面就可看到，确定位置后，用一螺丝刀在鼓里面顶着，拿钳子敲击螺丝刀，把销子顶出点）如上图示，有点费事，工具应手的话很好弄。
７、拔出铁销（在鼓外侧，用尖嘴钳拔除第六步顶出的销子），另一侧的销子同样方式拔出。
如左图示８、拆开鼓体（两个销子都拔出后，轻轻掰动两面鼓体，鼓体就可分成两半）如图示以上几步事故的拆卸过程以下几步是清理粉仓，加粉的过程：９、拧下螺丝（拧下如图示的那半鼓体的螺丝）１０、打开封盖（拧下第九步的螺丝后，就可把封盖打开），这时可以看到一个圆形的瓶盖。
注：后边13步加粉时就是打开这个瓶盖，放上漏斗，把粉从漏斗处加进去。
１１、抽出磁辊，清空粉仓（继第十步打开封盖后，把如左图示的磁辊抽出，把剩余的粉倒出，再打开圆形的瓶盖，用电脑专用的吹风机（一般电脑城都有卖的，40-50元左右）清理一下粉仓，磁辊。
不清也没问题。
１２、装上磁辊（清理完剩余的粉后，把磁辊装上。
）如图示１３、加粉（参看第十步后的注：）用手按住磁辊，要不会漏粉。
硒鼓加粉图解
HP1020硒鼓加粉图解引用一个原装的硒鼓要四五百,而加一次粉才几十元不等(这个价位就取决于你啦..). 成来就十几块钱.. 呵呵. 想想这生意划得来啊..下面手把手教你怎么给HP1020加粉.１、拆下螺丝( 鼓有两侧，其中一侧只有一个螺丝，另一侧有三个螺丝，拆下有三个螺丝的那一侧的如左图所示的两个螺丝）２、打开封装（拆下第一步的螺丝后，打开封装）３、取下弹簧（取下如上图所示的右端固定鼓芯（如图绿色）的弹簧。
）４、取下鼓芯（如左图，把鼓芯左端抬起来（可以把其外端轻轻向外掰一些），再向外拉，把鼓芯取出）５、取下清洁辊（鼓芯取出后，就可看到鼓芯下面的清洁辊，用螺丝刀把其翘出来）６、取出小铁销（鼓左右两端均有一个小铁销，从鼓两侧的外面就可看到，确定位置后，用一螺丝刀在鼓里面顶着，拿钳子敲击螺丝刀，把销子顶出点）如上图示７、拔出铁销（在鼓外侧，用尖嘴钳拔除第六步顶出的销子），另一侧的销子同样方式拔出。
８、拆开鼓体（两个销子都拔出后，轻轻掰动两面鼓体，鼓体就可分成两半）以上几步事故的拆卸过程以下几步是清理粉仓，加粉的过程：９、拧下螺丝（拧下的那半鼓体的螺丝）１０、打开封盖（拧下第九步的螺丝后，就可把封盖打开），这时可以看到一个圆形的瓶盖。
注：后边13步加粉时就是打开这个瓶盖，放上漏斗，把粉从漏斗处加进去。
１１、抽出磁辊，清空粉仓（继第十步打开封盖后，把的磁辊抽出，把剩余的粉倒出，再打开圆形的瓶盖，用电脑专用的吹风机（一般电脑城都有卖的，40-50元左右）清理一下粉仓，磁辊。
１２、装上磁辊（清理完剩余的粉后，把磁辊装上。
）１３、加粉（参看第十步后的注：）１４、封盖（加满粉后，盖上盖子），用手稍微转动磁辊，使粉均匀布在磁辊，晃动一下，看看漏不漏粉。
一般是不会漏的。
１５、封装（继第十四步后，封装加完粉的这面）１６、拧好螺丝，把这半面固体放下。
下面这几步是清理废粉仓：１７、取下定位簧（拿起另一面鼓体，取下如图示黄色圈里的定位簧）１８、取下档板１９、拧下螺丝２０、拿掉粉仓上的挡板，（）清理废粉仓，（用以上用的吹风机）２１、拧上螺丝（清理完后，按顺序装上）２２、再装上清洁辊２３、装上鼓芯，这半面也装好了。
