回弹法作业指导
回弹法作业指导书
一、目的为了统一使用回弹仪检测普通混凝土抗压强度的方法，保证检测精度，特制定本作业指导书。
二、引用标准《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001三、主要仪器设备ZC3-A型混凝土回弹仪四、试验条件在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。
回弹仪使用环境温度为-4～40℃。
五、取样方法5.1.1 结构或构件混凝土强度检测可采用下列两种方式，其适用范围及结构或构件数量应符合下列规定：1.单个检测：适用于单个结构或构件的检测；2.批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类结构或构件。
按批进行检测的构件，抽样数量不得少于同批构件总数的30％且构件数量不得少于10件。
抽检构件时，应随机抽取并使所选构件具有代表性。
5.1.2 每一结构或构件的测区应符合下列规定：1.每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；2.相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不应大于0.5m，且不宜小于0.2m；3.测区应选在使回弹仪处于水平方向检测混凝土浇筑侧面。
当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土浇筑侧面、表面或底面；4.测区宜选在构件的两个对称可测面上，且应均匀分布。
在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件；5.测区的面积不宜大于0.04m2；6.检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面，必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑；7.对弹击时产生颤动的薄壁小型构件应进行固定。
5.1.3 结构或构件的测区应表有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。
5.1.4 当检测条件与测强曲线的适用条件有较大差异时，可采用同条件试件或钻取混凝土芯样进行修正，试件或钻取芯样数量不应少于6个。
砂浆回弹作业指导书
回弹法检测砌筑砂浆抗压强度作业指导书编号：编制：审批：回弹法检测砌筑砂浆抗压强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。
2、依据标准GB/T 50315-2011《砌体工程现场检测技术标准》3、仪器设备的要求3.1 砂浆回弹仪的主要技术性能指标应符合表的要求，其示值系统宜为指针直读式。
表砂浆回弹仪主要技术性能指标3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。
3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。
4、检测结构或构件砂浆强度时，应具有下列资料1.收集被检测工程的图纸、施工验收资料、砖与砂浆品种及有关原材料的测试资料。
2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。
3.工程建设时间。
4.进一步明确检测原因和委托方的具体要求。
5.以往工程质量检测情况。
5、抽样方法及样本大小以及技术规定5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。
5.2 每一检测单元内，不宜少于6个测区，应将单个构件（单片墙体、柱）作为一个测区。
当一个检测单元不足6个构件时，应将每个构件作为一个测区。
5.3 每一测区应随机布置若干测点。
砂浆回弹法，测点数不应少于5个。
5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于3个。
5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。
5.6 测位处应按下列要求进行处理：1.粉刷层、勾缝砂浆、污物等应清楚干净。
2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。
5mm~10mm，且不应小于5mm。
5.7 每个测位内应均匀布置12个弹击点。
选定弹击点应避开砖的边缘、灰缝中的气孔或松动的砂浆。
(完整word版)JGJT23-2011新版回弹法检测混凝土强度作业指导书.doc
JGJ T 23-2011新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
JGJ T 23-2019新版 回弹法检测混凝土强度作业指导书共11页word资料
JGJ T 23-2019新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2019 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。
JGJ T 23-2011 回弹法检测混凝土强度作业指导书(钢筋混凝)
回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。
3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。
3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。
3.4 回弹仪有下列情况之一时应送检定单位检定。
a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。
d. 经常规保养后，钢砧率定值不合格。
e．遭受严重撞击或其他伤害。
3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。
率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。
弹击杆每旋转一次的率定平均值均符合80±2的要求。
4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。
5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

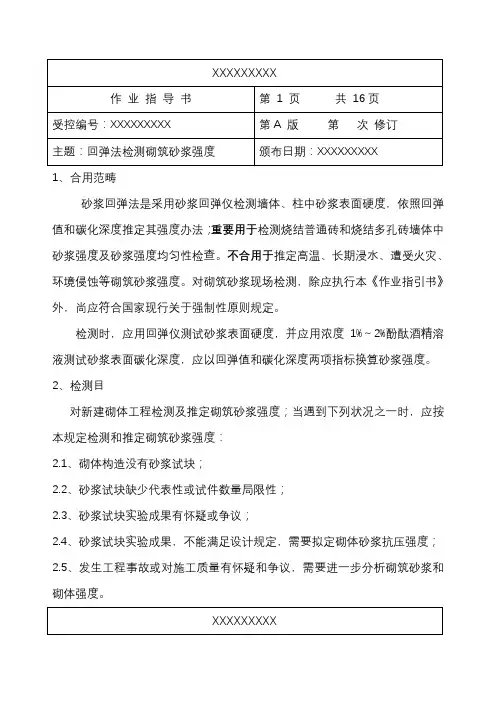

回弹法检测砌筑砂浆强度作业指导书带例题版样本
1、合用范畴砂浆回弹法是采用砂浆回弹仪检测墙体、柱中砂浆表面硬度，依照回弹值和碳化深度推定其强度办法；重要用于检测烧结普通砖和烧结多孔砖墙体中砂浆强度及砂浆强度均匀性检查。
不合用于推定高温、长期浸水、遭受火灾、环境侵蚀等砌筑砂浆强度。
对砌筑砂浆现场检测，除应执行本《作业指引书》外，尚应符合国家现行关于强制性原则规定。
检测时，应用回弹仪测试砂浆表面硬度，并应用浓度1%～2%酚酞酒精溶液测试砂浆表面碳化深度，应以回弹值和碳化深度两项指标换算砂浆强度。
2、检测目对新建砌体工程检测及推定砌筑砂浆强度；当遇到下列状况之一时，应按本规定检测和推定砌筑砂浆强度：2.1、砌体构造没有砂浆试块；2.2、砂浆试块缺少代表性或试件数量局限性；2.3、砂浆试块实验成果有怀疑或争议；2.4、砂浆试块实验成果，不能满足设计规定，需要拟定砌体砂浆抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。
2.6、对既有砌体构造，在进行下列鉴定期，可按本办法检测和推定砌筑砂浆强度：2.6.1、安全鉴定、危房鉴定或其她应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前可靠性鉴定；2.6.4、危房变化用途、改建、加层或扩建前鉴定。
3、执行原则《砌体构造工程施工质量验收规范》GB 50203-；《建筑构造检测技术原则》GB/T 50344-；《砌体工程现场检测技术原则》GB/T50315-；4、检测根据4.1、被检测工程施工图纸及相应变更，施工验收资料，砌筑砂浆品种及关于原材料测试资料；4.2、现场调查工程构造形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查有效期间变更状况。
4.3、工程建设时间；进一步明确检测因素和委托方详细规定；4.4、以往工程质量检测状况。
5、操作人员及注意事项5.1、凡使用回弹仪进行工程检测人员，均应经专门培训合格后方可进行检测。
5.2、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
回弹法检测混凝土抗压强度作业指导书(含全部附表)
MC-LWI-01（A0）1编制依据《混凝土结构现场检测技术标准》GBT50784-2013；《回弹法检测混凝土强度技术规程》JGJ/T 23-2011。
2适用范围本方法适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。
并规定了回弹法检测混凝土抗压强度的检测方法。
3作业程序执行程序形成的记录3.1接受任务编制检测方案。
3.2 根据检测方案的技术要求准备回弹仪。
3.3 进行现场检测做好相关数据的记录。
如填写表JSJL-01-05-A/O-1回弹仪率定试验记录表，如采用数字回弹仪检测，填写表JSJL-01-05-A/O-2回弹法检测混凝土抗压强度记录（数字回弹仪）；如采用手动记录回弹数据，填写表JSJL-01-05-A/O-3回弹法检测混凝土抗压强度记录（手动记录）和表JSJL-01-05-A/O-4 构件混凝土强度计算表（手动计算）。
3.4分析检测数据，编制检测报告。
4检测方法4.1 回弹仪4.1.1回弹仪可为数值式的，也可为指针直读式的。
4.1.2回弹仪应具有产品合格证及计量检定证书，并应在回弹仪的明显位置上标注名称、型号、制造厂名、出厂编号等。
4.1.3回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定：1）水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。
2）在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺的“0”处。
3）在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。
4）数值式回弹仪应带有指针直读示值系统，数值显示的回弹值与指针直读示值相差不应超过1。
4.1.4回弹仪使用时的环境温度应为（-4～40℃）。
4.2 检测方法4.2.1采用回弹法检测混凝土强度时，宜准备下列资料：工程名称及设计、施工单位名称；结构或构件名称、混凝土类型及强度等级；水泥安定性，外加剂、参合料品种，混凝土配合比等；施工模板、混凝土浇筑、养护情况及浇注日期等；必要的设计图纸和施工记录等；检测原因。
作业指导书8——回弹法检测烧结砖砌体中砖的抗压强度
回弹法检测烧结砖砌体中砖的抗压强度1适用范围本作业指导书适用于推定砌体工程现场烧结普通砖和烧结多孔砖砌体中砖的抗压强度。
砖强度适用范围限于6MPa~30MPa（见标准表 3.4.3）。
不适用于推定表面已风化或遭受冻害、环境侵蚀的烧结普通砖和烧结多孔砖砌体中砖的抗压强度。
2执行标准GB/T 50315-2011《砌体工程现场检验技术标准》3仪器设备砖回弹仪，标称动能0.735J。
使用前应检查仪器必须技术性能正常、检定合格并在检定与校准有效期内。
回弹仪在工程检测前后，应在钢砧上作率定试验，在洛氏硬度HRC为60±2的钢砧上率定值应为74±2。
4试验步骤4.1抽样及测区、测点布置依据 GB/T 50315-2011《砌体工程现场检验技术标准》整栋建筑物划分为一个或多个可独立进行分析（鉴定）的结构单元，每个结构单元内同一材料品种、同一强度等级不超过250m3砌体为一检测单元，即一个检验批（见条文说明）；【按GB 50203-2011《砌体工程施工质量验收规范》还应每一楼层主体砌体不超过250m3（填充墙可多楼层合并；基础算作一个楼层）为一检验批】。
每一检测单元（检验批）应随机选取10个测区，每个测区面积不宜小于1.0m2，应在其中随机选择条面向外的10块砖作为10个测位供回弹测试。
选择的砖与砖墙边缘的距离应大于250mm。
4.2被检测砖应为外观质量合格的完整砖。
砖的条面应干燥、清洁、平整，不应有饰面层、粉刷层，必要时可用砂轮清除表面的杂物，并应磨平测面，同时应用毛刷刷去粉尘。
4.3在每块砖的测面上应均匀布置5个弹击点。
选定弹击点时应避开砖表面的缺陷。
相邻两弹击点的间距不应小于20mm，弹击点距砖边缘不应小于20mm，每一弹击点应只能弹击一次，回弹值读数应估读至1。
测试时，回弹仪应处于水平状态，其轴线应垂直于砖的测面。
5数据处理5.1 单个测位的回弹值应取5个弹击点回弹值的平均值。
5.2第i测区第j个测位的抗压强度换算值按下列公式计算：1.烧结普通砖：f1ij=2×10-2R2-0.45R+1.252.烧结多孔砖：f1ij=1.70×10-3R2.48式中：f1ij——第i测区j个测位的砖抗压强度换算值（MPa），精确至0.1。
回弹法作业指导
Page
8
五.现场检测
现场检测前，需要收集以下资料：
⑴工程名称及设计、施工、监理和建设单位名称； ⑵结构或构件名称、外形尺寸、数量、砼强度等级； ⑶水泥品种、强度等级、安定性、砂、石种类、粒径、外加剂或掺合料品 种、掺量、砼配合比；
⑷模板、浇注、养护情况及成型日期；
⑸相关设计图纸、施工记录；
⑹检测原因。
Page
18
七.检测报告
检测报告是工程测试的最后结果，是处理混凝土 质量的依据，鉴于以往使用中检测报告格式较为 混乱，因此要求按统一格式出具。本检测结果为 构件混凝土强度，该强度与标准养护或同条件养 护试件强度存有差异，因此不能据此结果对构件 的设计强度等级给出合格与否的结论。此外，为 加强管理，凡进行回弹法检测的人员均应有上岗 证，使用的回弹仪应有检定合格证，在检测报告 中应逐项填写。
Page 10
2.测区布置要点：
⑴测区应选在使回弹仪处于水平方向检测混凝土浇注侧面，宜可 选在使回弹仪处于非水平方向检测混凝土浇注侧面、表面或底面；
⑵测区宜选在构件两个对称可测面，也可选在一个可测面上且均 匀分布；
⑶测区面积不宜大于0.04m2，每测区布置16个测点，每一个读 数精确到1。相邻两测区的间距应控制在2m以内，测区离构件端部 或施工缝边缘的距离≥0.2m且≤0.5m； ⑷测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、 浮浆、油垢等以及蜂窝、麻面，必要时可用砂轮清除表面的杂物和 不平整处，磨光的表面不应有残留的粉末或碎屑。
《建筑结构检测技术标准》GB/T50344-2004
Page
3
四.仪器设备
(一)仪器构造
回弹仪
Page 5
（二）技术要求
回弹法检测混凝土抗压强度作业指导书
回弹法检测混凝土抗压强度作业指导书___回弹法检测混凝土抗压强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：本作业指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。
不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。
采用《回弹法检测混凝土抗压强度技术规程》(/T23—2011)附录A进行强度换算的非泵送混凝土，应符合以下条件；符合以下条件的泵送混凝土，应按照/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算：1.混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准。
2.采用普通成型工艺。
3.采用符合国家标准规定的模板。
4.蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况。
5.自然养护且龄期为（14~1000）d。
6.抗压强度为（10.0~60.0）MPa。
参考标准：1.《回弹法检测混凝土抗压强度技术规程》(/T23—2011)2.《建筑结构检测技术标准》(GB/T -2004)3.《混凝土结构现场检测技术标准》(/T—2013)仪器设备：检测采用回弹仪，回弹仪应符合现行国家标准《回弹仪》JJG 817规定，并满足以下规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。
2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“”处。
3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2.4.数字式回弹仪应带有指针直读示值系统。
数字显示的回弹值与指针直读示值相差不应超过1.5.回弹仪使用时的环境温度应在-4℃～+40℃之间。
6.回弹仪有下列情况之一时应送检定单位检定：a。
新回弹仪启用前；b。
超过检定有效期限；c。
数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d。
经保养后，在钢砧上的率定值不合格；e。
遭受严重撞击或其他伤害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑结构检测技术标准》GB/T50344-2004
Page
3
四.仪器设备
(一)仪器构造
回弹仪
Page 5
（二）技术要求
回弹仪可为数字式的，也可为直读式的
回弹仪应具有产品合格证及计量检定证书，并应在明显 的位置上标注：名称、型号、制造厂名或商标、出厂编 号。 回弹仪使用时的环境温度应为-4~40℃。
Page 10
2.测区布置要点：
⑴测区应选在使回弹仪处于水平方向检测混凝土浇注侧面，宜可 选在使回弹仪处于非水平方向检测混凝土浇注侧面、表面或底面；
⑵测区宜选在构件两个对称可测面，也可选在一个可测面上且均 匀分布；
⑶测区面积不宜大于0.04m2，每测区布置16个测点，每一个读 数精确到1。相邻两测区的间距应控制在2m以内，测区离构件端部 或施工缝边缘的距离≥0.2m且≤0.5m； ⑷测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、 浮浆、油垢等以及蜂窝、麻面，必要时可用砂轮清除表面的杂物和 不平整处，磨光的表面不应有残留的粉末或碎屑。
Page
1
目录
一、适用范围
二、检测目的
三、编制依据 四、仪器设备 五、现场检测 六、回弹值计算
七、检测报告
八、注意事项
一.适用范围
测。
适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检
二.检测目的
检测及推定普通混凝土强度。
三.编制依据
《回弹法检测混凝土抗压强度技术规》JGJ/T23—2001
Page 15
六.回弹值计算
⑴计算测区平均回弹值，应从该测区的16个回弹值中剔除3个最大值和3最 小值，余下的10个回弹值按下式计算
⑵非水平方向检测混凝土浇筑侧面时，应按下式修正：
Page
16
⑶水平方向检测混凝土浇筑顶面或底面时，应按下列公 式修正：
Page
17
⑷测区混凝土强度值的确定 结构或构件第i个测区混凝土强度换算值，根据每 一测区的回弹平均值及碳化深度值，查阅全国统一测强曲线 (附录I中的附表1)得出，当有地区测强曲线或专用测强曲线 时，混凝土强度换算值应按地区测强曲线或专用测强曲线换 算得出。表中末列入的测区强度值可用内插法求得。对于泵 送混凝土还应符合下列规定： ①当碳化深度值不大于2.Omm时，每一测区混凝土 强度换算值应按表修正 ②当碳化深度值大于2.Omm时，可采用同条件试件 或钻取混凝土芯样进行修正
Page
18
七.检测报告
检测报告是工程测试的最后结果，是处理混凝土 质量的依据，鉴于以往使用中检测报告格式较为 混乱，因此要求按统一格式出具。本检测结果为 构件混凝土强度，该强度与标准养护或同条件养 护试件强度存有差异，因此不能据此结果对构件 的设计强度等级给出合格与否的结论。此外，为 加强管理，凡进行回弹法检测的人员均应有上岗 证，使用的回弹仪应有检定合格证，在检测报告 中应逐项填写。
Page 7
（四）回弹仪的率定试验应符合下列规定： 1 率定实验宜在干燥、温室为5~35℃的条件下进行。 2 钢砧表面应干燥、清洁，并应稳固地平放在刚度大的物 体上。
3 回弹值取连续向下弹击三次的稳定回弹结果的平均值。
4 率定试验应分四个方向进行，且每个方向弹击前，弹击 杆旋转90°，每个方向的回弹平均值应为80±2.
7.检测时，回弹仪的轴线应始终垂直于结 构或构件的混凝土检测面，缓慢施压，准 确读数，快速复位 8.回弹值测量完毕后，应选择不少于构件 的30%测区在有代表性的位置上测量碳化 深度值
Page
23
谢谢观看！
Page
8
五.现场检测
现场检测前，需要收集以下资料：
⑴工程名称及设计、施工、监理和建设单位名称； ⑵结构或构件名称、外形尺寸、数量、砼强度等级； ⑶水泥品种、强度等级、安定性、砂、石种类、粒径、外加剂或掺合料品 种、掺量、砼配合比；
⑷模板、浇注、养护情况及成型日期；
⑸相关设计图纸、施工记录；
⑹检测原因。
批准
审核 上岗证号
主检__________________ 上岗证号
1）报告无“检测鉴定报告专用章”无效； 2）未经我站书面批准，部分复制报告无效； 3）报告涂改无效。
Pa.操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
2.检测人员在检测过程中要注意安全，戴好安全帽。尤其在顶板 回弹等较高位置检测时，必须保证爬梯等辅助工具的稳固安全。
Page
6
（三）仪器的检定
回弹仪检定周期为半年，当回弹仪具有下列情 况之一时，应由法定计量检定机构按行业标准 《回弹仪》JJG817进行检定
1 新回弹仪启用前； 2 超过检定有效期限； 3 数字式回弹仪数字显示的回弹值与指针直读示值相差大 于1；
4 经保养后，钢砧率定值不合格；
5 遭受严重撞击或其他损害。
1抽样原则 结构或构件混凝土强度检测可采用下列两种方式: （1）单个构件 适用于单个结构或构件的检测。 （2）批量检测 适用于在相同生产工艺条件下，混凝土强度等级相 同，原材料、配合比、成型工艺、养护条件基本一致 且龄期相近的同类结构或构件。按批检测的构件，抽 检数量不得少于同批构件总数的30%且构件数量不得 少于10件。抽检构件时，应随机抽取并使所选构件具 有代表性。
Page
19
回弹法检测混凝土抗压强度报告
报告编号 工程名称 建设单位 施工单位 监理单位 设计单位 监督单位 委托单位 检测原因 见证单位
检测依据 结构形式 构件名称 混凝土生产单位 检测仪器 检测环境 回弹仪检定证号 检测日期 报告日期 见证人
Page
20
混凝土强度检测结果汇总表
构 件 名称 轴线 混凝土抗压强度换算值 （MPa） 平均值 标准差 最小值 现龄期混凝土 强度推定值 （MPa） 设计强度 等级 浇筑 日期
3.检测过程要做到文明施测。
. 4.测区应选在使回弹仪处于水平方向，检测混凝土浇筑侧面，当 不能满足这一要求时，方可选在非水平方向
5.测区宜选在构件的两个对称测面上，也可选在一个可测面上， 且应均匀分布，在构件的受力部分及薄弱部位必须布置测区，并 应避开预埋件。
6.检测面应为原状混凝土面，并应清洁，平整，不应有疏松层， 浮浆及蜂窝，麻面，必要时可用砂轮清除疏松层和杂物。
Page
11
3.测区内测点布置
Page
12
现场检测
Page
13
4.仪器操作
（1）将回弹仪的弹击杆顶住砼的表面，轻压仪器，使按钮松开， 弹击杆徐徐伸出，并使挂钩挂上弹击锤； （2）使回弹仪对砼表面缓慢均匀施压，待弹击锤脱钩，冲击弹 击杆后，弹击锤即带动指针向后移动直至到达一定位置时，指针滑 块上的刻线即在刻度尺上指示某一回弹值； （3）使回弹仪继续顶住砼表面，进行读数并记录回弹值，如条 件不利于读数，可按下按钮，锁住机芯，将回弹仪移至他处读数； （4）逐渐对回弹仪减压，使弹击杆自机壳内伸出，挂钩挂上弹 击锤，待下一次使用； （5）每一测区记取16个回弹值，每一测点的回弹值测读至1； （6）测点宜在测区范围内均匀分布，并不应弹击在气孔或外露 石子上。同一测点弹击一次，相邻两测点的间距一般不小于2cm。 测点距结构或构件边缘或外露钢筋、预埋件的距离一般不小于3cm。
Page 14
5.碳化深度
回弹值测量完毕后，应在每个测区选择一处测量砼的碳化 深度值，测点不应少于构件区数的30%，取其平均值为该 构件每测区的碳化深度值。当碳化深度值极差大于2.0mm 时，应在每一测区测量。 测量碳化深度值时，可用合适的工具在测区表面形成直径 约为15mm的孔洞（其深度略大于砼的碳化深），然后除 去孔洞中的粉末和碎屑（不得用液体冲洗），并用浓度为 1%酚酞酒精溶液滴在孔洞内壁的边缘处，再用深度测量工 具测量自砼表面至深部不变色（未碳化部分变成紫红色） 且有代表性交界处的垂直距离1—2次，该距离即为砼的碳 化深度值，每次测读至0.5mm。 在混凝土强度等级相同时，回弹值随碳化深度的增大而增 大。
