初二物理光学作图题练习

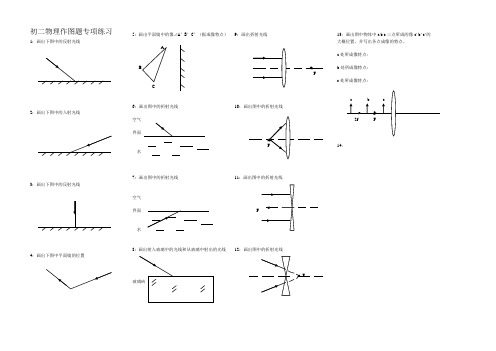

初二物理作图题专项练习(光学)
初二物理作图题专项练习1：画出下图中的反射光线
2：画出下图中的入射光线
3：画出下图中的反射光线
4：画出下图中平面镜的位置5：画出平面镜中的像⊿A’B’C’（据成像特点）
C
6：画出图中的折射光线
空气
界面
水
7：画出图中的折射光线
空气
界面
水
8：画出射入玻璃中的光线和从玻璃中射出的光线
9：画出折射光线
F
10：画出图中的折射光线
11：画出图中的折射光线
F
12：画出图中的折射光线
13：画出图中物体中a b c三点所成的像a’ b’ c’的
大概位置，并写出各点成像的特点。
a处所成像特点：
b处所成像特点：
c处所成像特点：
14：。
八年级上册物理光学作图题
光的反射作图1.请在图中画出入射光线相应的反射光线。
2.按要求作图。
如图所示，请作出反射光线对应的入射光线。
3.有时，黑板反射的光会“晃”着一些同学的眼睛。
如图所示，A点表示被“晃”人的眼睛，OA是发生这种现象时的一条反射光线。
请在图中作出OA的入射光线。
4.“直角反射器”的两个平面镜相互垂直，如图2-1-3所示。
一束光沿ab方向射向平面镜S1，请在图中作出经S1、S2两个平面镜反射后的光路图。
5.阳光与水平面成60°角射向地面，用平面镜使阳光竖直射入井底，在图2-1-1中画出平面镜的位置，并标明反射角的度数。
6.如图K3-2-4所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
平面镜成像的作图1.根据平面镜成像特点，在图中画出物体AB在平面镜MN中的像A′B′2.在图中根据物体AB与镜中所成的像A´B´找出平面镜的位置：3.如图所示，由点光源S发出的光，经平面镜反射后，其中一条反射光线经过A 点，试完成其光路图。
4.如图，A、B是由同一发光点S发出的反射光线，试完成光路图并确定发光点S 的位置。
光的折射作图1.画出图中的折射光线，并标出入射角∠ i和折射角∠ r。
3.请根据凸透镜和凹透镜对光线的作用完成图Z3-4中光路.4.如图3-5-8所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整.5.如答图3-5-9所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：（1）射向凹透镜的入射光线.（2）经平面镜的反射光线.6.如图Z3-11所示，在下列虚线框内填上合适的透镜.。
八年级物理光学作图训练题
《光现象》作图题训练八年级______班姓名_________一、作图要点1.光得反射作图要点:a.物、像关于平面镜对称;b.平面镜就是物点与像点连线得垂直平分线;c.反射角等于入射角,法线就是反射光线与入射光线夹角得角平分线,且法线与镜面垂直,平面镜成像时,所有反射光线得反向延长线一定经过镜后得像。
2.光得折射作图要点:当光从空气斜射入玻璃或水等其它介质时,折射角小于入射角;反之则折射角大于入射角。
3.作图注意事项:(1)要借助工具作图,作图一定要规范。
(2)就是实际光线画实线,不就是实际光线画虚线。
(3)光线要带箭头,光线与光线之间要连接好,不要断开。
(4)作光得反射或折射光路图时,应先在入射点作出法线(虚线),然后根据反射角与入射角或折射角与入射角得关系作出光线。
三、典型题练习1.作出下列各图得入射光线(或反射光线)并标出入射角、反射角。
作图步骤:(1)作法线(2)测量入射角(或反射角)得大小、(3)根据入射角与反射角相等得关系,作出反射光线(或入射光线)2、画出下图镜子所在得位置、作图步骤:(1)测量入射光线与反射光线得夹角、(2)对夹角作角平分线,即法线、(3)作法线得垂线(镜面位置)于入射点o,并在镜子背面画阴影、3.作下图得折射光线。
作图步骤:(1)作法线(垂直于两种介质接触面)(2)根据入射角与折射角得关系,作出折射光线(或入射光线)4.根据平面镜成像特点画出镜中得像(或镜前得物体)。
作图步骤:(1)分别作各点垂直于镜面得连线(虚线)并延长。
(2)测量各点到镜面得距离,再测量各点延长线到镜面得距离找到各点得像。
(3)连接像点、5.有一束光从A点发射到镜面,反射后经过B点,请画出入射光线与反射光线。
作图步骤:(1)作A点垂直于镜面得连线(虚线)并延长、(2)测量A点到镜面得距离,再测量延长线到镜面得距离找到A点得像Aˊ、(3)连接AˊB (镜内部分用虚线)、并标出连线与镜面得交点O、(4)连接AO、6.下图就是时钟在平面镜中成得像,它们得实际时间就是_______________。
八年级物理光学作图专项练习
八年级物理光学作图专练（一）注意1).法线要与界面垂直且用虚线画出
2).光线用实线画出且有方向性
1.图（1）（2）中入射光线与镜面成30度角，请你完成光路图并标出反射角的度数。
（1）
(2)
2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角的度数。
3.如图是一条入射光线及其经过平面镜反射后的反射光线，
试做出平面镜的位置。
4.下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。
5.已知光线与水平方向成40度斜射，经平面镜反射后光线竖直射入深井中，试确定平面镜的位置。
6.用对称法画出物体ABC在平面镜中所成
的像。
7.平面镜前有一点光源s，做出一条从光源s 射出的光线，使它经平面镜反射后，恰好经过A点。
8.如图所示的两条反射光线是同一发光点S 发出的光经平面镜反射后形成的，请你画出发光点S的位置。
9.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。
10.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。
11.如图，水平天花板上贴着一块平面镜，请你画出地面上可以通过平面镜看到发光点S的区域AB（不考虑人的高度）。
12. 如下图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出。
八年级物理光现象作图专题练习
（__________）
10．在图中画出入射光线AO的反射光线，标出反射角的度数。
11．S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。
12．根据平面镜成像的特点画出图中物体AB在平面镜中所成的像A′B′.要求保留作图痕迹．
（_____）
4．如图所示，要将一束太阳光AO反射到室内的B点，请正确地画出平面镜，并标出反射角γ。（保留作图痕迹）
（________）
5．酒店里扎啤杯的杯壁往往很厚(如图甲所示)，其实这种设计是为了创设一种视觉效果，从侧面看时让你感觉杯壁很薄，酒很多，图乙为酒杯的俯视图(O为圆心)，AB为酒杯内壁一点A发出的光线，请你画出AB经杯壁折射后的光线的大致位置，使人逆着折射光线看去感觉杯壁很薄。
6．在图中画出物体AB在平面镜MN中所成的像AˊBˊ．
（________）
7．如图所示，光从空气斜射向玻璃砖（OA为入射光线），请画出光在玻璃表面的反射光线的传播方向和光在玻璃砖中折射的光线（大致情况）。
8．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。
18．水中有一盏灯，它发出的光在进入空气时发生了折射。请在图中大致画出其中一束光线AO的折射光线。
（______）
19．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．
（______）
20．如图所示。平静水面上方的小鸟和水中的小鱼分别位于A、B位置，在C点的人看到它们在水中的像A′和B′恰好重合。请画出小鸟在水中的像A′的位置和人眼看到小鱼的光路图。
八年级物理限时过关测试4(光学作图专题2)
八年级物理限时过关测试4（光学作图专题2）2024年10月31日星期四时间：10 分钟班别姓名
1．请你在图中画出光线AB对应的折射光线和光线OC对应的入射光线。
2．完成图中的光路图。
3．请作出图中相应的折射光线和入射光线。
4．如图所示请画出这一条光线通过透镜后出射光线（注意标出箭头方向）。
5．在图中画出折射光线对应的入射光线。
（保留作图痕迹）
6．如图所示，请根据已知光线将光路图补充完整。
7．如图所示，请画出对应的折射光线。
8．如图，请将下列光路图补充完整。
（F为焦点）
9．请你将如图所示的光路图补充完整。
10.请在图甲中画出反射光线并标明反射角的度数；请在图乙中根据给出的反射光线和入射光线，确定平面镜的位置，并标明入射角的度数。
八年级物理上册光现象专题二光学作图习题新版新人教版
10．P是人眼S看到的水中的)如图所示是一束光从空气垂直射入玻璃砖内，请画出这 束光从玻璃砖射出后折射光线的大致位置。 牛牛文档分 享 牛牛文档分 享
14．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖， 已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可 以发生折射和反射。请画出这束光线从射入玻璃砖到的光经平面镜反射后，沿与入射光线成120°的方 向向上射出，学校楼梯拐角的墙上装有平面镜，既方便同学们整 理仪容，晚上又能利用光的反射对楼道进行照明。请在图中作出S发出的光 经平面镜反射后到达A点的光路图。
12．(2015·镇江)当光线从水中射向空气时，它的反射光线如图所示， )如图所示，在水池里有一个点光源S，SP是它发出的一条 光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反 射光线。请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。
5．(2015·茂名)画出图中人眼通过平物体。请作出人能通过平面镜看到S的像的范围。 牛牛文档分 享 牛牛文档分 享
类型一：光的直线传播 1．(变式题)如图，纸板PQ上有一小孔。请作出物体AB通过小：光的反射 2．如图所示，MN为平面镜，根据光的反射定律画出反射光线OB 的入射光线AO，并标出入射角的度数。
八年级物理上册光学作图题训练
八年级物理光学作图题测试 （用铅笔画）1、作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。
2、根据平面镜成像特点画出镜中的像（或镜前的物体）3、画出物体经过小孔后在光屏上成的像，是______(填“倒立”“正立”)的_______(填“虚像”、“实像”)_______像4、如图所示。
AB 为一不透明的挡光板，CD 为一日光灯管，EF 为光屏，请作图找出光屏上没有照亮的区域。
5、(1) 利用光的反射定律作出点 (2)有一束光通过A 点射到镜面，反射后过光源S 的任意一条光线光路图 B 点，请画出入射光线和反射光线空气 玻璃 水 空气 空气 水SC A’ B ’‘S B6、如图是宇航员在月球上放置的一种称为“角反射器”的光学装置，目的是为了精确测量月球与地球间的距离．该装置由两块连在一起的互相垂直的平面镜S 1、是组成，从地面发出的激光沿a 、b 方向入射到S 2上．试在图中画出经S 1、S 2反射后的光线．7、有一种液面微变监视器，基本结构原理如图所示，光束发射器始终以一定角度向被监视的液面发射一束细光；光束经液面反射，其反射光被水平放置的平面光电转换接收器接收，再通过显示器显示出来。
若反射到光电转换接收器的光点由S 1移向S 2，则表明被监视的液面________，若接收器上接收到的光点由S 2移到S 3，则说明被监视的液面________ (选填“上升”或“下降”)。
并作出后来水面的位置。
8、如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中 为分界面；界面的 边是空气；∠ 为入射角；∠ 为反射角；∠ 为折射角。
9、如上图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。
10、图中的两条光线是由同一点光源S 发出经平面镜反射后形成的，请完成光路图并确定光源S 的位置。
11、完成下列各透镜的光路B ACDEFG 6 5 O 24 1 312、在下图方框中填入适当的透镜或者平面镜。
(完整版)初中物理光学作图题练习
18、如图所示，一束光线从空气射向水面时，在图中画出折射光线的大致方向．
19、作出井底之蛙所看到的“天”的范围。（a点表示蛙的眼睛）
20、S1、S2是发光点，AB是挡板，试作出屏幕上光完全照不到的地方。
21、ab是两个发光点，人从某个方向观察，发现两点的像重合起来了，试确定这个方向。
答案：如图所示：
（二）光的折射作图
光的折射把握要点：空气（密度小的物质）中的角度大
例1. 图中能正确表示出光从玻璃射向空气中的光路是：
分析：发生折射时，空气中的角大。当光从玻璃射向空气中时，折射角>入射角。
答案：B
拓展：
当________
分析：由图中可以看出∠r>∠i，界面右侧的角大，由于发生折射时空气中的角度大，所以界面左侧应是玻璃。
答案：玻璃
（三）平面镜成像做图
把握要点：平面镜成像的实质及平面镜成像的特点。
例1.如图所示，S是一点光源，试作出反射光过点A的
光线。
分析：首先S点是光源所在位置，可以依据平面镜成
像特点确定S点的像S’点的位置，由于平面镜成像的实
质是光的反射，因此A必定在反射光线上。A与S’在一条直
线上连接AS’，即可获得答案。
38、在图18中做出人看到球的光路图。
38、试在图3中画出钟表面指针的位置．
339、某人身高1.711.某人身高1.7m，站在一块90cm高的镜子前2m处，那么他的像距
4离镜子m，像与人相距m，当他远离镜子0.5m，此时像距是m像与他相距，像高（选填变大、变小、不变），为m
5（答案：2m,4m2.5m,5m,不变，1.7m）
11、一束光线AO从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。
初中物理--光学作图专题word版
光学作图专题训练作图注意事项：（1）要借助工具作图，作图一定要规范。
（2）是实际光线画实线，不是实际光线画虚线。
（3）光线要带箭头，光线与光线之间要连接好，不要断开。
（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线。
1.作出下列各图的入射光线（或反射光线、镜面）2.小明想利用一平面镜使图中太阳光竖直射入井中，请画出平镜面的位置，并标出镜面与水平面的夹角。
1. 2.3.根据平面镜成像特点画出镜中的像。
4.如下图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路。
5.如下图画出发光点S发出的光线经平面镜反射后过图中P点的光路图。
6.作出下列各图的入射光线（或折射光线）7.如图中所示，—束光射向三棱镜，画出这束光两次折射的大致光路。
8.如图所示，一束光线斜射向一块玻璃砖的侧面。
请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
F F F F F F F F F F F F9.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如下右图所示，请画出这束光线在水中行进最后射出水面的光路图。
10.画出各图中光线经过玻璃砖的光路。
11.完成下图中光线经过各透镜后的光路。
12.在各图的方框内填上适当的光学元件。
13.一光线斜射到垂直水面放置的平面镜上，画出反射光线及这条反射光线射入水中后的大致传播方向。
14.在水池的一角有一块平面镜,现有一束光线从水中射向平面镜,如图,请完成光路图,并标出反射角(用“α”表示)和折射角(用“β”表示)15.处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置。
16.在下列方框中分别画一个合适的透镜。
17.如图所示（F为凸透镜的焦点),图中光线为某光线经过平面镜后的反射光线,请在图中画出与它对应的入射光线并标出入射角的大小、光线经凸透镜后的折射光线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．作出下列各图的入射光线（或反射光线、镜面），并标出第1、2图的入射角、反射角。
2. 如图8所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。
请在图中画出平面镜的位置和S经平面镜反射后的光线。
3.请在图12中画出物体AB的像A′B′的大概位置。注：要能正确反映像的大小、正倒和
虚实，但不需要画光路图。
4.如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出
该光线的光路图．
5.根据光的反射定律，在图5中画出法线和入射光线AO。
并标出入射角。
图5 图6
6.根据平面镜成像的特点画出图6中物体AB在平面镜中所成的像A’B’.
7.如图7中，画出了光线通过透镜前后的方向，请你分别填上适当类型的透镜.
8．如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出
发光点S的位置。
空气
水
玻璃砖
空气
玻璃
空气
水
一．凸透镜成像：
物距（u） 像的情况 像距（v） 应用
倒、正 大、小 虚、实 异同侧
u>2f 倒立 缩小 实像 异侧 f u=2f 倒立 等大 实像 异侧 u=f 不能成像
v=2f
f
幻灯机/
投影仪
u
二.光的反射
1、光源：能够发光的物体叫光源2、光在均匀介质中是沿直线传播的大气层是不均匀的，
当光从大气层外射到地面时，光线发了了弯折3、光速:光在不同物质中传播的速度一般不
同，真空中最快，光在真空中的传播速度：C = 3×108 m/s，在空气中的速度接近于这个速
度，水中的速度为3/4C，玻璃中为2/3C4、光直线传播的应用可解释许多光学现象：激光
准直，影子的形成，月食、日食的形成、小孔成像等5、光线光线：表示光传播方向的直
线，即沿光的传播路线画一直线，并在直线上画上箭头表示光的传播方向（光线是假想的，
实际并不存在）6、光的反射:光从一种介质射向另一种介质的交界面时，一部分光返回原
来介质中，使光的传播方向发生了改变，这种现象称为光的反射7、光的反射定律反射光
线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于
入射角可归纳为：“三线一面，两线分居，两角相等”
理解：
（1） 由入射光线决定反射光线，叙述时要“反”字当头
（2） 发生反射的条件：两种介质的交界处；发生处：入射点；结果：返回原介质中
（3） 反射角随入射角的增大而增大，减小而减小，当入射角为零时，反射角也变为零度
三、两种反射现象
（1） 镜面反射：平行光线经界面反射后沿某一方向平行射出，只能在某一方向接收到反
射光线（2） 漫反射：平行光经界面反射后向各个不同的方向反射出去，即在各个不同的
方向都能接收到反射光线注意：无论是镜面反射，还是漫反射都遵循光的反射定律
四、在光的反射中光路可逆.五、平面镜对光的作用（1）成像 （2）改变光的传播方向
六、平面镜成像的特点（1）成的像是正立的虚像 （2）像和物的大小（3）像和物的连线
与镜面垂直，像和物到镜的距离相等理解：平面镜所成的像与物是以镜面为轴的对称图形
七、实像与虚像的区别
实像是实际光线会聚而成的，可以用屏接到，当然也能用眼看到。虚像不是由实际光线会
聚成的，而是实际光线反向延长线相交而成的，只能用眼看到，不能用屏接收。
八、平面镜的应用
（1）水中的倒影 （2）平面镜成像 （3）潜望
