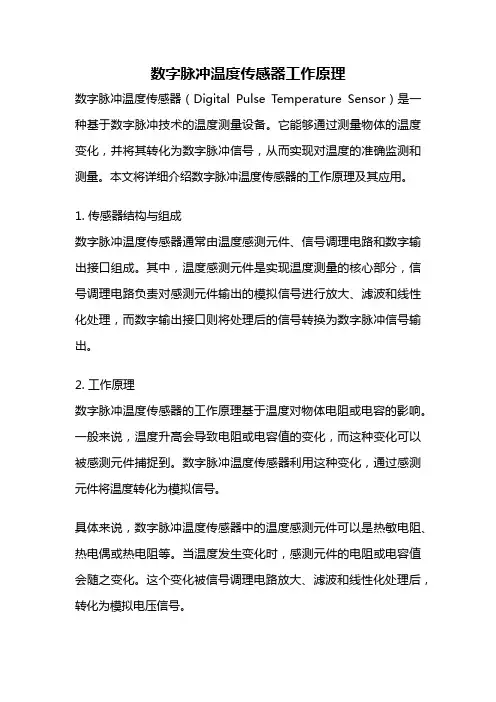

数字脉冲温度传感器工作原理数字脉冲温度传感器（Digital Pulse Temperature Sensor）是一种基于数字脉冲技术的温度测量设备。
它能够通过测量物体的温度变化，并将其转化为数字脉冲信号，从而实现对温度的准确监测和测量。
本文将详细介绍数字脉冲温度传感器的工作原理及其应用。
1. 传感器结构与组成数字脉冲温度传感器通常由温度感测元件、信号调理电路和数字输出接口组成。
其中，温度感测元件是实现温度测量的核心部分，信号调理电路负责对感测元件输出的模拟信号进行放大、滤波和线性化处理，而数字输出接口则将处理后的信号转换为数字脉冲信号输出。
2. 工作原理数字脉冲温度传感器的工作原理基于温度对物体电阻或电容的影响。
一般来说，温度升高会导致电阻或电容值的变化，而这种变化可以被感测元件捕捉到。
数字脉冲温度传感器利用这种变化，通过感测元件将温度转化为模拟信号。
具体来说，数字脉冲温度传感器中的温度感测元件可以是热敏电阻、热电偶或热电阻等。
当温度发生变化时，感测元件的电阻或电容值会随之变化。
这个变化被信号调理电路放大、滤波和线性化处理后，转化为模拟电压信号。
接下来，模拟电压信号被数字转换器（ADC）转换为数字信号，并经过微处理器或逻辑电路进行进一步的计算和处理。
通过与预设的温度范围进行比较，传感器可以判断出物体的温度，并将其转化为数字脉冲信号输出。
3. 优点与应用数字脉冲温度传感器具有以下优点：(1) 高精度：数字脉冲温度传感器通过数字信号输出，减少了模拟信号的传输误差，从而提高了测量的精度。
(2) 快速响应：数字脉冲温度传感器采用数字信号处理技术，响应速度更快，能够实时监测物体温度的变化。
(3) 抗干扰能力强：数字脉冲温度传感器具有较强的抗干扰能力，可以在复杂的工作环境下稳定工作。
(4) 体积小巧：数字脉冲温度传感器体积小巧，适用于对体积要求较小的应用场景。
数字脉冲温度传感器广泛应用于多个领域，包括工业自动化、家电、汽车、医疗等。
基于PWM模式输出的温度传感器
基于PWM模式输出的温度传感器
数字温度传感器可直接与微处理器进行接口，大大方便了传感器输出信号的处理。
本文以PWM模式输出的TMP04型数字式温度传感器为例，介绍由PCI单片机实现的几种测温方案，并给出软件设计流程。
1 引言
数字式温度传感器主要的输出模式有PWM、SPI、I2C、SMBus等，当今主流的单片机几乎都支持这种接口方式，文中以PWM输出模式为例，讨论了PIC单片机对于这种输出模式的测温方案。
PWM模式输出的数字温度传感器如TMP03/04、TPM05/06等，都是将传感器件测得的温度信息数字化后，经过一定的输出编码，调制成占空比与温度成正比的数字脉冲信号单线输出。
输出信号接入微处理器后，只需测得数字脉冲信号的占空比就可由软件运算得到相应的温度信息。
而对于微处理器来说，输入信号占空比的计算方式多种多样以PCI系列单片机为例，在PIC16、PIC17、PIC18中均可由CCP模块的捕捉功能、RB端口电平变化中断功能，外部中断功能等多种方法实现。
以下将分别作以介绍。
压力传感器信号调理电路设计
压力传感器信号调理电路设计压力传感器是工业自动化中常见的一种传感器，通过其可以测量物体表面的压力及其变化。
在实际工程应用中，传感器采集到的信号需要经过一定的处理和调理，以提高测量精度并减少误差。
本文将介绍一种基于运算放大器的压力传感器信号调理电路的设计方法。
1. 信号调理电路基础信号调理电路通常由四个部分组成：输入级、滤波电路、增益电路和输出级。
其中输入级接收传感器的模拟信号，滤波电路用于去除高频噪声，增益电路可以将信号放大至合适的范围，输出级最终将信号送入控制系统进行处理。
2. 压力传感器信号特性压力传感器输出的信号通常为微小的电压信号，其幅值与被测物体的压力成正比。
由于压力传感器常常需要在恶劣的环境中工作，因此其输出信号往往存在一定的噪声和漂移。
为了减小这些误差，我们需要将信号放大并进行滤波处理。
3. 压力传感器信号调理电路设计流程3.1 输入级设计输入级通常由一个运算放大器和一个 RC 滤波器组成，其中RC 滤波器用于去除高频噪声。
假设传感器输出电压为 V，那么输入级的运算放大器输入电压应设计为 V/2，通过调整 R 和C 的值可以得到合适的截止频率，同时保证输入电阻尽量大，以避免对传感器输出的干扰。
3.2 滤波电路设计滤波电路可以采用低通或带通滤波器，以去除输入信号中的高频干扰。
常见的滤波器类型有二阶 Butterworth 滤波器、Sallen-Key 滤波器以及多极 RC 滤波器。
选择滤波器类型时需要考虑频率响应、阶数、带宽和幅值响应等因素。
3.3 增益电路设计增益电路的作用是将输入信号放大至合适的范围，以方便后续数字化处理或控制。
增益电路可以采用单级或多级放大器，也可以采用可调增益放大器，以便根据实际应用场景灵活调整增益大小。
3.4 输出级设计输出级通常由一个运算放大器和一个反馈电阻网络组成，反馈电阻网络可以通过调整电阻比例实现信号输出的零漂和增益校准。
同时需要考虑输出电压的范围、输出阻抗和功率等因素，以确保输出信号能够被控制系统准确接收。
3-D磁传感器的电路设计与信号处理
ｖ ｌ ｇ ｓ ｎ ｏ ｔｕ ， ｅ ｈ ｓｇ ａ ｓ ｏ ｔ ｅ ｉ ａ ｕ ｐ ｔｔ ｎ ｔ ｅ ｉ ｎ ｌ ｉ ａ ｇｌ ｈ ｍａ ｎｆ ｄ ｂ ａ ｌ ｅ ｎ ｓ ｍｐ ｅ ｂ Ｄ； ｅ ｏ ｄ ｙ ｔ ｅ ２ Ｄ ｎ ｌ ｏ ｔｒ ｇ ｉ ｅ ｙ ｍｐｉ ｒ ａ ｄ ａ ｌ ｄ ｙ Ｍ ｉ ｉ ｆ Ｓ ｃ ｎ ｌ ， － ｉ ｃｉ ｍｅｅ ｈ ｎ
ＭＣ Ｔ ｅ ｅ ｅ Ｓ ｔ ｏ ｌ ｆ ｈ ｍａ ｎ ｔ ｓ ｎ ｏ ｉ ｒｖ ｓ ｈ ｓ ｎ ｉ ｖｔ ； ｔ ｉ ｒｎ ｆｒｅ ｔ ｐ ｒｏ ａ ｃ ｍｐ ｔｒ Ｕ； ｈ Ｒ ｓ ｔ ｅ ／ ｃ ｉ ｏ ｔｅ ｇ ｅ ｉ ｅ ｓ ｒ ｍｐ ｏ ｅ ｔ ｅ ｅ ｓｔ ｉ Ｄａａ ｓ ａ ｓ ｒ ｄ ｏ ｅ ｓ ｎ ｃ ｉ ｙ ｔ ｅ ｌ ｏ ｕ ｅ
ｏ ｔｕ ｔ ｅ ｕｓ ｓｇ ａ ｗ ｉｈ ｓ ｒｐ ｒ ｏ ａ ｏ ｉ ａ ｇｅ， ｅ ｔ ｅ ｉｈ ｅ ｅ ｉ ａ ｃ ｌｔｄ ｙ ｏ ｎｅ ／ ｍｅ ｏ ｕｐ ｔ ｈ ｐ ｌｅ ｉｎ ｌ ｈ ｃ ｉ ｐ ｏ ｏｔ ｎ ｔ ｔ ｔ ｎ ｌ ｔ ｎ ｈ ｈｇ ｌｖ ｌ ｓ ｌ ｕ ａｅ ｂ ｃ ｕ ｔｒｔ ｒ ｆ ｉ ｌ ｌ ｈ ｃ ｉ ｓ
文章 编 号 ：０ １９ ４（０ ８１ —０ ５０ １０ —９ ４２０ ）２０ ０ —５
３ Ｄ磁 传 感 器 的 电路 设 计 与信号 处 理 －
传感器脉冲信号处理电路设计
传感器脉冲信号处理电路设计摘要介绍了一种基于单片机平台，采用霍尔传感器实施电机转速测量的方法，硬件系统包括脉冲信号产生，脉冲信号处理和显示模块，重点分析，脉冲信号处理电路，采用c 语言编程，通过实验检测电路信号。
关键词：霍尔传感器；转速测量；单片机目录1 绪论 (1)1.1 课题描述 (1)1.2 基本工作原理及框图 (1)2 相关芯片及硬件电路设计 (1)2.1系统的主控电路 (1)2.2 STC89C52单片机介绍 (2)2.2.1 STC89C52芯片管脚介绍 (2)2.2.2 时钟电路 (3)2.3 单片机复位电路 (3)2.4 霍尔传感器电机采样电路 (4)2.4.1 A3144霍尔开关的工作原理及应用说明 (4)2.4.2 霍尔传感器测量原理 (5)2.5 电机驱动电路 (6)2.6 显示电路 (6)3 软件系统设计 (7)3.1 软件流程图 (7)3.2 系统初始化 (9)3.3 定时获取脉冲数据 (10)3.4 数据处理及显示 (11)3.5 C语言程序 (12)总结 (15)致谢 (16)参考文献 (17)1 绪论1.1 课题描述在工农业生产和工程实践中，经常会遇到各种需要测量转速的场合，测量转速的方法分为模拟式和数字式两种。
模拟式采用测速发电机为检测元件，得到的信号是模拟量，控制系统的硬件部分非常复杂，功能单一，而且系统非常不灵活、调试困难。
数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件，得到的信号是脉冲信号。
单片机技术的日新月异，特别是高性能价格比的单片机的出现，转速测量普遍采用以单片机为核心的数字式测量方法，使得许多控制功能及算法可以采用软件技术来完成。
采用单片机构成控制系统，可以节约人力资源和降低系统成本，从而有效的提高工作效率。
本课题，是要利用霍尔传感器来测量转速。
由磁场的变化来使霍尔传感器产生脉冲，由单片机计数，经过数据计算转化成所测转速，再由数码管显示出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传感器脉冲信号处理电路设计摘要介绍了一种基于单片机平台，采用霍尔传感器实施电机转速测量的方法，硬件系统包括脉冲信号产生，脉冲信号处理和显示模块，重点分析，脉冲信号处理电路，采用c 语言编程，通过实验检测电路信号。
关键词：霍尔传感器；转速测量；单片机目录1 绪论 (1)1.1 课题描述 (1)1.2 基本工作原理及框图 (1)2 相关芯片及硬件电路设计 (1)2.1系统的主控电路 (1)2.2 STC89C52单片机介绍 (2)2.2.1 STC89C52芯片管脚介绍 (3)2.2.2 时钟电路 (4)2.3 单片机复位电路 (5)2.4 霍尔传感器电机采样电路 (5)2.4.1 A3144霍尔开关的工作原理及应用说明 (6)2.4.2 霍尔传感器测量原理 (7)2.5 电机驱动电路 (8)2.6 显示电路 (8)3 软件系统设计 (9)3.1 软件流程图 (9)3.2 系统初始化 (10)3.3 定时获取脉冲数据 (11)3.4 数据处理及显示 (12)3.5 C语言程序 (13)总结 (16)致谢 (17)参考文献 (18)1 绪论1.1 课题描述在工农业生产和工程实践中，经常会遇到各种需要测量转速的场合，测量转速的方法分为模拟式和数字式两种。
模拟式采用测速发电机为检测元件，得到的信号是模拟量，控制系统的硬件部分非常复杂，功能单一，而且系统非常不灵活、调试困难。
数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件，得到的信号是脉冲信号。
单片机技术的日新月异，特别是高性能价格比的单片机的出现，转速测量普遍采用以单片机为核心的数字式测量方法，使得许多控制功能及算法可以采用软件技术来完成。
采用单片机构成控制系统，可以节约人力资源和降低系统成本，从而有效的提高工作效率。
本课题，是要利用霍尔传感器来测量转速。
由磁场的变化来使霍尔传感器产生脉冲，由单片机计数，经过数据计算转化成所测转速，再由数码管显示出来。
1.2 基本工作原理及框图本课程设计的电机采用直流电机，然后利用霍尔传感A3144对电机的转速进行采样从而输出脉冲信号。
主控芯片采用STC89C52单片机，对脉冲个数进行计数并经过数据处理以后得到单位时间内电机转过的转数机电机的转速，再通过显示电路将电机转速显示出来。
基本工作原理框图如图1所示。
图1基本工作原理框图2 相关芯片及硬件电路设计2.1系统的主控电路图2是该系统的主控单元的电路图。
J2、J3、J4、J5是单片机的I/O端口的扩展，预留接口用于调试等。
主控芯片采用STC89C52单片机，该系统中采用定时器0作为定时器，定时器的时间为1S。
定时器1作为计数器，对P35引脚采集到的脉冲信号进行计数操作，单片机然后对数据进行处理，计算出1S内计数脉冲的个数，即电机转速。
然后通过显示电路将电机转速显示出来，从而实现整个系统的功能。
图2单片机主控电路2.2 STC89C52单片机介绍国芯微电子公司生产的STC89C52单片机是为一个8 位通用的微处理器[2]，采用工业标准的51内核，工作电压为5V，在低端的微控制器领域，这个单片机的性能非常好。
采用CHMOS 制作工艺制作，功耗很低。
芯片内部集成了一个可反复擦写10万次的只读存储器ROM 和一个升具有256个字节的随机存储器RAM。
随机存储器（RAM器件）采用标准MCS-52 指令系统并且兼容MCS-51指令系统。
单片机片内部还集成了一个通用的8 位中央处理器与一个FLASH 存储单元，还有定时器、串口中断、外部中断等外设资源。
AT89C52 单片机这些优点使其得大多数设计者的青睐，为许多嵌入式控制电路提供了一种灵活、实用、经济实惠的设计模式。
其引脚图，如下图3所示：图3 单片机引脚图2.2.1 STC89C52芯片管脚介绍1引脚至8引脚为单片机端口的输入/输出脚。
9引脚：是单片机的复位引脚。
当单片机上电以后，时钟电路开始工作，如果复位引脚出现高电平的时间超过两个机器周期以上，单片机将进入复位状态。
10引脚至17引脚是单片机P3端口的输入/输出引脚，P3 口与P2很相似，不同的是P3口有很多第二功能，比如说定时器、外部中断、串口中断、串口通信等功能，在实际应用中，我们对P3 口的第二功能应用的是比较多的。
18、19引脚分别是时钟电路的输出端、输入端，一般通过22pF的瓷片电容接地，为单片机提供时钟新信号，相当于这个系统的心脏。
29引脚一般用于扩展单片机存储器空间。
当次引脚输出低电平的时候，选通外部程序存储器。
如果输出高电平，则不选择外部存储器，即没有选择存储器扩展功能。
单片机上电默认高电平。
30引脚跟29引脚差不多，也是单片机的存储空间不足的时候用于，通过使用外部的存储器，来扩展单片机自身存储空间的不足，从而改善单片机存储空间的问题。
31引脚也是跟程序存储器相关的控制端口，在开发应用中一般很少用到，因为随着社会的发展，单片的发展非常迅速，单片机内部的存储空间是足够用的，所以这些第二功能是很少用到的，并且现在已经有很多更低功耗的单片机，更大的存储器的单片机已经被生产应用，并逐渐占领低端单片机的市场。
39引脚至32引脚是P0端口的输出输入引脚，其输出端口漏极开漏，与P2口结合可作为16跟地址总线服用端口。
当作为普通的I/O端口的时候，需要上上10K的拉电阻，否则P0端口不能正常工作。
40引脚为VCC，是给芯片供电的引脚，额定电压为5V，并且该引脚旁边要加上滤波电路，防止电压波动很大的时候烧毁芯片。
20引脚为GND，很显然是单片机的接地引脚，为电路各处的电压提供一个基准值。
P1口的部分管脚的第二功能如表4所示：表4 P1口的部分管脚的第二功能引脚号第二功能P1.0 T定时器2的复用引脚，或者输出一个时钟脉冲P1.1 T2/C2的控制输入引脚P1.5 MOSI即主出从入，用于SPI通信P1.6 MISO即主入从出，用于SPI通信P1.7 SCK时钟信号，用于SPI通信P3口的部分管脚的第二功能如表5所示：表5 P3口的部分管脚的第二功能引脚号第二功能引脚号第二功能P3.0 RXD串口接收P3.4 T0的外部计数器输入P3.1 TXD串口输出P3.5 T1外部计数器输入P3.2 外部中断0 P3.6 允许外部写入引脚P3.3 外部中断1 P3.7 允许外部读取引脚2.2.2 时钟电路图5为单片机的时钟单元电路，晶振采用12MHz，C1和C2均为22pF的陶瓷电容。
51单片机会对时钟电路进行12分频，给单片机提供机器时钟。
时钟电路是单片机的心脏，它控制着单片机的工作节奏。
单片机就是通过复杂的时序电路完成不同的指令功能的。
图5时钟电路2.3 单片机复位电路图6是系统复位电路[3]，C3为10UF的电解电容，R2是10K的电阻，REST是低位按键。
复位电路的基本功能是：系统上电时提供复位信号，直至系统电源稳定后，撤销复位信号。
为可靠起见，电源稳定后还要经一定的延时才撤销复位信号，以防电源开关或电源插头分-合过程中引起的抖动而影响复位。
单片机的复位引脚保持高电平2个机器周期以上，就会进入复位状态。
图6 复位电路2.4 霍尔传感器电机采样电路霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
本系统采用开关型霍尔传感器型号为A3144。
其内部集成了信号放大电路、整形电路、输出电路。
当霍尔传感器采集到外部脉冲信号以后，通过内部集成小信号放大器电路把信号放大，然后经过一个施密特触发器整形，最后通过一个集电极开漏的三极管输出。
该传感器为开关型霍尔传感器，所以输出为数字信号。
由于集电极开漏，所以在应用的电路中，需要加一个10K左右的上拉电阻R1。
1引脚为VCC，2引脚为GND，3引脚为信号输出端。
霍尔传感器A3144电路2.4.1 A3144霍尔开关的工作原理及应用说明根据霍尔效应，人们用半导体材料制成的元件叫霍尔元件[4]。
它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点，因此，在测量、自动化、计算机和信息技术等领域得到广泛的应用。
霍尔传感器A3144是Allegro MicroS ystems公司生产的宽温、开关型霍尔效应传感器，其工作温度范围可达-40℃～150℃。
它由电压调整电路、反相电源保护电路、霍尔元件、温度补偿电路、微信号放大器、施密特触发器和OC门输出极构成，通过使用上拉电阻可以将其输出接入CMOS逻辑电路。
该芯片具有尺寸小、稳定性好、灵敏度高等特点，有两种封装形式，一种是3脚贴片微小型封装，后缀为“LH”；另一种是3脚直插式封装，后缀为“UA”[5]。
A3144E系列单极高温霍尔效应集成传感器是由稳压电源，霍尔电压发生器，差分放大器，施密特触发器和输出放大器组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
它是一种单磁极工作的磁敏电路，适用于矩形或者柱形磁体下工作。
可应用于汽车工业和军事工程中。
霍尔传感器的外形图和与磁场的作用关系如图3.6所示。
磁场由磁钢提供，所以霍尔传感器和磁钢需要配对使用。
（a）霍尔元件和磁钢(b) 管脚图图2.4.1 霍尔传感器的外形图2.4.2 霍尔传感器测量原理测量电机转速的第一步就是要将电机的转速表示为单片机可以识别的脉冲信号，从而进行脉冲计数。
霍尔器件作为一种转速测量系统的传感器，它有结构牢固、体积小、重量轻、寿命长、安装方便等优点，因此选用霍尔传感器检测脉冲信号，其基本的测量原理如图3.7所示，当电机转动时，带动传感器运动，产生对应频率的脉冲信号，经过信号处理后输出到计数器或其他的脉冲计数装置，进行转速的测量[6]。
图2.4.2 霍尔器件测速原理2.5 电机驱动电路本系统采用型号为RF-300FA的直流电机，额定供电电压为5.9V，在本系统中采用5V供电。
由于电机直接由电源供电，不是采用单片机单片机端口驱动，所以无需在添加驱动电路，即可适用于系统应用。
J6是直流电机接口，电位器PR3为10K，通过调节电位器可改变通过电机的电流，从而控制电机的转速，实现无极调速。
图2.5 电机驱动电路2.6 显示电路显示电路采用四位一体数码管，电路设计为横流驱动方式，使数码管亮度均匀。
Q1、Q2、Q3、Q4均为PNP型三极管，型号为8550。
PR1为阻值为2.2K的4P8排阻，具有限流作用，防止三极管击穿。
(a)(b)图3.0 显示电路3 软件系统设计3.1 软件流程图图4.1所示是软件流程图，首先进行软件初始化，然后主函数进行数据处理，定时器函数设置定时时间是否到达1S，达到1秒就更新电机转速变量。
没有达到1S则不进行数据更新处理。
数据处理以后，通过数码管显示。
计数器中断函数，通过外部脉冲计算脉冲个数，定时器在更新电机转速变量的时候，会读取TH0、TL0寄存器，并清空寄存器。
