第9章多用户与无线通信
第12 章 多用户通信

12.1.3
通信网的拓扑结构
采用多址技术可以构成各种拓扑结构的通信网。 (1) 星形网 星形网,也称一点对多点的通信系统,它是由一个中心站(Hub)与多个小站之间的单向或双 向通信链路构成的。由中心站到各个小站的传输链路称正向链路(Forward Link 或 Outband Link),由各个小站到中心站的传输链路称为反向链路(Return Link 或 Inbound Link),小站之间 的通信通过中心站中继转发。 在卫星通信中,中心站与各个小站都是地面站(或机载站),其正向或反向传输链路都包含 有两段,即由地面站到卫星中继设备的上行链路(Uplink)和由卫星中继设备到地面站的下行链 路(downlink)。 (2) 网状网 网状网(Mesh 网)是一种没有中心站的多点对多点的通信系统;如果网络中任意两个用户站 (通信终端)都存在直接传输链路,则构成的是全连接的网状网,否则是部分连接的网状网。 多个通信终端也可通过一个中继节点(如卫星透明转发器)而构成网状网,这时一对通信终 端之间的传输链路只有相对于中继节点的上行和下行两段链路。 (3) 混合型拓扑结构通信网 星形网与网状网可以混合起来构成混合型拓扑结构的通信网,例如树形结构的网络添加一 些直通链路就可以构成混合型网络,网状网增加一些 Hub 节点也可以构成混合型网络。 (4) 拓扑结构随时间而变的通信网 ① 漫游型通信网: 一般是指具有用户漫游功能的蜂窝形移动通信网或集群通信系统。用户终端可以在不同的 蜂窝型星形子网之间漫游,保持与网中另一个用户终端进行通信。 ② 存储转发型通信网: 一般是借助一个移动的中继节点构成的通信网。例如以低轨道卫星作为移动的中继节点, 卫星每到一个地区接收并存储可视区域内的地面站发送的信息,同时从它在以前接收和存储的
ηf =2 Ts /(2 Ts +4 Δτ )= (τ − 2Δτ ) / τ
无线通信的基本原理

无线通信的基本原理无线通信是指通过无线电波或其他电磁波来传输信息的一种通信方式。
其基本原理包括以下几个方面:1. 模拟信号和数字信号:无线通信可以传输模拟信号或数字信号。
模拟信号是连续变化的电信号,可以直接传输声音、图像等信息。
数字信号是离散的电信号,通过将模拟信号进行数字化编码后传输,主要用于传输计算机数据。
2. 调制与解调:在无线通信中,信息信号需要通过调制来转换为适合传输的高频信号。
调制将信息信号与高频信号进行合成,以实现信号的传输。
解调则是将接收到的信号进行分解,恢复出原始的信息信号。
3. 载波与频率:无线通信使用的是由振荡器产生的连续波形,称为载波。
通过调整载波的频率,可以实现不同的通信频段和信道。
4. 调幅和调频:调幅(AM)和调频(FM)是常见的调制方式。
调幅是通过调整电磁波的振幅来传输信息,而调频则是通过调整电磁波的频率来传输信息。
调幅适用于模拟信号的传输,而调频适用于数字信号的传输。
5. 天线与接收机:天线是无线通信系统中负责发送和接收电磁波的装置。
发送端的天线将调制后的信号转化为电磁波进行发送,而接收端的天线则接收并将电磁波转化为电信号。
6. 编码与解码:在数字通信中,信息需要进行编码和解码。
编码是将原始信息转换为适合传输的数据格式,解码则是接收端将接收到的数据进行还原,恢复出原始信息。
7. 多址与分频技术:在无线通信中,多个用户需要共享有限的频段资源。
为了实现多用户同时进行通信,采用多址技术将用户的信号进行编码和解码,以区分不同用户。
分频技术则将频段划分为多个子信道,分配给不同用户进行通信。
综上所述,无线通信的基本原理包括信号的调制与解调、载波与频率调整、天线与接收机、编码与解码,以及多址和分频技术等。
这些原理共同作用,实现了无线通信系统的正常运行。
移动通信(第四版)第9章-3 IS-95CDMA

我国目前采用的CDMA标准主要是向美国标准靠 拢,以增强型IS-95A系统为基础,同时结合我国 的实际情况。美国的标准中注重CDMA与AMPS双 模兼容,并兼容了多种CDMA制式;我国只需要 其中的一种CDMA制式,目前需与GSM兼容。 我国在1999年4月成立了中国无线通信标准研究组 CWTS,其主要目的是加强我国的标准制订工作。 我国CDMA标准的制订主要分为三个阶段。
16
CDMA和GSM的比较
CDMA是移动通信技术的发展方向。 在2G阶段,CDMA增强型IS-95A与GSM技 术体制基本处于同一体制; 在2.5G阶段,cdma2000-1.x RTT(无线传 输技术)与通用无线分组技术GPRS相比, 在传输速率及承载业务上更先进; 在从2.5G到3G的过渡阶段,cdma2000-1.x 向cdma2000-3.x过渡比GPRS向WCDMA 过渡更为平滑。
4
1993年美国高通公司(Qualcom)更新成为 商用蜂窝电信技术。 中国CDMA的发展也有长期军用研究的技术 积累, 1993年国家863计划已开展CDMA蜂 窝技术研究。 1994年Qualcomm首先在天津建技术试验网。
5
1995年,第一个CDMA商用系统运行之后, CDMA技术理论上的诸多优势在实践中得到 了检验,从而在北美、南美和亚洲等地得到 了迅速推广和应用。 1995年香港和美国的CDMA公用网开始投入 商用。1996年韩国用自己的CDMA系统开展 大规模商用. 1998年具有14万容量的长城CDMA商用试验 网在北京、广州、上海、西安建成,并开始 小部份商用。中国联通在广东、北京、天津、 上海等地建CDMA商用试验网。
移动通信技术
9.2
IS-95CDMA

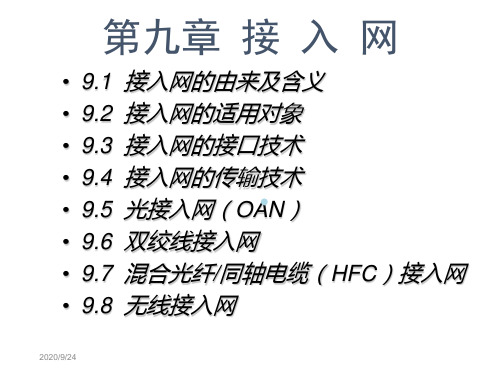

现代通信第9章

9.2 接入网的适用对象
• 9.2.1 接入网的适用业务 • 1.本地交换业务 • 2.租用线业务 • 3. • 4.
2020/9/24
• 9.2.2
– 接入网适用通道包括:模拟通道、 1/n×64kbit/s、n×64kbit/s、帧中继、ATM
• 9.2.3 接入网采用的传输媒质
– AON:指光配线网ODN含有有源器件(电子器 件、电子电源)的光网络,该技术主要用于长途 骨干传送网。
• 采用光纤传媒作为主要的传输媒体 以取代传统双绞线的接入网。
2020/9/24
2020/9/24
图9-5-1光纤接入网功能参考配置示例
• 光纤接入网一般由局端的光线路终端(OLT) 、用户端的光网络单元(ONU)以及光配线网 (ODN)和光纤组成
– OLT:具有光电转换、传输复用、数字交叉连 接及管理维护等功能,实现接入网到SN的连接 。
2020/9/24
9.3 接入网的接口技术
• 9.3.1 V5 接口概述
– v5接口是为了适应多种传输介质,多种接 入配置,多种业务并存而提出的;
– V5接口是专为接入网(AN)的发展而提出的 本地交换机(LE)和接入网之间的接口。该接 口不仅把交换机与接入设备之间模拟连接改 变为标准化的数字接口连接,解决了过去模 拟连接传输性能差、设备费用高、数字业 务发展难的问题,而且该接口具有很好的通 用性,
– ONU:具有光电转换、传输复用等功能,实现 与用户端设备的连接。
– ODN:具有光功率分配、复用/分路、滤波等功 能,它为OLT和ONU提供传输手段。
2020/9/24
• 9.5.3 光纤接入网的应用类型
– 按照ONU 在光纤接入网中的位置可以分为 三种不同的应用类型: • (1)光纤到路边(FTTC) • (2)光纤到大楼(FTTB) • (3)光纤到家(FTTH)和光纤到办公 室(FTTO)
物联网通信技术第9章 异构网络协同通信

9.2.2 网络选择
基于策略的网络选择算法
基于策略的网络选择指的是按照预先规定好的策略 进行相应的网络操作。
在网络选择中,通常需要考虑网络负荷、终端的移 动性和业务特性等因素。
对于车载用户通常选择覆盖范围大的无线网络,如 WCDMA、WiMAX等;
对于实时性要求不高的业务,并且非车载用户通常选择 WLAN接入。
模糊系统由3个部分
模糊化 模糊推理 去模糊化
模糊逻辑与神经网络是相互结合起来应用的,通过模糊 逻辑系统的推理规则,对神经网络进行训练,得到训练 好的神经网络。
在垂直切换的判决的时候,利用训练好的神经网络,输 入相应网络的属性参数,选择最适合的网络接入。
9.2.2 网络选择
基于博弈论的网络选择算法
9.2.2 网络选择
基于优化理论的网络选择算法
网络选择算法往往是一种多目标决策,对于多目标 决策算法,通常是不可能使得每个目标同时达到最 优,通常的做法有:
把一些目标函数转化为限制条件,从而减少目标函数数目; 将不同的目标函数规范化后,将规范化后的目标函数相加,
得到一个目标函数,这样就可以利用最优化的方法,得到 最优问题的解; 将两者结合起来使用。 例如,可以通过限制系统的带宽,最大化网络内的所有用户 的手机使用时间,即将部分目标函数转化为限制条件。
9.2.2 网络选择
基于接收信号强度的网络选择算法
利用多项式回归算法对接收信号的强度进行预测 利用模糊神经网络来对接收信号强度进行预测 利用最小二乘算法(LMS)对接收信号强度进行预
测
9.2.2 网络选择
基于历史信息的网络选择算法
利用用户连接信息(User Connection Profile,UCP) 数据库用来存储以前的网络选择事件
无线扩频通信系统及其多用户干扰抑制方法的研究与实现的开题报告

无线扩频通信系统及其多用户干扰抑制方法的研究与实现的开题报告一、研究背景和意义随着现代通信技术的不断发展和应用的广泛,无线扩频通信系统成为了当前宽带通信系统的重要组成部分。
无线扩频通信系统具有带宽利用率高、通信质量好、抗干扰能力强等优点,在军事通信、卫星通信、移动通信、物联网等领域具有广泛应用。
然而,在无线扩频通信系统中,由于多用户间的干扰问题,导致通信质量下降,传输速率降低,甚至通信中断。
因此,如何实现多用户干扰抑制成为了当前无线扩频通信系统研究的热点问题之一。
二、研究内容和方法本文将从无线扩频通信系统的原理以及多用户干扰抑制的相关理论出发,对无线扩频通信系统及其干扰抑制方法进行深入研究。
具体包括以下研究内容:(1)无线扩频通信系统的原理及其子系统的设计与实现。
(2)多用户间干扰的分析和建模,探讨多用户干扰对无线扩频通信系统性能的影响。
(3)多用户干扰抑制技术的研究,包括干扰抑制在信号处理层面和物理层面的实现方法,重点探讨基于CDMA的干扰抑制方法。
(4)基于软件无线电技术,设计并实现无线扩频通信系统的多用户干扰抑制算法。
三、研究计划和进度安排本文的研究计划如下:第一阶段(1个月):对无线扩频通信系统及其多用户干扰抑制技术进行文献综述和理论学习,明确研究思路和目标。
第二阶段(2个月):根据无线扩频通信系统的原理进行系统设计和仿真,并对多用户间干扰进行建模和分析。
第三阶段(3个月):基于CDMA技术,设计并实现多用户干扰抑制算法,并对算法进行仿真和实验验证。
第四阶段(1个月):对实验结果进行分析和总结,撰写毕业论文。
四、预期成果和创新点本文的预期成果为设计并实现一种高效的无线扩频通信系统的多用户干扰抑制算法,并在实验中验证其有效性。
同时,本文还将对无线扩频通信系统及其多用户干扰抑制技术进行深入研究和探讨,为无线扩频通信系统的发展和应用提供一定的理论和实践基础。
本文的创新点在于针对无线扩频通信系统的多用户干扰抑制问题,提出了一种基于CDMA技术的干扰抑制方法,提高了通信系统的带宽利用率和传输速率,增强了通信系统的抗干扰能力。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 / 1 第9章 多用户与无线通信 ======================== 数字基带传输——运用各种基带信号传输数字序列
9.1 多址技术 9.2 无线通信链路预算分析 9.3 *多径衰落与信号分集接收技术 ========================
9.1多址技术
======================== 9.1.1 多路复用和多址技术的基本概念
多路复用与多址技术:充分利用通信资源为多个用户提供服务
早期的问题是如何共同使用一条线路上——多路通信。 多个用户共用同一资源的理论基础是正交分割:正交性信号在混合后还可以彼此区分开来。 ======================== 最基本的通信资源——频带、时间与空间 (1)频分复用(FDM):在频域中划分出不重叠的子带; (2)时分复用(TDM):在时域中把时隙(称为帧)划分为多个子时隙;
======================== (3)码分复用(CDM):借助一组正交编码,使信号之间的码特性彼此正交。
码分多路复用 ======================== 应用于无线通信另外两种体制: (1)空分复用:在空间与地域的不同位置上传输不同信号; (2)极化复用:利用电磁波垂直与水平的两种正交极化方向。
光纤通信中还采用所谓的波分复用(WDM):按波长的不同来划分,本质上是一种FDM技术。 ========================
多路复用的基本概念: 多路复用(Multiplexing)技术使一条通线链路可以划分出多条信道供多个用户同时使用。
多址技术的基本概念: 多址(Multiple access)技术指的是位于不同地点的多个用户接入与共用通信系统的技术。
======================== 多路复用和多址技术的异同点: 共同点:基于信号的正交分割原理 不同点: (1)多址技术侧重于分布于多个地点的多个用户的问题,而多路复用侧重于集中在收、发两个局部区域的用户的问题;
(2)多址技术侧重于处理暂时提出的与不易于预先固定的通信需求,必须动态分配;而复用技术侧重于用户需求固定或至多缓慢变化的,可以预先静态分配。 ======================== 9.1.2 FDM/FDMA举例: 模拟电话系统: 1路话音——3100KHz+900Hz保护间隔; 12路——基群,5个基群——超群,10个超群——主群,……
========================
图9.1.2 FDM模拟电话 ======================== 国际著名通信卫星机构(Intelsat)的例子:采用一种固定分配的FDMA制式来传送多路模拟话音。 (1)世界各地多个地面站共用卫星的某36MHz的转发器; (2)每个站点按预先分配好的频带使用。
图9.1.3 卫星模拟通信的FDMA ======================== 采用一种动态分配的FDMA制式来传送多路数字话音: 信道45kHz:1路PCM数字电话64kbps;采用QPSK调制为38kHz带宽,保护间隔为7kHz;
图9.1.4 卫星数字通信系统的FDMA ======================== 9.1.3 TDM/TDMA举例
1. GSM中的TDM与TDMA 下行(Downlink)——从基站至各用户 上行(Uplink)——从各用户至基站 GSM的每个频道为270.833Kbps的GMSK调制,占用200KHz的带宽。 ========================
1—8个用户采用TDMA体制: (1)4.615ms为1帧,每帧8个577μs的时隙; (2)每个时隙承载一个用户的数据。
有的时隙有特殊安排,其结构也有所不同 ======================== 2. GSM中的FDM/FDMA与FDD (1)上、下行以频带分开,称为频分双工(FDD)。上行890~915MHz;下行935~960MHz,相距45MHz。
(2)上、下行频带各25MHz,其中又按200KHz划分为124个频道。
GMS系统联合使用频分与时分支持共124×8=992个信道,保证几百个用户双向通信。 ======================== 9.1.4 CDM/CDMA及举例 扩频码12(),(),,()Nctctct彼此正交,即
00()()1Tijijctctdtij
扩频后复合信号为,1()()()Niiistctst。接收方使用1()ct解扩,便得到1()st,即 2111110002()()()()()()()()NTTTiicctstdtctstdtctctstdtst
如果正交性差一些,则解出的信号中会包含部分其它信号,这部分残余信号称为多用户干扰(Multiuser interference)。 ======================== 美国高通公司(Qualcomm)的IS-95例子: 频分双工(FDD),多个频道频分复用一个较宽的频带。每个1.25MHz带宽的频道上,采用CDMA技术支持多达61个移动用户同时通信。
(1)前面链路(下行):不同信道采用不同的沃尔什码进行码分多址。
======================== (2)反向链路(上行):采用长码扩展后再由短码进行正交扩频,各个用户的信号依靠长码来区分。
图9.1.7 IS-95的前向/反向链路框图 ========================
======================== 9.1.5 *随机接入多址技术 1. ALOHA协议 ALOHA协议是一种用于数据通信的随机接入多址协议,也称为P-ALOHA(Pure ALOHA)。
图9.1.8 ALOHA协议的工作过程 ========================
2. CSMA/CD协议 载波侦听多址接入协议(CSMA/CD): ALOHA协议的一种改进结果,附加了一个硬件装置,在发送前侦听信道是否空闲并在发送中检测冲突是否出现,这种技术称为载波侦听与冲突检测。
========================
9.2无线通信链路预算分析 ======================== 9.2.1无线传输中的增益与损耗
图9.2.1 无线传输中的增益与损耗 通路的增益为:
trrtfGGPPL
或者, rttrfdBdBdBdBdB
PPGGL 发射天线增益tG:在天线的最大方向上单位立体角发射的功率与全方向天线的单位立体角发射的功率之比。
接收天线增益为, 24 reGA
自由空间传输路径损耗(Free-space path loss)为 24 fd
L
进而,101092.4420log20log()fLdfdB
======================== 9.2.2噪声温度与噪声系数 1. 噪声源 可用噪声功率谱(Available noise PSD):热噪声源加在匹配负载(LRR)上的时候,可得到最大功率谱。
0/21()2avNPfkTR21=
2
在噪声宽带B上,可用噪声功率(Available noise power) avPkTB
avPTkB,称为该噪声源的噪声温度(Noise temperature)。
======================== 2. 线性双端系统 系统(在频点f处)的点噪声系数(Spot noise figure)为:
0()()1 ()()nnsPfFfPfGf
低噪系统的F(f)接近于1,而无噪系统的F(f)=1。 带宽B上的平均噪声系数(Average noise figure)为: 000
0
0
/2/2/2/2() ()()fBnfBfBnsfBPfdfFPfGfdf
系统的有效输入噪声温度为eT,它满足, 0()()()nsesePGkTBGkTBGkTTB ======================== 3.级联系统 级联系统的增益为:123 GGGG 噪声系数与有效输入噪声温度为:
32111211FFFFGGG
231112eeee
TTTTGGG
======================== 例9.1 考虑两个系统级联的情况,证明:
211eeeTTTG 与 21
1
1FFFG
证明:第一级与第二级的噪声输出分别为 0111()nsePGkTTB 022022nnePGPGkTB21122()seeGGkTTBGkTB
因为12GGG,则整个系统的输出噪声功率为,
0211()ense
TPGkTTBG
======================== 整个系统的有效输入噪声温度为
211eee
TTTG
211(1)(1)ses
TFTTFG211(1)[]1s
s
TFTFG
可见
211(1)sTFFFG
======================== 9.2.3链路预算分析
将解调前射频(或中频)信号的SNR称为载干比(CNR),记为(C/N);而将解调后基带信号的SNR称为信噪比。
