《数控加工工艺与编程》复习资料
数控加工工艺及编程复习题加答案
一、填空题0按控制原理来分，将伺服驱动系统分为开环控制系统、闭环控制系统和半闭环控制系统三类。
1、在同一个程序中，G01指令码在遇到下列哪个指令代码后仍为有效（ D ）。
A、G00 B、G02C、G03D、G042、G91 G00 X1.0 Y4.0程序段执行过程中，刀位点的轨迹是：（ A ）。
A、X、Y方向同时移动1mm，然后Y方向移动3mm；B、X方向移动3mm，然后Y方向移动4mm；C、Y方向移动4mm，然后X方向移动3mm；D、Y方向移动1mm；然后X、Y方向同时移动3mm；3、数控机床加工过程中，“恒线速切削控制”的目的是（ C ）。
A、保持主轴旋转的恒定B、保持进给速度的恒定C、保持切削速度的恒定D、保持金属切除率的恒定4、在钻孔循环指令中，如果要求钻削完成后，刀位点回到R点平面，需要在程序段开始添加的指令是：（ A ）。
A、G95；B、G96；C、G98；D、G99；5、程序G90 G00 G16 X100.0 Y30.0中X100.0表示：（ C）。
A、刀具沿X轴移动了100㎜B、刀具移动到X轴100㎜处C、刀具移动到极径为100㎜的位置D、刀具移动到X100.Y30.数控机床的运动配置有不同的形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用（A ）的原则编写程序。
A. 刀具固定不动，工件相对移动B. 工件固定不动，刀具相对移动C. 分析机床运动关系后再根据实际情况D. 铣削加工刀具只做转动，工件移动；车削加工时刀具移动，工件转动7、程序段G04 X5.0表示（A ）。
A、主轴暂停5sB、进给轴暂停5sC、X向进给暂停5sD、 X轴向坐标轴移动5mm8、用FANUC系统的指令编程，程序段G02 X YIJ ；中的G02、I 和J 表示（ A ）。
A、顺时针插补，圆心相对起点的位置B、逆时针插补，圆心的绝对位置C、顺时针插补，圆心相对终点的位置D、逆时针插补，起点相对圆心的位置9、数控车削程序G76 X32 Z-30 P3000 Q500 R0 F3描述错误的是（ A ）。
（完整版）数控加工工艺与编程复习习题集含答案
（完整版）数控加工工艺与编程复习习题集含答案第1章数控铣床/加工中心机械结构与功能一、单项选择题：1. 下列叙述中，不适于在数控铣床上进行加工零件是：【 B 】A. 轮廓形状特别复杂或难于控制尺寸的零件B. 大批量生产的简单零件C. 精度要求高的零件D. 小批量多品种的零件2. 机械手换刀途中停止的主要原因是: 【 B 】A. 气动换向阀损坏B. 主轴定向不准C. 机械手卡死D. 程序错误3. 加工中心最突出的特点是: 【 A 】A. 工序集中B. 对加工对象适应性强C. 加工精度高D. 加工生产率高4. 加工中心工序集中所带来的问题是：【 D 】A. 工件的温升经冷却后影响工件精度B. 加工中无法释放的应力，加工后释放，使工件变形C. 切屑的堆积缠绕影响工件表面质量D. 以上三项均正确5. 为保证数控机床加工精度，描述对其进给传动系统要求中错误的是：【 C 】A．高的传动精度B．响应速度快C．大惯量 D. 低摩擦6. 数控加工中心换刀机构常采用的是：【 B 】A．人工换刀B．机械手C．液压机构 D. 伺服机构7. 为使数控机床达到满足不同的加工要求，描述对其主传动系统要求中错误的是：【 D 】A．宽的调速范围B．足够的功率C．刚性 D. 电机种类二、多项选择题：1. 根据数控铣床的特点，从铣削加工的角度考虑，不适合数控铣削的主要加工对象有【B D E 】A．平面类零件B．变斜角类零件C．曲面类零件D. 轴类零件E. 盘类零件2. 加工中心适宜加工需多种类型的普通机床和众多的工艺装备，且经多次装夹才能完成加工的零件。
主要加工对象包括：【B C D 】A．加工精度较高的大批量零件B．结构形状复杂、普通机床难加工的零件C．外形不规则的异型零件 D. 既有平面又有孔系的零件E. 盘、轴类零件3. 大批大量生产的工艺特点包括：【 A B C 】A．广泛采用高效专用设备和工具B．设备通常布置成流水线形式C．广泛采用互换装配方法 D. 对操作工人技术水平要求较高E. 对工厂管理要求较高4. 采用工序集中原则的优点是：【 A B D 】A. 易于保证加工面之间的位置精度 B. 便于管理C. 可以降低对工人技术水平的要求D. 可以减小工件装夹时间E. 降低机床的磨损5. 提高生产效率的途径有：【 A B D 】A. 缩短基本时间 B. 缩短辅助时间 C. 缩短休息时间D. 缩短工作地服务时间 D. 缩短加工工序第2章机床数字控制系统一、单项选择题：1. 无论零件的轮廓曲线多么复杂，都可以用若干直线段或圆弧段去逼近，但必须满足允许的: 【 A 】A. 编程误差B. 编程指令C. 编程语言D. 编程路线2. 数控机床对其伺服系统提出很高的要求，下列要求中不包括：【 D 】A．宽的调速范围B．足够的功率C．刚性 D. 电机种类3. 数控机床中用作测量位移的检测元件是：【 A 】A．感应同步器B．脉冲编码器C．激光干涉仪 D.旋转变压器4. 数控机床中用作测量角度的检测元件是：【 B 】A．感应同步器B．脉冲编码器C．激光干涉仪 D. 光珊二、多项选择题：1. 在切削加工中主运动可以是：【ABCD】A．工件的转动B．工件的平动C．刀具的转动D. 刀具的平动E. 机床运动第3章铣削工具系统一、单项选择题：1. 对夹紧装置的要求是：【 C 】A. 夹紧时，不要考虑工件定位时的既定位置B. 夹紧力允许工件在加工过程中小范围位置变化及震动C. 有良好的结构工艺性和使用性D. 有较好的夹紧效果，无需考虑夹紧力的大小2.刀具寿命要长的话，则采用：【 A 】A．较低的切削速度B．较高的切削速度C．两者之间的切削速度D．较小的吃刀量3. 切削时的切削热大部分被传散出去是由：【 D 】A. 刀具B. 工件C. 切屑D. 空气4. 夹紧装置的夹紧力可来源于：【 D 】 A. 人力B. 液压、气压力C. 电力D. 以上三者都有可能5. 夹紧力：【 C 】A. 应尽可能垂直于推定拉面B. 应尽可能与切削力、重力反向C. 应落在支承元件上或在几个支承所形成的支承面内D. 应落在工件刚性较差的部位6. 不宜沿轴向做进给运动的立铣刀具是：【 A 】A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀7. 最常用的刀柄与主轴孔的配合锥面一般是：【 C 】A. 7：10B. 7：14C. 7：24D. 7：288. 数控机床实现圆周进给运动而采用的夹具是：【B 】A.多工位夹具B. 回转工作台C. 平口钳D. 三爪卡盘9. 主切削刃分布在铣刀圆拄面的立铣刀具是：【 A 】A. 端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀10. 采用ER型卡簧，适合于夹持小直径铣刀进行铣削加工的刀柄是：【 B 】A. 液压夹紧式刀柄B. 弹簧夹头式刀柄C. 侧固式刀柄D. 热装夹紧式刀柄11. 可实现高速切削或以“车、铣代磨”，加工高硬材料的刀具是：【 C 】A.高速钢刀具 B. 硬质合金刀具 C. 陶瓷刀具 D. 工具钢刀具12. 主要用于模具曲面加工的立铣刀具是：【 B 】A.端面立铣刀B. 球头立铣刀C. 键槽铣刀D. 环行铣刀13. 刀柄与主轴内的拉紧装置相连接的部件是：【 D 】A.刀柄B. 夹头C. 弹簧D. 拉钉14. 数控机床中高精度尺寸、复杂轮廓和曲面的检验常采用的检量具是：【 D 】A.游标卡尺B. 内径百分表C. 万能角度尺D. 三坐标测量机二、多项选择题：1. 机床夹具必不可少的组成部分有：【 A B 】A. 定位元件及定位装置B. 夹紧元件及夹紧装置C. 对刀及导向元件D. 夹具体E. 导轨2. 目前在切削加工中立铣刀最常用的刀具材料有：【B C D E 】A. 碳素工具钢B. 高速钢C. 硬质合金D. 单晶金刚石E. 金属陶瓷3. 影响切削加工表面粗糙度的主要因素有：【 A B D 】A. 切削速度B. 切削深度C. 工件速度D. 工件材料性质E. 进给量三、简答题：1. 刀柄的哪些性能指标对加工性能有直接影响？答：刀柄的强度、刚性、制造精度、夹紧力等指标对加工性能有直接影响。

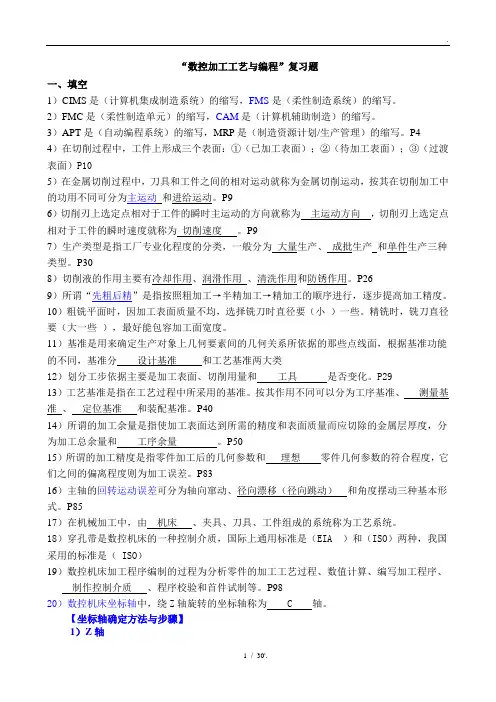

“数控加工工艺与编程”复习题
“数控加工工艺与编程”复习题一、填空1）CIMS是（计算机集成制造系统）的缩写，FMS是（柔性制造系统）的缩写。
2）FMC是（柔性制造单元）的缩写，CAM是（计算机辅助制造）的缩写。
3）APT是（自动编程系统）的缩写，MRP是（制造资源计划/生产管理）的缩写。
P44）在切削过程中，工件上形成三个表面：①（已加工表面）；②（待加工表面）；③（过渡表面）P105）在金属切削过程中，刀具和工件之间的相对运动就称为金属切削运动，按其在切削加工中的功用不同可分为主运动和进给运动。
P96）切削刃上选定点相对于工件的瞬时主运动的方向就称为主运动方向，切削刃上选定点相对于工件的瞬时速度就称为切削速度。
P97）生产类型是指工厂专业化程度的分类，一般分为大量生产、成批生产和单件生产三种类型。
P308）切削液的作用主要有冷却作用、润滑作用、清洗作用和防锈作用。
P269）所谓“先粗后精”是指按照粗加工→半精加工→精加工的顺序进行，逐步提高加工精度。
10）粗铣平面时，因加工表面质量不均，选择铣刀时直径要（小）一些。
精铣时，铣刀直径要（大一些），最好能包容加工面宽度。
11）基准是用来确定生产对象上几何要素间的几何关系所依据的那些点线面，根据基准功能的不同，基准分设计基准和工艺基准两大类12）划分工步依据主要是加工表面、切削用量和工具是否变化。
P2913）工艺基准是指在工艺过程中所采用的基准。
按其作用不同可以分为工序基准、测量基准、定位基准和装配基准。
P4014）所谓的加工余量是指使加工表面达到所需的精度和表面质量而应切除的金属层厚度，分为加工总余量和工序余量。
P5015）所谓的加工精度是指零件加工后的几何参数和理想零件几何参数的符合程度，它们之间的偏离程度则为加工误差。
P8316）主轴的回转运动误差可分为轴向窜动、径向漂移（径向跳动）和角度摆动三种基本形式。
P8517）在机械加工中，由机床、夹具、刀具、工件组成的系统称为工艺系统。
数控加工工艺与编程习题库及答案
数控加工工艺与编程习题库及答案一、判断题（共100题，每题1分，共100分）1.在加工中心上进行带突然的拐角的轮廓加工时，应在接近拐角前适当增加进给速度，过拐角后再逐渐减速。
A、正确B、错误正确答案：B2.白口铸铁的硬度适中，易于切削加工A、正确B、错误正确答案：A3.在同一单步中有同一群G代码一个以上时，最后指定的G代码有效。
A、正确B、错误正确答案：A4.圆柱心轴用于工件圆孔定位，限制22个自由度。
A、正确B、错误正确答案：B5.为了企业效益可以理解环保装置平时不用，上级检查才用的做法A、正确B、错误正确答案：B6.加工中心与普通数控机床区别在于机床的刚性好。
A、正确正确答案：B7.使用相同精度的计量器具，采用直接测量法比采用间接测量法的精度高A、正确B、错误正确答案：A8.对切削抗力影响最大的是切削深度。
A、正确B、错误正确答案：A9.圆柱铣刀的前角规定为在主剖面内测得的前刀面与基面之间的夹角A、正确B、错误正确答案：B10.产生崩碎切屑时，切削力波动大，并且由于作用力十分接近刃口，切削力和切削热都集中在刃口附近A、正确B、错误正确答案：A11.符号“⊥”在位置公差中表示圆弧度。
A、正确B、错误正确答案：B12.带有刀库的数控铣床一般称为加工中心。
B、错误正确答案：A13.fanuc系统中G56可以在铣削加工中设定工作坐标系原点A、正确B、错误正确答案：A14.数控车床和数控铣床都用M06进行自动换刀A、正确B、错误正确答案：B15.数控铣床属于点位控制的数控机床A、正确B、错误正确答案：B16.机床原点是机床一个固定不变的极限点。
A、正确B、错误正确答案：A17.高速钢基硬质合金的性能优于高速钢和硬质合金，具有良好的耐磨性、耐热性、韧性和工艺性A、正确B、错误正确答案：B18.“三个臭皮匠，胜过一个诸葛亮”说明加强协作，取长补短和遵守纪律的重要性B、错误正确答案：B19.M02与M30指令，都表示程序的结束。
数控加工工艺与编程复习题及答案
第一章数控技术概论一、单项选择题1、世界上第一台数控机床是( C )年研制出来的。
A)1942 B)1948 C)1952 D)19582、下列关于数控机床组成的描述不正确的是( D )。
A)数控机床通常是由控制装置、数控系统、机床本体组成B)数控机床通常是由控制装置、数控装置、伺服系统、测量反馈装置、辅助控制装置和机床组成C)数控机床通常是由控制装置、数控系统、伺服系统、机床组成D)数控机床通常是由键盘、数控装置、伺服系统、测量反馈装置和机床组成3、闭环控制系统的反馈装置是装在( C )。
A)传动丝杠上B)电机轴上C)机床工作台上D)装在减速器上4、用来确定生产对象上几何要素间的( B )所依据的那些点、线、面称为基准。
A)尺寸关系 B)几何关系 C)位置关系D)相对关系5、工件夹紧的三要素是( A ) 。
A)夹紧力的大小、夹紧的方向、夹紧力的作用点B)夹紧力的大小、机床的刚性、工件的承受能力C)工件变形小、夹具稳定、定位精度高D)工件的大小、材料、硬度6、为了保障人身安全，在正常情况下，电气高备的安全电压规定为( C )。
A) 12V B) 24V C) 36V D) 48V7、利用计算机辅助设计与制造技术，进行产品的设计和制造，可以提高产品质量，缩短产品研制周期。
它又称为( C ) 。
A) CD/CM B) CAD/COM C) CAD/CAM D) CAD/CM8、数控装置将所必需的信号进行一系列处理后，再将其处理结果以( D )形式向伺服系统发出执行命令。
A)输入信号 B)位移信号 C)反馈信号 D)脉冲信号9、开环伺服系统的主要特征是系统内( B )位置检测反馈装置。
A)有B)没有 C) 某一部分有 D)可能有10、CNC系统中的PLC是( A )。
A)可编程序逻辑控制器B)显示器 C)多微处理器 D)环形分配器11、对于配有设计完善的位置伺服系统的数控机床，其定位精度和加工精度主要取决于( C )。
数控加工工艺与编程复习题含答案
数控加工工艺与编程复习题含答案一、判断题（共100题，每题1分，共100分）1.在高精度平面双销定位中，为提高刚性，广泛采用双圆柱销定位A、正确B、错误正确答案：B2.在硬质合金碳化物晶粒细化的同时增加黏结剂的含量，使黏结层保持一定的厚度，就可以在提高刀具材料硬度的同时增加其抗弯强度A、正确B、错误正确答案：A3.与性格古板，做事爱较真的同事相处应做到理解、沟通，发生矛盾不去计较A、正确B、错误正确答案：A4.在铣通槽和钻通孔加工生产中，允许出现欠定位A、正确B、错误正确答案：B5.粗镗（扩）工件内孔表面的表面粗糙度为6。
A、正确B、错误正确答案：B6.基准不重合误差是工件定位时，总定位误差的一个重要组成部分A、正确B、错误正确答案：A7.刻度间距和分度值（刻度值）均为描述计量器具刻度特性的参数。
一般情况下刻度间距大，则分度值大A、正确B、错误正确答案：B8.车刀不属于切刀类型。
A、正确B、错误正确答案：B9.我国的法定计量单位是以国际单位制为基础确定的A、正确B、错误正确答案：A10.百分表的示值范围最大为0～10mm，因而百分表只能用来测量尺寸较小的工件A、正确B、错误正确答案：B11.M02与M30指令，都表示程序的结束。
A、正确B、错误正确答案：A12.人的道德素质包括：道德认识、道德情感、道德意志、道德行为道德评价A、正确B、错误正确答案：B13.fanuc系统中G58可以在铣削加工中设定工作坐标系原点A、正确B、错误正确答案：A14.领导到车间检查工作时，作为员工的你应置之不理，视若无人A、正确B、错误正确答案：B15.外径千分尺是利用螺旋副运动原理进行测量的，因而测量精度高，主要用于高精度测量A、正确B、错误正确答案：B16.电源的电压在正常情况下，应为100VA、正确B、错误正确答案：B17.铣刀的主切削刃是由前刀面和后刀面相交而成的，它直接切入金属，担负着切除余量和形成加工表面的主要任务A、正确B、错误正确答案：A18.顾全大局，服从上级，知人善任，培养亲信符合办事公道的规范A、正确B、错误正确答案：B19.世界第一台数控机床是数控车床A、正确B、错误正确答案：B20.为了保证镗杆和刀体具有足够的刚度，镗削30～120mm范围内的孔时，镗刀杆的直径一般为孔径的0.5倍A、正确B、错误正确答案：B21.市场经济时代也需要艰苦奋斗的创业精神A、正确B、错误正确答案：A22.重复定位结构对工件加工生产可能造成不良影响，所以无论在什么情况下，绝对不允许出现重复定位A、正确B、错误正确答案：B23.给回扣是一种不正当的竞争行为，违反了职业职业道德A、正确B、错误正确答案：A24.切削热和切削温度对切削过程非常不利，所以要设法降低其对切削加工的影响A、正确B、错误正确答案：B25.市场经济时代，勤劳是需要的，而且节约则不宜提倡A、正确B、错误正确答案：B26.表面涂层硬质合金刀具既能保持刀片基体具有一定的硬度和强度，又使刀刃与刀面的耐磨性显著提高A、正确B、错误正确答案：B27.铣削加工中，主轴转速应根据允许的切削速度和刀具的直径来计算。
数控加工工艺与编程复习提纲.docx
数控加工工艺与编程复习提纲简答提纲：1.数控加工编程的主要内容有哪些？2.加工中心机床工作时换刀的过程分那几个步骤？3.数控机床加工和普通机床加工相比有何特点？4.简述换刀点和工件坐标原点的概念。
5.数控技术中NC、CNC、MC、FMC、FMS、CTMS 各代表什么含义？6.简述刀具补偿在数控加工中的作用。
7.简述对刀点、刀位点、换刀点概念。
&数控机床加工程序的编制方法有哪些？它们分别适用什么场合？9.刀具补偿有何作用？有哪些补偿指令？10.简述G00与G01程序段的主要区别？11•用圆柱铳刀加工平面，顺铳与逆铳有什么区别？12.何谓绝对值编程？何为增量值编程？13.数字控制：按数字化的代码组成的程序对控制对象实现自动控制的一种方法。
C：15.轮廓控制系统16.直线控制系统17.点位控制系统18•开坏控制系统19.半闭坏控制系统20.闭环控制系统21 •数控系统：22.刀具半径补偿、刀具长度补偿参考答案1.数控加工编程的主要内容有哪些？（P10）答：1、选择并确定零件的数控加工内容；2、对零件图进行数控加工的工艺分析；3、设计数控加工的工艺；4、编写数控加工程序单（数控编程时，需对零件图形进行数学处理；自动编程时，需进行零件CAD、刀具路径的产生和后置处理）；5、按程序单制定程序介质；6、数控程序的校验与修改；7、首件试加工与现场问题处理；8、数控加工工艺技术文件的定型与归档。
2.加工中心机床工作吋换刀的过程分那几个步骤？答：加工中心自动换刀功能是通过机械手（自动换刀机构）和数控系统的有关控制指令来完成的。
换刀过程：装刀，选刀，换刀；换刀步骤：刀库一选刀一到换刀位一机械手取出刀具一装入主轴，同时将主轴取下的刀具装入待换刀具的刀座。
3.数控机床加工和普通机床加工和比有何特点？（P10）答：（1）适应性强；（2）精度高、质量稳定；（3）生产效率高；（4）能实现复杂运动；（5）良好的经济效益；（6）有利于生产管理现代化。
数控加工工艺与编程考试试题及答案
数控加工工艺与编程考试试题及答案一、选择题（每题5分，共25分）1. 在数控加工中，对刀是指将工件与（）对准的过程。
A. 刀具B. 夹具C. 数控机床D. 编程软件答案：C2. 下列哪种指令用于选择平面指令（）。
A. G01B. G02C. G03D. G17答案：D3. 在数控编程中，G96指令表示（）功能。
A. 恒线速B. 恒角速度C. 恒转速D. 恒功率答案：A4. 下列哪种指令用于刀具补偿（）。
A. G01B. G02C. G03D. G41/G42答案：D5. 在数控加工中，F值表示（）。
A. 进给速度B. 主轴转速C. 切削深度D. 切削宽度答案：A二、填空题（每题5分，共25分）6. 数控加工中的G02指令表示（）旋转。
答案：顺时针7. 在数控编程中，G94指令表示（）功能。
答案：进给计数8. 刀具补偿中的G41/G42指令分别表示（）。
答案：G41表示左侧补偿，G42表示右侧补偿9. 数控加工中的M06指令表示（）功能。
答案：换刀10. 在数控编程中，G54-G59指令用于设置（）。
答案：坐标系三、简答题（每题10分，共30分）11. 请简述数控加工中G01、G02、G03指令的区别。
答案：G01表示直线插补，G02表示顺时针旋转，G03表示逆时针旋转。
12. 请简述刀具补偿的作用。
答案：刀具补偿是为了补偿刀具在加工过程中的磨损和安装误差，保证加工精度。
13. 请简述数控编程中如何设置加工顺序。
答案：在数控编程中，通过设置指令的执行顺序来控制加工顺序。
可以通过使用不同的指令编号或者在程序中添加跳转指令来实现。
四、编程题（共45分）14. （20分）请编写一段数控编程代码，实现以下要求：加工一个正方形，边长为50mm，采用G90绝对编程，G01直线插补，F100进给速度，Z0、X0为起始点。
答案：N1 G90 G0 Z0 F100N2 G0 X50 F100N3 G0 Y50 F100N4 G0 X0 F100N5 G0 Y0 F10015. （25分）请编写一段数控编程代码，实现以下要求：加工一个圆，直径为100mm，采用G90绝对编程，G02顺时针旋转，F50进给速度，Z0、X0为起始点。
数控加工工艺与编程复习题与参考答案
数控加工工艺与编程复习题与参考答案一、判断题（共100题，每题1分，共100分）1.在切削塑性材料时，适当地增大刀具的前角，对降低切削温度有着明显的影响A、正确B、错误正确答案：B2.fanuc系统中G55可以在铣削加工中设定工作坐标系原点A、正确B、错误正确答案：A3.操作规则是职业活动具体而详细的次序和动作要求A、正确B、错误正确答案：A4.夹具的结构组成由夹具的具体使用要求来确定，和工件的批量大小没有关系A、正确B、错误正确答案：B5.百分表的示值范围最大为0～10mm，因而百分表只能用来测量尺寸较小的工件A、正确B、错误正确答案：B6.金刚石刀具不适合加工碳钢。
A、正确B、错误正确答案：A7.厚铸铁的表面硬度总比内部高A、正确B、错误正确答案：A8.电源的电压在正常情况下，应为100VA、正确B、错误正确答案：B9.市场经济时代，勤劳是需要的，而且节约则不宜提倡A、正确B、错误正确答案：B10.圆柱铣刀的后角规定为在主剖面内测得的后刀面与切削平面之间的夹角A、正确B、错误正确答案：B11.符号“⊥”在位置公差中表示圆弧度A、正确B、错误正确答案：B12.切削时，刀具、工件、切屑三者，刀具吸收的热量最多。
A、正确B、错误正确答案：B13.在夹具平面双销组合定位中，由于存在着工件定位孔与夹具定位销间的安装间隙，会造成工件定位的基准位置误差A、正确B、错误正确答案：A14.正立面上的投影称为旋转视图。
A、正确B、错误正确答案：B15.在铣削塑性金属时，铣削速度增高会使铣削力相应增大A、正确B、错误正确答案：B16.切削加工时，在加工材料塑性较差，刀具前角较大，切削速度较低，切削厚度较大时产生的是崩碎切屑A、正确B、错误正确答案：B17.铣削内轮廓时，必须在轮廓内建立刀具半径补偿。
A、正确B、错误正确答案：A18.组合夹具属于拼装夹具，是介于专用夹具和通用夹具之间的一类新型夹具A、正确B、错误正确答案：B19.M02不但可以完成M30的功能还可以使程序自动回到开头。
数控加工工艺与编程复习资料
一、判断题1.用设计基准作为定位基准，可以避免基准不重合引起的误差。
√2.开机后，只要机床运动，其运动位置即可由相对位置显示出来，并可随时清零。
13.G72是复合型车削固定循的端面粗车循环，它的循环走刀是与X轴平行运动的，所以在设置P（NS）起点定位值时，必须是Z方向值。
14.加工程序中有某些重复出现的部分，可作为子程序、由主程序直接调用和多次重复调用。
15.加工工艺的主要内容有：a、制定工序、工步及走刀路线等加工方案b、确定切削用量（包括主轴转速S、进给速度F、吃刀量等）C、制定补偿方案。
16.在GSK980系统中，U、W数值代表绝对坐标的径向尺寸和长度方向尺寸数值。
07.GSK980系统中G92 X（U）__Z（W）__F_：代表英制螺纹切削循环。
08.加工中心和数控车床因能自动换刀，在其加工程序中可以编入几把刀具，而数控铣床因不能自动换刀，其加工程序只能编入一把刀具。
19.数控机床上可用公制螺纹指令加工英制螺纹，也可用英制螺纹指令加工公制螺纹。
010.在同一个程序里，既可以用绝对值编程又可以用增量值编程。
111.参考点是机床上的一个固定点，与加工程序无关。
112.对于任何曲线，既可以按实际轮廓编程，应用刀具补偿加工出所需要的廓形，也可以按刀具中心轨道编程加工出所需要的廓形。
113.尺寸链封闭环的基本尺寸是其它各组成环基本尺寸的代数差。
014.所谓前刀面磨损就是形成月牙洼的磨损，一般在切削速度较高，切削厚度较大的情况下，加工塑性金属材料时引起的。
115.工件以其已加工平面，在夹具的四个支承块上定位，属于四点定位。
016.逆时针圆弧插补指令是G02。
017.车削脆性材料时，车刀应选择较大的前角。
018.伺服系统由伺服驱动和伺服执行两个部分组成。
119.G01指令是模态的。
120.S500表示每小时500转。
021.、恒线速控制原理是当工件的直径越大，进给速度越慢。
022.、在切削铸铁等脆性材料时，切削层首先产生塑性变形，然后产生崩裂的不规则粒状切屑，称崩碎切屑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《数控加工工艺与编程》复习指导教师：梁耀彪日期：2016年11月21日第一部分一、判断题（正确的打√，错的打×，将答案填在各题的括号内。
每题1分，共10分）1、数控机床只适用于零件的小批量形状复杂经常改型且精度高的场合。
（）2、数控机床与其它。
机床一样，当被加工的工件改变时，需要重新调整机床.（）3、闭环数控系统比半闭环数控系统具有更高的系统稳定性。
（）4、闭环控制系统中，检测元件的精度决定了数控系统的精度和分辨率。
（）5 数控机床的柔性表现在它的自动化程度很高。
（）6、直线控制数控机只控制运动部件从一点移动到另一点移动的准确定位，对两点间的移动速度轨迹没有严格要求。
（）7、MFS加工系统的基本核心是一个分布试数据库管理系统和控制系统（）。
8、数控钻床和数控冲床都属于轮廓控制数控机床（）。
9、对于点位控制机床，进给运动从某一位置到另一给定位置的进程中需要进行加工。
（）10、数控机床的重复定位精度可以通过数控系统的功能进行补偿。
（）二、单向选择题（在每小题的四个选项中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每题1分共20分）1、对于多种，中小批量生产的精度又要求较高的零件，下列适合加工的机床是（）A 通用机床B 专用机床 C专门化机床 D数控机床2、（）是指数控机床工作台等移动部件在确定的终点所达到的实际位置精度。
A 定位精度B 重复定位精度C 加工精度D 分度精度3、数控机床开环控制系统的伺服电动机多采用（）A 直流伺服电动机B 交流伺服电动机C 交流变频调速电动机D 功率步进电动机4、若数控冲床的快速进给速度v=15m/min,快进时步进电动机的工作频率f=5000Hz,则脉冲量δ为（）A 0.01mmB 0.02mmC 0.05mmD 0.1mm5、全闭环进给伺服系统与半闭环进给伺服系统的主要区别在于（）A位置控制器 B 反馈单元的安装位置C伺服控制单元 D 数控系统性能优劣6、闭环控制系统的位置检测元件装在（）A传动丝杠上 B 伺服电动机上C 机床移动部件上D 数控装置中7、采用（）进给伺服系统的数控机床的加工精度最低。
A闭环控制 B 开环控制 C 半闭环控制 D 点为控制8、AC控制是指（）A 闭环控制B 半闭环控制C 分布式数字控制D 自适应控制9、测量与反馈装置的作用是为了（）。
A 提高机床的安全性B 提高机床使用寿命C 提高机床的定位精度加工精度 D提高机床的灵活性10、数控系统所规定的最小设定单位（）。
A 数控机床的运动精度B 机床的加工精度C脉冲当量 D 数控机床的传动精度11、世界上第一台数控机床是（）年研制出来的。
A 1930B 1947C 1952D 195812、数控系统中PLC控制程序实现机床的（）A 位置控制B 各执行机构的逻辑顺序控制C 插补控制D 各进给轴轨迹和速度控制13、数控机床的位置精度主要指标有（）。
A 定位精度和重复定位精度B 分辨率和脉冲当量C 主轴回转精度D 几何精度14、数控机床的核心（）。
A 伺服系统B 数控系统C 反馈系统D 传动系统15、下列因素中，影响开环伺服系统定位精度的主要原因是（）A、插补精度 B 进给传动系统精度C、检测系统精度 D 机床热变形16、对于数控机床，最具机床精度特征的一项指标是（）。
A 机床的运动精度B 机床的传动精度C 机床的定位精度D 机床的几何精度17、数控机床中控制伺服系统的数控机床移动部件的组成部分为（）。
A 程序介质B 数控装置C 伺服装置D 机床主题18、全闭环控制伺服系统的数控机床，其它定位精度主要取决于（）。
A 伺服单元B 检测装置的精度C 机床传动系统的精度D 控制系统19、FMS的含义是（）。
A 柔性制造线B 柔性制造单元C 柔性制造系统D 柔细制造工厂20、计算机集成制造系统的英文缩写是（）。
A CIMSB CNC C CAMD FMS第二部分一、判断题(正确的打“√”，错误的打“×”，将答案填在各题后的括号内。
每小题1分，共10分)1. 数控加工程序是由若干程序段组成，而且一般常采用可变程序段进行编程。
（）2. 在一个程序段中同一组的两个代码都有效。
（）3. 数控加工的编程方法主要分为手工编程和自动编程两大类。
（）4. 数控机床开机后，必须先进行返回参考点操作。
（）5. 我国规定数控机床新产品功能代码的标准一律采用ISO代码标准。
（）6. 数控铣削零件编程时，不必考虑是刀具运动还是工件运动。
（）7. 数控车削中心的C轴控制就是主轴的转速控制。
（）8. 不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。
（）9. 不管数控机床的运动方式如何，编程时一律遵照刀具相对于工件运动的原则进行。
（）10.如果机床有几根主轴，则选择其中一个与工作台面相垂直的主轴来确定Z轴的方向。
（）二、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共20分）1. 数控机床坐标系建立时，首先要指定的坐标轴是（）。
A. X轴B. Y轴C. Z轴D. X、Y轴2. 数控机床的旋转轴B轴是绕（）直线轴旋转的轴。
A. XB. YC. ZD. 主轴3. 数控机床绕X轴旋转的回转运动坐标轴是（）。
A. A轴B. B轴C. C轴D. U轴4. 数控机床的运动配置有不同的形式，需要考虑工件与刀具相对运动关系及坐标方向，编写程序时，采用（）的原则编写程序。
A. 刀具固定不动，工件相对移动B. 铣削加工刀具只做转动，工件移动；车削加工时刀具移动，工件转动C. 分析机床运动关系后再根据实际情况D. 工件固定不动，刀具相对移动5. M功能代码控制机床的各种（）。
A. 运动状态B. 刀具更换C. 辅助动作状态D. 固定循环6. 辅助功能M03代码表示（）。
A. 程序结束B. 主轴停止C. 主轴正转D. 主轴反转7. 编制好的程序通常需要进行校对与验证，下列方法中最能检验程序合理性的是（）。
A. 软件仿真B. 图形模拟C. 空运行D. 试切削8. CNC机床若无原点自动记忆装置，在开机后的第一步骤宜先执行（）。
A. 参考点返回B. 编程原点建立C. 加工程序运行D. 空运行检查9. 数控编程时，应首先设定（）。
A. 机床原点B. 参考点C. 机床坐标系D. 工件坐标系10. 现代数控机床大都采用（）程序段格式编程。
A. 可变B. 固定C. 使用分格符的固定D.使用分格符的可变11. 机床通电后应首先检查（）是否正常。
A. 机床润滑B. 各开关按钮和键C. 工作台位置D. 刀具安装12. 数控机床开机或系统复位时可以自动生效的代码称为（）代码。
A. 模态代码B. 非模态代码C. 默认代码D. 同组代码13. 下列常用的控制介质中，程序存储量最多是（）。
A. 磁带B. 磁盘C. U盘D. 穿孔带14. N60 G01 X100 Z50 LF中LF是（）。
A. 程序结束符B. 功能字C. 坐标字D. 段结束符15. 程序检验与首件试切的作用是（）。
A. 检验机床是否正常B. 提高加工质量和效率C. 检验程序是否正确及零件的加工精度是否满足图样要求D. 检验参数是否正确16. 判断数控机床（只有X、Z轴）圆弧插补的顺逆时，观察者沿圆弧所在平面的垂直坐标轴（Y轴）的负方向看去，顺时针方向为G02，逆时针方向为G03。
通常，圆弧的顺逆方向判别与车床刀架位置有关，如图2-10所示，下列说法正确的是（）。
A. 图a表示刀架在工件前侧时的情况B. 图a表示刀架在工件后侧时的情况C. 图b表示刀架在工件前侧时的情况D. 以上说法均不正确17. 为了保障人身安全，在正常情况下，电器设备的安全电压规定为（）。
A. 220VB. 36VC. 24VD. 12V18. 在夏季，如果数控机床长期不用时，最重要的日常维护工作是( )。
A. 清洁B. 干燥C. 通电D. 润滑19. 进行数控程序空运行的主要作用是（）。
A. 检查程序是否存在句法错误B. 检查程序的进给路线是否正确C. 检查程序是否完整D. 检查机床换刀是否正常20. 对数控立式铣床来说，从主轴向立柱看（）。
A. 右手所指的水平方向为X轴的正向B. 左手所指的水平方向为X轴的正向C. 右手所指的水平方向为Y轴的正向D. 左手所指的水平方向为Y轴的正向第三部分（不考）第四部分一、判断题(正确的打“√”，错误的打“×”，将答案填在各题后的括号内。
每小题1分，共10分)1.同组模态G代码可以放在一个程序中，而且与顺序无关。
（）2.M代码主要控制机床主轴的开，停；切削液的开关和工作的夹紧与松开等辅助动作。
（）3.从A（X10，Z10）到（X30，Z30），分别使用“G00”及“G01”指令运动，其刀具路径一定相同。
（）4.数控车床按F速度进行圆弧插补时，其X、Z两个轴分别按F速度运行。
（）5.螺纹精加工过程中需要进行刀尖圆弧半径补偿。
（）6.M02和M30一样，都表示程序的结束并返回主程序开头。
（）7.当系统运行至M01指令时，起床不一定暂停程序运行。
（）8.刀补建立程序段内必须有位移移动指令才有效。
（）9.一个程序段内只允许有一个M指令。
（）10.加工左旋螺纹，车床主轴必须反转，用M04指令。
（）11.在刀尖圆弧半径补偿中，各种不同的刀尖有不同的刀位点。
（）12.用恒线速度指令控制加工零件时，必须限定主轴的最高转速。
（）13.数控加工程序的输入输出必须在MDI（手动数据输入）方式下完成。
（）14.车削螺纹时，用恒切削速度切削功能加工精度较高。
（）15.螺纹车削指令G32 X41 W-43 F1.5 时以1.5mm/min的进给速度加工螺纹。
（）16.恒线速度控制的原理是车削工件的直径越大，工件转速越慢。
（）17.使用刀具半径补偿功能时，圆头车刀的刀位点方向号一般不可设为3号。
（）18.数控机床的G00速度是由机床参数设定的，它可以通过面板上的修调旋钮进行调整。
（）19.坐标系设定指令只设定程序原点的位置，系统执行该指令后刀具并不产生运动。
（）20.数控系统变量中，<空>变量等同于变量值为0的状态。
（）二、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共20分）1.数控机床加工时，当发生任何异常现象需要紧急处理时，应启动（）。
A. 关闭机床开关B. 暂停开关C. 急停开关D. 关闭系统开关。
2.程序段G04 X5.0表示（）。
A.X轴向坐标轴移动5mmB.主轴暂停5sC.X向进给暂停5sD.进给轴暂停5s3.下列准备功能G代码中，能使机床做某种运动的一组代码是（）。
A.G0 G01 G02 G03 G40 G41 G42B.G0 G01 G02 G03 G90 G94 G92C.G0 G04 G90 G92 G40 G41 G42D.G01 G02 G03 G90 G40 G41.G424.车削外圆弧面时，产生过切现象生成锥面，应（）。
