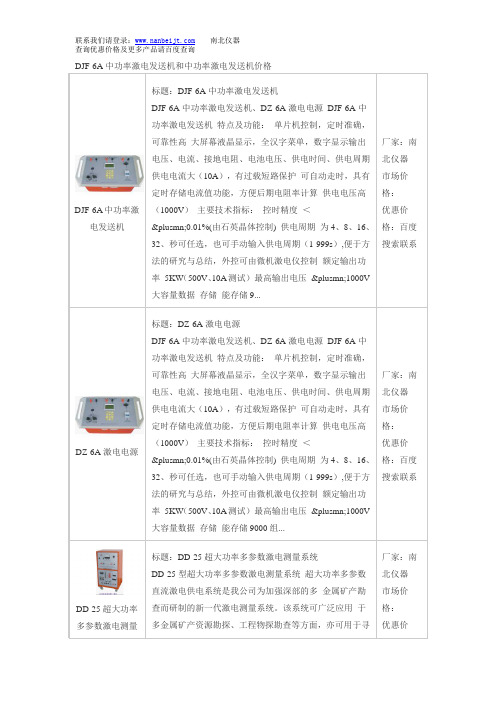

DJF-6A中功率激电发送机和中功率激电发送机价格
标题：DZ-6A激电电源
DJF-6A中功率激电发送机、DZ-6A激电电源DJF-6A中功率激电发送机特点及功能：单片机控制，定时准确，可靠性高大屏幕液晶显示，全汉字菜单，数字显示输出电压、电流、接地电阻、电池电压、供电时间、供电周期供电电流大（10A），有过载短路保护可自动走时，具有定时存储电流值功能，方便后期电阻率计算供电电压高（1000V）主要技术指标：控时精度＜±0.01%(由石英晶体控制)供电周期为4、8、16、32、秒可任选，也可手动输入供电周期（1-999s）,便于方法的研究与总结，外控可由微机激电仪控制额定输出功率5KW（500V、10A测试）最高输出电压±1000V大容量数据存储能存储9000组...
厂家：南北仪器市场价格：优惠价格：搜索联系标准质子旋进磁力仪
标题：标准质子旋进磁力仪
标准质子旋进磁力仪性能特点u它集成了高精度GPS（可选）。u在主机屏幕上实时显示观测磁场图像。u通过RS232接口，快速下载观测数据，下载速率高达115千波特。u分辨率高达0.01nT，灵敏度达0.1nT u标准内存为4MB，可存储209715个野外读数或600000个基点台读数，根据用户要求，内存量可按4MB增量扩展。u具有独一无二的可程序化的基点站观测功能u野外磁力仪与基点站连接自动校正日变；灵活设置观测时间表和采样率系列；当你长时间离开基点台时，该功能就显得特别重要。u使用GSM-19T的另一项创新是，用户可以在办公室内把设计好的观测路线和点位输入给GPS（可选），然后由GPS指挥操作员在野外按设计进行观测。u基点台观测和野外流动观测之间具有高精度的时间同步，这对于在磁...
厂家：南北激电测量系统
WDJD-3多功能数字直流激电仪说明书
录
仪器主要特点与功能 ·············································································2 仪器主要技术指标 ·················································································2 仪器工作原理 ··························································································3 仪器结构 ···································································································4 操作说明 ···································································································5 5-1 开机与对比度调节 ···········································································5 5-2 菜单操作 ····························································································5 5-2.0 主菜单 ···························································································5 5-2.1 设置工作参数 ··············································································5 5-2.2 测量 ································································································7 5-2.3 测线表 ·························································································10 5-2.4 显示曲线 ····················································································11 5-2.5 显示数据 ····················································································11 5-2.6 RS-232C 通讯 ···········································································12 5-2.7 硬件测试 ····················································································12 5-3 存贮操作 ··························································································13 5-4 清除操作 ··························································································13 5-5 选择测量功能 ·················································································14 5-6 关机 ··································································································15 5-7 测量操作一般工作流程 ································································15 5-8 野外操作实例 ·················································································16 5-9 操作注意事项 ·················································································21 六 故障诊断 ··································································································21 七 仪器保养 ··································································································22 八 仪器成套性 ································································································22 附录 A 附录 B 附录 C 附录 D 附录E 数据接收与格式转换软件 BTRC 使用说明 电极排列的说明 主要参数含义及计算方法 问题解答 无极差电极的制做
磁性开关SMC
缸径
D-H7型
D-H7C型
D-H7BA型
D-H7NF型
D-H7□W型
D-G5/K5型
D-G5BA型
D-G59F型
D-G5NT型
D-G5□W/K59W型
D-G39/K39型
D-G39A/K39A型
D-F7/J7型
D-J79C型
D-F79F型
D-F7BA型
D-F7BAV型
D-F7□V型
D-F7NT型
无 D-F7□W(V)型
耐热型·2色显示…………………………………………………………………P.1618 宽范围检出型 ……………………………………………………………………P.1619
南
微调电容器磁性开关 ……………………………………………………………P.1620
订制规格 …………………………………………………………………………P.1626
◆有触点磁性开关………………………………………………P.1629
一般(通用)型………………………………………………………………………P.1630 2色显示式…………………………………………………………………………P.1643 耐强磁场·2色显示式……………………………………………………………P.1646 耐热型 ……………………………………………………………………………P.1649
磁 D-A7□H/A80H型
性 D-A73C/A80C型
开 D-A79W型
关 D-A5/A6型
D-A59W型
D-A9型
D-A9□V型
D-E7□A/E80A型
D-Z7/Z8型
D-P7型
D-B3型
执行元件页码索引 (圆型数字为Best No.。)

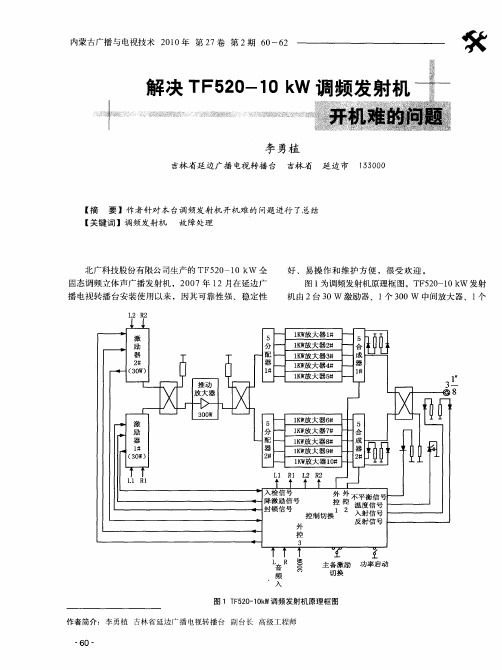

解决TF520-10kW调频发射机开机难的问题
Ｉ：设置 频率 ；
输 出功 率 、反射 功率 和温 度的检 波 电压 信号 进 入总
控制箱的模拟量入 口，经过滤波 器输 入 ／输 出板送到
Ⅱ：设置 功率 ；
Ⅲ ：设 置时 间 （ 包括 系统 时 间和 定 时开 关机 时
间） ；
数据采集板 ，经过放大处 理后 ，送到主控板进 行数据
号 ，同时经 Ｒ ４ ５ 口，送到总控制箱进行远程监测。 Ｓ８ 串 １ Ｗ 发射机 的总控制箱对全机的相 关数据进行 ｋ ０
判断 、处理 、控制和显示 ，当发生 故障 时产生保护信 号送 到相应 的保护 电路 ，由保护 电路做 出适 当处理 。
图 ２ 总控 制 箱 面 板 数 字键 盘
工 作的激 励 器无输 出功率 时 可 自动 切换 到备 激励 器
箱得 电 ，其余均 未得 电。合上机 器后面 的 １ ０个功放
的电源开 关 、功放单 元前 面板 上的 １ ０个 电源开 关和 激励 器 电源开关 。开 机时 ，按动开关机 Ⅸ号 键 ，交流 接触 器 Ｊ 得 电 ，３ ０Ｗ 放大 器和 ５个 １ Ｗ 功放单元 １ ０ ｋ
激励功率 ，使 ｌ Ｗ 功放逐步达到 １ Ｗ ，在逐渐增加 ｋ ｋ
功率的同时 ，总控制箱上的功率菜单显示出整机 １ Ｗ ｋ ０
输 出功率 ，当 ｌ ０个 １ Ｗ 功放开满 １ ． ｋ 时 ，整 ｋ ～１ １ Ｗ 机输 出也将达到 １ Ｗ 功率输 出。关机时 ，按动开关 ０ｋ
本台使用的激励器为意大利进 口ＲＶ Ｔ － Ｃ ＲＰ Ｘ Ｌ Ｄ
型激励器 ，带有 ＬＣ Ｄ显示 、ＲＳ ３ ２ ２串 口、遥控遥测
口、输 出功率 ３ ，指标好 ，工作稳定 ，调整方便 。 ０ｗ
音 频输 入与 射频 滤波 器 和保 护 电路 安装 在 同一 金属
国电华美HMCXZ系列变频串联谐振试验装置（270kVA 270kV）说明书
（2）电抗器 6 台 额定工作电压：45kV 额定工作电流：1A 额定电感量：110H 连续工作时间：60 分钟 温 升：小于 60 度 工作频率：30~300Hz （3）励磁变压器 1 台 额定容量：15kVA 输入电压：400V/200V 输出电压：3kV/5kV/15kV 输出电流：5A/3A/1A （4）电容分压器 电容量：500pF 额定电压：300kV 工 （5）测试线及附件 1 套 三、设备应用 1、交联乙烯电缆的交流耐压
该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。 1、串联谐振在电力系统中应用的优点： （1）所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电 流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量 的 1/Q。 （2）设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大 功率工频试验变压器，而且，谐振激磁电源只需试验容量的 1/Q，使得系统重量和体积大大减少，一般为 普通试验装置的 1/10-1/30。 （3）改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的 正弦波形，有效的防止了谐波峰值对试品的误击穿。 （4）防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐， 回路电流迅速下降为正常试验电流的 1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即 上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不 存在大的短路电流烧伤故障点的忧患。 （5）不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻 熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一 种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
GUANGHUA LDZ-6型电磁流量转换器 说明书
一. 概述................................................................................................................ ( 1 ) 1.1 型号代码................................................................................................... ( 1 ) 1.2 外形和安装尺寸.........................................................................................( 1 ) 1.3 适用范围................................................................................................... ( 1 ) 1.4 功能特点................................................................................................... ( 1 ) 1.5 主要性能参数............................................................................................ ( 2 ) 1.6 工作原理................................................................................................... ( 3 )
DZD-6A高密度电法测量系统_仪器使用说明书
DZD—6A 多功能直流电法(激电)仪
使用说明书
中装集团 重庆地质仪器厂
中集集团 重庆地质仪器厂
DZD-6A 多功能直流电法(激电)
目录
一、仪器主要技术指标……………………………………………………1 二、仪器结构………………………………………………………………1 三、操作说明……………………………………………………………2 3—1 开机与对比度的调整………………………………………………2 3—2 简易的操作过程……………………………………………………3 3—3 具体操作步骤………………………………………………………4 四、关于特殊文件(模式)的操作说明……………………………………5 五、仪器的维修和保养…………………………………………………7 附录一：电极排列的说明………………………………………………8 附录二：仪器的成套性…………………………………………………13 附录三：存储数据排列格式……………………………………………14 附录四：装置的电极距选择规则………………………………………15 附录五：操作关键词解释………………………………………………16 附录六：实测曲线………………………………………………………17 6—1 有关绘制实测曲线的说明…………………………………………17 6—2 绘制实测曲线的操作………………………………………………17 6—3 该仪器在做复合四极法和联合剖析面法中的实际运用…………18 6—4 本仪器所设计的装置类型的说明及参数定义……………………19 附录七：问题解答………………………………………………22 附录八： 8—1 找水实例的曲线解释………………………………………………23 8—2 找矿实例……………………………………………………………24 DZD-6A 多功能直流电法(激电)仪装箱单
出口古巴DF7K-C型电传动调车内燃机车
＠ ⑨ ④（ ｛ Ｉ ｌ （
ｒ 士『 ． 、 ＼ 、 ＼
ｌ ■ ■● ■■ Ｊ 皿 监 ’ … … Ｔ … … ・ … … —ｒ ｒ’ ．
．
。
●，—
—
Ⅲ 目 ■ 聊
一
Ｉ一自璧 Ｉ 一圈口 ｎ ・ ｌ 囝 Ｉ
日 —ｔ Ｉ ｎ
ｌ 同
１ ｍ／ ３ ｋ ｈ；
６ ／ｌ １ ６：
８ ６ ０ｍ ｍ ； ７
适用 于 干线 调 车或 支 线 小 运 转 作 业 。环 境 温 度 ６
～
３ 。 海洋性 潮湿 条件 。 ７ Ｃ， ＤＦ 、 内燃 机 车 为 内燃 电 传 动 ４轴 机 车 ， 直 流 型 交
牵 引齿轮 减速 比
牵 引 ， 元 制 动 。 车 架 承 载 ， 走 廊 罩 式 车 体 ， ３号 车 单 外 １ 钩 （ 与 古 巴 现 用 机 车 车 辆 ＡＡ 车 钩 正 常 连 挂 ） 制 动 可 Ｒ ；
机 采用 ｊ － ｚ ７型 ， 泵 为 ＮＰＴ５ 图 １ 。 风 （ ）
１ ５ Ｏ ｒ ｒｉ ０ ／ ｎ； ａ
７ （ ± ３ ／）ｔ ６ １ ６ ； ７
≤ １ ０ ４５ ０ｍｍ Ｘ３ ３０ １Ｆ ０ Ｉ Ｔｎ
× ４ ７ ０ Ｉ ＩＩ ７ Ｔ Ｔ ； Ｉ
１０ ０ｍｍ（ 体新 轮） ５ 整 ；
３ ０ ２ ０ ｄｍ 。；
３ ０ ｄ 。； ０ ｍ ；
６ ； ０ｍ
油 箱 容 积 沙 箱 容 积 最 小 曲线 半 径 机 车 最 大 运 用 速 度
车 钩 中心 线 距 轨 面 高 度
１ ２ 机 车 总 体 描 述 ．
排 障 器 底 部 距 轨 面 距 离 １ Ｏ １ ５ｍｍ ， 离 可 随 Ｏ ～ ５ 距 轮径 变化调 整 ； 柴 油 机 型 号 转 速 额定 功率
北京海洋兴业科技股份有限公司 EMS61000-10A 阻尼振荡磁场发生器 商品说明书
EMS61000-10A 阻尼振荡磁场发生器
住宅区和商业区、工矿企业和发电厂、中压高压变电所附近产生的工频磁场及工业设施、发电厂、中高压变电所附件产生的脉冲磁场，均会对电子设备性能造成不同程度的劣化。
磁场抗扰度用于评价所处在磁场环境中的电气和电子设备的抗磁场骚扰能力,主要的依据标准是IEC61000-4-10/GB T 17626.10.
阻尼振荡磁场主要由高压变电站中的隔离刀闸切合高压母线时产生，主要适用于安装在高压变电所中的电子设备。
图示试验波形为阻尼振荡波。
839145 |
1
EMS61000-10A阻尼振荡磁场发生器是符合IEC标准IEC61000-4-10的试验仪器。
仪器用于模拟高压变电站中的隔离刀闸切合高压母线时产生的阻尼振荡磁场，为评估家用、商业和工业用途电气和电子设备的抗扰度提供一个理想、规范的依据。
技术参数：
型号EMS61000-10A阻尼振荡磁场发生器阻尼振荡磁场强度0A/m~100A/m
阻尼特性3个~6个周波内衰减至第一峰峰值的50%
振荡频率100kHz/1MHz
试验持续时间1s~99999s
脉冲极性正、负或自动交替
矩形线圈尺寸1000mm×1000mm
订货信息：
EMS61000-10A：阻尼振荡磁场发生器
标配附件：
主机、光盘、用户手册、电源线、保险丝、磁场线圈、RS232通讯线、RS232/485通讯转换器。
2
839145| ************************|。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DJF—6型激电发送机使用说明书
北京地质仪器厂
一、概述
DJF—6型激电发送机是由DJF—6主机和DZ—6整流电源二部分组成的激电发送系统，它是与DWJ—1A型（或2、3型）微机激电仪配套的自动供电装置，它的最高供电电压为1000V，最大供电电流为10A，是继DJF—5型激电发送机后新研制的大功率激电发送装置。
DJF—6型激电发送主机可以将DZ—6整流电源来的直流电源转换成为激电所需的正向供电、断电、反向供电、断电，占空比为1 ：1的连续方波，其周期有四种，即:4″、8″、16″、32″，另外设有外控档,在外控档, 供电时间由DWJ—1A型(或2型)微机激电仪控制,自动同步,因此特别适用于激电找水、激电测深、近场源激电、激电找油以及强干扰情况下使用。
发送机高压电源可以使用由发电机经DZ—6型整流电源供给的直流电源（备有平衡发电机的假负载）,在小功率使用时也可以用干电池或蓄电池，故适应性强。
仪器主回路采用可控硅换向桥及直流开关，无机械触点，工作稳定可靠。
二、主要技术指标
1、发送机是完成向AB自动发送占空比为1 ：1的连续电流方波的供电装置；其供电程序：正向供电——断电——反向供电——断电。
供电周期为4、8、16、32秒可任选，外控可由微机激电仪控制。
2、控时精度：＜±0.01%(由石英晶体控制)。
3、额定输出功率： 5KW (500V、10A测试)。
最高输出电压：1000V。
最大供电电流：10A （AB 电压须大于200V ）。
最小供电电流不大于150mA 。
供电波形如图：
4.仪器具有测量输入电压、输出电流及假负载电流的功能。
（1）测量输入电压只有1000V 档。
（2）测量输出电流IAB 有0.3、1、3、10A 四档。
（3）测量假负载电流IA ′B ′只有10A 一档。
测量精度：IAB 为0.3、1、3、10A 档，±2.5%(满度值)。
输入电压1000V 档，±5%(满度值)。
5.工作环境温度：0—45℃。
6.仪器机内耗电：12V 、25mA 。
7.体积：430×260×180mm 3。
8.重量：10.5kg 。
9.仪器绝缘电阻大于100M Ω。
三、工作原理
1. 发送机原理方框图:(见下页)。
仪器接通低压电源后,12V 电源(12V 、1.3AH 铅酸蓄电池)经过稳压组件（7806）输出+6V 电压供给秒振荡器、分频器、断电
正供 断电 反供
断电
逻辑电路。
秒电路产生的秒方波讯号由CD4060及32.768KHz 晶体经分频获得,经逻辑电路及脉冲放大器放大后,按指定的程序,分别触发直流开关和换向桥的可控硅，用直流开关和换向桥的可控硅通断的配合，完成向AB供电的要求。
发送机原理方框图：
方波讯号逻辑图见下图：
四、发送机的操作
1.将表头功能开关K3放低压档，低压开关K1放予备档，此时电表指针应指在表盘红色范围内，若低于红色区应及时充电。
2.将电表功能开关K3放在IAB，电流测程开关K4放在10A档（视供电电流而定），高压开关K6放在关，周期选择开关K2放于所需档，做好以上准备后，即可按下图连接线路，将＋－电源、AB电极、假负载（视AB接地电阻接入适当假负载电阻）接好。
3.开机时,先将低压开关K1打到予备档,再打开高压开关K6,最后将低压开关K1打到工作档,仪器即可正常工作,电流表应按所选周期左右偏转,指示出AB电流。
此时若将电表功能开关K3置“高压档”，可测量仪器输入的高压；若将K3置“IA＇B＇”档，可测量假负载中的电流（只有10A一档，且为单向）。
各测程可根据所测的电流、电压大小改变（在
改变电流测程时，应先关高压，将K1打予备档，改变电流测程后，再开高压，将K1打到工作档,仪器即可正常工作）。
4.停机时，要先关高压，后关低压！
5.“外控”供电：先用备用电缆把发送机“外控”孔和接收机“同步”孔连接起来，周期选择开关K2放在外控档，其它准备工作和开机顺序同1～4条。
工作时，先开接收机电源，后开发送机，仪器就会按接收机程序要求供电。
工作结束时，先关高压，再关发送机，最后关接收机。
若只需单向供电，则在每次供电后将低压开关K1由“工作”拨到“予备”，再拨回“工作”档。
A B
假负载
野外工作布置图
五、操作注意事项
1.仪器内电池可用很长时间，当低压电源检查低于表头红色范围时，应及时充电，在仪器经常使用的情况下，每
月应充电一次，若仪器长期不用，每二个月要充8~10小时。
在充电时，只要将仪器所附专用充电器的多芯插头插入仪器面板的充电插座，将充电器接220V AC即可，电池充足后将自动停充，一般充电4~5小时。
2.开机时一定要先开高压电源，后开低压电源，切不可弄错。
3.仪器在工作中，不可拨动“周期选择”开关K2。
若要改变供电周期，需在关机的情况下拨动K2，然后再开机供电。
4.在与DZ—6整流电源配套使用中,在搬站和全天工作结束时,应先关电源,待其放完电后，再关发送机，以免意外触电。
5.当供电电流较小时（如小于1A），在不影响发电机平衡运转的情况下，假负载可以不接。
6.无论使用哪种电源给AB供电,输入发送机的最高电压不得超过1000V 。
7.外控工作时，一定要先开接收机后开发送机。
结束工作后，要先关发送机后关接收机。
在发送机开机状态下，不可随意拔插外控连接线。
8.表头功能开关K3作用如下：
（1）、当K3放在“高压”档，可测量输入电压（只有1000V档）。
（2）、放在“IAB”档，作为AB电流测量。
可配合电流
测程K4，测量供电电流（0.3A、1A、3A、10A,四档）。
（3）、放在“IA′B′”档，作为假负载电流测量。
此时与电流测程无关，只有10A档。
9.在高压大电流供电情况下，不要在供电时拨动表头功能开关K3，需要改变K3功能时，应先关高压电源，将K1打到予备档，再改变K3功能到所需位置，然后再开高压，将K1打到工作档，仪器即可正常工作。
六、发送机可能出现的故障
1.发送机不工作，IAB=0。
原因：（1）可控硅无触发讯号或触发讯号过小。
（2）可控硅SCR5损坏。
（3）AB线路不通、低压电源不通或过低。
2.单向供电:
原因：（1）可控硅换向桥SCR1～4中有一路可控硅损坏。
（2）SCR1～SCR4中有一路无触发讯号或触发讯号
过小，使这一路可控硅不能触发导通。
（3）当供电电流小于桥路的某一边可控硅维持电
流时，也可能出现半边供电。
3.单向供电且不能关断:
原因:（1）SCR6损坏。
（2）SCR6的触发脉冲过小或没触发脉冲。
（3）关断电容损坏。
（4）当供电电压过低，而供电电流又很大时也可能出现关不断现象。
4.烧保险丝：
原因：（1）换向桥SCR1～4中有一个击穿。
（2）保护电路中的二极管击穿，使保护电路失灵。
（3）SCR6击穿。
（4）可控硅保护电路中电容击穿。
仪器面板图。
