机械制图期末试卷A及答案
《机械制图》期末考试试题及解答
班级：_____________姓名：______________ 学号：____________-------------------- 密------------------------封-----------------------线------------------------------------------ 密------------------------封-----------------------线----------------------（A ）P5-1《机械制图》考试试题 （A 卷）答案一. 将主视图画成半剖视图（不要的线画“×”），并补画左视图（全剖视图）。
（15分）二.对指定的剖切线处作移出断面图并正确标注（后面无键槽）。
（15分）题 目 一 二 三 四 五 六 总 分得 分 阅 卷班级：_____________ 姓名：______________ 学号：____________-------------------- 密------------------------封-----------------------线-------------------------------------------密------------------------封-----------------------线----------------------（A）P5-2三.检查螺栓连接图中的错误和漏线(将错处和漏线处画〇)，在右边按比例画法画出正确的螺栓连接图（画图时从左图量取尺寸）。
（20分）四.看懂十字接头零件图(P5-3)，并回答下列问题。
（20分）1.根据零件名称和结构形状，此零件属于叉架类零件，采用HT150材料。
2.该零件由圆柱筒部分、十字形肋板部分、圆柱凸台部分和长圆凸台部分等组成。
3.用指引线和文字在图上注明长、宽、高三个方向尺寸的主要基准。
4.在主视图上，下列尺寸属于哪种类型（定形、定位）尺寸：80是定位尺寸； 38是定位尺寸； 40是定形尺寸；￠34定形是尺寸。
机械制图期末试卷A及答案
机械制图期末试卷A及答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--2××职业技术学院2010—2011学年第二学期《机械制图》期末试卷（A ）一、选择题(每题3分，共15分)1.锯齿形螺纹的特征代号是( ) A. M B. G C. B2.为防止螺母松动，可选用( )防松 A.圆柱销 B.圆锥销 C.开口销3.推力球轴承适用于承受( )A. 径向载荷B.轴向载荷C.同时承受径向和轴向载荷 4.下列零件主视图采用半剖视图的是( ) A.直齿圆柱齿轮 B.斜齿圆柱齿轮 C.圆锥齿轮 5.一般轴类零件的主视图的选择原则是( )A.工作位置原则B.加工位置原则C.形状特征原则 二、填空题(每空2分，共20分)1.螺纹按用途可分为 和2.销通常用于两零件间的 和3.滚动轴承一般由外圈、内圈、 和4.弹簧中参加工作的圈数称为 ，仅起支承作用的称为5.零件图的尺寸标注的合理性是指 和 三、判断题 (对的打√，错的打×。
每题3分 共15分)1.对于非标准螺纹的牙型，可用局部视图、局部放大视图和局部剖视图来表达( )2.两齿轮啮合时，其节园相切，用细实线绘制，啮合区内的齿顶园用粗实线绘制( )3.较简单的轮盘类零件一般采用一个基本视图，不需画出左视图和俯视图( )4.轴肩根部倒圆可避免应力集中( )5.在零件图的尺寸标注中，若设计基准和工艺基准不能统一，则以保证工艺要求为主( )四、综合题（1，2，3题各10分，4题20分，共50分）1．如图1、图2所示，试说明图上数字、字母、符号的含义图1 图22．如图3所示，试标出其尺寸基准图33．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由实得分34．如图5所示，根据零件图回答问题(a) (b)图4图5(1).根据结构形状，此零件属于零件，所用材料为(2).该零件共用了个基本视图，其他表达方法有45(3).012.0001.016++φ的最大极限尺寸为 ，最小极限尺寸为(4).槽2×0.5槽宽是 mm ，槽深是 mm (5).表面粗糙度数值最大是 um ，最小是 um机械制图期末试卷A 答案一．填空题（每空2分 共20）1.连接螺纹 传动螺纹2.定位 连接3.滚动体 保持架4.有效圈数 支承圈5.保证达到设计要求 符合加工和测量的工艺要求二．选择题(每题3分 共15分)1. C2. C3. B4. B5. B三．判断题(对的打√，错的打×。
《机械制图》期末考试试卷(A卷)
工业贸易职业技术学校恩平分校2021学年第一学期《机械制图》期末考试试卷（A卷）班级姓名学号一、填空题（每小题2分，共20分）1、为了方便技术交流，国家制定并颁布了一系列国家标准，如《机械制图》，简称“国标”，代号为“”。
A图纸基本幅面尺寸为 mm。
42、比例指的是图中图形与实物相应要素的线性尺寸之比。
如1：3，称为比例；如5：1，称为比例。
3、尺寸的三要素包括、和。
4、线性尺寸标注时，水平方向数字字头朝____，垂直方向数字字头朝，倾斜方向数字字头保持朝趋势。
5、工程上常用的投影法有法和法。
6、三视图间存在、、这三等关系。
7、国家制图标准规定，在视图中用表示物体的可见轮廓线，用表示物体的不可见轮廓线。
8、螺纹包括牙型、、、螺距和导程、五个要素。
9、剖视图按剖切机件范围大小分：、、。
10、零件图一般包括的内容有、尺寸、、。
二、完成下列选择题（每小题5分，共15分）1、下列四组视图中，主视图均为全剖视图，其中的主视图有缺漏的线。
A B C. D2、已知立体的正面投影和水平投影，正确的侧面投影是（）。
3、正确的内外螺纹旋合画法是（）。
A B C D三、作图题：（每小题10分，40分）1、补充图中所缺的图线。
2图步骤）3、已知空间一条直线的正投影面和侧投影面的投影，以及直线上A、B两点的正面投影。
（1）作出该直线的水平投影和直线上A、B两点在另外两个投影面上的投影。
（保留作图步骤）（2）判断直线上A、B两点的相对位置关系。
A点在B点的方、方、方。
4、补画组合体的第三视图。
四、读零件图：（共25分）读识上图从动轴零件图回答问题：1、从动轴共用个图形表达。
有个基本视图，两个图和一个图。
（6分）2、从动轴中有个轴段标注了极限偏差数值。
（3分）3、轴右端键槽的长度为，键槽宽为。
两个键槽的定位尺寸分别是和。
（6分）4、图中“C”表示，“”表示。
（4分）5、φ36圆柱体左右端面对两处的公共轴线的圆跳动公差为0.02,将其代号标注在相应视图上。
2020级机电专业《机械制图》期末考卷(A卷)答案
惠州市宝山职业技术学校《机械制图》期末考查试卷(2020 - 2021 学年第一学期)满分 100分考试时间：100分钟出卷人：刘剑威适用班级：20秋机电工程班一、填空题（每空1分，共20分）1、机械制图中，图线绘制的基本要求是：“线型分明、首尾均匀、线边光滑”。
2、一个完整的尺寸，一般应由尺寸数字、尺寸界线、尺寸线和尺寸终端组成。
3、组合体按其组合形式可分为叠加型组合体、切割型组合体和综合型组合体三类。
按三面投影体系的建立与展开，三视图可分为主视图、俯视图和左视图。
4、图纸的基本幅面有 A0 ； A1 ； A2 ； A3 ； A4 五种。
5、图框线用粗实线画出；不可见轮廓线用细虚线画出。
1、用下列比例分别画同一个机件，所绘图形最大的比例是（ C ）。
A．1:1 B．1:5C．5:1D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（ D ）。
A．左上角B．左下角C．右上角D．右下角3、物体左视图的投影方向是（ C ）。
A．由前向后B．由右向左C．由左向右D．由后向前4、已知物体的主、俯视图，正确的左视图是（ A ）。
6、选择正确的左视图。
（ c ）7、垂直于H面且与V面、W面倾斜的平面称为（ B ）。
A．正垂面B．铅垂面C．侧垂面D．一般面8、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高D、长、宽和高9、正等轴测图的轴间角为（ A ）A、120B、60C、90D、18010、细实线用于划（ D ）。
A、尺寸线B、尺寸界线C、指引线D、以上都对三、判断题（对的打“√”，错的打“×”，每题1分，共10分）1、2：1是缩小比例。
( × )2、国家制图标准规定，图纸大小可以随意确定 ( × )3、图样中书写汉字的字体，应为长仿宋体。
( √ )4、水平线的水平投影反映真实长度。
（√）7、主视图反映了物体的上、下和左、右位置关系；（√）8、国家制图标准规定，可见的轮廓线用虚线绘制。
机械制图期末考试复习题答案
一、选择题共20分,每小题1分1、用下列比例分别画同一个机件,所绘图形最大的比例是 ;A．1:1 B．1:5C．5:1D．2:12、国家标准中规定标题栏正常情况下应画在图纸的 ;A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有种;A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示 ;A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中,尺寸线为 ;A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时,应确定 ;A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小;7、当直线、平面与投影面垂直时,其在该投影面上的投影具有 ;A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是 ;A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位 ;A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中,选择一种正确的答案;A．AB是水平线,BC是一般位置直线,CD是正平线B．AB是正垂线,BC是铅垂线,CD是侧垂线C．AB是侧平线,BC是一般位置直线,CD是水平线D．AB是正平线,BC是侧平线,CD11、垂直于H面且与V面、W面倾斜的平面称为;A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型;A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50,宽为30.,若采用2：1的比例绘制到大图上,标注时其长、宽分别应标为A 100,30B 50,30C 25,15D 100 ,6014、选择正确的左视图; b17、选择正确的左视图; c18、选择正确的左视图; b19、选择正确的左视图; c20、选择正确的左视图; d二、填空题20分,每空1分1、常用比例有、和三种；比例1：2属于比例；比例2：1属于比例;2、图框线用________画出；不可见轮廓线用________画出;3、图纸的基本幅面有____；____；____；____；____五种5、同一机件用不同的比例画出,图形大小根据比例画出,图上标注的尺寸数值应________;6、三视图投影规律：主视图与俯视图主视图与左视图俯视图与左视图7、侧垂线与H面_________与V面_________与W面_________垂直、平行、倾斜三、判断题共10分,每小题1分1、2：1是缩小比例; F2、国家制图标准规定,图纸大小可以随意确定 F3、图样中书写汉字的字体,应为长仿宋体; T4、水平线的水平投影反映真实长度; T7、主视图反映了物体的上、下和左、右位置关系； T8、国家制图标准规定,可见的轮廓线用虚线绘制; F9、一般位置直线的三面投影均不反映实长,而且小于实长; T四、作图题共50分1、将下列圆弧和直线用半径为R的圆弧连接起来;5分2、完成点A、B、C的三面投影,判断图中A、B、C三点的相对位置关系12分3、根据组合体的两个视图,补画第三视图;10分5、作平面四边形ABCD的投影;5分根据组合体的两个视图,补画第三视图;１0分一、选择题单选题,每题3分,共60分1、可见轮廓线采用来绘制;A、粗实线B、虚线C、细实线2、在标注球的直径时应在尺寸数字前加A、RB、ΦC、SΦ3、在三视图中,主视图反映物体的A、长和宽B、长和高C、宽和高4、点的x坐标越大,其位置越靠近;A、左B、右C、前5、已知三点A50,40,15,B20,45,30,C45,18,37,三点从高到底的顺序是A、ABCB、ACBC、CBA6、为了将物体的外部形状表达清楚,一般采用个视图来表达;A、三B、四C、五7、当一个面平行于一个投影面时,必于另外两个投影面A、平行B、垂直C、倾斜8、正平线在面上的投影反映实长A、VB、HC、W10、在V面和W面上的投影均积聚成直线;A、正垂面B、水平面C、侧垂面11、正等轴测图的轴间角为A、120B、60C、9012、在斜二等测图中,取一个轴的轴向伸缩系数为时,另两个轴向伸缩系数为A、B、1C、214、已知立体的主、俯视图,正确的左视图是B15、对于圆锥的三视图,下列说法正确的是A、三个视图均为圆B、两个视图为圆,一个视图为三角形C、一个视图为圆,另外两个视图为全等的三角形D、一个视图为圆,另外两个视图为不全等的三角形16、下列尺寸标注中错误的是B;17、斜度标注中A图是正确的;18、标题栏的位置一般在图纸图框线的;A、左上角B、左下角C、右上角D、右下角;19、不留装订边时,A4图纸图框线页边距是;A、25mmB、20mmC、10mmD、5mm20、细实线用于划D;A、尺寸线B、尺寸界线C、指引线D、以上都对二、判断题每题2分共20分1、国家制图标准规定,图纸大小可以随意定;2、绘制机械图样时,尽量使用1:1的比例;3、图样中书写汉子的字体,应为长仿宋体;4、画圆的中心线时,其交点可以是点画线的短画;5、尺寸线和尺寸界线一般用粗实线绘制;6、水平面的水平投影积聚为直线;7、当一条直线垂直于投影面时,则在该面上反映实形性;8、铅垂面的水平投影积聚成平行X轴的直线段;9、中心投影法是投影线互相平行;10、正等轴侧图的轴间角可以任意确定;三、填空题每空1分共25分1、机械制图当中基本图幅有哪五种____、____、____、____、____、其中A4图纸幅的尺寸为________________;3、如果你有HB、2B、2H三种铅笔,描深粗实线应选用__2B __铅笔,画底稿应选用__HB__铅笔,描深细线、写字应选用__2H __铅笔;4、尺寸标注由_________、_________和尺寸数字组成;5、机械制图当中常用的线型有_________、_________、______等,可见轮廓线采用_______线,尺寸线、尺寸界线采用________线,轴线、中心线采用________;6、工程上采用的投影法是__________和__________法,其中平行投影法按投射线与投影面是否垂直又分为__________和__________法;7、已知点A10,15,20,点B20,10,15,那么点A在点B____左右,那么点A在点B___上下,那么点A在点B___前后;一、单项选择题每题1分,共50分1、无论图形放大与缩小,在标注尺寸时均应按B 来标注;A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修正值D、都不对2、两条平行线之间的最小距离不应小于 A ㎜;A、㎜B、1㎜C、㎜D、㎜3、圆弧连接的实质,就是要使连接圆弧与相邻线段C ,以达到光滑连接的目的;A、相离B、相交C、相切D、相错4、用5:1的比例画机件,若图纸上该机件长30㎜,则该机件实际长度为C ;A、5㎜B、 30㎜C、6㎜D、150㎜5、选择正确的左视图; B6、圆锥台高40㎜,上底圆半径10㎜,下底圆半径20㎜,该圆锥台锥度为 CA、1：4B、4：1C、1：2D、10：407、已知M点到V面的距离是15,到H面的距离是20,到W面的距离是25,则其坐标值为 B ;A、M15,20,25B、M25,15,20C、M20,15,25D、M25,20,158、已知点M10,0,15,点N10,15,0,点E15,10,0,点F10,0,20,属于重影点的是 D ;A、点M和点NB、点N和点EC、点E和点FD、点F和点M9、空间互相平行的线段,在同一轴测中 A ;A、一定互相平行B、不一定互相平行C、一定不平行D、以上都不对10、当物体一个方向的圆及孔较多时,采用D 比较简单;A、正等测图B、正二测图C、斜等测图D、斜二测图11、在绘制斜二测图时,沿轴测轴B 方向的尺寸,要缩小一半度量;A、OXB、OYC、OZD、OX和OY12、画正等测图时,一般使 C 轴处于垂直位置;A、OXB、OYC、OZD、OX和OY13、在正等测图中,圆在三个坐标面的投影图形 C ;A、都是圆B、V面上是圆,H、W面上是椭圆C、都是椭圆D、H面上是圆,V、W面上是椭圆14、在斜二测图的某些投影面中,当圆投影成椭圆时,应使该椭圆的长轴分别与相应的轴测轴倾斜 C ;A、30°B、45°C、7°10′D、8°3′15、在斜二等测图中,位于或平行于A 面的图形,其轴测投影均反映实形;A、XOZB、XOYC、YOZD、以上三个都是16、一直线若在W面和V面的投影均为一条平行于Z轴的直线,则它是投影面的 C ;A、正平线B、水平线C、铅垂线D、侧垂线17、一平面M,在H面上的投影积聚为一条直线,此平面 B 是铅垂面;A、一定B、不一定C、一定不D、以上答案都不对18、点A的坐标为 30,0,0 ,则空间点A一定在上;CA、Z轴B、Y轴C、X轴D、原点19、一般位置直线在三个投影面上的投影具有 DA、真实性B、积聚性C、扩大性D、收缩性20、已知空间直线上的两点M13,15,20,N12,15,30的坐标,则直线MN是 A 线;A、正平线B、侧平线C、水平线D、一般位置直线21、下列哪一组直线能在V面内反映实长 C ;A、正垂线和侧平线B、水平线和侧平线C、侧垂线和铅垂线D、水平线和正垂线22、垂直于H面,平行于V面的平面称为 B ;A．正垂面 B．正平面C．水平面 D．一般面23、表示各基本几何体大小长、宽、高的尺寸是 AA、定形尺寸B、定位尺寸C、总体尺寸D、规格尺寸24、点M20,15,16和点N14,20,30,则M点在N的 AA、左、后、下方B、左、后、上方C、右、前、下方D、右、前、上方25、已知点A10,15,20点B20,25,30和点C25,30,20则 DA、C点最高B、A点最前C、B点最左D、A点最右26、尺寸应该尽量标注在D 上;A、主视图B、俯视图C、左视图D、特征视图27、两形体以A 的方式相互接触称为相接;A、平面B、曲面C、圆D、曲线28、一平面M在V面上的投影积聚为一条直线,此平面是 DA、正垂面B、水平面C、侧平面D、可能是上述三种平面中的一种29、圆的直径一般标注在 D 视图上;A、主视图B、俯视图C、左视图D、非圆视图30、以下基本体属于曲面立体的是C ;A、正四棱锥B、三棱锥C、圆柱D、正六棱台31、当圆锥的轴线垂直于W面时,则圆锥在V面的投影是 B ;A、圆B、三角形C、四边形D、椭圆32、在下列四种说法中,选择一种正确的答案; BA AB是水平线,BC是一般位置直线,CD是正平线;B AB是正垂线,BC是正平线,CD是侧垂线;C AB是侧平线,BC是一般位置直线,CD是水平线;D AB是正平线,BC是侧平线,CD是铅垂线;33、下列说法正确的是 A ;A：平面切割圆球其截交线一定是圆B：在视图中封闭的曲线只表示平面C：给视图标注尺寸时,尺寸必须标注在视之外D：有一个方向视图为圆的几何体,只有圆柱和球34、一般位置直线在三个投影面上的投影DA：V面投影反映实长,其余两面投影具有收缩性B：W面投影反映实长,其余两面投影具有收缩性C：H面投影反映实长,其余两面投影具有收缩性D：三面投影均不反映实长,具有收缩性35、已知立体的主、俯视图,选择正确的左视图; c36、已知物体的主、俯视图,错误的左视图是 a ;37、已知立体的正面投影和水平投影,正确的侧面投影是 B ;38、选出正确的左视图; B39、半球上有一圆孔,正确的图形是 A40、根据主、俯视图选择正确的左视图; C41、根据主、俯视图选择不正确的左视图; A42、在下图中,正确的左视图是C43、a线框表示的面是AA．水平面 B．正平面 C．正垂面 D．圆柱面.44、图中上部的两个视图为某形体的俯视图和左视图,从下部的四个图形中选择该形体正确的主视图; C45、已知立体的主、俯视图,正确的左视图是b;46、已知圆柱被截取切后的主、俯视图,正确的左视图是c47、已知物体的主、俯视图,正确的左视图是a48、根据物体的主视图和俯视图,选择正确的左视图; c49、分析圆柱截切后的交线,选择正确的左视图; d50、已知立体的主、俯视图,选择正确的左视图; c第二卷非选择题一、已知A、B两点的一个投影和A点距V面25mm,B点Z坐标为0,求作A、B两点的另两个投影10分二、已知圆锥的两面投影,求作第三面投影,并求圆锥表面A、B点的另两面投影;10分三、已知圆柱被截切后的主、俯视图,求作左视图;10分四、根据组合体的两个视图,补画第三视图;20分五、补画下列视图中所缺线条;20分六、完成下列各形体的投影;20分1． 2．七、求作相贯体的相贯线;5分八、根据所给组合体的主视图,构想三种不同的组合体并画其俯、左视图;15分1． 2． 3．。
机械制图期末试卷及答案A卷

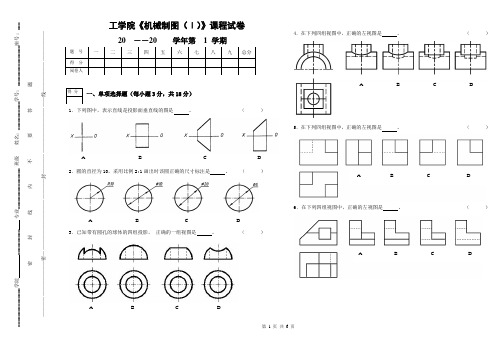

第 1 页 共 6 页_______________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————一、单项选择题（每小题3分，共18分）1．下列图中，表示直线是投影面垂直线的图是 。
（ ）2．圆的直径为10，采用比例2:1画出时该圆正确的尺寸标注是 。
（ ）3．已知带有圆孔的球体的四组投影， 正确的一组视图是 。
（ ）4．在下列四组视图中，正确的左视图是 。
（ ）5．在下列四组视图中，正确的左视图是 。
（ ）6．在下列四组视图中，正确的左视图是 。
（ ）题 号 一 二 三 四 五 六 七 八 九 总分 得 分 阅卷人得 分工学院《机械制图（Ⅰ）》课程试卷20 ――20 学年第 1 学期A B C DA B C DA B C DA B C DA B C DA B C D第 2 页 共 6 页_______________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————二、求作正平线MN 的水平投影，并判别可见性。
（7分）三、完成平面ABCD 的水平投影。
（7分）四、完成被切割六棱柱的左视图。
（12分）五、补画主视图中的漏线（12分）得 分得 分得 分得 分第 3 页 共 6 页_______________学院 __________ 专业________________ 班级 姓名：___________学号：________________座号：___密 封 线 内 不 要 答 题———————————密———————————————封———————————————线————————————六、补画主视图。
大学机械制图期末考试题及解析
大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。
2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。
3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。
4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。
5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。
6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。
7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。
8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。
9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。
10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。
《机械制图》期末考试试卷答案
在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。
（A）希腊(B)阿拉伯(C)罗马(D)中国答案：（C）尺寸应该尽量标注在（D ）上。
A、主视图B、俯视图C、左视图D、特征视图六个基本视图中最常用的是（）视图。
（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰答案：（B）下图的A-A剖面图中，选出正确的断面图（）。
在下图中，选出正确的一组视图（）。
答案：C下面右图用的是（）表示方法。
（A）全剖（B）局部剖（C）移出剖面（D）重合剖面答案：C在下图中选出正确的剖视图。
（）答案：C在下图中选出正确的局部剖视图。
（）答案：B在下图中选出正确的剖视图。
（）答案：C求作立体的相贯线。
（12分）一. 标注尺寸（数值从视图中量取，比例1:1）（13分）分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
（8分）(×) (√) (×) (×)选择正确的移出剖面图（将正确的答案序号填入括号内）（6分）( b )读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。
（15分）1．说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号。
2．说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号。
3．指出图中的工艺结构：它有 2 处倒角，其尺寸分别为C2和C1.5，有 1 处退刀槽，其尺寸为 2×2 。
机械制图期末试卷答案.docx
机械制图期末考试试题 (A 卷 )
答案
考试班级：
考生注意：密封线内不要填写姓名，密封线外不要答题，违者试卷作零分处理。
题号一二三四五六总分
号
学
得分
得分阅卷人
一、填空题（每空 1 分，共 15 分）
1、图样中标注的尺寸数字应是机件的真实大小，没有标注计量单位的则是以mm
为单位。
2、组合体视图中要标注定形尺寸，定位尺寸和总体尺寸。
名
姓
3、机械零件上的表面交线有两种：一种是
截平面与立体表面相交的截交线，另一种是立体与立体表面相交的相贯线。
4、正投影法的三个投影特性是：真实性、类似性、积聚性。
5、三视图的投影规律为长对正、高平齐、宽相等。
得分阅卷人
二、选择题（每小题 5 分，共 15 分）
1.在正确的左视图下打√
级
班
2.在正确的左视图下打√
3、在正确的左视图下打√
得分阅卷人
三、补画第三视图（每小题10 分，共 20 分）
1、补画左视图
2、补画左视图
得分阅卷人
四、补画三视图中所缺漏的图线（每小题10 分，共 20 分）
1、补左视图中所缺图线
2、补俯视图中所缺图线
得分阅卷人
五、补画视图中所缺的图线，标注尺寸，并画出轴测图并
（尺寸直接从图中量取整数）( 共 30 分)。
机械制图期末考试复习题答案全解
一、选择题(共20分，每小题1分）1、用下列比例分别画同一个机件，所绘图形最大的比例是( ）.A．1:1 B．1:5C．5:1D．2：12、国家标准中规定标题栏正常情况下应画在图纸的（）.A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有（ )种。
A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示( ）。
A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中,尺寸线为( ）。
A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。
A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小。
7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。
A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是（ )。
A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位（）。
A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中，选择一种正确的答案。
（ )A．AB是水平线,BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线C．AB是侧平线,BC是一般位置直线，CD是水平线D．AB是正平线,BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为( ）.A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。
（）A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50，宽为30。
,若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（）A 100，30B 50,30C 25，15D 100 ，6014、选择正确的左视图. （ b ）17、选择正确的左视图. （ c ）18、选择正确的左视图。
( b ）19、选择正确的左视图. ( c ）20、选择正确的左视图。
（ d ）二、填空题(20分，每空1分)1、常用比例有、和三种；比例1：2属于比例；比例2：1属于比例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
××职业技术学院
2010—2011学年第二学期《机械制图》期末试卷（A）
班 级 姓 名
题 号 一 二 三 四 五 六 评 分
标准分
实得分 复核人
制卷人 阅卷人
一、选择题(每题3分，共15分)
1.锯齿形螺纹的特征代号是( )
A. M B. G C. B
2.为防止螺母松动，可选用( )防松
A.圆柱销 B.圆锥销 C.开口销
3.推力球轴承适用于承受( )
A. 径向载荷 B.轴向载荷 C.同时承受径向和轴向载荷
4.下列零件主视图采用半剖视图的是( )
A.直齿圆柱齿轮 B.斜齿圆柱齿轮 C.圆锥齿轮
5.一般轴类零件的主视图的选择原则是( )
A.工作位置原则 B.加工位置原则 C.形状特征原则
二、填空题(每空2分，共20分)
1.螺纹按用途可分为 和
2.销通常用于两零件间的 和
3.滚动轴承一般由外圈、内圈、 和
4.弹簧中参加工作的圈数称为 ，仅起支承作用的称为
5.零件图的尺寸标注的合理性是指 和
三、判断题 (对的打√，错的打×。每题3分 共15分)
1.对于非标准螺纹的牙型，可用局部视图、局部放大视图和局部剖视图来表达( )
2.两齿轮啮合时，其节园相切，用细实线绘制，啮合区内的齿顶园用粗实线绘制( )
3.较简单的轮盘类零件一般采用一个基本视图，不需画出左视图和俯视图( )
4.轴肩根部倒圆可避免应力集中( )
5.在零件图的尺寸标注中，若设计基准和工艺基准不能统一，则以保证工艺要求为主
( )
四、综合题（1，2，3题各10分，4题20分，共50分）
1．如图1、图2所示，试说明图上数字、字母、符号的含义
图1 图2
实得分
实得分
实得分
实得分
2．如图3所示，试标出其尺寸基准
图3 3．如图4所示，判断(a)和(b)、(c)和(d)对错，并说明理由 (a) (b) (c) (d) 图4
4．如图5所示，根据零件图回答问题 图5 (1).根据结构形状，此零件属于 零件，所用材料为 (2).该零件共用了 个基本视图，其他表达方法有 (3).012.0001.016的最大极限尺寸为 ，最小极限尺寸为 (4).槽2×0.5槽宽是 mm，槽深是 mm (5).表面粗糙度数值最大是 um，最小是 um
机械制图期末试卷A答案
一．填空题（每空2分 共20）
1.连接螺纹 传动螺纹
2.定位 连接
3.滚动体 保持架
4.有效圈数 支承圈
5.保证达到设计要求 符合加工和测量的工艺要求
二．选择题(每题3分 共15分)
1. C 2. C 3. B 4. B 5. B
三．判断题(对的打√，错的打×。每题3分 共15分)
1.√ 2.× 3.× 4.√ 5.× 四．试说明图上数字、字母、符号的含义（共10分） 图1 四个公称直径为6mm，公差带代号为7H，螺纹深10mm的普通螺纹孔均布 图2 公称直径为10mm，左旋，公差带代号7H，旋合长度代号为L的普通螺纹 五．如图所示，试标出其尺寸基准(共10分)
六．判断(a)和(b)、(c)和(d)对错，并说明理由(共10分)
(a)错，(b)对，零件上的主要尺寸应从基准直接标出，以保证加工时达到设计要求
(c)错，(d)对，标注尺寸时应避免出现封闭的尺寸链
七．根据零件图回答问题(共20分)
(1).轴套类 40C
r
(2).1 移出断面
(3).mm012.16 mm001.16
(4). 2mm 0.5mm
(5).12.5um 1.6 um
