正弦波逆变器与方波逆变器的比较和区别000按波形分，逆变器分为正弦波逆变器和方波逆变器。
正弦波逆变器输出的是同我们日常使用的电网一样甚至更好的正弦波交流电，它不存在对电网的谐波污染。
方波逆变器输出的是方波交流电，它正向最大值和负向最大值几乎同时产生,对负载和逆变器本身造成非常大的不稳定影响,其波形质量差，负载能力差，仅为额定负载的40-60%，不能带感性负载。
例如:电动机、继电器、日光灯等带感应的电器。
如果所带的负载过大，方波电流中包含的三次谐波将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。
由于方波逆变电源的缺点比较突出，近年来出现了准正弦波(改良正弦波、修正正弦波、模拟正弦波等)逆变器，其输出波形从正向最大值到负向最大值之间有一个时间间隔，使用效果有所改善。
从总体上来说，正弦波逆变器提供高质量的交流电，能够带动任何种类的负载，但技术要求和成本均高。
修正正弦波车载逆变器可应用于手机、笔记本电脑、电视机、摄像机、CD 机、各种充电器、车用冰箱、游戏机、影碟机。
太阳能，风力发电，救护车，抢险救护，电动工具，车载逆变器、电源转换器的相关说明1.问:按输出波形划分，逆变器分为几类?答:主要分两类，一类是修正正弦波逆变器和纯方波逆变器，另一类是正弦波逆变器。
纯方波逆变器输出的则是质量较差的方波交流电，其正向最大值到负向最大值几乎在同时产生(见下图)，这样，对负载和逆变器本身造成剧烈的不稳定影响。
同时，其负载能力差，仅为额定负载的40-60%，不能带感性负载(详细解释见下条)。
如所带的负载过大，方波电流中包含的三次谐波成分将使流入负载中的容性电流增大，严重时会损坏负载的电源滤波电容。
针对上述缺点，我们厂生产的修正正弦波逆变器，其输出波形从正向最大值到负向最大值之间有一个时间间隔(见下图)，使用效果大有改善，总括来说，正弦波逆变器提供高质量的交流电，能够带动任何种类的负载，但技术要求和成本均高。
正弦波逆变器工作原理
正弦波逆变器工作原理
正弦波逆变器是一种用于将直流电转换为交流电的电力设备。
它的工作原理是将直流电输入到逆变器中，经过一系列的电子元件和控制电路进行处理，最终输出一个与通常的家庭电源相同的交流正弦波。
具体来说，正弦波逆变器的工作原理可以分为以下几个步骤：
1. 激励信号生成：通过控制电路产生一个基准波形，通常为方波信号。
2. PWM调制：使用脉冲宽度调制(PWM)技术，将生成的方波
信号与一个矩形波进行比较，通过改变方波的占空比，产生一个与矩形波频率相同但波形接近正弦波的PWM信号。
3. 滤波：通过一个LC滤波电路，将PWM信号中的高频噪声
滤除，得到一个近似正弦波的电压波形。
4. 输出级：通过放大电路将滤波后的信号增强，以达到所需的输出功率。
通过以上几个步骤，正弦波逆变器能够将直流电转换成交流电，并输出一个接近正弦波的电压波形。
这样的输出波形对于很多需要交流电源供电的设备来说是非常重要的，因为它可以提供稳定、高质量的电能，不会对设备产生干扰或损坏。
实验五正弦波和方波的是设计
计
--精品--
一、设计实验目的 1.进一步掌握集成运放工作原 理及应用。 2.初步掌握电子线路设计方法 及步骤
--精品--
二、设计内容及要求 1.设计一个正弦波信号产生电路 要求：输出信号为正弦波，频率 为100HZ～1KHZ之间连续可调。 输出电压的峰峰值在1.5v—6v可 调。 2.设计一个方波信号产生电路 要求：输出信号为方波，频率在 100HZ～1KHZ之间连续可调。
--精品--
三、设计原理：
• 1、正弦波发生器
--精品--
• 具有选频特性的串、并联网络构成了正反 馈支路。
• 电压串联负反馈放大电路作为放大环节， 电位器RW是用来调节负反馈深度，以保 证起振条件和改善波形的。
• 采用了匹配对接的两只二极管作为稳幅电 路，其上并接Ro是用于适当削弱二极管 非线性影响，以改善波形失真。
一台 一台 一只 一台 LM324 IN4148 6V
--ห้องสมุดไป่ตู้品--
• 双向稳压管，以保证输出方波的正负对 称性。R4是稳压管的限流电阻
--精品--
方案2：
--精品--
四、注意事项： 1、频率的测试方法 2、正弦波发生器频率调节：
--精品--
3、正弦波发生器幅度调节：
--精品--
4、方波发生器的频率调节
--精品--
五、实验设备及主要元器件
• 直流稳压电源 • 双踪示波器 • 万用表 • 实验箱 • 芯片 • 二极管 • 稳压管
--精品--
2、方波发生器
方案1：
--精品--
• R1、R2组成了正反馈网络。当有输出电 压vo时，则反馈到同相端的电压。
• 负反馈网络是由R、C组成的充、放电回 路。
方波逆变和正弦波逆变
方波逆变和正弦波逆变
1. 什么是逆变？
逆变是指将一种电压或电流信号转换为另一种形式的技术。
在实际应用中，逆变技术被广泛应用于各种领域，如电力电子、通信、计算机、机器人和航空航天等。
2. 什么是方波逆变？
方波逆变是一种将直流电压转换为交流电压的逆变技术。
方波逆变器可以将直流
电源转换为具有高频率的交流电源，以供驱动各种负载，如电机、灯具、电热器等。
方波逆变器的输出波形呈现出一系列的方波脉冲，其周期与输出频率成反比。
方波逆变器的主要优点在于简单、可靠，成本低，但其输出波形含有大量的高次
谐波，会对负载产生较大的电磁干扰，对于某些精密的电子设备而言，可能会造成不良影响。
3. 什么是正弦波逆变？
正弦波逆变是一种将直流电压转换为交流电压的逆变技术。
正弦波逆变器可以将直流电源转换为具有类似于正弦波的交流电源，以供驱动各种负载，如电机、灯具、电热器等。
正弦波逆变器的输出波形呈现出连续的正弦波，其频率和幅值可以通过控制器进行调节，并且其输出波形具有较低的谐波含量，可以有效地减少对负载的干扰，从而广泛应用于高精度电子设备和通信系统等领域。
4. 方波逆变与正弦波逆变的比较
方波逆变与正弦波逆变在输出波形、稳定性、成本和应用范围等方面存在较大差异。
方波逆变器的输出波形含有大量的高次谐波，对负载产生较大的干扰，应用范围相对较窄，但其制造成本较低，被广泛应用于一些简单的电子设备和驱动系统。
正弦波逆变器的输出波形类似于正弦波，具有较低的谐波含量，适用于高精度电子设备和通信系统等领域，但其制造成本相对较高。

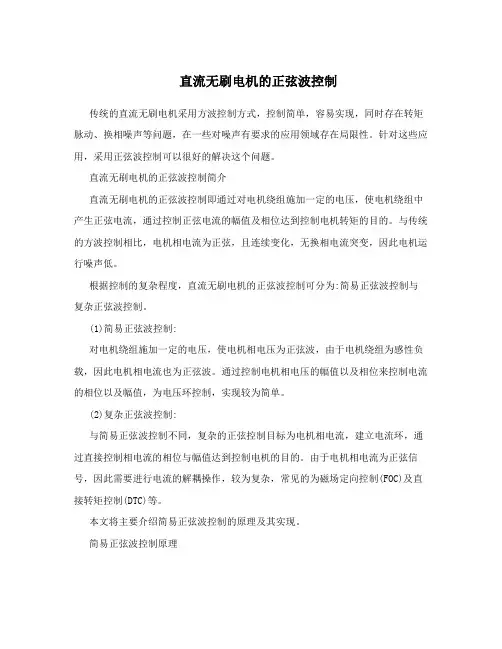

直流无刷电机的正弦波控制
直流无刷电机的正弦波控制传统的直流无刷电机采用方波控制方式，控制简单，容易实现，同时存在转矩脉动、换相噪声等问题，在一些对噪声有要求的应用领域存在局限性。
针对这些应用，采用正弦波控制可以很好的解决这个问题。
直流无刷电机的正弦波控制简介直流无刷电机的正弦波控制即通过对电机绕组施加一定的电压，使电机绕组中产生正弦电流，通过控制正弦电流的幅值及相位达到控制电机转矩的目的。
与传统的方波控制相比，电机相电流为正弦，且连续变化，无换相电流突变，因此电机运行噪声低。
根据控制的复杂程度，直流无刷电机的正弦波控制可分为:简易正弦波控制与复杂正弦波控制。
(1)简易正弦波控制:对电机绕组施加一定的电压，使电机相电压为正弦波，由于电机绕组为感性负载，因此电机相电流也为正弦波。
通过控制电机相电压的幅值以及相位来控制电流的相位以及幅值，为电压环控制，实现较为简单。
(2)复杂正弦波控制:与简易正弦波控制不同，复杂的正弦控制目标为电机相电流，建立电流环，通过直接控制相电流的相位与幅值达到控制电机的目的。
由于电机相电流为正弦信号，因此需要进行电流的解耦操作，较为复杂，常见的为磁场定向控制(FOC)及直接转矩控制(DTC)等。
本文将主要介绍简易正弦波控制的原理及其实现。
简易正弦波控制原理简易正弦波控制即通过控制电机正弦相电压的幅值以及相位达到控制电机电流的目的。
通常通过在电机端线施加一定形式的电压来使绕组两端产生正弦相电压。
常见的生成方式为:正弦PWM以及空间矢量PWM。
由于正弦PWM原理简单且便于实现，因此简易正弦波控制中通常采用其作为PWM生成方式。
图1为BLDC控制结构图，其中Ux、Uy、Uz为桥臂电压，Ua、Ub、Uc为电机绕组的相电压，以下对于不同种类的PWM调制方式的介绍将基于此结构图进行。
图1 直流无刷电机控制框图(1)三相正弦调制PWM三相SPWM为最常见的正弦PWM生成方式，即对电机三个端线施加相位相差120度的正弦电压信号，由于中性点为0，因此电机相电压也为正弦，且相位与施加的正弦电压相同。
bldc正弦波控制
bldc正弦波控制摘要：一、前言二、BLDC 正弦波控制介绍1.BLDC 的定义2.正弦波控制的优势三、BLDC 正弦波控制原理1.电机结构2.正弦波控制策略3.控制器的功能四、BLDC 正弦波控制应用领域1.工业自动化2.电动汽车3.家电产品五、BLDC 正弦波控制的发展趋势1.高效率2.低噪音3.智能化六、结论正文：一、前言无刷直流电机（BLDC）正弦波控制是一种高效、节能、噪音低的电机控制策略。
随着工业自动化、电动汽车以及家电产品等领域的迅速发展，BLDC 正弦波控制技术在这些领域得到了广泛应用。
本文将详细介绍BLDC 正弦波控制的原理、应用及发展趋势。
二、BLDC 正弦波控制介绍1.BLDC 的定义无刷直流电机（BLDC）是一种采用电子换向技术替代传统碳刷换向的直流电机。
它具有较高的运行效率、较长的使用寿命和较低的噪音。
2.正弦波控制的优势BLDC 正弦波控制可以实现对电机的高效、精确控制，提高电机性能。
与传统方波控制相比，正弦波控制具有更优越的性能，如较低的电磁噪音、更平稳的转矩输出等。
三、BLDC 正弦波控制原理1.电机结构BLDC 电机主要由定子、转子、电子换向器和控制器等部分组成。
其中，电子换向器负责为转子提供三相交流电源，控制器负责控制电子换向器的换向，从而实现对电机的控制。
2.正弦波控制策略BLDC 正弦波控制策略主要是通过调整电子换向器的换向时间，使电机运行在正弦波形电流状态，从而实现对电机的高效、精确控制。
3.控制器的功能控制器负责计算正弦波形电流的脉冲宽度调制（PWM）信号，并根据电机的实际运行状态调整PWM 信号的占空比，从而实现对电机的速度、转矩等参数的精确控制。
四、BLDC 正弦波控制应用领域1.工业自动化BLDC 正弦波控制在工业自动化领域得到了广泛应用，如机器人、输送带、压缩机等。
它能够提高设备的运行效率、降低维护成本，并满足高精度控制的需求。
2.电动汽车BLDC 正弦波控制在电动汽车领域也有着广泛的应用，如电动助力转向、空调压缩机、油泵等。
555方波产生三角波和正弦波的结论
555方波产生三角波和正弦波的结论以555方波产生三角波和正弦波的结论为标题在电子工程中，方波是一种特殊的波形，它的波形特点是在高电平和低电平之间快速切换。
而555定时器是一种常用的集成电路，可以用来产生各种波形信号，包括方波、三角波和正弦波。
本文将探讨如何利用555定时器产生三角波和正弦波的方法和原理。
我们需要了解555定时器的基本工作原理。
555定时器是一种多功能集成电路，内部包含比较器、RS触发器和电压比较器等元件。
它的输出可以通过改变电路的外部连接方式来实现不同的功能。
要产生三角波信号，我们可以利用555定时器的比较器功能。
具体实现的电路如下图所示：（此处不要图片链接）在这个电路中，555定时器的第2引脚和第6引脚通过一个电容连接在一起，形成一个电压积分环路。
当电容充电时，电压逐渐增加；当电容放电时，电压逐渐减小。
当电容充电电压达到555定时器的上限电压（Vcc）或放电电压达到下限电压（0V）时，555定时器的比较器会触发，输出一个高电平脉冲。
这样，我们就可以得到一个频率固定的三角波信号。
要产生正弦波信号，我们可以利用555定时器的电压比较器功能。
具体实现的电路如下图所示：（此处不要图片链接）在这个电路中，555定时器的第2引脚和第6引脚通过一个电阻和电容连接在一起，形成一个RC积分环路。
当电容充电电压达到555定时器的上限电压（2/3Vcc）或放电电压达到下限电压（1/3Vcc）时，555定时器的电压比较器会触发，输出一个高电平脉冲。
这样，我们就可以得到一个频率固定的正弦波信号。
通过以上的电路连接和原理分析，我们可以得出结论：利用555定时器可以产生三角波和正弦波信号。
通过控制电容的充放电时间，我们可以改变信号的频率；通过改变电容和电阻的数值，我们可以改变信号的幅度。
这样，我们就可以根据实际需要，通过调整电路参数，得到所需的三角波和正弦波信号。
除了555定时器，还有其他方法和电路可以产生三角波和正弦波信号。
正弦波、方波、三角波发生电路解析
一、设计目的及要求：1.1、设计目的：（1）.掌握波形产生电路的设计、组装和调试的方法；（2）.熟悉集成电路：集成运算放大器LM324，并掌握其工作原理。
1.2、设计要求： （1）设计波形产生电路。
（2）信号频率范围：100Hz ——1000Hz 。
（3）信号波形：正弦波。
二、实验方案：方案一：为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。
但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。
如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。
反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。
为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。
选频网络由R 、C 和L 、C 等电抗性元件组成。
正弦波振荡器的名称一般由选频网络来命名。
正弦波发生电路的组成：放大电路、正反馈网络、选频网络、稳幅电路。
产生正弦波的条件与负反馈放大电路产生自激的条件十分类似。
只不过负反馈放大电路中是由于信号频率达到了通频带的两端，产生了足够的附加相移，从而使负反馈变成了正反馈。
在振荡电路中加的就是正反馈，振荡建立后只是一种频率的信号，无所谓附加相移。
(a)负反馈放大电路 (b)正反馈振荡电路图1 振荡器的方框图比较图1(a) 和 (b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。
由于振荡电路的输入信号i X =0，所以i X =fX 。
由于正、负号的改变，正反馈的放大倍数为：F AA A -=1f，式中A 是放大电路的放大倍数，.F 是反馈网络的放大倍数。
振荡条件：1..=F A幅度平衡条件：|..F A |=1相位平衡条件：ϕAF = ϕA +ϕF = ±2n π振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求1|..|>F A 这称为起振条件。
