MOSFET阈值电压的调整方法及测试
mosfet参数设置
mosfet参数设置

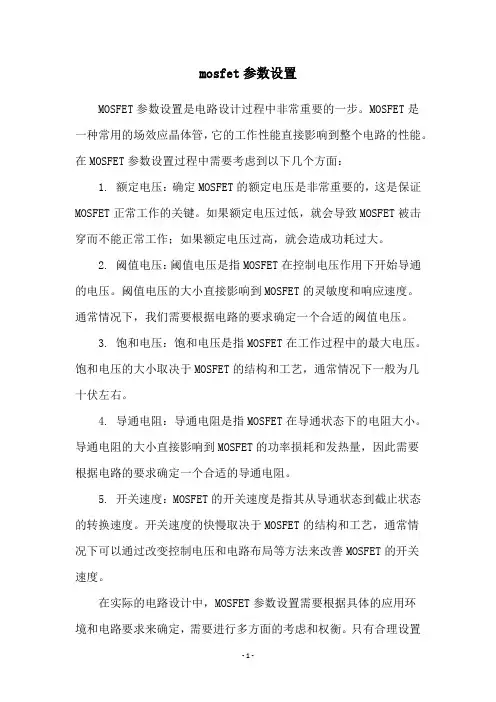

MOSFET参数设置是电路设计过程中非常重要的一步。
MOSFET是
一种常用的场效应晶体管，它的工作性能直接影响到整个电路的性能。
在MOSFET参数设置过程中需要考虑到以下几个方面：
1. 额定电压：确定MOSFET的额定电压是非常重要的，这是保证MOSFET正常工作的关键。
如果额定电压过低，就会导致MOSFET被击穿而不能正常工作；如果额定电压过高，就会造成功耗过大。
2. 阈值电压：阈值电压是指MOSFET在控制电压作用下开始导通的电压。
阈值电压的大小直接影响到MOSFET的灵敏度和响应速度。
通常情况下，我们需要根据电路的要求确定一个合适的阈值电压。
3. 饱和电压：饱和电压是指MOSFET在工作过程中的最大电压。
饱和电压的大小取决于MOSFET的结构和工艺，通常情况下一般为几
十伏左右。
4. 导通电阻：导通电阻是指MOSFET在导通状态下的电阻大小。
导通电阻的大小直接影响到MOSFET的功率损耗和发热量，因此需要
根据电路的要求确定一个合适的导通电阻。
5. 开关速度：MOSFET的开关速度是指其从导通状态到截止状态的转换速度。
开关速度的快慢取决于MOSFET的结构和工艺，通常情
况下可以通过改变控制电压和电路布局等方法来改善MOSFET的开关
速度。
在实际的电路设计中，MOSFET参数设置需要根据具体的应用环
境和电路要求来确定，需要进行多方面的考虑和权衡。
只有合理设置
MOSFET参数，才能保证电路的性能和稳定性。
MOSFET参数理解及测试项目方法解读
Test Condition：
VGS=0，VDS=10V or 15V or 25
f=1.0MHZ
动态参数
MOSFET 是电压型驱动器件，驱动的过程就是栅极电压的建立过程， 这是通过对栅源及栅漏之间的电容充电来实现的。 Qg ：栅极总充电电量。 Test Condition ： Qgs ：栅源充电电量。 VDD=80%Rated VDS, ID= Rated ID, VGS=4.5V(VGS ≤12V)or 10V, RG=10Ω Qgd ：栅漏充电电量。
也常常因此承担雪崩击穿带来的对器件的影响。
EAS：单脉冲雪崩能量 IAS： 电感峰值电流 IAR： 单脉冲雪崩电流
雪崩特性参数
雪崩特性波形图（一）
IAS=12.6A tp =2ms
BVDSS=744V
雪崩特性参数
雪崩特性波形图（二）
IAS=15A tp =2.5ms
BVDSS=768V
动态参数
Tjmax：MOS 最大结点工作温度150℃ RθJC：封装热阻 TC： Case 表面温度为25℃
Tj ： 最大工作结温。通常为 150 ℃ TSTG ：存储温度范围。通常为-55℃～150℃
静态参数
1. V(BR)DSS ：漏源（D-S）击穿电压，它具有正温度特性。 Test Condition： VGS=0，ID=250uA
流的大小由RDS（ON）和封装形式决定，其计算公式如下：
TJmax ： MOS 最大结点工作温度150℃ RθJC ： 封装热阻（节点-外壳） TC： Case 表面温度为25℃
pmos阈值电压

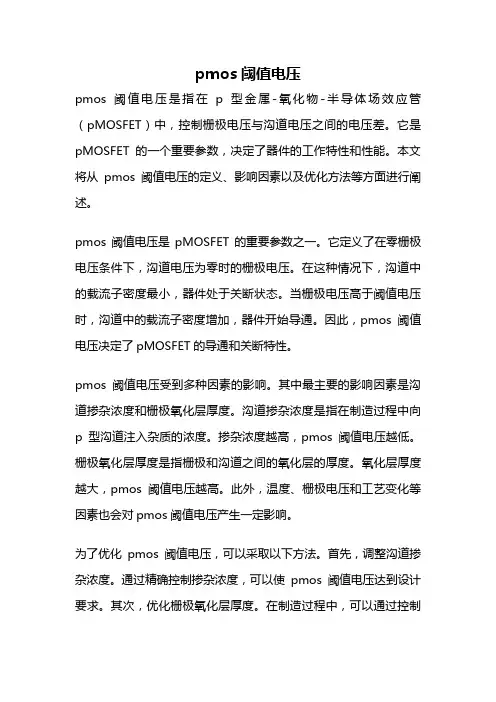

pmos阈值电压pmos阈值电压是指在p型金属-氧化物-半导体场效应管（pMOSFET）中，控制栅极电压与沟道电压之间的电压差。
它是pMOSFET的一个重要参数，决定了器件的工作特性和性能。
本文将从pmos阈值电压的定义、影响因素以及优化方法等方面进行阐述。
pmos阈值电压是pMOSFET的重要参数之一。
它定义了在零栅极电压条件下，沟道电压为零时的栅极电压。
在这种情况下，沟道中的载流子密度最小，器件处于关断状态。
当栅极电压高于阈值电压时，沟道中的载流子密度增加，器件开始导通。
因此，pmos阈值电压决定了pMOSFET的导通和关断特性。
pmos阈值电压受到多种因素的影响。
其中最主要的影响因素是沟道掺杂浓度和栅极氧化层厚度。
沟道掺杂浓度是指在制造过程中向p型沟道注入杂质的浓度。
掺杂浓度越高，pmos阈值电压越低。
栅极氧化层厚度是指栅极和沟道之间的氧化层的厚度。
氧化层厚度越大，pmos阈值电压越高。
此外，温度、栅极电压和工艺变化等因素也会对pmos阈值电压产生一定影响。
为了优化pmos阈值电压，可以采取以下方法。
首先，调整沟道掺杂浓度。
通过精确控制掺杂浓度，可以使pmos阈值电压达到设计要求。
其次，优化栅极氧化层厚度。
在制造过程中，可以通过控制氧化层厚度来调节pmos阈值电压。
此外，选择合适的材料和工艺参数，如选择合适的栅极材料和优化工艺过程，也可以有效提高pmos阈值电压。
总结起来，pmos阈值电压是pMOSFET的重要参数，决定了器件的导通和关断特性。
它受到多种因素的影响，如沟道掺杂浓度和栅极氧化层厚度等。
为了优化pmos阈值电压，可以通过调整掺杂浓度、优化氧化层厚度以及选择合适的材料和工艺参数等方法来实现。
通过这些优化措施，可以提高pMOSFET的性能和可靠性，满足各种应用需求。
mos的测量方法

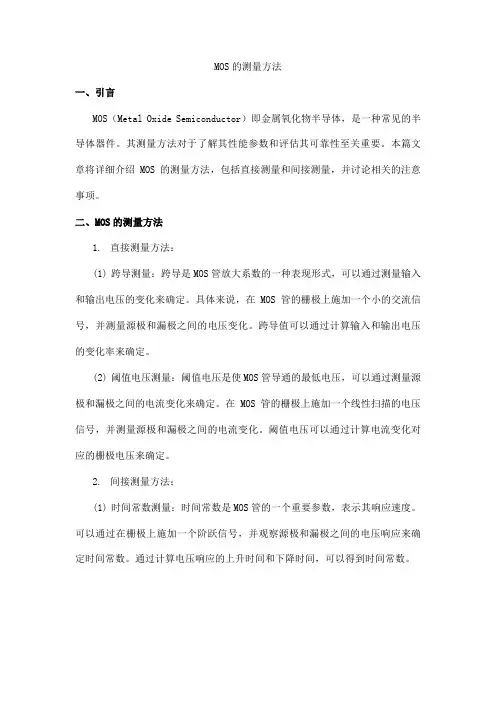

MOS的测量方法一、引言MOS（Metal Oxide Semiconductor）即金属氧化物半导体，是一种常见的半导体器件。
其测量方法对于了解其性能参数和评估其可靠性至关重要。
本篇文章将详细介绍MOS的测量方法，包括直接测量和间接测量，并讨论相关的注意事项。
二、MOS的测量方法1.直接测量方法：(1) 跨导测量：跨导是MOS管放大系数的一种表现形式，可以通过测量输入和输出电压的变化来确定。
具体来说，在MOS管的栅极上施加一个小的交流信号，并测量源极和漏极之间的电压变化。
跨导值可以通过计算输入和输出电压的变化率来确定。
(2) 阈值电压测量：阈值电压是使MOS管导通的最低电压，可以通过测量源极和漏极之间的电流变化来确定。
在MOS管的栅极上施加一个线性扫描的电压信号，并测量源极和漏极之间的电流变化。
阈值电压可以通过计算电流变化对应的栅极电压来确定。
2.间接测量方法：(1) 时间常数测量：时间常数是MOS管的一个重要参数，表示其响应速度。
可以通过在栅极上施加一个阶跃信号，并观察源极和漏极之间的电压响应来确定时间常数。
通过计算电压响应的上升时间和下降时间，可以得到时间常数。
(2) 电容测量：电容是MOS管的一个重要参数，表示其存储电荷的能力。
可以通过测量源极和漏极之间的电容来确定。
具体来说，在栅极上施加一个交流信号，并测量源极和漏极之间的电容值。
三、测量注意事项在进行MOS的测量时，需要注意以下几点：1.保证测试环境温度的恒定，因为温度的变化会影响MOS的性能参数。
2.在测试前需要对MOS进行充分的热稳定处理，以保证其性能的稳定。
3.避免在MOS管上施加过高的电压或电流，以免造成器件的损坏。
4.在进行电容测量时，需要注意交流信号的频率和幅度，以免影响测量的准确性。
四、结论本文介绍了MOS的测量方法，包括直接测量和间接测量，并讨论了相关的注意事项。
通过准确的测量，可以了解MOS的性能参数和可靠性，为器件的应用提供重要的参考依据。
MOSFET参数及其测试方法总结计划

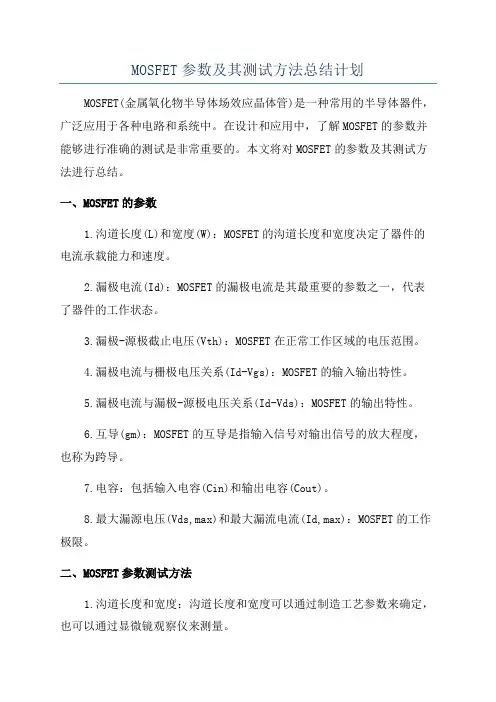

MOSFET参数及其测试方法总结计划MOSFET(金属氧化物半导体场效应晶体管)是一种常用的半导体器件，广泛应用于各种电路和系统中。
在设计和应用中，了解MOSFET的参数并能够进行准确的测试是非常重要的。
本文将对MOSFET的参数及其测试方法进行总结。
一、MOSFET的参数1.沟道长度(L)和宽度(W)：MOSFET的沟道长度和宽度决定了器件的电流承载能力和速度。
2.漏极电流(Id)：MOSFET的漏极电流是其最重要的参数之一，代表了器件的工作状态。
3.漏极-源极截止电压(Vth)：MOSFET在正常工作区域的电压范围。
4.漏极电流与栅极电压关系(Id-Vgs)：MOSFET的输入输出特性。
5.漏极电流与漏极-源极电压关系(Id-Vds)：MOSFET的输出特性。
6.互导(gm)：MOSFET的互导是指输入信号对输出信号的放大程度，也称为跨导。
7.电容：包括输入电容(Cin)和输出电容(Cout)。
8.最大漏源电压(Vds,max)和最大漏流电流(Id,max)：MOSFET的工作极限。
二、MOSFET参数测试方法1.沟道长度和宽度：沟道长度和宽度可以通过制造工艺参数来确定，也可以通过显微镜观察仪来测量。
2.漏极电流：通过将MOSFET连接到适当的电源和测量设备来测量漏极电流。
3.漏极-源极截止电压：将不同的栅极电压应用到MOSFET上，然后测量漏极-源极电流来确定截止电压。
4.漏极电流与栅极电压关系：通过改变栅极电压并测量相应的漏极电流，可以绘制出漏极电流与栅极电压之间的关系曲线。
5.漏极电流与漏极-源极电压关系：通过改变漏极-源极电压并测量相应的漏极电流，可以绘制出漏极电流与漏极-源极电压之间的关系曲线。
6.互导：通过改变栅极电压和测量相应的漏极电流来计算互导。
7.电容：可以通过测量输入/输出电荷和电压的变化来计算电容。
8.最大漏源电压和最大漏流电流：通过逐渐增加漏源电压来测量最大漏源电压，并通过增加漏极电流来测量最大漏流电流。
mos管参数测试方法
mos管参数测试方法一、引言MOS管在电子设备里那可是相当重要的元件。
就好比一个团队里的关键人物，缺了它很多事都办不成。
所以呢，知道怎么测试它的参数是非常必要的。
1.1 MOS管的重要性MOS管在电路里到处都有它的身影，像电源管理电路啊，信号放大电路啥的。
要是它的参数不对，那整个电路就可能像没头的苍蝇一样乱套了。
这就好比盖房子，基石要是不稳，房子肯定要出大问题。
二、测试前的准备2.1 工具准备要测试MOS管的参数，首先得把工具准备齐全。
万用表那是必不可少的，就像厨师做菜得有把好刀一样。
示波器有时候也能派上用场，这就像打仗时候的望远镜，能让你看得更清楚。
还有就是一些连接线路的工具，像镊子之类的，虽然小，但也是不可或缺的小助手。
2.2 样品准备拿到MOS管样品，得先看看外观有没有明显的损坏。
要是外观就破破烂烂的，那这MOS管可能就像个病秧子，测试出来的数据也不一定靠谱。
这就跟看人一样，表面上看着就不健康，那肯定得小心对待。
三、主要参数测试方法3.1 导通电阻测试导通电阻可是个关键参数。
用万用表的电阻档来测，这就像是给MOS管做个体检，看看它的“血管”通不通畅。
把MOS管连接好，按照正确的极性连接万用表的表笔。
如果测出来的电阻值在正常范围内，那就说明这个MOS管在这方面还算健康。
要是电阻值太大或者太小，那就有点不正常了，就像人的体温过高或者过低一样，肯定是哪里出了问题。
3.2 阈值电压测试阈值电压的测试稍微复杂一点。
这时候示波器可能就要登场了。
通过给MOS管加上合适的电压信号，然后观察示波器上的波形变化来确定阈值电压。
这就像在黑暗中摸索着找开关一样，得小心翼翼地操作。
阈值电压如果不对，那MOS管的工作状态就会像脱缰的野马一样不受控制。
3.3 漏极电流测试漏极电流的测试也很重要。
给MOS管加上合适的电压，然后测量漏极的电流大小。
这就像是检查一个水管的水流大小一样。
如果漏极电流过大或者过小，那这个MOS管可能就存在性能方面的问题，就像一辆汽车的油耗突然变得很离谱一样，肯定是发动机哪里出了故障。
关于MOSFET的测试方法及说明1
关于MOSFET 5N60的测试方法及说明
主要测试内容：MOSFET 的输入电容Ciss ，频率为1KHz 时Ciss=890.0～920.0pF, 典型值0.9100 pF 频率为10KHz 时Ciss=0.8900～0.9200nF ，典型值9100 nF 。
测试方法：
1、MOSFET 图形
图1 MOSFET
管脚图
公式：Ciss=Cgs+Cgd (d s 脚短路)
2、测试MOSFET 的操作方法
LCR METER 开机后，选择测试电容档，红黑夹子悬空，按“clear ”键清零，红（黑）色夹子夹住G ，黑（红）色夹子夹住DS （DS 短路，可用一个夹子的一脚把DS 短路，DS 也可以用其他方法短路，但不能用一个夹子的脚分别接D 、S ，此情况下，DS 未短路，测试不准确）。
3、最终影响电路输出电流与MOSFET 的还有贴片电容C7=330pF ，C7正偏时 580mA ，负偏时 540mA （正品范围）。
4、附测试结果：。
mos管的阈值电压公式
mos管的阈值电压公式MOS 管（Metal-Oxide-Semiconductor Field-Effect Transistor），也就是金属 - 氧化物 - 半导体场效应晶体管，它在现代电子电路中那可是相当重要的角色。
而其中的阈值电压公式更是关键中的关键。
阈值电压，简单来说，就是让 MOS 管从截止状态转变为导通状态所需要的最小栅极电压。
这就好比是一扇门，只有达到一定的力量（电压）才能推开它，让电流顺利通过。
MOS 管的阈值电压公式有好几种形式，具体取决于 MOS 管的类型和工作条件。
对于增强型 MOS 管，其阈值电压公式可以表示为：Vth = Vfb + 2φF + √(2qεSiNa (2φF))这里面，Vfb 是平带电压，φF 是费米势，q 是电子电荷量，εSi 是硅的介电常数，Na 是衬底的掺杂浓度。
咱先别被这一堆字母和符号吓到，其实每个参数都有它特定的意义和作用。
比如说，衬底的掺杂浓度 Na 就直接影响着阈值电压的大小。
掺杂浓度越高，阈值电压也就越高，就好像在门上加了更重的锁，需要更大的力量才能打开。
我还记得有一次，在实验室里和学生们一起研究 MOS 管的特性。
当时我们正在测试不同掺杂浓度下 MOS 管的阈值电压，为了得到准确的数据，我们小心翼翼地调整着实验设备，眼睛紧紧盯着示波器上的波形。
有个学生因为操作失误，导致一组数据出现了偏差，大家都有点着急。
但正是这个小插曲，让我们更加深刻地理解了每个步骤的重要性，也明白了阈值电压公式中每个参数的微妙影响。
再来说说平带电压 Vfb，它主要取决于栅极材料和氧化层的性质。
如果氧化层的厚度或者材料发生变化，平带电压也会跟着改变，从而影响阈值电压。
在实际的电路设计中，准确掌握MOS 管的阈值电压公式至关重要。
比如说，在设计一个放大器的时候，如果阈值电压计算不准确，可能会导致放大器的性能达不到预期，甚至无法正常工作。
想象一下，你精心设计的电路，因为阈值电压这一小步出了差错，整个系统都乱了套，那得多让人头疼啊！总之，MOS 管的阈值电压公式虽然看起来有点复杂，但只要我们深入理解每个参数的含义，结合实际的实验和应用，就能够轻松驾驭它，让 MOS 管在电子电路中发挥出最大的作用。
