第一章嵌入式系统概述

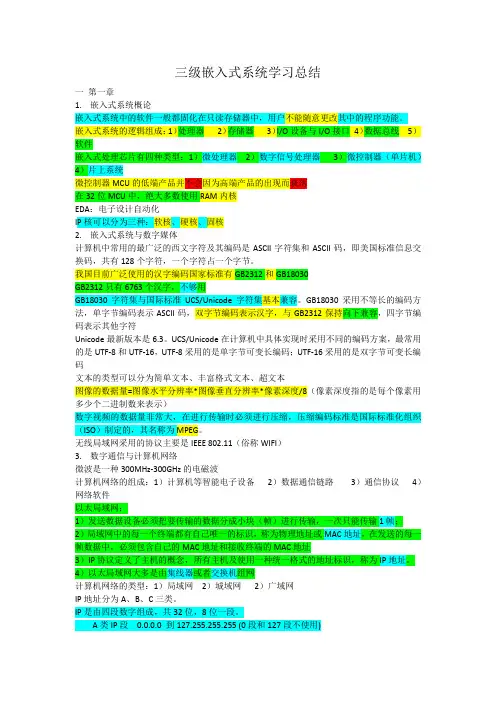

(完整版)三级嵌入式系统
三级嵌入式系统学习总结一第一章1.嵌入式系统概论嵌入式系统中的软件一般都固化在只读存储器中，用户不能随意更改其中的程序功能。
嵌入式系统的逻辑组成：1）处理器2）存储器3）I/O设备与I/O接口4）数据总线5）软件嵌入式处理芯片有四种类型：1）微处理器2）数字信号处理器3）微控制器（单片机）4）片上系统微控制器MCU的低端产品并不会因为高端产品的出现而衰落在32位MCU中，绝大多数使用RAM内核EDA：电子设计自动化IP核可以分为三种：软核、硬核、固核2.嵌入式系统与数字媒体计算机中常用的最广泛的西文字符及其编码是ASCII字符集和ASCII码，即美国标准信息交换码，共有128个字符，一个字符占一个字节。
我国目前广泛使用的汉字编码国家标准有GB2312和GB18030GB2312只有6763个汉字，不够用GB18030字符集与国际标准UCS/Unicode字符集基本兼容。
GB18030采用不等长的编码方法，单字节编码表示ASCII码，双字节编码表示汉字，与GB2312保持向下兼容，四字节编码表示其他字符Unicode最新版本是6.3。
UCS/Unicode在计算机中具体实现时采用不同的编码方案，最常用的是UTF-8和UTF-16，UTF-8采用的是单字节可变长编码；UTF-16采用的是双字节可变长编码文本的类型可以分为简单文本、丰富格式文本、超文本图像的数据量=图像水平分辨率*图像垂直分辨率*像素深度/8（像素深度指的是每个像素用多少个二进制数来表示）数字视频的数据量非常大，在进行传输时必须进行压缩，压缩编码标准是国际标准化组织（ISO）制定的，其名称为MPEG。
无线局域网采用的协议主要是IEEE 802.11（俗称WIFI）3.数字通信与计算机网络微波是一种300MHz-300GHz的电磁波计算机网络的组成：1）计算机等智能电子设备2）数据通信链路3）通信协议4）网络软件以太局域网：1）发送数据设备必须把要传输的数据分成小块（帧）进行传输，一次只能传输1帧；2）局域网中的每一个终端都有自己唯一的标识，称为物理地址或MAC地址，在发送的每一帧数据中，必须包含自己的MAC地址和接收终端的MAC地址3）IP协议定义了主机的概念，所有主机及使用一种统一格式的地址标识，称为IP地址。
ARM嵌入式体系结构与接口技术
4
1.1.1 嵌入式系统的基本概念
嵌入式系统的特点
（1）面向特定应用的特点，与“通用型”系统相比，满 足特定应用的特定需求 （2）嵌入式系统的硬件和软件都必须进行高效地设计， 量体裁衣、去除冗余，力争在同样的硅片面积上实现更 高的性能 （3）嵌入式系统是将先进的计算机技术、半导体技术和 电子技术与各个行业的具体应用相结合后的产物。
8
1.1.2 嵌入式系统的体系结构
嵌入式操作系统不仅具有通用操作系统的一般功 能，如向上提供对用户的接口（如图形界面、库 函数API等），向下提供与硬件设备交互的接口（ 硬件驱动程序等），管理复杂的系统资源， 在系统实时性、硬件依赖性、软件固化性以及应 用专用性等方面，具有更加鲜明的特点
9
1.1.2 嵌入式系统的体系结构
5
（4）为了提高执行速度和系统可靠性，嵌入式系统中的 软件一般都固化在存储器芯片中或单片机本身，而不是 存储于磁盘中。 （5）嵌入式开发的软件代码尤其要求高质量、高可靠性 。 （6）嵌入式系统本身不具备二次开发能力，即设计完成 后用户通常不能在该平台上直接对程序功能进行修改， 必须有一套开发工具和环境才能进行再次开发。厂家对 产品固件（Firmware）进行升级
3
1.1.1 嵌入式系统的基本概念
嵌入式系统的基本概念
嵌入式系统应用随处可见，工业、军事、宇宙、通信、运 输、金融、医疗、气象、农业等领域 嵌入式系统是以应用为中心，以计算机控制系统为基础， 并且软硬件可裁剪，适用于应用系统对功能、可靠性、成 本、体积、功耗有严格要求的专用计算机系统。 嵌入式系统通常由特定功能模块和计算机控制模块组成， 主要由嵌入式微处理器、外围硬件设备、嵌入式操作系统 以及用户应用软件等部分组成。它具有“嵌入性”、“专 用性”与“计算机系统”的三个基本要素。
嵌入式系统
课程作业成绩：前言嵌入式系统是基于单片机的一种升级版,它是以应用为中心、以计算机技术为基础、软件硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
我们可从几方面来理解嵌入式系统：1.嵌入式系统是面向用户、面向产品、面向应用的，它必须与具体应用相结合才会具有生命力、才更具有优势。
因此可以这样理解上述三个面向的含义，即嵌入式系统是与应用紧密结合的，它具有很强的专用性，必须结合实际系统需求进行合理的裁减利用。
2.嵌入式系统是将先进的计算机技术、半导体技术和电子技术和各个行业的具体应用相结合后的产物，这一点就决定了它必然是一个技术密集、资金密集、高度分散、不断创新的知识集成系统。
所以，介入嵌入式系统行业，必须有一个正确的定位。
例如Palm之所以在PDA领域占有70%以上的市场，就是因为其立足于个人电子消费品，着重发展图形界面和多任务管理；而风河的Vxworks之所以在火星车上得以应用，则是因为其高实时性和高可靠性。
3.嵌入式系统必须根据应用需求对软硬件进行裁剪，满足应用系统的功能、可靠性、成本、体积等要求。
所以，如果能建立相对通用的软硬件基础，然后在其上开发出适应各种需要的系统，是一个比较好的发展模式。
目前的嵌入式系统的核心往往是一个只有几K到几十K微内核，需要根据实际的使用进行功能扩展或者裁减，但是由于微内核的存在，使得这种扩展能够非常顺利的进行。
目录第一章嵌入式系统的定义组成和体系结构1.1 嵌入式系统的定义 (1)1.2 嵌入式系统的体系结构 (2)1.3嵌入式系统的组成 (4)第二章嵌入式操作系统和嵌入式软件的编写2.1 嵌入式操作系统 (5)2.2嵌入式Linux的开发流程的步骤 (6)2.3 嵌入式系统的调试 (7)第三章总结 (9)第一章嵌入式系统的定义组成和硬件设计1.1 嵌入式系统的定义按照历史性、本质性、普遍性要求，嵌入式系统应定义为：“嵌入到对象体系中的专用计算机系统”。
winCE嵌入式操作系统介绍
Windows CE 嵌入式系统Windows CE是Microsoft公司的嵌入式操作系统产品。
它是一个紧凑、高效和可扩展的操作系统，具有多线程、多任务、确定性的实时和完全抢先式优先级的操作系统环境，适合于只有有限硬件资源的硬件系统。
操作系统的定制采用模块化设计方式，便于用户的使用。
支持Win32 API和MFC，具有Windows程序设计经验的用户可迅速掌握其编程方法。
第一章绪论BSPBSP是介于主板硬件和操作系统之间的一层,也可以说是操作系统的一部分,主要目的是为了支持操作系统,使之能够正常地在主板上运行.“嵌入性”、“专用性”和“计算机系统”是嵌入式系统的三个基本要素。
一般情况下,嵌入式操作系统可分为两类:一类是面向控制和通信等领域的实时操作系统,如WinRiver公司的VxWorks、ISI公司的pSOS、QNX公司的QNX和ATI的Nucleus等.另一类是面向消费电子产品的非实时操作系统,Windows CE是一个实时操作系统.实时支持功能在以下几个方面提升了Windows CE的性能.(1)支持嵌套中断(2)允许更高优先级别的中断首先得到响应,而不是等待低级别的中断服务线程(IST)(3)更好的线程响应能力(4)对高级别中断服务线程的响应时间上限的要求更加严格,在线程响应能力方面的改进,可帮助开发人员掌握线程转换的具体时间,并通过增强的监控能力和对硬件的控制能力帮助开发人员创建更好的嵌入式应用程序.(5)更多的优先级别,256个优先级别可使开发人员在控制嵌入式系统的时序安排方面有更大的灵活性.(6)更强的控制能力,对系统内的线程数量的控制能力可使开发人员更好地掌握调度程序的工作情况.5 丰富的多媒体和多语言支持第二章Windows CE的体系结构和功能2.1 Windows CE的层次结构2.2 进程、线程与调度2.3 内存管理2.4 存储管理与文件系统2.5 用户界面与图形系2.1.1 微内核结构Windows CE属于比较典型的微内核操作系统在内核中仅仅实现进程、线程、调度及内存管理等最基本的模块,而把图形系统、文件系统及设备驱动程序等等都作为单独的用户进程来实现.这样做显著地提高了系统的稳定性和灵活性.操作系统的结构可分为单体内核结构和微内核结构.传统的UNIX 是单体内核操作系统的代表.单体内核操作系统将图形、设备驱动及文件系统等功能全部在操作系统内核中实现,运行在内核状态和同一地址空间.其优点是减少了进程间通信和状态切换的系统开销,获得较高的运行效率;缺点是内核庞大,占用资源较多且不易剪裁,一旦每个驱动程序出错,就会导致整个系统的崩溃,系统的稳定性、安全性不好.与此相反,微内核系统在内核中只实现那些必须由内核实现的基本功能,而将图形系统、文件系统、设备驱动及通信等功能在内核之外,以系统服务的形式提供各种功能.这种结构的优点是有一个精炼的内核,便于剪裁与移植,而且由于系统服务程序运行在用户地址空间,因而个别驱动程序的错误不至于导致整个系统的崩溃;其不足之处是在运行中用户状态和内核状态频繁地切换,从而导致系统效率不如单体内核.微内核结构用一个水平分层的结构代替了传统的纵向分层的结构。
嵌入式毕业论文
嵌入式毕业论文目录第一章绪论 (1)1.1 嵌入式系统 (1)1.2 ARM 微处理器简介 (2)第二章系统开发环境 (4)2.1 ADS1.2软件 (4)第三章系统设计选型 (9)3.1 ARM处理器选型 (9)第四章系统硬件电路设计 (12)4.1电源电路设计 (13)4.3字模函数 (14)4.4触摸屏驱动程序 (14)4.5 坐标点校准 (16)4.6画线函数算法 (17)4.7系统软件设计 (18)第五章系统测试结果与分析 (19)5.1系统概述 (19)5.2软件运行截图 (19)第七章设计总结与展望 (21)参考文献 (22)附录二 (2)第一章绪论1.1 嵌入式系统1、什么是嵌入式系统嵌入式系统一般指非 PC 系统，有计算机功能但又不能称之为计算机的设备或器材。
它是以应用为中心，软硬件可裁减的，适应应用系统对功能、可靠性、成本、体积、功耗等综合性严格要求的专用计算机系统。
简单地说，嵌入式系统集系统的应用软件与硬件于一体，类似于 PC 中 BIOS 的工作方式，具有软件代码小、高度自动化、响应速度快等特点，特别适合于要求实时和多任务的体系。
嵌入式系统主要由嵌入式处理器、相关支撑硬件、嵌入式操作系统及应用软件系统等组成，嵌入式系统几乎包括了生活中的所有电器设备，如掌上PDA 、移动计算设备、电视机顶盒、手机上网、数字电视、多媒体、汽车、微波炉、数字相机、家庭自动化系统、电梯、空调、安全系统、自动售货机、蜂窝式电话、消费电子设备、工业自动化仪表与医疗仪器等。
嵌入式系统的硬件部分，包括处理器/微处理器、存储器及外设器件和 I/O端口、图形控制器等。
嵌入式系统有别于一般的计算机处理系统，它不具备像硬盘那样大容量的存储介质，而大多使用EPROM、EEPROM 或闪存(Flash Memory)作为存储介质。
软件部分包括操作系统软件(要求实时和多任务操作)和应用程序编程。
应用程序控制着系统的运作和行为；而操作系统控制着应用程序编程与硬件的交互作用。

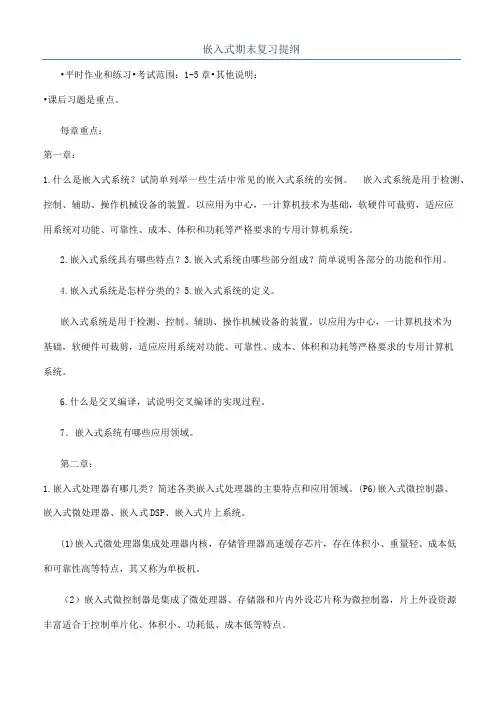

嵌入式期末复习提纲
嵌入式期末复习提纲•平时作业和练习•考试范围：1-5章•其他说明：•课后习题是重点。
每章重点：第一章：1.什么是嵌入式系统？试简单列举一些生活中常见的嵌入式系统的实例。
嵌入式系统是用于检测、控制、辅助、操作机械设备的装置。
以应用为中心，一计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积和功耗等严格要求的专用计算机系统。
2.嵌入式系统具有哪些特点？3.嵌入式系统由哪些部分组成？简单说明各部分的功能和作用。
4.嵌入式系统是怎样分类的？5.嵌入式系统的定义。
嵌入式系统是用于检测、控制、辅助、操作机械设备的装置。
以应用为中心，一计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积和功耗等严格要求的专用计算机系统。
6.什么是交叉编译，试说明交叉编译的实现过程。
7．嵌入式系统有哪些应用领域。
第二章：1.嵌入式处理器有哪几类？简述各类嵌入式处理器的主要特点和应用领域。
(P6)嵌入式微控制器、嵌入式微处理器、嵌入式DSP、嵌入式片上系统。
(1)嵌入式微处理器集成处理器内核，存储管理器高速缓存芯片，存在体积小、重量轻、成本低和可靠性高等特点，其又称为单板机。
（2）嵌入式微控制器是集成了微处理器、存储器和片内外设芯片称为微控制器，片上外设资源丰富适合于控制单片化、体积小、功耗低、成本低等特点。
（3）嵌入式DSP专门用于信号处理的嵌入式芯片，适合执行DSP算法，能够对离散信号进行集化处理，提高速度。
（4）嵌入式片上系统SOC软硬件的无缝结合，直接在处理器片内嵌入操作系统的代码模块，在单个芯片上实整个系统的功能2.简单说明ARM7TDMI的含义。
(P7)ARM7TMDI是目前使用最广泛的32位嵌入式RISC处理器，属低端ARM处理器核。
TDMI的基本含义为：T：支持16为压缩指令集Thumb；D：支持片上Debug；M：内嵌硬件乘法器（Multiplier）I：嵌入式ICE，支持片上断点和调试点；3.选择ARM处理器时需要考虑哪些问题？(P34-P35)4.ARM处理器总共有多少个通用寄存器？这些通用寄存器的组成结构是什么样的?这些寄存器按其在用户编程中的功能是如何划分的？特殊寄存器有哪些？他们的作用分别是什么？（P39-P40）ARM微处理器共有37个32位的寄存器，其中31个为通用寄存器，6个为状态寄存器。
嵌入式系统设计教程(第2版)简答题答案.pdf
第一章嵌入式系统概论1.嵌入式系统的定义是什么？答：以应用为中心，以计算机技术为基础，硬件、软件可裁剪，功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。
2.简述嵌入式系统的主要特点。
答：（1）功耗低、体积小、具有专用性（2）实时性强、系统内核小（3）创新性和高可靠性（4）高效率的设计（5）需要开发环境和调试工具3. 嵌入式系统一般可以应用到那些领域？答：嵌入式系统可以应用在工业控制、交通管理、信息家电、家庭智能管理系统、网络及电子商务、环境监测和机器人等方面。
4. 简述嵌入式系统的发展趋势答：（1）嵌入式应用的开发需要强大的开发工具和操作系统的支持（2）连网成为必然趋势（3）精简系统内核、算法，设备实现小尺寸、微功耗和低成本（4）提供精巧的多媒体人机界面（5）嵌入式软件开发走向标准化5.嵌入式系统基本架构主要包括那几部分？答：嵌入式系统的组织架构是由嵌入式处理器、存储器等硬件、嵌入式系统软件和嵌入式应用软件组成。
嵌入式系统一般由硬件系统和软件系统两大部分组成，其中，硬件系统包括嵌入式处理器、存储器、I/O系统和配置必要的外围接口部件；软件系统包括操作系统和应用软件。
6.嵌入式操作系统按实时性分为几种类型，各自特点是什么？答：（1）具有强实时特点的嵌入式操作系统。
（2）具有弱实时特点的嵌入式操作系统。
（3）没有实时特点的嵌入式操作系统。
第二章嵌入式系统的基础知识1.嵌入式系统体系结构有哪两种基本形式？各自特点是什么？答：冯诺依曼体系和哈佛体系。
冯诺依曼体系结构的特点之一是系统内部的数据与指令都存储在同一存储器中，其二是典型指令的执行周期包含取指令TF，指令译码TD，执行指令TE，存储TS四部分，目前应用的低端嵌入式处理器。
哈佛体系结构的特点是程序存储器与数据存储器分开，提供了较大的数据存储器带宽，适用于数据信号处理及高速数据处理的计算机。
2.在嵌入式系统中采用了哪些先进技术？答：（1）流水线技术（2）超标量执行（3）总线和总线桥3.简述基于ARM架构的总线形式答：ARM架构总线具有支持32位数据传输和32位寻址的能力，通过先进微控制器总线架构AMBA支持将CPU、存储器和外围都制作在同一个系统板中。
周立功ARM培训精华(全套).pdf
周立功单片机
• 现实中的嵌入式系统
周立功单片机
• 嵌入式系统的概念
目前，对嵌入式系统的定义多种多样，但没有一 种定义是全面的。下面给出两种比较合理定义： ●从技术的角度定义：以应用为中心、以计算机技 术为基础、软件硬件可裁剪、适应应用系统对功能、 可靠性、成本、体积、功耗严格要求的专用计算机 系统。 ●从系统的角度定义：嵌入式系统是设计完成复杂 功能的硬件和软件，并使其紧密耦合在一起的计算 机系统。术语嵌入式反映了这些系统通常是更大系 统中的一个完整的部分，称为嵌入的系统。嵌入的 系统中可以共存多个嵌入式系统。
周立功单片机
• 嵌入式处理器
——嵌入式片上普及化及半导体工艺的迅速发 展，在一个硅片上实现一个更为复杂的系统的时代已来临，这就是 System On Chip(SOC)。各种通用处理器内核将作为SOC设计公司的 标准库，和许多其它嵌入式系统外设一样，成为 VLSI设计中一种标 准的器件，用标准的 VHDL等语言描述，存储在器件库中。用户只 需定义出其整个应用系统，仿真通过后就可以将设计图交给半导体 工厂制作样品。这样除个别无法集成的器件以外，整个嵌入式系统 大部分均可集成到一块或几块芯片中去，应用系统电路板将变得很 简洁，对于减小体积和功耗、提高可靠性非常有利。 SoC可以分为通用和专用两类。通用系列包括Infineon的TriCore、 Motorola的M-Core、某些ARM系列器件、Echelon和Motorola联合研 制的Neuron芯片等。专用SoC一般专用于某个或某类系统中，不为 一般用户所知。一个有代表性的产品是Philips的Smart XA，它将XA 单片机内核和支持超过2048 位复杂RSA算法的CCU单元制作在一块 硅片上，形成一个可加载JAVA或C语言的专用的SOC，可用于公众 互联网如Internet安全方面。
