【CN209546311U】一种园林种植用液体肥料高效喷洒装置【专利】
【CN209609197U】一种园林绿化用移动式灌溉设备【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920259856.9(22)申请日 2019.03.01(73)专利权人 广州市曦庭景观设计工程有限公司地址 510000 广东省广州市天河区荟龙路14号之一1003房(72)发明人 裴晓燕 张兆云 (51)Int.Cl.A01C 23/04(2006.01)(54)实用新型名称一种园林绿化用移动式灌溉设备(57)摘要本实用新型公开了一种园林绿化用移动式灌溉设备，包括壳体，所述壳体的内部固定安装有水箱，所述水箱的顶部固定安装有安装室，所述安装室的内部固定安装有电机，所述电机的输出端转动安装有延伸至水箱内的搅拌叶，所述水箱两侧的壳体内固定安装有增压泵，所述壳体的两侧皆设有开口，所述壳体内部顶端的两侧皆固定安装有电动推杆，所述电动推杆的输出端固定安装有延伸出开口的安装块。
本实用新型设置的搅拌叶通过电机可以对灌溉的营养液体进行搅拌，使液体内的养料进行充分分解，设置的电动推杆通过安装块使设备可以对灌溉的高度进行调节，设置的行走轮使设备更加便于使用，工作人员可以根据实际情况对设备进行移动，便于推广使用。
权利要求书1页 说明书3页 附图4页CN 209609197 U 2019.11.12C N 209609197U权 利 要 求 书1/1页CN 209609197 U1.一种园林绿化用移动式灌溉设备，包括壳体(4)，其特征在于：所述壳体(4)的内部固定安装有水箱(5)，所述水箱(5)的顶部固定安装有安装室(10)，所述安装室(10)的内部固定安装有电机(11)，所述电机(11)的输出端转动安装有延伸至水箱(5)内的搅拌叶(13)，所述水箱(5)两侧的壳体(4)内固定安装有增压泵(3)，所述壳体(4)的两侧皆设有开口(6)，所述壳体(4)内部顶端的两侧皆固定安装有电动推杆(8)，所述电动推杆(8)的输出端固定安装有延伸出开口(6)的安装块(12)，所述安装块(12)的外侧皆通过安装环体(1201)固定安装有导水杆(7)，且导水杆(7)的外侧均匀分布有喷嘴(701)，所述壳体(4)的底部固定安装有底座(2)，所述底座(2)的内部固定安装有安置槽(15)，且安置槽(15)的内部固定安装有蓄电池(16)，所述底座(2)的底部固定安装有行走轮(1)。
【CN209546461U】一种林业育苗用病虫害防治辅助设备【专利】

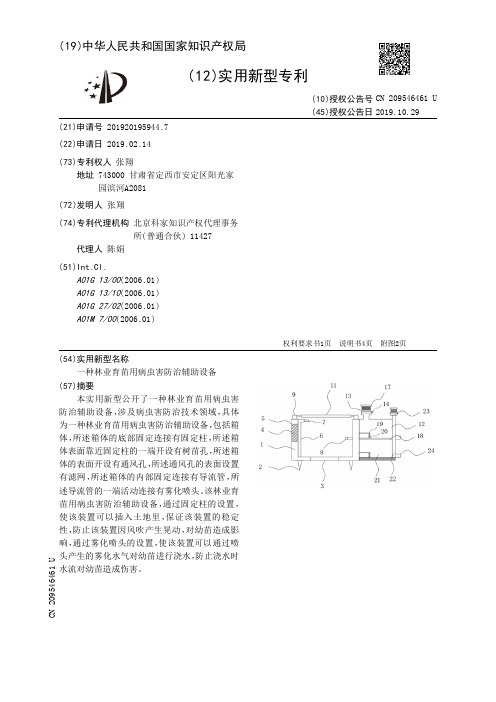

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920195944.7(22)申请日 2019.02.14(73)专利权人 张翔地址 743000 甘肃省定西市安定区阳光家园滨河A2081(72)发明人 张翔 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.A01G 13/00(2006.01)A01G 13/10(2006.01)A01G 27/02(2006.01)A01M 7/00(2006.01)(54)实用新型名称一种林业育苗用病虫害防治辅助设备(57)摘要本实用新型公开了一种林业育苗用病虫害防治辅助设备，涉及病虫害防治技术领域，具体为一种林业育苗用病虫害防治辅助设备，包括箱体，所述箱体的底部固定连接有固定柱，所述箱体表面靠近固定柱的一端开设有树苗孔，所述箱体的表面开设有通风孔，所述通风孔的表面设置有滤网，所述箱体的内部固定连接有导流管，所述导流管的一端活动连接有雾化喷头。
该林业育苗用病虫害防治辅助设备，通过固定柱的设置，使该装置可以插入土地里，保证该装置的稳定性，防止该装置因风吹产生晃动，对幼苗造成影响，通过雾化喷头的设置，使该装置可以通过喷头产生的雾化水气对幼苗进行浇水，防止浇水时水流对幼苗造成伤害。
权利要求书1页 说明书4页 附图2页CN 209546461 U 2019.10.29C N 209546461U权 利 要 求 书1/1页CN 209546461 U1.一种林业育苗用病虫害防治辅助设备，包括箱体(1)，其特征在于：所述箱体(1)的底部固定连接有固定柱(2)，所述箱体(1)表面靠近固定柱(2)的一端开设有树苗孔(3)，所述箱体(1)的表面开设有通风孔(4)，所述通风孔(4)的表面设置有滤网(5)，所述箱体(1)的内部固定连接有导流管(6)，所述导流管(6)的一端活动连接有雾化喷头(7)，所述箱体(1)内部靠近雾化喷头(7)的一端活动连接有喷药孔(8)，所述箱体(1)的一端固定连接有固定块(9)，所述固定块(9)的表面插接有松紧带(10)，所述松紧带(10)的一端固定连接有帆布(11)，所述箱体(1)表面靠近固定块(9)的一端固定连接有蓄水箱(12)，所述蓄水箱(12)的一端开设有进水口(13)，所述进水口(13)的表面套接有固定环(14)，所述固定环(14)的表面插接有固定螺丝(15)，所述固定螺丝(15)的表面螺纹连接有螺母(16)。
【CN209473242U】一种喷灌装置【专利】

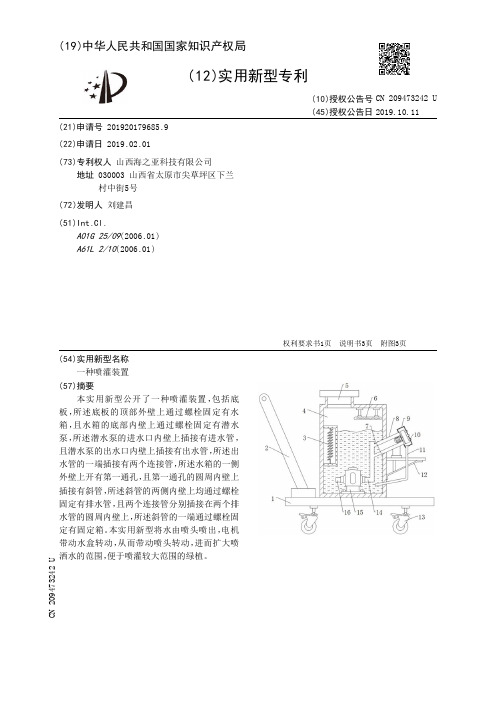

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920179685.9(22)申请日 2019.02.01(73)专利权人 山西海之亚科技有限公司地址 030003 山西省太原市尖草坪区下兰村中街5号(72)发明人 刘建昌 (51)Int.Cl.A01G 25/09(2006.01)A61L 2/10(2006.01)(54)实用新型名称一种喷灌装置(57)摘要本实用新型公开了一种喷灌装置，包括底板，所述底板的顶部外壁上通过螺栓固定有水箱，且水箱的底部内壁上通过螺栓固定有潜水泵，所述潜水泵的进水口内壁上插接有进水管，且潜水泵的出水口内壁上插接有出水管，所述出水管的一端插接有两个连接管，所述水箱的一侧外壁上开有第一通孔，且第一通孔的圆周内壁上插接有斜管，所述斜管的两侧内壁上均通过螺栓固定有排水管，且两个连接管分别插接在两个排水管的圆周内壁上，所述斜管的一端通过螺栓固定有固定箱。
本实用新型将水由喷头喷出，电机带动水盒转动，从而带动喷头转动，进而扩大喷洒水的范围，便于喷灌较大范围的绿植。
权利要求书1页 说明书3页 附图3页CN 209473242 U 2019.10.11C N 209473242U权 利 要 求 书1/1页CN 209473242 U1.一种喷灌装置，包括底板(1)，其特征在于，所述底板(1)的顶部外壁上通过螺栓固定有水箱(4)，且水箱(4)的底部内壁上通过螺栓固定有潜水泵(15)，所述潜水泵(15)的进水口内壁上插接有进水管(16)，且潜水泵(15)的出水口内壁上插接有出水管(14)，所述出水管(14)的一端插接有两个连接管(7)，所述水箱(4)的一侧外壁上开有第一通孔，且第一通孔的圆周内壁上插接有斜管(8)，所述斜管(8)的两侧内壁上均通过螺栓固定有排水管(17)，且两个连接管(7)分别插接在两个排水管(17)的圆周内壁上，所述斜管(8)的一端通过螺栓固定有固定箱(9)，且两个排水管(17)的一端与固定箱(9)的内部相连通，所述斜管(8)的一侧内壁靠近固定箱(9)的位置设有喷水机构，且喷水机构包括电机(18)。
【CN209463073U】一种育苗用的节水喷灌装置【专利】
( 12 )实 用新型专利
(21)申请号 201920072901 .X
(22)申请日 2019 .01 .15
(73)专利权人 杨庆余 地址 122000 辽宁省朝阳市双塔区珠江路 三段3号楼5单元802室
(72)发明人 杨庆余
(74)专利代理机构 北京科家知识产权代理事务 所(普通合伙) 11427
实用新型内容 [0004] (一)解决的技术问题 [0005] 针对现有技术的不足，本实用新型提供了一种育苗用的节水喷灌装置，解决了上 述背景技术中提出的问题。 [0006] (二)技术方案 [0007] 为实现以上目的，本实用新型通过以下技术方案予以实现：一种育苗用的节水喷 灌装置，包括灌溉箱体，所述灌溉箱体的内壁固定连接有隔层板，所述隔层板将灌溉箱体的 内部分割成上空腔和下空腔，所述下空腔的内壁固定连接有隔腔板，所述隔腔板将下空腔 的内部分割成积水空腔和水泵空腔，所述水泵空腔的内底壁固定连接有水泵，所述水泵的 输入端固定连接有吸水管 ，所述水泵的 输出端固定连接有出水管 ，所述出水管的 一 侧固定 连接有竖立管 ，所述竖立管的 顶端固定连接有出水头 ，所述灌溉箱体一 侧的 顶部固定连接 有固定接口 ，所述固定接口的 底部固定连接有软管 ，所述软管的一端固定连接有水龙头接 口 ，所述固定接口的顶部固定连接有金属水管 ，所述金属水管的外表面固定连接有喷头 ，所 述灌溉箱体另一侧的顶部固定连接有固定堵口 ，所述固定接口的上方固定连接有阀门。 [0008] 可选的，所述灌溉箱体一侧的中部固定连接有提手，所述提手数量为两个，两个所 述提手的外表面均固定连接有橡胶套，且两个所述提手以灌溉箱体的中心线呈对称设置。 [0009] 可选的，所述灌溉箱体底部的四角处均固定连接有移动轮，所述灌溉箱体的底部 靠近移动轮的一侧固定连接有伸缩杆。 [0010] 可选的，所述隔层板的上表面固定连接有渗水海绵，所述隔层板的内部固定连接 有漏水孔 ，所述漏水孔的 数量为若干个 ，所述漏水孔以 矩形阵 列的 形式开设于隔 层板的内 部。
【CN209563296U】一种园林用观赏花草浇灌装置【专利】

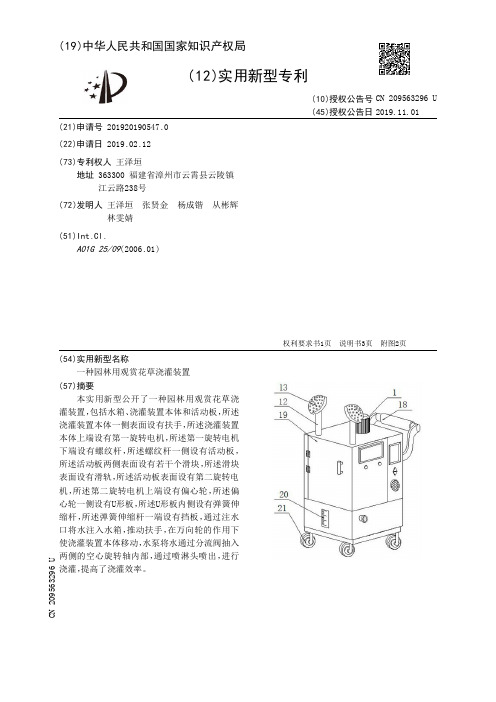

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920190547.0(22)申请日 2019.02.12(73)专利权人 王泽垣地址 363300 福建省漳州市云霄县云陵镇江云路238号(72)发明人 王泽垣 张贤金 杨成锴 从彬辉 林雯婧 (51)Int.Cl.A01G 25/09(2006.01)(54)实用新型名称一种园林用观赏花草浇灌装置(57)摘要本实用新型公开了一种园林用观赏花草浇灌装置，包括水箱、浇灌装置本体和活动板，所述浇灌装置本体一侧表面设有扶手，所述浇灌装置本体上端设有第一旋转电机，所述第一旋转电机下端设有螺纹杆，所述螺纹杆一侧设有活动板，所述活动板两侧表面设有若干个滑块，所述滑块表面设有滑轨，所述活动板表面设有第二旋转电机，所述第二旋转电机上端设有偏心轮，所述偏心轮一侧设有U形板，所述U形板内侧设有弹簧伸缩杆，所述弹簧伸缩杆一端设有挡板，通过注水口将水注入水箱，推动扶手，在万向轮的作用下使浇灌装置本体移动，水泵将水通过分流阀抽入两侧的空心旋转轴内部，通过喷淋头喷出，进行浇灌，提高了浇灌效率。
权利要求书1页 说明书3页 附图2页CN 209563296 U 2019.11.01C N 209563296U权 利 要 求 书1/1页CN 209563296 U1.一种园林用观赏花草浇灌装置，包括水箱（6）、浇灌装置本体（19）和活动板（10），其特征在于，所述浇灌装置本体（19）一侧表面设有扶手（18），所述浇灌装置本体（19）上端设有第一旋转电机（1），所述第一旋转电机（1）下端设有螺纹杆（4），所述螺纹杆（4）一侧设有活动板（10），所述活动板（10）两侧表面设有若干个滑块（3），所述滑块（3）表面设有滑轨（9），所述活动板（10）表面设有第二旋转电机（15），所述第二旋转电机（15）上端设有偏心轮（14），所述偏心轮（14）一侧设有U形板（11），所述U形板（11）内侧设有弹簧伸缩杆（16），所述弹簧伸缩杆（16）一端设有挡板（17），所述挡板（17）两侧均设有扇形齿轮（2），所述扇形齿轮（2）内侧设有空心旋转轴（12），所述空心旋转轴（12）一端设有喷淋头（13），所述活动板（10）下端设有分流阀（5），所述分流阀（5）下端设有水箱（6），所述水箱（6）内部设有水泵（7），所述水箱（6）一侧表面设有液位观察窗（20），所述水箱（6）下端设有若干个万向轮（21），所述水箱（6）另一侧表面设有注水口（8）。
【CN209518041U】一种园林节水灌溉系统【专利】

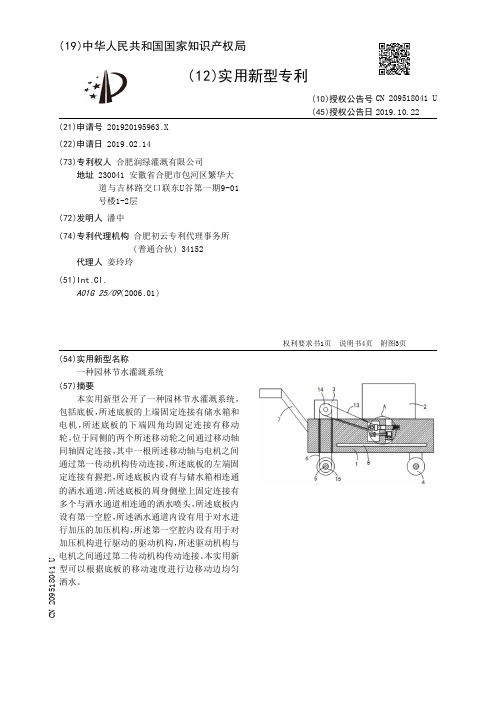

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920195963.X(22)申请日 2019.02.14(73)专利权人 合肥润绿灌溉有限公司地址 230041 安徽省合肥市包河区繁华大道与吉林路交口联东U谷第一期9-01号楼1-2层(72)发明人 潘中 (74)专利代理机构 合肥初云专利代理事务所(普通合伙) 34152代理人 姜玲玲(51)Int.Cl.A01G 25/09(2006.01)(54)实用新型名称一种园林节水灌溉系统(57)摘要本实用新型公开了一种园林节水灌溉系统，包括底板，所述底板的上端固定连接有储水箱和电机，所述底板的下端四角均固定连接有移动轮，位于同侧的两个所述移动轮之间通过移动轴同轴固定连接，其中一根所述移动轴与电机之间通过第一传动机构传动连接，所述底板的左端固定连接有握把，所述底板内设有与储水箱相连通的洒水通道，所述底板的周身侧壁上固定连接有多个与洒水通道相连通的洒水喷头，所述底板内设有第一空腔，所述洒水通道内设有用于对水进行加压的加压机构，所述第一空腔内设有用于对加压机构进行驱动的驱动机构，所述驱动机构与电机之间通过第二传动机构传动连接。
本实用新型可以根据底板的移动速度进行边移动边均匀洒水。
权利要求书1页 说明书4页 附图3页CN 209518041 U 2019.10.22C N 209518041U权 利 要 求 书1/1页CN 209518041 U1.一种园林节水灌溉系统，包括底板(1)，其特征在于，所述底板(1)的上端固定连接有储水箱(2)和电机(3)，所述底板(1)的下端四角均固定连接有移动轮(4)，位于同侧的两个所述移动轮(4)之间通过移动轴(5)同轴固定连接，其中一根所述移动轴(5)与电机(3)之间通过第一传动机构(6)传动连接，所述底板(1)的左端固定连接有握把(7)，所述底板(1)内设有与储水箱(2)相连通的洒水通道(8)，所述底板(1)的周身侧壁上固定连接有多个与洒水通道(8)相连通的洒水喷头(9)，所述底板(1)内设有第一空腔(10)，所述洒水通道(8)内设有用于对水进行加压的加压机构(11)，所述第一空腔(10)内设有用于对加压机构(11)进行驱动的驱动机构(12)，所述驱动机构(12)与电机(3)之间通过第二传动机构(13)传动连接。
【CN209594466U】一种园林绿化养护装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920258472.5(22)申请日 2019.02.28(73)专利权人 李松地址 251100 山东省德州市齐河县胡官屯镇胡官屯村372号(72)发明人 李松 李明钰 王鹏 (74)专利代理机构 北京华仲龙腾专利代理事务所(普通合伙) 11548代理人 李静(51)Int.Cl.A01G 25/09(2006.01)A01M 7/00(2006.01)B01F 7/18(2006.01)(54)实用新型名称一种园林绿化养护装置(57)摘要本实用新型涉及园林养护设备技术领域，具体是一种园林绿化养护装置，包括水箱箱体、进水口、盖板、搅拌叶片、搅拌轴、传动箱、万向轮、水泵和喷水管；搅拌轴向下延伸至传动箱内，搅拌轴的底端转动安装在传动箱的底部内壁；搅拌轴右端面开设有安装槽，安装槽内安装有防撞轮；传动箱前后方向上转动安装有踏板轴，踏板轴前端焊接固定有踏板，踏板轴焊接固定有踏板轴传动皮带轮，踏板轴传动皮带轮与从动皮带轮传动连接，从动皮带轮焊接固定在从动轴上，从动轴前后两端分别转动安装在传动箱的前后内壁，从动轴与搅拌轴传动连接。
本实用新型结构简单、造价低廉，兼具喷洒、搅拌、防撞的功能，节能环保，实用性强。
权利要求书1页 说明书3页 附图2页CN 209594466 U 2019.11.08C N 209594466U权 利 要 求 书1/1页CN 209594466 U1.一种园林绿化养护装置，包括水箱箱体（1）、进水口（2）、盖板（3）、搅拌叶片（4）、搅拌轴（5）、传动箱（6）、万向轮（7）、水泵（8）和喷水管（9），水箱箱体（1）上端面开设有进水口（2），进水口（2）通过盖板（3）密封，水箱箱体（1）下端面焊接固定在传动箱（6）上，水箱箱体（1）右侧设置有水泵（8），水箱箱体（1）与水泵（8）连通，水泵（8）右侧安装有喷水管（9），水箱箱体（1）内部空腔设置有搅拌叶片（4），搅拌叶片（4）焊接固定在搅拌轴（5）上，其特征在于：搅拌轴（5）向下延伸至传动箱（6）内，搅拌轴（5）的底端转动安装在传动箱（6）的底部内壁；搅拌轴（5）右端面开设有安装槽（10），安装槽（10）内安装有防撞轮（11）；传动箱（6）前后方向上转动安装有踏板轴（12），踏板轴（12）前端焊接固定有踏板（13），踏板轴（12）中部位于传动箱（6）内部空腔且焊接固定有踏板轴传动皮带轮（14），踏板轴传动皮带轮（14）与从动皮带轮（17）传动连接，从动皮带轮（17）位于踏板轴传动皮带轮（14）左侧且焊接固定在从动轴（16）上，从动轴（16）前后两端分别转动安装在传动箱（6）的前后内壁，从动轴（16）与搅拌轴（5）传动连接。
【CN209498130U】一种屋顶绿化灌溉装置【专利】
4 .根据权利要求1所述的一种屋顶绿化灌溉装置，其特征在于，所述滑杆(5)的外侧活 动套设有盖板(13) ，且盖板(13)的外侧固定连接在套筒(4)的内壁上。
(72)发明人 陈嘉圣 陈望 林清花
(51)Int .Cl . A01G 25/02(2006 .01)
(10)授权公告号 CN 209498130 U (45)授权公告日 2019.10.18
( 54 )实用新型名称 一种屋顶绿化灌溉装置
( 57 )摘要 本实用新型公开了一种屋顶绿化灌溉装置，
包括底座和固定连接在底座上的箱体，所述箱体 的顶部一侧开设有安装孔 ，安装孔内焊接有套 筒 ，套筒的 顶侧为开口 设置 ，且套筒的 底侧延 伸 至箱体内 ，套筒内设有竖直设置的滑杆，滑杆的 底端焊接有多个支架，且多个支架的底端焊接有 同一个安装环 ，安装环的底侧固定连接有橡胶 垫 ，套筒的底侧和橡胶垫的底侧均开设有圆形 孔 ，安装环的 底部 和套筒的 底部均焊接有螺杆 ， 螺杆的外侧套设有密封垫，密封垫与对应的圆形 孔 相配合 ，底座的 顶部一 侧固定安装有截止阀 。 本实 用新型设计合理 ，制造成本低 ，便于增加箱 体内的 气压 ，方便人 们进行浇灌工作 ，适 用于家 庭和小面积灌溉作业使用。
实用新型内容 [0004] 本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种屋顶绿化灌 溉装置。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种屋顶绿化灌溉装置，包括底座和固定连接在底座上的箱体，所述箱体的顶部 一侧开设有安装孔，所述安装孔内焊接有套筒，所述套筒的顶侧为开口设置，且套筒的底侧 延伸至箱体内 ，所述套筒内设有竖直设置的滑杆 ，所述滑杆的底端焊接有多个支架 ，且多个 支架的底端焊接有同一个安装环； [0007] 所述安装环的底侧固定连接有橡胶垫，所述套筒的底侧和橡胶垫的底侧均开设有 圆形孔，所述安装环的底部和套筒的底部均焊接有螺杆，所述螺杆的外侧套设有密封垫，所 述密封垫与对应的圆形孔相配合。 [0008] 优选的，所述底座的顶部一侧固定安装有截止阀 ，截止阀的进水口与箱体之间连 接有同一个出水管，截止阀的出水口上连接有软管的一端，软管的另一端安装有喷头。 [0009] 优选的，所述套筒的底部内壁上焊接有弹簧，弹簧的顶端连接在橡胶垫上。 [0010] 优选的，所述滑杆的外侧活动套设有盖板，且盖板的外侧固定连接在套筒的内壁
【CN209489270U】一种园林节水灌溉装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920198916.0(22)申请日 2019.02.15(73)专利权人 郑凤群地址 271104 山东省莱芜市钢城区城乡建设局(72)发明人 郑凤群 (51)Int.Cl.A01G 25/02(2006.01)A01M 7/00(2006.01)E03B 3/06(2006.01)(54)实用新型名称一种园林节水灌溉装置(57)摘要本实用新型公开了一种园林节水灌溉装置，包括储水箱、扰流箱、集水箱和支架，所述扰流箱位于储水箱上方，所述集水箱位于储水箱下方，所述支架固定连接于集水箱下端，所述扰流箱上端连接有上固定板，所述扰流箱内部设置有搅拌杆，所述上固定板上端设置有电机，所述电机一端连接有联轴器，所述电机通过联轴器与搅拌杆连接，所述扰流箱与储水箱之间连接有一号滤板，所述储水箱内部设置有一号泵机，所述一号泵机一端连接有导流管且导流管设置于储水箱外侧，所述导流管一端连接有喷口，本实用新型通过在扰流箱内部设置搅拌杆，可对由加药口添加后的药物等进行混合搅拌，提高均匀度，并且可对回收水源进行扰流沉淀，使用效果增强。
权利要求书1页 说明书3页 附图2页CN 209489270 U 2019.10.15C N 209489270U权 利 要 求 书1/1页CN 209489270 U1.一种园林节水灌溉装置，包括储水箱（1）、扰流箱（2）、集水箱（3）和支架（4），所述扰流箱（2）位于储水箱（1）上方，所述集水箱（3）位于储水箱（1）下方，所述支架（4）固定连接于集水箱（3）下端，其特征在于：所述扰流箱（2）上端连接有上固定板（9），所述扰流箱（2）内部设置有搅拌杆（7），所述上固定板（9）上端设置有电机（5），所述电机（5）一端连接有联轴器（6），所述电机（5）通过联轴器（6）与搅拌杆（7）连接，所述扰流箱（2）与储水箱（1）之间连接有一号滤板（19），所述储水箱（1）内部设置有一号泵机（11），所述一号泵机（11）一端连接有导流管（12）且导流管（12）设置于储水箱（1）外侧，所述导流管（12）一端连接有喷口（14），所述导流管（12）一侧连接有二号控制阀（23），所述储水箱（1）下端与集水箱（3）之间连接有下底板（10）且支架（4）连接于下底板（10）下端，所述扰流箱（2）上端设置有注水口（8），所述集水箱（3）内部设置有二号泵机（16），所述二号泵机（16）一端连接有回流管（17）且回流管（17）另一端与注水口（8）连接，所述回流管（17）一侧连接有一号控制阀（18）。
【CN209845717U】一种中草药种植用施肥装置【专利】
