大对数电缆及配线架施工方法ppt课件
大对数语音电缆线序
大对数语音电缆线序基本以25对为基本单元，线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，即所有的线对1～25对的排序为白蓝、白橙、白绿、白棕、白灰;红蓝、红橙、红绿、红棕、红灰;……紫蓝、紫橙、紫绿、紫棕、紫灰。
1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰************************２００对的电缆，进入机房，分了好多对数，分４组，现在怎么在１１０配线架打线，问一下有什么规则还有，没对里都有好多重色的，如果我着端打了，电信局那端也应该是对着的吗，那又是怎么对上的呢我说大哥你说的200对的电缆要打在110配线架上,应该按照行业的标准来做啊!你是不是第一做啊!电缆的具体分法为:白、红、黑、黄、紫打头，蓝、桔、绿、棕、灰为铺色，也就四楼给你发的图片那样分啊！！是主扎，再主色，再辅色***********************注意：你这是电信上的电缆，外皮要剥掉半米以上才能看出线对，小心不要将线对弄散了！**********************色谱扎带为：蓝白、橙白、绿白、棕白、灰白、蓝红、橙红、绿红每个色谱扎带里包有25对先蓝白：为1-25的线序橙白：为26-50的线序绿白：为51-75的线序棕白：为76-100的线序灰白：为101-125的线序蓝红：为126-150的线序橙红：为151-175的线序绿红：为178-200的线序而每个25对电缆中的色谱为：A线：白、红、黑、黄、紫B线：蓝、橙、绿、棕、灰组成的，每个25对线中的线序依次为：白蓝、白橙、白绿、白棕、白灰、红蓝、红橙、红绿、红棕、红灰、黑蓝、黑橙、黑绿、黑棕、黑灰、黄蓝、黄橙、黄绿、黄棕、黄灰、紫蓝、紫橙、紫绿、紫棕、紫灰************************需要补充一句，25对中，每5对B线始终为蓝、橙、绿、棕、灰，A线为白蓝、白橙、白绿、白棕、白灰等，即第一对为白蓝、蓝，第2 5对为紫灰、灰。
110语音配线架的线缆打法图解
110语音配线架
（1）将配线架固定到机柜合适位置；
（2）从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并留出大约25厘米的大对数电缆，用电工刀或剪刀把大对数电缆的外皮剥去（如图1所示），使用绑扎带固定好电缆，将电缆穿过110语音配线架一侧的进线孔，摆放至配线架打线处（如图2所示）；
图1
图2
（3）25对线缆进行线序排线，首先进行主色分配，再按配色分配，标准物分配原则如下述：
通信电缆色谱排列：
线缆主色为：白、红、黑、黄、紫
线缆配色为：蓝、橙、绿、棕、灰
一组线缆为25对，以色带来分组，一共有25组分别为:
①（白蓝、白橙、白绿、白棕、白灰蓝、黑橙、黑绿、黑棕、黑灰）
④（黄蓝、黄橙、黄绿、黄棕、黄灰）
⑤（紫蓝、紫橙、紫绿、紫棕、紫灰）
1－25对线为第一小组，用白蓝相间的色带缠绕。
26－50对线为第二小组，用白橙相间的色带缠绕。
51－75对线为第三小组，用白绿相间的色带缠绕。
76－100对线为第四小组，用白棕相间的色带缠绕。
此100对线为1大组用白兰相间的色带把4小组缠绕在一起，200对、300对、400对。。。。。。。。2400对以此类推，分组后效果如图3与图4。
图3
图4
（4）根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内（如图5所示），然后使用110打线工具固定线对连接，同时将伸出槽位外多余的导线截断。注意：刀要与配线架垂直，刀口向外，如图6所示。
图5
图6
（5）然后准备5对打线工具和110连接块（如图7所示），接连接块放入5对打线工具中（如图8所示），把连接块垂直压入槽内（如图9所示），并贴上编号标签，注意连接端子的组合是：在25对的110配线架基座上安装时，应选择5个4对连接块和1个5对连接块，或7个3对连接块和1个4对连接块。从左到右完成白区、红区、黑区、黄区和紫区的安装。这与25对大对数电缆的安装色序一致。完成后的效果图如图10所示。
任务二 总配线架操作24页PPT
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
任务二
总配线架操作 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。—乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
语音配线架大对数电缆线序
语音配线架大对数电缆线序正文：通常HYA通信电缆分为：10对，20对，30对，50对，100对，200对，300对。
2400对，我们公司常用：25对，50对，100对。
5种主色：白色、红色、黑色、黄色、紫色5种辅色：兰色、桔色、绿色、棕色、灰色通信电缆线序色谱认识举例说明：10对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对通信电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对通信电缆色谱线序说明：30对的通信电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰”标识线缠着的，另有5对线用“白桔”标识缠着！（注意：这25对用“白兰”色环标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：这5对有”白桔”标识缠着）21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对通信电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰”标识线缠着的！！后25对是用“白桔”标识线缠着的！！（注意：这25对用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对通信电缆色谱线序表说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！（注意：用“白兰”标识线缠着）1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰（注意：用“白桔”标识线缠着）26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰（注意：用“白绿”标识线缠着）51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰（注意：用“白棕”标识线缠着）76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对通信电缆色谱线序表(大对数电缆)说明：100对的通信电缆里有4种标识线，第一的25对是用“白兰”标识线缠着的！！第二的25对是用“白桔”标识线缠着的！第三的25对是用“白绿”标识线缠着的！第四的25对是用“白棕”标识线缠着的！第五的25对是用“白灰”标识线缠着的！第六的25对是用“红兰”标识线缠着的！第七的25对是用“红桔”标识线缠着的！第八的25对是用“红绿”标识线缠着的！。
综合布线系统水晶头、模块、大对数操作指南
线缆
图10-9 模块刀片压线前位置图
图10-10 模块刀片压线后位置图
• ③ 打线 • 制作信息模块时，在双绞线压接处不能拧、撕，防止有断
线的伤痕；使用压线工具压接要压实，不能有松动，如图 3所示；打好后的信息模块如图4所示。
图3
图4
图10-11
图10-12
图10-13
110配线系统构成 IBDN 110配线系统主要由配线架、连接块、线缆管理槽、标签、胶条等 组成。（1）100对或300对110配线架，如图1所示；
颜色 紫 绿 黄 棕 白 灰 蓝 红 橙
功能 公用主设备（PBX、LANS、MUX） 公共网连接（例公共网络和辅助设备）
辅助的和综合的设备 建筑群主干网 一级主干网 二级主干网 水平布线
重要电话设备或为将来预留 分界点（例公共网终接点）
表2 统一色标规定
注：在建筑群主干网中，棕色可用白色和灰色取代
（a）使用剥线工具剥线
（b）剥开外绝缘护套
图10-2 剥开外绝缘护套
第二步：拆开4对双绞线 将端头已经剥去外皮的双绞线按照对应颜色拆开成为4对单绞线。拆开4对单
绞线时，必须按照绞绕顺序慢慢拆开，同时保护2根单绞线不被拆开和保持比较大的 曲率半径，如图10-3所示正确的操作结果。不能强行拆散或者硬折线对，形成比较小 的曲率半径。如图10-4表示已经将一对绞线硬折成很小的曲率半径。
图1 100对或300对110配线架
（2）4线对连接块、5线对连接块，如图2所示。
图2 4对或5对连接块 （3）胶条和标签条，用于标注各连接块的信息，如图3所示。
图3 胶条和标签条
（4）线缆管理槽和线缆管理环，安装在配线架上用于整理和固定线缆， 如图4所示。
通信电缆线路常用施工图纸PPT课件
主干电缆工程施工图——管路图
第3页/共8页
主干电缆工程施工图 ——总配线架及交接箱上列图
第4页/共8页
配线电缆工程施工图
主要内容
配线电缆工程施工图设计一般有新建配线区和调改配 线区两种。新建配线区配线电缆施工图原则上以一个交接 箱为单位作为一个设计本。 我国一般采用以下三种配线电缆的建筑方式： 架空电缆、墙壁电缆、地下配线 通信电缆线路工程配线电缆工程施工图主要包括： 配线电缆施工图、配线电缆管路图、交接箱上列图等。
第5页/共8页
本讲小结
• 通信电缆线路工程常用施工图纸 • 主干电缆线路工程施工图纸 • 配线电缆工程施工图纸
第6页/共8页ຫໍສະໝຸດ 习题• 通信电缆线路常用施工图纸有哪些？ • 如何规范绘制施工图纸？
第7页/共8页
感谢您的观看！
第8页/共8页
主干电缆工程施工图
主要内容

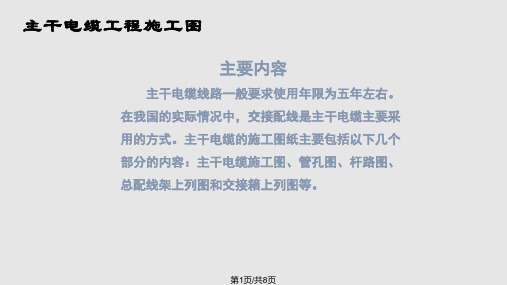

主干电缆线路一般要求使用年限为五年左右。 在我国的实际情况中，交接配线是主干电缆主要采 用的方式。主干电缆的施工图纸主要包括以下几个 部分的内容：主干电缆施工图、管孔图、杆路图、 总配线架上列图和交接箱上列图等。
