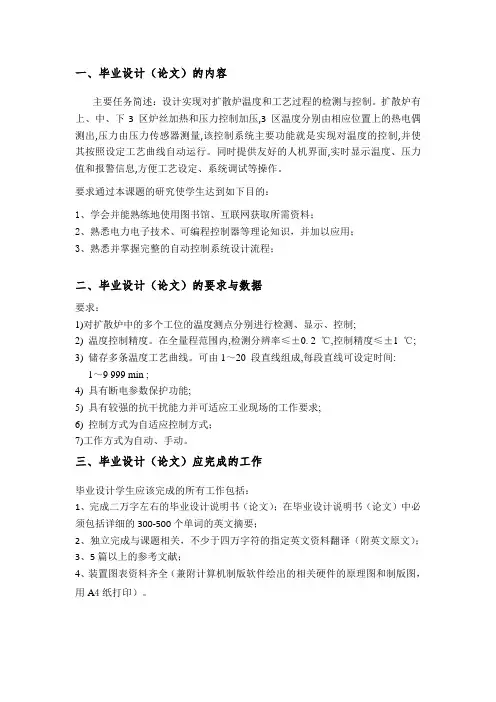

扩散炉智能控制系统设计任务书

一、毕业设计（论文）的内容主要任务简述：设计实现对扩散炉温度和工艺过程的检测与控制。

扩散炉有上、中、下3 区炉丝加热和压力控制加压,3 区温度分别由相应位置上的热电偶测出,压力由压力传感器测量,该控制系统主要功能就是实现对温度的控制,并使其按照设定工艺曲线自动运行。

同时提供友好的人机界面,实时显示温度、压力值和报警信息,方便工艺设定、系统调试等操作。

要求通过本课题的研究使学生达到如下目的：1、学会并能熟练地使用图书馆、互联网获取所需资料；2、熟悉电力电子技术、可编程控制器等理论知识，并加以应用；3、熟悉并掌握完整的自动控制系统设计流程；二、毕业设计（论文）的要求与数据要求：1)对扩散炉中的多个工位的温度测点分别进行检测、显示、控制;2) 温度控制精度。

在全量程范围内,检测分辨率≤±0. 2 ℃,控制精度≤±1 ℃;3) 储存多条温度工艺曲线。

可由1～20 段直线组成,每段直线可设定时间:1～9 999 min ;4) 具有断电参数保护功能;5) 具有较强的抗干扰能力并可适应工业现场的工作要求;6) 控制方式为自适应控制方式；7)工作方式为自动、手动。

三、毕业设计（论文）应完成的工作毕业设计学生应该完成的所有工作包括：1、完成二万字左右的毕业设计说明书（论文）；在毕业设计说明书（论文）中必须包括详细的300-500个单词的英文摘要；2、独立完成与课题相关，不少于四万字符的指定英文资料翻译（附英文原文）；3、5篇以上的参考文献；4、装置图表资料齐全（兼附计算机制版软件绘出的相关硬件的原理图和制版图，用A4纸打印）。

四、应收集的资料及主要参考文献[1] 王卫兵编著. PLC系统通信、扩展与网络互连技术[M].北京：机械工业出版社，2005[2] 滕福生编著. 电力系统调度自动化和能量管理系统[M].成都：四川大学出版社，2004[3] 熊信银，张步涵主编.电力系统工程基础[M].武汉：华中科技大学出版社，2003[4] 冯林桥等编著.电力系统及厂矿供电CAD技术[M].长沙：湖南大学出版社，2004[5] 刘玉英主编.程序设计基础．C++[M].北京：人民邮电出版社，2006[6] 徐新华著.图形用户界面编程技术[M].北京：清华大学出版社，2000[7] 罗钰玲主编.电力系统微机继电保护[M].北京：人民邮电出版社，2005[8] 韩肖清编著.电力系统运行控制与调度[M].北京：中国水利水电出版社，1996[9] 韩富春编著.电力系统自动化技术[M].北京：中国水利水电出版社，2003[10] Željko Bogdan, Mislav Cehil and Damir Kopjar. Power system optimization [C].Energy, 2007.32(6): 955-960五、试验、测试、试制加工所需主要仪器设备及条件1、PLC及其扩展模块、；2、固态继电器；3、单片机开发系统；4、功率电阻、压力传感器；5、相关设备；6、开关电源一套。

扩散炉智能控制系统的设计和应用

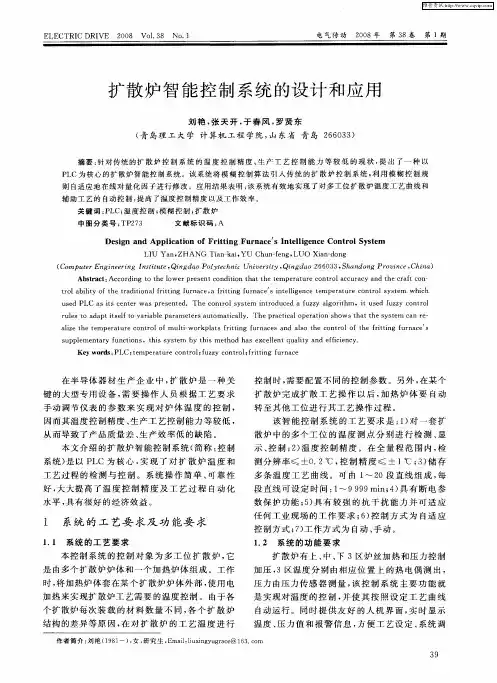

扩散炉智能控制系统的设计和应用摘要：针对传统的扩散炉控制系统的温度控制精度、生产工艺控制能力等较低的现状, 提出了一种以PLC 为核心的扩散炉智能控制系统。

该系统将模糊控制算法引入传统的扩散炉控制系统, 利用模糊控制规则自适应地在线对量化因子进行修改。

应用结果表明: 该系统有效地实现了对多工位扩散炉温度工艺曲线和辅助工艺的自动控制, 提高了温度控制精度以及工作效率。

关键词：扩散炉、控制、应用前言：在扩散炉智能控制系统中, 需要使用电加热来实现对扩散炉工艺需要的温度控制, 使其按照工艺要求达到并保持在某一温度设定值, 而且控制过程中, 对象温度的稳定性和精度要求都很高. 常用的调节温度的方法有继电式调温、调压器调压调温和电子式( 多用可控硅) 移相调压调温等几种.可控硅作为电力电子器件, 已被广泛的运用在控制领域. 可控硅调压调温的特点是体积小、无噪声、调节方便、控制精度高, 但会对电网产生一定影响, 适用于小功率加热器. 笔者提出的扩散炉智能控制系统中可控硅移相触发电路以 T CA785 为核心, 设计了加热炉炉体的炉口、炉中、炉尾的温度控制电路, 实际运行表明该电路设计简单, 控制效果好.一、系统的工艺要求1. 1系统的工艺要求本控制系统的控制对象为多工位扩散炉, 它是由多个扩散炉炉体和一个加热炉体组成。

工作时, 将加热炉体套在某个扩散炉炉体外部, 使用电加热来实现扩散炉工艺需要的温度控制。

由于各个扩散炉每次装载的材料数量不同, 各个扩散炉结构的差异等原因, 在对扩散炉的工艺温度进行控制时, 需要配置不同的控制参数。

另外, 在某个扩散炉完成扩散工艺操作以后, 加热炉体要自动转至其他工位进行其工艺操作过程。

该智能控制系统的工艺要求是: 1) 对一套扩散炉中的多个工位的温度测点分别进行检测、显示、控制; 2) 温度控制精度。

在全量程范围内, 检测分辨率≤±0. 2摄氏度 , 控制精度≤±1) 储存多条温度工艺曲线。

扩散炉智能控制系统的设计和应用

中图分类号：２３ＴＰ７文献标识码：Ａ
ＤｅｉｎａｐｉａｉｎｏｉｔｎｒｃｎｔｌｉｅｃｎｔｏｙｔｍｓｇｎｄＡｐｌｃｔｏｆＦｒｔｉｇＦｕｎａｅｓＩｅｌｇｎｅＣｏｒｌＳｓｅ
该智能控制系统的工艺要求是：）一套扩１对
手动调节仪表的参数来实现对炉体温度的控制，
因而其温度控制精度、产工艺控制能力等较低，生从而导致了产品质量差、生产效率低的缺陷。本文介绍的扩散炉智能控制系统（称：简控制系统）以ＰＣ为核心，现了对扩散炉温度和是Ｌ实工艺过程的检测与控制。系统操作简单、靠性可好，大提高了温度控制精度及工艺过程自动化大
ＬＩＹａＺＨＡＮＧａｋ，ＵＵｎ，Ｔｉｎ— ａｉＹＣｈｕｆｎＬＵ０ａｎｄｏｎ—ｅｇ，Ｘｉ — ｎｇ
（ｏｕｅｇｎｅｉｇＩｓｉｔ，ｎａｌｔｃｎｃＵｎｖｒｉｙ，ｎｄａ６０３ＳａｄｎｏｉｃＣｉａＣｍｐｔｒＥｎｉｅｒｎｎｔｔｅＱｉｇｄｏＰｏｙｅｈｉｕｉｅｓｔＱｉｇｏ２６３，ｈｎｏｇＰｒｖｎｅ，ｈｎ）
则自适应地在线对量化因子进行修改。应用结果表明：系统有效地实现了对多工位扩散炉温度工艺曲线和该辅助工艺的自动控制，高了温度控制精度以及工作效率。提关键词：Ｌ温度控制；糊控制；散炉ＰＣ；模扩

扩散炉温度控制

1．温度控制
2.1温度串级控制方式原理简述
所谓串级控制系统一般由主、副两个回路构成，被控量的反馈形成主回路，另外一个对被控量起主要影响的变量选做辅助变量形成副回路。

串级控制与单回路的区别在于副回路的给定值不是常量，而是变量，它的变化情况由被控量通过主调节回路来自动校正。

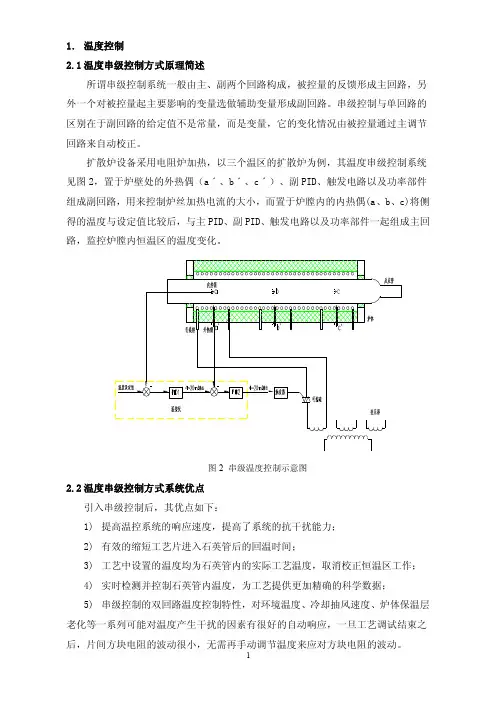

扩散炉设备采用电阻炉加热，以三个温区的扩散炉为例，其温度串级控制系统见图2，置于炉壁处的外热偶（aˊ、bˊ、cˊ）、副PID、触发电路以及功率部件组成副回路，用来控制炉丝加热电流的大小，而置于炉膛内的内热偶(a、b、c)将侧得的温度与设定值比较后，与主PID、副PID、触发电路以及功率部件一起组成主回路，监控炉膛内恒温区的温度变化。

图2 串级温度控制示意图
2.2温度串级控制方式系统优点
引入串级控制后，其优点如下：
1)提高温控系统的响应速度，提高了系统的抗干扰能力；
2)有效的缩短工艺片进入石英管后的回温时间；
3)工艺中设置的温度均为石英管内的实际工艺温度，取消校正恒温区工作；
4)实时检测并控制石英管内温度，为工艺提供更加精确的科学数据；
5)串级控制的双回路温度控制特性，对环境温度、冷却抽风速度、炉体保温层老化等一系列可能对温度产生干扰的因素有很好的自动响应，一旦工艺调试结束之
后，片间方块电阻的波动很小，无需再手动调节温度来应对方块电阻的波动。

1。

热处理电炉集散控制系统-热处理温度控制系统

热处理电炉集散控制系统概述本公司开发的热处理集散控制系统，采用了多项新技术、新产品、新观念，具有较高的测控指标和自动化水平，既适用于新建项目的电炉设备配套，也适用于传统热处理车间的技术改造。

特点主要功能及及特点主要功能1.适用于控制各种工业电炉（如井式炉、箱式炉、台车炉、罩式炉、真空炉等）自动实现所要求的控温工艺。

2.可同时控制1—32个温度点（根据电炉结构的复杂程度，控制1—32台电炉），支持同一电炉的多回路(多温区)同步调节，即分段同步控温，大幅度降低操作的复杂程度，提高控制效果。

3.RS—485工业现场总线结构，上、下位机分级控制。

4.关键硬件经过严格选型，上位机采用工业控制计算机；下位机采用可编程序且具有通讯功能的智能PID调节器（智能仪表）或测温模块。

5. 主回路调节采用可控硅或固态继电器模块无触点控制，控制精度高、运行可靠、无噪声。

6.系统的控制软件系为热处理车间“量身定做”的专业测控软件，充分考虑了各种热处理电炉运行、工件热处理各道工序的需求和特点，充分考虑了热处理行业的特点和各种个性化需求；具有很强的针对性。

7.工艺曲线图形化设置、管理与操作是本系统软件设计的一大特色。

操作人员通过上位机对电炉的管理（包括工艺曲线的设置、下传、启停等操作）变得十分简单。

目前的各种组态软件均难以实现本软件的此项功能指标。

8.自动记录过程控制曲线。

除温度曲线外，可选择工艺设定曲线和控温调节记录曲线。

对各电炉、各台智能仪表的工艺控制均有独立的记录曲线，记录文件可长期保存在硬盘中作为历史记录供随时调阅、打印。

9.除了通过调节加热功率按曲线规定控制升温、保温和降温，还可以使用单独的调节回路，按降温曲线实现“通风冷却”（如通过调节变频器、电动调节阀等调节冷风流量）的控制。

10. 完善的报警功能，具有报警事件自动记录功能，事件记录可长期保存。

11. 对关键参数设置、改动具有密码保护，只有设备管理员方可进行更改和设置。

扩散炉串级温度控制系统

扩散炉串级温度控制系统1 引言随着石油，煤炭等不可再生能源的大量使用，这些一次能源在不久的几十年至百年后会在地球上消失。

能源是人类社会之所以能够飞速发展的原因，随着石油，煤炭等一次能源的日益枯竭，能源危机也不断的向人类敲响了警钟。

人类急需一种替代能源，而且这种能源能够取之不竭，用之不尽。

太阳能无疑成为了首选，它有着别的能源很多所不具有的优势，所以近几十年来太阳能电池从实验室到工厂的大规模流水线生产，都说明太阳能是未来人类所赖以生存和发展的新能源！随着国内太阳能产业的不断发展壮大，国内太阳能设备的生产也变得越来越成熟。

整个电池片生产环节中扩散环节是形成P–N 结的过程，是整个电池片生产过程的核心环节。

对扩散过程的严格要求无疑是对扩散设备性能的严格要求。

扩散工艺过程中温度控制系统能否按照工艺过程良好的控温直接关系到扩散整个反应过程的质量好坏。

因此扩散设备的温度控制系统的优劣是衡量扩散设备性能的关键。

而衡量扩散设备优劣的关键则是其温度控制的性能。

2扩散炉温度控制系统2.1温度串级控制单元系统控制框图如下图Fig.1，Fig.2所示，工控机采用研华IPC610P计算机，显示器为工业一体化15〞触摸显示器，通讯接口为RS485，温度控制为SDC45A山武串级温控仪，触发器采用过零触发电路，功率部件由特种变压器，空气开关，交流接触器，熔断器，可控硅，等组合而成，加热炉为进口直径8mm电热线材绕制而成。

Fig.12.2控温原理炉腔中反应管内温度的稳定要靠调节炉管外炉丝的加热功率来控制。

就扩散炉的控温方式而言，炉壁上的热电偶测得的温度不能实时反应出反应管内的温度变化。

因此，相对于炉腔中温度的变化，温度调节系统的动作会有很大的滞后性。

为了提高回温及温度稳定的速度和温区稳定性，设备温度控制环节选用了控温性能好，响应速度快的双回路串级温度调节系统。

如图Fig.2所示，外热偶与炉腔垂直，五个温区分别用5支直径为0.5mm长130mm的S型热电偶。

扩散炉加热系统及pid控制分析
