[VIP专享]Protel 99 SE电路原理图与PCB设计及仿真

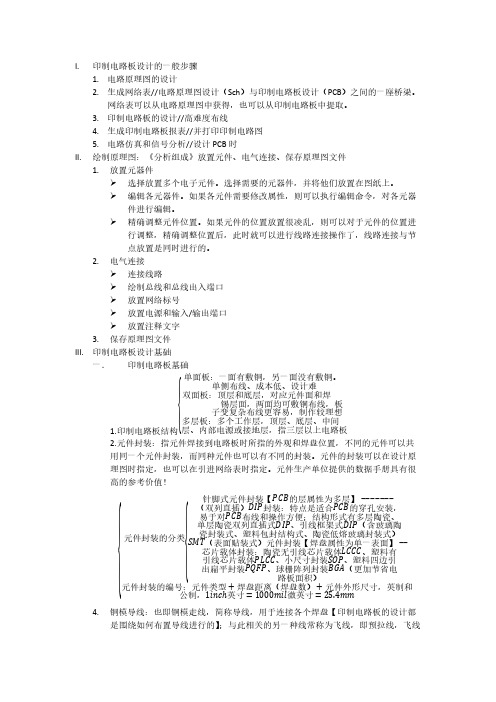

I.印制电路板设计的一般步骤1.电路原理图的设计2.生成网络表//电路原理图设计（Sch）与印制电路板设计（PCB）之间的一座桥梁。网络表可以从电路原理图中获得，也可以从印制电路板中提取。3.印制电路板的设计//高难度布线4.生成印制电路板报表//并打印印制电路图5.电路仿真和信号分析//设计PCB时II.绘制原理图：《分析组成》放置元件、电气连接、保存原理图文件1.放置元器件选择放置多个电子元件。选择需要的元器件，并将他们放置在图纸上。编辑各元器件。如果各元件需要修改属性，则可以执行编辑命令，对各元器件进行编辑。精确调整元件位置。如果元件的位置放置很凌乱，则可以对于元件的位置进行调整，精确调整位置后，此时就可以进行线路连接操作了，线路连接与节点放置是同时进行的。2.电气连接连接线路绘制总线和总线出入端口放置网络标号放置电源和输入/输出端口放置注释文字3.保存原理图文件III.印制电路板设计基础一．印制电路板基础

1.印制电路板结构{单面板：一面有敷铜，另一面没有敷铜。

单侧布线、成本低、设计难双面板：顶层和底层，对应元件面和焊

锡层面，两面均可敷铜布线，板

子变复杂布线更容易，制作较理想

多层板：多个工作层，顶层、底层、中间

层、内部电源或接地层，指三层以上电路板

2.元件封装：指元件焊接到电路板时所指的外观和焊盘位置，不同的元件可以共用同一个元件封装，而同种元件也可以有不同的封装。元件的封装可以在设计原理图时指定，也可以在引进网络表时指定。元件生产单位提供的数据手册具有很高的参考价值！{

元件封装的分类{

针脚式元件封装【𝑃𝐶𝐵的层属性为多层】‒‒‒‒‒‒‒

（双列直插）𝐷𝐼𝑃封装：特点是适合𝑃𝐶𝐵的穿孔安装，易于对𝑃𝐶𝐵布线和操作方便；结构形式有多层陶瓷、单层陶瓷双列直插式𝐷𝐼𝑃、引线框架式𝐷𝐼𝑃（含玻璃陶瓷封装式、塑料包封结构式、陶瓷低熔玻璃封装式）𝑆𝑀𝑇（表面贴装式）元件封装【焊盘属性为单一表面】‒‒芯片载体封装：陶瓷无引线芯片载体𝐿𝐶𝐶𝐶、塑料有引线芯片载体𝑃𝐿𝐶𝐶、小尺寸封装𝑆𝑂𝑃、塑料四边引出扁平封装𝑃𝑄𝐹𝑃、球栅阵列封装𝐵𝐺𝐴（更加节省电路板面积）元件封装的编号：元件类型+焊盘距离（焊盘数）+元件外形尺寸，英制和公制，1𝑖𝑛𝑐ℎ英寸=1000𝑚𝑖𝑙微英寸=25.4𝑚𝑚

Protel99SE高级教程电路图绘制PCB绘制高级设

2130011 0010 1010 1101 0001 0100 10111第2章电路原理图设计基础2.1.1电路原理图的设计步骤 2.1.1 印刷电路板设计的一般步骤 2.1.2 2.1.2 电路原理图设计的一般步骤2.2 图纸设置2.2.1 Document Options对话框2.2.22.2.2 图纸的大小与形状 2.2.3 图纸的网格2.2.42.2.4 图纸颜色 2.2.52.2.5 图纸边框 2.2.6 图纸标题栏2.3 光标设置32第2章电路原理图设计基础30011 0010 1010 1101 0001 0100 10113第2章电路原理图设计基础2.1.1电路原理图的设计步骤2.1.1 印刷电路板设计的一般步骤电路原理图设计（Sch ）：利用Protel Protel 99 SE99 SE的原理图设计系统，绘制完整的、正确的电路原理图。

产生网络表：根据电路原理图产生元件连接关系的文本文件。

印刷电路板设计（PCB ）：2134第2章电路原理图设计基础2.1.2 电路原理图设计的一般步骤2130011 0010 1010 1101 0001 0100 10115第2章电路原理图设计基础2.2 图纸设置2.2.1 Document Options对话框图纸设置主要是在Document Options对话框中进行。

欲打开Document Options 对话框，首先要新建或打开一个原理图文件。

第一种方法（新建原理图文件）：①在视图窗口打开Documents 文件夹。

②在窗口的空白处单击鼠标右键，在快捷菜单中选择New 。

图 2.2 新建文件的步骤2130011 0010 1010 1101 0001 0100 10116第2章电路原理图设计基础③系统弹出New Document对话框，在对话框中选择 Schematic DocumentSchematic Document图标，而后单击Ok 按钮。

教学课件 Protel 99 SE原理图及PCB设计实例教程(李晓虹)

2．常用的原理图元件库编辑器的设置
图4-5 Library Editor Workspace对话框
2．常用的原理图元件库编辑器的设置
图4-6 Preferences对话框
3．原理图元件库浏览器
任务二新原理图元件的绘制
• 1．1位七段数码管的绘制
图4-9 1位七段数码管
图4-13 放置一个引脚
任务一加载原理图元件库
• 1．原理图元件库
• C:\Program Files\ • Design Explorer 99 SE • \Library\Sch
• 2．加载原理图元件库的步骤
3．原理图元件库加载不了的解决方法
Protel 99 SE在WIN7、WIN8等系统中使用时，原理图元件库加载不了。可在同一Protel 99 SE界面下用主工具栏的打开按钮打开相应的原理图元件库，在其中找到相应的原理图元件放置到原理图中。
• 7．放置总线、总线分支和网络标号
• 8．放置电路的I/O端口
图2-19 Port（端口）属性对话框
任务三绘图工具的使用
•1．绘图工具栏
• 2．绘图工具栏的使用 • 1）绘制直线 • 2）绘制多边形 • 3）绘制椭圆弧线 • 4）绘制贝塞尔曲线
• 5）放置文字标注 • 6）放置文本框 • 7）绘制实心矩形 • 8）绘制圆角矩形 • 9）绘制椭圆 • 10）绘制圆饼
任务四系统参数设置
1．工具栏的显示设置
图1-15 PCB文件中工具栏的设置
2．对话框信息显示完整性的设置
• 3．设置系统字体
• 4．自动保存设置
小结
1. Protel 99 SE的正确安装。 2. Protel 99 SE的基本操作。 3. Protel 99 SE文件管理的各种操作。 4. Protel 99 SE的系统参数设置。

2Protel99电路原理图设计

1.2 Protel99se的组成系统 1.原理图设计系统 :Advanced Schematic 其主要由原理图编辑器 Sch及元件库编辑器SchLib组成。 2.印刷电路板设计系统:Advanced PCB 主要由印刷板编辑器PCB及元件封装编辑器PCBLib组成。 3.信号模拟仿真系统(基于SPICE仿真器)。 4.其它编辑系统等。
画图工具

2.放置文字：单击画图工具放置文字图标，出现带十字的光标，将其在要放字的地方单击，该处被放置一“Text”文字，双击此文字，出现文字设置对话框，如图1，按图进行文字输入及相应设置，按OK即告完成。
在此输入文字
1
设置文字颜色单击打开，可选择字体
文字属性对话框
元件属性对话框
元件布置参考图
2.7画连接导线

画线操作主要有
2.7.1 单击工具栏的画线标签，出现带十字线的光标，将其移动到元件的连接端，其会自动形成一连接黑点（热点，如图），单击左键开始画线，在拐弯处再单击一下左键，连接到另一个元件的端点时，又会出现一个黑点，单击左键，即完成一根导线的连接，由此可完成多根导线的连接，结束画线时，点鼠标右键。
2

3. 放置文本框单击画图工具放置文本框图标，出现带虚框和十字线的光标，在要放置文本框的地方
1
3

2.绘制电路原理图

2.1电路原理图绘制基本流程图
新建电路设计文件夹确定图纸样式
放置电路元件
编辑调整元件绘制连接导线输出文件报表
存盘打印
2.2 新建电路设计文件夹

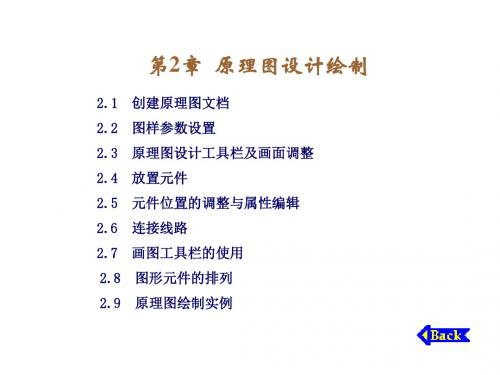

电子线路CADProtel 99SE第2章原理图设计绘制

二、“Sheet Option”（图样选项）在这里可以对图幅尺寸、方向等参数进行设置。 1．“Standard Style”（标准图样尺寸）
2．“Custom Style”（自定义图样尺寸）
用鼠标左键单击“Use Custom”前的复选框，使它前面的方框里出现“√”符号，即表示选中 “Custom Style”，如图2-10所示。
工具栏如图2-26所示。
３．“Drawing Tools”画图工具栏
打开／关闭“Drawing Tools”工具栏可以选择“View”菜单，然后在弹出的下拉菜单中选择“Toolbars”选项，之后在弹出的第二层下拉菜单中选择“ Drawing Tools”选项。也可按按下Ｖ键，松开后再按下Ｂ键，再松开后按下Ｄ键。或用鼠标单击“ Schematic Tools”工具栏中的按钮。打开“Drawing Tools”工具栏后，如图2-27所示。
4）“Show Border”（图样边框显示） 5）“Show Template Graphics”（模板图形显示） 6）“Border”（边框颜色设置）
4．“Grids”（图样栅格）
“Snap” （锁定栅格）定为基本单位做跳移。 “Visible”（可视栅格），显示栅格的距离，不影响光标的移动。
“Electrical Grid”（电气节点）：复选框中出现“√”表明选中此项。则此时系统在连接导线时，将以箭头光标为圆心以“Grid” 栏中的设置值为半径，自动向四周搜索电气节点。当找到最接近的节点时，就会把十字光标自动移到此节点上，并在该节点上显示出一个圆点。
6．“Change System Font”（改变系统字型）
用户可以在此处设置元器件引脚号的字型、字体和字号大小等。如图2-20所示。

Protel+99SE原理图与PCB设计操作指南

Protel 99SE原理图与PCB设计操作指南Protel 99SE是个庞大的EDA软件和完整的全方位电路设计系统，她包含了电路原理图设计、电路的数/模混合仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电路表格生成、支持宏操作等功能。

（建议学生用自己的学号在D盘新建文件夹）一、原理图设计1、建立设计文件库把与设计相关的所有设计文件，如原理图（*.SCH）、网表文件（*.net）、印制电路板图（*.PCB）等文件都存储在同一个综合设计库中，并在同一个综合设计编辑窗口中显示。

同时设计文件库也保存文件夹及设计的层次信息。

Protel 99SE设计文件库文件的扩展名是.ddb。

双击Protel 99SE图标运行软件，出现设计管理器（Design Explorer）界面，其左边是管理窗口Explorer（若未显示，可选择View\Design Manager）。

选择File\New或File\New Design…菜单，出现New Design Database对话框，其中Design Storage Type 选项选MS Access database方式；设计文件库名默认为MyDesign.ddb（建议学生用自己的学号作为设计文件库名）；点击B rowse…可以选择要保存的文件夹，点击OK确定。

2、建立原理图文件双击设计文件库（MyDesign.ddb）中的Documents目录，此时该目录下为空。

选择菜单File\New…或在Documents的空目录下单击鼠标右键选择N ew…，出现New Document窗口，选择Schematic Document（原理图文件）并点击OK确定，在Documents 目录下将出现原理图文件名，默认为Sheet1.sch，可以根据需要更改该文件名。

双击新建的原理图文件名，则打开该原理图文件。

逻辑笔电路原理图如图1。

C210u图1 逻辑笔原理图3、环境参数设置选择菜单Design\Options…，出现Document Options窗口，可以进行工作区大小（Standard Style）设置及网格（Grids）设置，还可以设置工作区的背景颜色等。

protel99原理图

第3章原理图设计
3.3 实体放置与编辑
3.3.7 文字与图形 1．绘图工具栏
绘制直线绘制多边形绘制椭圆弧线绘制曲线放置注释文字放置文本框
Protel 99 SE
原理图设计工具
元件及元件库实体放置与编辑层次电路设计电路实例报表原理图输出
原理图设计环境的设置
Protel 99 SE
1
窗口设置
2
图纸设置网格和光标设置其他设置
3
4
原理图设计环境的设置
2.2.2 图纸方向 1. 设置图纸方向 2. 设置图样标题栏
Protel 99 SE
窗口设置
图纸设置网格和光标设置其它设置
标准形式标题栏
ANSI形式标题栏
原理图设计环境的设置
2.2.3 图纸颜色
Protel 99 SE
原理图设计工具
元件及元件库实体放置与编辑层次电路设计电路实例报表原理图输出
各个图标对应的工具
第3章原理图设计
Protel 99 SE
原理图设计工具
元件及元件库实体放置与编辑层次电路设计电路实例报表原理图输出
3.2 原理图元件、元件库及元件库的使用 3.2.1 切换元件管理器
Protel 99 SE
窗口设置
图纸设置网格和光标设置其它设置
“Choose Color” 对话框
“颜色”对话框
原理图设计环境的设置
2.3 网格和光标设置
2.3.1 网格设置
Protel 99 SE
窗口设置
图纸设置网格和光标设置其它设置
线状网格和点状网格

Protel-99-SE电路设计与仿真教程PPT课件

• 1.单个元件的移动 • 2.多个元件的移动 • 3.元件的旋转 • 1）空格键：让元件以900 逆时针方向旋转 • X键：使元件左右对调 • Y键：使元件上下对调 • 4.元件选择的消除
.
51
2.5.4元件的剪贴 2.5.5元件的删除 2.5.6元件的排列与对齐 2.5.7阵列式粘贴 2.5.8元件属性的编辑
• Protel 99 SE提供了一个集成的设计工作环境，根据Protel 99 SE的“客户/服务器”框架体系。在Protel 99 SE中，用户必须首先创建一个类型为.ddb的数据库，称为项目数据库。用户以后所有的设计文件都存储在这个数据库中。
• 用户创建项目数据库非常简单，只需点“File” “New”项，就会弹出如图所示的对话框。
七段数码显示管
.
N-沟道结型场效应管仪表
扩音器，麦克风
扩音器，麦克风2
N-双重场效应管
金属氧化物半导体场效应晶体管
47
交流电动机伺服电动机步进电动机
与非门氖管或非门
.
非门
npn双向交流开关
感光三极管
运算放大器
光隔离器
光电隔离开关(发光二极管+三端可控制硅型)
48
或门听筒塞孔
立体声听筒塞孔
.
61
2.7.8制作电路的I/O端口
• 当两个电路有某一个地方是相连的时候，我们可以采用前面所讲的网络标号的方法，同时我们还可以用I/O端口的方法。使某些I/O端口具有相同的名称，这样就可以将它们视为同一网络或者认为它们在电气上是相连的。
.
62
第3章原理图设计进阶
.
63
3.1层次原理图的设计

Protel99SE原理图设计简介PPT课件

打开Sheet1.sch
装载原理图的元件库文件
装载库文件 Miscellaneous Devices.ddb
Protel DOS Schematic Libraries.ddb
常用库文件
Miscellaneous Devices. lib:一般的元件如电阻，电容 Protel DOS Schematic Operational Amplifiers.lib:集成运放 Protel DOS Schematic Voltage Regulators.lib:集成稳压器
放置元件
选中器件并放置
常用元件请见教材附录
例：电阻RES2，非电解电容CAP 电解电容ELECTRO1,发光二极管LED 二极管：Diode等等
放置元件
修改元件值-右键并选择“属性”
修改属性
元件封装
元件标号,可自动标注元件值
电路连线
电路连线
自动标注元件标号tools/annotate
自动标注元件标号tools/annotate
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
启动Protel 99 SE
新建一个Protel设计
新建设计(.ddb),最好新建一个文件夹
路径
数据库名：如01.ddb 可修改路径
回收站
文档文件夹,打开
打开文档文件夹(Documents)
新建文件
新建原理图文件
PCB文件
PCB打装库文件

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实验报告一：原理图设计环境画原理图实验
一实验目的
1、熟练protel99se的原理图编辑环境
2、掌握常用管理器，菜单的使用，电气规则检查
3、掌握元器件等的调用，属性含义
一、实验内容
教材74页例4-1
二、实验步骤
1、放置元件，在元件库中找到元件，然后利用元件管理器的place按钮将元件放在原理图上。

（如下图所示，放置好元件的原理图）
其中每单击一次空格键使元件逆时针旋转90度
2、连接导线。

使用画线工具连接导线。

3、放置电源，地线和网络标记。

4、自动进行元件编号。

使用菜单tool中的annotate对于元件进行自动编号。

编号完成后，屏幕显示报告文件。

（如下图所示）
5、编写元件属性。

双击元件，在弹出的属性窗口输入元件的属性。

6、电气规则检查，对画好的原理图进行电气规则检查，生成检查报告表。

（如下图所示）
7、原理图元件列表。

使用编辑菜单下的export to spread菜单，按照向导来生成元件列表。

8、建立网络表。

（如下图所示）
三、实验结果
四、注意事项
连线：从器件的端点开始到端点结束，不要多余的线
按空格旋转元件，pagedown pageup缩放
六、体会
本次实验让我对画图软件的使用有了一定的掌握，亲手操作绘图使我对绘图软件
的各个功能更加熟悉，增加了我的学习兴趣。
