PTN9509603900与6900硬件介绍
PTN950简介
PTN950简介
一概述
PTN950定位于传送网络边缘的多业务接入盒式设备，具有全媒介接入、全媒介同步、全媒介管理等功能，可与PTN其他产品共同组建端到端的分组传送网络，降低建网TCO、提高业务部署和网络运维效率。
二.产品特性
采用100％分组架构，构建全IP时代多业务统一接入和承载平台，具备高带宽低时延的优势，结构性降低网络TCO。
支持E1（TDM/IMA/ ML-PPP）、FE/GE（光/电）、通道化STM-1接口、xDSL接口；光纤、铜缆/线等丰富的媒质接入方式，使网络的快速部署不再受到资源制约。
提供IEEE 1588V2、同步以太、NTR时钟，完美解决移动分组承载网的时钟同步问题，节省了额外的同步网络投资。
基于网管U2000系统，完善的OAM和故障检测机制，实现了可视化图形管理、基站业务端到端一键式发放、30秒快速故障定位，增强了分组承载网络的可管理性和可运维性。
通过DCN自通，实现了免现场软调，软件升级支持扩散式加载和并行激活，配合无防尘网、故障换板自动恢复配置等多项免维护设计，大幅降低产品运维成本。
第8章：OptiX PTN 3900设备
1+1 线性复用段保护 1:1 线性复用段保护 1+1 线性复用段保护 1:1 线性复用段保护
1+1 线性复用段保护
IMA 保护 ML-PPP 保护
02 PTN3900设备功能及特性
QOS能力
OptiX PTN 3900 提供层次化的端到端的QoS（Quality of Service）管理， 能够提供高质量的按业务区分的差异化传送服务。
02 PTN3900设备功能及特性
DCN模式 DCN 是网络管理的一部分，用于传送网络管理信息。OptiX PTN 3900 支持带内DCN，保证网络管理信息的互通。 OptiX PTN 3900 采用带内DCN 方案，即将网络管理信息作为净 负荷，封装在网络通道中传输，而无需建立专用的DCN 通道，从而 大大节省了建设DCN 网络的成本。 OptiX PTN 3900 支持传送DCN 信息的接口有： 1.GE 接口 2.FE 接口 3.STM-1/STM-4 POS 接口 4.ML-PPP 接口
01 PTN3900设备概述
PTN3900设备简介
图8-1 OptiX PTN 3900 设备外形
01 PTN3900设备概述
PTN3900设备网络应用 OptiX PTN 3900 主要定位于城域传送网中的汇聚层和核心层。 OptiX PTN 3900 主要用于城域分组汇聚网，负责分组业务在网 络中的传输，并将业务汇 聚至 IP/MPLS 骨干网中。 OptiX PTN 3900 还支持 CWDM 方式的波分组网，实现本地波 长调度。 在后续的产品版本中，OptiX PTN 3900 将支持华为公司 OpitX OSN 1500/2500/3500/7500 系列产品的 SDH 线路板和 OpitX OSN 3800/6800 系列的 DWDM 单板，实现与 WDM/ SDH 骨干 网的对接，完成城域传送网从 TDM 交换网向分组交换网的平滑演进 。

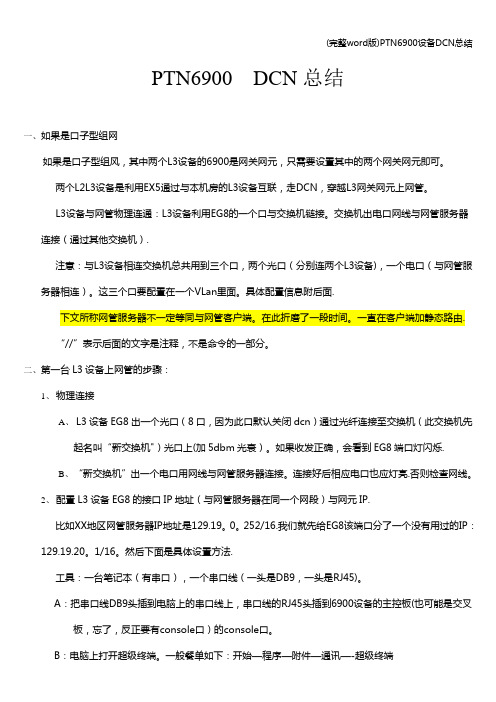

(完整word版)PTN6900设备DCN总结
PTN6900 DCN总结一、如果是口子型组网如果是口子型组风，其中两个L3设备的6900是网关网元，只需要设置其中的两个网关网元即可。
两个L2L3设备是利用EX5通过与本机房的L3设备互联，走DCN，穿越L3网关网元上网管。
L3设备与网管物理连通：L3设备利用EG8的一个口与交换机链接。
交换机出电口网线与网管服务器连接（通过其他交换机）.注意：与L3设备相连交换机总共用到三个口，两个光口（分别连两个L3设备)，一个电口（与网管服务器相连）。
这三个口要配置在一个VLan里面。
具体配置信息附后面.下文所称网管服务器不一定等同与网管客户端。
在此折磨了一段时间。
一直在客户端加静态路由.“//”表示后面的文字是注释，不是命令的一部分。
二、第一台L3设备上网管的步骤：1、物理连接A、L3设备EG8出一个光口（8口，因为此口默认关闭dcn）通过光纤连接至交换机（此交换机先起名叫“新交换机"）光口上(加5dbm光衰）。
如果收发正确，会看到EG8端口灯闪烁.B、“新交换机”出一个电口用网线与网管服务器连接。
连接好后相应电口也应灯亮.否则检查网线。
2、配置L3设备EG8的接口IP地址（与网管服务器在同一个网段）与网元IP.比如XX地区网管服务器IP地址是129.19。
0。
252/16.我们就先给EG8该端口分了一个没有用过的IP：129.19.20。
1/16。
然后下面是具体设置方法.工具：一台笔记本（有串口），一个串口线（一头是DB9，一头是RJ45)。
A：把串口线DB9头插到电脑上的串口线上，串口线的RJ45头插到6900设备的主控板(也可能是交叉板，忘了，反正要有console口）的console口。
B：电脑上打开超级终端。
一般餐单如下：开始—程序—附件—通讯—-超级终端打开后,提示新建连接，名称随便填一个，例如：test.接下来设置连接时使用的端口，设置com1或者其他的comX，一定是com口。
PTN6900-8-16框式设备介绍
Page 5
机柜
N68E-22 机柜
宽度(mm)
600
深度(mm)
800
高度(mm)
2200
H
W
D
可安装子架数量
PTN 6900-8 PTN 6900-16
2
1
机柜指示灯 电源正常指示灯 Power 紧急告警指示灯 Critical 主要告警指示灯 Major 一般告警指示灯 Minor
颜色
状态 亮 灭 亮 灭 亮 灭 亮 灭
Page 16
PTN 6900-8/-16风道和进风口设计描述
PTN 6900-8系统风道和进风口设计： PTN 6900-8系统风道为前进后出的风道形式。进风口位于系统前面单板区的上方，出风口位于系统后面
单板区的上方。 PTN 6900-8风扇位于系统出风口，两个风扇框并排放置，每框有1个风扇。系统采用抽风的散热方式。 PTN 6900-8进风口在设备上方，防尘网竖直放置，曲面造型，面积大，风阻小，有利于提升系统散热效
Page 19
目录
设备概述 机柜、子架 电源风扇 单板
4.1 交叉及系统控制类单板 4.2灵活插卡线路处理板及配套子卡 4.3集成线路处理板
Copyright © 2008 Huawei Technologies Co., Ltd. All rights reserved.
Page 20
控制平面总体介绍
Page 10
PTN 6900-8/-16槽位分布图
Copyright © 2008 Huawei Technologies Co., Ltd. All rights reserved.
Page 11
目录
设备概述 机柜、子架 电源/风扇 单板
OptiX PTN910硬件介绍
EF8F面板图及指示灯
面板图：
指示灯：
EF8F单板面板上的指示灯有：
工作状态指示灯(STAT)―红、绿双色指示灯。
状态指示灯(SRV)―红、绿、黄三色指示灯。 端口连接状态指示灯(LINK)―绿色指示灯。
EF8F功能框图
2路GE业务处理板
EG2 单板主要完成2 路GE 光信号业务的接入与透传。 EG2 单板的主要功能特性如下所示：
OptiX PTN910子架(续2)
OptiX PTN910交换能力
Optix PTN910最大业务交换能力如下表
产品 OptiX PTN 910 最大业务交换能力 3 G 线速I/O能力 3 G
说明：OptiX PTN 910 交换容量的出方向和入方向均为3 G，即双向为6 G。
目 录
1. 设备概述 2. 子架 3. 单板
处理ODU控制信号的调制与解调。 处理业务信号、ODU控制信号、-48V电源的合路与分路。 支持ATPC功能。 处理微波帧中的开销。 支持Link ID的设置和查询。
开销处理功能
保护处理功能
支持1+1 HSB/FD/SD保护。
支持1+1 FD/SD的无误码倒换。
IFE2面板及指示灯
面板图：
指示灯：
IFE2 单板面板上的指示灯有： 工作状态指示灯（STAT）―红、绿双色指示灯。 状态指示灯（SRV）―红、黄、绿三色指示灯。 空间链路状态指示灯（LINK）―绿色指示灯。 ODU工作状态指示灯（ODU） ―红、黄、绿三色指示灯。 远端设备回告故障灯（RMT）－黄色指示灯。 端口数据收发状态指示灯（ACT）―黄色指示灯。
业务处理类型 ADS:ADSL2+ SHD:G.SHDSL
OptiX-PTN 960 设备介绍
02 技术规格
硬件配置
处理器
Intel Core i7-8700 3.2GHz
内存
16GB DDR4
存储
256GB SSD + 1TB HDD
显卡
NVIDIA GeForce GTX 1060
显示器
23.8英寸 Full HD LED
optix-ptn 960 设备介绍
contents
目录
• 设备概述 • 技术规格 • 操作指南 • 常见问题及解决方案 • 维护与保养
01 设备概述
产品定位
高端定位
optix-ptn 960是一款面向高端用 户和行业应用的设备，强调高性 能、高精度和高可靠性。
替代进口
该设备旨在替代进口同类产品， 降低用户采购和维护成本。
设备连接问题
总结词
设备无法连接至电脑或网络
详细描述
检查设备与电脑的连接线是否完好，确保连接线插紧且 无损坏；检查设备与网络的连接，确保网络设置正确且 无网络故障。
总结词
设备无法识别或安装驱动程序
详细描述
检查设备是否正确连接至电脑，尝试重新拔插设备；从 设备制造商的官方网站下载并安装最新的驱动程序。
进阶功能操作
高级设置
01
进入高级设置菜单，对画面比例、色彩管理、声音设置等进行
更详细的调整。
连接智能设备
02
通过蓝牙或Wi-Fi将智能手机或平板电脑连接到optix-ptn 960，
实现更多互动功能。
固件更新
03
访问官方网站下载最新固件，通过设备菜单进行更新，以获得
更稳定的性能和更多新功能。
PTN950硬件介绍
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page 6
PTN 950机盒参数
技术指标
机盒尺寸（mm）
说明
442（宽）×220（深）×2U（高，1U=44.45mm）
机盒重量（kg）
Slot 5（1Gbit/s） Slot 3（1Gbit/s） Slot 1 （2Gbit/s）
Slot 8
Slot 6 （1Gbit/s） Slot 4 （1Gbit/s） Slot 2 （2Gbit/s）
10
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
Page 22
EG2单板介绍（3/3）
指示灯
工作状态指示灯（STAT）―红、绿双色指示灯。
状态指示灯（SRV）―红、黄、绿三色指示灯。 端口连接状态指示灯（LINK）―绿色指示灯。 端口数据收发状态指示灯（ACT）―黄色指示灯。
接口
IN1～IN2 （LC）：GE光信号输入接口 OUT1～OUT2（LC）：GE光信号输出接口
PTN 950硬件介绍
Copyright © 2009 Huawei Technologies Co., Ltd. All rights reserved.
培训目标
学完本课程后，您应该能：
了解PTN 950的应用场景 描述PTN 950的机盒
描述PTN 950的单板
空机盒：2.80
满配：8.42
PTN950设备与单板介绍
PTN950设备与单板介绍一.PTN950外观图二PTN950上常用单板：单板名称单板描述可插槽位CXP 主控、交换、时钟合一板slot7、slot8EF8T 8路FE业务处理板（电接口）slot1～slot6EF8F 8路FE业务处理板（光接口）slot1～slot6EG2 2路GE业务处理板slot1～slot6ML1 16路E1业务处理板（75欧姆）slot1～slot6ML1A 16路E1业务处理板（120欧姆）slot1～slot6PIU 电源板slot9、slot10 FAN 风扇板slot11说明●EG2单板只有在slot1和slot2上可完全实现2路GE的处理，其他槽位只有第一路GE可实现。
●由于ML1和ML1A除匹配阻抗有区别外，功能特性都一致。
如无特殊说明，本文档均以ML1为例进行说明。
●除电源板外，其他单板均支持热插拔。
●最大业务交换能力8G。
三.PTN950故障处理EG2 单板面板上的指示灯有：工作状态指示灯（STAT）―红、绿双色指示灯。
状态指示灯（SRV）―红、黄、绿三色指示灯。
端口连接状态指示灯（LINK）―绿色指示灯。
端口数据收发状态指示灯（ACT）―黄色指示灯。
PTN950设备EG2单板，在单板的左部分有link1、ACT1、link2、ACT2、四个指示灯，其中link1、ACT1对应EG2单板上的第一个端口，link2、ACT2对应单板上第二个端口第一种情况：link1、ACT1都不亮，说明本端收不到对端的光，原因分析，光缆断，或者对端停电。
第二种情况：link1亮ACT1不亮，说明本端能收到对端过来的光，对端收不到本端过去的光，原因分析，纤芯有问题。
第三种情况：link1绿常亮，ACT1黄色闪烁，证明光路没有问题。
四.PTN950设备EF8F单板EF8F 单板面板上的指示灯有：工作状态指示灯(STAT)―红、绿双色指示灯。
状态指示灯(SRV)―红、绿、黄三色指示灯。
突破极限 RTX 3090与RX 6900 XT的意义
突破极限RTX 3090与RX 6900 XT的意义作者：知行来源：《电脑爱好者》2021年第03期如今的GPU设计都会拥有一定的伸缩性，其实就是可以灵活地屏蔽或削减部分单元来提供不同定位的产品。
从芯片的内部规划图上看，RX 6900 XT就是一个典型的“完整”芯片，80个核心单元对称整齐地塞满了整个芯片（图1）。
然而RTX 3090有一些不同，它的核心单元数量比较奇怪，而且无论是7个GPC（图形处理簇）还是4个16组核心单元的GPC+3个12组核心单元的组合（图2），都显然说明它并不是一个完整的安培（Ampere）核心。
没错，英伟达基于安培核心设计的最完整芯片其实是代号为GA100的专业芯片A100（图3），不过这种芯片是用于AI处理等专业设备的，需要非常夸张的散热等配置（图4）。
如果仅以消费级产品而言，RTX 3090的GA102芯片其实已经是可用的极限，350W的全卡功耗相当于很多入门级甚至主流电脑的整机功耗。
而定位更低的RTX3080等产品也是在RTX 3090核心的基础上进行的简化，所以它同样可以算是一种全规格的产品。
那么，它们的实际性能究竟如何呢？我们以酷睿i9-10900K处理器搭配技嘉Z490 AORUS Master主板、安装16GB×2的DDR4 3600内存、技嘉AORUS Gen4固态硬盘组成测试平台，安装64位Windows 10 20H2版操作系统及最新驱动程序进行测试。
从游戏帧速上看，基于两款旗舰级GPU的公版显卡相对于自家次旗舰级型号的实际提升均为10%左右，也确实是相邻档次显卡应有的差距。
同时两者间的帧速差距总量则在5%以内，基本可以说是同档次产品。
但这还不是全部，如果考虑到它们其他方面的规划与表现，就会看到这两款旗舰版产品的巨大差距。
其实从规格上看，RTX 3090的CU DA处理器数量比RTX 3080多20%，频率则略低一些，因此实际计算能力提升不足20%，如果考虑到显存带宽提升幅度为23%，那么可以认为理论综合性能提升在20%左右，受到其他配件能力等方面的限制，在实际测试中，它的游戏性能提升为10%左右也是正常。
PTN设备主控类单板(页)
1. 松不脱螺钉
8. SD卡读写指示灯ACT
2. 调试接口CONSOLE ， RJ45类型 ，用于连接调试终端
8. SD卡接口 ，告警输入接口 ，接口类型为RJ45
3. 以太网管理接口MANAGEMENT ， RJ45类型 ，本地维护终端
8. USB接口, 可接USB外设
接口 ，用于本地连接网管
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
长亮
-
-
-
-
-
-
-
-
长亮
-
-
-
-
-
长亮
-
-
-
-
· 表示状态不确定
P9008-MSCT· 单板功能· ZXCTN 9008的主控板 ， 由主控单元、交换单元和时钟单元等功能块组成 ， 采用1+1备份方式工作 ， 是系统的 核心单板。
·数据交换功能·控制功能 ，运行系统网管和路由协议·带宽管理功能·带外通讯功能 ，传输各业务单板之间的高速信令·时钟和时间同步功能
13. 备用主控板运行指示灯
5. 单板复位按钮RST, 可以复位主控板
13. 电源板告警指示灯 PWR1-PWR3
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
442（宽）×220（深）× 2U（高） 空子架：2.8 10A（最大电流 7A） 4个以上(典型安装场景在19INCH机柜或开放架中）
移动改变生活
PTN950设备---设备功耗
设备功耗
直流电源输入 输入电源值： -48V 或 -60V 输入电源范围值： -48V±20%（或 -60V±20％） 单子架最大功耗 (W)： 218（不带微波）
可插槽位 slot7、slot8 slot1～slot6 slot1～slot6 slot1～slot6 slot1～slot6 slot1～slot6 slot1～slot6 slot1～slot6 slot1～slot6 slot9、slot10 slot11 slot1～slot6 slot1～slot6
75欧姆/120欧姆E1电接口
RJ-11接口，接入HSDPA offload业务 支持分组传送的微波中频接口
管理
网管串口
时钟/时间 辅助
网管级联网口 120欧姆时钟输入输出共用接口（2048kbit/s或2048kHz） DCLS时间输入输出共用接口 1pps+时间信息输入输出共用接口 公务电话接口 透明数据接口 告警输入接口（共4通道） 告警输出接口（共4通道）
移动改变生活
PTN950设备---接口类型
业务接口
接口类型 GE
FE
E1（包括TDM E1、IMA E1和 ML-PPP E1）
XDSL
微波
管理及辅助接口
接口类型
描述
网管接口
描述 光接口：1000BASE-SX、1000BASE-LX、1000BASE-ZX 光接口：100BASE-FX 电接口：10/100BASE-TX
EF8T 8个网口，左边为第1个端口，右边为第8个端口 移动改变生活
主控、交叉与业务处理板-CXP
功能特性 基本功能
辅助接口功能
微动开关
说明
交叉容量
8 Gbit/s
支持交换、控制、时钟管理功能。
支持板级1+1备份功能。
提供2个时钟/时间输入输出接口，为设备提供同步时间源和同步时钟源。
提供1个10Mbit/s/100Mbit/s自适应的以太网网管网口/网管串口，支持网管通信 提供1个10Mbit/s/100Mbit/s自适应的以太网扩展网口，支持扩展网口通信。
495（带微波） 最大电流（A）： 6（不带微波）
14.3（带微波）
移动改变生活
PTN950设备---设备接口
移动改变生活
PTN950设备---槽位分配
槽位分配
单板名称 CXP AUXQ EF8T EF8F EG2 ML1 ML1A ADS2A/ADS2B SHD4 PIU FAN CD1 SHD4I
PTN培训—PTN950 960 3900 6900 硬件介绍
主讲人： XXX
移动移改动变改生变生活活
目录
PTN950设备硬件讲解 PTN960设备硬件讲解 PTN3900设备硬件讲解 华PT为N常69用00设-1备6介设绍备-硬--件-设讲备解光纤连续关系图（必须掌握） 华PT为N常69用00设-8备设介备绍硬--件--讲设解备光纤连续关系图（必须掌握）
FAN 风扇板 ML1 16端口E1处理板
移动改变生活
PIU 电源板 CXP 主控 交叉 时钟合成板 EF8F 8端口FE光接口板 EG2 2端口GE光接口板
FAN 风扇板 EF8T 8端口FE电接口板
移动改变生活
槽位带宽 1和2槽位为2*GE的带宽 9和10槽是电源板固定位置
3-6槽位均为GE的带宽 11槽是风扇板固定位置
单板描述 主控、交换、时钟合一板 辅助板，带4路FE业务接口 8路FE业务处理板（电接口） 8路FE业务处理板（光接口） 2路GE业务处理板 16路E1业务处理板（75欧姆） 16路E1业务处理板（120欧姆） 2路ADSL2+接入单板 4路G.SHDSL接入单板（支持ATM、EFM格式） 电源板 风扇板 1路通道化STM-1业务处理板 4路允许插其它业务单板
因此EG2单板 1和2槽位的2个GE口均可正常使用，5和6槽位只
有1号口可以使用，2号口受带宽限制，无法使用
移动改变生活
EG2单板两个光口 左边为第一个端口，该端口为40KM光模块 右边为第二人端口，该端口为10KM光模块
EF8F单板8个光口，左边为第1个端口，右边为第8个端口，均 为15KM光模块
OptiX PTN 950 可以放在基站侧做基站业务接入，也可以放置在汇聚节点 做业务汇聚设备，将多个OptiX PTN 912 或OptiX PTN 910 接入的业务经 过整合后传送到更高层次的设备中。
移动改变生活
PTN950设备---主设备
主控、交叉板
接口板区 子架尺寸 (mm) 子架重量 (kg) 子架保险丝容量 机柜（2.2M高）可安装设备数量
告警级联接口（共2通道）
数量
1（RJ-45）
1（RJ-45） 1（RJ-45）
1（RJ-45）
1（RJ-45） 1（RJ-45） 1（RJ-45） 1（RJ-45） 1（和告警输出接口
共用1个RJ-45） 移动改变生活
移动改变生活
PIU 电源板 CXP 主控 交叉 时钟合成板 EF8F 8端口FE光接口板 EG2 2端口GE光接口板
移动改变生活
硬件介绍-PTN950
PTN950设备
移动改变生活
PTN950设备---什么是PTN950
什么是PTN 950 ？
设备全称：OptiX PTN 950 PTN盒式系列分组传送平台 PTN：Packet Transport Network
移动改变生活
PTN950设备—网络地位与应用
提供两个微动开关。在拔出单板，拉动扳手时会触发两个微动开关，从而触发主 备倒换。
面板接口 ETH/OAM CLK1/TOD1 CLK2/TOD2 EXT
接口类型 RJ-45 RJ-45 RJ-45 RJ-45
用途
网管网口和网管串口/ 测试网口
外时钟和外时间输入输 出1
外时钟和外时间输入输 出2
扩展网口
ETH/OAM
CLK2/TOD2
CLK1/TOD1
EXT
移动改变生活
主控、交叉与业务处理板-CXP
按钮
具体描述
CF卡配置恢复按钮CF RCV CF卡配置恢复
