珍藏数控大赛试题三维造型
计算机辅助制造(CAM)软件应用部分比赛样题.

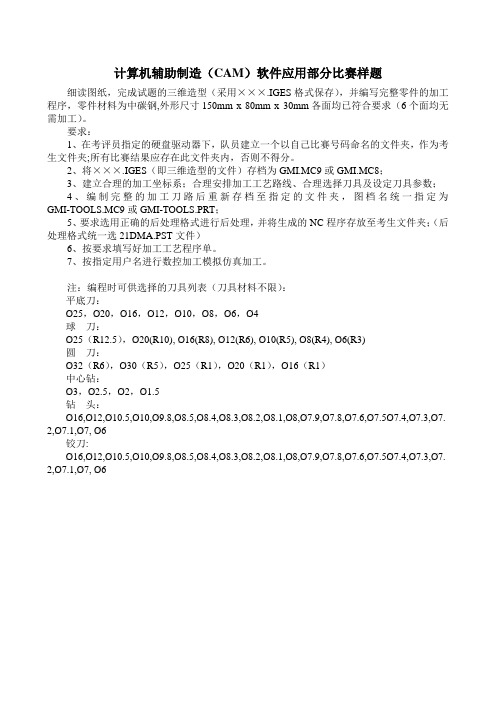

计算机辅助制造（CAM）软件应用部分比赛样题细读图纸，完成试题的三维造型（采用×××.IGES格式保存），并编写完整零件的加工程序，零件材料为中碳钢,外形尺寸150mm x 80mm x 30mm各面均已符合要求（6个面均无需加工）。
要求：1、在考评员指定的硬盘驱动器下，队员建立一个以自己比赛号码命名的文件夹，作为考生文件夹;所有比赛结果应存在此文件夹内，否则不得分。
2、将×××.IGES（即三维造型的文件）存档为GMI.MC9或GMI.MC8；3、建立合理的加工坐标系；合理安排加工工艺路线、合理选择刀具及设定刀具参数；4、编制完整的加工刀路后重新存档至指定的文件夹，图档名统一指定为GMI-TOOLS.MC9或GMI-TOOLS.PRT；5、要求选用正确的后处理格式进行后处理，并将生成的NC程序存放至考生文件夹；（后处理格式统一选21DMA.PST文件）6、按要求填写好加工工艺程序单。
7、按指定用户名进行数控加工模拟仿真加工。
注：编程时可供选择的刀具列表（刀具材料不限）：平底刀：Ø25，Ø20，Ø16，Ø12，Ø10，Ø8，Ø6，Ø4球刀：Ø25（R12.5），Ø20(R10), Ø16(R8), Ø12(R6), Ø10(R5), Ø8(R4), Ø6(R3)圆刀：Ø32（R6），Ø30（R5），Ø25（R1），Ø20（R1），Ø16（R1）中心钻：Ø3，Ø2.5，Ø2，Ø1.5钻头：Ø16,Ø12,Ø10.5,Ø10,Ø9.8,Ø8.5,Ø8.4,Ø8.3,Ø8.2,Ø8.1,Ø8,Ø7.9,Ø7.8,Ø7.6,Ø7.5Ø7.4,Ø7.3,Ø7. 2,Ø7.1,Ø7, Ø6铰刀:Ø16,Ø12,Ø10.5,Ø10,Ø9.8,Ø8.5,Ø8.4,Ø8.3,Ø8.2,Ø8.1,Ø8,Ø7.9,Ø7.8,Ø7.6,Ø7.5Ø7.4,Ø7.3,Ø7. 2,Ø7.1,Ø7, Ø6部分加工程序P1(钻孔后处理程序）N100 S800 M03N102 G00 X43. Y12.76N104 G00 Z30. M08N106 G83 Z2. I-37.9442 J3. K.5 F60.N108 X-43. Y-12.76 Z2. I-37.9442 J3. K.5 R0.N110 M09N112 M05N114 M30P2（曲面挖槽粗加工后处理程序）N100 S1000 M03N102 G00 X-85. Y-30.259N104 G00 Z30. M08N106 Z2.001N108 G01 Z.001 F50.N110 X-68.851N112 X-68.823 Y-30.333 F100.N114 X-68.757 Y-30.57N116 X-68.678 Y-30.748N118 X-68.662 Y-30.794N120 X-68.618 Y-30.884N122 X-68.587 Y-30.967N124 X-68.552 Y-31.032N126 X-68.443 Y-31.276N128 X-68.36 Y-31.407N130 X-68.356 Y-31.416N132 X-68.265 Y-31.557N134 X-68.224 Y-31.631N136 X-68.182 Y-31.688N138 X-68.028 Y-31.931N140 X-67.817 Y-32.175N142 X-67.771 Y-32.236…N9006 X44.104 Y13.544N9008 X41.897N9010 G00 Z-1.96N9012 Z30.N9014 M09N9016 M05N9018 M30。
机械类三维数字建模试题样卷【新版】
★机械类三维数字建模试卷样卷
『题目』
1、按照回油阀各零件图中的尺寸创建零件的三维模型（70分）。
其中，阀体（20分）；阀盖（12分）；罩子（5分）；阀门（5分）；垫片（4分）；螺杆（5分）；弹簧（4分）；
弹簧垫（3分）；螺柱M12×32（3分）；螺母M12（3分）；螺母M16（3分）；紧定螺钉M6×10（3分）。
2、按照回油阀的装配关系，将已创建好的零件三维模型进行三维装配（20分）；生成三维爆炸图（5分）；
渲染装配图（5分）。
（共30分）。
---------------------------------------------------------------------
回油阀工作原理
回油阀是供油管路上的装置，在正常工作时，阀门2靠弹簧11的Array压力处在关闭位置，此时油从阀门右孔流入，经阀门体下部的孔进入导
管。
当导管中油压增高超过弹簧压力时，阀门被顶开，油就顺阀门体左
端孔经另一导管流回油箱，以保证管路的安全。
弹簧压力的大小靠螺杆
9来调节。
为防止螺杆松动，在螺杆上部用螺母8并紧。
罩子7用来保
护螺杆，阀门两侧有小圆孔，其作用是使进入内腔的油流出来，阀门的
内腔底部有螺孔，是供拆卸时用的，阀体1与阀盖12是用4个螺柱连
接，中间有垫片13以防漏油。
...
...
...
...。
机械三维造型与设计样题答案
一、单项选择题，每题2分，共30分。
二、多项选择题，每题2分，共30分。
三、判断题，每题1分，共15分。
四、简答题，每题5分，共25分。
1．分析下图模型，写出创建零件模型的建模步骤（5分）。
1）使用拉伸工具，以TOP面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图1所示，拉伸深度为10，完成下底板创建。
（1分）图12）使用拉伸工具，以TOP面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图2所示，拉伸深度为50，完成中间圆柱创建。
（1分）图23）使用拉伸工具，以FRONT面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图3所示，拉伸方式为对称，拉伸深度为82，完成凸台创建。
（1分）图34）使用拉伸工具，以立体上顶面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图4所示，使用去除材料方式，拉伸方式为穿透，完成竖直孔创建。
（0.5分）5）使用拉伸工具，以FRONT面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图5所示，拉伸方式为对称，拉伸深度为10，完成肋板创建。
（1分）图4 图56）使用拉伸工具，以凸台前表面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图6所示，使用去除材料方式，拉伸方式为穿透，完成水平孔创建。
（0.5分）图62．分析下图模型，写出创建零件模型的建模步骤（5分）。
1）使用拉伸工具，以RIGHT面为草绘平面，TOP面为方向参照面，方位为顶，绘制截面如图7所示，拉伸深度为60，完成本体创建。
（3分）2）使用拉伸工具，以FRONT面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图8所示，使用去除材料方式，拉伸方式为对称，拉伸深度为40，完成切口创建。
（2分）图7 图83．分析下图模型，写出创建零件模型的建模步骤（5分）。
1）使用旋转工具，以FRONT面为草绘平面，RIGHT面为方向参照面，方位为右，绘制截面如图9所示，旋转角度度为360，完成本体创建，注意锥度辅助线的绘制。
数控技能大赛加工中心软件应用竞赛试题学生组
………考………生………答………题………不………准………超………过……此……线河南省2012数控技能大赛加工中心软件应用竞赛试题学生组注意事项1.请选手在试卷的标封处填写本人的参赛工种组别、准考证编号、姓名、机位编号。
2.上机做题前，须先在本机的硬盘D上，以自己的准考证编号为名，建立文件夹；所有考试文件，均保存在这个文件夹中；注意随时保存文件。
3.每题均以试题要求保存文件。
4.竞赛结束前，须检查考试文件是否保存在指定地址；考试结束时，退出CAD/CAM软件，不关计算机，退场。
5.考试时间为120分钟。
题号一二三总分审核人分数得分评分人一、根据下图所示，完成零件的实体造型（建模），生成符合国标的二维工程图，并设计针对此模型加工的专用夹具（假设视图A-A剖底面、轴测图底侧面轮廓已加工）。
（本题满分30分）建模文件保存为CAD1.mxe，二维工程图保存为CAD1.exb，专用夹具保存为CAD12.mxe。
保存文件到D盘上以自己的准考证编号命名的文件夹中。
不按指定地址存放者得0分。
………考………生………答………题………不………准………超………过……此……线得分评分人二、根据下图所示，完成零件的实体造型（建模）。
（本题满分30分）建模文件保存为CAD2.mxe，并保存文件到D盘上以自己的准考证编号命名的文件夹中。
不按指定地址存放者得0分。
得分评分人三、根据下图所示，完成如下内容。
已知毛坯尺寸为110mm×100mm×30mm六面见光，工件材质为45调质。
（本题满分40分）1、完成零件的三维实体造型（建模）。
2、合理安排加工工艺路线和建立工件坐标系；合理选择加工方式和刀具，生成其粗、精加工刀具轨迹。
3、根据所生成的加工轨迹填写CAM加工参数表（不需要的参数可以不填）。
4、根据FANUC-0I的数控系统生成NC程序并保存在自己的文件夹中。
………考………生………答………题………不………准………超………过……此……线在准考证编号命名的文件夹中，造型保存为CAD3.mxe格式文件，带轨迹的保存为CAM3.mxe,NC程序保存为3.cut格式文件,造型和加工轨迹保存在一起，不得隐藏加工轨迹。

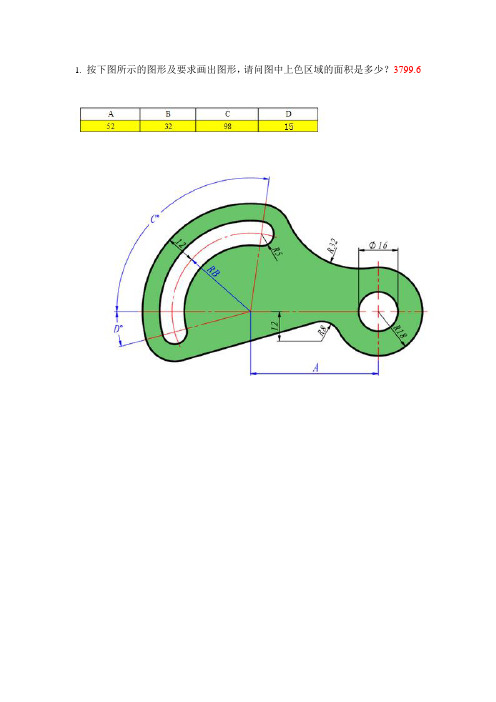

Creo三维制图技术应用竞赛试题
（6120.23）
3.按下图所示的图形及要求画出图形，请问此图的外形轮廓线的周长是多少？529.75
4、按下图所示的图形及要求画出图形：在CEN层中画出垂直和水平的中心线；在0层中精确地画出其余的部分；在DIM层中标出如图所示的尺寸。
5、按尺寸完成并保存图形。
图中外轮廓线周长=_ __ 图中A所在部分面积＝_______
6.按下图所示的图形及要求画出图形：
7、请根据给出的图形，采用合适的表达方案，完成三维模型和零件工程图。
8.请根据给出的图形，采用合适的表达方案，完成三维模型和零件工程图。
省赛高职组“三维建模数字化设计与制造”赛项样题
2016年山东省职业院校技能大赛（高职组）三维建模数字化设计与制造竞赛样题注意事项1.竞赛用电脑装有还原程序，选手要注意按照文件存放要求（见表1）保存数据，不按规定存放数据导致数据丢失责任自负；2.竞赛过程中，为防止软硬件突发故障，请务必随时进行文件保存。
若因非选手个人因素导致的软硬件故障需要进行补时时，只延长故障处理的时间，文件丢失责任自负；3.在提交的文件中，不得泄露参赛队信息，否则按作弊论处；4.选手进入赛场不得私自携带存储设备、通讯设备，否则按作弊论处。
第一部分竞赛总体要求概述一、项目总体要求数据采集与再设计：使用现场提供的三维扫描设备和辅助用品等，对给定的样品进行三维数据采集，且完成实物零件三维点云数据的优化处理，并提交数据文件。
逆向建模：根据竞赛任务书要求，参照实物和所扫描数据，完成零件的逆向建模。
正向建模：结合所学专业知识和所提供底座结构参考图片，对逆向建模零件和赛题文件夹内所提供底座半成品模型进行结构与装配设计，并完成创新设计后的底座零件的工程图纸。
零件加工：根据竞赛任务书要求完成零件加工。
零件加工过程中，选手可根据加工工艺要求，合理确定装夹方式（可采用工艺搭子），并完成加工工艺表的填写。
二、竞赛用时间比赛全部内容在连续不间断的5.5小时内完成（光盘刻录可在竞赛结束后10分钟内完成）。
三、特别说明：赛卷按一队一份分发，竞赛结束后当场收回，不允许参赛选手夹带离开赛场，也不允许参赛选手摘录有关内容，违反规定者，竞赛结果视为无效。
第二部分竞赛项目任务书【项目描述】手持式吸尘器，体型小巧，携带及使用方便，适合清洁较小空间。
主要用于车内的清洁，对键盘、电器、家具、地面等也有良好效果。
故某公司聘请专业的工业设计人员完成了手持式吸尘器的概念设计，公司决定组建新品研制小组（2名参赛队员）进行该产品的研制（产品效果图如下），要求完成以下的工作任务。
手持式吸尘器产品效果图（未含底座）（该吸尘器图片仅供理解竞赛流程作为参考）设计部分：【任务1：数据采集与再设计】通过扫描仪完成点云数据的采集，并利用设备自带点云处理软件，对采集完的点云数据进行优化处理。
CAXA制造工程师三维造型实训题
CAXA制造工程师三维造型实训项目项目一：线架造型任务1完成下列三维图形的绘制一、任务下达:、任务分析:综合运用所学线架造型和线架编辑命令完成图形的绘制三、任务实施通过实例进行指导性的练习完成三维图形绘制四、任务评价通过抽查学生绘图情况，评价本次课的教学效果。
项目二：曲面造型任务1：完成下列曲面造型的绘制、任务下达：二、任务分析：1、利用曲面造型和编辑命令完成次任务三、任务实施：通过实例进行指导性的练习完成曲面图形绘制四、任务评价通过抽查学生绘图情况，评价本次课的教学效果。
项目二：曲面造型任务2:完成下列复杂曲面造型的绘制一、任务下达：80二、任务分析:1、利用曲面造型和编辑命令完成此任务三、任务实施：通过实例进行指导性的练习完成曲面图形绘制四、任务评价通过抽查学生绘图情况，评价本次课的教学效果。
项目三：实体造型造型任务1:完成下列简单实体造型图形的绘制1、 利用拉伸增料命令生成园柱实体。
2、 拾取圆柱体的上表面作为基准面；3、 按F2键-按F5键-绘制一个半径为15的圆-按F2键，【特征树】上生成“草图1”；4、 按F8键—单击“拉伸除料”图标 一—【固定深度】—【反 向拉伸】-输入“深度” 5;一、任务下达任务分析:515、在【特征树】上拾取“草图1”宀单击【确定】按钮,三、任务实施：通过实例进行指导性的练习完成曲面图形绘制四、任务评价通过抽查学生绘图情况，评价本次课的教学效果。
项目三：实体造型造型任务2:完成下列简单实体造型的绘制、任务下达：、任务分析:1、单击“实体布尔运算”按钮■-＞，弹出打开对话框。
2、选取文件，单击“打开”，弹出布尔运算对话框1 o3、选择布尔运算方式，给出定位点。
4、选取定位方式。
若为拾取定位的x轴，则选择轴线，输入旋转角度，单击“确定”，完成操作，如图所示。
若为给定旋转角度，则输入角度一和角度二，单击“确定”完成操作。
三、任务实施：通过实例进行指导性的练习完成实体图形绘制四、任务评价通过抽查学生绘图情况，评价本次课的教学效果。
2011全国三维数字化创新设计大赛初赛试卷
2011全国三维数字化创新设计大赛初赛试卷
（九江学院赛区）
（考试时间：180分钟，试卷总分100分）
姓名_________班级_________学号_________成绩_________
1．根据下图所示的尺寸做出物体的实体造型（15分）本题得分__________
提示：本题的文件名请以“1”作名称。
提示：本题的文件名请以“2”作名称。
提示：本题的文件名请以“3”作名称。
4、根据下图所示作出物体的实体造型（45分）本题得分________ 设计说明
1、对照上述工业用鼠标，进行仿真设计，尺寸自定。
2、要求软件为：Pr0/E 3.0，只能选用计算机内已安装的软件版本，不可要求自行安装其他软件及版本。
提示：本题的文件名请以“4”作名称。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
第七章 数控技能大赛试题三维图形
第一节 数控车床技能大赛试题三维图形
数控车床竞赛题1
数控车床竞赛题2
数控车床竞赛题3
2
a）外形图 b）剖视图
数控车床竞赛题4
数控车床题图2-1 数控车床题图2-2
数控车床题图2-3 数控车床题图2-4
a）外形图 b）剖视图
数控车床题图2-5
3
数控车床题图2-6 数控车床题图2-7
数控车床题图2-8 数控车床题图2-9
a）外形图 b）剖视图
数控车床题图2-10
数控车床题图2-11 数控车床题图2-12
4
数控车床题图2-13 数控车床题图2-14
数控车床题图2-15
数控车床题图2-16
数控车床题图2-17
5
数控车床题图2-18
数控车床题图2-19
数控车床题图2-20
6
第二节 数控铣床技能大赛试题三维图形
数控铣床竞赛题1 数控铣床竞赛题2
数控铣床竞赛题3 数控铣床库题1
数控铣床库题2 数控铣床库题3
7
数控铣床库题4 数控铣床库题5
数控铣床库题6 数控铣床库题7
a）正面 b）反面
数控铣床库题8
8
数控铣床库题9 数控铣床库题10
第三节 加工中心技能大赛试题三维图形
加工中心竞赛题1 加工中心竞赛题2
加工中心竞赛题3 加工中心竞赛题4
9
加工中心竞赛题5
加工中心库题1 加工中心库题2
加工中心库题3 加工中心库题4
加工中心库题5 加工中心库题6
10
加工中心库题7 加工中心库题8
加工中心库题9 加工中心库题10
加工中心库题11 加工中心库题12
加工中心库题13 加工中心库题14
11
第四节 CAD技能大赛试题三维图形
CAD库题1 CAD库题2
CAD库题3 CAD库题4
CAD库题5
12
CAD库题6 CAD库题7
CAD库题8 CAD库题9
a) 正面 b）反面
CAD库题10
13
第五节 CAM技能大赛试题三维图形
CAM库题1 CAM库题2
CAM库题3 CAM库题4
CAM库题5 CAM库题6
CAM库题7 CAM库题8
14
CAM库题9 CAM库题10
