一次回路与二次回路区别
电力系统的常用名词术语解释

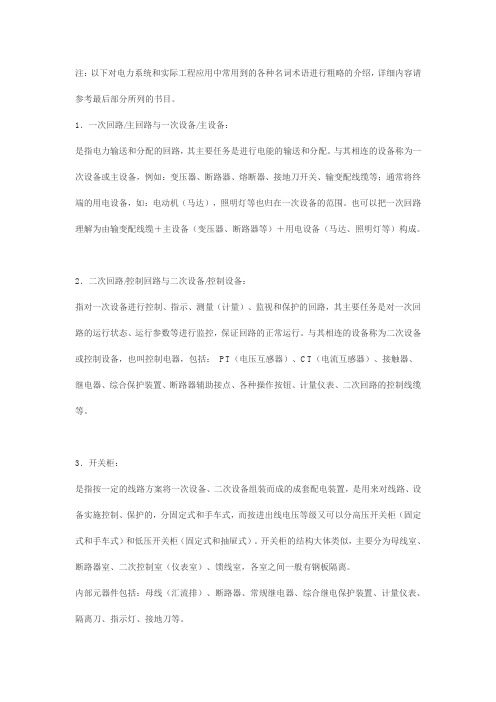

注：以下对电力系统和实际工程应用中常用到的各种名词术语进行粗略的介绍，详细内容请参考最后部分所列的书目。
1．一次回路/主回路与一次设备/主设备：是指电力输送和分配的回路，其主要任务是进行电能的输送和分配。
与其相连的设备称为一次设备或主设备，例如：变压器、断路器、熔断器、接地刀开关、输变配线缆等；通常将终端的用电设备，如：电动机（马达），照明灯等也归在一次设备的范围。
也可以把一次回路理解为由输变配线缆＋主设备（变压器、断路器等）＋用电设备（马达、照明灯等）构成。
2．二次回路/控制回路与二次设备/控制设备：指对一次设备进行控制、指示、测量（计量）、监视和保护的回路，其主要任务是对一次回路的运行状态、运行参数等进行监控，保证回路的正常运行。
与其相连的设备称为二次设备或控制设备，也叫控制电器，包括：PT（电压互感器）、CT（电流互感器）、接触器、继电器、综合保护装置、断路器辅助接点、各种操作按钮、计量仪表、二次回路的控制线缆等。
3．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
次总柜一次二次工作原理
次总柜一次二次工作原理一、一次回路一次回路是指从降压的变压器或者是高压的电缆等高压设备，到用户使用的设备之间的所有设备。
一般来说，一次回路中使用的设备有高压断路器、变压器、接触器、隔离开关、电流互感器、电压互感器、电缆等。
1. 高压断路器高压断路器是一种能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
它是电力系统中控制和保护的主要设备，对保障电力系统的正常运行具有非常重要的作用。
2. 变压器变压器是一种利用电磁感应原理改变交流电压的设备。
它的主要构件是初级线圈、次级线圈以及铁芯。
当变压器的初级线圈中通有交流电时，产生的磁通变化会施加到次级线圈上，从而使次级线圈中产生感应电动势。
通过改变初、次级线圈的匝数比，可以改变输出电压的大小。
3. 接触器接触器是一种用于控制电动机、电热设备等大电流设备的电器。
它由电磁系统、触头系统和灭弧装置等部分组成。
当接触器的线圈通电后，会产生磁场，使触头闭合，从而接通电路。
当线圈断电后，磁场消失，触头断开，电路断开。
4. 隔离开关隔离开关是一种用于隔离电源的开关。
它没有灭弧装置，因此在断开电路时会产生明显的断开点，可以用来隔离电源，保证安全。
5. 电流互感器和电压互感器电流互感器和电压互感器是用来测量电流和电压的设备。
它们可以将高电压和大电流转换成低电压和小电流，方便测量和保护。
6. 电缆电缆是用来传输电能的导线。
它由线芯和绝缘层组成，根据用途不同，可以分为电力电缆、控制电缆、通信电缆等。
二、二次回路二次回路是指对一次设备的工作进行监测、控制、调节、保护的电路。
一般来说，二次回路中使用的设备有继电器、控制开关、仪表、指示灯等。
1. 继电器继电器是一种自动控制装置，当输入量（如电流、电压、温度等）达到规定值时，使被控制的输出电路导通或断开的电器。
继电器具有反映输入变量的输入量、中间机构和可控制电路输出量三个部分。
电气二次回路识图.ppt
二次电路的组成
❖ 1、二次电路是对一次设备的工作进行监视、控制 、测量、调节和保护。它的特殊作用决定了它所 采用的保护元件元件的不同。
❖ 检查熔断器的熔体或熔丝是否选用恰当。
❖ 查盘前标签、盘后标号和设备代号等是否标志齐 全、正确。
❖ 检查端子排上的各种标号是否齐全、正确。
❖ 检查盘内配线是否已绑扎、固定好。
❖ 检查控制电缆应固定牢靠，标牌齐全、清楚，备 用线芯应整齐的排在线束内。
❖ 在屋外潮湿、污秽的场所，还应检查其防雨、防 潮、防尘、防腐蚀等措施能否符合要求。
❖ 按用途分类：
❖ 1、测量回路、继电保护回路、开关控制及信号回 路、断路器和隔离开关的电气闭锁回路及控制电 源回路。
❖ 2、操动回路：包括由操作电源到断路器分、合闸 线圈之间的所有有关元器件组成的回路。这些元 器件如：熔断器、控制开关、中间继电器的触电 和线圈、接线端子等。
❖ 3、信号回路：包括事故信号、预告信号、位置信 号、继电保护及自动装置的启动、动作等信号。
❖ 2、二次电路所配置的仪器如：测量仪表、继电器 、控制和信号元件、自动装置、继电保护装置电 流电压互感器等。
❖ 3、二次回路把这些二次设备按一定的要求连接在 一起以实现所需的逻辑功能的回路。
二次回路的分类
❖ 按电源性质分： ❖ 1、交流电流回路：电流互感器二次侧供电给测量
仪表及继电器的电流线圈等所有电流元件的全部 回路。 ❖ 2、交流电压回路：由电压互感器二次侧供电给测 量仪表及继电器等所有的电压线圈以及信号电源 等的全部回路。 ❖ 3、直流回路：由直流电形成的控制回路等全部回 路。
二次回路入门讲解
二次回路入门讲解《二次回路入门讲解篇一》嘿，小伙伴们！今天咱们来唠唠二次回路这个有点神秘又超重要的东西。
二次回路呢，就像是一个大机器里隐藏的小神经脉络，不那么起眼，但作用可大了去了。
咱先从啥是二次回路说起。
你可以把一次回路想象成是高速公路上跑的大卡车，那二次回路就是那些指挥交通的信号灯、摄像头啥的。
一次回路负责传输大功率的电能，就像大卡车运输货物。
而二次回路呢，是对一次回路进行监测、控制、保护的。
比如说，一次回路里的电流电压要是出了啥乱子，二次回路就像个小卫士一样，立马察觉，然后采取措施。
我给你讲个我自己刚接触二次回路的经历。
那时候我就像个无头苍蝇，看着那些电路图，感觉就像是看天书一样。
那些弯弯绕绕的线路，什么继电器、接触器之类的元件，简直把我搞懵了。
我就想啊，这都是啥玩意儿？也许二次回路是故意设计得这么复杂，来考验我们这些新手的吧。
那二次回路里的继电器可是个很有趣的东西。
它就像一个小开关，不过这个小开关可聪明着呢。
它能根据接收到的信号来决定自己是开还是关。
比如说电流继电器，当电流超过了它设定的数值，就像你在超市买东西，超过了预算一样，它就会跳起来，把电路切断。
这时候，它就像是一个铁面无私的裁判，“哼，你超电流了，给我停！”再说说那些控制回路。
控制回路就像是一个幕后的指挥官，它能让一次回路里的设备按照我们想要的方式运行。
就好比你在遥控你的玩具汽车，你按一下前进键，汽车就往前走，这个控制回路就起到了这个遥控的作用。
二次回路的保护功能那也是相当厉害的。
想象一下，如果一次回路里发生了短路，就像家里电线突然搭在一起冒火花了，这时候二次回路的保护装置就会迅速反应，就像消防队一样，在火灾还没蔓延之前就把问题解决了。
要是没有二次回路的保护，那一次回路可就像没了安全带的汽车，随时可能出大事故。
不过，我有时候也会疑惑，二次回路为啥要有这么多复杂的元件和线路呢？是不是有点太繁琐了？但后来我想啊，这就像是盖房子，每一块砖、每一根钢筋都有它的作用，缺了哪一个可能房子就不牢固了。
《电气二次回路》课件
变电站二次回路主要包括电流、电压、功率等测量回路，以及控制、信号、保护等回路 。通过二次回路，可以监测一次设备的运行状态，控制一次设备的运行方式，实现故障
定位和切除，保障电力系统的安全稳定运行。
发电机二次回路
总结词
发电机二次回路用于控制和监测发电机 的运行状态，保障发电机的安全稳定运 行。
详细描述
高压电动机二次回路主要包括启动、调速、 保护等回路。通过二次回路，可以控制高压 电动机的启动和调速，实现高压电动机的无 功调节和有功控制；同时，还可以监测高压 电动机的运行状态，实现高压电动机的故障 定位和切除，保障高压电动机的安全稳定运 行。
低压配电屏二次回路
总结词
低压配电屏二次回路用于控制和监测低压配 电屏的运行状态，保障低压配电屏的安全稳 定运行。
与一次回路的关系
联系
电气二次回路与一次回路是相互关联的，二次回路通过控制 和调节一次设备的运行状态，实现对电力系统的控制和调节 。
区别
电气二次回路的工作电压较低，通常为直流或交流100V以下 ，而一次回路的工作电压较高，一般为高压或超高压。此外 ，电气二次回路主要用于控制和调节，而一次回路主要用于 输电和配电。
测量接线的分类
根据测量参数的不同，测量 接线可分为电流测量接线、 电压测量接线、温度测量接 线等。
测量接线的特点
测量接线具有测量精度高、 稳定性好、可靠性高等优点 ，广泛应用于各种工业自动 化控制系统中。
保护接线
保护接线的原理
通过保护装置和继电器等元件，实现对一 次设备的过流保护、过压保护、欠压保护
作用
电气二次回路在电力系统运行中起到至关重要的作用，它能够实现对一次设备 的远程控制、调节、保护和监测，保障电力系统的安全、稳定和经济运行。
一次回路二次回路的概念
一次回路二次回路的概念说到电路，大家可能会觉得有点陌生，但别急，咱们今天把它说得简单明了。
电路其实就是电流流动的路径。
为了让大家更容易理解，一次回路和二次回路的概念就像是电路的两种“模式”或者“玩法”。
一次回路1.1 一次回路的定义一次回路就是电流的主要路径，咱们可以把它想象成电路的“主干道”。
在一次回路中，电流从电源（比如说电池或发电机）出来，经过各种电器设备，最后回到电源。
这个回路里，电流的流动是直接的，简单来说就是一条“主线”。
1.2 一次回路的作用那么一次回路有什么作用呢？它的作用就是把电源和用电设备连接起来，让电流能够顺畅地流动。
就像水管里的水流动一样，电流在一次回路里流动可以驱动灯泡、风扇或者其他家电设备。
你可以想象一下，一次回路就像是电力的“高速公路”，保障了电流的正常运行。
二次回路2.1 二次回路的定义二次回路呢，就有点不同了。
它是从一次回路中“分出来”的一部分，主要是为了控制或者保护一次回路的功能。
二次回路可以理解为一次回路的“辅路”或“支线”。
它通常用于传输信号或者控制电路的开关。
2.2 二次回路的作用二次回路的作用就像是电力系统中的“调度员”。
它帮助我们控制电器的开关，或者监测系统的状态，确保电力系统的稳定运行。
比如在家里，很多开关、传感器、报警器等设备就用的是二次回路。
它们不像一次回路那样直接供应电流，而是通过控制信号来影响一次回路中的电流。
一次回路与二次回路的区别3.1 功能上的区别一次回路和二次回路最直接的区别在于它们的功能。
一次回路是主要的电流传输路径，负责实际的电力供应；而二次回路则主要用于控制和监测。
一次回路就像是电力的“大动脉”，二次回路则像是“神经系统”，负责细微的调整和监控。
3.2 结构上的区别从结构上讲，一次回路和二次回路也有所不同。
一次回路通常包含电源、负载（如灯泡、家电）以及它们之间的连接线；而二次回路则更复杂一些，它涉及到控制设备、传感器、继电器等。
发电厂一次二次
在发电厂,变电所中,发电机,变压器,电动机,开关(断路器),隔离开关等叫一次设备.为了安全,经济地发,供电,对一次设备及其电路进行测量,操作和保护而装设的辅助设备,例如各种测量仪表,控制开关,信号器具,继电器等,叫做二次设备.连接二次设备的电路,就叫做二次回路.在变电站中输送和分配电能的高压电气设备。
变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。
由一次设备相互连接，构成输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。
二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。
如熔断器、控制开关、继电器、控制电缆等。
由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。
施耐德的一次变电站和二次变电站如何区分？一般容量较大的为一次变电站；容量较小的为二次变电站。
25kA以下的额定短路开断容量一般为二次变电站，大于等于25kA的额定短路开断容量一般为一次变电站。
1250A以下的额定容量一般为二次变电站，大于等于1250A的额定容量为一次变电站。
一次变电站一般以断路器为主要的开关设备，二次变电站一般以负荷开关为主要的开关设备。
变电站内一次回路式主电路，二次回路是辅助电路。
我们通过二次回路对一次回路进行测量、控制和保护。
这就是它们的“相互联系”它们的作用、原理是怎么样的？要视具体设备而定。
比如你的110kV变电站的主变压器，它的作用就是将高电压变为低电压。
它的原理就是通过电磁感应将高压绕组的电压转换到低压绕组。
通过电压互感器将高电压（一次电压）转换成低电压（二次电压）的电压量通过控制电缆接到保护屏。
通过电流互感器将大电流（一次电流）转换成小电流（二次电流）的电流量通过控制电缆接到保护屏。
110kV变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。
二次回路基本知识
二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。
二、了解二次回路的工作任务和主要内容。
三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。
四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。
五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。
一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。
a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。
二次回路基本知识
二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。
二、了解二次回路的工作任务和主要内容。
三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。
四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。
五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。
一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。
a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。
一次回路与二次回路区别
一次回路与二次回路区别利用一次电流检验电流互感器二次回路接线正确性,是新设备投入运行前必须进行的一项基础工作,应针对不同的元件采取不同的方法。
下面是店铺整理的什么是一次回路，欢迎阅读。
什么是一次回路由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。
其中主电路就可以称为一次回路，控制电路属于二次回路。
一次回路与二次回路区别由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。
二次回路定义：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。
二次回路的定义由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路在词典中的解释：在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
二次回路的组成指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
二次回路的分类按电源性质分交流电流回路---由电流互感器(TA)二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。
交流电压回路---由电压互感器(TV)二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由一次设备相互连接构成发电、输电、配电或进行其他生产的电气回路，称为一次回路或一次接线。
二次回路定义：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。
编辑本段二次回路的定义
由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为
二次回路
二次回路。
在词典中的解释：
在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。
用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。
用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。
编辑本段二次回路的组成
指对一次设备的工作进行监视、控制、测量、调节和保护，所配置的如：测量仪表、继
二次回路
电器、控制和信号元件，自动装置、继电保护装置、电流、电压互感器等，按一定的要求连接在一起所构成的电气回路，称为二次接线或称为二次回路。
一次回路的组成由发电机、变压器、电力电缆、断路器、隔离开关、电压、电流互感器、避雷器等构成的电路，称为一次接线或称为主接线。
编辑本段二次回路的分类
按电源性质分
交流电流回路---由电流互感器（TA）二次侧供电给测量仪表及继电器的电流线圈等所有电
二次回路
流元件的全部回路。
交流电压回路---由电压互感器（TV）二次侧及三相五柱电压互感器开口三角经升压变压器转换为220V供电给测量仪表及继电器等所有电压线圈以及信号电源等。
直流回路---使用所变输出经变压、整流后的直流电源。
蓄电池---适用于大、中型变、配电所，投资成本高，占地面积大。
按用途区分
测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁
回路、操作电源回路。
操动回路---包括从操动（作）电源到断路器分、合闸线圈之间的所有有关元件，如：熔断器、控制开关、中间继电器的触点和线圈、接线端子等。
信号回路---包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。
编辑本段二次回路识图
常用的继电保护接线图包括：继电保护的原理接线圈、二次回路原理展开图、施工图（
二次回路
又称背面接线图）、盘面布置图。
看图
A、"先看一次，后看二次"。
一次：断路器、隔离开关、电流、电压互感器、变压器等。
了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。
B、"看完交流，看直流"。
指先看二次接线图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"。
一般交流回路较简单。
C、"交流看电源、直流找线圈"。
指交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。
D、"线圈对应查触头，触头连成一条线"。
指找出继电器的线圈后，再找出与其相应的触头所在的回路，一般由触头再连成另一回路；此回路中又可能串接有其它的继电器线圈，由其它继电器的线圈又引起它的触头接通另一回路，直至完成
二次回路
二次回路预先设置的逻辑功能。
E、"上下左右顺序看，屏外设备接着连"。
主要针对展开图、端子排图及屏后设备安装图。
原则上由上向下、由左向右看，同时结合屏外的设备一起看。
原理图
：对于与二次回路直接相连的一次接线部分绘成三线形式，而其余部分则以单线图表达。
原理图多用于对继电保护装置和自动装置的原理学习和分析或作为二次回路设计的原始依据。
A、原理图的仪表和继电器都是以整体形式的设备图形符号表示的，但不画出其内部的电路图，只画出触点的连接。
B、原理图是将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起；特点是能使读图人对整个装置的构成有一个整体的概念，并可清楚地了解二次回路各设备间的电气联系和动作原理。
C、缺点：对二次接线的某些细节表示不全面，没有元件的内部接线。
端子排号码和回路编号、导线的表示仅一部分，并且只标出直流电源的极性等。
展开图
：展开图和原理图是同一接线的两种表达方式。
"直观性好" A、将二次回路的设备展开表示，分成交流电流、交流电压回路，直流回路，信号回路。
B、将不同的设备按电路要求连接，形
二次回路
成各自独立的电路。
C、同一设备（电器元件）的线圈、触点，采用相同的文字符号表示，同类设备较多时，采用数字序号。
D、展开图的右侧以文字说明回路的用途。
E、展开图中所有元器件的触点都以常态表示，即没有发生动作。
安装接线图
A、屏背面展开图---以屏的结构在安装接线图上展开为平面图来表示。
屏背面部分装设仪表、控制开关、信号设备和继电器；屏侧面装设端子排；
屏顶的背面或侧面装设小母线、熔断器、附加电阻、小刀开关、警铃、蜂鸣器等。
B、屏上设备布置的一般规定---最上为继电器，中为中间继电器，时间继电器，下部为经常需要调试的继电器（方向、差动、重合闸等），最下面为信号继电器，连接片以及光字牌，信号灯，按钮，控制开关等。
C、保护和控制屏面图上的二次设备，均按照由左向右、自上而下的顺序编号，并标出文字符号；文字符号与展开图、原理图上的符号一致；在屏面图的旁边列出屏上的设备表（设备表中注明该设备的顺序编号、符号、名称、型号、技术参数、数量等）；如设备装在屏后（如电阻、熔断器等），在设备表的备注栏内注明。
D、在安装接线图上表示二次设备---屏背面接线图中，设备的左右方向正好与屏面布置图相反（背视图）；屏后看不见的二次设备轮廓线用虚线画出；稍复杂的设备内部接线（如各种继电器）也画出，电流表、功率表则不画；
二次回路
各设备的内部引出端子（螺钉），用一小圆圈画出并注明端子的编号。
接线端子
---连接同一屏（除特殊信号联络外）上不同设备电路。
A、试验端子---用于需要投入试验仪器的电流回路时可用到，主要利用它可校验电流回路中的仪表和继电器的准确度，可保证电流互感器的二次侧在测试中不会开路且又不必松动原来的接线。
B、连接试验端子---同时具备连接端子和试验端子的功能，常用于需要彼此连接的电流试验回路中。
C、特殊端子---用于需要很方便地开断回路的场合。
电应用电缆截面积（铜芯）
电流回路≥2.5MM2，长度较长时应≥4～6MM2 电压回路、控制回路、信号回路≥1.5MM2
