KYN61A-40.5型铠装移开式交流金属封闭开关设备五、产品展示篇一产品概述：KYN61A-40.5型铠装移开式交流金属封闭开关设备（以下简称KYN61A）是40.5kV三相交流50Hz单母线分段系统的成套配电装置。
主要用于输变电系统变电所的受配电、工矿企业事业配电等场合。
实行控制、保护和检测。
而且KYN61A-40.5型开关柜主要是从KYN61-40.5型开关柜改进而来，在基本保留了KYN61型开关优点的同时，比KYN61型结构更紧凑，主要电器设备分布更合理，占地面积更小，成本更低等优点。
KYN61A满足IEC298、GB3906-91等标准，具有可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，是一种理想的新型配电装置。
二使用环境：a、周围空气温度：+40℃～－15℃b、海拔：1000m以下c、湿度：日平均相对湿度不大于95%月平均相对湿度不大于90%d、地震：地震烈度不超过8度周围空气应不受腐蚀性或可燃性气体、水蒸汽等明显污染在超过本产品技术条件规定的环境条件瞎使用时，由用户和制造厂协商确定。
三技术参数和要求：■KYN61A技术参数及要求序号项目单位参数1 额定电压kV 40.52 额定频率Hz 503 主母线额定电流 A 1250、1600、20004 分支母线额定电流 A 1250、1600、20005 额定绝缘水平1min工频耐受电压kV相间、相对地一次隔离断口95 225雷电冲击耐受电压185 215辅助控制回路1min工频耐受电压20006 额定短路开断电流（有效值）kA 25、31.57 额定关合电流（峰值）kA 63、808 额定短时峰值耐受电流kA 63、809 4秒短时耐受电流kA 25、31.510 辅助控制回路额定电压V ≈110、≈22011 防护等级外壳IP4X，隔式间IP2X12 外形尺寸（宽×深×高）mm 1200×2800×2600■ ZN85-40.5型真空断路器技术参数序号项目单位参数1 额定电压kV 40.52 额定频率Hz 503 额定绝缘水平1min工频耐受电压kV95雷电冲击耐受电压1854 额定电流 A 1250、1600、20005 额定短时耐受电流kA 25、31.56 额定峰值耐受电流kA 63、807 额定短路持续时间s 48 额定短路开断电流kA 25、31.59 预期瞬时恢复电压值kV 按照GB1984的规定10 额定短路关合电流kA 63、8011 切合额定电容器组电流 A 400、63012 额定操作顺序O-0.3s-CO-180s-CO13 额定短路开断电流开断次数次2014 分闸时间t ms 35～6015 合闸时间t ms 40～8016 机械寿命次1000017 触头开距mm 18～2218 超行程mm 6±119 触头允许磨损厚度mm 320 平均合闸速度m/s 0.6～0.921 平均分闸速度（运动10mm）m/s 1.6～2.022 触头合闸弹跳时间ms ≤223 三相触头分闸不同期ms ≤224 三相触头合闸不同期ms ≤225 每相回路直流电阻μΩ≤6026 合闸状态额定触头弹簧压力N 3100四结构KYN61A的设计符合GB3906中对金属铠装移开式开关设备的要求。
zn23-40.5
zn23-40.5ZN23-40.5是一种40.5千伏户外交流高压真空断路器，广泛用于电力系统的配电网中。
它具有可靠的操作性能和优良的电气性能，适用于各种环境条件下的高压电网中。
本文将对ZN23-40.5的结构、工作原理和主要特点进行详细介绍。
一、结构ZN23-40.5断路器主要由断路器本体、操作机构、电动机机构、断路器电动机控制箱以及电源系统等组成。
断路器本体由断路器架、断路器弹簧机构、真空断口、压板机构等组成。
1. 断路器架：采用高强度和轻量化的铝合金构造，具有良好的机械性能和防腐蚀性能。
2. 断路器弹簧机构：用于闭合和断开断路器，在正常运行状态下具有稳定的机械性能和可靠的断路能力。
3. 真空断口：采用新型高真空度材料，具有很高的电介质强度和可靠的绝缘性能。
4. 压板机构：用于固定断路器的各个部件，确保其结构稳定性和可靠性。
操作机构：包括手动操作机构和电动操作机构，手动操作机构用于人工操作断路器，电动操作机构用于远程操作断路器。
电动机机构：由电动机和传动装置组成，用于控制和操作断路器。
断路器电动机控制箱：用于控制断路器的开闭及其它相关操作，包括远程控制、保护和监控。
电源系统：为断路器提供电能，包括交流供电系统和直流供电系统。
二、工作原理ZN23-40.5断路器采用真空断口作为主要的断口，当操作机构操作断路器关闭时，断路器的真空断口接触，形成闭合状态，使电流正常流动。
当操作机构操作断路器打开时，断路器的真空断口分离，形成断开状态，中断电路流动。
断路器的操作机构通过电动机机构的驱动，使得断路器实现自动化的开关操作。
断路器的控制箱负责对电动机机构进行控制，并与电力系统的监测和保护系统进行通信，实现远程控制和监测。
三、主要特点1. 高可靠性：ZN23-40.5断路器采用真空断口，具有很高的电气绝缘性能和可靠的断路能力，能够在各种恶劣的环境条件下正常工作。
2. 低维护成本：真空断口不需要定期维护和注油，减少了维护工作的复杂性和维护成本。
220kV短路电流计算书解读
设计计算书短路电流计算1、计算电路图和等值电路图则，，设，，）（）（）（MV A 100S 8%U 23%U 14%U B 3-2k 3-1k 2-1k ====5.148-231421%U -%U %U 21U 3-2k 3-1k 2-1k 1S =+=+=）（）（）（）（）（ 5.0-32-81421%U -%U %U 21U 3-1k 3-2k 2-1k 2S =+=+=）（）（）（）（）（ 5.841-82321%U -%U %U 21U 2-1k 3-2k 3-1k 3S =+=+=）（）（）（）（）（24.00x *S =121.01201001005.14S S 100%U x N B S1*1=⨯=⨯=3N B S2*210*17.41201001005.0S S 100%U x --=⨯-=⨯=.0701201001005.8S S 100%U x N B S3*3=⨯=⨯=1-1、d 1短路时等值阻抗图18.23042.011I S **1-d *1-d ====S X 折算到220kV 短路容量有名值2381MVA 100*18.23*S S *1-d 1-d ===j S 折算到220kV 短路电流有名值kA 97.52303100*81.23U 3S II Bj *1-d 1-d =⨯==根据《电力工程电气设计手册》的相关规定，取电流冲击系数K .81ch =，当不计周期分量的衰减时，短路电流全电流最大有效值kA 01.979.51-.8121I 1-K 21I 21-d 2ch ch =⨯+=⨯+=）（）（冲击电流kA 22.1597.5.812I K 2i 1-d ch ch =⨯⨯=⨯= 1-2、d 2点短路时的等值阻抗图，1.0200417.0121.0042.02)]//()[(X *2*1**2*1*2*1**2-d =-+=++=+++=X X X X X X X X SS101.011I S *2-d *2-d *2-d ====X 折算到110kV 短路容量有名值MVA 0001100*10*S S *2-d 2-d ===j S 折算到110kV 短路电流有名值kA 02.51153100*10U 3S I I Bj *2-d 2-d =⨯==根据《电力工程电气设计手册》的相关规定，取电流冲击系数K .81ch =，当不计周期分量的衰减时，短路电流全电流最大有效值kA 58.720.51-.8121I 1-K 21I 22-d 2ch ch =⨯+=⨯+=）（）（冲击电流kA 801.1202.5.812I K 2i 2-d ch ch =⨯⨯=⨯= 1-3、3d 点短路时的等值阻抗图，1375.0207.0121.0042.02)]//()[(X*3*1**3*1*3*1**3-d =++=++=+++=X X X X X X X X SS27.71375.011I S *2-d *2-d *2-d ====X 折算到35kV 短路容量有名值MVA 727100*27.7*S S *3-d *3-d ===j S 折算到35kV 短路电流有名值kA 34.11373100*27.7U 3S I I Bj *3-d 3-d =⨯== 根据《电力工程电气设计手册》的相关规定，取电流冲击系数K .81ch =，当不计周期分量的衰减时，短路电流全电流最大有效值kA 12.1734.111-.8121I 1-K 21I 23-d 2ch ch =⨯+=⨯+=）（）（冲击电流kA 917.2834.11.812I K 2i 3-d ch ch =⨯⨯=⨯=电气设备的选择与校验一、1、220kV侧GIS组合电器选择选择ZF11-252型GIS组合电器。

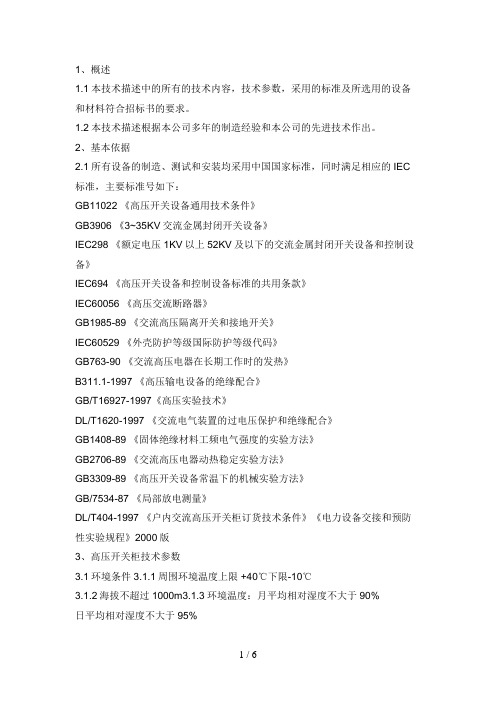

(开关柜试验)KYN6高压开关柜的技术说明
1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。
1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。
2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC 标准，主要标准号如下：GB11022 《高压开关设备通用技术条件》GB3906 《3~35KV交流金属封闭开关设备》IEC298 《额定电压1KV以上52KV及以下的交流金属封闭开关设备和控制设备》IEC694 《高压开关设备和控制设备标准的共用条款》IEC60056 《高压交流断路器》GB1985-89 《交流高压隔离开关和接地开关》IEC60529 《外壳防护等级国际防护等级代码》GB763-90 《交流高压电器在长期工作时的发热》B311.1-1997 《高压输电设备的绝缘配合》GB/T16927-1997《高压实验技术》DL/T1620-1997 《交流电气装置的过电压保护和绝缘配合》GB1408-89 《固体绝缘材料工频电气强度的实验方法》GB2706-89 《交流高压电器动热稳定实验方法》GB3309-89 《高压开关设备常温下的机械实验方法》GB/7534-87 《局部放电测量》DL/T404-1997 《户内交流高压开关柜订货技术条件》《电力设备交接和预防性实验规程》2000版3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限 +40℃下限-10℃3.1.2海拔不超过1000m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、系统参数4.1系统标称电压： 35KV4.3额定频率： 50HZ4.4系统接地方式：不接地5、技术参数5.1断路器技术参数5.1.1开关柜采用ZN85-40.5断路器，断路器配宝光陶瓷真空灭弧室。
5.1.2ZN85-40.5断路器技术参数：5.2 开关柜的技术参数5.2.1开关柜为KYN61—40.5金属铠装移开式封闭开关柜。
(开关柜试验)KYN61-40.5高压开关柜的技术说明
1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。
1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。
2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB11022 《高压开关设备通用技术条件》GB3906 《3~35KV交流金属封闭开关设备》IEC298 《额定电压1KV以上52KV及以下的交流金属封闭开关设备和控制设备》IEC694 《高压开关设备和控制设备标准的共用条款》IEC60056 《高压交流断路器》GB1985-89 《交流高压隔离开关和接地开关》IEC60529 《外壳防护等级国际防护等级代码》GB763-90 《交流高压电器在长期工作时的发热》B311.1-1997 《高压输电设备的绝缘配合》GB/T16927-1997《高压试验技术》DL/T1620-1997 《交流电气装置的过电压保护和绝缘配合》GB1408-89 《固体绝缘材料工频电气强度的试验方法》GB2706-89 《交流高压电器动热稳定试验方法》GB3309-89 《高压开关设备常温下的机械试验方法》GB/7534-87 《局部放电测量》DL/T404-1997 《户内交流高压开关柜订货技术条件》《电力设备交接和预防性试验规程》2000版3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限+40℃下限-10℃3.1.2海拔不超过1000m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、系统参数4.1系统标称电压：35KV4.3额定频率：50HZ4.4系统接地方式：不接地5、技术参数5.1断路器技术参数5.1.1开关柜采用ZN85-40.5断路器，断路器配宝光陶瓷真空灭弧室。
5.1.2 ZN85-40.5断路器技术参数：5.2 开关柜的技术参数5.2.1开关柜为KYN61—40.5金属铠装移开式封闭开关柜。

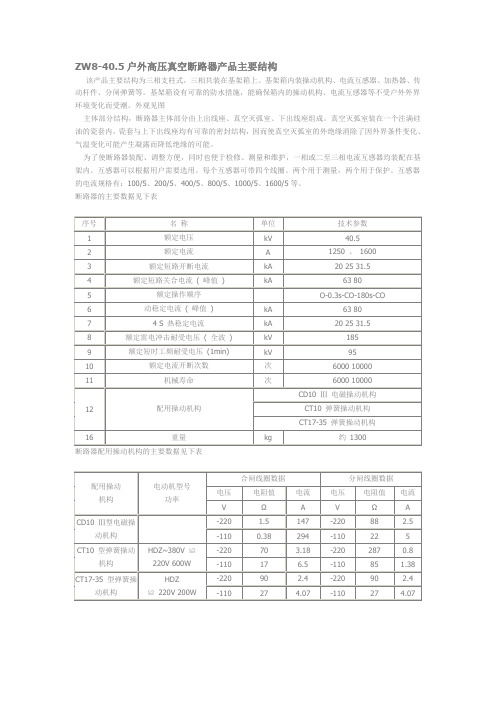

ZW8-40.5户外高压真空断路器产品主要结构
ZW8-40.5户外高压真空断路器产品主要结构该产品主要结构为三相支柱式，三相共装在基架箱上。
基架箱内装操动机构、电流互感器、加热器、传动杆件、分闸弹簧等。
基架箱设有可靠的防水措施，能确保箱内的操动机构、电流互感器等不受户外外界环境变化而受潮。
外观见图主体部分结构，断路器主体部分由上出线座、真空灭弧室、下出线座组成。
真空灭弧室装在一个注满硅油的瓷套内，瓷套与上下出线座均有可靠的密封结构，因而使真空灭弧室的外绝缘消除了因外界条件变化、气温变化可能产生凝露而降低绝缘的可能。
为了使断路器装配、调整方便，同时也便于检修、测量和维护，一相或二至三相电流互感器均装配在基架内。
互感器可以根据用户需要选用。
每个互感器可带四个线圈。
两个用于测量，两个用于保护。
互感器的电流规格有：100/5、200/5、400/5、800/5、1000/5、1600/5等。
断路器的主要数据见下表断路器配用操动机构的主要数据见下表断路器内配LZZBJ4-35电流互感器主要技术参数见下表ZW13-40.5型户外高压真空断路器安装尺寸Dimensions of outline and Installation选型指南Description of selectionZW13-40.5型户外高压真空断路器系三相交流50HZ高压开关设备;适用于发电厂和变电站35KV电力系统中主要电器设备及线路的保护和控制；三短轴、三缓冲使三相同期及参数的一致性非常好；产品无油、无气，免维护。
操作杆内置，蝶簧机构性能稳定，操作准确；是少油和SF6开关的升级和换代产品；产品专利号：ZL2005396769X。
Applicable to 66KV electric power systems, cabinet for pretecting and controlling in mine enterprise, generation station and transformer station.Three short-shaft,simultaneity parameters best.ZW13-40.5 is oil-less switch domestic congeneric products.使用条件Environmental requirements工作温度：-40℃~+40℃地震强度：≤8度海拔高度：1000m 污秽等级：ⅣAmbient temperature : not over+40℃, not below-40℃.产品型号Type meanings技术参数Technical parameter。
KYN60-40.5铠装移开式交流金属封闭开关设备
目录一概述（2）二型号及含义（2）三正常使用条件（2）四结构说明（2）五开关柜和主要元件的技术参数（4）六开关柜的安装基础（6）七一次主接线方案（8）八订货须知（12）一慨述KYN60-40.5铠装移开式交流金属封闭开关设备（简称开关柜）适用于额定电压为40.5kV三相交流50Hz户内电力系统中作为发电厂、变电所及工矿企业的配电室接受分配电能之用。
并对电路具有控制、保护和监测等功能。
开关柜除广泛应用于一般的电力系统外，还可使用于具有频繁操作的电力系统中。
本产品符合GB 3906—91《3～35kV交流金属封闭开关设备》及GB/T 11022—1999《户内交流高压开关柜订货技术条件》的有关要求。
本开关柜可配用ZN85—40.5（3A V3）真空断路器及LN2—40.5 2000型SF6断路器二型号及含义K Y N 60 — 40.5 /×××—×××额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户内移开式铠装式金属封闭开关设备三正常使用条件a) 周围空气温度不超过40︒C,且在24h内测得的平均值不超过35︒C。
最低周围空气温度-15︒C。
b) 海拔不大于1000m。
c) 周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
d) 湿度条件如下：1) 24h内测得的相对湿度的平均值不超过95%；2) 24h内测得的水蒸汽压力的平均值不超过2.2kPa;3) 月相对湿度平均值不超过90%；4) 月水蒸汽压力平均值不超过1.8kPa。
注：超出上述使用条件时，用户请与四川电器有限责任公司协商确定。
四结构说明本开关柜按GB 3906—91中的铠装式金属封闭开关设备而设计，整体是由柜体和可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间防护等级为IP2X。
本开关设备采用热缩绝缘材料，优化电极形状，使开关柜体积小巧。
KYN61-40.5 铠装移开式交流金属封闭开关设备配移开式 说明书
KYN61-40.5型铠装移开式交流金属封闭开关设备配移开式ZN85-40.5（3AV3）型真空断路器SF型和FP系列六氟化硫断路器KYN61-40.5铠装移开式交流金属封闭开关设备(以下简称开关柜)适用于三相交流50Hz、40.5kV单母线及单母线分段电力系统，主要应用与发电厂、变电站及工矿企业、高层建筑的变配电中作为接受和分配电能之用，并对电路起到控制、保护和检测，满足IE20698、GB3906、DL404等标准的要求。
并具备完善的“五防”功能。
1 使用条件1.1海拔高度：海拔不超过2000米；1.2环境温度：上限为+40℃，且24h下限为-15℃；1.3相对湿度：日平均值不大于95%，月平均值不大于90%；1.4地震烈度：不超过8度；1.5没有火灾爆炸危险：没有剧烈振动及化学腐蚀等严重污秽的场所。
2 特点2.1采用热缩绝缘材料及环氧涂覆的绝缘手段，优化电极形状，归体结构紧凑，缩小占地面积；2.2 开关柜柜体选用优质冷轧钢板或进口敷铝锌板经数控板金加工成型后，通过高强度螺栓螺母和铆螺母连接而成，一般构件表面采用喷塑和镀锌工艺； 2.3可配用国产ZN85-40.5（3AV3）真空断路器和法国施耐德SF1、SF2型及阿尔斯通FP系列六氟化硫断路器，以满足不同用户的要求；2.4开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道；2.5断路器、接地开关等操作均可在开关柜门关闭的情况下进行，即可实现关门操作；2.6开关柜的结构适应性强，主接线方案可以达到160种以上，能满足不同用户的需要；2.7手车、断路器，接地开关和后柜门之间设有防止误操作的机械连锁装置，“五防”功能齐全，安全可靠。
3 技术参数3.1开关柜技术参数 序 号 项 目单 位参 数 1 额定电压kV 40.5 2 额定频率Hz 50 3 主母线额定电流A 1250，1600，2000，2500 4 分支母线额定电流A 630，1250，1600，2000 相间、相对地一次隔离断口1min 工频耐受电压（有效值）95 115 雷电冲击耐受电压（峰值）kV 185 215 5 额定绝缘水平 辅助控制回路1min 工频耐受电压V 2000 6 额定短路开断电流kA 25，31.5 7 额定短路关合电流（峰值） kA63，80 8 额定短时耐受电流（4s） kA25，31.5 9 额定峰值耐受电压 kA63。
高压电气设备型号含义
HY5WS-17/50L氧化锌避雷器铭牌的型号字母含义是什么？答：H-表示复合绝缘外套；Y-表示金属氧化锌避雷器；5-表示冲击放电电流为5KA；W-表示无间隙；S-表示配电型；17－表示避雷器的额定电压为17KV；50－表示避雷器的残压为50KV；L-表示带脱离装置氧化锌避雷器。
高压熔断器铭牌的型号字母含义是什么？高压熔断器的型号参数及含义：□□□—□□/□第一位：产品字母代号（R-熔断器）第二位：使用环境（N-户内，W-户外）第三位：设计序号（1，2，3……）第四位：额定电压（KV）第五位：结构特点（H-带有限流电阻，Z-带重合闸，T-带热脱扣器）第六位：额定电流（A）电流互感器型号含义LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ-10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLZZ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)LMZB7-10GYW1L 电流互感器Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) GYW1 高原污秽Plateau DirtyLDZB6-10QL 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) Q 结构代号Structure codeLDJ2-10L 电流互感器Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV) LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV) Q 结构代号Structure codeLCZ-35QL 电流互感器Current transformerC 手车式Handcart typeZ 浇注式Casting type35 额定电压（kV ）Highest voltage for equipment(kV) Q 结构代号Structure codeJDZ(X)-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding3,6,10 电压等级（kV）Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级（kV）Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV）Voltage class(kV)GYW1 高原污秽Plateau DirtyPT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区电压互感器型号含义JDZ(X)-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding3,6,10 电压等级（kV） Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau Dirty避雷器型号含义代表什么Y10W2-200/520Y:表示氧化锌避雷器10:标称放电电流W:表示无间隙2:表示设计序号200:避雷器的额定电压520:在标称放电电流下的最大残压氧化锌避雷器主要用于电力系统保护电气设备免受雷电过电压和操作过电压的危害，具有反应灵敏，伏安特性平坦、残压低、运行可靠等优点。
