7805中文资料
7805稳压器的电路图和引脚介绍2
7805引脚图及稳压电路图资料
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V 输出电压了，下面介绍一个简单的7805电路。
<lm7805稳压电路>
上图中，变压器、整流桥将220V交流变换成13V直流。
R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Uxx(1+R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路
lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳
压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
7805稳压管介绍
7805 稳压管介绍
7805 三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78&TImes;&TImes;系列和负电压输出的79&TImes;&TImes;系列。
顾名思义，三端IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子像是普通的三极管，TO-220 的标准封装，也有9013 样子的TO-92 封装。
7805 稳压管两端电容简介
三端稳压器输入输出应该接两个电容到地，主要用于防止稳压器振荡。
安装时要尽量靠近引脚，DATASHEET 上对这两个电容的容量都有具体的规定。
78/79 系列的输出端一般为0.1UF，输入端0.33UF 或0.47UF，最好选用独石电容，兼顾体积和损耗。
不可简单的当作滤波和退耦电容。
7805 稳压管电容的选用
器件的选用，要看场合、看具体情况，不能一概而论。
按器件说明书的要求，78/79 系列的输入、输出端都应该接个小电容，推荐0.1uF，目的是防自激。
ads7805中文说明
3.1.2 通过 TOUTX 设置 R/C 信号
3.1.3 通过片选 (CS) 和写入选通 (DC_WE) 设置 R/C 信号
使用写入选通控制 R/C 信号时，EVM_A0 至 EVM_A2 确定激活 ADS7805 的 CS 信号的地址。 ADS7805 EVM 地址 行 EVM_A0:EVM_A4 通过 W1 由 5-6K 接口板上的跳线设置定义。 断开 W1 时，EVM_A0:EVM_A4 与高位地址行 DC_A14 至 DC_A17 相对应。 关闭 W1 时，将连接 EVM 地址行和 'C6713 低位地址行 DC_A2:DC_A5。
DSP’ 的内部定时器 TOUTb 可以用作 ADS7805EVM 的转换时钟源。 出于此应用报告的目的，将 TOUTb 配置为 一个期间值为 150 的 2 时钟周期宽脉冲。 这将为 ADS7805 提供一个大约为 167KSPS 的转换率。 在 DSP/BIOS 配置文件 (ADS78_8505_6713.CDB) 的芯片支持程序库 (CSL) 中配置此定时器。 在使用定时器函数控制 R/C 时，可以通过移除与 W8 的并联来保持 CS 引脚的低电平。

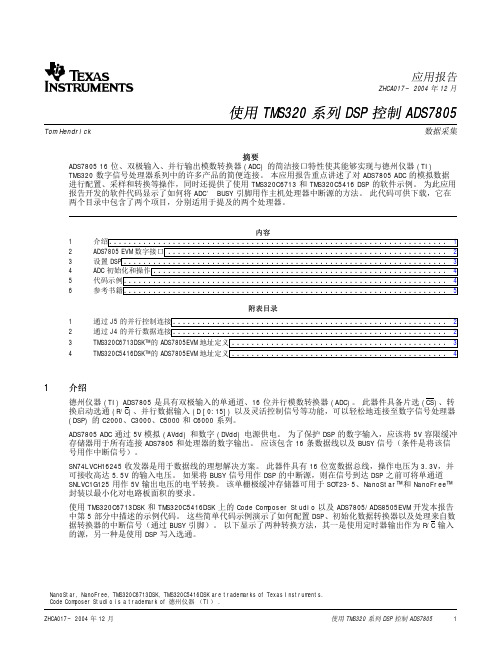

1 介绍
德州仪器 (TI) ADS7805 是具有双极输入的单通道、16 位并行模数转换器 (ADC)。 此器件具备片选 (CS)、转 换启动选通 (R/C)、并行数据输入 (D [0:15]) 以及灵活控制信号等功能，可以轻松地连接至数字信号处理器 (DSP) 的 C2000、C3000、C5000 和 C6000 系列。
7805三端稳压器，历代电子人青春和辉煌的见证者
7805三端稳压器，历代电子人青春和辉煌的见证者78xx系列三端集成稳压器诞生于上世纪70年代末80年代初，距今已有近40年的历史。
第一代78xx系列的使用者现在已近60岁，78xx见证了他们的青春和辉煌。
78xx系类电源芯片已经写进了大学模拟电路教材，并持续影响着大学生和电子工作者，对电源芯片的发展产生了深远的影响。
78xx系列主要的产品有7815，7812，7809和7805，分别表示输出电压为15V，12V，9V和5V。
因为八十年代初诞生的8051系列单片机是5V供电的，所以7805三端稳压器使用非常广泛。
现在电源芯片种类繁多，无论是转换效率还是封装都比7805优秀很多，但是7805依然很畅销。
7805三端稳压器应用较多的主要有三种型号，分别是7805,78M05,78L05，他们主要在输出电流上存在较大区别。
7805最大能提供1A的电流：能满足大多数5V产品对电源电流的要求。
78M05最大能提供500mA的电流：适用于中低功耗的需求；78L05最大能提供100mA的电流：适用于低功耗的需求；正确估算电路的功耗对芯片选型至关重要，笔者曾经做过一款正弦波驱动的BLDC控制板，为了尽可能的减小电路板尺寸，电源芯片选择了78L05，结果在调试的时候发现电源芯片发热严重，不得以重新选型了电源芯片。
三种类型的7805电源芯片78xx系列三端稳压器，转换效率低、发热严重，但是目前仍然被广泛应用，究其原因有如下个：1) 价格便宜，目前批量价格几毛钱，78L05价格更低；2)外围电路简单，只需要几个电容就可以稳定的工作；3）宽压输入，输入电压最大可达36V。
7805典型电路从图中可以看出，只需要两个电容，7805就可以稳定的输出5V，极大的简化了电路设计的复杂度。
7805电源模块7805电源芯片封装类型繁多，常用的封装类型有：TO-220,TO-252,SOT89。
7805芯片常用封装78xx三端稳压器是输出正电源的，与之相对的是79xx系列三端稳压器，输出的是负电压。
7805简介

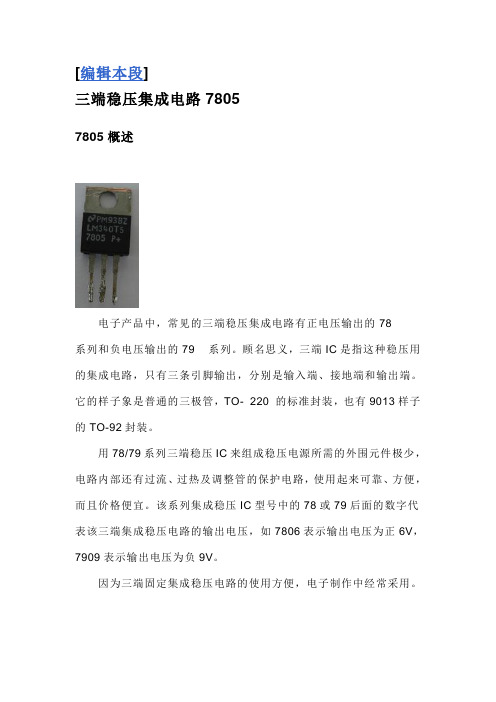

[编辑本段]三端稳压集成电路78057805概述电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。
顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和T O-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
如对于78**正压系列，①脚高电位，②脚接地，；对与79**负压系列，①脚接地，②脚接负电压，输出都是③脚。
如附图所示。
此外，还应注意，散热片总是和接地脚相连。
这样在78**系列中，散热片和②脚连接，而在79**系列中，散热片却和①脚连接。
[编辑本段]7805应用电路7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。
7805工作原理
7805稳压器的工作原理及基本原理1. 导言稳压器（Voltage Regulator）是一种集成电路，用于稳压及电流调节的电子元件。
稳压器被广泛应用于各个领域，例如电子器件的电源供给、电路的保护以及模拟电源的输出等方面。
在众多的稳压器中，7805是最常见且使用广泛的一种线性稳压元件。
本文将详细介绍7805稳压器的基本原理和工作原理。
2. 基本原理7805稳压器的基本原理是通过负反馈的机制来实现稳定的输出电压。
在负载电流变化或输入电压波动的情况下，稳压器能够自动调节输出电压，使其保持在设定的稳定值。
负反馈原理即通过将输出端电压与参考电压进行比较，将比较结果反馈到控制电路，进而调整输出电压。
7805稳压器的参考电压就是5V，它是通过内部的参考电压源来提供的。
3. 工作原理7805稳压器是一种三端稳压器，它具有三个引脚：输入引脚（Vin），地引脚（GND）和输出引脚（Vout）。
在正常工作时，输入电压通过输入引脚传入稳压器，经过内部电路的处理，以稳定的5V输出到输出引脚。
稳压器的内部电路主要包括一个差分放大器、一个错误放大器、一个输出级以及一个调节级。
下面将详细介绍每个部分的功能和工作原理。
3.1 差分放大器差分放大器是稳压器的核心部分，它负责将输出端电压与参考电压进行比较，得出误差信号。
差分放大器由三个晶体管组成，其中两个为NPN型，一个为PNP型。
•当输出电压高于参考电压时，差分放大器输出高电平，表明输出电压过高。
•当输出电压低于参考电压时，差分放大器输出低电平，表明输出电压过低。
•当输出电压等于参考电压时，差分放大器输出为中间电平，表明输出电压稳定。
3.2 错误放大器错误放大器接收差分放大器的输出信号，并根据它的大小来决定增加或减小输出电流。
根据误差放大器的输出情况，分别增加或减小参考电压。
错误放大器通常由一个比较器和一个电压调整电路组成。
3.3 输出级输出级主要负责放大错误放大器的输出信号，以便控制输出电压的变化。
关于7805的选用和散热片的匹配
关于7805的选用和散热片的选配一、.7805概述7805集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。
它只有三个外引出端(输入端、输出端和公共地端)，将整流滤波后的不稳定直流电压接到集成三端稳压器输入端，经三端稳压器后在输出端得一稳定的直流电压。
虽然是固定电压输出，但使用外接元件可获得不同的电压和电流。
二、集成三端稳压器的分类集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。
1、根据输出电压能否调整分类集成三端稳压器的输出电压有固定和可调输出之分。
固定输出电压是由制造厂预先调整好的,输出为固定值。
例如,7805型集成三端稳压器,输出为固定+5V。
可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。
例如:CW317型集成三端稳压器, 输出电压可以在1.2～37V 范围内连续可调。
2、固定输出电压式根据输出电压的正、负分系列输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。
例：7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。
输出电流为1.0A(带散热器)。
输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。
例：7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。
输出电流为1.0A(带散热器)。
3、根据输出电流分挡三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。
输出为小电流,代号"L"。
例如,78L××,最大输出电流为0.1A。
输出为中电流,代号"M"。
例如,78M××,最大输出电流为0.5A。
输出为大电流,无代号。
例如,78××,最大输出电流为1.5A。
LM7805C中文资料
TO-3 Package K TO-220 Package T
150˚C 150˚C −65˚C to +150˚C
300˚C 230˚C
Electrical Characteristics LM78XXC (Note 2)
VO
Output Voltage
Tj = 25˚C, 5 mA ≤ IO ≤ 1A
4.8 5 5.2 11.5 12 12.5 14.4 15 15.6
PD ≤ 15W, 5 mA ≤ IO ≤ 1A
4.75
5.25 11.4
12.6 14.25
15.75
VMIN ≤ VIN ≤ VMAX
(7.5 ≤ VIN ≤ 20)
25
60
75
∆VIN
(8 ≤ VIN ≤ 12) (16 ≤ VIN ≤ 22) (20 ≤ VIN ≤ 26)
∆VO
Load Regulation Tj = 25˚C 5 mA ≤ IO ≤ 1.5A
10 50
12 120
12 150
250 mA ≤ IO ≤ 750 mA
25
60
75
5 mA ≤ IO ≤ 1A, 0˚C ≤ Tj ≤ +125˚C
LM78XX Series Voltage Regulators
元器件交易网
May 2000
LM78XX Series Voltage Regulators
General Description
The LM78XX series of three terminal regulators is available with several fixed output voltages making them useful in a wide range of applications. One of these is local on card regulation, eliminating the distribution problems associated with single point regulation. The voltages available allow these regulators to be used in logic systems, instrumentation, HiFi, and other solid state electronic equipment. Although designed primarily as fixed voltage regulators these devices can be used with external components to obtain adjustable voltages and currents.
LM7805A中文资料
Symbol
VO
∆VO
∆VO IQ
∆IQ ∆VO/∆T
VN RR VO RO ISC IPK
Test Conditions
TJ =+25 °C 5.0mA ≤ IO ≤1.0A, PO ≤ 15W VI = 7V to 20V VI = 8V to 20V
VO = 7V to 25V TJ=+25°C VI = 8V to 12V TJ=+25°C IO = 5.0mA to1.5A
5.7 6.0 6.3
5 120 1.5 60 9 120 3 60 5.0 8
0.5 1.3
-0.8 45
Unit
V
mV mV mA mA mV/ °C µV/VO
59 75
59 75
dB
2
2
V
19
19
mΩ
250
250
mA
2.2
2.2
A
* TMIN <TJ <TMAX LM78XXI/RI: TMIN= - 40 °C, TMAX = +125 °C LM78XX/R: TMIN= 0 °C, TMAX= +125 °C
元器件交易网
LM78XX (KA78XX, MC78XX) FIXED VOLTAGE REGULATOR (POSITIVE)
LM7806/I/R/RI ELECTRICAL CHARACTERISTICS
(Refer to test circuit, TMIN <TJ <TMAX, IO=500mA, VI= 11V CI= 0.33µF, CO= 0.1µF, unless otherwise specified)
7805稳压器
7805是我们最常用到的稳压芯片了，他的使用方便，用很简单的电路即可以输入一个直流稳压电源,他的输出电压恰好为5v，刚好是51系列单片机运行所需的电压，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差别,用的最多的还是lm7805,下面我简单的介绍一下他的3个引脚以及用它来构成的稳压电路的资料。
<7805引脚图>
其中1接整流器输出的+电压，2为公共地(也就是负极)，3就是我们需要的正5V输出电压了，下面介绍一个简单的7805电路
<lm7805稳压电路>
上图中R1用220Ω，R2用680Ω的这个是用来调节输出电压的。
输出电压公式Uo≈Uxx(1+ R2/R1)，此稳压电路可在5～12V稳压范围内实现输出电压连续可调节。
此三端集成稳压集成电路lm7805最大输入电压为35V，输入输出差需保持2V以上，这样该电路中因为稳压器的直流输入电压是正14V，故该稳压电路的最大输出电压为正12V。
此电路的精度一般可达到0.04以上，用lm7805就能满足一般需求了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
+a
→
7805中文资料/LM7805中文资料 LM7805是常用的三端稳压器， 一般使用的是TO-220封装，能提供DC 5V的输出电压，应 用范围广，内含过流和过载保护电路。带散热片时能持续提供 1A的电流，如果使用外围器 件，它还能提供不通的电压和电流。
LM7805引脚图(管脚图)
TO-220FPΓΓO-220FM (b)负稳压 (Jb)负稳压 TO-22D {Any TyPe) GND INPUT 7805是常用的三端稳压器件，顾名思义 纹很小。 (1)集成三端稳压器根据稳定电压的正、 正、负稳压的典型电路。 负极性分为78 ×××, 79×××系列。附图给出了
Ca)正稳压 D2?AK ⅞Aπy TyP哥 7800系列管脚定义 05就是输出电压为 5v,还可以微调，7805输出波
皿3沖•.订冊
〈正、负稳压 7805电路〉 (2)三端稳压器的型号规格和管脚分
布。
OUrPUr 3 OiJTPLJI
n GftoUND .? :∖PUT
7!J∣∣
二1 ∪.：：
NPUT
:士 ∙∣ 屮
79r⅛s
=3 OUTPUl
□
INPUT GROlJND
IMF 敕字我示辅岀电H点 ----------- 宇母我示綸出笊fΛ CM≡ M7） 軸字：裡示正*负电巫系弼
例如：78M05三端稳压器可输出+5 V、0.5 A的稳定电压；7912三端稳压器可输出
12V、1A 的稳定电压。（3）外形及管脚分布，如附图 1-25所示。
由7805，7905，7812组成的特殊的线性稳压电源
如图所示为一种特殊的电源电路。 该电路虽然简单，但可以从两个相同的次级绕组中产生出 三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之 间，起着全波整流的作用。
C.
3 C. 1
2
3 TD
I --------------------------------- * —1 +12V
7βQ5 Vi Il I lV⅛ GND r-t +5V
Jr GND ® VOUt IJ
VoUt D2 _±
A£b
TO√20 J t JF Jr JiZ
L输人. INPLTT
2 -⅛. GND
3输出， OUTpUT
附表1 -17三端稳压器输岀电流字母表示法
L M 址字） S H P
O 1 A 0.5 A 1 A 2A 5A IOA
> O $
斗 ⅛ HUU⅛A
∣,
I4^ Λ
叫 7805 ? 7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的 78 × 系列和负电压输出的 79××系列。顾名思义，三端IC是指这种稳压用的集成电路， 只有三条 引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管， To- 220的标 准封装，也有 9013样子的TO-92封装。
基本信息 中文名称 7805三端稳压集成电路 ■ 最大输岀电流
1.5A ■ 特点
热过载保护、短路保护、使用方便
■ 输入电压
不大于36V ■ 输入输岀压差
2V
输出电压 4.8V~5.2V 结构组成
用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少,
To-220 GND
1. IrrPJI 2. GND 3. OUlPUt 7805三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。 该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压， 如 7806表示输出电压为正 6V，7909表示输出电压为负 9V。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。 在实际应用中，应在三端集成稳压电路上安装足够大的散热器 （当然小功率的条件下不 用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出 1.5A以上电流的稳压电源， 通常采用几块三端稳压电路并联 起来，使其最大输出电流为 N个1.5A ,但应用时需注意：并联使用的集成稳压电路应采用同 一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免 个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 **、79 **系列三端稳压器中最常应用的是 TO-220和TO-202两种封装。这 两种封装的图形以及引脚序号、弓I脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输 出位。如对于78**正压系列，①脚高电位，②脚接地，③脚为输出位；而对于79**负压系列， ①脚接地，②脚接负电压，③脚为输出位。如附图所示。
此外，还应注意，散热片总是和最低电位的第②脚相连。这样在 78**系列 中，散热片和②脚（地）连接，而在79**系列中，散热片却和②脚（输入端）连接。
内部电路 7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能 很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数，因此产品的应用范围很 广泛。可以运用本地调节来消除噪声影响， 解决了与单点调节相关的分散问题， 输出电压误
差精度分为±3%和芳％。 7805内部电路
7805三端稳压IC在电路运用中应注意以下事项 ：
输入输出压差不能太大，太大则转换效率急速降低，而且容易击穿损坏。最 高输入电压不能超过35伏；输出电流不能太大，1.5A是其极限值。大电流的输 出，散热片的尺寸要足够大，否则会导致高温保护或热击穿；输入输出压差也不 能太小,低于2伏稳压效率急速下降。 应用电路 7805典型应用电路图：78XX系列集成稳压器的典型应用电路如下图所示， 这是一个输 出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输 出端滤波电容，RL为负载电阻。当输出电流较大时， 7805应配上散热板。
下图为提高输出电压的应用电路。 稳压二极管VD1串接在78XX稳压器2脚与地之间， 可使输出电压 Uo得到一定的提高，输出电压 Uo为78XX稳压器输出电 压与稳压二极管 VC1稳压值之和。VD2是输出保护二极管，一旦输出电压低于 VD1稳压值时，VD2导通,
下图为输出电压可在一定范围内调节的应用电路。由于 R1、RP电阻网络的作用，使 得输出电压被提高，提高的幅度取决于 RP与R1的比值。调节电位器 RP ,即 可一定范围 内调节输出电压。当RP=0时，输出电压Uo等于78XX稳压器输出电压；当RP逐步增大时, Uo也随之逐步提高。
下图为扩大输出电流的应用电路。 VT2为外接扩流率管，VT1为推动管, 者为达林顿连接。R1为偏置电阻。该电路最大输出电流取决于 VT2的参数。
参数 参数 符号 测试条件 最小值 典型值 最 Tj=25 °C 4.8 5.0 C J
输出电压 Vo
5.0mA<1o<1.0A Po<15W Vi=7.5v to 20v 4.75 5.00 C
J
线性调整率 Tj=25 C ,Vi=7.5V to 25V 4.0 1
△Vo Tj=25 C ,Vi=8V to 12V 1.6
C J
Tj=25 C,lo=5.0mA to 1.5A 9 1
负载调整率 △Vo Tj=25 C
lo=250mA to 750mA 4 C
J
静态电流 IQ Tj=25 C 5.0 8
lo=5mA to 1.0A 0.03 C 静态电流变化率 △ IQ
Vi=8V to 25V 0.3 C
将输出电流旁路，保护7800稳压器输出级不被 7905典型应
用电路图损坏。 输岀电压温漂 △Vo/AT lo=5mA 0.8
输岀噪音电压 VN f=10Hz to 100KHz,Ta=25 °C 42
纹波抑制比 RR f=120H z, Vi=8V to 18V 62 73
输入输出电压差 Vo lo=1.0A,Tj=25
C 2
输出阻抗 Ro f=1KHz 15
短路电流 1SC Vi=35V,Ta=25
C 230
峰值电流 1PK Tj=25 C 2.2
展开 输入电压
7V的电压要想输出5V ,则需要使用低压差的稳压集成块，如附图所示的型号。 也可以使用3只普通的整流二极管降压，也能得到 5V的较为稳定的电压，二极管的 允许电流大于你需要的电流即可。
78**系列的稳压集成块的极限输入电压是 36V，最低输入电压比输出电压 ⅛ "R∣lld[l⅞ MfL⅞V⅛⅞. V. *-.F⅛ - τj∣Λ⅛.‰ r ⅝ ∣∣ * - ■ ■ ■ JIIP-Ii t a； *r m ⅝ ⅛ f⅞ IjL ■ ∙ , ,∣ i i-r ∣p ⅞tt 1,
■ - - Γ. V W ■ 4 *⅝ ■ ⅜∙*"1 ⅞ ■■ ∙⅛∙ - fl4> «» ‰i*> i tfliJΛ hJ*V>t
■ ⅞ ⅜^a H 百 ⅛⅝i ⅛⅛⅛
l> ■ ⅜ Ii ⅞ b ' BS- ■ ■ 严 ⅛ 4^1« Ii *-lB V
F ⅛ i> ⅞ « B + ■ 蠱 .VJ U ■■ 5 ■■ i JM F - .∙⅛Γ, p . t⅜ I Iib i ■■ I ■
■■■ ■』■ '9*
4 ∙⅛" f" I I. ⅛^T ⅞ ⅛ ⅛∣∣ j ,f_ ■ Iql ⅞ B ⅝ n B ■ T . ■ ■
H •***■■> lφ 1 Pi !t
•» KB £ LB : '■ I f F ■ H I ⅛
Ut P ： ■- ' ? f »
B Jl- W
■ - 耙日
1 *
‰li N0'- - ,■' / N > ■ i∕> ■ <. LnK ■ F T B ■« Γ 1 ■ ■ 1 r. IU Γ rg - I ⅝- i ", f H 1 JIi 3-4V。还要考虑输出与
输入间压差带来的功率损耗，所以一般输入为 9-15V之间。
