电工技能鉴定培训资料
维修电工国家职业技能培训与鉴定教程
维修电工国家职业技能培训与鉴定教程一、维修电工的基本概念和技能要求维修电工是指能够进行电气设备的维修工作并具备相关职业资格的专业人员。
这一职业领域需要掌握电气原理、电路结构和故障排除等方面的知识，并具备一定的动手能力和维修经验。
在现代工业生产中，维修电工承担着至关重要的任务，他们能够确保设备的正常运转，提高设备利用率和生产效率。
在进行维修电工国家职业技能培训时，学员需要学习电气基础知识、安全操作规程、常见故障排除方法和维修技术。
这些内容既包括理论学习，也包括实际操作，学员需要通过实际维修案例来提升自己的维修技能。
对于维修电工而言，安全意识和安全操作技能也至关重要，因为电气设备的维修工作需要面对高压电和各种潜在危险。
二、维修电工国家职业技能培训的重要性和现状维修电工国家职业技能培训的重要性不言而喻。
随着工业化进程的加快和先进设备的不断涌现，维修电工的水平直接关系到企业设备的运行效率和生产质量。
然而，在现实中，由于国家职业技能标准缺乏统一，部分地区甚至存在着培训内容较为陈旧、与实际需求脱节的现象。
这使得一些维修电工在面对新型设备或复杂故障时显得力不从心，难以胜任维修工作。
建立和完善维修电工国家职业技能培训与鉴定教程显得尤为重要。
这不仅能够提升维修电工的整体素质和水平，也能够推动整个行业的健康发展。
正确的培训方式和内容能够帮助学员全面掌握维修技能，并且能够更好地适应快速更新的设备和技术。
三、维修电工国家职业技能培训与鉴定教程的优化方向针对维修电工国家职业技能培训与鉴定教程的优化，我认为应该从以下几个方面着手：完善职业技能标准和培训大纲。
应该根据现代工业设备的特点和需求，及时修订和完善维修电工的职业技能标准，并制定具体的培训大纲。
这样可以确保培训内容与实际需求相匹配，学员所学所用，提高培训的实用性和针对性。
推动培训方式的创新。
未来的维修电工培训可以采用虚拟仿真技术和实时远程指导等高新技术手段。
这样一方面可以弥补实际设备维修难度大、成本高的不足，另一方面也可以促进维修电工技能的标准化和智能化。
电工岗位技能培训
电工岗位技能培训电工操作工岗位技能培训一、目的和适用范围：1、目的：为了贯彻执行国家、地方有关安全生产的法律法规和企业安全管理制度，遵照以人为本”的原则，规范岗位工人的作业行为，保障员工在劳动过程中的健康与安全，保护国家财产不受损失，制定本规程。
2、适用范围：本规程规定了单斗挖掘机操作人员的上岗条件、岗位风险和作业安全等内容。
适用于XXX从事单斗挖掘机操作人员的作业安全管理。
二、上岗条件：1、具备初中以上文化程度。
2、身体健康，无本岗位工作禁忌症。
3、新上岗的人员必须经三级安全教育，并考核合格。
4、熟悉本岗位安全技术操作规程，了解本岗位的危害因素及防范措施。
三、电气工作人员应知道的基本常识1、电气工作人员必须具备的条件是什么？经医生鉴定身体健康，无妨碍工作的病症（如心脏病、神经病、癫痫症、色盲等）；具备必要的电气常识，按其职务和工作的性质，掌握相关的规程、专业技术及安全操作技术，并经考试合格；熟练掌握触电急救方法；2、电工应怎样遵守职业道德？电工是直接为生茶或生活服务的。
电工素质的高低，不仅体现为知识的全面、技术的娴熟，职业道德风范是否优良也是一个重要的方面，因此，我们应有严于律己的精神，遵守电工职业道德规范。
电工职业道德规范首要包括以下几个方面：忠于职业责任；遵照职业纪律；交换电工专业技术和安全操作技术；团结协作。
3、变（配）电所的值班工作有哪些请求？供电电压6KV及以上，容量在560KVA及以上的用电单位，一般应配备电气运行值班电工。
运行值班电工的条件应符合电气安全工作规程的规定。
变（配）电所的值班人员，必须熟悉本站设备的性能及运行方式，掌握操作技术。
值班负责人和单独值班人员应由有实际工作经验的人员担任，并经领导批准。
变（配）电所的值班人员，一般不少于两人。
对于设备简单和不重要的变（配）电所，可由单人值班。
高压设备由单人值班时，必须具备下列条件：1）室内高压设备的隔离室设有遮栏，其高度应为1.7m以上。
国家职业技能鉴定——维修电工中级参考资料
维修电工中级参考资料一．填空题1.直流测速发电机按励磁方式可分为他励式与永磁式。
2.对修理后的直流发电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、异响及振动现象，如被检查的是直流发电机，则还需要检查空载电压的建立是否正常。
3.电刷的中性线位置是指当电机为空载发电机运转，其励磁电流和转速不变时，在换向器上测得的最大感应电动势时的电刷位置。
4.S—3表示石墨电刷；D213表示电化石墨电刷，J205表示金属石墨电刷。
5.直流电动机的励磁方式可分为：他励，并励；串励和复励。
6.直流电机的转子是由电枢铁心，绕组，换向器，转轴和风叶等部分组成，是进行能量转换的重要部分。
7.变压器的铁心既是变压器的磁路又是器身的骨架，它由铁柱，铁轨和夹紧装置组成。
8.变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗，交变磁场在铁心在所起的损耗可分为磁滞损耗和涡流损耗，和称为铁耗。
9.变压器空载电流的有功分量很小，而无功分量较大，所以变压器空载时，其功率因数很低，并且是感性的。
10.做变压器空载试验时，为了便于选择仪表和设备以及保证试验安全，一般都在低压侧接仪表和电源，而使高压侧开路。
11.铁心性能试验的主要内容是测试空载电流和空载损耗。
12.从空载到满载，变压器若是纯感性负载，则随着负载的增加，其输出电压将会降低；若是纯容性负载，其输出电压则会升高。
13.三相交流电机常用的单层绕组有同心式，链式，和交叉式三种。
14.三相异步电动机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的方向改变了，转子的转向将随之改变。
15.测量电机的对地绝缘电阻，常使用兆欧表，而不宜使用万用表。
16.交流电机定子绕组的短路主要是匝间短路和相间短路。
17.电机绕组常用的浸漆方法有滴浸，沉浸，真空压力浸，滚浸，和浇浸。
18.变压器所带负载若为纯电阻和感性时，其外特性是下降的曲线；若为容性负载时，其外特性是上翘的曲线。
电工高级工技能鉴定题库含参考答案
电工高级工技能鉴定题库含参考答案一、单选题（共40题，每题1分，共40分）1、他励直流电动机的励磁和负载转矩不变时，电枢回路串电阻，电动机稳定运行时电流A、上升B、不变C、下降D、以上都对正确答案：B2、下列测量机构仅可以测量直流的是( )A、电磁系测量机构B、感应系测量机构C、磁电系测量机构D、电动系测量机构正确答案：C3、职业道德内容很丰富，但是不包括( )A、职业道德特点B、职业道德品质C、职业道德行为规范D、职业道德守则正确答案：C4、万用表用完后，应将选择开关拨在( )档A、电流B、电压C、交流电压D、电阻正确答案：C5、全电欧姆定律表明，在闭合回路中，电流的大小与电源电动势（），与整个电路的电阻成反比。
A、成反比B、成正比C、正弦规律正确答案：B6、IGBT的中文名称是（）A、快速晶闸管B、门极可关断晶闸管C、光电晶闸管D、绝缘栅双级晶体管正确答案：D7、晶闸管的导通角越大，则控制角（）。
A、变化不一定B、越大C、不改变D、越小正确答案：D8、不属于PLC的功能的是（）A、逻辑控制B、定时控制C、计数控制D、人工智能正确答案：D9、低频信号发生器的主振级多采用（）。
A、三点式振荡器B、RC文氏电桥振荡器C、电感反馈式振荡器D、三角波振荡器正确答案：B10、直流发电机由主磁通感应的电动势存在于A、励磁绕组B、电枢绕组C、电枢和励磁绕组D、以上都不对正确答案：C11、在可控整流电路中，输出电压随控制角的变大而( )。
A、不变B、变化无规律C、变大D、变小正确答案：D12、过负荷保护要求具有（）延时特性A、反时限B、选择性C、速断D、灵敏正确答案：A13、尽量缩短电弧炉短网是为了A、提高电炉地电效率B、提高电路地功率因数C、使三相功率平衡D、以上都是正确答案：A14、将变压器的一次侧绕组接交流电源，二次侧绕组开路，这种运行方式称为变压器( )运行。
A、过载B、负载C、空载D、满载正确答案：C15、可控硅有（）PN结组成A、4个B、3个C、2个D、1个正确答案：B16、电动机定子和转子之间的气隙过大，将使磁组（）A、不变B、为0C、增大D、减小正确答案：C17、测量变压器绝缘电阻时必须同时测量变压器( )A、短路电压B、空载电流C、温度D、直流电阻正确答案：C18、综采工作面刮板输送机双速电动机是用（）改变转速的A、降低电机端电压B、降低电机起动电流C、提高电机端电压D、改变电极的极对数正确答案：D19、变频器由主电路（包括整流器、中间直流环节、逆变器）和( )组成A、反馈电路B、输出电路C、控制电路D、输入电路正确答案：C20、软启动器旁路接触器必须与软启动器的输入和输出端一一对应接正确，（）。

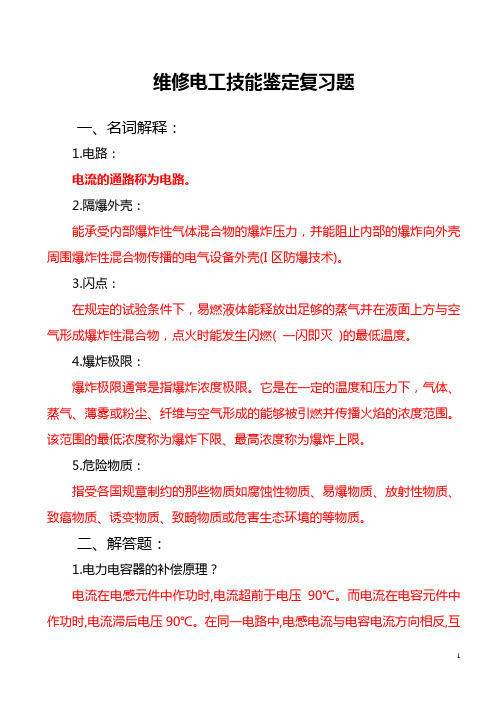

值班电工技能鉴定复习题
维修电工技能鉴定复习题一、名词解释：1.电路：电流的通路称为电路。
2.隔爆外壳：能承受内部爆炸性气体混合物的爆炸压力，并能阻止内部的爆炸向外壳周围爆炸性混合物传播的电气设备外壳(I区防爆技术)。
3.闪点：在规定的试验条件下，易燃液体能释放出足够的蒸气并在液面上方与空气形成爆炸性混合物，点火时能发生闪燃( 一闪即灭 )的最低温度。
4.爆炸极限：爆炸极限通常是指爆炸浓度极限。
它是在一定的温度和压力下，气体、蒸气、薄雾或粉尘、纤维与空气形成的能够被引燃并传播火焰的浓度范围。
该范围的最低浓度称为爆炸下限、最高浓度称为爆炸上限。
5.危险物质：指受各国规章制约的那些物质如腐蚀性物质、易爆物质、放射性物质、致癌物质、诱变物质、致畸物质或危害生态环境的等物质。
二、解答题：1.电力电容器的补偿原理？电流在电感元件中作功时,电流超前于电压90℃。
而电流在电容元件中作功时,电流滞后电压90℃。
在同一电路中,电感电流与电容电流方向相反,互差180℃。
如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小,从而提高电能作功的能力,这就是电力电容器的补偿原理。
2.简述电力电容器安全运行要求：(1).电力电容器的接通和断开①.电力电容器组在接通前应用兆欧表检查放电网络。
②.接通和断开电容器组时，必须考虑以下几点：Ⅰ.当汇流排(母线)上的电压超过1.1倍额定电压最大允许值时，禁止将电容器组接入电网。
Ⅱ.在电容器组自电网断开后1min内不得重新接入，但自动重复接入情况除外。
Ⅲ.在接通和断开电容器组时，要选用不能产生危险过电压的断路器，并且断路器的额定电流不应低于1.3倍电容器组的额定电流。
⑵．电力电容器的放电Ⅰ.电容器每次从电网中断开后，应该自动进行放电。
其端电压迅速降低，不论电容器额定电压是多少，在电容器从电网上断开30s后，其端电压应不超过65V。
Ⅱ.为了保护电容器组，自动放电装臵应装在电容器断路器的负荷侧，并经常与电容器直接并联(中间不准装设断路器、隔离开关和熔断器等)。
职业技能鉴定国家题库《维修电工》(700题)题库(附答案)
职业技能鉴定国家题库《维修电工》高级(700题）题库(附答案)一、单项选择题1、 一含源二端网路，测得开路电压为100V ，短路电流为10A ，当外接10Ω负载电阻时，负载电流为(b )A 。
A.10B.5C.20D.22、 共发射级放大电路中，当负载电阻增大时，其电压放大倍数的值将(c )。
A.不变 B.减小 C.增大 D.迅速下降3、 在多级放大电路的级间耦合中，低频电压放大电路主要采用(A )耦合方式。
A.阻容 B.直接 C.变压器 D.电感4、 多级放大器的总电压放大倍数等于各级放大电路电压放大倍数之(C )。
A.和 B.差 C.积 D.商5、 关于磁场的基本性质下列说法错误的是(d )。
A.磁场具有能的性质B.磁场具有力的性质C.磁场可以相互作用D.磁场也是由分子组成 6、 磁极周围存在着一种特殊物质，这种物质具有力和能的特性，该物质叫(b )。
A.磁性 B.磁场 C.磁力 D.磁体7、 如果一直线电流的方向由北向南，在它的上方放一个可以自由转动的小磁针，则小磁针的N 极偏向(A )。
A.西方B.东方C.南方D.北方 8、 把3块磁体从中间等分成6块可获得(D )个磁极。
A.6 B.8 C.10 D.129、 关于相对磁导率下面说法正确的是(b )。
A.有单位B.无单位C.单位是亨/米D.单位是特 10、 在磁路中与媒介质磁导率无关的物理量是(c )。
A.磁感应强度 B.磁通 C.磁场强度 D.磁阻11、 以下列材料分别组成相同规格的四个磁路，磁阻最大的材料是(c )。
A.铁 B.镍 C.黄铜 D.钴12、 在磁路中下列说法正确的是(c )。
A.有磁阻就一定有磁通B.有磁通就一定有磁通势C.有磁通势就一定有磁通D.磁导率越大磁阻越大13、 磁阻的单位是(b )。
A.亨/米B.1/亨C.米/亨D.亨14、 在铁磁物质组成的磁路中，磁阻是非线性的原因是(A )是非线性的。
A.磁导率 B.磁通 C.电流 D.磁场强度15、 在一个磁导率不变的磁路中，当磁通势为5安匝时，磁通为1韦；当磁通势为10安匝时，磁通为(c )韦。
职业技能鉴定(中级电工理论复习资料)
1. 任何一个含源二端网络都可以用一个适当的理想电压源与一个电阻(A)来代替。
（A）串联（B）并联（C）串联或并联（D）随意联接2. 一含源二端网络测得其短路电流是4A，若把它等效为一个电源，电源的内阻为2.5Ω，电动势为(A)。
（A） 10V（B） 5V（C） 1V（D） 2V3. 电动势为10V，内阻为2Ω的电压源变换成电流源时，电流源的电流和内阻是(C)。
（A） 10A，2Ω（B） 20A，2Ω（C） 5A，2Ω（D） 2A，5Ω4. 如图所示正弦交流电的初相位是( B )。
（A）π/6（B） -(π/6)（C） 7π/6（D）π/35. 关于正弦交流电相量的叙述中，(C )的说法不正确．．．的。
（A）模表示正弦量的有效值（B）幅角表示正弦量的初相（C）幅角表示正弦量的相位（D）相量只表示正弦量与复数间的对应关系6. 三相对称负载接成三角形时，线电流的大小为相电流的( C )倍。
（A） 3（B）/3（C）（D）7. 在三相四线制中性点接地供电系统中，线电压指的是(A)的电压。
（A）相线之间（B）零线对地间（C）相线对零线间（D）相线对地间8. 疏失误差可以通过( C)的方法来消除。
（A）校正测量仪表（B）正负消去法（C）加强责任心，抛弃测量结果（D）采用合理的测试方法9. 用单臂直流电桥测量电阻时，若发现检流计指针向“＋”方向偏转，则需( B)。
（A）增加比例臂电阻（B）增加比较臂电阻（C）减小比例臂电阻（D）减小比较臂电阻10. 调节通用示波器的“扫描范围”旋钮可以改变显示波形的( B )。
（A）幅度（B）个数（C）亮度（D）相位11. 电桥所用的电池电压超过电桥说明书上要求的规定值时，可能造成电桥的( C)。
（A）灵敏度上升（B）灵敏度下降（C）桥臂电阻被烧坏（D）检流计被击穿12. 使用直流双臂电桥测量电阻时，动作要迅速，以免( D )。
（A）烧坏电源（B）烧坏桥臂电阻（C）烧坏检流计（D）电池耗电量过大13. 不要频繁开闭示波器的电源，防止损坏(B)。
电工操作技能鉴定试题
第1题：户外照明灯具一般不应低于（）m。
•A、0.5•B、1•C、3•D、5您选择的答案：正确答案：C第2题：通过人体最危险的电流路径是（）。
•A、从一只脚到另一只脚•B、从一只手到一只脚•C、从右手到右脚•D、从左手到前胸您选择的答案：正确答案：D第3题：保护接地的工作原理是（）。
•A、短路电流使熔断器熔断•B、继电器动作•C、并联电路中的小电阻对大电阻的强分流作用•D、串联电路中的大电阻对小电阻的强分压作用您选择的答案：正确答案：C第4题：按规定，低压带电作业至少有（）人作业。
•A、1•B、2•C、3您选择的答案：正确答案：B第5题：当判定触电者呼吸和心跳停止时，应立即按（）进行抢救。
•A、胸外按压•B、口对口人工呼吸•C、心肺复苏法•D、通畅气道您选择的答案：正确答案：C第6题：热继电器属于( )电器。
•A、主令•B、开关•C、保护•D、控制您选择的答案：正确答案：C第7题：绝缘材料的绝缘强度是指绝缘的( )性能。
•A、机械•B、耐热•C、耐压•D、防潮您选择的答案：正确答案：C第8题：对电工人员的体格检查每隔（）年进行一次。
•A、半•C、二•D、三您选择的答案：正确答案：D第9题：热继电器在电动机控制线路中只能作( )保护。
•A、短路•B、缺相•C、过载•D、电流不平衡您选择的答案：正确答案：C第10题：生产经营单位必须为从业人员提供符合国家标准或行业标准的( ) 。
•A、防暑用品•B、生活用品•C、劳动防护用品您选择的答案：正确答案：C第11题：《安全生产法》规定，生产经营单位应当在较大危险因素的生产经营场所和有关设施、设备上，设置明显的( )。
•A、安全宣传标语•B、安全宣教挂图•C、安全警示标志您选择的答案：正确答案：C第12题：避雷针的作用是（）。
•A、排斥雷云•B、吸引雷云•C、与雷云绝缘•D、与大地绝缘您选择的答案：正确答案：B第13题：当人发生危重急症或意外伤害时，现场救护人员的最佳选择是( )。
电工技能鉴定培训资料-2022年学习资料
第一章电工基础知识-*讲课重，点：通过讲授让学生复习一下电工基础知识，-为下一步展开讲授相关内容打下基础。 *讲课难，点：内容较多，较散。对于多年不接触的学-生来说有一定的难度。-*采用方法：讲授与练习并举，讲课速 稍慢。-2-2019/9/14
一、交直流电路基本知识-1、电路的概念：电流能通过的路径称为电路。-2、电路的形式：a进行能量的转换、传输 -处理；-b进行信息处理-3、电路的三种状态：通路、断路和短路-4、按电路中流过的电流的种类，电路可分为直 电路-和交流电路。-2019/9/14
电路中各点的电位分析计算-*电路中电位的计算实际上是电位差的计算-4、交流电-1基本概念：大小及方向均随时 变化的电-流（电压）称作交流电。交流电压、电流-大多是按一定规律变化的，这种交流电我-们叫它周期性交流电。 用最广的是正弦-2019/9/14
2正孩交流电的是：u=Umsinwt+p-i=I sinwt+o-u/i-6-2019/9/14
表达式u=Umsinwt+p的描述-*上式中，-u表示电压的瞬时值。-米-Um表示电压的最大值。-W表示角 率。-φ 表示初相位。-UmIm、p、W三个量表示正弦交流电的三-要素。-*我们把1秒钟内交流电重复变化的次 称为频率，-用字母f表示，单位赫兹H2。-*T=1/f-W=2π T=2π f-2019/9/14
二、电路的基本概念-*1不、电容，电阻和电感-1电阻-反映导体对电流起阻碍作用的物理量。-符号：R单位：欧 2或千欧K2-公式：R=pLS-导体的电阻除与上述物理量相关外还与温度有关。-2电容-用绝缘物隔开的两个导 的组合就构成一个电容。-它具有存储电荷的性能。-电容器存储电荷的能力用电容来表示。-2019/9/14
职业技能培训鉴定教材电工中级
职业技能培训鉴定教材电工中级
电工中级职业技能培训鉴定教材应涵盖以下内容：
1. 电工中级的基础知识：包括电气安全、电路理论、电气设备和仪器的使用等基础知识，以及电工工作的基本要求和流程。
2. 电路分析与故障排除：介绍电工中级需要掌握的电路分析方法，包括串、并联电路的计算，戴维南定理和基尔霍夫定律的应用，以及故障排除的方法和技巧。
3. 电气设备维护与保养：讲解电工中级职位上常见的电气设备的维护与保养方法，包括设备的清洁与检查、维修和更换部件等。
4. 安全电气工作实践：强调在电工工作中应遵守的安全规范和程序，包括个人防护措施、使用安全工具和设备、安全操作步骤等。
5. 电气工具和设备的使用：介绍电工常用的工具和设备，包括电压表、安全开关、绝缘测试仪等，以及它们的正确使用方法和注意事项。
6. 特殊电器设备的安装与调试：针对一些特殊的电器设备（如电梯、发电机、变压器等）的安装与调试进行详细说明，包括设备的接线、调试过程中的注意事项等。
7. 蓝图阅读与电路图解析：培养电工中级分析和理解电路图和
蓝图的能力，包括电路图的符号解读、电路连线的理解和分析、蓝图上的电气设备安装位置等。
8. 实际案例分析：通过解析和讨论一些实际场景中发生的电气故障案例，帮助学员运用所学知识解决实际问题，培养解决问题的思维能力。
教材的编写应尽量结合实际工作场景进行案例分析和操作演练，增加互动性和实用性，同时配备相关的练习题和评估方法，以便学员进行自我评估和教师进行学习效果评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
12
2019/9/14
也可例列题回：路方程如下：
E2-E1+I1R1-I2R2-I3R3+I4R4=0
列出下图的回路方程为： E1-E2=I1R1-I2R2-I3R3+I4R4
R1
I1
E1
I3 R3
I4 R4
E2 R2 I2
13
2019/9/14
4
2019/9/14
公式1：C=Q/U
公式2：C=s/d 单位：法拉（F）
1F=10-6F 1pF= 10-12F （3）电感 导体中电流的变化，会在导体周围产生磁场，磁场的大
小与流过导体的电流、导体的形状及周围的介质有关， 我们把导体周围产生的磁场与导体中流过的电流之比 叫电感。 单位：H(亨利)
I1 I3
11
2019/9/14
基尔霍夫第二定律，又称回路电压定律。其内容是：在 任一闭合回路中，沿一定方向绕行一周，电动势的代数
和恒等于电阻上电压降的代数和。 即：E=IR
注意: 在列回路电压方程时，必须考虑电压的正 负，确定步骤如下：
1）假定各支路电流的方向。
2）假定回路绕行方向。
3）凡流过电阻的电流参考方向与绕行方向一致， 则电阻上的压降为正，否则为负。
w 表示角频率。
表示初相位。
Um（Im）、 、w三个量表示正弦交流电的三 要素。
我们把1秒钟内交流电 重复变化的次数称为频率， 用字母f表示，单位赫兹（Hz ）。
T=1/f
w=2/T=2 f
17
2019/9/14
对于直流电f =0。
wt+称为相位。T=0时的相位叫初相位。 3）正弦交流电的几个参数的计算
比如：
I
参考方向
7
2019/9/14
3 、电压、电位、电动势
（1）电压
电荷在电场力的作用下移动时，电场力对电荷
作了功。我们把电场力所作的功与移动电荷
的数值之比称作电压。用符号U表示，单位 为伏，V。
（2）电位（用符号表示，单位为伏）
在电场中指定某一点为参考点，电场中任意一
点与它之间的电压，成为此点的电位。
2、电路的形式： a 进行能量的转换、传输和 处理；
b 进行信息处理
3、电路的三种状态：通路、断路和短路 4、按电路中流过的电流的种类，电路可分为直流电路
和交流电路。
3
2019/9/14
二、电路的基本概念
1、电容，电阻和电感 （1）电阻 反映导体对电流起阻碍作用的物理量。 符号：R 单位：欧姆()或千欧(K ) 公式：R= L/S 导体的电阻除与上述物理量相关外还与温度有关。 （2）电容 用绝缘物隔开的两个导体的组合就构成一个电容。 它具有存储电荷的性能。 电容器存储电荷的能力用电容来表示。
三相发电机可产生三相交流电。
19
2019/9/14
三、半导体管电路常识
1、半导体二极管、三极管型号，主要参数 及特点
1）型号含义 2）半导体二极管的主要参数及特点 A 最大正向电流 B 反向击穿电压 C 最高反向击穿电压 D 反向电流 E 正向压降
20
2019/9/14
二极管的图形符号
正极
3、电路的连接关系及计算
电阻的串、并联 电阻的混联 电表的改装
RG
IG=80微安
I=250mA
Rx
14
2019/9/14
电路中各点的电位分析计算
电路中电位的计算实际上是电位差的计算。 4、交流电 1）基本概念：大小及方向均随时间变化的电
流（电压）称作交流电。交流电压、电流 大多是按一定规律变化的，这种交流电我 们叫它周期性交流电。应用最广的是正弦 交流电。
15
2019/9/14
2）正弦交流电的三要素：
代表交流电瞬间大小与方向的数值叫瞬时值。 表达式是：u=Umsin(wt+ )
i=Imsin(wt+ )
u/i t
T
16
2019/9/14
表达式 u=Umsin(wt+ ) 的描述
上式中， u表示电压的瞬时值。
Um表主要参数及特点 图形符号：
NPN型
PNP型
21
2019/9/14
三极管的直流参数
共发射极放大倍数。 集电极---基极反向截止电流。 集电极---发射极反向截止电流。
电工技能鉴定培训资料
第一章 电工基础知识
讲课重点：通过讲授让学生复习一下电工基础知识， 为下一步展开讲授相关内容打下基础。
讲课难点：内容较多，较散。对于多年不接触的学 生来说有一定的难度。
采用方法：讲授与练习并举，讲课速度稍慢。
2
2019/9/14
一、交直流电路基本知识
1、电路的概念：电流能通过的路径称为电路。
9
2019/9/14
二、电路的基本定律
1、欧姆定律 （1 ）部分电路的欧姆定律 U=IR （2 ）全电路的欧姆定律 =I*(R+r)
I r
U
R
10
2019/9/14
2、基尔霍夫定律
基尔霍夫第一定律 又称节点电流定律。 内容：流入节点的电流之和恒等于流出节点的
电流之和。
I4
I2
I4+I3= I1+ I2
8
2019/9/14
（3）电动势
电动势与电压的定义相仿，但二者有本质的 区别。
电压是电场力做的功，电动势是非电场力做 的功。
在电场力的作用下，正电荷由电位高的地方 向低的地方移动；而在电动势的作用下相反。
电压的正方向是正极指向负极，高电位指向 低电位；电压存在于电源外部，而电动势存 在于电源内部。
5
2019/9/14
单位换算： 1mH= 10-3H
1H=10-6H
2 、电流
金属到体内会有大量的自由电荷（自由电子） ，在电场 力的作用下，自由电子会作有规则的运动，这就是电 流。用电流强度来衡量。 表示 字母 A。
公式：I=Q/t 电流的方向规定为正电荷的移动方向。
6
2019/9/14
为了研究问题方便，我们常以一个方向为参考方 向，此方向可任意选定。
有效值、平均值、最大值 有效值的定义：----------a)有效值与最大值的关系：I=Im/1.414
U=Um/1.414 b)平均值不常用，其定义为：半个周期内交
流电的平均值。 经计算有：Ip=2Im/ Up=2Um/
18
2019/9/14
4）三相交流电的概述
三个频率相同，最大值相同，相位上依次 差120°的交流电，我们称之为三相交流电。
