基于电阻应变片的压力传感器设计

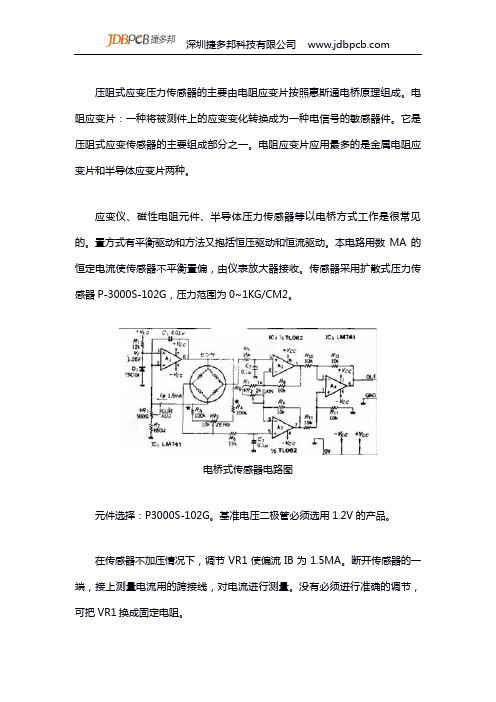

一款由电阻应变片按照惠斯通电桥原理组成电桥式传感器电路图
压阻式应变压力传感器的主要由电阻应变片按照惠斯通电桥原理组成。
电阻应变片：一种将被测件上的应变变化转换成为一种电信号的敏感器件。
它是压阻式应变传感器的主要组成部分之一。
电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。
应变仪、磁性电阻元件、半导体压力传感器等以电桥方式工作是很常见的。
置方式有平衡驱动和方法又抱括恒压驱动和恒流驱动。
本电路用数MA的恒定电流使传感器不平衡置偏，由仪表放大器接收。
传感器采用扩散式压力传感器P-3000S-102G，压力范围为0~1KG/CM2。
电桥式传感器电路图
元件选择：P3000S-102G。
基准电压二极管必须选用1.2V的产品。
在传感器不加压情况下，调节VR1使偏流IB为1.5MA。
断开传感器的一端，接上测量电流用的跨接线，对电流进行测量。
没有必须进行准确的调节，可把VR1换成固定电阻。
