多层框架结构设计计算书(全手算附图)
结构计算书某六层框架结构，建筑平面图、剖面图如图1所示，采用钢筋混凝土全现浇框架结构设计。
1．设计资料（1）设计标高：室内设计标高±0.000 m，室内外高差450mm。
（2）墙身做法：墙身为普通机制砖填充墙，M5水泥砂浆砌筑。
内粉刷为混合砂浆底，纸筋灰面，厚20mm，“803”内墙涂料两度。
外粉刷为1：3水泥砂浆底，厚20mm，马赛克贴面。
（3）楼面做法：顶层为20mm厚水泥砂浆找平，5mm厚1：2水泥砂浆加“107”胶水着色粉面层；底层为15mm厚纸筋面石灰抹底，涂料两度。
（4）屋面做法：现浇楼板上铺膨胀珍珠岩保温层（檐口处厚100mm，2%自两侧檐口向中间找坡），1：2水泥砂浆找平层厚20mm，二毡三油防水层。
（5）门窗做法：门厅处为铝合金门窗，其它均为木门，钢窗。
（6）地质资料：属Ⅲ类建筑场地。
（7）基本风压：ωo=0.55 KN/m2（地面粗糙度属B类）。
（8）活荷载：屋面活荷载2.0 KN/m2，办公楼楼面活荷载2.0KN/m2，走廊楼面活荷载2.0KN/m2。
建筑剖面图建筑平面图结构平面布置图2.结构布置及结构计算简图的确定边跨（AB、CD跨）梁：取h=1/12L=1/12X6000=500mm,取b=250mm. 中跨（BC跨）梁：取h=400mm,b=250mm边柱（A轴、D轴）连系梁：取b×h =250mm×500mm中柱（B轴、C轴）连系梁：取b×h=250mm×400mm柱截面均为b×h=300mm×450mm现浇楼板厚100mm。
结构计算简图如图3所示。
根据地质资料，确定基础顶面离室外地面为450mm，由此求得底层层高为4.5m。
各梁柱构件的线刚度经计算后列于图3。
其中在求梁截面惯性矩时考虑到现浇楼板的作用，取I=2I o（I o为不考虑楼板翼缘作用的梁截面惯性矩）。
边跨（AB、CD）梁：i=2E c×1/12×0.25×0.503／6.0=8.68×10-4E c (m3)边跨（BC）梁：i=2E c×1/12×0.25×0.43／2.5=10.67×10-4E c (m3)上部各层柱：i=E c×1/12×0.30×0.453／3.6=6.33×10-4E c (m3)底层柱：i=E c×1/12×0.30×0.453／4.5=5.06×10-4E c (m3)注：图中数字为线刚度，单位：x10-4E c m33.恒荷载计算（1）屋面框架梁线荷载标准值：20mm厚水泥砂浆找平0.02×20=0.4KN/m2 100厚～140厚（2%找坡）膨胀珍珠岩(0.10+0.14)／2×7=0.84KN/m2100厚现浇钢筋混凝土楼板0.10×25=2.5KN／m2 5mm厚纸筋面石灰抹底0.015×16=0.24KN／m2 _________________________________________________________________________________________ 屋面恒荷载 3.98 KN／m2边跨（AB、CD）框架梁自重0.25×0.50×25=3.13KN／m 梁侧粉刷2×(0.5-0.1) ×0.02×17=0.27KN／m 中跨（BC）框架梁自重0.25×0.40×25=2.5KN／m 梁侧粉刷2×(0.4-0.1) ×0.02×17=0.2KN／m 因此，作用在屋顶框架梁上的线荷载为：G6AB1=g6CD1=3.13+0.27=3.4KN／mG6BC1=2.5+0.2=2.7KN／mG6AB2=g6CD2=3.98×3.6=14.33KN／mG6BC2=3.98×2.5=9.95KN／m(2)楼面框架梁线荷载标准值荷载计算同上（略），作用在中间层框架上的线荷载为：25mm厚水泥砂浆面层0.025×20=0.50KN/m2 100mm厚现浇钢筋混凝土楼板0.10×25=2.5 KN/m2 15mm厚纸筋石灰抹底0.015×16=0.24 KN/m2 —————————————————————————————楼面恒荷载 3.24 KN/m2 边跨框架梁及梁侧粉刷 3.4KN/m 边跨填充墙自重0.24×（3.6-0.5）×19=14.14 KN/m 墙面粉刷（3.6-0.5）×0.02×2×17=2.11 KN/m 中跨框架梁及梁侧粉刷 2.7 KN/m 因此，作用在屋顶框架梁上的线荷载为：g AB1=g CD1=3.4+14.14+2.11=19.65 KN/mg BC1=2.7 KN／mg AB2=g CD2=3.24×3.6=11.66 KN／mg BC2=3.24×2.5=8.1 KN／m(3)屋面框架节点集中荷载标准值边柱连系梁自重0.25×0.50×3.6×25=11.25KN 梁侧粉刷0.02×（0.50-0.10）×3.6×2×19=1.09KN 1m高女儿墙自重1×3.6×0.24×19=16.42KN 粉刷1×0.02×2×3.6×17=2.45(KN) 连系梁传来屋面自重1／2×3.6×1／2×3.6×3.98=12.90(KN) __________________________________________________________ 顶层边节点集中荷载G6A=G6D=44.11KN中柱连系梁自重0.25×0.40×3.6×25=9.0KN 粉刷0.02×(0.40-0.10) ×2×3.6×17=0.73KN 连系梁传来屋面自1／2×(3.6+3.6-2.5) ×1.25×3.98=11.69KN1／2×3.6×1.80×3.98=12.90KN 顶层中节点集中荷载34.32KN ④楼面框架节点集中荷载标准值边柱连系梁自重11.25KN 粉刷 1.09KN窗下墙体自重 0.24×1.3×3.3×19=19.56KN 粉刷2×0.02×1.3×3.3×17=2.20KN 窗边墙体自重 0.60×1.8× 0.24×19=4.92KN 粉刷0.60×1.8×2×0.02×17=0.73KN 框架梁自重0.30×0.45×3.6×25=12.15KN 粉刷0.75×0.02×3.6×17=0.918KN 连系梁传来楼面自重 1 /2×3.6×1/2×3.6×3.24=10.50KN 中间层边节点集中荷载G A=G D =65.02KN中柱连系梁自重 9.0KN 粉刷 0.73KN 内纵墙自重 3.3×（3.6-0.4）×0.24×19=48.15KN 粉刷 3.3×（3.6-0.4）×2×0.02×17=7.18KN 连系梁传来楼面自重1/2×（3.6+3.6-2.5）×1.25×3.24=9.14KN—————————————————————————————间层中节点集中荷载：G B=G C=84.70KN （5）恒荷载作用下的结构计算简图4.楼面活荷载计算活荷载作用下的结构计算简图如图5所示。
结构计算书经典
结构计算书经典-CAL-FENGHAI.-(YICAI)-Company One1结构计算书1 设计资料（1）工程名称：濮阳市某中学办公楼。
（2）结构形式：现浇钢筋混凝土框架结构，柱网尺寸为7.2m×6m。
（3）工程概况：建筑层数5层，层高3.6m，室内外高差450mm，女儿墙高600mm，建筑高度18.45m，建筑面积3342.8m2。
（4）基本风压： kN/ m2，地面粗糙度为C类。
（5）基本雪压： kN/ m2。
（6）抗震设防烈度：七度设防。
（7）材料选用：钢筋：梁、柱中的纵向钢筋采用HRB335，板中钢筋和箍筋采用HPB235；基础中除分布钢筋和箍筋采用HPB235外，其余钢筋采用HRB335。
混凝土：采用C30混凝土；墙体：采用加气混凝土砌块，重度γ= kN/m3 ；窗：铝合金窗，γ= kN/m3 ；（8）墙体厚度：医务室和卫生间的隔墙厚150mm，其余墙厚为250mm。
结构平面布置图如图1所示。
图1 结构平面布置图2 梁、柱截面尺寸估算梁截面尺寸估算框架梁截面高度11(~)1612h l =，截面宽度11(~)32b h =，本结构中取：纵向框架梁： b=250mm h=600mm 横向AB 、CD 跨框架梁： b=250mm h=500mm 横向BC 跨框架梁： b=250mm h=400mm 次梁： b=250mm h=500mm柱截面尺寸估算框架柱的截面尺寸11~1218c i b H ⎛⎫= ⎪⎝⎭，()12c c h b =，i H 为第i 层层高。
本结构中层高为3.6m ，故c b =（200~300）mm 。
框架柱截面尺寸还应根据公式[]c cNA f μ≥N 估算。
式中：()1.1 1.2v N N =，v N =负荷面积×（12~14） kN/ m 2×层数，[]μN 为轴压比，可根据规范查出。
仅估算底层柱。
本结构中，边柱和中柱负荷面积分别为（⨯）m 2 ，（⨯）m 2，层数为5层；该框架结构抗震设防烈度为七度，建筑高度18.45m<30m ，因此为三级抗震，其轴压比限值[]μN =。
结构(桁架)模型设计计算书
唐山学院土木工程系结构（桁架）模型设计计算书专业：土木工程组长姓名：袁广涛4070408113成员姓名：赵菲4070408203张嶔峰4070408244王娟4070408204指导教师：马卫华2009年4月29日目录1．设计任务书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙2 2．结构计算书∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙32.1设计说明∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙32.2结构选型及内力分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙42.2.1材料性能分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙42.2.2构件力学性能∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙42.2.3结构模型体系选择及内力分析∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙4（1）模型一∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙5（2）模型二∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙62.3杆件选择∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙82.4承载力估算∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙82.5空间作用的影响∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙83. 加载实验∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙84. 参考文献∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙81. 设计任务书：1.1.参赛要求(1)各参赛队应独立设计、制作模型并完成加载试验，每位参赛者只允许参加一个队。
结构计算书打印装订要求

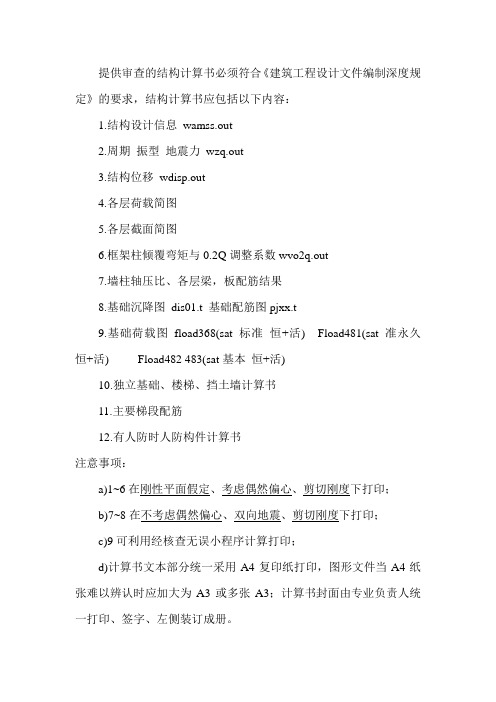

提供审查的结构计算书必须符合《建筑工程设计文件编制深度规定》的要求，结构计算书应包括以下内容：
1.结构设计信息wamss.out
2.周期振型地震力wzq.out
3.结构位移wdisp.out
4.各层荷载简图
5.各层截面简图
6.框架柱倾覆弯矩与0.2Q调整系数wvo2q.out
7.墙柱轴压比、各层梁，板配筋结果
8.基础沉降图dis01.t 基础配筋图pjxx.t
9.基础荷载图fload368(sat标准恒+活) Fload481(sat准永久恒+活) Fload482 483(sat基本恒+活)
10.独立基础、楼梯、挡土墙计算书
11.主要梯段配筋
12.有人防时人防构件计算书
注意事项：
a)1~6在刚性平面假定、考虑偶然偏心、剪切刚度下打印；
b)7~8在不考虑偶然偏心、双向地震、剪切刚度下打印；
c)9可利用经核查无误小程序计算打印；
d)计算书文本部分统一采用A4复印纸打印，图形文件当A4纸张难以辨认时应加大为A3或多张A3；计算书封面由专业负责人统一打印、签字、左侧装订成册。
办公楼结构设计手算计算书
1 结构设计说明1、结构方案选取选择合理的抗侧力结构体系，进行合理的结构或构件布置，使之具有较大的抗侧刚度和良好的抗风、抗震性能，是结构设计的关键。
同时还须综合考虑建筑物高度、用途、经济及施工条件等因素。
1.1竖向框架承重体系选取框架结构体系：由梁、柱构件通过节点连接而成，其具有建筑平面布置灵活、造型活泼等优点，可以形成较大的使用空间，易于满足多功能的使用要求。
在结构受力性能方面，框架结构属于柔性结构，自振周期长，地震反应较小，经合理设计可具有较好的延性性能。
其缺点是结构的抗侧刚度较小，在地震作用下侧向位移较大。
横向框架承重体系选取常见的横向承重体系包括：现浇楼盖、叠合楼盖、预制板楼盖、组合楼盖等。
现浇楼盖可分为肋梁楼盖、密肋楼盖、平板式楼盖和无粘结预应力现浇平板楼盖等。
肋梁楼盖结构具有良好的技术经济指标，可以最大限度地节省混凝土和钢筋的用量，能充分发挥材料的作用，结构整体性好，抗震性能好，且结构平面布置灵活，易于满足楼面不规则布置、开洞等要求，容易适用各种复杂的结构平面及各种复杂的楼面荷载。
1.3纵、横向混合承重体系选取在纵、横两个方向布置主梁以承担楼面荷载，就构成了纵、横向混合框架承重方案。
纵、横向混合框架承重方案具有较好的整体性，为空间受力体系。
本设计为六层的多层结构，根据功能使用性进行结构布置。
经各方案比较筛选，本工程选用框架结构的纵、横向承重体系。
2、楼梯方案的选择整体式楼梯按照结构形式和受力特点不同，可分为板式楼梯、梁式楼梯、剪刀式楼梯和圆形楼梯、螺旋楼梯等。
其中，应用较为经济的、广泛的是板式楼梯和梁式楼梯，剪刀式楼梯、圆形楼梯和螺旋式楼梯属于空间受力体系，外观美观，但结构受力复杂，设计与施工较困难，用钢量大，造价高，在实际中应用较少。
梁式楼梯由踏步板、斜梁、平台板和平台梁组成。
踏步板支承于两端的斜梁上，斜梁可设在踏步下面，也可设在踏步上面。
根据梯段宽度大小，梁式楼梯的梯段可采用双梁式，也可采用单梁式。
框架结构计算书__毕业设计结构计算书
结构手算书专业：土木工程班级：*******姓名：***指导老师：***采用预制楼板、现浇横向承重框架，抗震设防烈度为 7 度，地震分组为第一组，二类场地，基本风压ω0=0.8KN/2m 。
基本雪压20/35.0m kN s =，地粗糙程度为B 类。
抗震设防烈度按8度(0.2g)，Ⅱ类场地，一组；地基承载力特征值150kPa,不考虑基础深宽修正，基础埋深 2.0m 。
C25混凝土，,/9.112mm N f c =,/27.12mm N f t =8.2,/78.12==c tk E mm N f ×104,/300335HRB /210235HPB /2'22mm N f f mm N f mm N y y y ===级钢筋，；级钢筋；ξb=0.55。
进行框架结构设计。
一、框架计算简图及梁柱截面尺寸 1.计算单元选取框架布置均匀对称，现取一榀框架作为计算单元，单元宽度是7.2m ，计算简图如下：2.（1）恒荷载标准值Gk1)屋面恒载屋面防水、保温、隔热 2.91 KN/m2预制楼板 25×0.12=3.00 KN/m2吊顶 0.12 KN/m2合计 6.03 KN/m22）楼面恒载面层水磨面层 0.65 KN/m2整浇层 35厚细石混凝土 0.84 KN/m2结构层预制楼板 3.00 KN/m2吊顶 0.12 KN/m2合计 4.61 KN/m23）框架横梁自重取梁宽 b=250mm,梁高h=500mm,则有25×0.25×0.50＝3.125（KN/m）4)梁顶线荷载屋面梁： 6.03×7.2+3.125=46.54（KN/m）楼面梁： 4.61×7.2+3.125=36.34（KN/m）(2)竖向活荷载标准值Qk1)屋面活载雪荷载： 0.25 KN/m2 屋面均布活荷载：按不上人,考虑维修荷载,取为 0.7 KN/m2屋面梁活载： 0.7×7.2＝5.04（KN/m）2）楼面活载根据荷载规范，办公楼楼面活载标准值取 2.0 KN/m2 楼面梁活荷载： 2.0×7.2＝14.4（KN/m）3）风荷载标准值Wk基本风压为W=0.35 KN/m2 ,风载体型系数迎风面为0.8,背风面为－0.5,综合为μs=0.8－(－0.5)=1.3。
框架结构设计计算书、巨详细的步骤
框架结构设计第一部分：框架结构设计资料一工程概况：本工程为某市科技局拟建的办公楼，其功能为该局提供日常办公活动、举办各类小型学术报告的场所。
结构形式为整体五层框架结构,局部六层,第六层为砖结构。
建筑面积为5238m2，层高3.6m，总高为21.900m，室外高差0.450m。
框架平面柱网布置如图1所示。
二设计依据：2-1. 气象条件:2-1.1雪荷载：基本雪压力为S0=0.45kN/m2(水平投影)；2-1.2 风荷载:全年主导风向为东南风，基本风压力为W0=0.60kN/m2;2-1.3常年气温差值：年最高温度390C，最低气温-40C；2-1.4 最大降雨程度65.2㎜/h,降雨强度145㎜/h。
.2-2. 建筑耐久等级、防火等级为Ⅱ级。
2-3. 工程地质条件：2-3.1 该场地地形平坦，地貌类型属浑河冲积阶地。
根据建筑对基地的勘察结果，地质情况见表1：表1建筑地层情况表（标准值）序号岩土分类（m）土层深度（m）厚度围（m）地基承载力f ak(kPa)1 耕植土0-1.2 1.22 粘土 1.2-4.6 3.4 2203 砾砂 4.6-5.5 0.9 3204 圆砾 5.5-12.0 6.5 360注: ①地下潜水水位埋深4.7-6.3;②表中给定土层深度自然地坪算起.2-3.2建筑场地冰冻深度:-1.2M；2-3.3建筑场地类别：Ⅱ类场地，拟建场地不存在软土震陷、砂（粉）土液化的可能性，为建筑场地有利地段。
2-3.4地震设防烈度：7度，设计地震基本加速度为0.1g，设计地震分组为第一组。
2-3.5 活荷载：走廊2.0KN/㎡,楼梯间2.0KN/㎡,厕所2.0KN/㎡,办公室2.0KN/㎡,门厅2.0KN/㎡,库房6.0KN/㎡,上人屋面2.0KN/㎡,不上人屋面0.5KN/㎡.2-4 主要参考资料:2-4.1各专业课教材2-4.2 国家标准和行业标准《建筑设计资料集》《建筑制图标准》GB/T50104—2001《砌体结构设计规》GB50003－2001《建筑抗震设计规》GB50011－2001《建筑结构制图标准》GB/T50105—2001《砼结构设计规》GB50010－2002《建筑结构荷载规》GB50009－2002《建筑地基基础设计规》GB50007－2002《建筑设计防火规》GBJ16—87（2001年局部修订）2-4.3设计手册建筑设计资料集建筑结构静力计算手册砼结构设计手册砌结设构计手册2-4.4标准图集国标建筑、结构图集中南标建筑、结构图集三、结构形式及所用材料强度等级：采用框架结构，以横向承重为主。
（完整版）框架结构毕业设计计算书
（完整版）框架结构毕业设计计算书钢筋混凝⼟现浇框架设计系别：专业年级：姓名：学号：指导教师：⼀、设计任务某五层教学楼，钢筋混凝⼟现浇框架结构。
建筑平⾯为⼀字形，如图1所⽰。
底层层⾼ 4.2m，其它层⾼ 3.6m，室内外⾼差0.3m。
(结构布置如下图1)图11设计内容（1）结构布置确定柱⽹尺⼨，构件截⾯尺⼨，绘制框架结构平⾯布置图。
（2）框架内⼒计算竖向荷载作⽤下可按分层法计算内⼒，⽔平荷载作⽤下按D值法计算框架内⼒。
（3）内⼒组合（4）框架梁和柱承载⼒计算①框架梁承载⼒计算包括正截⾯和斜截⾯承载⼒计算，计算梁的纵向钢筋和箍筋，并配置钢筋。
②框架柱承载⼒计算包括正截⾯和斜截⾯承载⼒计算，计算柱的纵向钢筋和箍筋，并配置钢筋。
（5）框架侧移验算验算顶点侧移和层间侧移，使之符合规范要求。
（6）绘制框架配筋施⼯图。
2设计条件(1)⽓象条件基本风压0.5+6×0.01=0.56kNm2，地⾯粗糙度为B类。
注：以现场按编号布置的为准,本⼈编号6号(2)⼯程地质条件地表下0-10m深度⼟层均可做天然地基，地基承载⼒为180kPa。
(3)屋⾯及楼⾯做法: p]]—6tg①屋⾯做法:现浇楼板上铺膨胀珍珠岩保温层（檐⼝处厚100mm，2%⾃两侧檐⼝向中间找坡）；1：2⽔泥砂浆找平层厚20mm；现浇混凝⼟楼板100mm；15mm厚纸筋⾯⽯灰抹。
②楼⾯做法:顶层为20mm厚⽔泥砂浆找平；5mm厚1：2⽔泥砂浆加“107”胶⽔着⾊粉⾯层；现浇混凝⼟楼板；底层为15mm厚纸筋⾯⽯灰抹底。
(4)楼⾯屋⾯活荷载为：1.5＋28×0.01=1.78 kNm2（注：楼⾯、屋⾯活荷载以现场按学号布置的为准,本⼈学号28）⼆.框架结构计算过程1.平⾯布置（1）结构平⾯布置（见图2）图 2 结构平⾯布置（2）构件尺⼨确定边跨（AB、CD）梁：取中跨（BC）梁：取框架柱⾃重0.3×0.45×3.6×25=12.15 kN（柱⼦粉刷算在墙体之中）连系梁传来的楼⾯⾃重0.5×4.5×0.5×4.5×3.24=16.4 kN中间层边节点集中荷载 118.5 Kn中柱连系梁⾃重11.25 kN中柱粉刷0.92 kN内纵墙⾃重4.5×(3.6-0.4)×0.24×19=65.66 kN内纵墙粉刷4.5×(3.6-0.4)×2×0.02×17=9.79 kN框架柱⾃重12.15 kN（柱⼦粉刷算在墙体之中）连系梁传来的楼⾯荷载0.5×（4.5+4.5-3）×1.5×3.24=14.58 kN0.5×4.5×2.25×3.24=16.4kN中间层终结点集中荷载 130.75 Kn e）恒荷载作⽤下的结构简图如图5图5 恒荷载作⽤下结构计算简图(2)活荷载计算屋⾯活荷载1.78KNm2，楼⾯活荷载1.78KNm2，⾛廊楼⾯活荷载1.78KNm2。
框架结构设计计算书
第一章绪论第一节工程概况一、工程设计总概况：1.规模：本工程是一栋四层钢筋混凝土框架结构教学楼，使用年限为50年, 抗震设防烈度为8度；建筑面积约3000㎡，建筑平面的横轴轴距为6.5m和2.5m，纵轴轴距为4.5m；框架梁、柱、板为现浇；内、外墙体材料为混凝土空心砌块，外墙装修使用乳白色涂料仿石材外墙涂料，内墙装修喷涂乳胶漆，教室内地面房间采用水磨石地面，教室房间墙面主要采用石棉吸音板，门窗采用塑钢窗和装饰木门。
全楼设楼梯两部。
2.结构形式：钢筋混凝土四层框架结构。
3.气象、水文、地质资料：1）气象资料A.基本风压值：0.35kN/㎡，B.基本雪压值：0.25kN/㎡。
C.冻土深度：最大冻土深度为1.2m;D.室外气温：年平均气温最底-10℃，年平均气温最高40℃;2)水文地质条件A.土层分布见图1-1，地表下黄土分布约15m，垂直水平分布较均匀，可塑状态，中等压缩性，弱湿陷性，属Ⅰ级非自重湿陷性黄土地基。
地基承载力特征值fak=120kN/㎡。
B.抗震设防等级8度，设计基本地震加速度值为0.20g，地震设计分组为第一组，场地类别为Ⅱ类。
C.常年地下水位位于地表下8m，地质对水泥具有硫酸盐侵蚀性。
D.采用独立基础，考虑到经济方面的因素，在地质条件允许的条件下，独立基础的挖土方量是最为经济的，而且基础本身的用钢量及人工费用也是最低的，整体性好，抗不均匀沉降的能力强。
因此独立基础在很多中低层的建筑中应用较多。
二、设计参数：（一）根据《建筑结构设计统一标准》本工程为一般的建筑物，破坏后果严重，故建筑结构的安全等级为二级。
（二）建筑结构设计使用年限为50年，耐久等级二级(年)，耐火等级二级，屋面防水Ⅱ级。
（三）建筑抗震烈度为8度，应进行必要的抗震措施。
（四）设防类别丙类。
（五）本工程高度为15.3m，框架抗震等级根据 GB 50223-2008《建筑工程抗震设防分类标准》，幼儿园、小学、中学教学楼建筑结构高度不超过24m的混凝土框架的抗震等级为二级。
