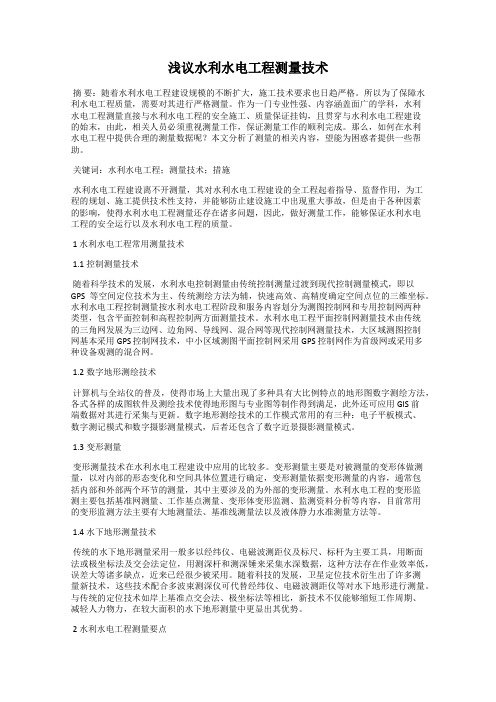

浅议水利水电工程测量技术
浅议水利水电工程测量技术摘要：随着水利水电工程建设规模的不断扩大，施工技术要求也日趋严格。
所以为了保障水利水电工程质量，需要对其进行严格测量。
作为一门专业性强、内容涵盖面广的学科，水利水电工程测量直接与水利水电工程的安全施工、质量保证挂钩，且贯穿与水利水电工程建设的始末，由此，相关人员必须重视测量工作，保证测量工作的顺利完成。
那么，如何在水利水电工程中提供合理的测量数据呢？本文分析了测量的相关内容，望能为困惑者提供一些帮助。
关键词：水利水电工程；测量技术；措施水利水电工程建设离不开测量，其对水利水电工程建设的全工程起着指导、监督作用，为工程的规划、施工提供技术性支持，并能够防止建设施工中出现重大事故，但是由于各种因素的影响，使得水利水电工程测量还存在诸多问题，因此，做好测量工作，能够保证水利水电工程的安全运行以及水利水电工程的质量。
1 水利水电工程常用测量技术1.1控制测量技术随着科学技术的发展，水利水电控制测量由传统控制测量过渡到现代控制测量模式，即以GPS 等空间定位技术为主、传统测绘方法为辅，快速高效、高精度确定空间点位的三维坐标。
水利水电工程控制测量按水利水电工程阶段和服务内容划分为测图控制网和专用控制网两种类型，包含平面控制和高程控制两方面测量技术。
水利水电工程平面控制网测量技术由传统的三角网发展为三边网、边角网、导线网、混合网等现代控制网测量技术，大区域测图控制网基本采用GPS 控制网技术，中小区域测图平面控制网采用GPS 控制网作为首级网或采用多种设备观测的混合网。
1.2数字地形测绘技术计算机与全站仪的普及，使得市场上大量出现了多种具有大比例特点的地形图数字测绘方法，各式各样的成图软件及测绘技术使得地形图与专业图等制作得到满足，此外还可应用GIS 前端数据对其进行采集与更新。
数字地形测绘技术的工作模式常用的有三种：电子平板模式、数字测记模式和数字摄影测量模式，后者还包含了数字近景摄影测量模式。
水利工程测量技术的分析
水利工程测量技术的分析水利工程测量技术是一种在水利工程建设中广泛应用的技术。
采用测量技术来实现对水利工程的建设、监测和管理，可以提高水利工程的运行效率和安全性。
本文将从三个方面分析水利工程测量技术的特点和应用。
1.精度要求高水利工程通常是大型建筑和设施，需要精确的测量来保证工程的稳定和可靠。
在建筑过程中，各种角度、线性和体积测量都需要进行，误差的发生可能会导致水利工程的结构不均匀或不协调。
因此，水利工程测量技术要求精度极高。
2.工程测量复杂水利工程建设中有许多复杂的参数需要测量，如断面尺寸、水位变化、流量、土壤结构等。
这些参数的测量既需要高精度，又需要采用复杂的测量设备和方法。
因此，水利工程测量技术也具有工程复杂性的特点。
3.实时监测要求水利工程的运营需要进行实时监测，以确保其正常运行。
因此，水利工程测量技术要求能够实时、准确地监测水位、流量、水压力等参数，并及时报警或预测水利工程状况。
1.水文测量水文测量是指通过水位高度、流量、水质等参数进行水文学研究的一种测量技术。
水文测量通常用于河流、水库、湖泊、海洋等水体的监测和管理，以了解水体的特征和行为，以及如何对其进行合理的管理。
工程测量是指在水利工程建设中使用的一种测量技术。
它通常涉及到建筑物的位置、孔洞的尺寸、道路的形成等测量方面，以保证工程的合理性和一致性。
在水利工程建设中，工程测量被广泛应用于拱坝、钢筋混凝土桥梁、水电站等设施的建造。
3.监测和管理随着新兴技术的不断出现，水利工程测量技术的精度将会大幅提高。
新兴技术，如3D 扫描、激光跟踪、卫星导航等，将成为水利工程测量的新选择。
2.智能化与自动化的发展智能化与自动化技术的发展，预计将改变水利工程测量的方式和过程。
特别是在实时监测和管理方面，智能和自动化技术将发挥重要作用，并为水利工程的运行和维护提供更有效和高效的方法。
3.数据处理和分析的进一步完善随着技术的进步，数据处理和分析的技术也将不断完善。
浅谈水利工程中渠道测量步骤与知识
浅谈水利工程中渠道测量步骤与知识摘要：水利工程是与国民经济和民生有关的重大项目。
提高水利工程水平对促进中国社会经济发展具有重要意义。
渠道建设作为水利工程的重要组成部分，与水利工程的整体建设水平有关。
要掌握准确的测量数据，确保科学合理的渠道建设。
本文介绍了水利工程中渠道和支持建筑物的测量方法，包括渠道线状图绘制、横纵断面高程的测量、测量结果提交，为水利工程设计提供技术参考。
关键词：水利工程；渠道；测量方法作为一个常见的线状引水工程，渠道包括渠首、渠道、渡槽、倒虹吸、涵洞、节制分水闸、桥等一系列配套建筑物。
渠道测量应根据特定标准测量这些建筑物的中心线位置和特征高度，并为通道设计提供足够的测量数据。
渠道工程的勘察放线与工程设计密切相关。
只有根据现场的正确位置和准确的测量数据，才能根据当地情况进行经济合理的工程设计。
一、渠道现状（树形）导线图的绘制首先，施工单位的代表提供能够满足测量要求的渠道现状（树形）导线图；如果提供，请考虑施工单位代表提供的渠道导线图的草图，并根据草图，测量人员将与三方（施工单位，测量，设计）一起召开，以完善渠道现状导线图；如果没有提供草图，测量员将使用手持GPS测量设备测定渠道现状导线图。
各个建筑物的使用要求也要标明，如不同渠段的设计流量（加大流量），节制闸、分水闸的流量，交通桥的过荷要求等。
渠道现状导线图的绘制目的是便于这次渠道测量和绘制渠道设计导线图。
使用渠道现状导线图可以使渠道测量工作真正做到有的放矢，因地制宜，从而从根本上保证渠道测量的准确性。
渠道上的闸、桥、涵等交叉建筑物称为其配套建筑物。
渠道测量的技术要求应按《水利水电工程测量规范（规划设计阶段）（SL197-97 DLJ201-81CH2-601-81）》执行。
渠道测量的内容主要包括：渠道及配套建筑物平面位置的测定、渠道纵断面高程测量、渠道横断面测量等三部分。
二、中线测量当在地面上确定渠道的中心线时，还测量渠道的长度和拐角角度。
水利工程渠道测量技术探究
水利水电38 2015年21期水利工程渠道测量技术探究罗鑫意河北省水利工程局第一工程处，河北保定 071051摘要：本文结合实践，从五大方面对渠道测量技术进行总结，提出一些工作方法及思路，以供参考。
关键词：水利；渠道；测量中图分类号：TV221.1；P228.4 文献标识码：A 文章编号：1671-5810(2015)21-0038-011 几种施工测量技术1.1 GPS定位随着GPS定位技术的出现和不断发展完善，使测绘定位技术发生了革命性的变革，为工程测量提供了崭新的技术手段和方法。
长期以来用测角、测距、测水准为主体的常规地面定位技术，正在逐步被以一次性确定3维坐标的、高速度、高效率、高精度、大范围的GPS技术所代替，同时定位范围已从陆地和近海扩展到海洋和宇宙空间；定位方法已从静态扩展到动态；定位服务领域已从导航和测绘领域扩展到国民经济建设的广阔领域。
碎部点的测绘与放样等领域将有广泛的应用前景，GPS接收机已逐步成为一种通用的定位仪器在工程测量中得到广泛应用。
1.2 数字摄影测量摄影测量技术由于可以提供实时的3维空间信息，无需接触被测物体，以及野外工作量少、效率高和成果品种多等优点，具有广泛的应用前景。
随着全数字摄影测量系统的应用，摄影测量的产品将从影像图、线划图向数字化系列产品――4D产品转化。
产品应用与服务领域更广，并为建立各类专业信息系统和基础地理信息系统提供可靠的数据保障。
在水利水电工程，利用数字摄影测量技术可以迅速获取制作大比尺摄影图、地形图、立面图、等直线图和断面图图库，建立DTM(数字地面模型)和DEM(数字高程模型)模型数据库，建立并久保存高分辨率建基面三维摄影数字地面模型数据库。
2 渠道现状(树形)导线图的绘制首先由建设单位代表提供精确的可满足测量要求的渠道现状(树形)导线图；若无法提供，再考虑由建设单位代表提供渠道导线图的草图，根据草图再由测量人员会同三方(建设单位、测量、设计 )共同完善渠道现状导线图。
浅谈水利水电工程的测量技术
浅谈水利水电工程的测量技术随着我国经济的不断发展，人民生活水平的不断提高，同时也带动了各行各业的发展，近些年，水利水电工程表现比较突出，并且在工程建设中占据重要位置。
水利水电工程的施工过程比较复杂，所以在施工过程中对工程测量人员的要求也高。
工程测量是水利水电工程施工的重要技术手段，强化施工人员的工程测量概念，提高测量人员专业技术水平，是水利水电工程顺利进行的重要因素，也是水利水电工程质量的有效保证。
标签：水利水电工程测量技术0引言工程有关测量按工程作业的先后顺序可分为运营管理、建筑施工、规划设计等；按照服务的对象可以分为以下几种：城市建设相关测量、输油管管道或者输电线线路、水利建设测量、地下或者隧道建设测量、桥梁或公路铁路建设测量、工业建筑测量。
不同类型工程不同的建设中测量、测绘的具体工作特色鲜明，但是其中的方法及其原理大同小异。
其中，水利水电工程中设计阶段设计的测量主要有工程控制、地形图、纵横断面图等几方面的测量。
1测量工程在水利水电中的主要作用测量水利水电工程建设是一项非常重要的工作，水利工程规划设计，需要大量的实地考察资料与具体数据，采用工程测量进行现场勘测，也是给设计规划提供基本数据。
测量工作贯穿整个水利水电工程，工程测量要有正确认识态度。
测量工作必须按照建设单位的建设规模和要求进行，结合自然条件，开展水利水电工程建设。
现场对建筑物的具体位置测量，对工程施工中的几何尺寸核对与测定。
水利水电工程具有特殊性，在建设工程结束后，应该定期对工程进行验收，有些问题可能是自然环境因素引起，所以在建设过程中或初期不会被发现，但在经过一段时间之后，问题就会显现出来，导致这些问题的主要原因，是施工过程中，没有对施工设计进行全面合理的规划，或是施工过程中，遇到问题没有及时解决。
2水利水电工程的测量技术2.1工程控制测量（1）通常水利水电工程实施场所都具有狭长、独立的特点，因此，平面控制系统应该根据工程实施位置和项目大小来确定。
水利工程中渠道测量方法
水利工程中渠道测量方法水利工程中渠道测量方法摘要：水利工程是关系着国计民生的重大工程，提高水利工程建设水平对于促进我国社会经济的发展有着显著意义。
而作为水利工程重要组成部分的渠道建设，关系着水利工程的整体的建设水平。
我们必须掌握精准的测量数据，保证渠道建设的科学性、合理性。
本文主要分析了几种常用的、科学的渠道测量方法及测量中应注意的关键问题。
关键词：渠道；测量；方法中图分类号：TV732.6 文献标识码：A 文章编号：一．渠道现状（树形）导线图的绘制渠道设计及配套建筑物。
在水利工程的建设中，最常见的就是渠道以及它所包括的一系列配套建筑物。
渠道测量就是通过测量标准，测量出这些建筑物的中心线位置和所需要的一些数据，对纵横断面进行测高程测量，以便于设计人员在对渠道进行设计时能够进行参考。
要测量渠道，就要先找出渠道在地面上的中心线，并将中心线的两边位置测量出纵断面和横断面的高程，并在图纸上做好数据记录。
渠道工程的勘察在进行放线时，要位置准确合理，这样才可以使整个工程能够在利用最少资源的基础上作出最大的利用。
导线图的绘制首先要召开工作准备会，将每位工作人员的任务布置清楚。
将这次工程的目标进行清楚的交待，并公布建筑单位所提供的数据，明确具体要求。
在工作准备会上，要与任务布置方做好交流，并询问他们的意见。
任务布置方的代表要提供能够进行有效测量的，比较精确的渠道现状或是树形导线图。
如果任务布置方无法拿出图纸，任务完成方就要拿出自己所测量的草图，根据这张图纸，测量人员要与任务布置方，测量的人员，渠道设计人员共同对其进行修改定稿。
如果草图也无法提供，就要进行实际测量，进行绘制。
这张图纸的绘制，是测量人员与其他三方人员合作，用GPS测出其现在的情况，并在图纸上画出渠道的一些拐弯位置和起点与终点，还有其他一系列配套物的位置。
测量的主要内容主要是对渠道的纵横断面的高度还有所要建造的建筑物平面位置。
这张图的精确性可以增加渠道建造的成功率和安全性。
水利渠道工程施工测量方案
水利渠道工程施工测量方案一、前言水利渠道工程是指为了引导水资源更好地利用和分配而进行的渠道建设工程。
在水利渠道工程的施工过程中，准确的测量工作是至关重要的。
测量工作的准确与否直接影响到工程的质量和进度。
因此，制定一套科学的施工测量方案是确保工程质量和进度的关键一环。
本文将详细介绍水利渠道工程施工测量方案的制定和实施过程。
二、测量前准备工作1、工程资料搜集：施工前应对水利渠道工程的设计图纸、施工图纸、施工规范等资料进行搜集和研究，确保对工程的整体情况有一个清晰的了解。
2、测量器材的准备：准备好各种必要的测量器材，如经验、水准仪、全站仪、测距仪等。
保证测量器材的完好性和准确性。
3、现场踏勘：施工前需对工程现场进行踏勘，了解工程地形状况、建筑物分布、通行道路等情况，为后续的测量工作提供便利。
4、测量人员的组织：根据工程的复杂程度和要求，确定合适的测量人员组成测量队伍，确保测量工作的顺利进行。
三、测量工作程序1、基本控制测量：首先进行基本控制测量，确定工程测量的坐标系和参考基准点。
通过经验、水准、全站仪等工具进行基本控制点的设置和测量，保证后续测量的准确性。
2、地形测量：根据设计图纸，进行工程现场地形测量，包括地面高程、坡度、地物分布等信息的测量，为施工选择合适的位置和施工方案提供依据。
3、纵横断面测量：根据设计要求，进行渠道横截面和纵断面的测量，确定渠道的设计位置和尺寸，保证施工质量。
4、边坡测量：对渠道边坡进行测量，保证边坡的坡度、坡高等参数符合设计要求，保证工程安全性。
5、材料测量：对施工所需的各种材料进行测量，确保材料的数量和质量符合设计要求，保证施工的顺利进行。
四、测量数据处理与分析1、数据采集：将测量得到的各种数据进行汇总整理，建立测量数据的数据库，确保数据的完整性和准确性。
2、数据处理：对测量数据进行处理，如坐标转换、高程校正、误差修正等，保证数据的准确性和可靠性。
3、数据分析：根据测量数据的分析，发现问题和矛盾，并及时采取措施进行解决，确保工程施工的顺利进行。
水利水电工程测量：渠道测量
➢ 中线尽量短而直，要避免修建过多的渠系和过水建筑物，沿线应有较好的 地质条件
➢ 选线时尽可能确定一条既经济又合理的渠道中线 ➢ 灌溉渠道应尽量选在地势较高地带，排水渠应尽量先在排水区地势较低处 ➢ 中线应选在土质较好、坡度适宜的地带，以防渗漏、冲刷、淤塞或坍塌 ➢ 避免经过大挖方、大填方地段，以便省工省料和少占用耕地 ➢ 中线选择的好坏将直接影响到工程的效益和费用，还牵涉到占用农田、房屋
线的夹角
➢ 从路线前进方向看 • 向右偏为右偏角 • 向左偏为左偏角
➢ 如图 • a1、 a3为右偏角 • a2为左偏角
中线测量
转折角的测定：如图，将经纬仪安置于JD1点上，以盘右后视A点，度盘 置0°00′00″，固定照准部，倒转望远镜成盘左得AB的延长线，松开照准 部，再照准前视点C(JD2)
➢ 选线一般在规划阶段进行
• 当设计部门已初步确定路线的最佳方案，再进行定线测量
➢ 渠道施工前应进行施工放样 • 工程竣工后，应提交竣工测量资料
测量工作始终贯穿于渠道工程建设的始末
渠道选线测量
在勘测设计阶 段的主要测量
测量内容
➢ 踏勘
➢ 选线
➢ 中线测量 ➢ 纵横断面测量
➢ 工程调查工作
渠道选线测量
中线测量
➢ 并用红油漆写在木桩侧面，如整桩号为1+100 • 此桩距渠道起点1KM又100M
• （“+”号前的数为公里数，“+”号后的数为米数
中线测量
为了避免测设里程桩错误，量距一般用钢尺 丈量两次，精度为1/1000 当精度要求不高时，可用皮尺或测绳丈量一 次，再在观测偏角时用视距法进行检核
中线测量
水利工程测量技术的分析
水利工程测量技术的分析水利工程测量技术是指利用测量技术对水利工程进行勘测、设计、施工、监测和管理的过程。
水利工程测量技术的发展对于提高水利工程建设的精度和效率具有重要意义。
本文将对水利工程测量技术进行分析，并探讨其在水利工程中的应用。
一、水利工程测量技术的发展历程随着科学技术的进步和社会发展的需要，水利工程测量技术经历了长足的发展。
早期的水利工程测量主要依靠手工测量和传统测量仪器，测量精度低，效率慢，容易出现误差。
随着现代科学技术的运用，激光测量、GPS测量、遥感技术等先进技术被应用到水利工程测量中，大大提高了测量的精度和效率。
1.高精度水利工程测量要求测量精度高，尤其是大型水利工程，测量精度直接关系到工程的施工和运行。
现代水利工程测量技术能够实现毫米级的测量精度，满足水利工程的需要。
2.多样性水利工程测量涉及到地形测量、水文测量、地下水测量、水质监测等多个方面，需要不同的测量技术进行综合应用。
水利工程测量技术具有多样性，需要综合运用多种测量方法和仪器。
3.自动化现代水利工程测量技术已经实现了自动化和数字化，大大提高了测量的效率和准确性。
自动化测量设备和软件的应用使得测量过程更加简便和快捷。
4.实时性水利工程测量需要及时获取数据并进行分析处理，特别是在水文灾害监测和预警中，实时性是至关重要的。
现代水利工程测量技术能够实现数据的实时采集和传输，满足了水利工程的实时监测需求。
1.勘测设计水利工程的建设首先需要进行勘测设计，以确定工程的位置、形状、规模和施工方式。
测量技术在勘测设计中发挥着重要作用，通过对地形、地貌、土质等进行详细测量，提供了可靠的数据支持。
2.施工监测在水利工程的施工过程中，测量技术用于监测工程的施工进度、质量和安全。
通过对工程实际情况进行实时监测，能够及时调整施工计划，保障工程的正常进行。
3.水文监测水文监测是水利工程运行管理的重要内容，包括水位、水流速度、水量等参数的监测。
测量技术能够实时监测水文参数，提供重要的数据支持，为水利工程的运行管理提供科学依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
浅论水利渠道工程的测量技术
作者：侯健振
来源：《科技资讯》2013年第17期
摘 要：在现代农业的水利工程中，渠道是比较常见的。而工程施工测量与监控很大程度
上影响着水利渠道工程的质量，如果这些工作出现纰漏，不但会延误工期，甚至会危害人员安
全，影响工程投资效益。本文就渠道测量技术作浅述。
关键词：水利 渠道工程 测量技术
中图分类号：P2 文献标识码：A 文章编号：1672-3791（2013）06（b）-0056-01
1 渠道的踏勘和选线
选择渠道线路应考虑：一渠道要尽量短而直，避开障碍物，以减少工程量和水流损失；二
灌溉渠道应尽量选在比灌区稍高的地方，以便自流灌溉，而排水渠道应选在排水区较低的地
方，以便排出区内积水；三土质要好，坡度要适当，以防渗漏、淤塞、冲刷和坍塌；四是挖、
填土石方量要小，渠道建筑物要少，尽量利用旧沟渠，要考虑综合利用，如对山区渠道布置应
集中落差，以便发电。根据上述条件，首先在图上选线，然后再到现场踏勘，最后进行实地选
线。图上选线：若渠道大而长，一般应在地形图上选出几条线路作为预选方案，然后权衡利
弊，从中定出一条比较好的线路。如果渠道短而小，便可直接到实地踏勘、定线。现场踏勘：
在图上选出渠道线路后，由各方面人员组成小组，到实地沿着选出的渠线勘察一遍，这叫踏
勘。在踏勘中，要进一步衡量选出的渠线是否符合要求。最后把确定下来的方案标绘到地形图
上。
2 渠道中线测量
在渠道线路初步选定后，接着就要在实地标出渠道中心线，并在实地打桩。为了便于计算
渠道长度及绘图施工，必须从渠道起点开始，沿着渠道方向丈量渠道长度，每隔20 m、30
m、50 m或100 m打一标桩，称为里程桩。在两里程桩间地形坡度有明显的变化点或经过河、
沟、坑、路以及需要构筑水利工程的地方，都应打桩，称为加桩。桩头一侧削平朝向渠道起
点，以便于注记。在标定渠线的同时，应丈量出各标桩至起点的水平距离，用红铅笔或油漆记
在桩头上或面向起点的桩侧面，作为桩号。注记时，在距离的公里数和米数之间写“+”号，如
距离起点1050 m的标桩应写作1+050；起点桩号应写成0+000。渠道较长时，还要在丈量距离
时，绘出渠线草图，作为设计渠道时参考。当渠道的里程桩和加桩标定完成后，即可进行渠道
的中线测量。渠道中线测量就是渠道纵断面水准测量，其任务是测量出渠道中线上各里程桩及
加桩的高程，为绘制纵断面图、计算渠道上各点的填、挖深度提供数据。
龙源期刊网 http://www.qikan.com.cn
当渠线较长时，为了保证纵断面测量的精度和便于施工时引测高程，必须沿渠道中心线在
施工范围以外埋设水准点，每1～3 km敷设临时水准点。水准点高程应尽可能与附近国家水准
点连测。局部地区测量小型渠道时，若附近无国家水准点，可采用假定高程进行测量。水准点
的测量一般按四等水准测量的精度要求进行实测。测定了水准点高程之后，可依次测量出渠道
中心线各里程桩和加桩的高程。一般采用先计算仪器的视线高程，然后用视线高程减中视或前
视读数来计算各桩点的高程。渠道纵断面测量的观测、记录、计算的方法与公路中线的纵断面
测量的方法相同。
3 渠道横断面测量
渠道横断面测量的任务是测出渠线上里程桩和加桩处两侧的地形起伏变化的情况，绘出横
断面图，以便计算填挖土石方工程数量。横断面施测的宽度视渠道大小及地形变化情况而定，
一般约为渠道上口宽度的2～3倍，渠道的横断面测量要求精度比公路横断面测量要求的精度
低，通常距离量至分米，高差量测至厘米即可。施测时，首先应在渠道的各中心桩上（里程桩
和加桩）定出横断面方向，而后以中心桩为依据向两侧施测，中心桩的左侧为左横断面，中心
桩的右侧为右横断面，左右的确定是以顺水流方向为准。
由于横断面的测量精度要求比较低，因此标定横断面的方向可用量角器或简单的十字架，
当用量角器测定断面方向时，首先用钢尺或施工线标出中心线来，使量角器的一条直角边沿中
心线方向，则另一条直角边所指的方向即为横断面的方向；用十字架来确定横断面的方向时，
将十字架立于中心桩上，用其中的一根木条上的两钉瞄准前（或后）一个中心桩，则另一对钉
连线所指引的方向，即为与中心线成垂直的横断面方向。横断面的方向确定后，即可测量横断
面上各地形变化点与中心桩的距离和高差。其测量方法有多种多样，有用标杆和皮尺配合测
量，或用水准仪配合皮尺测量，也可以用全站仪直接测量距离和高差等。水准仪和全站仪的观
测方法与公路中线的横断面测量相同。
标杆也称为花杆，它红白相间，间隔20 cm。将皮尺的零点端置于断面的中心桩上，拉平
皮尺与竖立在横断面方向上点的标杆相交，从皮尺上读得水平距离，从标杆上读得高差。如
0+020桩左侧一段的第一点，读得水平距离2.5 m，高差为-0.40 m，测量结果用一分数表示，
分母为距离，接着继续由第一点向左测第二点，直至测到要求的宽度；再在0+020桩号右侧用
同样的方法施测至要求的宽度；这样完成了一个横断面的测量工作。
4 渠道纵横断面图绘制
通过渠道纵断面水准测量，得出了渠道中线上各里程桩及加桩的高程。根据各里程桩及加
桩的高程绘制成显示渠道纵向地面变化情况的图，称为纵断面图。它是设计渠底坡度和计算土
方的一项重要资料。渠道纵断面图通常绘在毫米方格纸上，纵轴表示高程，横轴表示距离。为
了明显地显示出渠道中线的地势起伏情况，纵断面图的高程比例尺往往是距离比例尺的10～
20倍。常用的比例尺：高程为1∶100或1∶200，水平距离为1∶1000或1∶2000。绘图时，先
在纵断面图的里程横行内，按比例尺定出各里程桩和加桩的位置，并注上桩号，再将实测的里
龙源期刊网 http://www.qikan.com.cn
程桩和加桩的高程记入地面高程栏，并按高程比例尺在相应的纵向线上标定出来，将这些点连
成折线，即为渠道纵向的地面线。
渠道横断面图的绘制方法基本上与纵断面图相同，为了方便计算面积，横断面图上水平距
离和高程一般采用相同的比例尺，常用的比例尺为1∶100或1∶200。地面线是根据横断面测
量的数据绘制而成的。设计横断面是根据里程桩挖深、设计底宽和渠道边坡绘成的。地面线与
设计断面线所围的面积，即为挖方或填方的面积。
5 渠道施工断面放样
为了开挖土方有所依据，必须在每个里程桩及加桩上进行渠道横断面的放样工作，就是把
渠道边坡与地面的交点，用木桩标示出来。渠道横断面图一般有三种形式：一挖方断面；二填
方断面；三半填半挖断面。一般是每隔一段距离才放一个施工断面，以便于掌握施工标准。而
其他里程桩只要钉出断面的开挖点与渠堤堤脚点，并分别洒以石灰线将各开挖点与各堤脚点连
接起来，就能显示出整个渠道的开挖与填筑的范围了。
6 结语
渠道作为一种常见而普遍的线状引水工程，渠道工程的勘察放线与工程设计密切相关，只
有在现场放线位置合适、测量数据准确的基础上，才能因地制宜地做出经济合理的工程设计。
若工作不到位，轻则延误工程工期，重则影响人员安危及整个投资效益，甚至给社会带来负面
影响。
