花篮螺栓上拉杆组合式悬挑脚手架专项施工方案(专家论证通过)
E-14#楼花篮拉杆式r悬挑脚手式架施工方案
目录一、编制依据 (2)二、工程概况 (2)三、悬挑脚手架选型 (2)四、花篮拉杆式悬挑脚手架构造与应用 (3)五、制作与安装 (9)六、悬挑架设计计算 (15)七、悬挑脚手架搭设安全技术要求 (22)八、脚手架搭设安全措施 (28)九、花蓝拉杆式悬挑架平面图 (35)花篮拉杆式悬挑脚手架施工方案一、编制依据1．《建筑施工手册》（第四版）2．《简明施工计算手册》（第三版）3．《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）4．《建筑施工安全检查标准》（JGJ59-99）5．《建筑施工高处作业安全技术规范》（JGJ80-91）6.《钢结构施工验收规范》(GB50205-2001)二、工程概况1．阳光100国际新城二期泊林翠庭E-14#楼工程位于于洪区汪河路、吉力湖街交叉路口，浑河北街以北，交通方便，公共设施齐全，地势平坦。
2、本工程均为32层住宅楼，剪力墙结构，一层层高为3.15 米,4～32层层高均为 2.95 m。
主楼面积：22976.76m2；三层商业裙房，面积为1972.48m2；地下车库建筑面积 7900.4 ㎡。
三、悬挑脚手架选型1、选型: 用16#工字钢，选用花篮拉杆式悬挑脚手架。
用16#I字钢，按照江苏南通二建集团《花蓝拉杆式悬挑架制作与应用》(企业标准：DJB001-2011)的基础上进行编制。
○1地下一层至四层搭设双排落地钢管脚手架；○2外脚手架四层顶(标高从12.25M)开始采用工字钢悬挑脚手架，每8层悬挑一次，外围绿色密目安全网封闭，共四次悬挑脚手架。
具体如下：a第一挑：从标高12.15m(四层)～29.95m(十层)；b第二挑：从标高29.95m(十层)～47.65m(十六层)；c第三挑：从标高47.65m(十六层)～65.35m(二十二层)；d第四挑：从标高65.35m(二十二层)～83.05m(二十八层)；e第五挑：从标高83.05m(二十八层)～103.5m(三十二层看柱顶)；四、花篮拉杆式悬挑架构造与应用(DJB001-2011)4.1外墙脚手架支承在由型钢及斜拉杆组成悬挑结构上，该悬挑结构称为悬挑架。
新型花篮式悬挑架专项施工方案
（3）耳板应设置在悬挑钢梁承受集中力作用处附近。悬挑钢梁悬挑长度≤1800mm时，宜设置一根钢筋拉杆，钢拉杆上端的吊挂支座的锚固位置相对于悬挑梁中心距向一边偏离50mm；悬挑长度≥1800mm时，宜设置内外二根钢筋拉杆,钢拉杆上端的吊挂支座的锚固螺栓位置相对于悬挑梁中心距向二边偏离50mm。钢筋拉杆的水平夹角应不小于45°。
12#
4
预埋件设置→安装悬挑主梁→悬挑主梁上下支撑杆件设置→立杆定位点设置→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
4
1
脚手架钢管选用Φ48×2.8；工字钢采用16号工字钢，长度1.3-2.7m；固定工字钢在梁侧或框柱上用2根M20（8.8级）的高强螺栓，工字型钢间距1.2-1.5m，1.3m和1.6m长工字钢在上层用1根Φ20圆钢斜拉杆斜拉，1.9m长工字钢在上层用2根Φ20圆钢斜拉杆斜拉，2.7m长工字钢在上层用3根Φ20圆钢斜拉杆斜拉，斜拉杆采用花篮螺栓进行连接。立杆纵向间距为1.5m，内立杆距外墙0.35m、0.65m，外立杆距外墙面为1.15m、1.45m，大横杆步距为1.8米，每步设置两道护身杆（间距0.6m），小横杆近墙端距外墙面距离为200、450mm。脚手架与建筑物的连墙拉结按两步三跨布置，采用定型拉墙件与建筑物可靠连接。在工字钢上表面准确焊接两根长200mm的Φ25螺纹钢筋作为立杆的定位钢筋。
11
旋转扣件
300
单位(个)
四、
4.1
1
脚手架排数
双排脚手架
纵、横向水平杆布置方式
纵向水平杆在上
搭设高度(m)
花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法(2)
花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法一、前言花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法是一种在建筑工程中常用的悬挑式脚手架施工工法，它能够有效提高施工效率和安全性。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个工程实例。
二、工法特点花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法具有以下特点：1. 操作简便：采用模块化设计，拼装和拆卸方便快捷，减少了施工工期。
2. 高稳定性：脚手架整体结构稳定可靠，能够承受较大的荷载。
3. 安全可靠：配备多种安全设施，如安全带、安全网、防护栏等，确保施工人员的安全。
4. 应用广泛：适用于多种场景和工程类型，如高层建筑、桥梁、厂房等。
三、适应范围花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法适用于以下场景：1. 高层建筑施工中的外壁施工、玻璃幕墙施工等。
2. 桥梁和厂房等大跨度结构的悬挑式施工。
3. 需要高效施工、提高施工效率和安全性的工程。
四、工艺原理花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法基于以下原理：1. 结构原理：脚手架采用花篮螺杆作为支撑点，通过上拉杆承载荷载并提供支持。
2. 联接原理：采用件式搭接方式，通过连接件将各个组件连接起来，形成整体结构。
3. 脚手架定位原理：通过螺杆调节脚手架的高度和水平度，使其与建筑物对齐。
五、施工工艺花篮螺杆上拉杆件式侧壁悬挑外脚手架施工工法的施工工艺包括以下步骤：1. 筹备工作：确定工程需求，准备安全设备和施工材料。
2. 搭设立杆：按照设计要求，安装立杆并使用水平仪调整垂直度和水平度。
3. 拼装组件：根据脚手架设计图纸，将各个组件拼装在立杆上，同时设置横梁和斜支撑。
4. 联接固定：采用连接件将各个组件连接起来，并使用螺栓进行紧固。
5. 调整高度：通过花篮螺杆调节脚手架的高度，确保与建筑物对齐。
6. 安装扶手和防护栏：在合适的位置安装扶手和防护栏，并进行检查确认其安全性。
中海花篮拉杆式悬挑脚手架施工技术完整版

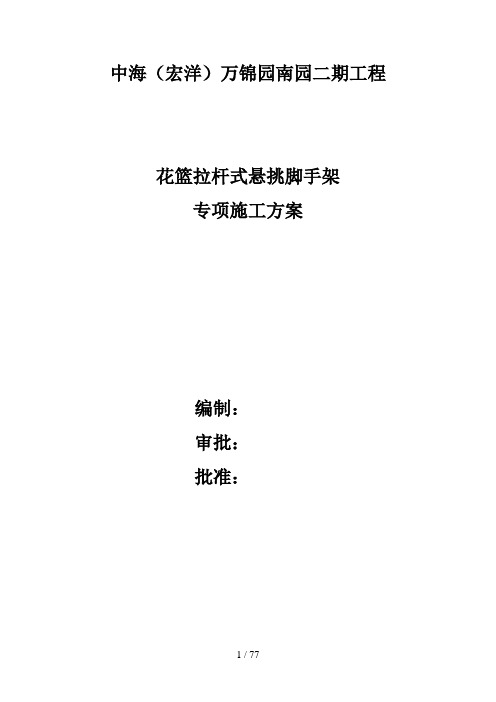

中海（宏洋）万锦园南园二期工程花篮拉杆式悬挑脚手架专项施工方案编制：审批：批准：江苏龙海建工集团有限公司年月日目录一、工程概况二、编制依据三、材料要求四、施工准备五、外脚手架搭设方案及要求六、脚手架搭设七、悬挑脚手架搭设安全技术要求八、应急预案九、悬挑架设计计算十、简支式悬挑钢梁验算十一、简支式悬挑钢梁加长型验算1、工程概况1.2建筑概况1、项目使用年限50年占地面积10495.64m2，总建筑面积67963.05㎡，地上建筑面积67963.05㎡，住宅53358.7m2，商业1591.07m2配电用房200m2，地下室建筑面积13007.28m2。
2、本项目5栋高层或小高层及商铺，分别为：18#楼地下二层，地上14层，建筑面积7323.84m²，建筑高度为47.7米.；19#楼地下二层，地上18层，建筑面积9396.84m²，建筑高度为59.3米；27#楼地下二层，地上28层，建筑面积11733.09m²，建筑高度为87米；28#楼地下二层，地上28层，建筑面积11601.17m²，建筑高度为87米；29#楼地下二层，地上27层，建筑面积11188.33m²，建筑高度为84.1米；4、本工程脚手架主要作用于结构施工，脚手架的荷载：结构阶段5KN／m2，同时施工层数：2层。
5、本工程现场基础阶段的自然地面绝对标高为 3.21~3.88m，最大高差约为0.67m，中间略高四周略低。
二、编制依据1、本工程的结构图、建筑图2、《混凝土结构工程施工质量验收规范》（GB50204—2011版）3、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）4、江苏省建筑施工悬挑式钢管脚手架安全技术规程（DGJ32/J121-2015）5、建筑施工手册（第五版）—中国建筑工业出版社6、江苏省建筑安装工程施工技术操作规程（2015年）（第十一分册：脚手架工程）7、参考《对外脚手架涉及安全问题的一些认识》（东南大学郭正兴）8、建筑施工计算手册江正荣著中国建筑工业出版社9、《钢结构设计规范》（GB 50017-2003）10、《建筑施工高处作业安全技术规范》（JGJ80-1991）11、《危险性较+大的分部分项工程安全管理方法》住房和城乡建设部建质[2008]87号文12、本工程的施工组织设计13、《钢结构高强度螺栓连接技术规程》（JGJ82-2011）14、《索具螺旋扣》（CB／T3818-2013）三、材料要求1、钢管脚手架钢管应采用现行国家标准《低压流体输送用焊接钢管》（GB/T3091-2008）中规定的普通钢管。
花篮式悬挑脚手架施工方案(标准规定)
梁侧全预埋新型悬挑脚手架专项施工方案编制人:审核人：审批人：目录第一部分：梁侧全预埋新型悬挑施工与验收1、工程概况2、材料计划3、施工工艺技术参数5、施工方法6、检查验收7、施工安全保证措施第二部分：梁侧全预埋新型悬挑承力架设计计算1、梁侧全预埋新型悬挑承力架设计计算依据2、梁侧全预埋新型悬挑承力架与传统悬挑承力架的比较与分析3、梁侧全预埋新型悬挑承力架的组成4、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置方案5、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置图6、梁侧全预埋新型悬挑承力架与双排钢管脚手架材料选用7、计算参数的选取8、梁侧全预埋新型悬挑承力架施工安装注意事项9、上部双排钢管脚手架设计计算9.1纵向大横杆的计算9.1.1均布荷载值计算9.1.2大横杆最大弯矩设计值计算9.1.3大横杆抗弯强度计算9.1.4大横杆挠度计算9.2小横杆的计算9.2.1荷载值计算9.2.2小横杆最大弯矩设计值计算9.2.3小横杆抗弯强度计算9.2.4小横杆挠度计算9.3扣件抗滑力的计算9.4计算立杆底层段的轴向力设计值9.4.1计算外立杆底层段的荷载标准值9.4.2计算外立杆底层段的轴向力设计值N外杆9.4.3计算内立杆底层段的荷载标准值9.4.4计算外立杆底层段的轴向力设计值N内杆9.5外立杆的稳定性计算9.5.1计算风荷载产生的外立杆底层段弯矩设计值M W9.5.2不组合风荷载时外立杆的稳定性计算9.5.3组合风荷载时外立杆的稳定性计算9.6新型连墙件的计算9.6.1连墙钢管的承载力计算9.6.2 M14双头螺纹的预埋普通螺栓杆承载力验算10、梁侧全预埋上拉式标准悬挑承力架的承载力和挠度计算10.1确定梁侧全预埋上拉式标准悬挑承力架的计算简图10.2计算梁侧全预埋上拉式标准悬挑承力架的支座反力和内力10.3确定上拉式标准悬挑承力架传给主体结构外围梁的荷载设计值10.4上拉式标准悬挑承力架的钢筋斜拉杆受拉强度计算10.5上拉式标准悬挑承力架的工字钢承载力和挠度计算10.5.1工字钢抗弯强度计算10.5.2工字钢抗剪强度计算10.5.3工字钢整体稳定性验算10.5.4工字钢外端E点的挠度计算11、无拉杆时工字钢悬挑梁承力架的承载力和挠度计算11.1确定无拉杆时工字钢悬挑梁的计算简图11.2计算无拉杆时工字钢悬挑梁的支座反力和内力11.3确定无拉杆时工字钢悬挑梁传给主体结构外围梁的荷载设计值11.4无拉杆时工字钢悬挑梁的承载力和挠度计算11.4.1无拉杆时工字钢悬挑梁抗弯强度计算11.4.2无拉杆时工字钢悬挑梁抗剪强度计算11.4.3无拉杆时工字钢悬挑梁整体稳定性验算11.4.4无拉杆时工字钢悬挑梁外端E点的挠度计算12、超长工字钢上拉式悬挑承力架的承载力和挠度计算12.1确定超长工字钢上拉式悬挑承力架计算简图12.2计算超长工字钢上部钢管脚手架传来的荷载12.2.1计算外立杆底层段的轴向力设计值12.2.2计算内立杆底层段的轴向力设计值12.3计算超长工字钢上拉式悬挑承力架的支座反力和内力12.4确定超长工字钢悬挑承力架传给主体结构外围梁的荷载设计值12.5超长工字钢悬挑承力架的钢筋斜拉杆强度计算12.6超长工字钢截面承载力和挠度计算12.6.1超长工字钢抗弯强度计算12.6.2超长工字钢抗剪强度计算12.6.3超长工字钢整体稳定性验算12.6.4超长工字钢外端E点的挠度计算13、无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.1确定无拉杆时超长工字钢悬挑梁的计算简图13.2计算无拉杆时超长工字钢悬挑梁的支座反力和内力13.3确定无拉杆时超长工字钢传给主体结构外围梁的荷载设计值13.4无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.4.1无拉杆时超长工字钢抗弯强度计算13.4.2无拉杆时超长工字钢抗剪强度计算13.4.3无拉杆时超长工字钢整体稳定性计算13.4.2无拉杆时超长工字钢外端E点的挠度计算14、悬挑承力架连接节点的设计计算14.1各工况下支座反力和杆件内力汇总14.2悬挑承力架工字钢内端节点设计计算14.2.1工字钢内端与底座板焊缝连接计算14.2.2工字钢内端与外围梁预埋螺栓连接计算14.3斜拉杆连接节点计算14.3.1斜拉杆上端与建筑主体结构预埋螺栓连接计算14.3.2钢筋斜拉杆下端与工字钢销栓连接计算15、梁侧全预埋新型悬挑承力架设计安装施工图附图梁侧全预埋悬挑承力架平面布置图专利证书、材料检测报告第一部分：梁侧全预埋新型悬挑施工与验收一、工程概况：1、工程名称：2、工程地点：3、建设单位：4、设计单位：5、监理单位：6、勘察单位：7、施工单位：本工程为一类住宅建筑，框剪结构，整体地下室，1#、3#均为三十层，2#为十六层，4#楼三十一层，层高见下图。
039-花篮式悬挑脚手架专项施工方案样板
目录第一章前言 (3)第一节工程概况 (3)第二节施工中执行的规范、标准 (4)第二章脚手架工程施工部署 (4)第一节脚手架设计 (4)第二节构造要求 (6)第三节资源配备 (9)第四节进场计划及进度计划 (10)第三章施工工艺技术 (11)第一节脚手架搭设流程及构造要求 (11)第二节脚手架的检查与验收 (13)第四章技术质量保证措施 (14)第一节进场构配件的技术质量要求（标准） (14)第二节脚手架搭设技术质量要求 (16)第三节脚手架工程质量控制 (20)第四节脚手架的搭设、使用、验收、检查及监控 (20)第五章安全、环保、文明施工 (23)第一节安全施工技术措施 (23)第二节危险源控制 (25)第三节环保、文明施工要求 (37)第四节总包与分包的安全责任 (38)第六章防雷措施 (43)第七章应急组织构架与应急救援预案 (44)第一节安全事故应急救援架构 (44)第二节高处坠落事故应急救援 (46)第三节外脚手架坍塌救援 (47)第四节物体打击事故应急救援 (48)第五节火灾事故应急救援 (49)第六节在建工程火灾的扑救方法 (50)第七节危险源分析及预防措施 (51)第八章脚手架计算书 (56)第一节型钢悬挑脚手架(扣件式)计算书 (56)第二节最不利转角验算（主梁一） (72)第三节最不利转角验算（主梁二） (91)第四节多排悬挑架主梁验算计算书 (109)第五节结构悬挑梁计算 (116)第九章附图 (118)第一章前言第一节工程概况一、工程简介二、建筑设计概况三、结构设计概况为确保工程顺利施工特编制此脚手架工程施工方案。
第二节施工中执行的规范、标准一、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；二、《建筑结构荷载规范》（GB50009-2001）；三、《建筑地基基础设计规范》（GB50007-2011）；四、《混凝土结构设计规范》（GB50010-2011）；五、《钢结构设计规范》（GB50017-2003）；六、《冷弯薄壁型钢结构技术规范》（GB50018-2002）；七、工程设计图纸及地质资料等；八、《建筑施工安全检查标准》（JGJ59-2011）；九、《建筑施工高处作业安全技术规范》（JGJ80-91）；十、《关于印发〈危险性较大的分部分项工程安全管理办法〉的通知》（建质[2009]87号）；十一、《施工现场临时用电安全技术规范》JGJ46-2005；十二、《建筑机械使用安全技术规程》JGJ33-2012；十三、《危险性较大的分部分项工程安全管理办法》(XX市相关文件)；十四、《建设工程施工现场消防安全技术规范》GB50720-2011；十五、XX市关于脚手架工程的相关条文规定。
花篮式悬挑脚手架施工方案(标准)
梁侧全预埋新型悬挑脚手架专项施工方案编制人:审核人:审批人：目录第一部分:梁侧全预埋新型悬挑施工与验收1、工程概况2、材料计划3、施工工艺技术参数5、施工方法6、检查验收7、施工安全保证措施第二部分：梁侧全预埋新型悬挑承力架设计计算1、梁侧全预埋新型悬挑承力架设计计算依据2、梁侧全预埋新型悬挑承力架与传统悬挑承力架的比较与分析3、梁侧全预埋新型悬挑承力架的组成4、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置方案5、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置图6、梁侧全预埋新型悬挑承力架与双排钢管脚手架材料选用7、计算参数的选取8、梁侧全预埋新型悬挑承力架施工安装注意事项9、上部双排钢管脚手架设计计算9。
1纵向大横杆的计算9。
1.1均布荷载值计算9。
1.2大横杆最大弯矩设计值计算9。
1。
3大横杆抗弯强度计算9。
1。
4大横杆挠度计算9.2小横杆的计算9.2.1荷载值计算9.2。
2小横杆最大弯矩设计值计算9。
2。
3小横杆抗弯强度计算9.2.4小横杆挠度计算9.3扣件抗滑力的计算9。
4计算立杆底层段的轴向力设计值9.4.1计算外立杆底层段的荷载标准值9。
4.2计算外立杆底层段的轴向力设计值N外杆9。
4.3计算内立杆底层段的荷载标准值9.4.4计算外立杆底层段的轴向力设计值N内杆9.5外立杆的稳定性计算9.5.1计算风荷载产生的外立杆底层段弯矩设计值M W9。
5。
2不组合风荷载时外立杆的稳定性计算9.5.3组合风荷载时外立杆的稳定性计算9.6新型连墙件的计算9.6。
1连墙钢管的承载力计算9。
6。
2 M14双头螺纹的预埋普通螺栓杆承载力验算10、梁侧全预埋上拉式标准悬挑承力架的承载力和挠度计算10.1确定梁侧全预埋上拉式标准悬挑承力架的计算简图10.2计算梁侧全预埋上拉式标准悬挑承力架的支座反力和内力10。
3确定上拉式标准悬挑承力架传给主体结构外围梁的荷载设计值10。
4上拉式标准悬挑承力架的钢筋斜拉杆受拉强度计算10.5上拉式标准悬挑承力架的工字钢承载力和挠度计算10。
美丽花篮式悬挑架专项施工方案
美丽花篮式悬挑架专项施工方案1. 简介本文档旨在提供美丽花篮式悬挑架专项施工方案，以确保施工过程的安全性和有效性。
2. 施工步骤以下是美丽花篮式悬挑架的施工步骤：2.1 准备工作- 确定悬挑架的位置和尺寸。
- 检查施工场地的环境和地基条件是否符合需要。
- 获取所需的施工材料和工具。
2.2 悬挑架安装- 根据设计图纸进行悬挑架的安装。
- 确保安装过程中严格按照相关标准和规范进行。
- 注意固定连接件的紧固度，确保悬挑架的稳定性。
2.3 悬挑架调试- 安装完毕后，进行悬挑架的调试。
- 检查悬挑架是否水平和垂直。
- 确保悬挑架的承重能力满足设计要求。
2.4 安全措施- 在施工过程中，所有工作人员必须佩戴个人防护装备，如安全帽、安全带等。
- 确保施工现场的安全和秩序，设置必要的警示标志。
- 做好预防火灾、电击等事故的准备，配备相应的灭火器材和急救设备。
3. 质量控制为确保施工质量，需要进行以下质量控制措施：3.1 施工前检查在进行施工前，对所有材料和工具进行检查，确保其符合质量要求。
3.2 施工过程监控在施工过程中，严格把控各个环节的质量，定期进行检查和测试。
3.3 施工验收施工完成后，对悬挑架进行全面的验收，确保其符合相关标准和规范。
4. 安全风险防控在施工过程中，需要注重安全风险的防控措施，包括但不限于：- 定期进行安全教育和培训，提高工作人员的安全意识。
- 按照相关法律法规要求，设立警示标志并设置安全防护措施。
5. 环境保护在进行施工过程中，需遵守环境保护的原则：- 合理使用资源，减少建筑废料的产生。
- 妥善处理施工过程中产生的废弃物，确保环境卫生。
6. 总结本文档提供了美丽花篮式悬挑架的专项施工方案，涵盖了施工步骤、质量控制、安全风险防控和环境保护等方面的内容。
在施工过程中，请严格按照方案执行，保证施工质量和工作安全。
花篮式悬挑脚手架施工方案(标准)
梁侧全预埋新型悬挑脚手架专项施工方案编制人:审核人：审批人：目录第一部分：梁侧全预埋新型悬挑施工与验收1、工程概况2、材料计划3、施工工艺技术参数5、施工方法6、检查验收7、施工安全保证措施第二部分：梁侧全预埋新型悬挑承力架设计计算1、梁侧全预埋新型悬挑承力架设计计算依据2、梁侧全预埋新型悬挑承力架与传统悬挑承力架的比较与分析3、梁侧全预埋新型悬挑承力架的组成4、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置方案5、梁侧全预埋新型悬挑承力架及上部双排钢管脚手架的布置图6、梁侧全预埋新型悬挑承力架与双排钢管脚手架材料选用7、计算参数的选取8、梁侧全预埋新型悬挑承力架施工安装注意事项9、上部双排钢管脚手架设计计算9.1纵向大横杆的计算9.1.1均布荷载值计算9.1.2大横杆最大弯矩设计值计算9.1.3大横杆抗弯强度计算9.1.4大横杆挠度计算9.2小横杆的计算9.2.1荷载值计算9.2.2小横杆最大弯矩设计值计算9.2.3小横杆抗弯强度计算9.2.4小横杆挠度计算9.3扣件抗滑力的计算9.4计算立杆底层段的轴向力设计值9.4.1计算外立杆底层段的荷载标准值9.4.2计算外立杆底层段的轴向力设计值N外杆9.4.3计算内立杆底层段的荷载标准值9.4.4计算外立杆底层段的轴向力设计值N内杆9.5外立杆的稳定性计算9.5.1计算风荷载产生的外立杆底层段弯矩设计值M W9.5.2不组合风荷载时外立杆的稳定性计算9.5.3组合风荷载时外立杆的稳定性计算9.6新型连墙件的计算9.6.1连墙钢管的承载力计算9.6.2 M14双头螺纹的预埋普通螺栓杆承载力验算10、梁侧全预埋上拉式标准悬挑承力架的承载力和挠度计算10.1确定梁侧全预埋上拉式标准悬挑承力架的计算简图10.2计算梁侧全预埋上拉式标准悬挑承力架的支座反力和内力10.3确定上拉式标准悬挑承力架传给主体结构外围梁的荷载设计值 10.4上拉式标准悬挑承力架的钢筋斜拉杆受拉强度计算10.5上拉式标准悬挑承力架的工字钢承载力和挠度计算10.5.1工字钢抗弯强度计算10.5.2工字钢抗剪强度计算10.5.3工字钢整体稳定性验算10.5.4工字钢外端E点的挠度计算11、无拉杆时工字钢悬挑梁承力架的承载力和挠度计算11.1确定无拉杆时工字钢悬挑梁的计算简图11.2计算无拉杆时工字钢悬挑梁的支座反力和内力11.3确定无拉杆时工字钢悬挑梁传给主体结构外围梁的荷载设计值 11.4无拉杆时工字钢悬挑梁的承载力和挠度计算11.4.1无拉杆时工字钢悬挑梁抗弯强度计算11.4.2无拉杆时工字钢悬挑梁抗剪强度计算11.4.3无拉杆时工字钢悬挑梁整体稳定性验算11.4.4无拉杆时工字钢悬挑梁外端E点的挠度计算12、超长工字钢上拉式悬挑承力架的承载力和挠度计算12.1确定超长工字钢上拉式悬挑承力架计算简图12.2计算超长工字钢上部钢管脚手架传来的荷载12.2.1计算外立杆底层段的轴向力设计值12.2.2计算内立杆底层段的轴向力设计值12.3计算超长工字钢上拉式悬挑承力架的支座反力和内力12.4确定超长工字钢悬挑承力架传给主体结构外围梁的荷载设计值 12.5超长工字钢悬挑承力架的钢筋斜拉杆强度计算12.6超长工字钢截面承载力和挠度计算12.6.1超长工字钢抗弯强度计算12.6.2超长工字钢抗剪强度计算12.6.3超长工字钢整体稳定性验算12.6.4超长工字钢外端E点的挠度计算13、无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.1确定无拉杆时超长工字钢悬挑梁的计算简图13.2计算无拉杆时超长工字钢悬挑梁的支座反力和内力13.3确定无拉杆时超长工字钢传给主体结构外围梁的荷载设计值 13.4无拉杆时超长工字钢悬挑梁的承载力和挠度计算13.4.1无拉杆时超长工字钢抗弯强度计算13.4.2无拉杆时超长工字钢抗剪强度计算13.4.3无拉杆时超长工字钢整体稳定性计算13.4.2无拉杆时超长工字钢外端E点的挠度计算14、悬挑承力架连接节点的设计计算14.1各工况下支座反力和杆件内力汇总14.2悬挑承力架工字钢内端节点设计计算14.2.1工字钢内端与底座板焊缝连接计算14.2.2工字钢内端与外围梁预埋螺栓连接计算14.3斜拉杆连接节点计算14.3.1斜拉杆上端与建筑主体结构预埋螺栓连接计算14.3.2钢筋斜拉杆下端与工字钢销栓连接计算15、梁侧全预埋新型悬挑承力架设计安装施工图附图梁侧全预埋悬挑承力架平面布置图专利证书、材料检测报告第一部分：梁侧全预埋新型悬挑施工与验收一、工程概况：1、工程名称：2、工程地点：3、建设单位：4、设计单位：5、监理单位：6、勘察单位：7、施工单位：本工程为一类住宅建筑，框剪结构，整体地下室，1#、3#均为三十层，2#为十六层，4#楼三十一层，层高见下图。
花篮钢拉杆上拉式悬挑脚手架技术创效案
花篮钢拉杆上拉式悬挑脚手架技术创效案“花篮钢拉杆”上拉式悬挑脚手架应用技术编码：ZJHX-JZ-20XX-001分部工程主体及装饰工程施工外脚手架子分部工程—分项工程悬挑工字钢及花篮钢拉杆的制作安装施工时间2018年4月应用项目南京市雨花台区NO.2016G45项目项目地址南京市知识产权参照建筑施工悬挑式钢管脚手架安全技术规程DGJ32/J121－2011技术咨询蔡志强，*****************主要技术内容本项目架体为扣件式脚手架，除了架体的钢管、扣件材料，杆体的横距、纵距、步距及内杆离墙间距，连墙件、剪刀撑的设置等和常规脚手架一致以外，“花篮钢拉杆”上拉式悬挑脚手架的特殊主要体现外以下几点：1、悬挑支撑梁采用16#工字钢，分为普通型、挑板或转角加长型，普通型长度为1.3m，转角和阳台加长型长度为1.5m~2.9m不等（详见后附1#楼悬挑工字钢布置图）；2、悬挑钢梁采用2个8.8级M20高强螺栓与建筑结构固定，悬挑外端采用花篮螺杆与结构拉结，花篮斜拉杆由Φ20长螺栓杆，中间配有M50的高强螺母组成花篮螺栓，普通型采用1根花篮螺杆，加长型采用2根花篮螺杆，同时下部采用10#工字钢做斜撑。
3、花篮斜拉杆上端通过螺栓固定在建筑物上、下端与型钢挑梁相连结，型钢挑梁由螺栓固定在建筑物上。
螺杆露出螺母应不于3扣和10mm，悬挑架型钢布设沿建筑物以≤1.5m的间距设置一榀。
4、外脚手架立杆套在悬挑架型钢上的焊接短钢筋头上，通过拉墙钢管与建筑物相连，组成一个整体悬挑脚手架供施工人员操作使用。
适用范围适用性较广，外围有结构梁附着、对于超50米需要分段悬挑的外脚手架均可使用，特别是在外墙饰面较复杂，能够最大限度减少后期拆架修补的工作量。
优点成本加工带耳板的悬挑工字钢花篮钢拉杆套件高强螺栓、螺帽……约130元/米约120元/套约15元/套质量1、悬挑钢和斜拉杆均用高强螺栓对穿锚固在结构梁内，不影响悬挑层的外墙砌体施工，外墙无需开洞，可大大减少因修补洞口而引起外墙渗漏的隐患；2、拉杆采用花篮套筒紧固拉杆，比钢丝绳更容易保证其受力状态，且拉杆上端预埋铁套筒，无需在模板上开洞，方便预埋、便捷施工；3、本方案与传统的悬挑型钢固定方式比较，可大大减少型钢用量，而且各构件可定型化制作，可周转次数多，既节省成本，又美观实用。
