IC验证三种不同方法的分析比较
第18
卷第1
期 太原师范学院学报(自然科学版) Vol. 18 No. 1
2019
年 3
月 JOURNAL OF TAIYUAN NORMAL UNIVERSITY (Natural Science Edition) Mar. 2019
IC验证三种不同方法的分析比较
王立平1,姚程宽1,陈向阳1,光 峰I,卢灿举2,王 伟3,赵 彦4
(1
.安庆医药高等专科学校，安徽安庆246003,2.
国防科技大学电子对抗学院，安徽合肥230037 ；
3.
中国电子科技集团公司第三十八研究所，安徽合肥230088,4.
福州瑞星微电子有限公司，福建福州350003)
〔摘要：！
：
IC
验证工作位于IC
前端设计的开发之后，对软硬件进行前期开发和压力测试.为
了冬可能我出更多的bug,
从而降低投片的凤险，节省时间和其他资源，IC
验证的次数能够达到几
十亿次.IC
验证的方法主要有三种，分别是RTL
模拟器、FPGA
原型和现代硬件仿真，文章对这三
种不同方法进行了深入浅出的介绍，并对这三个方法的性能进行了分析比较，旨在为相关的学习、
工作和研究提供借鉴和参考.
〔关键词J IC
验证；
RTL
模拟器；
FPGA
原型；现代硬件仿真
〔文章编号J 1672-2027(2019)01-0067-03
〔中图分类号J TN407
〔文献标识码〕A
任何一款芯片在正式投片之前都需要进行完备和详实的IC验证工作，其目的就是搜寻已知和未知的验
证空间，从中找出bug,从而提高芯片的质量，延长芯片的市场生命周期.IC验证本质上是一项科学且严谨
的工作，和IC设计具有同等重要地位，在现有的芯片市场中，成功的SOC都是设计和验证密切配合、相互融
通和共同努力的产物.IC验证是前端设计工作的最后一道防线，同时也是保证芯片最终成功的重要环节.目
前常用的IC验证方法主要有三种：RTL模拟器、FPGA原型和现代硬件仿真，他们的工作原理、优缺点和应
用背景方面都有较大差异
1 RTL 模拟器(RTL Simulator)
1.1 RTL简介
数字电路发展的初期，电路设计的规模只有几百到几千门，芯片的设计可直接通过试验型电路板进行原
型验证.试验型电路板通常利用TTL逻辑部件(SSI/MSI芯片)，在目标系统中对芯片进行验证和调试，因
为目标系统中测试环境是基于真实运行状态的，这种测试可以保证功能的完整性，提高流片的成功率.
随着芯片中电路规模的增长，当电路设计规模超过1万门时，试验型电路板难以完成验证任务，取而代
之的是基于事件驱动算法的逻辑模拟器，随之产生了一个新的行业：EDA(电子设计自动化).作为最重要的
一种事件驱动模拟器,RTL(Register Transfer Level,寄存器传输级)支持精确的功能和时序验证，在寄存器
传输级得到了广泛的使用*2.
1. 2 RTL的优缺点
RTL模拟本质是程序仿真，又称为功能仿真或软件仿真，是不加入电路延时的逻辑仿真.RTL仿真能
够检査代码bug以及行为的准确性，能够在不依赖特殊底层元器件的情况下，将代码的可读性和可维护性极
大提升，并同时提高仿真效率.由于RTL属于综合前的逻辑仿真，重用性很强.采用了硬件验证语言及其测试
功能库(Vera,e,C,C++语言等)的RTL仿真，能够批量生成无法手动创建的测试,从而提高测试验证的效率.
RTL软件模拟器虽然具有先进的调试功能，且经济高效，但是当设计规模达到或超过1亿门时，缓存不
能及时和内存交换数据，导致运行速度急速下降.可以通过PC服务器版本的并行化软件模拟器来缓解这一
问题，但不能从根本上解决这一问题,且这一方案无法测试基于串行通讯技术的的嵌入式终端软件.比如设
收稿日期
:2019-01-16
基金项目：安徽省教育厅
2017年度高等学校省级质量工程精品开放课程项目
(2O17kfkl3O)；安徽省教育厅
2016省级质量工程重点教
学研究项目
(2016jyxm0632)；安庆医药高等专科学校教授工程项目支持.
作者简介：王立平
(1975-),女，安徽滁州人，硕士，安庆医药高等专科学校讲师，主要从事
IC数字设计和数字
PR
研究.68太原师范学院学报(自然科学版)第18
卷
计规模为1亿门电路，运行频率为200 MHz,实时执行速度1秒/门，则需要执行的循环次数为2亿次.对于
目前最好的CPU(具有足够的RAM和缓存)，假设每秒100次循环，需要三个多星期才能完成这个任务.
RTL实际运行时效率低下，只能验证小规模电路，如果在亿门级的电路验证中使用RTL,不可能实现功能
的100%覆盖验证，必然导致设计工作的返工，且付出极高的成本代价®巳
2 FPGA 原型(FPGA Prototype)
2.1 FPGA 简介
随着电路设计规模的不断扩大，科研人员将验证方案转向硬件测试,准确地说是采用动态测试原理的硬
件测试平台.这一方案非常适合对嵌入式软件的测试，比如实时操作系统和自定义应用程序等.
随着可编程器件出现，产生了 FPGA原型(Field-Programmable Gate Array) , BP现场可编程门阵列.简
单地说-FPGA原型就是规范化的测试电路版，是可编程器件发展的高级阶段，是一种半定制的电路板，其中
SSI和MSI元器件被FPGA取而代之W
2.2 FPGA原型的优缺点
FPGA原型本质上属于一种半定制专用集成电路(ASIC),既克服了定制集成电路的缺点，同时也解决
了原有可编程器件门电路数量有限的问题，极大缩小了设计目标与传统逻辑验证结果之间的差距.FPGA原
型验证板的运行速度仅次于芯片，这是FPGA能够广泛推广和应用的一个重要原因
FPGA原型的缺点是映射到原型验证板的调试时间过长.随着设计规模的不断扩大,FPGA原型的开发
工作量会按照指数增长.当FPGA数量在10个以上的情况下,FPGA原型就不能使用了.对FPGA调试非
常困难，这将导致验证工程师转向处理复杂的原型问题.
FPGA原型的另一个缺点是设计过程的可视性很差.或者说，设计过程对于开发者过于透明，无法跟踪
硬件错误•今天的IC设计过程不但追求视线范围可达，而且还包括非视线范围可达.
3 现代硬件仿真(Modern Emulator)
3.1硬件仿真简介
因为RTL和FPGA都不能提供运行间的实时问题解决方案，而硬件仿真在这一问题上则提供了可行
的方案.早期的硬件仿真由于高昂的成本使得其难以推广，随着IC成本的不断降低和性能的极大提升，现代
硬件仿真得到了广泛的认可和应用.
硬件仿真遵循的最重要的原则就是“验证解决方案”，作为清除bug最有效的工具，硬件仿真解决方案
目前有较高的占有率和增长率.在芯片流片前的SoC调试过程中，对硬件测试和软件集成都有极高的价值.
采用硬件仿真，设计人员将不再考虑设计复杂性和拓扑结构.
3.2硬件仿真的优缺点
1) 与RTL软件模拟器相比，硬件仿真的运行速度可提升5-6个数量级，这个运行速度保证了硬件仿真
可以有效运行嵌入式软件.1千万门电路的平均频率约为2 MHz,而1亿门电路的最高频率可以达到1
MH
z.可见，当设计规模增加时，相比于RTL模拟器，硬件仿真的性能下降得明显很慢.
2) 与FPGA原型相比，硬件仿真能有效运行嵌入式软件.硬件仿真从顶层的嵌入式软件出发，逐渐向下
层抽象，追踪各个硬件运行时的状态•嵌入式软件将运行数据库划分为几十亿个时钟周期，其中软件调试只
在其中的几百万个时钟周期内，大大缩小了对软件中每个bug追根溯源的工作量.
3) 如果软硬件开发工程师都采用硬件仿真，即合成了软件和硬件的设计视图，依托相同的设计表示，那
么他们在一起调试软件和硬件的同时，可以有效解决嵌入式软件与硬件之间的边界衔接问题.简单地说，就
是能够确定出了问题的地方究竟是软件还是硬件.
4) 硬件仿真不仅能够对内在的系统进行物理测试，而且还可以通过多种语言的软件平台对目标系统加
速测试，其中包括 SystemVerilog, C/C+ + , Verilog 以及 VHDL 等”⑷.
4性能综合分析
现代硬件仿真的优势是显而易见的•现代硬件仿真速度更快、使用更容易，并且初期的成本较低.在处理
第1
期王立平，等：IC
验证三种不同方法的分析比较69
几十亿ASIC门级规模情况下，编译时间明显减少，可为多个并发用户提供强大的调试环境.
从性能(Performance)、设计容量(Design capacity)、
设置和编译时间(Setup and compile time)和设计调试
(Design debug)四个方面综合考虑，RTL和FPGA这两
种方案并不是完全被否定，他们也都有自己独特的优点.
比如说,RTL可以获得最短的编译时间，FPGA可以得到
最高的性能.这四个方面的性能比较如图1所示〔⑸.
5总结与展望
本文介绍了 ic验证的三种方法，并对他们的性能进
行了分析比较•在现代的IC行业中，对芯片上市的时间要
求越来越高，同时不断升级的软硬件集成问题和质量问题
等，给设计师带来了很大的压力.由于芯片流片的高昂成
本，使得IC验证和IC设计具有同等的重要性，无论是对
企业的成本控制，还是对于特定产品的质量控制，针对不
同的需求分析，采用合适的验证方法是极具战略意义的重
要选择.RTL simulator
FPGA prototype
Modem emulator
图1性能比较分析
参考文献：
[1] 宁 宁，肖 冈
U.集成电路功能验证技术研究现状及发展趋势
[A].中国航天电子技术研究院科学技术委员会.第五届航天
电子战略研究论坛论文集(微电子专刊
)[C].中国航天电子技术研究院科学技术委员会：航天电子发展战略研究中心，
2018：5
[2] 王仁平，刘东明，魏榕山.可逆逻辑加法器电路实现
[J].贵州大学学报(自然科学版)
,2018,35(4):74-77
[3] 鞠志敏.基于
UVM的
FPGA代码功能验证技术研究
[D].哈尔滨：哈尔滨工业大学
,2018
[4] 邓庆勇，朱 鹏，习建博•基于
UVM的
DBF系统模块级可重用验证平台的实现
[J].微电子学与计算机
,2018,35(1):115-
117,123
[5] LAURO R,ELECTRONIC Design,硬件仿真：批量验证神器[
EB/OL]. Http；//Cn. mentor, com/. 2010-06-24
[6] 孙健，张雪，刘明，等.一种面向复杂处理器的指令验证方法
[A].中国航天科技集团公司第九研究院科学技术委员
会•航天电子军民融合论坛暨第十四届学术交流会优秀论文集
(2017年)
[C].中国航天科技集团公司第九研究院科学技术
委员会：航天电子发展战略研究中心
，2017：7
[7] 牛玉坤，孟令琴.基于
UVM实现
SD存储控制器的功能验证
[J].工业控制计算机
,2017,30(8)： 20-21,23
[8] 欧阳峰，李婷婷，金 淼，等.基于
UVM的
HIMAC验证平台的设计
[J].电视技术
,2017,41(Z2)： 35-39,55
[9] 刘文博.基于
UVM的
xHCI验证环境设计与实现
[D].西安：西安电子科技大学
，2017
[10] 李文举.高速图像压缩芯片高速自动化测试技术研究
[D].西安：西安电子科技大学

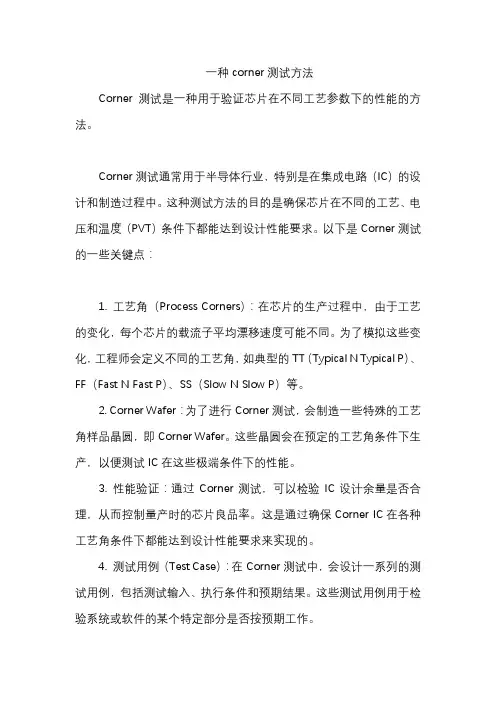

一种corner测试方法
一种corner测试方法
Corner测试是一种用于验证芯片在不同工艺参数下的性能的方法。
Corner测试通常用于半导体行业，特别是在集成电路（IC）的设计和制造过程中。这种测试方法的目的是确保芯片在不同的工艺、电压和温度（PVT）条件下都能达到设计性能要求。以下是Corner测试的一些关键点：
1. 工艺角（Process Corners）：在芯片的生产过程中，由于工艺的变化，每个芯片的载流子平均漂移速度可能不同。为了模拟这些变化，工程师会定义不同的工艺角，如典型的TT（Typical N Typical P）、FF（Fast N Fast P）、SS（Slow N Slow P）等。
2. Corner Wafer：为了进行Corner测试，会制造一些特殊的工艺角样品晶圆，即Corner Wafer。这些晶圆会在预定的工艺角条件下生产，以便测试IC在这些极端条件下的性能。
3. 性能验证：通过Corner测试，可以检验IC设计余量是否合理，从而控制量产时的芯片良品率。这是通过确保Corner IC在各种工艺角条件下都能达到设计性能要求来实现的。
4. 测试用例（Test Case）：在Corner测试中，会设计一系列的测试用例，包括测试输入、执行条件和预期结果。这些测试用例用于检验系统或软件的某个特定部分是否按预期工作。
Corner测试是确保芯片在各种极端条件下都能正常工作的重要步骤。它有助于提高产品的可靠性和性能，同时也减少了生产成本，因为它可以帮助识别和解决潜在的工艺问题。

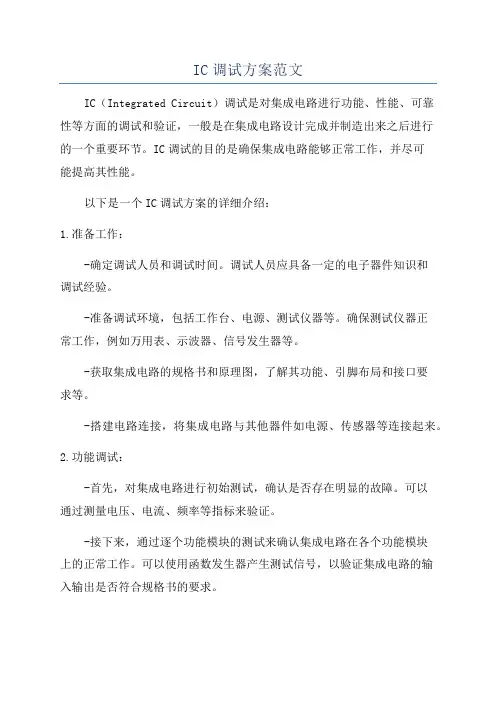

IC调试方案范文
IC调试方案范文
IC（Integrated Circuit）调试是对集成电路进行功能、性能、可靠性等方面的调试和验证，一般是在集成电路设计完成并制造出来之后进行的一个重要环节。IC调试的目的是确保集成电路能够正常工作，并尽可能提高其性能。
以下是一个IC调试方案的详细介绍：
1.准备工作：
-确定调试人员和调试时间。调试人员应具备一定的电子器件知识和调试经验。
-准备调试环境，包括工作台、电源、测试仪器等。确保测试仪器正常工作，例如万用表、示波器、信号发生器等。
-获取集成电路的规格书和原理图，了解其功能、引脚布局和接口要求等。
-搭建电路连接，将集成电路与其他器件如电源、传感器等连接起来。
2.功能调试：
-首先，对集成电路进行初始测试，确认是否存在明显的故障。可以通过测量电压、电流、频率等指标来验证。
-接下来，通过逐个功能模块的测试来确认集成电路在各个功能模块上的正常工作。可以使用函数发生器产生测试信号，以验证集成电路的输入输出是否符合规格书的要求。 -在测试过程中，可以使用示波器观察信号波形，以确保信号质量良好，并且没有明显的干扰和失真。
-如果发现功能异常或失效，可以通过热点检测和故障排除方法来定位和解决问题。热点检测包括逐步剔除、曲线追踪等方法。
3.性能调试：
-确认集成电路在各种工作条件下的性能。通过改变工作环境参数（例如温度、电压等），测试集成电路的响应和性能变化。可以使用温箱、电压调节器等设备来模拟实际工作环境。
-进行性能测试，包括功耗、频率响应、信噪比、失真度等。可以根据规格书的要求和性能指标进行测试和评估。
-考虑到工作环境的不确定性和变化，可以进行边界测试和故障注入测试，确保集成电路在边界条件和异常情况下的正常工作和容错能力。
4.可靠性调试：
-在集成电路的调试阶段，也可以进行一些可靠性测试，以验证集成电路在长时间运行和各种应力环境下的稳定性和可靠性。可以进行寿命测试、温度变化测试、振动测试等。
认识形式化验证
认识形式化验证
软件开发中⼀般使⽤“测试”来找bug，这种⽅法只能找到bug，不能证明程序没有bug。
形式化验证是⽤逻辑来验证程序的可靠性，就是把⼀段程序⽤逻辑的⽅法证明⼀遍，证明它能得到预期的结果，没有bug。⼀般这类研究主
要应⽤于昂贵的航天器材的操作系统、危险的医疗设备的程序之中。因为航天器材、医疗设备牵扯到⼈的⽣命，如果操作系统出现错误，那
么很危险，⼜不能⽤测试⼀遍⼀遍的测，所以⽤形式化验证来做。⽐如美国航天局NASA就会雇佣⼤批形式化验证的专家来验证他们操作系
统的正确性。
学习这个⽅向，最好有⽐较好的逻辑知识（数理逻辑、拉姆达验算），最好⽐较了解程序（⽐如操作系统的设计、编译器的设计等）。
这个⽅向是⽐较犀利的研究⽅向，但不⼤容易出论⽂，需要长时间积累才能发⼀篇好论⽂。
这个⽅向只是科研⽅向，不适合找⼯作，如果你读完硕⼠打算找⼯作⽽不做研究，这个⽅向不适合。因为企业没⼈⽤形式化验证来验证程
序。
Formal Verification（形式验证)
在计算机硬件（特别是集成电路）和软件系统的设计过程中，形式验证的含义是根据某个或某些形式规范或属性，使⽤数学的⽅法证明
其正确性或⾮正确性。
形式验证是⼀个系统性的过程，将使⽤数学推理来验证设计意图（指标）在实现(RTL)中是否得以贯彻。形式验证可以克服所有3种仿真挑
战，由于形式验证能够从算法上穷尽检查所有随时间可能变化的输进值。
形式验证
形式验证的出现
由于仿真对于超⼤规模设计来说太耗费时间，形式验证就出现了。当确认设计的功能仿真是正确的以后，设计实现的每⼀个步骤的结果
都可以与上个步骤的结果做形式⽐较，也就是等价检查，如果⼀致就说明设计合理，不必进⾏仿真了。
形式验证主要是进⾏逻辑形式和功能的⼀致性⽐较，是靠⼯具⾃⼰来完成，⽆需开发测试向量。⽽且由于实现的每个步骤之间逻辑结构变化
都不是很⼤，所有逻辑的形式⽐较会⾮常快。这⽐仿真的时间要少很多。⼀般要做形式验证的步骤有：RTL和RTL。
离子色谱方法开发
离子色谱方法开发
离子色谱方法（Ion Chromatography，IC）是一种采用离子交换作为分离机制的色谱分析方法。离子色谱方法的开发过程包括以下几个步骤：
1. 选择离子交换柱：根据待分析样品的性质和分析要求，选择适合的离子交换柱。常见的离子交换柱有阳离子交换柱、阴离子交换柱和混合离子交换柱等。
2. 优化分离条件：根据待分析样品的成分和目标离子，优化离子色谱的分离条件。包括优化流动相的组成、流速、梯度等。
3. 方法验证和优化：验证离子色谱方法的准确性、灵敏度、重复性等，并通过对方法参数的调整和优化，进一步提高方法的性能。
4. 样品前处理方法的开发：针对待分析样品的特性，开发适合的前处理方法，如样品的提取、富集、转化等。
5. 方法应用：进行方法的应用研究，对不同类型的样品进行分析，并验证方法的可靠性和可行性。
6. 方法验证和比较：使用其他相关的分析方法对所开发的离子色谱方法进行验证和比较，评估其优越性和适用性。
在离子色谱方法的开发过程中，需要充分考虑样品的复杂性、离子交换柱的适用性、分析结果的准确性和重复性等因素，并不断优化和改进方法，以满足实际分析需求。
芯片失效分析的原因(解决方案-常见分析手段)
芯片失效分析的原因（解决方案/常见分析手段）
一般来说，芯片在研发、生产过程中出现错误是不可避免的，就如房缺补漏一样，哪里出了问题你不仅要解决问题，还要思考为什么会出现问题。随着人们对产品质量和可靠性要求的不断提高，失效分析工作也显得越来越重要，社会的发展就是一个发现问题解决问题的过程，出现问题不可怕，但频繁出现同一类问题是非常可怕的。本文主要探讨的就是如何进行有效的芯片失效分析的解决方案以及常见的分析手段。
失效分析失效分析是一门发展中的新兴学科，近年开始从军工向普通企业普及。它一般根据失效模式和现象，通过分析和验证，模拟重现失效的现象，找出失效的原因，挖掘出失效的机理的活动。失效分析是确定芯片失效机理的必要手段。 失效分析为有效的故障诊断提供了必要的信息。 失效分析为设计工程师不断改进或者修复芯片的设计，使之与设计规范更加吻合提供必要的反馈信息。 失效分析可以评估不同测试向量的有效性，为生产测试提供必要的补充，为验证测试流程优化提供必要的信息基础。
失效分析基本概念1.进行失效分析往往需要进行电测量并采用先进的物理、冶金及化学的分析手段。
2.失效分析的目的是确定失效模式和失效机理，提出纠正措施，防止这种失效模式和失效机理的重复出现。
3.失效模式是指观察到的失效现象、失效形式，如开路、短路、参数漂移、功能失效等。
4.失效机理是指失效的物理化学过程，如疲劳、腐蚀和过应力等。
失效分析的意义1.失效分析是确定芯片失效机理的必要手段。
2.失效分析为有效的故障诊断提供了必要的信息。
3.失效分析为设计工程师不断改进或者修复芯片的设计，使之与设计规范更加吻合提供必要的反馈信息。
4.失效分析可以评估不同测试向量的有效性，为生产测试提供必要的补充，为验证测试流程优化提供必要的信息基础。
失效分析主要步骤和内容芯片开封：

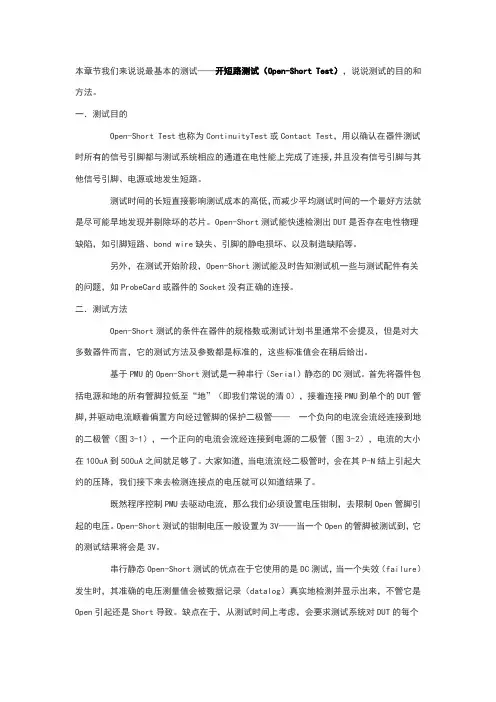

ic半导体测试基础(中文版)
