赋形波束天线设计讲稿

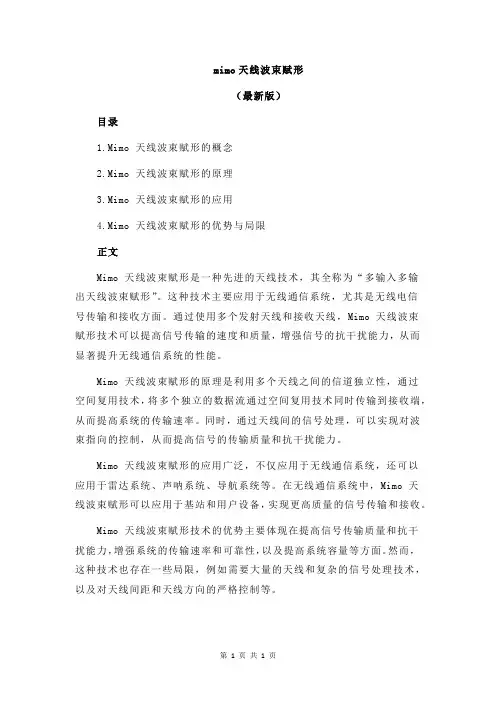

mimo天线波束赋形
mimo天线波束赋形
（最新版）
目录
1.Mimo 天线波束赋形的概念
2.Mimo 天线波束赋形的原理
3.Mimo 天线波束赋形的应用
4.Mimo 天线波束赋形的优势与局限
正文
Mimo 天线波束赋形是一种先进的天线技术，其全称为“多输入多输
出天线波束赋形”。
这种技术主要应用于无线通信系统，尤其是无线电信
号传输和接收方面。
通过使用多个发射天线和接收天线，Mimo 天线波束
赋形技术可以提高信号传输的速度和质量，增强信号的抗干扰能力，从而显著提升无线通信系统的性能。
Mimo 天线波束赋形的原理是利用多个天线之间的信道独立性，通过
空间复用技术，将多个独立的数据流通过空间复用技术同时传输到接收端，从而提高系统的传输速率。
同时，通过天线间的信号处理，可以实现对波束指向的控制，从而提高信号的传输质量和抗干扰能力。
Mimo 天线波束赋形的应用广泛，不仅应用于无线通信系统，还可以
应用于雷达系统、声呐系统、导航系统等。
在无线通信系统中，Mimo 天
线波束赋形可以应用于基站和用户设备，实现更高质量的信号传输和接收。
Mimo 天线波束赋形技术的优势主要体现在提高信号传输质量和抗干
扰能力，增强系统的传输速率和可靠性，以及提高系统容量等方面。
然而，这种技术也存在一些局限，例如需要大量的天线和复杂的信号处理技术，以及对天线间距和天线方向的严格控制等。
第1页共1页。
zf波束赋形
zf波束赋形ZF波束赋形引言：ZF波束赋形是一种利用智能天线阵列技术实现的无线通信技术，通过对天线中的每个元件的信号相位和振幅进行精确控制，可以实现对波束的形状和方向进行调整，从而提高通信系统的性能和覆盖范围。
本文将介绍ZF波束赋形的原理、应用和优势。
一、ZF波束赋形的原理ZF波束赋形是零功率波束形成（Zero Forcing Beamforming）的缩写，其原理是利用天线阵列中的每个天线元件的信号相位和振幅进行精确控制，使得在特定方向上的信号干扰最小化。
具体而言，ZF 波束赋形通过调整每个天线元件的相位和振幅，使得接收天线在特定方向上的信号增益最大化，而在其他方向上的信号增益最小化，从而实现对波束的形状和方向的控制。
二、ZF波束赋形的应用1. 无线通信系统：ZF波束赋形可以应用于无线通信系统中，通过对发射和接收天线的信号进行精确控制，可以提高系统的信号传输质量和覆盖范围。
同时，ZF波束赋形还可以减少多径干扰和其他无线信号的干扰，提高通信系统的抗干扰性能。
2. 毫米波通信：在毫米波通信中，由于信号传输距离较短，传输信号受到障碍物和衰减的影响较大。
ZF波束赋形可以通过调整波束的形状和方向，将信号聚焦在目标区域，提高毫米波通信的传输可靠性和覆盖范围。
3. 无人驾驶：ZF波束赋形可以应用于无人驾驶车辆的通信系统中，通过对车辆周围的信号进行精确控制，可以提高车辆之间和车辆与基站之间的通信质量，从而实现实时的信息交互和协同驾驶。
三、ZF波束赋形的优势1. 提高系统性能：ZF波束赋形可以提高无线通信系统的信号传输质量和覆盖范围，减少信号干扰，提高系统的抗干扰性能。
2. 增强通信安全性：通过对波束的形状和方向进行调整，ZF波束赋形可以减少信号在非目标区域的泄漏，提高通信的安全性。
3. 节省能源：由于ZF波束赋形可以将信号聚焦在目标区域，减少信号在非目标区域的传输，从而可以节省能源，提高系统的能效。
结论：ZF波束赋形是一种通过调整天线元件的信号相位和振幅，实现对波束形状和方向进行精确控制的无线通信技术。
5g天线波束赋形
5g天线波束赋形5G天线波束赋形引言：随着5G通信技术的快速发展，天线技术也得到了长足的进步。
其中，5G天线波束赋形成为一项重要的技术手段，可以提高无线信号的传输效率和覆盖范围。
本文将详细介绍5G天线波束赋形的原理、应用场景以及未来发展方向。
一、5G天线波束赋形的原理1.1 天线波束赋形概述天线波束赋形是一种通过控制天线辐射方向性的技术，使信号能够更加集中地传输或接收。
通过调整信号的相位和幅度，可以实现天线辐射方向的精确控制，从而提高信号的传输效率和覆盖范围。
1.2 波束赋形的工作原理5G天线波束赋形基于多天线的技术，利用多个天线单元组成的阵列，在发射和接收信号时，通过调整各个天线单元的相位和幅度来实现波束的形成和赋形。
具体而言，可以通过信号处理算法计算出最佳的波束赋形参数，并将其应用于各个天线单元，从而实现对信号的精确控制。
二、5G天线波束赋形的应用场景2.1 室内覆盖在室内环境中，5G天线波束赋形可以通过调整信号的传输方向和能量分布，提高信号的覆盖范围和传输速率。
通过将信号集中在特定区域内，可以有效地提供稳定的室内网络连接，满足用户对高速、稳定的无线通信需求。
2.2 高速移动通信在高速移动通信场景中，5G天线波束赋形可以通过快速跟踪和调整波束的方向，实现对移动设备的精确定位和跟踪。
通过将信号精确地指向移动设备，可以提高信号的传输效率和稳定性，从而实现高速移动通信的需求。
2.3 网络容量提升5G天线波束赋形技术可以通过控制信号的传输方向和能量分布，有效地提升网络的容量。
通过将信号集中在特定区域内，可以提高网络的覆盖范围和信号质量，从而支持更多的用户和设备同时接入网络，提升网络的总体容量。
三、5G天线波束赋形的未来发展方向3.1 智能化和自适应未来的5G天线波束赋形技术将更加智能化和自适应。
通过结合人工智能和机器学习等技术，可以实现对信号传输环境的实时感知和自动调整，从而提高信号的传输效率和质量。

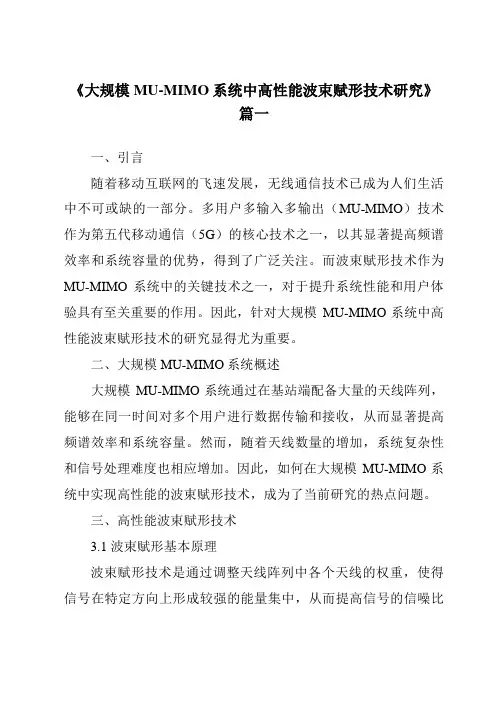

《大规模MU-MIMO系统中高性能波束赋形技术研究》范文
《大规模MU-MIMO系统中高性能波束赋形技术研究》篇一一、引言随着移动互联网的飞速发展，无线通信技术已成为人们生活中不可或缺的一部分。
多用户多输入多输出（MU-MIMO）技术作为第五代移动通信（5G）的核心技术之一，以其显著提高频谱效率和系统容量的优势，得到了广泛关注。
而波束赋形技术作为MU-MIMO系统中的关键技术之一，对于提升系统性能和用户体验具有至关重要的作用。
因此，针对大规模MU-MIMO系统中高性能波束赋形技术的研究显得尤为重要。
二、大规模MU-MIMO系统概述大规模MU-MIMO系统通过在基站端配备大量的天线阵列，能够在同一时间对多个用户进行数据传输和接收，从而显著提高频谱效率和系统容量。
然而，随着天线数量的增加，系统复杂性和信号处理难度也相应增加。
因此，如何在大规模MU-MIMO系统中实现高性能的波束赋形技术，成为了当前研究的热点问题。
三、高性能波束赋形技术3.1 波束赋形基本原理波束赋形技术是通过调整天线阵列中各个天线的权重，使得信号在特定方向上形成较强的能量集中，从而提高信号的信噪比和传输效率。
在大规模MU-MIMO系统中，波束赋形技术能够有效地抑制干扰，提高系统性能。
3.2 关键技术研究（1）波束训练与选择：在大规模MU-MIMO系统中，由于天线数量众多，波束训练和选择成为了一个重要的问题。
研究人员通过设计高效的波束训练算法和选择策略，以降低训练开销和提高系统性能。
（2）波束成形算法：针对不同场景和需求，研究人员提出了多种波束成形算法。
这些算法通过优化天线权重，使得信号在特定方向上形成较强的能量集中。
常见的算法包括最小均方误差算法、最大比合并算法等。
（3）多用户协作波束赋形：为了提高系统性能和用户体验，多用户协作波束赋形技术得到了广泛关注。
该技术通过协调多个用户的天线阵列，使得信号在多个用户之间形成协同的波束赋形效果。
这不仅可以提高系统性能，还可以降低干扰和提高能效。
四、实验与结果分析为了验证高性能波束赋形技术在大规模MU-MIMO系统中的效果，研究人员进行了大量的实验和分析。
波束赋形天线阵列的制作方法
波束赋形天线阵列的制作方法1.确定系统需求：在制作波束赋形天线阵列之前，需要首先确定系统的需求，包括通信频率范围、通信距离、通信带宽等。
这些信息将决定天线阵列的设计参数和构造。
2.设计天线元素：根据系统需求，设计单个天线元素的参数。
天线元素可以是单极子天线、双极子天线或者其他特殊形状的天线。
参数的设计包括天线尺寸、天线形状、天线材料等。
3.计算天线阵列参数：根据所需的波束特性，计算天线阵列的参数，包括天线元素的间距、阵列的大小以及阵列的形状。
这些参数的选择将决定天线阵列的波束形成性能。
4.制作单个天线元素：根据设计的参数，制作单个天线元素。
制作过程中需要选择合适的天线材料，如铜、铝、金属合金等，并根据设计要求切割、折弯或打孔等加工。
5.连接天线元素：将制作好的天线元素按照计算得到的阵列参数连接在一起。
连接方法可以有线连接和无线连接两种，根据需求选择适合的连接方式。
6.添加天线阵列控制电路：为天线阵列添加控制电路，以实现波束赋形功能。
控制电路可以采用模拟电路或数字电路，通过调整电路中的相位和幅度可以控制天线阵列的辐射方向和波束特性。
7.测试和调试：制作完成后，对天线阵列进行测试和调试。
可以使用天线测试仪器进行辐射特性测试，比如测量增益、方向图和波束宽度等参数。
在调试过程中可能需要调整阵列参数和控制电路以达到设计要求。
8.优化和改进：通过测试和调试，根据实际情况进一步优化和改进天线阵列的设计。
例如，可以修改天线元素的形状和尺寸，改变阵列的布局或者调整控制电路的参数，以提高波束赋形效果和系统性能。
总结：制作波束赋形天线阵列是一个复杂的过程，需要深入了解天线理论、电磁场理论和信号处理等知识。
通过合理的设计和调试工作，可以实现对无线通信信号的定向传输和干扰抑制，提高系统的性能和可靠性。
赋形波束天线设计讲稿62页PPT
60、生活的道路一旦选定，就要勇敢地 走到ห้องสมุดไป่ตู้ ，决不 回头。 ——左
赋形波束天线设计讲稿
1、 舟 遥 遥 以 轻飏， 风飘飘 而吹衣 。 2、 秋 菊 有 佳 色，裛 露掇其 英。 3、 日 月 掷 人 去，有 志不获 骋。 4、 未 言 心 相 醉，不 再接杯 酒。 5、 黄 发 垂 髫 ，并怡 然自乐 。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
天线端口 波束赋形
天线端口波束赋形
天线端口是通信系统中的重要组成部分，其功能是将电磁波传输或接收至不同的方向或区域。
而波束赋形则是通过对天线端口的信号处理和控制，实现对电磁波波束的方向、形状和强度的调整，以达到更好的通信效果。
在实际应用中，天线端口通常采用阵列天线的方式，即由多个天线元组成的天线阵列。
通过调整每个天线元的信号幅度和相位，可以实现对整个天线阵列的波束赋形。
具体来说，波束赋形主要涉及以下几个方面：
波束形成：通过调整每个天线元的信号幅度和相位，使得整个天线阵列在特定方向上形成增益较高的波束，从而实现电磁波的定向传输或接收。
波束扫描：通过动态调整天线阵列中每个天线元的信号幅度和相位，使得波束可以在不同的方向上扫描，从而实现大范围的覆盖和跟踪。
波束零陷：通过调整天线阵列中某些天线元的信号幅度和相位，使得特定方向上的波束产生零陷，从而实现对该方向的干扰抑制或噪声抑制。
波束优化：通过对天线阵列的信号处理和控制，不断优化波束的方向、形状和强度，以达到更好的通信效果。
综上所述，天线端口和波束赋形是通信系统中的重要技术，通过对天线端口的信号处理和控制，可以实现电磁波波束的方向、形状和强度的调整，以达到更好的通信效果。
随着通信技术的发展，天线端口和波束赋形技术也在不断进步和完善，为未来的通信系统提供了更加高效、灵活和可靠的技术支持。
相控阵波束赋形，阵列天线设计实例
相控阵波束赋形，阵列天线设计实例为了提⾼⽆线通信和雷达系统的性能，对天线架构的需求在不断增长。
相⽐于传统的机械控制抛物⾯天线，在新型应⽤中需要功耗更⼩，剖⾯更低的天线。
除了这些需求之外，还需要快速重新定位到新的威胁或⽤户，传输多个通道，并且有更长的使⽤期限。
基于阵列的相控天线设计正在席卷整个⾏业，使得这些挑战得以实现。
先进的半导体技术正在解决相控阵天线过去的缺点，最终在尺⼨、重量和功率⽅⾯有所降低。
本⽂将简要介绍现有的天线解决⽅案以及电控天线具有的优势。
然后，将介绍半导体技术如何帮助实现改进电控天线的SWaP-C的⽬标，接下来是以ADI 技术的实例来介绍。
引⾔⽆线电⼦系统依赖于天线发送和接收信号已经运⾏100多年了。
随着对精度、效率和更⾼级指标的需求变得越来越重要，这些电⼦系统继续在改进和完善。
抛物⾯天线已被⼴泛⽤于发射(Tx)和接收(Rx)信号，其中⽅向性⾄关重要，并且这些系统在经过多年优化后能以相对低的成本良好运⾏。
这些抛物⾯天线拥有⼀个⽤于旋转辐射⽅向的机械臂，它们确实存在⼀些缺点，包括转向慢、体积⼤、长期可靠性差，以及仅具有⼀个符合要求的辐射⽅向图。
因此，⼯程师们已转向先进的相控阵天线技术来改进这些特征并增加新的功能。
相控阵天线采⽤电动转向机制，相⽐于传统的机械转向天线具有诸多优点，例如：低剖⾯/体积⼩，更⾼的长期可靠性，快速转向和多波束等。
凭借这些优势，相控阵天线已经在军事、卫星通信、车联⽹、5G通信等领域得到⼴泛应⽤。
相控阵技术相控阵天线是组装在⼀起的天线阵元的集合，其中，每个单元的辐射图在结构上与相邻天线的辐射图合成形成称为主瓣的有效辐射图。
主瓣在期望的⽅向辐射能量，⽽天线设计的⽬的是在不需要的⽅向上形成零点和旁瓣。
天线阵列设计⽤于最⼤化主瓣辐射的能量，同时将旁瓣辐射的能量降低到可接受的⽔平。
可以通过改变馈⼊到每个天线单元的信号的相位来控制辐射⽅向。
图1显⽰了如何调整每个天线中信号的相位，将有效波束控制在线性阵列⽬标⽅向上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
适用于线阵。控制较灵活。 特点： 功率方向图 Schelkunoff多项式 多解
赋形波束天线设计
赋形波束天线设计
Orchard-Elliott
应 用 实 例
赋形波束天线设计
3.3 等距阵复数加权波束赋形 d) 数值方法 Iterative sample
Reference: Orchard H J, et al. Optimizing the synthesis of shaped beam antenna patterns[J]. IEE Proceedings H, 1985, 132: 63-68.
3.4 等距阵仅相位加权波束赋形 a) Stationary phase
Reference: 1) Chakraborty A, et al. Determination of phase functions for a desired one-dimensional pattern[J]. IEEE Transactions on Antennas and Propagation, 1981, 29(3): 502-506. 2) Chakraborty A, et al. Beam shaping using nonlinear phase distribution in a uniformly spaced array[J]. IEEE Transactions on Antennas and Propagation, 1982, 30(5): 1031-1034.
适用于任意幅度加权线阵，是一种迭代算法
可实现不对称副瓣赋形、宽凹口
部分单元仅相位加权
赋形波束天线设计
赋形波束天线设计
赋形波束天线设计
赋形波束天线设计
宽凹口
不对称副瓣
基于自适应阵列理论赋形实例(32元，相位分布反对称)
赋形波束天线设计
3.4 等距阵仅相位加权波束赋形 e) 其它数值方法 Genetic algorithm
Ishimaru等的经典分析基于Poisson求和公式，参考文献中讨论 了均匀激励不等距阵旁瓣抑制，并指出该方法适用于波导裂缝行波 阵(不等距)设计。
Reference: 1) Marcano D, Duran F. Synthesis of antenna arrays using genetic algorithms[J]. IEEE Antennas and Propagation Magazine, 2000, 42(3): 12-20. (复加权) 2) Boeringer D W, Werner D H. Adaptive mutation parameter toggling genetic algorithm for phase-only array synthesis[J]. Electronics Letters, 2002, 38(25): 1618-1619. 3) 徐慧, 李建新, 胡明春. 星载SAR波束展宽研究[A]. 2005年中国合成孔径雷达会议论文集[C]. 南京: 中国电子学会无线电定位技术分会, 2005. 27-31.
适用于具有等幅或Taylor分布的线性或圆口径 可实现不对称副瓣赋形、低副瓣和平坦波束
用Simulated annealing algorithm迭代
赋形波束天线设计
相位分布
赋形波束
等幅线源不对称副瓣赋形(10λ)
赋形波束天线设计
相位分布
低副瓣
等幅线源降低副瓣电平(10λ)
赋形波束天线设计
3.2 重点 等距阵复数加权波束赋形 等距阵仅相位加权波束赋形 不等距阵赋形波束设计
赋形波束天线设计
3.3 等距阵复数加权波束赋形 a) Woodward-Lawson
Reference: 1) 吕善伟. 天线阵综合[M]. 北京：北京航空学院出版社, 1988. 100-104. 2) Hansen R C. Array pattern control and synthesis[J]. Proceedings of the IEEE, 1992, 80(1): 141-151. 3) 单秋山, 等. 一种天线阵方向图综合法[J]. 电子学报, 1994, 22(9): 93-95. 4) 孙茂友 . 离散阵的 W-S综合法 —Woodward法改进 [J]. 电波传播学报, 1995, 10(1,2): 166-171.
Conjugate gradient
Reference: Fong T S, et al. Method of conjugate gradients for antenna pattern synthesis[J]. Radio Science, 1971, (6): 1123-1130.
Genetic algorithms
二、主要内容
赋形波束天线设计
主要内容
阵列天线赋形波束设计理论 波导裂缝天线赋形波束设计与试验 双弯曲反射面天线赋形波束设计
三、阵列天线赋形波束设计理论
赋形波束天线设计
3.1 分类
按幅相加权形式分类： 复数加权 仅幅度加权 仅相位加权 按阵元排列形式分类： 等距 不等距
Woodward-Lawson是一种经典综合方法，综合任何函数。 适用于连续线源和离散线阵。 用谐波电流及其对应场－空间子波束或构成函数的概念。
赋形波束天线设计
赋形波束天线设计
Woodward综合实例
赋形波束天线设计
3.3 等距阵复数加权波束赋形 b) Fourier变换法
Reference: 1) 吕善伟. 天线阵综合[M]. 北京：北京航空学院出版社, 1988. 97-99. 2)姜永权. 基于IDFT的指定方向图形状的阵列综合研究[J]. 中国空间科学技术, 1996, 16(2): 1-6.
一种数值迭代算法。
实例(40元线阵)
赋形波束天线设计
3.4 等距阵仅相位加权波束赋形 c) Null perturbation
Reference: 1) Trastoy A, Ares F, Moreno E. Phase-only control of antenna sum and shaped patterns through null perturbation[J]. IEEE Antennas and Propagation Magazine, 2001, 43(6): 45-54.
加窗应用实例(20元)
赋形波束天线设计
3.3 等距阵复数加权波束赋形 c) Orchard-Elliott
Reference: 1) Orchard H J, et al. Optimizing the synthesis of shaped beam antenna patterns[J]. IEE Proceedings H, 1985, 132: 63-68. 2) Kim Y U, Elliott R S. Shaped-pattern synthesis using pure real distributions[J]. IEEE Transactions on Antennas and Propagation, 1988, 36(11): 1645-1649. 3) Rodriguez J A, et al. Extension of the Orchard-Elliott synthesis method to pure-real nonsymmetrical-shaped patterns[J]. IEEE Transactions on Antennas and Propagation, 1997, 45(8): 1317-1318.
根据给定的目标函数和已知幅度分布，给出相位分布的积分表达 式，应用于阵列时进行离散抽样。 解析法。
赋形波束天线设计
赋形波束天线设计
相位分布
扇形波束
Stationary phase法实例
赋形波束天线设计
3.4 等距阵仅相位加权波束赋形 b) Beam-shape transformation
Reference: 1) 胡锦林, 林世明. 阵列天线波束形状转 换的方法[J]. 电波科学学报, 1994, 9(4): 89-93.
相位分布
赋形波束
线源幅度分布为-25dB的Taylor分布，nb=7，不对称赋形
赋形波束天线设计
相位分布
平坦波束
线源幅度分布为-25dB的Taylor分布，nb=7，平坦波束
赋形波束天线设计
3.4 等距阵仅相位加权波束赋形 d) Adaptive array theory
Reference: 1) Dufort E C. Low sidelobe electronically scanned antenna using identical transmit/receive modules[J]. IEEE Transactions on Antennas and Propagation, 1988, 36(3): 349-356. 2) Dufort E C. Pattern synthesis based on adaptive array theory[J]. IEEE Transactions on Antennas and Propagation, 1989, 37(8): 1011-1018. 3) Li J X, Guo Y C. Phase-only pattern shaping for phased array antennas[J]. 现代雷达, 1993, 15(6): 65-71. 4) 李建新. 阵列部分单元相位加权波瓣综合[J]. 2001, 16(4): 433-436.
赋形波束天线设计
3.5 不等距阵赋形波束设计 不等距阵列天线分析起源于Unz的研究，引入Jacobi展开式，根 据矩阵公式得到不等距线阵辐射特定方向图所需的电流分布。
