欧姆龙AD081、DA08C输入输出模块的使用手册

合集下载

SYSMAC CS CJ 系列模拟量 I O 单元说明书

SYSMAC CS/CJ系列CS1W-AD041(-V1)/AD081 (-V1) CS1W-DA041/DA08V/DA08C CS1W-MAD44CJ1W-AD041-V1/AD081(-V1) CJ1W-DA021/DA041/DA08V CJ1W-MAD42模拟量I/O单元操作手册2003年6月修订v注意：欧姆龙产品必须由合格的操作员按照正确的程序使用，并且只能用于本手册所规定的目的。

下列标识用来表示和区分本手册中的各种注意事项。

应该对它们提示的信息予以注意，否则可能引起人员伤亡或财产损坏。

! 表示十分危急的危险情况，如不加以防止，将导致死亡或严重伤害。

! 表示潜在的危险情况，如不加以防止，可能导致死亡或严重伤害。

! 表示潜在的危险情况，如不加以防止，可能导致轻度或中度伤害，或财产损坏。

欧姆龙产品参考所有的欧姆龙产品在本手册中都有大写表示。

当“Unit ”指的是一个欧姆龙产品时，也用大写，不管它是否出现在产品全称中。

在一些展示和欧姆龙产品上出现的缩写“Ch ”经常表示的是“字”，而在文档中表示同样的意思时则用缩写“Wd ”来表示。

缩写“PLC ”表示可编程控制器。

但是在一些编程装置显示中“PC ”却用来表示可编程控制器。

可视化帮助出现在手册左列的下述标题帮助您找到不同类型的信息。

注表示有效和方便的产品操作的特殊信息。

1,2,3... 1.表示一种产品或其它，如程序、清单等的列表。

OMRON, 1999保留所有版权。

没有欧姆龙的书面同意，本出版物的任何一部分不允许被复制、收编入检索系统，或以任何形式，通过任何手段，如机械、电子、影印、录音或其它，进行传播。

本书内的信息无专利责任。

并且由于欧姆龙一直在致力于提高它的高品质产品，本手册内的信息将可能在未通知的情况下修改。

编制本手册时已经采取了各种预防措施。

欧姆龙不对错误或遗漏付负责。

并且不对由于使用本书中的信息而导致的损坏负责。

危险警告注意预防措施. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiii 1针对的对象. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv2主要预防措施. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv3安全预防措施. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xiv4操作环境预防措施. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xv5应用预防措施. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvi6EC指令. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xvii7其它应用指令. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xviii8C200H-AD003，C200H-DA003/004和C200H-MAD01预防措施 . . . . . . xviii9CS1W/CJ1W-AD041-V1/AD081-V1中的改进. . . . . . . . . . . . . . . . . . . . . . . . xix10CJ1W-DA08V和CJ1W-MAD42的修改 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . xx第1章系统设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 1-1特点和功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-2基本配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71-3功能应用. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12第2章CS系列模拟量输入单元 . . . . . . . . . . . . . . . . . . . . . . . . . 13 2-1规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142-2操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192-3元件和开关设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262-4配线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 302-5与CPU单元交换数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 342-6模拟量输入功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 412-7调整偏移和增益. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 492-8处理错误和警报. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57第3章CJ系列模拟量输入单元. . . . . . . . . . . . . . . . . . . . . . . . . . 63 3-1规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 643-2操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 693-3元件和开关设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 753-4配线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 793-5与CPU单元交换数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 833-6模拟量输入功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 903-7调整偏移和增益. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 983-8处理错误和警报. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106viiCS系列模拟量输出单元 . . . . . . . . . . . . . . . . . . . . . . . . . 111 4-1规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112 4-2操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116 4-3元件和开关设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122 4-4配线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125 4-5与CPU单元交换数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128 4-6模拟量输出功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135 4-7调整偏移和增益. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 139 4-8处理错误和警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149第5章CJ系列模拟量输出单元. . . . . . . . . . . . . . . . . . . . . . . . . . 155 5-1规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156 5-2操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160 5-3元件和开关设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167 5-4配线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169 5-5与CPU单元交换数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173 5-6模拟量输出功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181 5-7调整偏移和增益. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188 5-8处理错误和警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199第6章CS系列模拟量I/O单元. . . . . . . . . . . . . . . . . . . . . . . . . . 205 6-1规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206 6-2操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 214 6-3元件和开关设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221 6-4配线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224 6-5与CPU单元交换数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228 6-6模拟量输入功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 236 6-7模拟量输出功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243 6-8比率转换功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246 6-9调整偏移和增益. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 249 6-10处理错误和警报. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 265viiiCJ系列模拟量I/O单元 . . . . . . . . . . . . . . . . . . . . . . . . . . 271 7-1规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2727-2操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2797-3元件和开关设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2867-4配线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2897-5与CPU单元交换数据. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2937-6模拟量输入功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3027-7模拟量输出功能和操作步骤. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3117-8比率转换功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3177-9调整偏移和增益. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3207-10处理错误和警报. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336附录A尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 343B程序样本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 345C数据存储器代码表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355ixxi关于本手册:这本手册描述了CS1W-AD041，4CS1W-AD081，CS1WAD041-V1，CS1W-AD081-V1，CJ1W-AD041-V1，CJ1W-AD081和CJ1W-AD081-V1 模拟量输入单元； CS1W-DA041，CS1W-DA08V ，CS1W-DA08C ，CJ1W-DA021，CJ1W-DA041和CJ1WDA08V 模拟量输出单元；以及CS1W-MAD44和CJ1W-MAD42 模拟量I/O 单元的安装和操作。

输入输出-说明书

熟悉I/O模块的接法
• 1．首先需要熟悉I/O模块的接法打开控制柜，可以看到门上的KEBA控制器，有两个I/O模块:DM272/A • 通常情况下，现场客户只允许使用第二个 DM272/A。见下图
控制按钮的编制
输入接线图：
1为电源，19为24V,20为0V； 2 为输出，IODout(8-15)； 3 为输入，IODin (8-15)；
右开关
19
左开关 DI2 10
图中的10；12；分别为示教器中的输入变量的IODin 点；
DI4
12控制按钮的编制• 2.在示教器上建立2个输入变量，对应到模块上的10；12；（注意：全局中-新建-输入输出-DIN）
控制按钮的编制
a.点击下看到如下界面： ,选择变量监控。可以
控制按钮的编制
b.选择全局
控制按钮的编制
• c.建立变量
控制按钮的编制
控制按钮的编制
• 在输入输出模块中选择DIN，如下图
控制按钮的编制
• 修改名称，确认。
zuoxinhao
控制按钮的编制
• 在变量界面中，点开全局的“+”,找到刚刚建立的“zuobianxinhao”变量。
zuoxinhao:DIN
控制按钮的编制
• 在后面选择；输入10；
zuoxinhao:DIN
控制按钮的编制
10
zuoxinhao:DIN
控制按钮的编制
• 建立完成后，就下图；
zuoxinhao:DIN
控制按钮的编制
• 再按照上述步骤，将youxinhao的变量建好。

欧姆龙plc编程软件使用手册

CX-One/CX-Programmer有PDF文件格式的操作手册。

使用CX-Programmer之前请先阅读操作手册中的“注”和“注意事项”。

CX-Programmer免费版的显示界面，有一部分可能与本指南的所示界面有所不同，敬请注意。

“CX-Programmer使用指南”描述了CX-Programmer的基本操作步骤。

详细描述请参阅PDF文件中的帮助或操作手册。

*要显示PDF文件，您的PC中需要4.0或以上版本的Acrobat Reader。

•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-1•••••••••••••••••••••••••••••••••••••••••••••••••1-1•••••••••••••••••••••••••••••••••••••••••••••••••••••••1-5••••••••••••••••••••••••••••••••••••••••••••••••1-7••••••••••••••••••••••••••••••••••••••••••••••••1-8••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-9••••••••••••••••••••••••••••••••••••••••••••1-10•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-11••••••••••••••••••••••••••••••••••••••••••••••••1-13•••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-14••••••••••••••••••••••••••••••••••••••••••••••••••••1-15••••••••••••••••••••••••••••••••••••••••••••••••••••••1-16•••••••••••••••••••••••••••••••••••••••••••••••••••1-18••••••••••••••••••••••••••••••••••••••••••••••••••••1-19•••••••••••••••••••••••••••••••••••••••••••••••••••1-19••••••••••••••••••••••••••••••••••••••••••••••••1-20••••••••••••••••••••••••••••••••••••••••••••••1-21••••••••••••••••••••••••••••••••••••••••••••••1-21••••••••••••••••••••••••••••••••••••••••••••••••••••1-22•••••••••••••••••••••••••••••••••••••••••••••••••••1-22•••••••••••••••••••••••••••••••••••••••1-23•••••••••••••••••••••••••••••••••••••••••1-24••••••••••••••••••••••••••••••••••••1-25•••••••••••••••••••••••••••••••••••1-26 ••••••••••••••••••••••••••••••••••••••••••••••••••1-27•••••••••••••••••••••••••••••••••••••1-28••••••••••••••••••••••••••••••••••••••••••••••••1-29••••••••••••••••••••••••••••••••••••••••••••••••1-30••••••••••••••••••••••••••••••••••••••••••••••1-31 •••••••••••••••••••••••••••••••••••••••••••••1-31目录第二章在线/调试适用PC 适用设备型号第一章安装和启动1. 安装1-1. 安装CX-Programmer 1-2. 在线注册2.打开新工程和设置设备型号3.打开新工程和设置设备型号4. 主窗口4-1.兼容SYSWIN 软件的按键分配4-2. 段4-3.删除和显示其他窗口5.创建程序5-1.常开接点的输入5-2.线圈的输入5-3.符号注释的编辑5-4.条注释的输入5-5.常闭接点的输入5-6.元素注释的输入5-7.上升沿微分接点的输入5-8.下降沿微分接点的输入5-9.向上垂线的输入5-10.向下垂线的输入5-11.高级指令的输入1 -字符串的输入5-12.高级指令的输入1 -有用的功能5-13.辅助继电器的输入-1.0 秒时钟脉冲位5-14.高级指令的输入2 –微分指令的输入5-15.或逻辑的条输入5-16.高级指令的输入3–通过功能号来输入5-17.定时器指令的输入5-18.计数器指令的输入5-19.条的编辑…复制和粘贴5-20. END 指令的输入1. 程序错误检查(编译)2.进入在线3.监视4.监视-2同时监视程序中多处位置5.监视-3以十六进制数监视6.监视-4查看窗口7.监视-5查看窗口的当前值修改和二进制数监视8.查看窗口的有用功能9.监视-6监视窗口-210.监视-7以短条形式显示11.监视-8微分监视12.强制为On/Off 13.强制-on/off 位的显示列表14.修改定时器的设定值15.修改定时器的当前值16.查找功能-1通过地址引用工具查找17.查找功能-2梯形图的折回查找18.查找功能-3通过注释的关键字来查找19.查找功能-4进入条注释20.查找功能-5查找位地址21.在线编辑实用的功能•••••••••••••••••••••••••••••••••••••••••••••••••••2-1•••••••••••••••••••••••••••••••••••••••••••••••••••••••••2-2•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2-3••••••••••••••••••••••••••••••••••••••••2-4•••••••••••••••••••••••••••••••••••••••••••2-4•••••••••••••••••••••••••••••••••••••••••••••••••2-5•••••••••••••••••••••••••••••••••2-6•••••••••••••••••••••••••••••••••••••••••••••••••2-7•••••••••••••••••••••••••••••••••••••••••••••••••2-8•••••••••••••••••••••••••••••••••••••••••••••2-9••••••••••••••••••••••••••••••••••••••••••••••••2-10••••••••••••••••••••••••••••••••••••••••••••••••••••••2-11••••••••••••••••••••••••••••••••••••••••••••••2-11•••••••••••••••••••••••••••••••••••••••••••••••••2-12•••••••••••••••••••••••••••••••••••••••••••••••••2-12•••••••••••••••••••••••••••••••••••••••2-13•••••••••••••••••••••••••••••••••••••••2-14•••••••••••••••••••••••••••••••••••••2-16••••••••••••••••••••••••••••••••••••••••••••2-17••••••••••••••••••••••••••••••••••••••••••••••2-18•••••••••••••••••••••••••••••••••••••••••••••••••••••••••2-19••••••••••••••••••••••••••••••••••••••••••••••••••••••Appendix适用PC硬件要求*1:对于Windows95和CS/CJ 系列PLC, 不能使用CX-Programmer 的I/O 表和单元设置（参数设置、专用工具激活、消耗电流指示、底板宽度指示和高功能单元DIP 开关状态监视等）。

欧姆龙ADDAC输入输出模块的使用手册

欧姆龙模拟量输入、输出模块的使用本文以AD081、DA08C八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用；
1、输入模块AD081
CIOn=2000+10tDM区m=D20000+100t
(t为设置的单元号,本文输入单元以设置单元号为1为例)
Dm低八位设置通道使能，使用置1，不适用置0；
D（m+1）设置每个通道的输入范围，如下图：
程序实例
D201
低八位全部使用置1，不使用置0，高八位默认置0，
D201
每个输入通道为4~20mA,如果
D201
即1~4通道输入范围-10v~10v,5~8通道输入范围为4~20mA
通道地址：一通道CIO2011……八通道CIO2018
2、元件开关设置
单元号设置
端子排列
输入配线实例
分辨率设置
二、输出模块DA08C
对于输出模块，设置、通道使能、输出范围设定与输入模块相同，外加设置CIOn使能，使用置1不用置0。

注：1、输出模块没有输入的电压电流选择开关
2、本输出单元站号设为0
单元号设置。

点块AC8输入 8继电器输出模块说明书

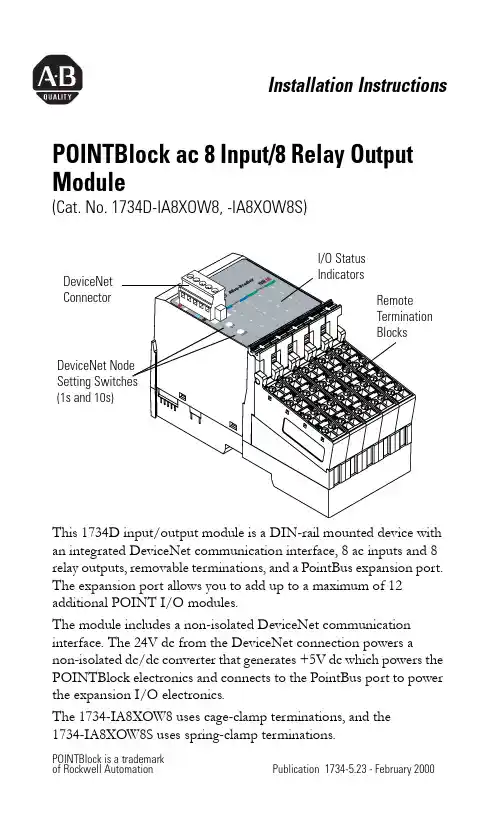

Installation Instructions POINTBlock ac 8 Input/8 Relay Output Module(Cat. No. 1734D-IA8XOW8, -IA8XOW8S) ArrayThis 1734D input/output module is a DIN-rail mounted device with an integrated DeviceNet communication interface, 8 ac inputs and 8 relay outputs, removable terminations, and a PointBus expansion port. The expansion port allows you to add up to a maximum of 12 additional POINT I/O modules.The module includes a non-isolated DeviceNet communication interface. The 24V dc from the DeviceNet connection powers a non-isolated dc/dc converter that generates +5V dc which powers the POINTBlock electronics and connects to the PointBus port to power the expansion I/O electronics.The 1734-IA8XOW8 uses cage-clamp terminations, and the1734-IA8XOW8S uses spring-clamp terminations.2 POINTBlock ac 8 Input/8 Relay Output ModuleWhatever field power you supply is connected to the internal field-power bus. For example, if 120V ac is applied to the power connections, there will be 120V ac applied to the modules through the internal field-power bus.POINT I/O modules to the right of the module will also have that internal power bus voltage applied, unless you use a 1734-FPD to interrupt and change the field power-bus voltage.ConnectorPointBus Expansion Port (allows expansion of up to 12 POINT I/O modules)I/O ConnectionsPower Connections 41971120V acPOINTBlock ac 8 Input/8 Relay Output Module 3To set the node address, set the combination of 1’s and 10’s tocorrespond to the required address. (For example, for 61, set the 10’s switch to 6 and the 1’s switch to 1.)POINTBlock is designed to be grounded through the DIN rail to chassis ground. To assure proper grounding of POINTBlock and POINT I/O adapters and terminal bases to chassis ground, the recommended DIN rail material is zinc-plated, yellow-chromated steel. Mount POINTBlock, POINT I/O adapters and terminal bases only to zinc-plated, yellow-chromated steel.4200410’s Node Address Rotary Switch4 POINTBlock ac 8 Input/8 Relay Output ModuleWiring120V acRTB 0RTB 1RTB 2RTB 3RTB 4This supply will be connected to the internal power bus. NC = No connectionL2/N = AC Return/Neutral L1 = AC Power41976POINTBlock ac 8 Input/8 Relay Output Module 5Input WiringNote: When connecting more than 1 wire in a termination point, make sure that both wires are the same gauge and type.ChannelInput TerminalReturnVoltageRemote Termination Block 10046115722463357Remote Termination Block 24046515762467357120V ac is supplied through the internal power bus.41967acL1 = 120V ac L2 = Return6 POINTBlock ac 8 Input/8 Relay Output ModuleOutput WiringChannel Output Common SupplyRemote Termination Block 30A 00B 21A 11B 32A 42B 63A 53B 7Remote Termination Block 44A 04B 25A 15B 36A 46B 67A 57B7Supply voltage is 120V ac.12/24V dc power for the module is provided by the internal power bus.L1 = 120V ac L2 = ReturnPOINTBlock ac 8 Input/8 Relay Output Module 7N ote: When connecting more than 1 wire in a termination point,make sure that both wires are the same gauge and type.DeviceNet Connector WiringDeviceNet connection-V42132+V CAN - High Shield CAN - Low8 POINTBlock ac 8 Input/8 Relay Output ModuleThe following information applies when operating this equipment in hazardous locations:Informations sur l’utilisation de cet équipement en environnements dangereux :Products marked “CL I, DIV 2, GP A, B, C, D” are suitable for use in Class I Division 2 Groups A, B, C, D, Hazardous Locations and nonhazardous locations only. Each product is supplied with markings on the rating nameplate indicating the hazardous location temperature code. When combining products within a system, the most adverse temperature code (lowest “T” number) may be used to help determine the overall temperature code of the system. Combinations of equipment in your system are subject to investigation by the local Authority Having Jurisdiction at the time of installation.Les produits marqués "CL I, DIV 2, GP A, B, C, D" ne conviennent qu’à une utilisation en environnements de Classe I Division 2 Groupes A, B, C, D dangereux et non dangereux. Chaque produit est livré avec des marquages sur sa plaque d’identification qui indiquent le code de température pour les environnements dangereux. Lorsque plusieurs produits sont combinés dans un système, le code de température le plus défavorable (code detempérature le plus faible) peut être utilisé pourdéterminer le code de température global dusystème. Les combinaisons d’équipements dans le système sont sujettes à inspection par les autorités locales qualifiées au moment de l’installation.EXPLOSION HAZARD •Do not disconnectequipment unlesspower has beenremoved or the areais known to benonhazardous. •Do not disconnectconnections to thisequipment unlesspower has beenremoved or the areais known to benonhazardous.Secure any externalconnections thatmate to thisequipment by usingscrews, slidinglatches, threadedconnectors, or othermeans providedwith this product.•Substitution ofcomponents mayimpair suitability forClass I, Division 2.•If this productcontains batteries,they must only bechanged in an areaknown to benonhazardous.RISQUE D’EXPLOSION •Couper le courant ou s’assurer quel’environnement estclassé non dangereuxavant de débrancherl'équipement.•Couper le courant ou s'assurer quel’environnement estclassé non dangereuxavant de débrancherles connecteurs. Fixertous les connecteursexternes reliés à cetéquipement à l'aidede vis, loquetscoulissants,connecteurs filetés ouautres moyens fournisavec ce produit.•La substitution decomposants peutrendre cetéquipement inadaptéà une utilisation enenvironnement deClasse I, Division 2.•S’assurer quel’environnement estclassé non dangereuxavant de changer lespiles.POINTBlock ac 8 Input/8 Relay Output Module 9Specifications - 1734D-IA8XOW8, -IA8XOW8SInput SpecificationsON-State Voltage65V ac minON-State Current 5.0mA minOFF-State Voltage43V ac maxOFF-State Current 2.5mA maxNominal Input Impedance17.0kΩInput Delay Time OFF to ONON to OFF 20ms hardware + (0-65ms selectable) 20ms hardware + (0-65ms selectable)External AC Power SupplyVoltage120V ac, 60Hz nominalExternal AC Power SupplyVoltage Range85-132V ac, 47-63HzOutput SpecificationsRelay Type Form A, normally open (N.O.)Single Pole, Single Throw (SPST)Output Voltage Range (load dependent)********************* ******************* ********************* ******************** ********************Output Current Rating (at rated power)Resistive2A @ 5-30V dc0.5A @ 48V dc0.25A @ 125V dc2A @ 125V ac2A @ 240V acInductive2.0A steady state @ 5-30V dc, L/R - 7ms 0.5A steady state @ 48V dc, L/R = 7ms 0.25A steady state @ 125V dc, L/R = 7ms 2.0A steady state, 15A make @ 125V ac, PF = cos θ = 0.42.0A steady state, 15A make @ 240V ac, PF = cos θ = 0.410 POINTBlock ac 8 Input/8 Relay Output ModulePower Rating250W max for 125V ac resistive loads480W max for 240V ac resistive loads60W max for 28.8V dc resistive loads24W max for 48V dc resistive loads31W max for 125V dc resistive loads250VA max for 125V ac inductive loads480VA max for 240V ac inductive loads60VA max for 28.8V dc inductive loads24VA max for 48V dc inductive loads31VA max for 125V dc inductive loads Minimum Load10mA per pointInitial Contact Res.30mΩSwitching Frequency 1 operation/3s at rated loadBounce Time 1.2ms averageExpected Contact Life300K cycles resistive; 100K cycles inductive Maximum OFF-State Leakage 1.5mA maxOutput Delay Time10ms max ON/OFFPointbus Output Current1A max @ 5V ac outputDeviceNet Current95mA maximum for POINTBlock350mA for maximum with expansion of12 POINT I/O modulesNumber of POINT I/OExpansion Modules12 maximum added at expansion portIsolation Voltage1250Vrms or 2121V dc for 1s between user powerand DeviceNetIndicators 1 red/ green module status indicator1 red/green network status indicator16 I/O status indicators (8 input/8 output) Power Dissipation 2.0W maximum @ 24V dcPower Consumption8.2W maximum @ 24V dcField Power Bus Supply Voltage Voltage Range Supply Current 24V dc nominal 10-28.8V dc 10A maxDimensions Inches(Millimeters)3.00H x 2.36W x 5.25L (76.2 Hx 60.0W x 133.4L)POINTBlock ac 8 Input/8 Relay Output Module 11Publication 1734-5.23 - February 2000Environmental Conditions Operational Temperature Storage Temperature Relative Humidity Shock Operating Non-operating Vibration-20 to +55o C (-4 to +131o F) -40 to 85o C (-40 to 185o F) 5 to 95% noncondensing 30g peak acceleration, 11(±1)ms pulse width 50g peak acceleration, 11(±1)ms pulse width Tested 5g @ 10-500Hz per IEC 68-2-6Conductors Wire Size Category 14 AWG (2.5mm 2) - 22 AWG (0.25mm 2) solid or stranded max 3/64 inch (1.2mm) insulation max 21Terminal Base Screw Torque 5-7 pound-inches (0.5-0.6 Nm)Field Wiring Terminations DeviceNet 1 - Black Wire -V 2 - Blue Wire CAN Low 3 - Bare Wire Drain 4 - White Wire CAN High 5 - Red Wire +VField Power Supply 0 - No Connection1 - No Connection 2 - No Connection3 - No Connection 4 - AC return 5 - AC return 6 - AC power 7 - AC powerMass 13.87 oz/393.41 gramsAgency Certification (when product is marked)•C-UL Listed •C-UL Class I, Division 2 Groups A, B, C and D certified•UL listed•CE marked for all applicable directives•C-Tick marked for all applicable acts1Use this conductor category information for planning conductor routing. Refer to publication 1770-4.1, “Industrial Automation Wiring and Grounding Guidelines for Noise Immunity.”Publication 1734-5.23 - February 2000PN 957236-90© 2000 Rockwell International Corporation. Printed in USA。

欧姆龙AD081DA08C输入输出模块的使用手册

欧姆龙模拟量输入、输出模块的使用
本文以AD081、ＤA0８Ｃ八通道输入输出模块为例介绍欧姆龙模拟量输入输出模块的使用;
1、输入模块AD08１
CIＯ n=２000＋１0t DM区ｍ=D200０0+１00ｔ
（t为设置的单元号,本文输入单元以设置单元号为1 为例)
Dm低八位设置通道使能,使用置1,不适用置0；
D(ｍ+1）设置每个通道的输入范围,如下图:
程序实例
D20１0０＝#0０FF=0000 ０0０0 1１11 11１1
低八位全部使用置1,不使用置0，高八位默认置０,Ｄ20101=＃AAAA＝１０10 1010 1０10 1０1０
每个输入通道为4~20ｍA,如果
D2０101＝#AＡ00＝10１0 101０00０0 00０0
即1~４通道输入范围－1０v~10ｖ,5~8通道输入范围为
4~20mA
通道地址:一通道CIO 2０１１……八通道CＩＯ2０１8 2、元件开关设置
单元号设置
端子排列
输入配线实例
分辨率设置
二、输出模块ＤA08Ｃ
对于输出模块，设置、通道使能、输出范围设定与输入模块相同，外加设置ＣIO ｎ使能，使用置1不用置０。

注：1、输出模块没有输入的电压电流选择开关
2、本输出单元站号设为0
单元号设置。

欧姆龙用户手册

目录CX-Programmer –用户手册 ..................................................................................................... 页码第一章技术规范 (1)OMRON CX-Programmer (1)关于本手册 (1)CX-Programmer 特性 (2)系统要求 (5)安装 (5)帮助和如何获得帮助 (6)技术支持 (9)第二章快速启动指南 (10)启动CX-Programmer (10)“部分功能”和“完全功能”——许可证 (11)介绍CX-Programmer 工程 (11)CX-Programmer 环境 (11)使用CX-Programmer (20)总结 (31)第三章工程引用 (32)工程工作区 (32)程序节 (33)交叉引用报表 (35)地址引用工具 (36)输出窗口 (38)监视窗口 (38)选项和参数 (39)查找和替换 (45)属性 (49)在CX-Programmer 中使用Microsoft Windows 特性 (51)第四章参考 (62)PLC和工程 (62)符号 (63)程序编辑 (68)助记符程序编辑 (78)在线工作 (79)数据跟踪/时间图监视 (89)iCX-Net 网络配置工具 (89)IO 表 (89)第五章高级主题 (90)编写具有更好的维护性的程序 (90)在工程中复制信息 (90)和其它应用程序一起使用CX-Programmer (91)把程序转换为其它类型PLC 格式 (94)给PLC程序添加口令 (95)附录A 工具栏和键盘快捷键 (97)标准工具栏 (97)图表工具栏 (98)符号表工具栏 (98)插入工具栏 (99)PLC工具栏 (99)程序工具栏 (100)视图工具栏 (100)键盘快捷键 (101)词汇表 (104)iiOMRONCX-Programmer-用户手册OMRONCX-Programmer-用户手册第一章技术规范本章概括的叙述了CX-Programmer软件，说明了能使CX-Programmer 软件正常工作所要求的操作环境和最小配置的细节。

PLC中AD、DA模块说明

D/A转换的编程也可用指令F0实现。
如 [ F0 MV, DT0, WY9 ] 。执行这一指令后，将DT0的内容经WY9送往D/A转换器，并将转换好的模拟信号经No.0的CH0通道输出。其它通道也可仿照此格式进行编程。
注意：FP1对D/A模块写入数据，每个扫描周期只进行一次。转换数据范围为k0~k1000。
BCC CR
站号
接接点号
点（占4位）名
正确响应格式 % H L $ R C BCC CR
站号
接
点
数
据
错误响应格式 % H L ！
BCC CR
站号错误
代码
例如：读取X0000的状态
发送命令帧： % 0 1 # R C S X 0 0 0 0 1 D CR
正确响应帧： % 0 1 $ R C 1 2 0 CR
注意：FP1对A/D模块读取数据，每个扫描周期只进行一次。
2. A/D转换单元的面板布置及接线方法
电压范围电源端子选择端子通道3
电源指示灯扩展槽(左侧)
扩展槽(右侧)
通道0 通道1 通道2
3. 应用举例
当需对某信号进行监测，要求超限报警。这时可将该信号输入到A/D，并用段比较指令将输入信号与上、下限进行比较。程序如图所示。
RS-232C的外部设备通信。如：条码器、串口打印机、智能终端等。
二、FP系列PLC的通信协议
FP系列PLC采用松下电工的专用通信协议—— MEWTOCOL。
1.MEWTOCOL—COM的基本帧格式 1）发送命令帧格式
%H L #
发送文本 BCC CR
起目目命始的的令码站站特
2）单接点写
发送命令格式 % H L # W C S
