光纤设备开通调测
光纤放大器调试教程
光纤放大器调试教程第一步：搭建测试环境1.准备光纤放大器，光源，光功率计以及连接这些设备的光纤。
2.将光源连接到光纤放大器的输入端口，将光功率计连接到输出端口。
第二步：初始化光纤放大器1.打开光源，并设置合适的输出功率和波长。
2.打开光功率计，并校准。
3.打开光纤放大器电源，等待其启动。
第三步：调节光纤放大器增益1.根据光纤放大器的型号和规格，设置合适的增益控制方式和增益目标值。
2.将光功率计连接到光纤放大器的输出端口。
3.使用光源调节光纤放大器的输入功率，使其达到所需的增益目标值。
4.使用光功率计测量输出端口的功率，确保其稳定在设定的增益目标值附近。
5.根据需要，调整输入功率和增益控制方式，直到满足要求。
第四步：检测噪声性能1.将光功率计移动到光纤放大器输出光信号的不同频率点上。
2.测量并记录每个频率点上的输出功率和信噪比。
3.分析记录的数据，评估光纤放大器的噪声性能。
第五步：调节光纤放大器平坦度1.将光功率计连接到光纤放大器输出端口。
2.设置光纤放大器的带宽，以及对应的增益和波长。
3.使用光源调节输入功率，使其在所需的带宽范围内波动。
4.测量输出端口的功率，记录下在各个波长点上的值。
5.分析记录的数据，评估光纤放大器的平坦度。
第六步：检测非线性效应1.将光源和光纤放大器连接起来。
2.设置光源的输出功率和波长。
3.将光功率计连接到光纤放大器的输出端口。
4.在不同增益下，测量和记录输出端口的光功率和波长。
5.分析记录的数据，以评估光纤放大器的非线性效应。
第七步：记录测试结果和优化调整1.在每个调试步骤中，记录相关参数和测试结果。
2.根据测试结果，优化光纤放大器的参数和调整光纤放大器的性能。
3.如果需要，重复以上步骤，直到光纤放大器满足预期性能要求。
最后注意事项：1.在调试过程中，注意安全操作，避免损坏设备和人员受伤。
2.在调试光纤放大器时，要避免超过其额定工作条件。
3.根据具体的厂商和设备型号，可能会有特定的调试方法和注意事项，需遵循相应的操作手册。
光纤直放站使用说明书
光纤传输直放站使用说明书2008年11月-i-前言版本所有，侵权必究。
本公司公司对本手册保留一切权利。
任何单位和个人，未经公司的书面许可，不得擅自摘抄、复制本手册（包括电子版本）的部分或全部，并不得以任何形式进行传播。
本手册仅供参考，如有改动恕不另行通知。
本使用说明书介绍了光纤直放站的特点和使用方法，在安装和使用该设备之前，请认真阅读本使用说明书。
设备安全使用要则1．天线与设备连接或断开电缆前必须切断设备电源。
射频信号接口严禁空载。
2．本设备的射频信号接口均盖上护罩，防止杂物、水落入。
3．不得随意拆开设备或更换部件，以免损坏设备。
4．不得用手触摸机盘上的元器件、走线及插头座中的金属导体。
因维护需要必须触及时，应采取静电防护措施。
5．通信设备必须注意对强电和雷击的防护，以免将强电或雷电引入设备。
6．光纤接口在暂时不用时要盖上防尘帽，特别是在移动、搬运等操作前确认防尘帽已盖好。
7．光纤注意不要过强弯曲和挤压等，光纤注意加贴可靠的路由标签以免出错。
-ii-目录前言 (II)第一章系统概述......................................................................................................................................... １1.1概述................................................................................................................................................... １1.2系统功能和特点............................................................................................................................... ２1.2.1功能简介................................................................................................................................... ２1.2.2系统特点................................................................................................................................... ２第二章系统结构. (3)2.1系统框图 (3)2.2工作原理 (3)2.3主要技术指标 (4)2.4技术条件 (4)2.5设备特点 (5)第三章设备开通 (6)3.1概述 (6)3.2设备安装 (6)3.2.1基本安装条件 (6)3.2.2建议环境要求 (7)3.2.3安装流程 (7)3.3设备开通 (14)3.4关键指标 (14)第四章系统调测 (16)4.1光纤直放站系统的一般调测步骤 (16)4.2系统调试 (16)4.2.1天馈调整 (16)4.2.2测量天馈系统的驻波比 (17)4.2.3测量输入电压 (17)4.2.4光路测量 (17)4.2.5场强测试与电平调整 (17)4.2.6参数调试 (18)4.2.7远端机下行输出功率测试 (18)-i-4.2.8呼叫测试 (19)第五章日常维护 (20)5.1系统维护的基本要求 (20)5.2维护工具、仪表、材料 (20)5.3维护测试 (20)5.4本地调测软件调测 (20)5.4.1交流供电电压的测试 (21)5.4.2电源模块直流输出电压的测试 (21)5.4.3下行输出功率的测试 (21)5.4.4光纤通路检查 (21)5.4.5天馈系统的驻波比测试 (22)5.4.6呼叫测试 (22)5.4.7监管测试 (22)5.4.8接地系统的检查 (22)5.4.9馈线接头防水检查 (22)5.4.10设备内部检查 (23)5.5保养维护 (23)5.6故障和告警处理 (23)第六章包装、运输和贮存 (24)6.1设备包装 (24)6.2设备运输及搬运 (24)6.3设备存储 (24)第七章附则 (25)-ii-第一章系统概述1.1概述近年来，我国的移动通信得到了迅速发展，全国大多数地区都开设了移动电话业务。

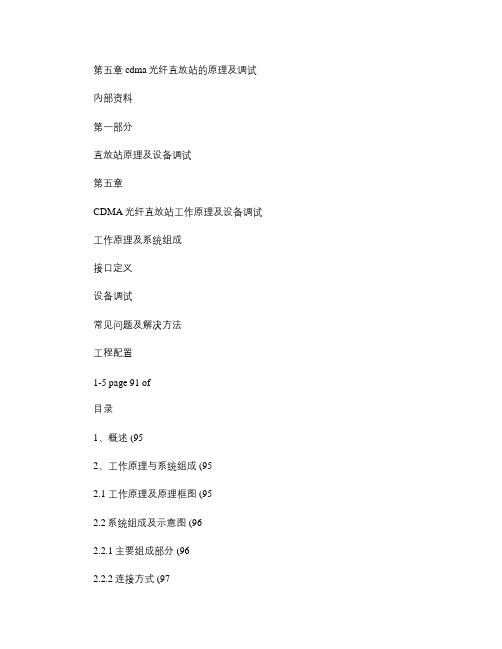

cdma光纤直放站的原理及调试.
第五章cdma光纤直放站的原理及调试内部资料第一部分直放站原理及设备调试第五章CDMA光纤直放站工作原理及设备调试工作原理及系统组成接口定义设备调试常见问题及解决方法工程配置1-5 page 91 of目录1、概述 (952、工作原理与系统组成 (952.1 工作原理及原理框图 (952.2系统组成及示意图 (962.2.1主要组成部分 (962.2.2连接方式 (973.设备接口定义与安装说明 (973.1 设备接口定义及接口示意图 (973.1.1 接入端 (973.1.2覆盖端 (983.1.3 电源连接口 (993.2 设备安装说明 (993.2.1 接入端 (993.2.2 覆盖端 (994.主要技术指标 (1004.1系统要求 (1004.1.1接入电平 (1004.1.3最小光损耗 (1004.1.4最大光损耗 (1004.2 系统指标 (1004.3 光分路器指标(室内光纤分布系统用 (1015.现场调测 (1015.1下行链路 (1015.1.1接入电平检测 (1015.1.2 光损耗的测量 (1025.1.3 实际增益 (1025.1.4 增益衰减量 (1025.1.5 输出功率的测试 (1025.2 上行链路 (1025.2.1光损耗的测量 (1025.2.2 增益衰减量 (1035.2.3带内噪声电平的测试 (1035.2.4 分集链路 (1036.FSK通讯的检测及地址码的设置 (1037.常见问题及解决方法 (1047.2无光功率输出 (1047.3光接收告警 (1047.4下行无功率输出 (1047.5驻波告警 (1057.6信号覆盖好,手机打不通电话 (1058.出厂设置及工程实例 (1058.1整机出厂基本设置表 (1058.2系统基本配置清单 (1058.3工程开通举例 (1061、概述光纤直放站是分体设备,由接入端、覆盖端两部分构成;设备采用波分复用方式,接入端到覆盖端之间用1根光纤连接,RF信号与FSK信号(接入端和覆盖端间的通讯信号共用光纤;光纤传输具有线路损耗小,传输距离远的特点;采用高线性模拟激光器件,工作稳定可靠;新型CDMA类光纤直放站采用射频选带的方案,对带外信号抑制较高。
光缆调试方案
光缆调试方案1. 背景在光缆网络建设中，光缆调试是一个重要的环节。
调试的目的是确保光缆网络的正常运行，检测和解决可能存在的问题，以保证网络的稳定性和性能。
2. 调试步骤光缆调试的步骤如下：1. 确定调试规划：在开始调试之前，制定一个清晰的调试规划，包括调试的目标、步骤和时间计划。
2. 检查连接：检查光缆连接是否正确，确保光缆连接头的质量和插入损耗在合理范围内。
3. 测试光缆：使用光缆测试设备对光缆进行测试，包括光纤损耗测试、反射损耗测试和光缆长度测试等。
检测并记录测试结果。
4. 检查信号质量：使用光功率计和光检测器等设备检测信号的质量，包括信号强度、信号衰减和信号波形等。
5. 解决问题：根据测试结果和信号质量的检测结果，确定可能存在的问题并进行排查和解决。
6. 重新测试：在解决问题后，重新对光缆进行测试，以确认问题是否已经解决。
7. 记录和报告：将调试过程中的测试结果、问题和解决方案进行记录和报告，以备后续参考和分析。
3. 注意事项在光缆调试过程中，需要注意以下几点：- 使用合适的光缆测试设备，确保测试结果的准确性和可靠性。
- 保持良好的操作规范，避免错误和疏漏。
- 注意安全事项，确保操作和测试过程的安全性。
- 注意保护光缆的整体性和光信号的稳定性，避免对光缆的损坏和干扰。
4. 总结光缆调试是光缆网络建设中至关重要的一步。
通过合理的调试步骤和注意事项，可以保证光缆网络的正常运行和可靠性。
调试过程中的记录和报告也对后续的维护和故障排除提供了重要的参考。
OptiX2500+设备调试
OptiX 2500+设备调测课程内容OptiX 2500+设备调试的准备OptiX 2500+设备的单站调测OptiX 2500+设备的系统联调掌握OptiX 2500+设备的单站调测及系统调试的流程设备调测前的准备工作一仪表/工具的准备条件允许的话最好能有一台155/622M SDH 传输分析仪 2.5G SDH 传输分析仪光功率计2M 小误码仪便携式计算机2根双头尾纤(双圆头FC 双方头SC 一方头一圆头)了解网络的基本配置组网的形式以及工程建设方关于本次工程的设计了解局方DDF 端子板时隙的分配图等等二资料的准备要包括组网图业务配置图软件版本配套表单站及系统调测记录表设备调测前的准备工作三制作能反映全网业务的网络图时隙表在制定了具体的方案之后我们要制作能反映全网的网络拓扑图以及能反映全网业务关系的时隙表1要确定光纤的接续方向可在组网图中标明2确定SCC ID 号的分配有多个环时SCC ID 要能区别所属在环以及考虑ID 号可扩展性3搞清楚保护方案是通道保护复用段保护子网连接保护SNCP 还是虚拟保护是复用段保护要弄清APS 节点的参数四组网分析和ID 号的分配四组网分析和ID号的分配4确定各站的公务电话号码不同环的公务电话的号码要区别开来5确定时钟分配跟踪方案根据具体的情况进行时钟保护和优先级的设置6确定业务的时隙分配弄清各网元之间的业务关系五配置文件分析1正确划分逻辑子系统搞清各逻辑子系统之间的关系2正确设置各个子系统的属性3正确设置各个单板的参数4根据工程设计及设备特点安排全网业务时隙配置5结合组网分析写出各个单站的配置文件六制作单站及系统调测批处理文件告警的查询清除性能事件的查询清除设置清除系统光路环回对于复用段环将每一个网元的APS启动APS的Array停止APS的状态查询分别做批处理文件一单站上电前检查1机柜外观干净美观布线整齐连线正确接触稳定可靠2机柜顶电源接线柱间与地之间电阻测量(一般为20k)注意测试电阻前应将总电源开关和子架开关全部闭合架使电源回路一直通到子3单站硬件检查完毕确保所有电源开关处于断位一单站上电前检查4上电前检查!用户电源输出端子保险容量15A——20A!用户电源输出电压值-38.4V——-57.6V5机柜上电!将电源线地线接至架顶接线柱!打开用户电源提供设备相应那一路的电源开关并测量!打开架顶黑色电源总开关告警上报至架顶测试!将所有线路板光口自环机柜顶部红灯应灭!拔掉一条自环尾纤架顶告警红灯应亮同时有告警声响二机柜上电测试二机柜上电测试风扇运行检查!风扇子架对于OptiX 155/622OptiX 2500+是必选件!三个运行灯一个告警灯注意必须向用户随工人员和机房维护人员演示如何清理风扇防尘网二机柜上电测试线路板自环本板告警灯灭!自环时注意要加光衰减器!对于单光口板光口自环后灯应灭本板告警!对于多光口板如果光口没有配置业务则此光口不告警!如果告警灯不再三闪也基本说明光口正常此时可能告警灯两闪三SCC板测试测试SCC板RST键测试ETN灯Array!SCC板上RST键为复位键按下此键SCC板复位!SCC板上ETN灯为以太网指示灯黄灯四配置与调测软件版本检查!单板软件版本cfg-get-bdversion !FPGA版本!主机版本ver, sys-get-nesoftver !BIOS版本!记录上述信息到工程技术文档四配置与调测实际配置文件的下发!按照组网和业务分配编写好各站的实际配置文件此工作应该在开局调测初期就准备好!观察告警应该无不明原因的告警!需要抽测电口的通断验证最终配置文件的正确性四配置与调测所有电口通断配线100%无误测试!若OptiX设备的2M口不连接至局方DDF架则在OptiX 的C75/D75侧进行所有电口通断测试!若2M口连接至局方DDF架则还须进行配线100%无误测试两项测试可以结合进行!注意在电缆布放过程中OptiX设备必须关电DDF架做头时防止电烙铁漏电烧坏电路板四配置与调测光口参数测试!发送光功率测试!光接收灵敏度试!光接收过载点测试!本站实际接收光功率!其他指标测试四配置与调测误码测试!挂2M误码仪测试单站误码四配置与调测PDH 接口指标测试!PDH 输入口允许频偏PDH 输入口抖动容限PDH 输出口输出抖动动设备的映射抖设备的结合抖动等四配置与调测!网元性能和告警的监测!将支路信号2M34M139M在配线架上自环支路板应没有信号丢失告警!在网管设置性能监视尽可能长的时间24小时观测性能数据至少观测2个小时性能数据应正常四配置与调测!其他工作!站内ECC的调试!主备板倒换测试!单站掉电测试!K字节测试!485总线测试四配置与调测OptiX 2500+上的ECC单站测试!将所有光板的光口自环!用命令:ecc-get-bdinfo检查ECC通道口的分配情况是否正常!用命令:ecc-get-chaninfo检查各光口是否有收发字节变化正常自环方式下光口的收发字节大体相同!用命令:ecc-get-chanerror查看错误四配置与调测主备板倒换测试!先插入的XCS为主板主备板之间倒换是非恢复式的!XCS的主备倒换方式有两种一种为自动倒换即拔出主用板业务会自动倒向备用板!种是倒换方式另一人工即下发“:cfg-switch-xc;”使主备板倒换总结一设备调测前的准备二单站调测的流程OptiX 2500+系统调测课程内容OptiX 2500+系统调测的要求OptiX 2500+系统调测的步骤掌握OptiX 2500+设备系统调测步骤1) 将全网各个独立的网元按照工程设计方案连接成网络2) 对全网业务进行调测验证配置文件的正确性3) 对全网需要具备的功能如ECC公务电话保护能力等进行测试4) 通过告警性能上报等手段测试网络长时间通信质量一光纤的连接二组网的测试三告警性能的监测四时钟性能的监测五其他保护功能的测试六网管功能测试七软件版本检查八远程维护功能的测试重点是告警性能的监测组网的测试一光纤的连接根据实际组网拓扑结构连接光纤光纤连接正确后各站光板告警灯应熄灭(至少不应每秒3闪)表明光路收发正常否则重新检查光纤连接是否正确二组网的测试注意命令行的逐行下发1) 配置数据的下发看下发数据是否正常2) ECC 的测试a) 登录测试b) ECC穿通测试c) ECC自动选取路由测试请参照ECC配置中的说明测试进行设置并二组网的测试业务调测成功的标志各站支路板只有T-ALOS 告警3) 业务调测1配置下发后查询各网元的告警记录分析各站告警的关系按先高级后低级的原则处理告警二组网的测试业务通断测试的前提是全网没有TUAIS 等异常告警3) 业务调测2测试业务的可用性正确性对所有网元之间的每个业务进行端到端的通断测试以确保业务对应关系完全正确通道通畅4) 全程误码测试1“业务通断测试”确保业务连接全部正确后进行全程误码测试2测试时将26个2M串接起来进行测试3误码测试必须进行24小时以上应24小时0误码4对于通道保护环和复用段保护环主备环误码都要测5第一个24小时测试有误码进行第二个24小时误码测试并排除故障直至测试通过6误码测试时将网管的性能监视打开观察设备的性能事件5) 保护倒换测试测试业务的可靠性A通道保护倒换的测试B复用段保护倒换的测试C) K字节的系统测试通道环倒换测试方法断纤测试倒换恢复测试复用段倒换测试方法断纤测试掉电测试倒换恢复测试二组网的测试倒换测试方法三告警性能的监测注重监测时钟性能指针调整和误码性能系统加电后用网管对全网进行长时间的性能告警监测全网告警监测的重要性是不言而喻的任何不明原因的告警最终都必须排除不允许设备带着任何异常告警投入运行1. 支路倒换板的TPS功能测试2. 时钟保护倒换功能的设置及测试3. 主备板倒换测试对照验收手册中的网管测试项目对网管功能进行逐一测试网管的使用方法可以参照相应网管的操作手册六公务电话测试有公务电话出子网连接需要测试子网间公务电话是否畅通参见公务配置指导书公务测试的项目有选址呼叫会议电话功能音质和音量对于新开局要求软件版本统一且配套正确对于扩容局版本统一性和配套性要求的原则是如果原系统运行稳定且此次扩容不会影响原系统的稳定运行则可以不作此要求七软件版本检查检查各站主机软件版本是否统一检查各站单板软件版本是否统一检查网管软件版本是否统一可能有多网管检查网管软件版本主机软件版本单板软件版本主控板BIOS 是否配套此项测试的方法参见OptiX RAS远程接入代理使用指导书要求必须开通远程维护功能并验证可用二OptiX 2500+系统调测的步骤一OptiX 2500+系统调测的要求总结OptiX 2500+系统调试。
中国联通宽带业务入户装维操作和服务规范.
中国联通宽带业务入户装维操作及服务规范中国联合网络通信有限公司二零一三年六月目录前言 (3)第一章总则 (4)第二章入户装维操作规范 (4)第一节基本要求 (4)第二节 xDSL接入方式 (5)第三节 LAN接入方式 (8)第四节 FTTH接入方式 (8)第五节安全操作要求 (12)第三章入户装维服务规范 (13)第一节素质及仪容仪表要求 (13)第二节行为要求 (14)第三节入户服务语言规范示例 (16)前言随着中国联通“宽带普及提速工程”的推进，提高宽带入户装维服务水平已成为增强公司竞争力的重要举措，为深入落实宽带服务承诺，持续提升宽带服务质量和客户感知，保障集团宽带业务发展，特制定本规范。
本规范明确了公众宽带业务在客户端入户装维时的施工操作和装维人员服务行为的具体要求，各省应根据本省的实际情况，以本规范为基准，制定完善实施细则，确保各项要求的有效执行。
本规范的解释和修改权属中国联合网络通信有限公司网络分公司运行维护部。
第一章总则1.1 本规范适用范围本规范适用于中国联通公众客户有线接入终端的装机、拆机、移机、修障等服务保障工作。
目前宽带业务在客户端涉及的入户作业主要有：引入线路敷设、客户端终端设备安装、开通调测及客户现场指导、故障处理。
1.2 入户装维工作范围(1) 对于铜缆接入（含PON＋xDSL/LAN），客户端装维服务人员的工作范围包括最后一个分线盒/LAN交换机到用户端的线缆及设施的安装和维护以及交接箱跳线。
(2) 对于FTTH 光缆接入，客户端装维服务人员的工作范围原则上包括最后一个光分纤盒到用户端的线缆及设施的安装和维护。
第二章入户装维操作规范第一节基本要求2.1.1 在客户端设备安装时，要尽可能满足客户的合理要求，包括终端的安装位置，网线、电话线、电源线的布放等，当客户的要求可能影响到业务质量或存在安全隐患时，应向客户做出详尽的说明并给出合理建议。
2.1.2 基于铜缆的传统业务装维人员应携带的工器具：打线刀、电钻、榔头、剥线器具、螺丝刀、语音分离器、铜线钉固卡扣、RJ45和RJ11接头及压线钳、对线器、xDSL测试仪、万用表、笔记本电脑等。
光纤传感器调试步骤【附图】
光纤传感器的基本工作原理是将来自光源的光信号经过光纤送入调制器，使待测参数与进入调制区的光相互作用后，导致光的光学性质（如光的强度、波长、频率、相位、偏振态等）发生变化，成为被调制的信号源，在经过光纤送入光探测器，经解调后，获得被测参数光纤传感器使用非常简单，仅仅需要执行以下四个步骤：（1) 插入感温光缆必须正确插入感温光缆的连接头到设备中。
感温光缆连接头类型为FC/APC。
插入光缆插头时，请注意将插头上的突起对准插孔的凹坑，然后再拎紧螺纹，如下图所示：当连接器从适配器上取下时，请将保护帽盖上，避免灰尘进入，影响系统性能。
（2) 设备上电上电前，先连接好键盘、鼠标、VGA显示器。
电源要求：交流220V, 50Hz连接电源线到电源插座。
.连接电源后，系统自动开机并运行程序。
（3) 等待系统自检完成设备上电后，软件自动加载并运行。
软件运行后自动开始检测，检测过程中在状态栏中显示：系统自检…，自检完毕后显示：正常采集（4) 查看光缆温度和光谱切换到温度曲线图，查看光缆的实时温度。
切换到光谱曲线图，查看光缆的光谱信号。
1 软件操作3.1 软件主界面3.2 启动采集点击菜单“系统|开始采集”，或点击工具栏中的“开始采集”按钮。
可以通过设置“应用参数”，设置成软件启动后自动进行采集。
3.3 停止采集点击菜单“系统|停止采集”，或点击工具栏中的“停止采集”按钮。
3.4 状态栏信息第1栏：显示系统的当前工作状态。
系统自检时显示：系统自检…正常工作是显示：正常采集第2栏：显示当前正在采集的通道号和采集时间第3栏：调试信息3.5 光谱曲线在通道下拉框中选择通道号，在曲线类型下拉框中选择“光谱曲线”：光谱曲线图中有三条曲线：红色曲线：斯托克斯信号曲线；蓝色曲线：反斯托克斯信号曲线；绿色曲线：反斯托克斯/斯托克斯的比值曲线；纵坐标为信号强度，电压值；横坐标为测量位置点。
前面250点左右为设备内部光纤的信号，后面的为测量光纤的信号。
浅谈GPON设备的应用及调测
的 问题 ，并 且 远端 替换 之后 ，在 主 干铜 缆 中节省 下 的铜缆 应可 解决 近 端用 户 的接入 ；③ 优先 替 换原 有
用 户较 少 、新增 用 户较 多 区域 的铜 缆 。 总之 ，由于对 光缆 物理 网缺乏 建设 经验 ，以上 观点仅 供参 考 ，随着 电信技 术 的不 断发 展 、工程 经 验 的不 断积 累 ，必 将寻 找 到一条 符 合我 国实 际情 况
ｌ ６个 Ｏ Ｕ。Ｇ Ｏ Ｎ Ｐ Ｎ组 网方 案 如 图 １ 示 。 所
提供 了依 据 。数 据 规 划 包 括 ：Ｏ Ｕ 设 备 安 放 的 具 Ｎ
体位 置 （ 区名 称 、楼 号 、楼 栋 单 元 号 ） Ｌ 小 ，Ｏ Ｔ外
层 ＶＡ Ｌ Ｎ、Ｏ Ｔ内层 Ｖ Ａ Ｌ Ｌ Ｎ、Ｏ Ｔ管理 Ｖ Ａ Ｌ Ｌ Ｎ、Ｏ Ｔ Ｌ
１ 增加 Ｄ Ａ 模 板 和 线 路 模 板 ，将 宽 带 用 户 ． Ｂ
中国铁通锦州分公司 工程师，１１０ 辽宁锦州 ２００ 收稿 日期 ： ００ ６３ ２ １￣ — ０
Ｔ Ｏ Ｔ和 Ｄ Ａ模 板 绑 定 ，添 加 Ｇ Ｍ 端 口。设 置 ＣＮ Ｂ Ｅ
映射关 系 ，把 Ｏ Ｕ 的管 理 Ｖ Ａ 和 业 务 Ｖ Ａ Ｎ ＬＮ Ｌ Ｎ添 的、简单 适用 的光 缆 物理 网建 设道 路 。
考
文
献
［ ］ 刘 景云 ， １ 尹卫兵 ． 光纤 接入网 的建设 ［ ］ Ｊ ．中国电信建 ［ ］ 中国邮 电电信 总局 ．关 于接入 网发 展 建设 实施 意 见 ２ ［］ Ｊ．电信技术 ，９ ８ ２ ：０ １９ （ ）３ ． ［ ］ 周起 河． ３ 中国用 户接 入 网发展 建设策 略 ［ ］ 中国电信 Ｊ．
【分析】摩托罗拉基站开通调测及常见故障处理之八
【关键字】分析第六章 MOTOROLA基站常见告警分析及维护流程排除基站硬件毛病，消除基站告警是作为基站维护及优化人员的经常性的工作。
基站硬件的完好率、毛病排除的及时于否将直接影响到整个网络的运行质量。
本章列出了MOTOROLA基站维护中常见的30种告警，并对毛病原因及排除毛病方法做了简单介绍。
另外本章还就基站维护过程中常用的操作介绍了维护流程。
可作为基站维护人员的操作维护手册。
第一节常见告警分析及处理方法MOTOROLA基站的告警按毛病设备可分为三类：设备告警、内部告警、外部告警。
它们的告警格式相同，为：[告警类型]/[设备] [ID] [告警号] [清除类型] [序号]（十六进制）[告警描述]下面分别就这三类告警介绍常见告警的分析及处理方法。
一、设备告警设备告警的告警设备一般为基站的主要器件，它的告警类型就是它的设备类型。
1．DRI [12] ：信道编码器丢失了与TRAU帧的同步。
MSI [9] ：TRAU帧同步丢失。
以上两告警相伴发生，属于RXCDR与MSC的同步出现问题，与基站硬件关系不大。
2．DRI [17] ：信道编码器内部信息出错。
此告警是间歇性告警，可自清除。
但应检查是否同时出现DRI [254]硬件失败告警。
有可能是DRI的CCDSP（0-7）毛病，检测更换DRIM。
3．DRI [30] ：信道意外的初始化。
此告警有可能是DRIX或光纤低效，须要更换DRIX或更改设置。
4．DRI [40-47] ：0-7时隙信道编码器失败。
IN-CELL基站出现此告警，可能是DRIM中的时隙信道编码器毛病。
如在同一个DRI 上常出现此告警，则要更换DRIM。
M-CELL基站如常出现此类告警，则应更换TCU900。
5．DRI [51] ：基带跳频TDM链路错误。
此告警有几种可能性：TDM-Highway BUS或KSW可能有问题。
DRIM的FEP，CCDSP可能有问题。
此告警须在现场具体测试分析。
OTN PTN调测介绍
率，使后续无法扩容； 调测过程中要考虑功率补偿量Offset； 网管查询光功率与仪表测试光功率相差应在1dB以内。
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 8
目录
波分设备调测介绍
调测步骤 注意事项
PTN设备调测介绍
调测步骤 注意事项
Huawei Confi准
项目名称 地线
电源
标准与要求 （1）地线连接方法符合标准 （2）地线路由及绑扎工艺符合要求 （3）设备保护地阻值小于1Ω （1）设备内部电源布线无接地现象 （2）电源线的路由及布放整齐 （3）直流电源线的接头符合要求 （4）直流馈电线的绝缘电阻值符合要求
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 6
波分系统受限因素
接收光功率
接收功率需要控制在要求范围之内，最好能设置在要求范围的中 心值，以便有足够的冗余。
OSNR
OSNR直接影响系统性能。和放大器单波输入光功率和传输级数 有关。放大器输入功率越低，OSNR降低越快。在工程上要确保实际 的信噪比应大于设计信噪比。
Page 10
PTN系统调测流程
创建网络拓朴 带内DCN调测 功能调测
测试ETH/ATM/CES业务的连通性
保护调测
测试APS/FRR/LMSP等
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
Page 11
PTN设备调测注意事项
1. 测试用的仪表要进行校准，有接地要求的仪表要良好接地； 2. 测试用的附件（包括尾纤、法兰盘等）引入的误差要计算在测量值内； 3. 系统调测过程中需进行光纤清洁，清洁时必须使用专用的光纤清洁工具，尾纤接
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图11同纤传输信号时波分复用单元对外连接示意
仪器与工具
编制
RA-1082
审核
RA-1082
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
直放站通电测试
控制要点
图示
二、直放站通电测试
1、在直放站通电测试前，检查安装时的所有连接，确保连接无误。检查完毕后，直放站方可通电投入使用。
3)联机
点击图13中的“联机”按钮进行联机操作，成功后会返回“联机OK”提示，否则应检查是否初始化还未完成，是否电缆连接出现问题。
注意：根据当前是在近端机，还是在远端机处进行联机，则相应在近端机或远端机参数界面上联机。
1、确保联机所用的硬件没有故障
2、软件选择正确
3、串口选择正确
图13串口设置界面
仪器与工具
2、在完成直放站的安装与连接后，将交流电源插头插入AC220V供电插座（设备内部电源模块的开关已经打开，一旦接入交流供电，则设备开始工作）。
3、初始化指示：系统上电后，待初始化完毕（用时约15~60S），监控主板上的绿色指示灯L3开始闪动时，即可进行本地联机操作。
确保直放站接地良好。
图12远端机监控主板指示灯示意图
测试项目
直放站的系统调试
控制要点
图示
四、系统联机调试
在完成直放机的安装与连接后，接上便携电脑，接入交流供电电源后，待监控系统初始化完毕便可开机调试。
上行输出噪声电平可能会对基站的灵敏度有影响，应控制在设计允许范围之内（不同的运营区域有不同的要求）。
仪器与工具
1、笔记本电脑；2、频谱仪；3、衰减器；4、射频电缆线；5、转接头。
RA-1082
审核
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
常见故障排除
控制要点
图示
六、常见故障以及排除办法
⑴近端或远端收无光
出现此现象的原因是接收到的光功率过低，引起告警，常见原因及排除方法如下：
检查光纤上下行是否接反（这是最常见的低级错误！）；
尾纤是否损坏（损坏后会导致光衰减很大）；
1、笔记本电脑；2、频谱仪；3、衰减器；4、射频电缆线；5、转接头。
编制
RA-1082
审核
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
直放站的系统调试
控制要点
图示
4)近端、远端互相操作
在近端机联机，可对远端机操作；反之，在远端机联机也可以对近端机操作。在中继端机参数界面上方点击“ ”按钮，可切换至此台远端机，对远端机的工作参数进行设置或读取；在远端机参数界面上方点击“ ”按键，可切换至中继端机的参数界面，对中继端机的工作参数进行设置或读取。
中继端机和远端机分别有各自的工作参数栏，调节ATT值即调节直放站的上下行增益。
⑴调节上行ATT值，使主机上行底噪符合要求，避免对基站造成干扰
⑵调节下行ATT值，使主机下行输出符合设计指标，并使下行工作在线性状态下
⑶在以上两个值符合要求的前提下，使上下行增益平衡，即上下行增益差值≤5（通常下行增益＞上行增益）
输入电平限制（非损坏）：下行≤10dBm；
最大输入电平（正常运行）：下行≤0dBm；
建议正常输入电平：下行≈-10dBm
插拔连接设备的调测电缆头时，设备应处于关机状态
仪器与工具
1、频谱仪；2、衰减器；3、射频电缆线；4、转接头。
编制
RA-1082
审核
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
编制
RA-1082
审核
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
直放站的系统调试
控制要点
图示
五、联机调试步骤：
1)设备上电，系统初始化。
待监控系统初始化完毕，便可使用本地调测软件对直放机进行调试。
2)软件启动
打开台式或便携电脑，启动Windows操作系统。启动RA-1082本地调测软件，在联机方式选择界面选择“本地联机”，单击确定；在串口设置界面选择当前联机所使用的串口，单击确定
上行ATT衰减过大；
正确使用光功率计
仪器与工具
1、光功率计
编制
RA-1082
审核
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
常见故障排除
控制要点
图示
⑷直放站其他参数一切正常，但输出功率低：
图1光纤直放站系统组成
图2中继端机组成
仪器与工具
编制
RA-1082
审核
RA-1082
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
直放站的连接
控制要点
图示
3、中继端电缆连接：
⑴主单元，见图3：
1）与接口单元连接：
DOWN RF OUT：SMA头，与接口单元的DOWN RF IN口相连接，依次可与4个接口单元相连接。
图3主单元面板图
仪器与工具
编制
RA-1082
审核
RA-1082
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
直放站的连接
控制要点
图示
⑵接口单元，见图4：
1）与接口单元连接：
DOWN RF IN：SMA头，与主单元的DOWN RF OUT口相连接。
UP RF OUT：SMA头，与主单元的UP RF IN口相连接。
注意：从中继端联机时，不能对远端机的设备编号进行修改；
当一台中继端连接多台远端时，不同的远端必须设置不同的“远端机设备编号”，否则中继端与远端之间无法切换，数值在规定的范围内可以任意设置，只要近端和远端都设置了相同的值即可，如图14、15。
5)工作状态查询
联机成功后，查询设备有无故障告警。如无告警则可转入下一步调试；如有告警，查询故障点，进行维修。
仪器与工具
编制
RA-1082
审核
RA-1082
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
直放站的系统调试
控制要点
图示
三、检测施主天线端口接收信号：
1、施主小区PN电平小于0dBm，以免设备前级放大器饱和
2、施主小区PN电平不能过小，以免远端机输出功率无法达到指标要求
调测之前请注意以下事项：
UP RF IN：SMA头，与接口单元的UP RF OUT口相连接，依次可与4个接口单元相连接。
2）测试口：
用于检测上、下行通路的采样信号（耦合度：15dB）。TEST UP-DIV：SMA头，上行分集通路的功率检测口。
TEST UP-M：SMA头，上行主通路的功率检测口。
TEST DOWN：SMA头，下行输入功率检测口。
批准
直放站开通调测作业指导书
测试项目
直放站的连接
控制要点
图示
5、中继端与远端机之间的连接。
⑴上下行分开传输（即有两根光纤），见图9：
说明：光缆的长度不能超过20km
图9中继端与远端机连接示意图
仪器与工具
编制
RA-1082
审核
RA-1082
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
2）与远端机连接：
DOWN OP OUT：下行光输出口，FC/PC接头，通过光缆与远端机的FIBER IN口相连接。
UPOP IN：上行光输入口，FC/PC接头，通过光缆与远端机的FIBER OUT口相连接。
3）指示灯：
MON：绿色LED，指示上行光路工作状态。当上行光路正常时灯亮；不正常时灯灭。
注：MON灯亮只能证明光路的接法是正确的，实际输入UP OP IN接口的光功率以实际测量值为准，并且应大于-7dBm
3）与无线MODEM连接：
MODEM：SMA头，与监控单元的MODEM口相连接。
4）与CDMA基站的连接：
TX/RX0：N头，与基站TX/RX0口（即上下行主通路）的基站耦合器相接。
RX1：N头，与基站RX1口（即分集口）的基站耦合器相接。
注：RX1接口在大部分的应用中都不会使用。
TX/RX0端口的信号必须是同时连接基站的上行、下行端口。不同的基站上下行的端口设置不同，有的基站是上下行分路；有的是上下行和路，并带分集；有的是下行载波分路输出，并相互为上行分集。因此在连接的时候要确认基站的上下型配置，正确连接，否则会出现覆盖区域无法拨打电话的现象。
图4接口单元面板图
仪器与工具
编制
RA-1082
审核
RA-1082
泰联
电讯
标记
处数
更改文件号
签名
日期
批准
直放站开通调测作业指导书
测试项目
直放站的连接
控制要点
图示
⑶监控单元，见图5：
MODEM：SMA头，与主单元的MODEM口相连接。
ALARM：红色LED，中继端机故障告警指示。
