电梯安装施工组织设计方案教学文稿
电梯施工组织设计方案
电梯施工组织设计方案一、引言电梯施工组织设计方案是为了确保电梯施工工作的顺利进行，保证施工过程中的安全和高效。
本文将详细介绍电梯施工组织设计方案的内容和要求。
二、项目概述本项目为某大型商业综合体的电梯安装工程，包括电梯井的施工、电梯设备的安装和调试等工作。
项目总工期为6个月，总共涉及10部电梯的施工。
三、施工组织设计方案的目标1. 确保施工过程中的安全性：制定详细的施工方案，包括施工工序、安全措施和应急预案等，确保施工过程中没有发生任何安全事故。
2. 提高施工效率：合理安排施工进度，优化施工流程，确保施工进度的紧凑和高效。
3. 保证施工质量：严格按照像关标准和规范进行施工，确保电梯设备的安装和调试质量达到标准要求。
四、施工组织设计方案的内容1. 施工方案1.1 项目组织架构：明确项目组织结构，包括项目经理、施工队长、技术人员等岗位职责和权限。
1.2 施工进度计划：编制详细的施工进度计划，包括各个工序的开始和结束时间，以及关键节点的控制措施。
1.3 施工工序：详细描述电梯施工的各个工序，包括电梯井的施工、电梯设备的安装和调试等。
1.4 安全措施：制定详细的安全措施，包括施工现场的安全防护、施工人员的安全培训和安全意识教育等。
1.5 应急预案：制定应急预案，包括火灾、事故等紧急情况的处理措施和应急联系人等。
2. 施工质量控制2.1 施工材料：选择符合标准要求的电梯设备和施工材料，确保施工质量。
2.2 施工工艺：制定详细的施工工艺，包括电梯井的施工工艺、电梯设备的安装工艺和调试工艺等。
2.3 质量检查：设立专门的质量检查人员，对施工过程中的每一个环节进行质量检查，确保施工质量符合标准要求。
3. 施工安全管理3.1 施工现场管理：建立施工现场管理制度，包括施工现场的布置、施工人员的进出管理、施工设备的使用和维护等。
3.2 安全培训：组织施工人员进行安全培训，提高施工人员的安全意识和操作技能。
3.3 安全防护设施：设置必要的安全防护设施，包括安全帽、安全绳等，确保施工人员的人身安全。
电梯施工安装方案范文
电梯施工安装方案一、介绍电梯是现代化建筑中必不可少的设备，是连接建筑不同部分的桥梁。
安全、稳定的电梯安装方案是确保建筑运作的关键。
因此，在电梯施工安装过程中，必须遵循严谨的标准和规定，以确保电梯在使用中能够安全、及时、高效地运作。
本文档描述了电梯施工安装方案的基本流程和方法。
二、准备工作在进行电梯施工安装前，应先完成以下准备工作：1.征得建筑业主同意。
在进行电梯施工安装前，必须得到建筑业主的许可，并遵守当地政府和建筑法律法规的所有规定。
2.安全评估和风险分析。
在进行电梯安装前，应进行全面的安全评估和风险分析，以确保电梯在使用过程中不存在严重的安全风险。
3.绘制电梯施工图纸。
为了确保电梯施工顺利进行，应按照标准要求制定详细的电梯施工图纸，涵盖电梯安装所有细节。
4.购买电梯。
在确保安全评估通过的前提下，应购买符合标准的电梯。
5.确定电梯安装位置和工期。
在电梯施工安装前，应根据建筑设计图纸和电梯施工图纸，确定电梯的安装位置和工期，并确保施工不会影响建筑的其他部分。
三、电梯施工安装电梯施工安装分为以下步骤：1. 安装井道在安装电梯前，应先安装井道。
井道是电梯运行空间的基础，必须确保井道的稳定性和安全性。
井道的构造必须按照标准和建筑法规要求的操作进行。
2. 安装电梯轿厢安装电梯轿厢时，应按照电梯施工图纸安装轿厢的底部和顶部导轨，随后安装轿厢门和门套。
在安装轿厢的过程中，轿厢应该保持水平，以确保电梯的顺畅运行。
3. 安装驱动系统和控制系统安装驱动系统和控制系统是电梯安装的最重要的步骤之一，应遵守标准要求和制定的电梯施工图纸。
驱动系统和控制系统的安装要求精确，安装质量必须完美，以确保电梯在使用过程中可靠性和舒适性。
4. 安装安全装置在安装电梯时，必须安装适当的安全装置。
安全装置通常包括限速器、缓冲器、安全钳、挡板等，以确保电梯在运行过程中的安全性。
5. 安装电气设备和照明在完成基本安装后，应安装电气设备和照明系统。
电梯施工组织设计方案
电梯施工组织设计方案一、引言电梯施工组织设计方案是为了确保电梯施工工作的安全、高效进行而制定的一份计划。
本文将详细阐述电梯施工组织设计方案的具体内容，并提供相关数据和信息支持。
二、项目背景1. 项目概述本项目是位于某商业大厦的电梯施工工程，共涉及4部电梯的安装和调试工作。
项目总工期为6个月，预计施工开始日期为2022年3月1日。
2. 目标和目的本项目的目标是按时、按质、按量完成电梯施工工程，确保电梯的安全使用。
为此，我们制定了以下具体目的：- 制定详细的施工计划，确保施工进度的合理安排；- 确保施工现场的安全，采取必要的安全措施和防护措施；- 保证施工质量，按照相关标准和规范进行施工；- 提供必要的人力、物力和技术支持，确保施工工作的顺利进行。
三、施工组织设计方案1. 施工组织结构本项目的施工组织结构由项目经理、施工队长、技术员、安全员和施工工人等组成。
项目经理负责整个项目的管理和协调，施工队长负责具体施工工作的组织和指导。
2. 施工进度计划根据项目工期和施工任务的复杂程度，我们制定了详细的施工进度计划。
具体计划如下：- 第1个月：进行施工准备工作，包括现场勘察、施工材料采购等；- 第2个月至第4个月：进行电梯的安装工作，包括轿厢、导轨、门等的安装；- 第5个月：进行电梯的调试和试运行工作；- 第6个月：完成电梯的竣工验收和交付工作。
3. 施工安全措施为确保施工现场的安全，我们采取了以下安全措施：- 制定施工安全管理制度，明确责任和权限；- 提供必要的安全防护设施，如安全帽、安全绳等；- 定期进行安全培训，提高施工人员的安全意识；- 检查施工设备和工具的安全性能，确保其正常运行；- 定期进行施工现场安全检查，及时发现和处理安全隐患。
4. 施工质量控制为保证施工质量，我们采取了以下质量控制措施：- 严格按照相关标准和规范进行施工，确保施工质量符合要求；- 对施工过程中的关键节点进行质量检查，及时发现和纠正问题；- 使用符合质量要求的施工材料和设备，确保施工质量可靠；- 对施工人员进行技术培训，提高他们的技术水平和施工质量意识。
电梯加装项目电梯安装部分施工组织设计方案
电梯加装项目电梯安装部分施工组织设计方案施工组织设计方案是电梯加装项目中至关重要的一部分，它对于电梯安装工程的顺利进行起着关键的作用。
本文将针对电梯加装项目中电梯安装部分的施工组织进行详细设计，并提出相应的实施方案。
一、施工组织设计原则1. 安全第一：在电梯安装施工过程中，确保施工人员的人身安全是首要考虑。
所有施工现场必须符合相关安全标准和规范，必要时需配备防护设施和安全设备。
2. 合理高效：施工组织设计要考虑到施工效率，合理安排施工时间和工序，确保施工进度和质量。
3. 合作配合：电梯安装是一个复杂的工程，需要多个参与方的协作。
施工组织设计要确保各参与方之间的良好配合和沟通，形成合力。
4. 环保节能：在电梯安装施工中，要注重环境保护和节能减排，采取相应的措施减少对环境的不良影响。
二、施工组织设计方案1. 前期准备阶段：在施工前期，需要进行详细的项目调研和设计，明确施工的范围、施工工艺和施工任务。
（1）项目调研：对现场条件进行实地勘察，测量并制定详细的平面图和剖面图。
（2）工艺设计：根据调研结果，确定施工工艺路线和施工顺序，并编制详细的工艺流程图。
（3）施工任务划分：根据项目工作量和施工进度要求，合理划分施工任务，确定人员配备和材料供应计划。
2. 施工过程管理：电梯安装施工过程中，需要进行施工现场管理和质量控制，确保施工质量和进度。
（1）施工现场管理：建立施工现场安全管理制度，确保施工现场的安全、整洁和规范，包括人员进出管理、施工设备管理等方面。
（2）质量控制：建立严格的质量控制体系，加强施工过程中的现场巡检和监控，确保施工质量符合相关标准和规范。
（3）技术交底：为施工人员进行技术交底，让他们了解施工方案和要求，并确保施工工序的正确执行。
3. 完工验收阶段：在施工完成后，需要进行电梯的完工验收和相关报备手续。
（1）完工验收：按照相关标准和规范进行电梯的完工验收，包括电梯性能和安全性的检测，确保电梯安装质量符合要求。
电梯安装工程施工组织设计方案范文

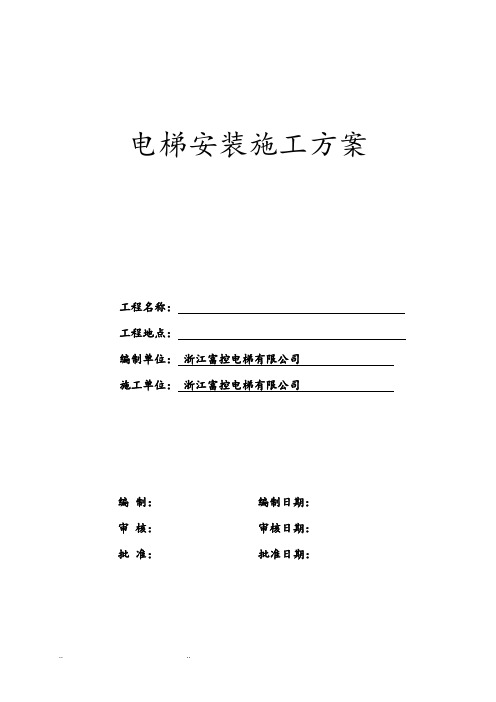

电梯安装施工方案工程名称：工程地点：编制单位：浙江富控电梯有限公司施工单位：浙江富控电梯有限公司编制：编制日期：审核：审核日期：批准：批准日期：目录1 编制依据 (3)1.1 电梯安装尺寸的设计依据 (3)1.2 电梯技术规格的设计依据 (3)1.3 电梯安装质量与安全遵循的依据 (3)1.4 电梯安装依据的工艺文件 (3)1.5 安装单位能力简介 (3)2 工程简况 (3)2.1 工程基本情况 (3)2.2 电梯主要参数 (3)2.3 工程特殊情况说明 (3)3 施工安排 (4)3.1 工程管理的组织机构 (4)3.2 工程目标 (4)3.3 施工协调管理的方法与措施 (4)4 施工准备 (5)4.1 施工准备工作流程 (5)4.2 前期准备 (5)4.3 技术准备 (5)4.4 设备、材料准备 (6)4.5 人员准备 (6)4.6 施工机具准备 (6)4.7 施工进度计划 (8)5 施工方法 (8)5.1 安装工序 (8)5.2 不同电梯采用的不同方法 (8)5.3 各分项工程采用施工方法 (8)5.4 执行的工艺文件 (10)5.5 特殊项目的专项施工方案 (10)5.6 作业条件 (10)5.7 成品保护 (11)6 检验 (11)6.1 分项工程检验 (11)6.2 检验的组织形式 (11)6.3 检验的标准与方法 (11)7 安全管理 (11)7.1 组织机构与职责 (11)7.2 责任人 (12)7.3 安全措施 (12)7.4 规章制度 (12)7.5 安全操作规程 (12)1 编制依据1.1 本安装工程施工方案中电梯安装尺寸与技术规格依据下列文件进行编写，文件包括：a)电梯招标文件；b)建筑施工图，包括：1.2 本安装工程施工方案中电梯质量与安全控制依据下列文件进行编写，文件包括：① GB7588-2003 《电梯制造与安装安全规范》② GB50310-2002 《电梯工程施工质量验收规范》③《特种设备安全监察条例》（国务院549号令）④《电梯监督检验规程》 TSG T7001-2009⑤《电梯安装手册》浙江富控电梯有限公司1.3本工程的3台电梯全部由浙江富控电梯有限公司公司制造，施工方案中的电梯施工方法依据下列文件进行编写，文件包括：①安装工艺手册；②调试手册；③维修保养手册；④总图；⑤机房布置图；⑥井道布置图；⑦部件安装图；⑧电气接线图；⑨电气原理图；2 工程概况2.1 工程基本情况，见表2－1。
电梯工程施工组织设计方案
电梯工程施工组织设计方案1. 引言电梯工程施工组织设计方案是指在电梯项目实施过程中，为了保证施工进度、质量和安全，合理安排工程施工组织和工作流程，制定相关的施工方案和措施。
本文档旨在对电梯工程施工组织设计方案进行详细描述，确保施工过程顺利进行。
2. 项目概述本电梯工程项目位于XX市某大型写字楼内，总共包括5部电梯的安装和相关设备的调试工作。
项目工期为3个月，总预算为XX万元。
施工期间需与楼主业主和相关单位进行密切合作，确保工程进度和质量。
3. 组织机构本项目施工组织机构如下： - 项目经理：负责整个电梯工程施工过程的管理和协调工作。
- 工程师：负责电梯安装和调试的技术指导和监督工作。
- 施工队长：负责组织施工队伍的工作，并协助项目经理完成管理任务。
- 施工人员：按照工作任务进行实际施工工作。
4. 施工方案4.1 材料采购与管理根据施工计划，提前制定材料清单，进行材料采购，并进行合理的材料储存和管理。
确保施工期间能及时供应所需的材料，并避免浪费和损耗。
4.2 设备租赁与管理根据工程需要，租赁所需要的大型设备，如吊车、脚手架等。
严格按照操作规程使用这些设备，确保安全施工，并定期进行设备检查和维护，保证设备正常运行。
4.3 施工流程•第一阶段：进场准备，包括搭建临时工地搭建、施工设备调配等。
•第二阶段：进行电梯井道的施工，包括地基处理、钢结构安装等。
•第三阶段：进行电梯井道内设备的安装，包括电梯轿厢、控制系统等。
•第四阶段：进行电梯调试和试运行，确保电梯的安全性和正常运行。
4.4 安全措施•按照国家相关安全要求，制定安全规章制度和操作规程，确保施工过程中的人员和设备安全。
•进行安全教育和培训，提高施工人员的安全意识和操作技能。
•定期进行安全检查和巡视，及时排除安全隐患。
•建立应急预案，应对可能发生的突发情况。
4.5 质量控制•制定详细的施工标准和质量要求，明确施工工艺和检验方法。
•设置质量检查点，对施工过程进行监督和检查，确保施工质量符合要求。
电梯安装施工方案范文
电梯安装施工方案范文一、项目背景随着城市发展和建筑高度不断提升，电梯的需求日益增加。
作为一种安全、快捷的垂直交通工具，电梯在现代建筑中扮演着重要角色。
因此，电梯安装施工方案显得尤为重要。
二、施工前准备在进行电梯安装施工之前，首先要确保相关手续齐全，包括拿到相关的施工许可证和审批文件。
同时，要对施工现场进行充分的勘察和评估，确保电梯的安装位置符合相关规定和标准。
三、电梯安装流程1.土建准备工作–对施工现场进行平整处理，确保基础坚固–划定电梯井的位置和尺寸2.电梯井施工–安装导轨和支架–设置电梯底坑和顶坑–安装配重块和平衡重3.电梯设备安装–安装电梯主体结构–连接传动系统和控制系统–验证电梯运行情况4.电气系统调试–连接电梯与电源系统–调试电梯的各项功能5.安全检测–对电梯进行全面的安全检测和调试–确保电梯符合相关标准和要求四、施工注意事项1.安全第一–施工人员必须经过专门培训–严格遵守施工安全规定和操作规程2.质量保障–严格按照施工图纸和规范进行施工–定期检查施工质量，保证电梯安装符合要求3.环保要求–施工过程中要注意环保要求，合理利用资源，减少污染五、施工完工验收电梯安装完工后，需进行相应的验收工作，包括电梯的功能测试、安全检测和相关文件的完善。
只有经过验收合格的电梯才能投入正常使用。
六、结语电梯作为现代建筑不可或缺的便捷交通工具，其安装施工至关重要。
只有遵循科学规范的施工方案，严格执行每一个环节，才能保证电梯的安全、可靠运行。
希望本文提供的电梯安装施工方案范文能为相关工作提供参考。
电梯安装施工组织方案(一)
电梯安装施工组织方案（一）引言概述：电梯安装施工组织方案是指在电梯安装施工过程中，为了确保安全、高效地完成工程，必须制定一套详细的组织方案。
本文将重点介绍电梯安装施工组织方案的各个重要环节，包括工程前期准备、施工流程、安全措施、质量控制和施工进度管理。
一、工程前期准备：1. 确定施工组织架构和人员分工：明确项目经理、监理工程师、施工单位等职责，并制定相应的组织表；2. 完善施工方案：制定详细的施工方案，包括安装顺序、施工工艺、设备选型等，并进行审批；3. 确定施工周期和工程进度：根据项目要求和施工现场条件，制定合理的施工周期，并制定详细的工程进度计划；4. 确保施工材料供应：及时与材料供应商联系，确保施工所需材料的供应，避免延期施工。
二、施工流程：1. 地基处理：根据设计要求和地基情况，进行地基处理，确保地基的稳固性；2. 安装立柱和导轨：按照设计要求，安装电梯立柱和导轨，并确保垂直度和水平度的准确控制；3. 安装电梯井道：按照施工方案，进行井道构筑物的安装，包括井道壁板、井道门等；4. 安装电梯机房和配套设备：根据设计要求，安装电梯机房和配套设备，如电梯主机、门机等；5. 进行电气布线和调试：进行电气布线工作，并对电梯进行调试，确保其正常运行。
三、安全措施：1. 制定施工安全计划：建立详细的施工安全计划，并进行必要的安全培训，确保工作人员的安全意识和操作规范；2. 设置安全防护设施：在施工现场设置必要的安全警示标志、防护栏杆等设施，避免人员误入危险区域；3. 保护施工工地周边环境：采取相应的措施，保护周边环境的安全和整洁；4. 定期进行安全检查：定期对施工现场进行安全检查，及时发现并排除安全隐患；5. 做好紧急救援准备：配备必要的急救设备和人员，制定应急救援预案，以应对突发情况。
四、质量控制：1. 加强施工质量管理：建立施工质量管理制度，明确施工质量责任和检验标准；2. 定期进行质量检查：按照施工质量管理制度，定期对施工过程进行质量抽查和检测，并记录检查结果；3. 及时整改质量问题：对发现的质量问题，及时采取整改措施，并记录整改过程和结果；4. 建立质量档案：建立全面的质量档案，包括设计文件、施工记录、质量检验报告等，以备后续审查和维护；5. 进行工程竣工验收：根据相关规范和要求，进行工程的竣工验收，并出具相应的验收报告。
电梯施工组织设计方案
电梯施工组织设计方案一、项目概述本文档旨在为电梯施工组织设计方案提供详细的内容和数据，确保施工过程的顺利进行。
本项目为某住宅小区的电梯安装工程，包括电梯设备的安装、调试和验收等工作。
二、施工组织设计1. 施工目标和原则本项目的施工目标是按照像关法规和标准，确保电梯设备的安全性、可靠性和使用寿命。
施工原则包括合理安排施工进度，确保施工质量，保障施工安全。
2. 施工组织机构（1）项目经理：负责项目的整体管理和协调工作，包括施工进度控制、质量控制等。
（2）施工队长：负责具体的施工工作安排和指导，协调各工种之间的合作。
（3）安全员：负责施工现场的安全管理，确保施工过程中的安全。
（4）技术员：负责施工过程中的技术指导和质量控制。
3. 施工进度计划根据项目的具体情况，制定详细的施工进度计划，包括各个施工阶段的时间安排和关键节点的控制。
确保施工进度的合理安排，避免延误。
4. 施工现场管理（1）施工现场布置：根据施工需要，合理布置施工现场，确保施工过程的顺利进行。
（2）施工现场安全：制定详细的施工安全管理方案，包括安全设施的设置、安全教育和培训等，确保施工现场的安全。
（3）施工现场卫生：定期清理施工现场，保持施工现场的整洁和卫生。
5. 施工质量控制（1）施工材料：选择符合国家标准的电梯设备和相关材料，确保施工质量。
（2）施工工艺：根据相关规范和标准，制定详细的施工工艺流程，确保施工质量。
（3）施工质检：制定详细的施工质量检查计划，对施工过程中的关键节点进行质量检查和验收。
6. 施工安全措施（1）施工现场安全：设置明显的安全警示标志，保证施工现场的安全。
（2）施工人员安全：制定详细的施工安全操作规程，对施工人员进行安全教育和培训。
（3）施工设备安全：对施工过程中使用的设备进行定期检查和维护，确保施工设备的安全性。
7. 施工质量验收根据相关规范和标准，对施工过程中的关键节点进行质量验收，确保施工质量符合要求。
包括电梯设备的安装质量、调试质量等。
电梯施工组织设计方案
电梯施工组织设计方案引言概述：电梯施工是一个复杂而重要的工程，需要精确的组织和规划。本文将介绍电梯施工组织设计方案的五个部分，包括施工前准备、施工过程、安全措施、施工人员管理和质量控制。
一、施工前准备：1.1 项目调研：了解项目需求和施工环境，包括电梯类型、楼层高度、施工时间等。
1.2 材料准备：根据项目需求，准备所需的电梯零部件、工具和设备。1.3 人员组织：确定施工团队成员，包括项目经理、技术人员和施工工人，并安排他们的工作职责和工作时间表。
二、施工过程：2.1 安装电梯井道：根据设计图纸，按照施工要求进行井道的施工，包括基础施工、井道墙体搭建和井道顶部封闭。
2.2 安装电梯轿厢：按照电梯制造商提供的安装指南，进行轿厢的组装和安装，包括安装轿厢壁板、门套和操作面板等。
2.3 安装电梯机房：根据电梯机房设计要求，进行机房的搭建和设备安装，包括电梯控制系统、电气设备和通风系统等。
三、安全措施：3.1 安全培训：在施工前，对施工人员进行必要的安全培训，包括电梯施工安全规范、紧急情况处理和防护措施等。3.2 安全设施：在施工现场设置必要的安全设施，包括防护栏杆、安全警示标识和紧急停电开关等。
3.3 安全监测：在施工过程中，定期进行安全监测和检查，确保施工符合安全标准，并及时采取纠正措施。
四、施工人员管理：4.1 工作安排：根据施工进度和工作量，合理安排施工人员的工作任务和工作时间表。
4.2 协调配合：加强施工人员之间的沟通和协调，确保施工进度和质量的控制。
4.3 奖惩机制：建立合理的奖惩机制，激励施工人员的积极性和责任心，同时对违规行为进行惩罚。
五、质量控制：5.1 施工验收：在施工完成后，进行电梯的验收工作，包括安全性能、运行稳定性和外观质量等方面的检查。
5.2 质量监督：建立质量监督体系，定期进行质量检查和评估，确保施工质量符合相关标准和要求。
5.3 故障维修：建立电梯故障维修机制，及时处理电梯故障，并进行记录和分析，以提高电梯的可靠性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档 精品文档 电梯安装施工方案
目 录 一、 编制依据 二、 工程概况 三、 施工准备 四、 电梯基础施工 五、 电梯的安装与拆除 六、 电梯附着 七、 施工技术资料准备 八、 安全文明施工 精品文档
精品文档 一、编制依据 1、施工升降机安全规则 2、建筑机械使用安全技术规程 3、手册施工 二、工程概况 该斜拉桥总高度为66m，地上全现浇结构，地震设防烈度为8度。为满足现场施工人员上下，该项目决定在现场安装一台SCD200/200电梯，电梯总高69米，塔吊电梯基础为混凝土板式基础 三、施工准备 1、对电梯在现场进行准确确定位 2、SCD200/200电梯基础制作，基础混凝土强度等级C20，待强度达到80%以后进行电梯安装 3、电梯专用电箱，为了满足电梯正常工作，必须配用专用电箱，并根据电梯的定位对电梯电箱合理布置，电梯专用电箱距电梯不得大于5米，电梯正常工作所需要电容量为40KW 4、准备场地，便于电梯部件的摆入和入场选位 5、对架空输电线或通讯线架设防护设置 6、单独埋设一组地线，与固定支脚边缘焊接，接地电阻小于4欧姆。地线做法如下：用3根φ33长1.5-1.8米钢管制作成1.2米等边三角形垂直打到地下，用50×5的镀锌精品文档 精品文档 扁钢将三根钢管焊接连在一起，然后将扁钢焊接在电梯底架上 四、电梯基础施工 1、地基处理 根据塔柱上电梯附着预埋件的高程，确定电梯基础混凝土底高，将基底回填土填平夯实，满足地基承载力不小于150KPa 2、根据附图对电梯基础在现场进行定位 3、电梯基础为混凝土板，基础高度为400mm，基础尺寸4000mm×3400mm。混凝土板为钢筋砼，在基础内有60mm×60mm×60mm方孔6个，300mm×300mm×250mm方孔6个，预留孔进行二次混凝土浇筑。在混凝土强度达到70%以上时，经验收合格后方能安装电梯。 4、绑扎电梯基础钢筋，此工序做好过程控制，施工记录，质量验收 5、基础混凝土模板安装应牢固，接缝平整、紧密，浇注C20的砼应振捣密实 6、对电梯基础进行冬季养护，留置试块并做好砼强度报告 精品文档
精品文档 电梯基础布置图8钢筋网均布250*250网格60*60*60预埋孔
素土夯实地强度0.15MPa20#混凝土机座预埋螺栓6-300*300*250方孔灌注30#速凝砼
6- 20*1200加强钢筋
斜拉桥下塔柱边线精品文档
精品文档 第2道第1道
第3道第4道第5道第6道第7道
附墙节点图 精品文档
精品文档 斜拉桥塔柱
电梯基础砼电梯中心线电梯笼电梯笼
电梯附墙简图 精品文档
精品文档 五、外用施工电梯的安装和拆除 电梯的基本性能 SCD200/200电梯额定载重量2000Kg，额定乘员24人，最大提升高度200米，额定起升速度36m/min，电动机连续负载功率为2×7.5kw
（一）安装步骤及要求 1、左侧面对外笼门的外笼底盘是两节标准节连在一起的，且左吊笼也装在两节标准节上，吊笼底架与外笼底盘用螺栓连接成为一体（安装就位后立即拆下），以方便运输和安装，具体安装方法如下：用塔吊将左外笼、吊笼及所带两节标准节，吊装与升降机基础上，使外笼底盘上各螺栓对准基础上每个相对的预留孔，并使升降机对建筑载体的一面与墙体平行
2、右外笼及吊笼吊装前，应将右吊笼内两个电动机的制动器拉手撬松，并用垫块垫实，使该吊笼两个齿轮能与齿条滚动齿合，吊装时应缓缓放下，将吊笼吊入导轨架立柱，吊笼就位后将制动器复为，用M20×130螺栓将左右外笼底盘结合处连接拧紧，并及时拆下左右笼与底盘的连接螺栓。释放右吊笼各滚轮的螺栓，转动偏心轴调整滚动轮与导轨架立柱的间隙，调整后锁紧。然后释放传动板上及防坠安全器底板上的背轮，用专用的扳手转动偏心套调整背轮与齿条间精品文档 精品文档 隙，调整后锁紧。齿轮齿合间隙为0.2—0.5，背轮与齿条背后的间隙为0.5，各滚轮与导轨架立柱的间隙为0.5
3、用经纬仪测量标准节的垂直度，保证其垂直度小于两节标准节高度的1/1000，调整时可用一些不同厚度的铁片垫入外笼底盘与基础之间进行调整。调整完毕后，用混凝土将地脚螺栓浇筑在基础面的预留孔内，待混凝土达到强度后将地脚螺栓紧固
4、安装检查电缆及电气装置 电缆安装：供电电源箱距升降机应在5米以内，为保证供电质量，即满载运行中电压波动在380±5%的范围之内，所以引入电源截面积不应小于3×25+2×10mm2
安装时：将引入电源电缆从供电电源箱接入升降机电源箱内，升降机电缆以自由状态盘入电缆筒内，不得扭扣、打结，电缆筒应固定在外笼底盘上，挑线架正下方
电气装置的检查：电气装置在升降机出厂前已安装完毕，因此在升降机安装完毕后应做好如下检查：
升降机结构、电机和电气设备的金属外壳均应良好，接地电阻不得超过4Ω
用兆欧表测量电动机及电气元件对地绝缘电阻不小于1MΩ 精品文档 精品文档 检查各安全控制开关，分别触动各个门上的联琐开关、松绳开关、上下限位开关、极限开关，每次触动时吊笼应不能运行
校核电动机接线，吊笼上下运行方向应与操作盒上所示一致
电气检查完毕后，升降机可进入安装工况 注意：带对重的升降机安装时，因不挂对重，所以应将松绳保护开关琐住
5、吊杆安装 先将推力轴承加润滑油后装在吊杆底部。将吊杆放入吊笼顶部的安装孔内。在吊笼内将向心轴承安装在安装孔内，加压垫并用螺栓固定。当吊杆不使用时，应将吊钩钩住吊笼顶部的吊点使其固定 6、安装导轨架 将标准节立柱两端接头处齿条连接处檫拭干净，并加入少量润滑油。打开一扇吊笼顶部护身栏，将吊杆的吊钩放至地面，用标准节吊具钩牢一节标准节（注意：标准节带锥套的一端向下）。摇动摇把，将标准节吊至吊笼顶部放稳。（注意：不要摘下吊钩应绷紧）关上护身栏启动升降机，当吊笼开至接近导轨架顶部时，应点动行驶，直至吊笼顶部距导轨顶部件0.5米左右时停止。用吊杆吊起标准节，对准导轨架精品文档 精品文档 上端的主管和齿条的锁孔放稳，用螺栓紧固，摘除吊钩、吊具。若现场配有起重设备可在地面先将四节标准节连接在一起，一次直接吊接于导轨架顶部后用螺栓紧固 7、安装附墙架 附墙座与建筑物连接承载力不小于40KN。附墙座和建筑物连接方法，见使用说明书中所示。将前杆用U型螺栓固定于标准节方框上，将附墙后座用穿墙螺栓固定于建筑物的相应位置上。用吊杆吊起中架、后架、后杆（组合成一体），将其安装于建筑物与导轨架之间。通过调整后架和后杆校正导轨的垂直度，调整完将扣瓦紧固。用调整杆将后架一边与后杆另一斜拉锁紧，调整完将扣瓦紧固。从地面起每隔9米安装一套附墙架。最大高度时，最上面一处附墙架以外悬出高度不得大于7.5米 8、安装对重 9、安装天轮及对重钢丝绳 10、安装电缆导向装置 11、安装安全限位装置 12、安装后的检查：其包括：紧固的所有螺栓、导轨架的垂直度、各润滑部位是否加油、上下运行实验各限位及连锁开关是否灵敏、安全防坠器的坠落实验等；同时注意：升降机运行六个月后更换减速机齿轮油 13、基础的防护：用砖砌好基础排水沟，防止基础长期被水精品文档 精品文档 浸泡，并要求及时打扫清除基础内的建筑废物等 （二）、施工升降机的拆卸 1、拆卸前的准备 场地勘察：有安装公司派人实地勘察，要求项目部准备场地，清除影响拆装施工升降机的现场空间障碍，拆除电梯内外的所有临时设施，保证电梯拆卸工作的顺利进行 电梯拆卸前的零部件检查：拆卸前对施工升降机的各部分机构进行检查。吊笼钢结构是否牢固可靠；钢丝绳是否符合使用要求；电动机运转是否正常；减速机传动是否平稳；传动机构是否平稳无异声；电机绝缘等级是否大于1兆欧；各限位器是否灵敏、有效。检查合格后，方能进行拆卸施工升降机的工作 起重设备的配备：按升降机拆卸的要求，需配备一台起重设备，根据现场情况，采用塔吊进行电梯安装。要求塔吊司机听从指挥，熟悉吊装过程和吊装的难点，有升降机拆装组向塔吊司机介绍现场的拆装注意事项 2、安全、技术交底 1）、安全交底：由施工升降机拆装组安全员负责交底 A、 遵守各项安全操作规程，严禁违章操作 B、 凡是进入安装现场所有人员必须戴好安全帽 C、 进行高空作业时，必须系好安全绳 D、 使用各种移动式电动工具要正确使用 精品文档 精品文档 E、 注意现场用电安全 2）、技术交底：由技术负责人负责交底 A、 凡是参加拆卸的人员必须熟知说明书中有关拆卸的工序安排及工艺要求，确保拆卸质量 B、 经检查现场符合说明书的有关要求后，方可进行拆卸工作 C、 在拆卸过程中要依据国标的有关规定和说明书的有关要求进行拆卸工作 3、拆卸步骤：即安装工作的反向操作，具体见使用说明书 以上部分是SCD200/200型施工升降机外梯的安装、拆卸方案。在实行过程中，如建筑物设计发生变化，有影响升降机拆装的障碍时，应重新制定出拆装方案后，施工单位方准继续施工 六、电梯附着 附着方式见附图 本工程外用电梯附着设置在西侧塔柱外墙上，每9米附着一次，电梯共设置附着七道，按附着标高予留附墙位置 七、施工技术资料准备 电梯基础验收时应提交下列资料： 1、地基钎探记录
