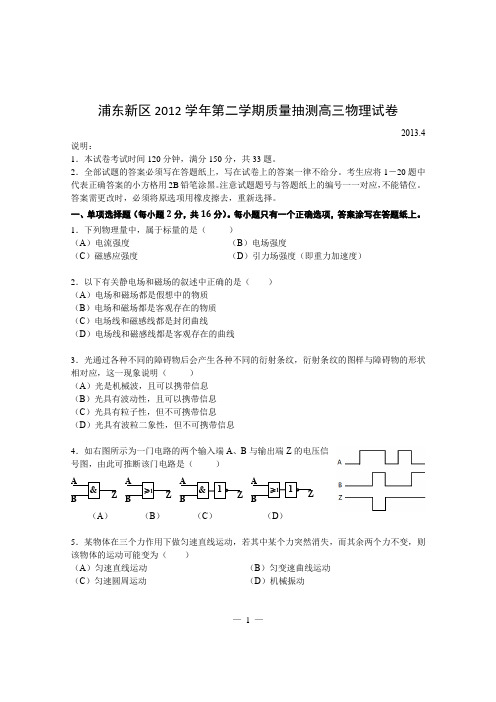

— 1 —浦东新区2012学年第二学期质量抽测高三物理试卷2013.4说明：1．本试卷考试时间120分钟，满分150分，共33题。
2．全部试题的答案必须写在答题纸上，写在试卷上的答案一律不给分。
考生应将1－20题中代表正确答案的小方格用2B 铅笔涂黑。
注意试题题号与答题纸上的编号一一对应，不能错位。
答案需更改时，必须将原选项用橡皮擦去，重新选择。
一、单项选择题（每小题2分，共16分）。
每小题只有一个正确选项，答案涂写在答题纸上。
1．下列物理量中，属于标量的是（ ） （A ）电流强度 （B ）电场强度 （C ）磁感应强度 （D ）引力场强度（即重力加速度）2．以下有关静电场和磁场的叙述中正确的是（ ） （A ）电场和磁场都是假想中的物质 （B ）电场和磁场都是客观存在的物质 （C ）电场线和磁感线都是封闭曲线（D ）电场线和磁感线都是客观存在的曲线3．光通过各种不同的障碍物后会产生各种不同的衍射条纹，衍射条纹的图样与障碍物的形状相对应，这一现象说明（ ） （A ）光是机械波，且可以携带信息 （B ）光具有波动性，且可以携带信息 （C ）光具有粒子性，但不可携带信息（D ）光具有波粒二象性，但不可携带信息4．如右图所示为一门电路的两个输入端A 、B 与输出端Z 的电压信号图，由此可推断该门电路是（ ）（A ） （B ） （C ） （D ）5．某物体在三个力作用下做匀速直线运动，若其中某个力突然消失，而其余两个力不变，则该物体的运动可能变为（ ） （A ）匀速直线运动 （B ）匀变速曲线运动 （C ）匀速圆周运动 （D ）机械振动&A BZ ≥1A BZ & 1Z A B1≥1A BZ— 2 —6．如图所示，两段光滑圆弧轨道半径分别为R 1和R 2，圆心分别为O 1和O 2，所对应的圆心角均小于5°，在最低点O 平滑连接。
M 点和N 点分别位于O 点左右两侧，距离MO 小于NO 。
高二上学期期末考试物理试题含答案
2022-2023学年度（上期）半期考试高二年级物理学业水平考试题全卷满分100分，考试时间：60 分钟一、单选题(共20小题,每小题4分，共80分。
)1. 通过理想实验和科学推理，首先提出力不是维持物体运动的原因的科学家是（）A.亚里士多德B.伽利略C.麦克斯韦D.爱因斯坦2.高空抛物被称为悬在城市上方的痛，是一种极不文明的行为，由于落地速度很大，可能造成很大的危害。
若一个鸡蛋从层楼的高处无初速下落，大约经过落到地面，不计空气阻力。
下列描述鸡蛋运动的物理量中，属于矢量的是( )A.质量B.路程C.时间D.位移3.大小分别为和的两个共点力，它们合力的大小可能是（）A. B. C. D.4.高空抛物被称为悬在城市上方的痛，是一种极不文明的行为，由于落地速度很大，可能造成很大的危害。
若一个鸡蛋从层楼的高处无初速下落，大约经过落到地面，不计空气阻力。
鸡蛋下落过程中加速度的大小( )A.越来越小B.越来越大C.保持不变D.先变大后变小5.我国的科技发展日新月异，在许多重要领域取得了令人瞩目的成就。
如图所示，世界上第一条商业运行的磁悬浮列车（上海磁浮）线路，已于年月日正式运营，列车运行的最高速度可达。
在减速进站的过程中，列车的动能( )A.保持不变B.逐渐增大C.逐渐减小D.先减小后增大6.刀削面是人们喜欢的面食之一，全凭刀削得名。
如图所示，将一锅水烧开，拿一块面团放在锅旁边较高处，用刀片飞快地削下一片片很薄的面片，使面片飞向旁边的锅里。
若一面片获得了水平方向的初速度，飞出时离锅内水面的竖直距离约，如图所示。
不计空气阻力，取重力加速度。
在空中运动的过程中，面片的重力势能( )A.先增大后减小B.逐渐增大C.保持不变D.逐渐减小7.如图所示，一物块在固定斜面上匀速下滑，则物块受到的力有（）A.重力和摩擦力B.重力和支持力C.重力、支持力和摩擦力D.重力、压力和摩擦力8.如图为描述某静电场的电场线，、、是同一条电场线上的三个点，其电场强度大小分别为、、，电势分别为、、。
上海市浦东新区2019学年高二物理上学期期末试卷(含解析)

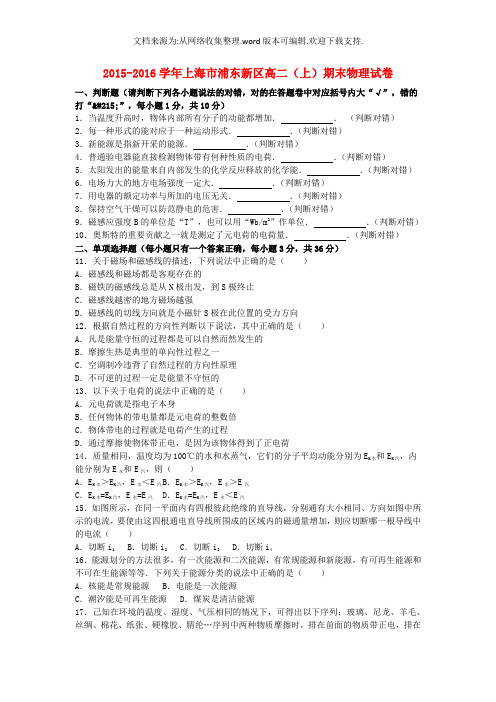

2015-2016学年上海市浦东新区高二（上）期末物理试卷一、判断题（请判断下列各小题说法的对错，对的在答题卷中对应括号内大“√”，错的打“×”，每小题1分，共10分）1．当温度升高时，物体内部所有分子的动能都增加．．（判断对错）2．每一种形式的能对应于一种运动形式．．（判断对错）3．新能源是指新开采的能源．．（判断对错）4．普通验电器能直接检测物体带有何种性质的电荷．．（判断对错）5．太阳发出的能量来自内部发生的化学反应释放的化学能．．（判断对错）6．电场力大的地方电场强度一定大．．（判断对错）7．用电器的额定功率与所加的电压无关．．（判断对错）8．保持空气干燥可以防范静电的危害．．（判断对错）9．磁感应强度B的单位是“T”，也可以用“Wb/m2”作单位．．（判断对错）10．奥斯特的重要贡献之一就是测定了元电荷的电荷量．．（判断对错）二、单项选择题（每小题只有一个答案正确，每小题3分，共36分）11．关于磁场和磁感线的描述，下列说法中正确的是（）A．磁感线和磁场都是客观存在的B．磁铁的磁感线总是从N极出发，到S极终止C．磁感线越密的地方磁场越强D．磁感线的切线方向就是小磁针S极在此位置的受力方向12．根据自然过程的方向性判断以下说法，其中正确的是（）A．凡是能量守恒的过程都是可以自然而然发生的B．摩擦生热是典型的单向性过程之一C．空调制冷违背了自然过程的方向性原理D．不可逆的过程一定是能量不守恒的13．以下关于电荷的说法中正确的是（）A．元电荷就是指电子本身B．任何物体的带电量都是元电荷的整数倍C．物体带电的过程就是电荷产生的过程D．通过摩擦使物体带正电，是因为该物体得到了正电荷14．质量相同，温度均为100℃的水和水蒸气，它们的分子平均动能分别为E K水和E K汽，内能分别为E水和E汽，则（）A．E K水＞E K汽，E水＜E汽B．E K水＞E K汽，E水＞E汽C．E K水=E K汽，E水=E汽D．E K水=E K汽，E水＜E汽15．如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同、方向如图中所示的电流，要使由这四根通电直导线所围成的区域内的磁通量增加，则应切断哪一根导线中的电流（）A．切断i1B．切断i2C．切断i3D．切断i416．能源划分的方法很多，有一次能源和二次能源，有常规能源和新能源，有可再生能源和不可在生能源等等．下列关于能源分类的说法中正确的是（）A．核能是常规能源B．电能是一次能源C．潮汐能是可再生能源D．煤炭是清洁能源17．己知在环境的温度、湿度、气压相同的情况下，可得出以下序列：玻璃、尼龙、羊毛、丝绸、棉花、纸张、硬橡胶、腈纶…序列中两种物质摩擦时，排在前面的物质带正电，排在后面的物质带负电，而且两种物质在序列中距离越远，摩擦起电现象越显著．用事先准备的尼龙、羊毛、腈纶等三种材料，进行摩擦起电的实验，下面关于实验结果的叙述中正确的是（）A．尼龙棒与羊毛摩擦，尼龙棒带负电B．腈纶与羊毛摩擦，羊毛带正电C．尼龙与腈纶摩擦，不会发生起电现象D．尼龙与羊毛摩擦较羊毛与腈纶摩擦，尼龙与羊毛摩擦有更显著的起电现象18．木块沿斜面匀速下滑的过程中（）A．木块减小的机械能转化为内能B．木块减小的重力势能全部转化为增加的动能C．木块的机械能守恒D．木块的总能保持不变19．甲、乙两电阻的U﹣I关系如图所示，它们并联后总电阻的U﹣I关系图线一定在图中（）A．a区域B．b区域C．c区域D．无法确定20．如图所示是利用DIS测定电动机效率的电路．图中方框A、B为传感器，实验中，通过通过A、B测得的物理量的数值分别是X、Y，由于电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则以下说法正确的是（）A．A为电流传感器B．B为电压传感器C．电动机的输出功率为xyD．电动机的效率为×100%21．正电荷q仅在电场力作用下由M点向N点做加速运动的过程中，加速度越来越小，那么可以断定，它所在的电场是如图中的（）A．B．C．D．22．灯泡L1标有“6V 5W”、灯泡L2标有“6V 4W”，现将L1、L2两灯接在电源电压为12V 的电源上，要使两灯均正常发光，并且电路的总功率最小，应选用的电路是（）A．B． C．D．三、填空题（每小题4分，共24分）23．模块机器人是由传感器、和执行器三部分组成．某同学在使用模块电路进行楼道实验（白天灯不亮，夜晚有声响时灯亮）时，需要使用光传感器和传感器．24．如图所示，用绝缘丝线将一带正电的小球N挂在水平横杆上的P点，在N的左侧放置一带正电的小球M，由于静电相互作用，N平衡时丝线与竖直方向有一定的偏角．如果保持两球的电荷量不变，把M向右移动一定距离，N再静止时丝线偏角（选填“变大”、“变小”或“不变”）．通过分析表明两球之间的静电力随它们之间的距离变小而（选填“变大”、“变小”或“不变”）．25．在电场中的某点放一电荷量为﹣9.6×10﹣7C的负点电荷，该电荷受到的电场力大小为2.4×10﹣4N，方向水平向南，则该点的电场强度大小为N/C；若在该点放一个正点电荷，则该点电场强度方向．26．在如图所示电路中，电源的电压U一定，当滑动变阻器R2的滑片向右移动时，灯泡L1的亮度将（选填“变亮”、“不变”或“变暗”，下同），灯泡L2的亮度将．27．已知三个电阻阻值之比R1：R2：R3=1：4：5，连接成如图所示电路后接通电源，则通过电阻R1、R2和R3的电流强度之比为I1：I2：I3= ，电阻R1、R2和R3消耗的电功率之比为P1：P2：P3= ．28．长为1.6m的导线折成长、宽之比为3：1的矩形线框，线框平面垂直于匀强磁场方向放置，匀强磁场的磁感应强度B=0.2T，则穿过该线框的磁通量Ф=Wb；若以其任意一边为轴转过60°，则穿过此线框的磁通量为Ф=Wb．四、综合应用题：（一）作图题29．在图中，根据其中电场线的分布，在○中标出电荷的正、负（用符号“+”、“﹣”表示），标出放置在图中P点的电场强度方向．30．在图中将通电螺线管内小磁针N极一方涂黑，并用字母标出；画出螺线管上方通电直导线A受到的磁场力方向．31．如图所示为门电路的输入端A、B的输入波形图，请画出该门电路的输出端Z的输出信号的波形图．32．如图所示为垂直纸面放置的两根通电长直导线的横截面，导线中的电流的大小相等，导线A中电流方向未知，其右侧放置的小磁针N极向下．请在图中画出通电长直导线A的电流方向；画出通电导线B受到A的磁场力方向．（二）实验题33．在用初始状态正常的多用表进行测量时，实验操作步骤均正确．当选择开关置于图（a）所示位置，是进行的测量，测量之前必须进行操作．当表盘刻度和指针位置如图（b）所示，则被测量的数值为Ω；若使用直流电压50V量程，图（b）指针位置所对应的测量值为V，测量结束后，选择开关置于．34．如图1所示，在“用DIS研究通电螺线管的磁感应强度”的实验中，传感器需要通过数据采集器与计算机相连．调节传感器的高度，使它的探管正好在螺线管的轴线上，用该传感器测量M、N之间个点的磁感应强度B的大小，并将传感器顶端与M点的距离计作x，最后做出B﹣x图象可能是图2中的．35．如图所示，在间距L=0.5m、倾角θ=30°的光滑倾斜导轨上，水平地放着一质量为m=0.02kg的通电导体棒ab，电流大小为I=2.0A．在下列两种情况下导体棒ab在斜面上静止．（1）若磁感应强度方向与导体棒垂直且水平向左，请在图中标出导体棒ab中电流的方向，并作出此状态时的磁感应强度的大小B1；（2）若磁场方向改为垂直斜面向上，求出此状态时的磁感应强度的大小B2．36．在如图所示的电路中，两只相同的小灯泡规格都是“6V 6W”，电源电压恒为9V，电阻R的阻值为3Ω．假设小灯泡电阻不变，S闭合后，求：（1）S1断开时，电路中的电流强度；（2）S1闭合时，小灯泡两端的电压；（3）S1闭合时，小灯泡L1的电功率．2015-2016学年上海市浦东新区高二（上）期末物理试卷参考答案与试题解析一、判断题（请判断下列各小题说法的对错，对的在答题卷中对应括号内大“√”，错的打“×”，每小题1分，共10分）1．当温度升高时，物体内部所有分子的动能都增加．×．（判断对错）【考点】温度是分子平均动能的标志；物体的内能．【分析】温度是分子的平均动能的标志，是大量分子运动的统计规律，由此分析解答即可．【解答】解：温度是分子的平均动能的标志，是大量分子运动的统计规律，对单个的分子没有意义；当温度升高时，物体内的分子的平均动能增加，不是物体内部所有分子的动能都增加．所以该说法是错误的．故答案为：×2．每一种形式的能对应于一种运动形式．√．（判断对错）【考点】能源的利用与环境保护．【分析】自然界物质运动的形式是多样的，每种运动形式都对应一种形式的能量．各种运动形式的能量在一定条件下可以相互转化【解答】解：根据能量守恒定律可知：自然界物质运动的形式是多样的，每种运动形式都对应一种形式的能量．各种运动形式的能量在一定条件下可以相互转化．例如机械能对应机械运动，内能对应分子的无规则运动．故每一种形式的能对应于一种运动形式是对的．故答案为：√3．新能源是指新开采的能源．×．（判断对错）【考点】能源的利用与环境保护．【分析】根据新能源的定义进行判断，新能源又称非常规能源，是指传统能源之外的各种能源形式，指刚开始开发利用或正在积极研究、有待推广的能源．【解答】解：新能源又称非常规能源，是指传统能源之外的各种能源形式，指刚开始开发利用或正在积极研究、有待推广的能源，如太阳能、地热能、风能、海洋能、生物质能和核聚变能等，因此新能源是指新开采的能源这种说法是错误的．故答案为：×4．普通验电器能直接检测物体带有何种性质的电荷．×．（判断对错）【考点】静电现象的解释．【分析】验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．【解答】解：验电器是利用同种电荷相互排斥的原理制成的，故验电器张开的角度越大，说明带电体所带的电荷越多，不能直接判断电荷的正负，只可以定性表物体带电量的多少．故答案为：×5．太阳发出的能量来自内部发生的化学反应释放的化学能．×．（判断对错）【考点】裂变反应和聚变反应．【分析】太阳辐射的能量主要来自太阳内部的聚变反应，由此分析即可．【解答】解：根据目前的认识，太阳辐射的能量主要来自太阳内部的聚变反应．所以以上的说法是错误的．故答案为：×6．电场力大的地方电场强度一定大．×．（判断对错）【考点】电场强度．【分析】根据电场强度的定义式E=变形得到F与E的关系式，再分析即可．【解答】解：根据电场强度的定义式E=得：F=qE可知电场力与电场强度和电荷量都有关，则电场力大的地方电场强度不一定大，故该判断是错的．故答案为：×．7．用电器的额定功率与所加的电压无关．√．（判断对错）【考点】电功、电功率．【分析】根据额定电压和额定功率的概念进行分析，即用电器正常工作时的电压为额定电压，在额定电压下的功率为额定功率．【解答】解：因用电器正常工作时，电压为额定电压，在额定电压下的功率为额定功率，所以额定功率与实际电压无关，实际功率与工作时的电压有关；故答案为：√8．保持空气干燥可以防范静电的危害．错．（判断对错）【考点】* 静电的利用和防止．【分析】静电也就是生活中摩擦起电现象产生的，例如用塑料梳子梳头发，塑料梳子和头发之间就会发生摩擦起电现象．静电有的有利，有的有害，根据生活中的经验即可解题．【解答】解：若空气潮湿，这样才能及时将静电导走，而空气干燥，不可以及时将静电导走，不能防范静电的危害；故答案为：错．9．磁感应强度B的单位是“T”，也可以用“Wb/m2”作单位．对．（判断对错）【考点】磁感应强度．【分析】根据磁感应强度与磁能量的关系和磁感应强度的定义式推导出T与其他单位的关系．【解答】解：磁感应强度B的单位是“T”，根据磁感应强度的公式，B=，则单位可以为Wb/m2；故答案为：对．10．奥斯特的重要贡献之一就是测定了元电荷的电荷量．错．（判断对错）【考点】物理学史．【分析】密立根通过油滴实验，测出了元电荷电量的精确数值．【解答】解：密立根通过油滴实验，测出了元电荷电量的精确数值，奥斯特发现了电流的磁效应，故此说法错误．故答案为：错二、单项选择题（每小题只有一个答案正确，每小题3分，共36分）11．关于磁场和磁感线的描述，下列说法中正确的是（）A．磁感线和磁场都是客观存在的B．磁铁的磁感线总是从N极出发，到S极终止C．磁感线越密的地方磁场越强D．磁感线的切线方向就是小磁针S极在此位置的受力方向【考点】磁感线及用磁感线描述磁场；磁感应强度．【分析】为了方便描述磁场，人们假想出一些磁感线，用磁感线来形象的描述磁场；同时，对于磁体的周围，不管有没有画出磁感线，其磁场是一定存在的；磁感线的疏密表示磁场的强弱，磁感线的切线的方向表示磁场的方向．【解答】解：A、磁感线可以形象地描述磁场的强弱和方向，但不是真实存在的，故A错误；B、磁感线在磁铁的外部是从磁铁的N极到S极，在磁铁的内部是S极指向N极，磁铁内部的磁感线与外部的磁感线形成闭合曲线．故B错误；C、磁感线的疏密表示磁场的强弱，磁感线越密的地方磁场越强，故C正确；D、磁感线的切线方向就是磁场的方向，是小磁针N极在此位置的受力方向，故D错误；故选：C．12．根据自然过程的方向性判断以下说法，其中正确的是（）A．凡是能量守恒的过程都是可以自然而然发生的B．摩擦生热是典型的单向性过程之一C．空调制冷违背了自然过程的方向性原理D．不可逆的过程一定是能量不守恒的【考点】热力学第二定律．【分析】热力学第二定律的实质：一切与热现象有关的实际宏观过程都是不可逆的．【解答】解：A、根据热力学第二定律可知，一切与热现象有关的实际宏观过程都是不可逆的．故A错误；B、摩擦生热是典型的单向性过程之一．故B正确；C、空调制冷的过程中消耗一定的电能，不违背了自然过程的方向性原理．故C错误；D、不可逆的过程能量也是守恒的．如摩擦产生热量的过程．故D错误．故选：B13．以下关于电荷的说法中正确的是（）A．元电荷就是指电子本身B．任何物体的带电量都是元电荷的整数倍C．物体带电的过程就是电荷产生的过程D．通过摩擦使物体带正电，是因为该物体得到了正电荷【考点】元电荷、点电荷．【分析】元电荷是自然界最小的电荷量，任何带电体的电荷量都元电荷的整数倍，电量是不连续的．元电荷的数值为1.6×10﹣19C．不论是摩擦起电还是感应起电，本质都是电荷的转移，物体带正电，说明失去了电子．【解答】解：A、元电荷是自然界最小的电荷量，物体所带的电荷量不能为任意实数，只能为元电荷的整数倍．元电荷的电荷量等于质子所带的电量，但是它既不是质子，也不是电子．故A错误，B正确；C、物体带电的过程是电荷的转移过程，不能产生电荷．故C错误；D、通过摩擦使物体带正电，是因为该物体失去了电子，故D错误．故选：B14．质量相同，温度均为100℃的水和水蒸气，它们的分子平均动能分别为E K水和E K汽，内能分别为E水和E汽，则（）A．E K水＞E K汽，E水＜E汽B．E K水＞E K汽，E水＞E汽C．E K水=E K汽，E水=E汽D．E K水=E K汽，E水＜E汽【考点】物体的内能．【分析】温度是分子平均动能的标志，只要温度相同，分子的平均动能就相同，内能除了与温度有关外，还与物体所处的形态有关．【解答】解：温度是分子平均动能的标志，所以100℃的水的分子平均动能等于100℃的水蒸气的分子平均动能．相同质量的水和水蒸气的体积不同，故分子势能不相同．同样温度的水变为同样温度的水蒸气要吸收热量，所以100℃的水的内能小于100℃相同质量的水蒸气的内能．故ABC错误、D正确．故选：D．15．如图所示，在同一平面内有四根彼此绝缘的直导线，分别通有大小相同、方向如图中所示的电流，要使由这四根通电直导线所围成的区域内的磁通量增加，则应切断哪一根导线中的电流（）A．切断i1B．切断i2C．切断i3D．切断i4【考点】磁通量；磁感应强度．【分析】根据安培定则判断4根通电导线在1、2、3、4四个区域产生的磁场方向，根据磁场的叠加，判断哪个区域的磁场最强．【解答】解：根据右手螺旋定则来确定通电导线周围磁场的分布，导线1在O点产生的磁场的方向向里，导线2在O点产生的磁场的方向向外，导线3在O点产生的磁场的方向向外，导线4在O点产生的磁场的方向向外；由于i1=i2=i3=i4，所以合磁场的方向向外，根据磁场的叠加可知，要使O的磁场增强，应切断I1，则A正确．故选：A16．能源划分的方法很多，有一次能源和二次能源，有常规能源和新能源，有可再生能源和不可在生能源等等．下列关于能源分类的说法中正确的是（）A．核能是常规能源B．电能是一次能源C．潮汐能是可再生能源D．煤炭是清洁能源【考点】能源的开发和利用．【分析】（1）常规能源：人类利用多年且广泛使用的能源，如煤、石油、电能等；（2）新能源：新近才开始使用的可以重复使用的能源，如核能、太阳能、地热能、潮汐能；（3）一次能源：直接来自自然界而未经加工转换的能源，例如化石燃料、太阳能、水能、生物燃料；（4）二次能源：由一次性能源直接或间接转换而来的能源：煤气、氢能、电能、汽油、沼气．【解答】解：A、常规能源是人类利用多年且广泛使用的能源，如煤、石油、电能等，所以核能不是常规能源．故A错误；B、根据能源的分类的特点可知，电能是二次能源．故B错误；C、根据能源的分类的特点可知，潮汐能是可再生能源．故C正确；D、煤炭中含有硫、氮等多种有害杂质，而且煤炭在燃烧的过程中产生大量的二氧化碳等，不属于清洁能源．故D错误．故选：C17．己知在环境的温度、湿度、气压相同的情况下，可得出以下序列：玻璃、尼龙、羊毛、丝绸、棉花、纸张、硬橡胶、腈纶…序列中两种物质摩擦时，排在前面的物质带正电，排在后面的物质带负电，而且两种物质在序列中距离越远，摩擦起电现象越显著．用事先准备的尼龙、羊毛、腈纶等三种材料，进行摩擦起电的实验，下面关于实验结果的叙述中正确的是（）A．尼龙棒与羊毛摩擦，尼龙棒带负电B．腈纶与羊毛摩擦，羊毛带正电C．尼龙与腈纶摩擦，不会发生起电现象D．尼龙与羊毛摩擦较羊毛与腈纶摩擦，尼龙与羊毛摩擦有更显著的起电现象【考点】静电现象的解释．【分析】摩擦起电的本质是电荷的转移，不同的物体相互摩擦的过程中得到电子的物体带负电，失去电子的物体带正电．而题目提供的排列顺序，摩擦的过程中越容易带正电的，说明越容易失去电子．由此分析即可．【解答】解：由题可知，尼龙、羊毛、腈纶等三种材料中，尼龙排在最前面，腈纶排在最后面．A、尼龙排在羊毛的前面，所以尼龙棒与羊毛摩擦，尼龙棒带正电．故A错误；B、羊毛排在腈纶的前面，所以腈纶与羊毛摩擦，羊毛带正电．故B正确；C、尼龙与腈纶摩擦，会发生摩擦起电现象．故C错误；D、由题可知，排序的位置差别越大，则越容易发生摩擦起电现象，所以尼龙与羊毛摩擦较羊毛与腈纶摩擦，羊毛与腈纶摩擦有更显著的起电现象．故D错误．故选：B18．木块沿斜面匀速下滑的过程中（）A．木块减小的机械能转化为内能B．木块减小的重力势能全部转化为增加的动能C．木块的机械能守恒D．木块的总能保持不变【考点】功能关系．【分析】木块沿着粗糙的斜面匀速下滑，受到重力、支持力和摩擦力，力做功的过程就是能量的转化过程，物体克服摩擦做功，摩擦生热将机械能转化成内能．由此分析即可．【解答】解：木块在匀速下滑的过程中，要克服摩擦力做功，机械能减少，使物体的温度升高，内能增加，由功能原理知，木块减小的机械能转化为内能，故A正确．B、木块匀速运动，动能不变，木块减小的重力势能全部转化为内能．故B错误．C、由于摩擦力做功，所以木块的机械能减少，故C错误．D、根据能量守恒定律知，木块的总能量减少，故D错误．故选：A19．甲、乙两电阻的U﹣I关系如图所示，它们并联后总电阻的U﹣I关系图线一定在图中（）A．a区域B．b区域C．c区域D．无法确定【考点】欧姆定律．【分析】根据电阻的并联确定R甲、R乙、R并之间的大小关系，根据欧姆定律判断电压相同时的电流大小，分析坐标图不同区域的意义即可解决．【解答】解：并联电路中总电阻小于任何一个分电阻，R甲、R乙并联后的总电阻R并小于两电阻中的任何一个分电阻，根据欧姆定律可知：当它们两端加相同的电压时，通过R并的电流最大，故它的I﹣U图线在区域c，故C正确．故选：C20．如图所示是利用DIS测定电动机效率的电路．图中方框A、B为传感器，实验中，通过通过A、B测得的物理量的数值分别是X、Y，由于电动机的转动使质量为m的物体在t时间内匀速上升了h高度，则以下说法正确的是（）A．A为电流传感器B．B为电压传感器C．电动机的输出功率为xyD．电动机的效率为×100%【考点】伏安法测电阻．【分析】（1）与计算机相连的是数据采集器，与电动机并联的是电压传感器，与电动机串联的是电流传感器；（2）根据P=UI计算输入功率即可；消耗的电能是xyt，产生的机械能等于重力势能的增加量mgh，也等于消耗的电能减去电动机内阻的热能．【解答】解：AB、A与计算机相连，是数据采集器；B与电动机并联，是电压传感器；C与电动机串联，是电流传感器；故AB错误；CD、电压表读数是X，电流表读数是Y，故电动机输入功率为：P入=XY；消耗的电能是XYt，产生的机械能等于重力势能的增加量mgh，故效率为：η=；故C错误，D正确；故选：D．21．正电荷q仅在电场力作用下由M点向N点做加速运动的过程中，加速度越来越小，那么可以断定，它所在的电场是如图中的（）A．B．C．D．【考点】电场线．【分析】由粒子做加速运动可知，粒子受力方向，则可判断电场线的方向，由加速度的变化可知电荷受力的变化，则由F=Eq可得出场强的变化，则可判断电场线的疏密．【解答】解：因粒子由M到N是加速运动，而粒子带正电，故说明电场线是由M到N的；因粒子在运动中加速度越大越小，说明受电场力越大越小，则电场强度越大越小，电场线越来越稀疏，故A正确．故选：A22．灯泡L1标有“6V 5W”、灯泡L2标有“6V 4W”，现将L1、L2两灯接在电源电压为12V 的电源上，要使两灯均正常发光，并且电路的总功率最小，应选用的电路是（）A．B． C．D．【考点】电功、电功率；串联电路和并联电路．【分析】串联电路中各处电流相等特点可知，电压相等时，电阻也要相等．已知电源电压相等，根据公式P=可知，电路中电阻越大，消耗的功率就越小，先根据公式R=分别求出两灯泡的电阻，再求出C图和D图总功率，进行比较，即可得出结论．【解答】解：根据公式R=可知，灯泡L1的电阻R1小于灯泡L2的电阻R2．A、两灯串联时，根据串联电路分压特点可知，灯泡L2分担的电压较大，大于6V，超过额定电压，将被烧坏，故A错误．C、图C是灯泡L1和可变电阻并联后又和灯泡L2串联，由于灯泡L1的电阻较小，与变阻器并联后电阻更小，所以灯泡L2分担的电压大于6V，超过额定电压，将被烧坏，故C错误．BD、图B中灯泡要想正常工作，必须满足灯泡L2与可变电阻并联后和灯泡L1的电阻相等，两灯的电压均为6V，所以此图两灯能正常工作，电路的总功率为：P=2P1=2×5W=10W．图D中是灯泡L1和灯泡L2并联后又与可变电阻串联，通过调节可变电阻，使得两灯的电压均为6V，两灯均能正常工作，此电路的总功率为 P=2（P1+P2）=2×（5+4）=19W，比较B图和D图可知，B图消耗的功率最小，故B正确，D错误．故选：B三、填空题（每小题4分，共24分）23．模块机器人是由传感器、控制器和执行器三部分组成．某同学在使用模块电路进行楼道实验（白天灯不亮，夜晚有声响时灯亮）时，需要使用光传感器和声音传感器．【考点】传感器在生产、生活中的应用．【分析】根据题意要求确定模块机器人是由传感器、控制器与执行器组成．根据延时开关的使用原理，使用模块电路进行楼道实验时，利用了光传感器、声音传感器，天黑、声音同时出现它就开启，灯亮．【解答】解：模块机器人是由传感器、控制器和执行器三部分组成．在使用模块电路进行楼道实验时，由题意知，当有光照射且有声音时，灯才会亮，因此控制器为光传感器和声音传感器．故答案为：控制器，声音。
沪科(上海)物理高二第一学期(新)-A静电场
【小结】：本题考查电场强度的计算和叠加
1.场强的公式
E＝Fq 适与用检于验任电何荷电是场否存在无关 三个公式E＝krQ2 适Q为用场于源点电电荷荷的产电生量的电场
E＝Ud 适U方为用向两于两点匀点间强间的电的电场距势离差，d为沿电场
2．电场的叠加 (1)叠加原理：多个电荷在空间某处产生的电场为各电荷在该 处所产生的电场场强的矢量和． (2)计算法则：平行四边形定则．
图 6－1－9
A．k3Rq2
B．k190Rq2
C．kQR＋2 q D．k9Q9R＋2 q
解析：b 点电场强度为零，则圆盘在 b 点产生的场强与电荷 q
在 b 点产生的场强大小相等、方向相反，故圆盘在 b 点产生的场
q 强大小为 E1＝kR2，根据对称性，圆盘在 d 点产生的场强大小也为
E1＝kRq2，电荷 q 在 d 点产生的场强为 E2＝k
kQ 5．真空中点电荷的场强公式：E＝ r2 .以 Q 为中心，r 为半径作
一球面，则球面上的各点电场强度的大小相等(注意方向不同)；当 Q 为正电荷时，E 的方向沿半径向外
6．叠加性：多个电荷在电场中某点的电场强度为各个点电荷 单独在该点产生的电场强度的矢量和，电场强度的叠加遵循平行 四边形定则．
多少？ 由题意可知，A、B、C均处于平衡，则三者所受合力为零.
对T C题受9型力.归分0类析×解1深得0度x9剖=0析N. ·m2/C2 3.使用条件：真空中；点电荷 解析：根据平衡条件判断，C带负电，放在AB连线的延长线上，A的左端，如图2所示.
典型问题 模型化 重点突破 学方法 设C与A间距为x，电荷量为qC. 对C受力分析解得x=0.
2m 对A受力分析解得qC= Q 解析：根据平衡条件判断，C带负电，放在AB连线的延长线上，A的左端，如图2所示.
上海市浦东新区高二物理上学期期末质量抽测试题(扫描

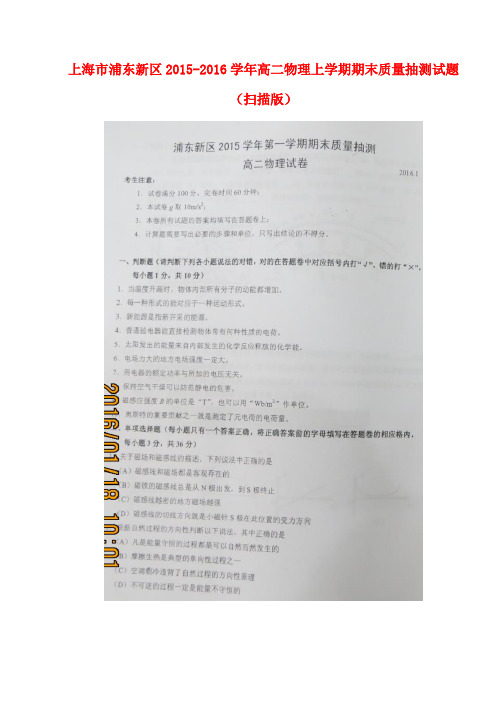

上海市浦东新区2015-2016学年高二物理上学期期末质量抽测试题（扫描版）浦东新区2015学年度第一学期期末质量抽测高二物理参考答案及评分标准 一、判断题（每小题1分，共10分）1（ × ） 2（ √ ） 3（ × ） 4（ √ ） 5 （ × ） 6（ × ） 7（ √ ） 8（ × ） 9（ √ ） 10（ × ） 二、单项选择题（每小题3分，共36分） 1 2 3 4 5 6 CB B D AC 78 9 10 11 12 B A C D A B三、填空题（每小题4分，共24分）1．控制器、声2．变大、变大 3．250N/C 、水平向北4．变亮、不变 5．9∶5∶4、81∶100∶806．2.4×10-2Wb 、1.2×10-2Wb 四、综合应用题（共30分）1．作图题（共8分）（每小题2分）I A（2）N FE（1） P+ -2．实验题（共9分）（1）电阻、调零、2400Ω、19.0V 、OFF （每空1分）（2）磁（1分）、B （3分）3．（5分）（1）电流方向a →b 1分10.02102(T)0.20.5FmgB IL IL ⨯====⨯ 2分（2）22sin 300.02100.51(T)0.20.5F mg B IL IL ⨯⨯====⨯o2分4．（8分）（1）小灯泡的电阻2266()6L U R P ===Ω 1分S 1断开时，电路中的电流91(A)36L UI R R ===++2分（2）S 2闭合后，电路的总电阻6=36()22LRR R +=+=Ω总1分 电路中的总电流9 1.5(A)6UI R ===总 1分小灯泡两端的电压61.5 4.5(V)22LL R U I ==⨯= 1分（3）小灯泡的功率221 4.5 3.375(W)6L U P R === 2分（其它做法正确都可得分）L 2 L 1 S S 1 R （4） I A I B N F 0V0V 0V A ： B ： Z ： ≥1 AB Z （3）。
2012年浦东新区高三物理二模试卷(含答案).
（3 ）（2 分）金属框做加速度运动最后静止，所加恒定的外力等于重力
F=mg=1N 金属框只在安培力作用下做减速运动，动能全部转化为焦耳热， 1 1 Q = mv2 2 = × 0.1×1.42 J = 9.8 ×10−2 J 2 2 （4 ）（2 分） F O t1 t1+ t2 t1+ t2+ t3 t 33．（14 分）解： mg 0.3 × 10 = N = 4N o tan 37 3/ 4 F = N = 4N 1 o o 2 （2）（3 分） FL cos 37 = mg ( L − L sin 37 + ( m + M v1 2 （1）（2 分）对小球有 N = 可解得: v1=0.8m/s （3）（4 分）设小球碰地的速度为 v2 ,有可解得 1 1 2 mgL + mv12 = mv2 2 2 v2 ≈ 2.15m/s 1 2 mv3 = mgL 2 设小球碰地后反弹的速度为 v3 有可解得
对小球的碰地过程，根据牛顿第二定律有v3 = 2m/s ( N − mg = m v3 + v2 t 可解得N=27.9N （4）（5 分）设杆靠在立方体向右倒下与地面的夹角为θ时小球与立方体分离，此时小球与立方体的速度分别为 v 和 V,可有1 1 mgL (1 − sin θ = mv 2 + MV 2 2 2 v sin θ = V mg sin θ = m 联立上述方程可解得 v2 L V = 0.5m/s 。
2023-2024学年上海中学高二(上)期末物理试卷(含答案)
2023-2024学年上海中学高二（上）期末物理试卷一、单项选择题（共36分，每小题3分，每题只有一个正确选项）1.下列物理量中，反映一段导体对电流阻碍作用的是( )A. 电容B. 电势C. 电量D. 电阻2.下列有关电动势的说法正确的是( )A. 电源的电动势跟电源内非静电力做的功成正比，跟通过的电量成反比B. 电动势的单位跟电压的单位一致，所以电动势就是两极间的电压C. 干电池电动势为1.5V，表明将1C的正电荷从电源负极移到正极，通过非静电力做功，将1.5J电能转化为了其他性质的能量D. 电动势的大小是由电源内非静电力的特性决定的3.下列说法正确的是( )A. 为了形象地描述磁场，法拉第引入了磁感线的概念B. 由E=F q可知，电场中某点的电场强度大小与试探电荷受到的电场力大小成正比C. 由C=Q可知，电容器的电容与加在电容器上的电压成反比UD. 由B=F可知，若某处电流元所受的安培力为零，则该处的磁感应强度必为零IL4.在下列验证“由磁产生电”的实验中，说法正确的是( )A. 只要将条形磁铁往两端连接电流表的线圈中插入，就能观察到感应电流B. 只要条形磁铁旁放置一连有电流表的闭合线圈，就能观察到感应电流C. 只要将绕在条形磁铁上的线圈与电流表组合成一闭合回路，就能观察到感应电流D. 不管线圈是否闭合，只要通过它的磁通量发生变化，就能产生感应电流5.横截面积为S的导线中，通有大小为I的电流，已知导线单位体积中有n个自由电子，每个自由电子的电荷量是e，自由电子定向移动的速率是v，则在时间△t内通过导线截面的电子数是( )A. I△tB. nv△tC. nSv△tD. I△tSe6.如图是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑片P位于变阻器的中央，下列判断正确的是( )A. 空载(不接R)时，输出电压为U2B. 接上负载R时，输出电压为U2C. 负载电阻R的阻值越大，输出电压越低D. 接上负载R后，要使输出电压为U，滑片P须向下移动至某一位置27.在一根电流随时间均匀增加的长直导线周围存在( )A. 恒定的匀强磁场B. 恒定的非匀强磁场C. 随时间变化的匀强磁场D. 随时间变化的非匀强磁场8.某同学自制一电流表，其原理如图所示。
2012年浦东新区二模物理试卷试题(doc含评分标准)
浦东新区教育发展研究院 保留版权第1页(共11页)浦东新区2012年中考预测理化试卷(满分150分，考试时间100分钟)物 理 部 分考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题(共16分)下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。
1．初三体育测试所用篮球的质量最接近( )A ．0.1千克。
B ．0.6千克。
C ．3千克。
D ．10千克。
2．在下列各星球中，属于卫星的是( )A ．月球。
B ．地球。
C ．水星。
D ．太阳。
3．弹奏钢琴会发声，不同琴键发出的声音具有不同的( )A ．振幅。
B ．响度。
C ．音调。
D ．音色。
4．图1是热机工作时的四个冲程，其中属于内能转化为机械能的冲程是 ( )5．苹果在空中运动过程中，受到重力和空气阻力的作用。
关于苹果在竖直上升和下降过程中所受合力的方向，下列说法中正确的是( )A ．上升时向下，下降时向上。
B ．上升时向上，下降时向下。
C ．上升、下降时合力都向上。
D ．上升、下降时合力都向下。
图1ABCD浦东新区教育发展研究院 保留版权第2页(共11页) 6．用水平力F 甲和F 乙分别拉动水平桌面上的同一物体，记录两次运动的s -t 图像如图2所示。
下列说法正确的是( )A ．甲的速度等于乙的速度。
B ．乙的速度是0.4米/秒。
C ．F 甲>F 乙。
D ．F 甲=F 乙。
7．在图3所示的电路中，电源电压保持不变。
闭合电键S灯L 熄灭，两电表示数都变小。
若电路中只有一处故障，且只发生在L 和R 上，当把L 和R 位置互换后再闭合电键，则下列判断中正确的是( )A ．只有一个电表指针发生偏转。
B ．两表指针一定都不发生偏转。
C ．两电表指针一定都发生偏转。
D ．可能只有一个电表指针发生偏转，也可能两个电表指针都发生偏转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浦东新区2012学年度第一学期期末质量测试 高二物理试卷 Ⅰ卷（必答题）共100分
一、填空题（每小题4分，共28分） 1．100℃的水的分子平均动能＿＿＿＿100℃的水蒸气的分子平均动能；100℃的水的内能＿＿＿＿100℃相同质量的水蒸气的内能（选填“大于”、“等于”或“小于”）。
2．现有下列四个物理过程：①池水在阳光照射下温度升高；②用锤子敲击钉子，钉子变热；③写在纸上的墨水干了；④用锉刀锉铁块，铁块变热。其中通过做功改变物体内能的过程有＿＿＿＿；通过热传递改变物体内能的过程有＿＿＿＿。（填写编号即可）
3．在磁场中某处垂直于磁场方向放置的一小段长为0.05m、电流为2A的通电导线，该通电导线受到的磁场力大小为2×10-2N，则该处的磁感应强度大小为＿＿＿T；现将该通电导线与磁场方向平行放置，它受到的磁场力大小为＿＿＿N。
4．在电场中某点放一个电荷量为4.0×10-9C的负电荷，该电荷受到的电场力为2.0×10-4N，方向水平向东，则该点的电场强度方向＿＿＿＿；若在该点放一个电荷量为7×10-9C的 正电荷，则该电荷受到的电场力大小为＿＿＿N。
5．如图所示，三个电阻的阻值分别为Rl＝2Ω、R2＝6Ω和R3＝5Ω，A、B间的总电阻为＿＿＿＿Ω；若在A、B间加一恒定电压，则Rl和R3消耗的电功率之比为＿＿＿＿＿＿
6．如图所示，滑动变阻器Rl的最大阻值是l00Ω，R2＝100Ω，A、B两端电压恒定为l0V。当电键S断开时，移动滑动变阻器滑片P，电压表示数范围是＿＿＿V；当电键S闭合时，移动滑动变阻器滑片P，电压表示数范围是＿＿＿＿V。
7．如图所示，边长为L的正方形金属线框abcd放入磁感应强度为B的匀强磁场中，线框一半在磁场外，此时穿过该线框的磁通量大小为＿＿＿＿；当线框以bc为转轴转过90°时，穿过线框的磁通量的变化量是＿＿＿＿。
二、单项选择题（每小题3分，共21分） 8．关于磁感线，下列说法中正确的是 ( ) A．磁感线是磁场中客观存在的线 B．实验中观察到的铁屑的分布就是磁感线 C．磁感线总是从磁铁的N极出发，到S极终止 D．磁感线上每一点的切线方向即为在该点小磁针N极受力的方向 9．下列关于电荷的说法中正确的是 ( ) A．点电荷就是元电荷 B．元电荷是指带电量为1C的电荷 C．摩擦起电是通过摩擦创造出等量异种电荷的过程 D．不论是摩擦起电还是感应起电，电荷都是守恒的
10．有关静电现象，下列说法中不正确的是 ( ) A．高大的建筑物项安放避雷针是为了防止静电 B．电线外层包裹一层绝缘塑料是为了防止静电 C．油罐车拖一条与地面接触的铁链是为了防止静电 D．电脑、电视机工作时，荧光屏表面因为带静电而易吸附灰尘
11．如图所示，是电阻R1、R2的I一U图线，把R1、R2串联接入电路中，它们消耗的电功率分别是P1、P2，则下列说法中正确的是 ( ) A．R1＞R2，P1＞P2 B．R1＜R2，PI＜P2 C．R1＞R2，P1＜P2 D．R1＜R2，P1＞P2
12．如图所示，金属棒AB长L＝0.1m，质量m＝0.1kg，通有向右的电流，电流强度I＝10A，当加一个垂直纸面的磁场时，悬线拉力恰好为零。则关于所加磁场的磁感应强度大小和 方向，（取g＝10m／s2），下列说法中正确的是 ( ) A．B＝1T，垂直纸面向外 B．B＝1T，垂直纸面向里 C．B＝0.1T，垂直纸面向外 D．B＝0.1T，垂直纸面向里
13．一个带电量为-q的点电荷只受电场力作用，在由M向N做加速运动的过程中加速度保持不变，由此可以断定它所在的电场是下图中的 ( )
14．如图所示，电路两端电压U恒定，将滑动变阻器滑片向右移动的过程中，有下列判断：①A、B两点间电压增大；②电路消耗的总功率增大；③通过R2的电流增大；④通过R1的电流增大。其中正确的是 ( ) A．①③ B．①④ C．②③ D．②④ 三、作图题（3小题，共8分） 15．（2分）如图所示是某电场的电场线分布图，请在图上标出： （1）电场中A点的电场强度方向； （2）负电荷在B点所受电场力的方向。
16．（3分）图（a）中F表示通电直导线所受磁场力，请标出电流I的方向；请标出图（b）和图（c）所示情形下通电直导线，所受磁场力F的方向。
17．（3分）如图所示为一由与门电路控制蜂鸣器发声的电路。请在左图中标出与门的符号，在右图中画出与门的输出波形图。
四、实验题（3小题，共l5分） 18．（5分）用欧姆表测电阻时，如发现指针偏转角度太小，为了使读数的精度提高，应使选择开关拨到较＿＿＿（选填“大”或“小”）的倍率挡，重新测量前要进行＿＿＿＿。如图所示为使用多用表进行测量时，指针在刻度盘上停留的位置，若选择旋钮：
在欧姆挡“×l00”位置，则被测电阻的阻值为＿＿＿kΩ；在直流“2.5V”位置，则被测电压的值为＿＿＿V；在“10mA”位置，则被测电流的值为＿＿＿＿mA。 19．（6分）如图所示是利用DIS测定电动机效率的电路，请完成下列问题： （1）在实验中，通过电压传感器测得电动机所加电压为U通过电流传感器测得流过电动机的电流为I，则此时电动机输入功率的表达式为P入＝＿＿＿＿； （2）在实验中，由于电动机的转动使质量为肌的物体在t时间内匀速上升了h高
度，则此时电动机输出功率的表达式为P出＝＿＿＿＿，根据η＝PP出入，求得的效率η1； （3）由于电动机的线圈有电阻，将产生一定的热量，如果用输出功率P出＝P入一P热， 根据η＝＝PP出入，求得的效率为η2＝；η1＝＿＿＿η2＝。（选填“＞”、“＝”或“＜”）
20．（4分）如图（a）所示，在“用DIS研究通电螺线管的磁感应强度”的实验中，M、N是通电螺线管轴线上的两点，且这两点到螺线管中心的距离相等。用磁传感器测量轴线上MN之间各点的磁感应强度B的大小，并将磁传感器探管顶端与M点的距离记作x。
（1）如果实验操作正确，则图（b）中正确的B－x图应为（ ）
（2）如图（c）所示，甲、乙是在两个不同电流下得出的图像，比较甲、乙电流的大小，应有I甲＿＿＿I乙（填“大于”、“等于”或“小于”）
五、计算题（3小题，共28分） 21．（8分）如图所示，把质量为1.2×10-3kg、电量为-4×10-6C的带电小球A用绝缘轻绳吊在铁架台的横梁上，将另一放在绝缘支座上的带电小球B靠近它时，轻绳偏离竖直方向37°角后保持静止，此时两个带电小球恰好处在同一高度，已知sin37°＝0.6，cos37°＝0.8，取g＝10m／s2。试求： （1）小球B的带电种类； （2）小球B施加给小球A的静电力大小； （3）小球B产生的电场中，在小球A所在位置处电场强度的大小和方向。
22．（10分）在如图所示电路中，电源两端的电压恒定为9V，灯A标有“l2V、12W”字样，灯B标有“4V、4W”字样，当滑动变阻器R2的阻值为2Ω时，灯B恰能正常发光，假定灯A电阻不变。试求： （1）此时灯A的实际功率； （2）起保护电源作用的电阻R1的阻值； （3）若将滑动变阻器R2的滑片P向下滑动，试判断A、B两灯的亮暗变化情况（不要求说明理由）。
23．（10分）如图所示是家用电饭煲的电路图。S1是一个固定在锅底加热盘中央的磁钢限温开关，手动闭合后，当此开关温度达到居里点（103℃）时，因其磁性消失会自动断开。S2是一个双金属片自动控温开关，当温度低于70℃时，会自动闭合；温度高于80℃时，会自动断开。红灯是加热指示灯，黄灯是保温指示灯，定值电阻阻值Rl＝R3＝500Ω，加热盘内电阻丝阻值R2＝50Ω，两灯电阻均不计。 （1）请简要回答：如果不闭合开关S1，能将饭煮熟吗？ （2）计算加热和保温两种状态下，电饭煲消耗的电功率之比。 （3）通过简要分析回答：能否把这种电饭煲当自动电水壶使用，即像煮饭那样先将水烧开，然后再自动将水温保持在70～80℃范围? Ⅱ卷（选答题）共20分 一、单项选择题（每小题3分，共12分） 1．两个放在绝缘架上的相同金属球相距为d，球的半径比d小得多，分别带有+q和+3q的电荷量，相互斥力大小为3F现将这两个金属球接触后分开，仍放回原处，则它们的相互斥力将变为 ( ) A．0 B．F C．3F D．4F
2．两个电源的端电压U与电流I的关系如图所示，由图可知 ( ) A．电源a的内电阻较小，电动势较小 B．电源a的内电阻较大，电动势较大 C．电源b的内电阻较小，电动势较大 D．电源b的内电阻较大，电动势较小
3．如图所示，在某一点电荷产生的电场中有a、b两点。已知a点的场强大小为Ea，方向与ab连线的夹角为l20°，电势为φa；b点的场强大小为Eb，方向与ab连线的夹角为l50°，电势为φb。则a、b两点的场强大小及电势高低相比较，有 ( ) A．Ea＝3Eb；φa＞φb B．Ea＝Eb／3；φa＞φb C．Ea＝Eb／3；φa＜φb D．Ea＝3Eb；φa＜φb
4．如图所示，电池的电动势为E、内阻为r，电路中的电阻R1、R2和R3的阻值都相同。在开关S处于闭合状态下，若将开关S1由位置1切换到位置2，则 ( ) A．电压表的示数变大 B．电池的效率变大 C．电池内部消耗的功率变大 D．电阻R2两端的电压变大
二、填空题（每小题4分，共8分） 5．某研究性学习小组利用图（1）所示电路测量电池组的电动势E和内阻r。根据实验数据绘出如图（2）所示的R－1/I图线，其中R为电阻箱读数，I为电流表读数，由此可以得到E＝＿＿V，r＝＿＿＿＿Ω。
6．如图所示，真空中有两个点电荷Ql＝＋4.0×10-8C和Q2＝－l0-8C，分别固定在x坐标轴的x＝0和x＝6cm的位置上。则x坐标轴上x＝＿＿＿cm处的电场强度为零。x坐标轴上电场强度方向沿x轴正方向的区域是＿＿＿＿。
