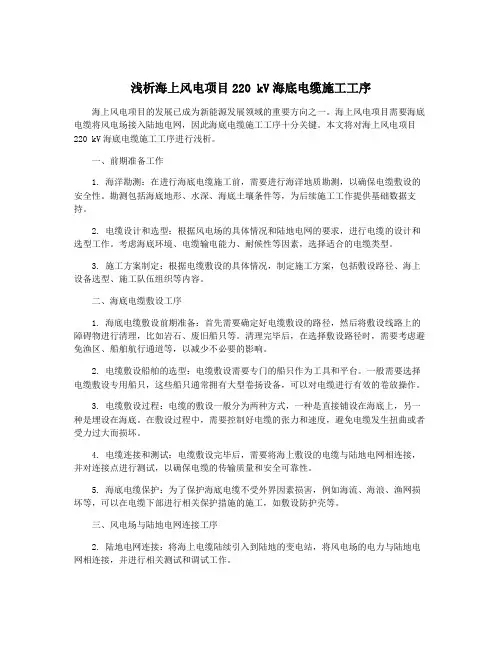

浅析海上风电项目220 kV海底电缆施工工序
浅析海上风电项目220 kV海底电缆施工工序海上风电项目的发展已成为新能源发展领域的重要方向之一。
海上风电项目需要海底电缆将风电场接入陆地电网，因此海底电缆施工工序十分关键。
本文将对海上风电项目220 kV海底电缆施工工序进行浅析。
一、前期准备工作1. 海洋勘测：在进行海底电缆施工前，需要进行海洋地质勘测，以确保电缆敷设的安全性。
勘测包括海底地形、水深、海底土壤条件等，为后续施工工作提供基础数据支持。
2. 电缆设计和选型：根据风电场的具体情况和陆地电网的要求，进行电缆的设计和选型工作。
考虑海底环境、电缆输电能力、耐候性等因素，选择适合的电缆类型。
3. 施工方案制定：根据电缆敷设的具体情况，制定施工方案，包括敷设路径、海上设备选型、施工队伍组织等内容。
二、海底电缆敷设工序1. 海底电缆敷设前期准备：首先需要确定好电缆敷设的路径，然后将敷设线路上的障碍物进行清理，比如岩石、废旧船只等。
清理完毕后，在选择敷设路径时，需要考虑避免渔区、船舶航行通道等，以减少不必要的影响。
2. 电缆敷设船舶的选型：电缆敷设需要专门的船只作为工具和平台。
一般需要选择电缆敷设专用船只，这些船只通常拥有大型卷扬设备，可以对电缆进行有效的卷放操作。
3. 电缆敷设过程：电缆的敷设一般分为两种方式，一种是直接铺设在海底上，另一种是埋设在海底。
在敷设过程中，需要控制好电缆的张力和速度，避免电缆发生扭曲或者受力过大而损坏。
4. 电缆连接和测试：电缆敷设完毕后，需要将海上敷设的电缆与陆地电网相连接，并对连接点进行测试，以确保电缆的传输质量和安全可靠性。
5. 海底电缆保护：为了保护海底电缆不受外界因素损害，例如海流、海浪、渔网损坏等，可以在电缆下部进行相关保护措施的施工，如敷设防护壳等。
三、风电场与陆地电网连接工序2. 陆地电网连接：将海上电缆陆续引入到陆地的变电站，将风电场的电力与陆地电网相连接，并进行相关测试和调试工作。
3. 逐步投入使用：当风电场与陆地电网连接完毕后，可以逐步进行风电场的投产和使用，使得风能转化为电能送入电网供电。
浅析海上风电项目220 kV海底电缆施工工序
浅析海上风电项目220 kV海底电缆施工工序海上风电项目的220 kV海底电缆施工是整个项目实施过程中的重要环节，直接关系到项目能否顺利运转。
本文将从施工前、施工中和施工后三个方面进行分析，解析220 kV 海底电缆施工的关键工序。
一、施工前1.设计阶段海上风电项目220 kV海底电缆的设计，在整个施工阶段起着关键作用。
在设计方案中，需要充分考虑海洋环境、潮汐、水深等因素，确定电缆的材质、型号和电缆敷设的方案。
此外，还需对电缆的设计寿命、承载能力、防腐蚀等问题进行仔细评估，并编制详细的施工方案和安全预案。
2.材料准备220 kV海底电缆施工所用材料和设备必须符合相关的质量标准和技术规范。
材料准备工作包括电缆、接头箱、护套、沉降管等设备的采购、检验和储存。
3.现场准备在施工前，需进行现场勘察和测量，确定电缆铺设的路线和深度，并制定施工标准。
在工程现场进行道路平整、安全标识等工作，确保施工现场的安全和通畅。
二、施工中1.电缆敷设在敷设220 kV海底电缆时，需先将电缆制成一定长度的线盘，再利用海上作业平台将其卷放至船上，然后根据设计方案将电缆放置在指定位置，沿海底敷设至目的地。
2.接头安装在电缆的不同段落之间以及与墙壁接触处，需要安装接头进行连接。
电缆接头选用标准化的配件，按工程图纸要求进行制造和安装，保证电缆的通电性和耐压性。
3.护套安装电缆施工过程中，还需安装护套来保护电缆，护套一般选择环氧树脂套管，具有良好的防腐蚀和防潮能力。
4.沉降管安装在某些区域，如沉积层较厚或海流较大的地方，还需安装沉降管，使电缆完全沉入海底，防止电缆被水流或海底沉积物冲刷或破坏。
三、施工后1.工程验收施工完毕后，需对工程进行验收。
电缆敷设质量和接头安装质量是工程验收的关键点。
验收合格后，方可进行试验和交付使用。
2.设备维护保养220 kV海底电缆的使用寿命为几十年，因此设备的维护保养也相当重要。
在使用过程中需及时检查电缆的状态、防腐蚀情况和接头的连接情况，并做好防护措施，延长设备寿命。
风力发电用软电缆的研制
成。 该乙丙弹性体辐照交联料硬度大于 ８ ０ Ａ， 抗张强度大于 １ ０ Ｎ／ ｍｍ ， 断裂 伸长率大于 ５ ０ ０ ％， ２ ０ ￣ （ ２ 绝缘 电阻大于 ２ ５ ０ Ｍｆ ￣ ・ ｋ ｍ。 该材料具有硫化橡胶 的 各种性能 ： 优异 的耐热、 耐低温、 耐候、 耐水、 耐臭氧 、 耐化 学品腐蚀； 优异 的 电性能 ； 不含有腐蚀铜导体的硫化剂， 导体可 以不镀锡 ， 降低 产品成本 。此 外， 该材料 由于 比重 轻 （ 比传 统橡胶 轻 ３ ０ ￣ ４ ０ ％） ， 在用作 风 电电缆 的绝缘 时， 自身重量对 电缆垂直扭转较橡胶 电缆具有 明显优势。 （ ３ ） 护套 。聚氨酯弹性体护套料是 以聚氨酯为基 料， 填加抗氧剂 、 软化 剂、 稳定剂 、 着色剂等助剂经混合后造粒而成 。该材料 无须硫化交联 ， 硬 度 范围宽， 自Ｓ ＨＯＲＥ — Ａ ０度 至 Ｓ ＨＯＲ Ｅ— Ｄ７ ０度可调： 耐拉伸性能优异 ， 抗 拉 强度大 于 ２ ０ Ｎ／ ｍ ｍｚ ， 断裂伸 长率大 于 ６ ０ ０ ％； 长 期耐温 超过 ７ ０ ￣ Ｃ； 低 温 拉 伸 、低温冲击和低温卷绕完全满足一 ５ ５ ￣ Ｃ耐严寒风 电电缆的护套要求 。另
科 学 理 论
风 力发 电用 软 电缆 的研 制
杨 旭 光
（ 烟 台 市 电缆 厂 ， 山东 烟 台 ２ ６ ４ ０ ０ ２ ）
摘
要： 风 电产业 的不断发展 ， 要求具有更高性能 的风力发 电机用软 电缆 与之配套 。介绍 了风力发 电用软 电缆的的产 品设计、 制造工艺等研 制内容
并 对 其 特 殊 性 能 作 了阐 述 。
工序进行重点控制和工艺验证。 （ １ ） 导 体 绞 合 在试制 过程中 ， 我们选 择 了常用规 格导 电线芯截 面为 ７ ０ ｍｍ ， 单丝直
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风电电缆
一、产品简介
风力发电机专用电缆主要用于风力发电机叶片、齿轮箱及机舱和塔筒内。
由于风电场多在气候条件较为恶劣的地区，因此，该产品的关键性能为电缆的低温抗扭转性能和低温下电缆柔软性。
电缆要具备在温度为-50℃～+80℃的环境中保持优良的电气和机械性能。
特变电工风力发电机专用电缆参照德国DIN VDE标准设计，选用进口材料耐低温材料作为风机电缆的绝缘及护套。
产品可以在-50℃环境下使用，且低温环境下具备优良的抗扭性能。
风电电缆
二、技术介绍
1、电缆的低温抗扭曲性能
由于风力发电机组在发电过程中，要根据风向的变化进行旋转机舱，所以风力发电机组中使用的电缆必须具备在低温环境下的抗扭转功能。
该产品可以满足：悬挂在-40℃的低温箱中，试样长度为10m，经过正向四圈再反向四圈作为一个旋转周期，每
个周期旋转1440°，电缆扭转次数为3000次。
扭转后电缆表面无开裂现象，且浸在水中经受1.5kV电压5min不击穿。
为此保证了在低温环境下，电缆具备了优良的电气和机械性能。
2、电缆的耐候性能
风力发电专用电缆有时要暴晒在强烈的阳光下，紫外线非常强烈，必须具备高的耐紫外线照射的性能。
该产品满足：电缆经过42天老化后，护套材料老化前后抗张强度的变化率最大不超过30%，老化前后断裂伸长率的变化率最大不超过30%。
确保了产品具备高的耐紫外线照射的性能。
3、电缆的耐油性能
在风力发电机组内部，较多部位必须保持良好的润滑作用，齿轮箱油经常会漏出，经常会顺着电缆流下来，所以电缆必须具备良好的耐油性能。
该产品具备如下性能：在100℃的条件下的油中，经过168h，浸油前后护套材料的抗张强度的变化率最大不超过40%，浸油前后断裂伸长率的变化率最大不超过40%。
达到德国标准VDE 0472 803中A类要求。
4、电缆的耐海水腐蚀性能（海上风力发电机）
随着海上风力发电机组的开发应用，越来越多的风力发电机已应用在海上，海上风机要求电缆必须具备优良的耐海水腐蚀或耐盐雾腐蚀的性能。
该产品具备如下性能：电缆在NaCL:MgCL2为7：1，浓度为30g/L,pH范围7.0～8.0的溶液中，在40℃的温度下，通过14天浸泡后，电缆在20℃时经受1.5kV电压5min 不击穿。
达到德国标准VDE 0472 806中B类要求。
针对风力发电专用电缆，特变电工已经成功申报了2项专利，分别是“耐热环保型弹性体绝缘软电线及电缆”，专利号为ZL200620036404.7和“耐寒耐油抗扭转风力发电机专用环保软电缆”，专利号为ZL200820063586.6，特变电工拥有生产风力发
电机专用电缆的自主知识产权。
三、社会效益
特变电工在风力发电设备及风力发电专用电缆的研发上，拥有享受国家津贴的老专家一人，教授级高工两人，数十位的研发人员组成的风力发电专用电缆专家队伍；已掌握了生产满足德国、西班牙、欧洲等国家标准的关键技术；并根据我国风力资源丰富地区的气候、环境等特征，结合国内风力发电机引进的不同国家的技术特点，对专用电缆进行结构优化设计，自主研发了耐低温风力发电机专用电缆。
特变电工在风力发电机专用电缆生产方面，选用优质的绝缘及护套材料，电缆的性能达到世界领先水平。
特变电工拥有国内首套进口低温设备，低温设备能同时能满足低温扭转试验、低温拉伸试验、低温卷绕试验的试验要求，为生产高质量耐低温的风力发电机专用电缆提供了有力的保障。
产品具有优异的耐低温、耐磨性，耐疲劳性、耐气候老化性能、耐微生物性能，对油品、化学品具有极好的耐腐蚀性能。
特变电工为西班牙Gamesa、丹麦维斯塔斯、上海电气、湘能风电、中船重工（重庆）海装风电、北京北重、重庆船舶工业公司提供的风力发电机专用电缆先后服务于新疆国投风力发电厂，新疆达坂城风电厂，辽宁营口仙人岛风电厂，国华呼伦贝尔风力发电厂等工程中。
