中波转播台电磁辐射与城市规划建设

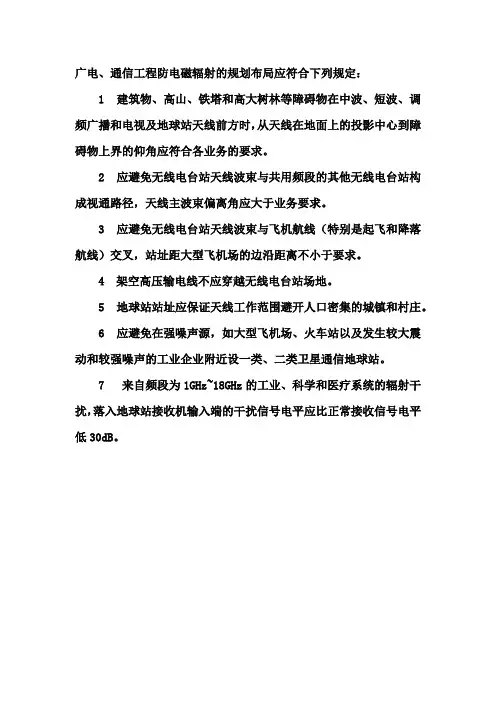

广电、通信工程防电磁辐射的规划布局
广电、通信工程防电磁辐射的规划布局应符合下列规定：
1 建筑物、高山、铁塔和高大树林等障碍物在中波、短波、调频广播和电视及地球站天线前方时，从天线在地面上的投影中心到障碍物上界的仰角应符合各业务的要求。
2 应避免无线电台站天线波束与共用频段的其他无线电台站构成视通路径，天线主波束偏离角应大于业务要求。
3 应避免无线电台站天线波束与飞机航线（特别是起飞和降落航线）交叉，站址距大型飞机场的边沿距离不小于要求。
4 架空高压输电线不应穿越无线电台站场地。
5 地球站站址应保证天线工作范围避开人口密集的城镇和村庄。
6 应避免在强噪声源，如大型飞机场、火车站以及发生较大震动和较强噪声的工业企业附近设一类、二类卫星通信地球站。
7 来自频段为1GHz~18GHz的工业、科学和医疗系统的辐射干扰，落入地球站接收机输入端的干扰信号电平应比正常接收信号电平低30dB。

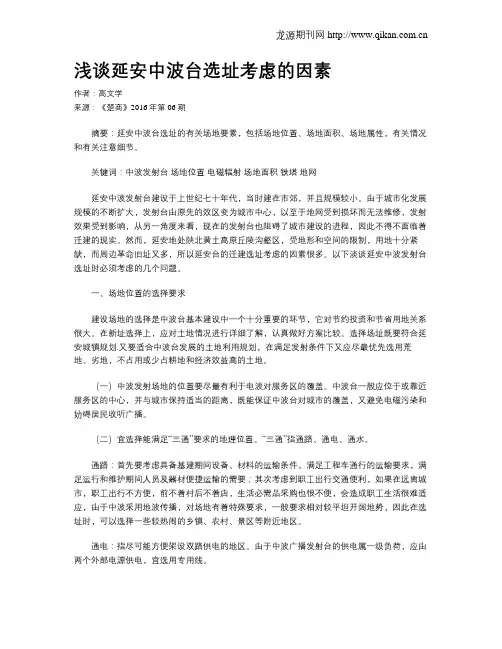

浅谈延安中波台选址考虑的因素
浅谈延安中波台选址考虑的因素作者：高文学来源：《楚商》2016年第06期摘要：延安中波台选址的有关场地要素，包括场地位置、场地面积、场地属性，有关情况和有关注意细节。
关键词：中波发射台场地位置电磁辐射场地面积铁塔地网延安中波发射台建设于上世纪七十年代，当时建在市郊，并且规模较小。
由于城市化发展规模的不断扩大，发射台由原先的效区变为城市中心，以至于地网受到损坏而无法维修，发射效果受到影响，从另一角度来看，现在的发射台也阻碍了城市建设的进程，因此不得不面临着迁建的现实。
然而，延安地处陕北黄土高原丘陵沟壑区，受地形和空间的限制，用地十分紧缺，而周边革命旧址又多，所以延安台的迁建选址考虑的因素很多。
以下淡谈延安中波发射台选址时必须考虑的几个问题。
一、场地位置的选择要求建设场地的选择是中波台基本建设中一个十分重要的环节，它对节约投资和节省用地关系很大。
在新址选择上，应对土地情况进行详细了解，认真做好方案比较。
选择场址既要符合延安城镇规划.又要适合中波台发展的土地利用规划，在满足发射条件下又应尽最优先选用荒地、劣地，不占用或少占耕地和经济效益高的土地。
（一）中波发射场地的位置要尽量有利于电波对服务区的覆盖。
中波台一般应位于或靠近服务区的中心，并与城市保持适当的距离，既能保证中波台对城市的覆盖，又避免电磁污染和妨碍居民收听广播。
（二）宜选择能满足“三通”要求的地理位置。
“三通”指通路、通电、通水。
通路：首先要考虑具备基建期间设备、材料的运输条件，满足工程车通行的运输要求，满足运行和维护期间人员及器材便捷运输的需要；其次考虑到职工出行交通便利，如果在远离城市，职工出行不方便，前不着村后不着店，生活必需品采购也很不便，会造成职工生活很难适应，由于中波采用地波传播，对场地有着特殊要求，一般要求相对较平坦开阔地势，因此在选址时，可以选择一些较热闹的乡镇、农村、景区等附近地区。
通电：指尽可能方便架设双路供电的地区。
由于中波广播发射台的供电属一级负荷，应由两个外部电源供电，宜选用专用线。

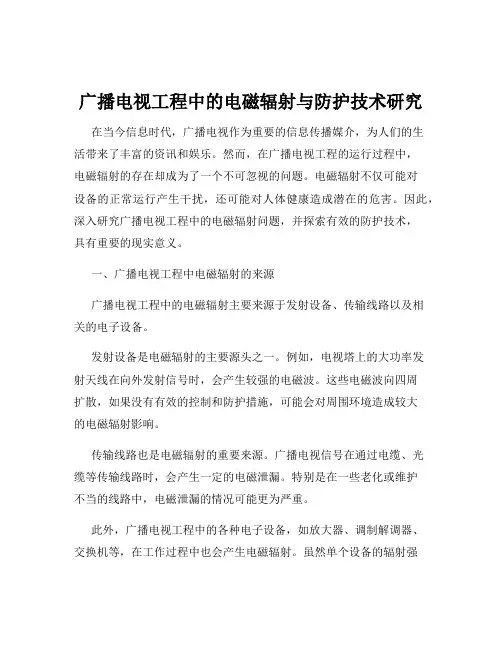

广播电视工程中的电磁辐射与防护技术研究
广播电视工程中的电磁辐射与防护技术研究在当今信息时代，广播电视作为重要的信息传播媒介，为人们的生活带来了丰富的资讯和娱乐。
然而，在广播电视工程的运行过程中，电磁辐射的存在却成为了一个不可忽视的问题。
电磁辐射不仅可能对设备的正常运行产生干扰，还可能对人体健康造成潜在的危害。
因此，深入研究广播电视工程中的电磁辐射问题，并探索有效的防护技术，具有重要的现实意义。
一、广播电视工程中电磁辐射的来源广播电视工程中的电磁辐射主要来源于发射设备、传输线路以及相关的电子设备。
发射设备是电磁辐射的主要源头之一。
例如，电视塔上的大功率发射天线在向外发射信号时，会产生较强的电磁波。
这些电磁波向四周扩散，如果没有有效的控制和防护措施，可能会对周围环境造成较大的电磁辐射影响。
传输线路也是电磁辐射的重要来源。
广播电视信号在通过电缆、光缆等传输线路时，会产生一定的电磁泄漏。
特别是在一些老化或维护不当的线路中，电磁泄漏的情况可能更为严重。
此外，广播电视工程中的各种电子设备，如放大器、调制解调器、交换机等，在工作过程中也会产生电磁辐射。
虽然单个设备的辐射强度可能不大，但众多设备集中在一起，其综合的电磁辐射影响也不容忽视。
二、电磁辐射对广播电视工程的影响电磁辐射对广播电视工程的影响主要体现在两个方面：对信号传输的干扰和对设备性能的影响。
较强的电磁辐射可能会干扰广播电视信号的正常传输。
这会导致信号衰减、失真，甚至出现信号中断的情况，严重影响观众的收看体验。
同时，电磁辐射还会对广播电视设备的性能产生不良影响。
长期处于电磁辐射环境中的设备，其电子元件可能会受到损伤，导致设备的使用寿命缩短，故障率增加。
这不仅增加了设备维护的成本，还可能影响广播电视节目的正常播出。
三、电磁辐射对人体健康的潜在危害除了对广播电视工程本身的影响外，电磁辐射还可能对人体健康造成潜在的危害。
长期暴露在较强的电磁辐射环境中，可能会引起人体神经系统、心血管系统、免疫系统等方面的功能紊乱。

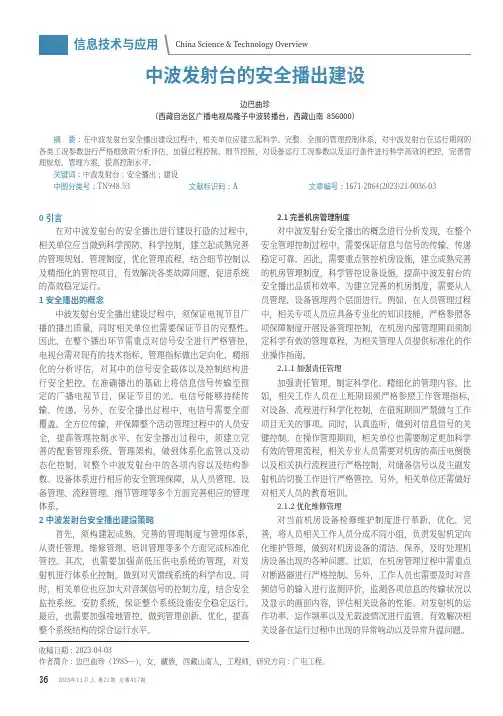

中波发射台的安全播出建设
362023年11月上 第21期 总第417期信息技术与应用China Science & Technology Overview0 引言在对中波发射台的安全播出进行建设打造的过程中，相关单位应当做到科学预防、科学控制，建立起成熟完善的管理规划、管理制度，优化管理流程，结合细节控制以及精细化的管控项目，有效解决各类故障问题，促进系统的高效稳定运行。
1 安全播出的概念中波发射台安全播出建设过程中，须保证电视节目广播的播出质量，同时相关单位也需要保证节目的完整性。
因此，在整个播出环节需重点对信号安全进行严格管控，电视台需对现有的技术指标、管理指标做出定向化、精细化的分析评估，对其中的信号安全载体以及控制结构进行安全把控。
在准确播出的基础上将信息信号传输至预定的广播电视节目，保证节目的光、电信号能够持续传输、传递。
另外，在安全播出过程中，电信号需要全面覆盖、全方位传输，并保障整个活动管理过程中的人员安全，提高管理控制水平。
在安全播出过程中，须建立完善的配套管理系统、管理架构，做到体系化监管以及动态化控制，对整个中波发射台中的各项内容以及结构参数、设备体系进行相应的安全管理保障，从人员管理、设备管理、流程管理、细节管理等多个方面完善相应的管理体系。
2 中波发射台安全播出建设策略首先，须构建起成熟、完善的管理制度与管理体系，从责任管理、维修管理、培训管理等多个方面完成标准化管控。
其次，也需要加强高低压供电系统的管理，对发射机进行体系化控制，做到对天馈线系统的科学布设。
同时，相关单位也应加大对音频信号的控制力度，结合安全监控系统、安防系统，保证整个系统设施安全稳定运行。
最后，也需要加强接地管控，做到管理创新、优化，提高整个系统结构的综合运行水平。
2.1 完善机房管理制度对中波发射台安全播出的概念进行分析发现，在整个安全管理控制过程中，需要保证信息与信号的传输、传递稳定可靠。
因此，需要重点管控机房设施，建立成熟完善的机房管理制度，科学管控设备设施，提高中波发射台的安全播出品质和效率。
中波发射台搬迁建设中的几个问题
对发射设备进行精确校准和验证，确 保其达到预定的技术指标和发射效果 。
发射台运行前的验收测试
系统测试
在发射台运行前需进行全面的系统测试，验证整个系统的工作性能和稳定性。
验收标准制定
根据相关规定和技术要求，制定详细的验收标准，确保发射台性能达标。
04
安全和保障问题
发射台运行安全保障措施
02
发射设备配置问题
发射设备的选择和配置原则
根据发射频率、功率 、天馈系统等参数选 择发射设备。
根据发射台实际情况 进行设备配置，以满 足不同需求。
考虑设备的稳定性、 可靠性、经济性等因 素。
发射功率和覆盖范围的确定
根据发射台的实际需要确定发射 功率。
根据服务区域和覆盖范围确定发 射设备的数量和分布。
THANK YOU
搬迁过程中的风险控制和管理
风险评估
在搬迁过程中，需要对各种可能出现的风险进行评估，包括设备故障、人员伤亡、自然灾害等。同时，要制定相 应的应急预案，以应对可能出现的突发情况。
安全管理
在搬迁过程中，需要严格遵守安全管理规定，确保人员和设备的安全。同时，对于一些危险品或重要物资的运输 和储存，也需要加强安全管理。
与新旧发射台的对接问题
技术对接
在搬迁过程中，需要确保新旧发射台的技术对接顺畅，避免 出现技术上的问题。同时，对于一些老旧设备，需要进行技 术升级或改造，以适应新的工作环境。
人员培训
在新旧发射台对接过程中，需要对值班人员进行培训，确保 他们熟悉新发射台的操作和维护流程。同时，对于一些新技 术或新设备，也需要对人员进行培训。
根据地形、建筑物等因素进行功 率分配和覆盖优化。
发射设备的备份和冗余设计
新建中波发射台的规划与技术系统配置
配 置 大大增 强 。中波 广播 的发 射特 性 和确 保 本地 区 的覆盖 ，新 台址位 于 西 护与 天线 区运 行安 全 的需要 ，没有 设 ５ ０ ｍ为计 起点没 置在 天线 区内。发射 场 的 中波 天线 与 受 到城 市 发展 高楼 林立 的影 响 ，不 利 江河边 ，发射 天线外 ２
视 优 质安 全播 出。开播 以来 ，设备 运 处 理得 当，这对 当 时整 台搬迁 建设 和 为 单体 两层 钢筋 混凝 土框 架结 构 ，首
１ １ ７
１ 专 相ｑ
层宜 设 为大 堂 、机务 室 、器 材 仓库 、
个方向 ，有利于多个频率馈管的输 出，
金工 间 、维修 间、洗手 间；发射 机 房 集中在一起节省支架或减少馈 管沟 的建 设 在 机 房 楼 的第 二 层 ， 室 内净 高 在 设。发射塔 之间有一定 的距离 ，有 足够
５ ０ ｍ左右 ；发 射机房是发射场与 安 装规范 》 （ Ｇ Ｙ ５ ０ ５ ６ — ２ ０ ０ ５）和 国 家 低 导系 数高 ，信 号稳 定 ，西 江 的开 阔 制在 １ 建于发射场与行政 、 现 行 的工 程设 计 、施 工 、验 收有 关 规 可 扩大 传播 半径 ，形 成覆 盖优 势 。台 综合 区的分界点 ，
４ ． ５ ｍ，以满 足设 备 的安装 、散 热 、采 的面积埋藏地网 ，发射塔 的拉线尽 可能
光 等要 求 ，避免 过多 的 支撑 柱 ，设 计 地安排到 利 于 面积 的利 利用率 ，也是发射台 “ 守土有责”的一
用和值班人员对发 射设 备的监视。
需 要 。划 转省 广播 电影 电视局 隶属 省 术属 性 ，使 用桅 杆 式发 射 天线 和铺 设 道路 、给 排水 系统 、绿化 带 ，各个 区 广 播电视技术 中心管理后 ，日常经费 、
中短波广播发射台电磁辐射环境影响预测模型的构建
中短波广播发射台电磁辐射环境影响预测模型的构建张丹丹摘要：为了能够更好地分析短波广播发射台受到电磁辐射的影响，需要按照国家的规定对电磁辐射的相关标准进行分析，从而得出中短波广播发射电台受到的电磁辐射的影响，建立相关的预测模型。
我们对相应的中短波发射台的辐射环境进行了分析，编辑了计算机程序，能够针对实际的监测理论对干扰情况进行预测。
在实际的运算过程中，我们分析了中短波发射台受到周围电磁辐射干扰的问题。
关键词：中短波电磁辐射；广播发射台；预测模型；环境影响预测现在，我国的城市化规模越来越大，建筑物越来越多，对中短波造成了一定的干扰，导致信号不能有效传播，使周围的电磁环境遭到破坏。
为了提高中短波发射台的传播效果，就要对其进行建设，以在良好的电磁环境下促进信号的传播。
我们根据对中短波广播发射台周围电磁辐射环境的分析，并采用仿真模拟的方法，能够分析电磁辐射中信号的传播效果。
一、电磁辐射的相关评价标准一般来说，中波的范围在500～1500kHz，短波的范围在3～30kHz，按照国家的相关规定，其主要的导出值受到限制。
在《辐射环境管理与保护的原则》中，在一些环境保护部门中，一般使用的是《电磁辐射保护的原则》，将单个项目的导出值进行了约束，一般都控制在19V/M。
二、预测模式（一）单独中波发射频率的计算公式按照《辐射环境保护的原则和指导》中的规定，对电磁辐射的监控设备和方法进行了详细阐述，中波的场强是运用范德波尔公式来计算的。
在对场强进行计算的过程中，要知道被测的位置与发射台的水平距离，还要知道发射机的功率，要知道接地的基本振子的天线增益倍数，从而计算出中波的场强。
（二）单独短波发射频率的计算公式对短波场强的计算是要知道被测的位置与发射台的水平距离，还要知道发射机的功率，要知道接地的基本振子的天线增益的倍数。
（三）多个不同的中波发射频率的预测模型中波段分为不同的发射台，每个发射台的发射频率肯定是不同的，这时就要对单个项目进行分析，然后采取叠加的方法，其评价的标准为18V/M，然后将单个的场强计算出来，按照评价的标准，将场强的数值与评级的标准进行对比，从而分析出场强是否是符合要求的。
中波发射台的建设研究
中波发射台的建设研究作为国家重地，广播电视发射台担负着极其重要的发射任务。
而中波发射台的选址非常重要，直接关系到接收效果和投资规模。
同时发射系统的监控对于播放系统的可靠性及播出质量，都具有非常重要的作用。
防雷措施也是中波发射台建设中不可忽视的重要环节，必须引起高度重视，本文对中波发射台的建设进行了着重探讨和研究。
标签：中波发射；建设规划；设计思路；防雷措施新的历史时期，广播电视领域已经开始广泛应用新设备和新技术，但中波发射所起到的作用仍旧不容小觑。
然而因为中波发射技术仍旧缺乏相关的实践技术和理论依据，所以在实际工作中很多内涵技术严重缺失，其辅助性技术措施也不完备。
本文对中波发射台的建设问题进行了重点研究。
1 新中波发射台的建设规划1.1 新中波发射台的选址1.1.1 场地位置位置的选定应利于服务区内电波的覆盖，若中波台功率较小，应与服务区的中心接近；若中波台功率较大，则既要与城市的距离适当，同时和服务区的中心靠近，以规避对居民收听广播造成妨碍，或者发生电磁污染。
1.1.2 占地面积场地面积应对地网、天线、设备和机房等全部技术给予满足，同时满足行政生活设施和辅助等合理布局的需要，并为今后的建设留有一定的发展空间。
一般来讲，针对中波天线，0.64λ是其最佳辐射高度。
而对于偏远地区而言，0.53λ是最有利的高度，或者是介于0.3λ和0.5λ之间，而.4λ附近的阻抗谐振区尽量不要选择。
中波发射台的建设应根据实际情况，选择场地大小、投资规模、节目套数规划和综合建设服务范围。
1.1.3 天线的地网发射效果直接受中波天线的影响。
实有效果和地網的关系是，地网的根数越多、半径越长，就会产生越高的实用效益。
但数值达到一定程度之后，往往增益的提升会很微小。
为了使地波损耗减少，地网导线埋的越浅，效果就会越好。
但因地面上需要进行耕作，同时又需要很大的占地面积，所以为了对导线起到保护作用，导线应低于7（X）毫米。
1.1.4 总平面的布置选址和平面布置应保证良好的覆盖面积，既安全、可靠，又保证良好的运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中波转播台电磁辐射与城市规划建设
笔者从事广播电视行业，在中波转播台工作近二十年，尤其近几年，随着社
会物质和文化的飞速发展进步，人们的环保意识逐步增强，关于中波转播台是否
会产生电磁辐射、是否对人体构成伤害、是否会对周边产生电磁干扰等疑问困扰
着部分群众，针对这些问题，本文展开个人的实践经验和理论依据给予阐述。
中波转播台的任务和职责是实施无线广播传输覆盖，是党和政府宣传战线的
前沿阵地，是丰富人民群众文化生活的技术基石。每个中波转播台均担负着重要
的政治责任和宣传责任，必不可少。随着我国社会物质和科技的飞速发展，拉大
城市框架、大城镇、产业集聚区和经济区建设呈必然趋势，城市边缘化发展势不
可挡。许多地处城市边缘或城郊区域的中波转播台面临着搬迁新建的课题，由于
中波转播台职能、行业、性质的高度专业化，搬迁新建的前期选址工作、选址工
作中与当地城市规划建设的衔接兼容尤为突出。
依据《中波、短波发射台场地选择标准》（GY5069—2001）及《广播电视工
程项目建设用地指标》（建标[1998]18号）文件，选址技术条件和要求：
1）中波发射台宜避开水患地区和落雷、龙卷风等频繁灾害性气候地区；
2）中波发射台宜避开有毒气、有腐蚀性气体及排出大量烟尘、粉尘等污染
区1000米以上；
3）中波发射台场地地形应该是平坦的，场区以外500米范围内，总坡度不
应超过3%；
4）避开9度及9度以上高裂度地震区；
5）地下有未开采的有价值的矿藏或不稳定的地下采空区；
6）地基性质严重不良的地段、洪水或地下水对建筑物和构筑物有严重威胁
或不良影响的地段；
7）不良的地质发育，对场地稳定性有直接危害或潜在威胁的地段（如泥石
流、崩塌等）；
8）中波发射台与稠密居民区距离应大于200米，与高速公路、高速铁路、
加油站、燃气站、发电厂、高压变电站、高压输变电走廊之间距离应大于1000
米，应尽可能远离森林和山体；
9）中波发射台场区地质应该是地阻低、导磁率高的土壤地，土壤层厚度不
小于8米；
10）认真全面考虑有效覆盖范围、主要服务区域，科学论证与其它发射台之
间的电磁兼容问题。
基于以上技术条件和要求进行实地勘选，遇到的首个难题可能是公众对中波
转播台磁辐射的误解。众所周知，物质世界的电磁辐射分为天然辐射和人工辐射。
天然辐射指来自地球的热辐射、太阳辐射、宇宙射线、雷电等；人工辐射指来自
雷达、通信基站、电视台、广播电台、高压输变电网线、电力发电厂以及电磁能
在工业、科学、医疗和生活中的应用设备（例如核磁共振、电磁炉等）。
人们及周边所有物体时刻都处在电磁辐射中、也时刻进行电磁辐射。自然存
在的天然辐射、随处可见的手机、对讲机、GPS、CDMA基站、通信微波站、电
视台、广播电台、家用电器（例如冰箱、微波炉、电脑、空调）等都产生电磁辐
射。电磁辐射的影响，主要取决于辐射电波的波长，电磁波波长越短（亦即辐射
电波的频率越高），人体或物体吸收电磁波功率越大，受到的影响越大。电磁波
按波长长短排序为：长波、中波、短波、调频、微波、红外线、可见光、紫外线、
X射线、伽玛射线。中波电磁波长排序第二（波长范围为565—187米），以地波
和天波两种方式传播。所谓地波，就是从天线辐射的沿地球表面向四周传播的电
磁波。夜间，能够强烈吸收中波的电离层D层消失后，中波天线以高仰度辐射
的那部分电磁波被电离层E层反射回地面，形成所谓的天波。
根据《电磁辐射防护规定》（GB8702—88）第2.2.2款规定，中波电磁辐射
场公共照射导出限值为：电场强度40V/m。作者从事中波转播工作近二十年，现
将日常电磁辐射监测的敏感技术数据提供给读者，以期消除对中波电磁辐射的误
解：
天气：晴，温度27.5—35.0度，湿度51—70%
监测仪器EMC—20型电磁测量仪
频率响应范围100khz—3Ghz
监测范围及布点
监测范围以发射塔基为中心，各自半径0.5Km区域。依据《电磁辐射环境
影响评价方法和标准》（HJ/T10.3—1996）规定，在监测范围内，以天线为中心
间隔25m定点
中波转播台工作状态
正常运行阶段 发射总功率2部3Kw发射机
测量结果
测量场强时，场强仪离地面约1.7m高，每个测点连续测5次，每次测量时
间不小于15秒。测量结果如下：
从表中实际结果明显看出，辐射区域场强值为0.22—6.84V/m，在发射塔中
心向西250—350米间场强分别为1.50V/m、6.84V/m、1.27V/m，是因为该监测
点附近有一条10Kv的电力线的干扰。虽然这样，中波转播台发射产生的场强值
远低于《电磁辐射防护规定》（GB8702—88）的公众导出限值40V/m，毋庸置疑，
中波转播台的电磁辐射环境质量良好。
另外，中波转播台的选址规划不能与其它的电视发射台（或电视转播台）同
址规划建设。这是因为：
1）电视发射台所使用的高大的发射塔并非电视发射天线，而是与大地连接
在一起的、起支撑和提供高度作用的构筑物，在该构筑物达到电视天线安装高度
处安装一副或几副电视发射天线在此构筑物之上。所谓的“发射塔’起到为电视
发射天线提供高度支持的作用，是与大地一体的导体，不是电视发射天线。中波
转播台的发射塔本身就是发射天线，该发射塔与大地绝缘、是以塔身为振子的底
部馈电的垂直振子，它由钢质桅杆、绝缘拉线、绝缘底座、放电球、地网等构成，
不是支持发射天线的构筑物。
2）电视发射台的接地塔会吸收中波转播台发射塔辐射的无线电波；同时起
反射作用、使中波电波与电视接地塔反方向定向发射。两台相互产生电磁干扰，
均无法正常运行。
中波转播台选址建设是一个复杂的课题，还要考虑到与医院、加油站、电子
设备科研生产单位、通信基站等保持公共辐射防护距离，以免相互之间产生电磁
干扰，以期达到电磁兼容。
作者虽在中波转播台工作近二十年，但所学所历有限，文中有不妥之处，请
各位专家和同仁谅解指正。
