蓄光材料
夜光粉和荧光粉的区别
夜光粉和荧光粉的区别第一，夜光粉也叫荧光粉，发光粉，蓄光粉，储光粉，主要特性是有光源的时候会自动吸收，没有光源的情况下会发光，发光颜色有很多种，如黄绿光，蓝绿光，天蓝光，紫光，红光，白光，橙光等，广泛运用于硅胶，塑胶，油墨，涂料，玻璃等几乎所有行业都可以用。
第二，另外一种荧光粉是色彩鲜艳，灯光照射下会反光的，就像路边的标牌，用车灯一照就会反光这种，颜色有大红，玫红，桃红，绿色，蓝色等，所以你的客人要做这种产品的时候，如果没有说清楚要那一种，你可以问下客人是要那种荧光粉，是晚上会发光的，还是灯照会反光粉，色彩鲜艳的，就可以确定客人要那种材料来做了！注意事项1．避免在酸性环境下使用(Al2O3与酸会发生)。
2．避免与水接触，尽量密封保存；(会吸收空气中水分,使夜光粉变黑不发光和结块)。
3．避免与金属接触(会影响夜光粉的不,影响发光)。
4．避免高温高速摩擦(会改变夜光粉已有的结构)。
带有放射性的夜光粉，是在荧光粉中掺入，利用放射性物质不断发出的射线激发荧光粉发光，这类夜光粉发光时间很长，但有毒有害和环境污染等应用范围小。
应用在实际生活中，利用夜光粉长时间发光的特性，制成弱照明光源，在军事部门有特殊的用处，把这种材料涂在航空仪表、钟表、窗户、机器上各种开关标志，门的把手等处，也可用各种透光塑料一起压制成各种符号、部件、用品(如电源开关、插座、钓鱼钩等)。
这些发光部件经光照射后，夜间或意外停电、闪电后起床等它仍在持续发光，使人们可辨别周围方向，为工作和生活带来方便。
把夜光材料超细粒子掺入纺织品中，使颜色更鲜艳，小孩子穿上有夜光的纺织品，可减少交通事故。
在工业中的应用，随着汉彩精细颜料夜光粉在各工艺品行业和玩具行业的应用，越来越多的客户开始使用汉彩精细颜料夜光粉来改变自身产品的性能，但是夜光粉本身的很多特性又是大部分客户所不知道的，比如现在市场上的有很多种夜光粉，不仅质量有差别，价格也有很大差别，很多客户很难买到自己心仪的夜光粉。
长余辉材料
2、材料制备
目前长余辉发光材料的合成方法主要有高温固相法、化学共沉淀法、溶胶凝胶法、微波合 成法、燃烧法、水热（溶剂）合成法等。其中高温固相法是发光材料行业中传统的也是目
前最主要的制备方法,生产工艺比较成熟，但是焙烧温度高(1100~1400℃)，反应时间长
(2~3h），产品冷却需要较长的时间，产物的硬度大，要得到适于应用的粉末状材料，就必
长余辉材料
长余辉发光材料简称长余辉材料，又称夜光材料。它是一类吸收太阳或人工光源所产 生的光发出可见光，而且在激发停止后仍可继续发光的物质。具有利用阳光或灯光储光， 夜晚或在黑暗处发光的特点，是一种储能、节能的发光材料。长余辉材料不消耗电能，但 能把吸收的自然光储存起来，在较暗的环境中呈现出明亮可辨的可见光，具有照明功能， 可以起到指示照明的作用，是一种“绿色”光源材料。尤其是稀土激活的碱土铝酸盐长余 辉材料的余辉时间可达 12h 以上，具有白昼蓄光、夜间发射的长期循环蓄光、发光的特点， 有着广泛的应用前景。
余辉时间，对人体和环境有危害，而在铝酸盐体系中这是不需要的。 但铝酸盐长余辉材料也具有如下缺点：发光颜色单调，合成温度高，发射光谱主要集
中在 440—520nm 范围之间；遇水不稳定。
（3）硅酸盐基
采用硅酸盐为基质的长余辉材料，由于硅酸盐具有良好的化学稳定性和热稳定性，同 时原料 SiO2 廉价、易得，近些年来越来越受人们重视，并且这种硅酸盐材料广泛应用于照 明及显示领域。自从 1975 年日本首先开发出硅酸盐长余辉材料 Zn2SiO4:Mn,As，其余辉 时间为 30min。
须球磨，耗时耗能，且粉体发光亮度衰减严重。
3、长余辉发光材料分类
（1）硫化物体系 发蓝紫光的 CaS：Bi，发黄光的 ZnCd：Cu。硫化物系列发光材料主要包括硫化锌、硫化
荧光材料的发光原理
荧光材料的发光原理
荧光材料的发光原理：荧光材料分为蓄光型、反射光型、双剂反应型。
这三种是最位常见的三种，而且这三种的发光原理也各有不同。
1、蓄光型：简单直白的说它就是一种快速吸收，缓慢释放的过程。
2、反射光型：它是由一种表面秘度较大，分子抛光性强的物质组成，说白了就是一种平行漫反射，就和自行车尾灯的原理相同。
3、双剂反应型：就是由两种化学药剂组成，当两剂相遇就会发生化学反应，从产生而发光。
荧光材料简介：荧光材料是由金属(锌、铬)硫化物或稀土氧化物与微量活性剂配合经煅烧而成。
无色或浅白色，是在紫外光(200～400nm)照射下，依颜料中金属和活化剂种类、含量的不同，而呈现出各种颜色的可见光(400～800nm)。
特性：随着科学技术的进步，人们对荧光的研究越来越多，荧光物质的应用范围越来越广。
荧光物质除用作染料外，还在有机颜料、光学增白剂、光氧化剂、涂料、化学及生化分析、太阳能捕集器、防伪标记、药物示踪及激光等领域得到了更广泛的应用。
蓄光型疏散指示
蓄光型疏散指示是一种用于在紧急情况下引导人们安全疏散的设备。
它使用蓄光材料制成，可以在黑暗或有烟雾等视线受限的情况下发出光亮，提供可见的指示。
蓄光型疏散指示通常安装在建筑物的墙壁或天花板上，标示出疏散的方向和路径。
它们通常使用箭头、字母或符号来指示正确的疏散路线，以帮助人们快速而安全地离开危险区域。
蓄光型疏散指示的材料可以在充足的光线下储存光能，并能在光线消失后持续放出光亮。
这种设计可以确保即使在停电或其他紧急情况下，人们仍能够准确地辨认出疏散指示，避免恐慌和混乱。
总之，蓄光型疏散指示是一种重要的安全设备，它可以在紧急情况下为人们提供可见的指示，帮助他们顺利、安全地疏散离开危险区域。
蓄光型自发光制品的开发及应用
发 光 安 全 标 志 、发 光 玻 璃 、发 光 陶 瓷 等 多 种 制
品。 １１ 发 光 塑 料 ．
光 图案 ． 有特殊 的艺 术效果 。 具
１３ 发 光硅 橡胶 制品 ．
发 光硅 橡 胶制 品 是将 蓄 光型 发 光材 料应 用 于 硅橡胶 中制 成 的。主要 产 品是发 光硅橡 胶按键 ， 主 要用 于制造 空调 、 电 、 Ｖ 等的遥控 器 。 彩 ＤＤ
中， 塑 料具 有 自发 光 功能 ， 按 常规 的塑 料 加工 使 可 方法 进行 加 工 ， 注射 成 型 、 出成型 、 压成 型 、 如 挤 层 涂覆 等加 工方法 。 发光 颜 料 的加 入可 采用 直 接加 入 法或 母 料加
入 法 ：直 接加 入法 就 是将 发光 颜料 与 塑料 树 脂 直 接 混 配均 匀 ， 进行 成 型加 工 ； 料 加入 法 就是 将 发 母
５ ２
塑 料 助剂
２０ ０ ６年第 ６期 （ 总第 ６ 期 ） ｏ
场 、 铁、 场、 地 机 轮船 、 学校 、 标 ， 可用 于海 洋设 航 也
所。 ．
备 、 用 电器 及高级 木器 。若 用发光 涂料制 成金 属 家
标牌 ， 应用起 来也 十分方便 。
１ ． 其 他 ５
（） ２ 工业设 备 、 器仪 表 、 仪 钟表 行业 领域 。蓄 光 型 自发光 材 料 及 制 品广 泛 作 为 工业 设 备 的标 示 ．
维普资讯
２０ ０ ６年 第 ６ （ 第 ６ 期 总 ｏ期 ）
塑 料 助剂
５ １

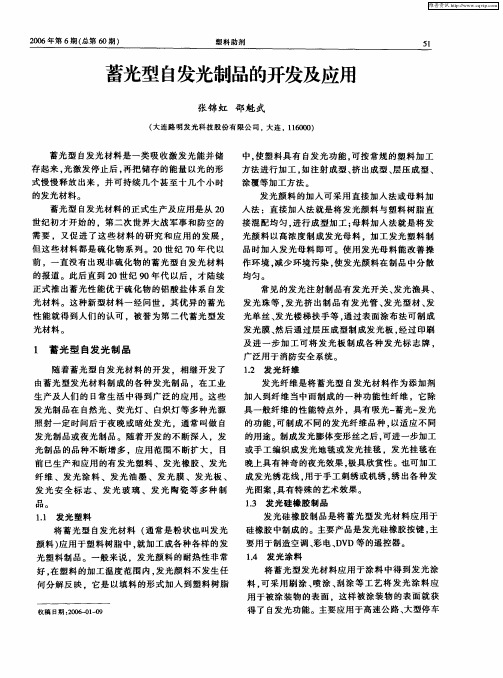

蓄光型 自发光制品的开发及应用
张锦 虹 邵 魁 武
发光陶瓷
参考文献
1、刘华兰等.陶瓷发光釉的运用现状与展望. 中国陶瓷. 2013，11. 2、童义平，柯 恒.铝酸锌发光陶瓷材料的燃烧合成及掺硼研究 . 中国陶 瓷.2012，8. 3、邵莉等.新型绿色环保自发光陶瓷材料为人们生活增光添彩 .现代技术 陶瓷 .2013 . 4、崔波，徐忠民. 发光材料及陶瓷发光釉的研究综述.中国陶瓷.2006. 5、肖志国,罗昔贤,夏 威,刘剑雄,刘丽芳.长余辉发光材料在陶瓷行业的应 用研究 . 中 国 稀土学报.2001，12. 6、许 霞 王义坤 贾庆海 彭炳林 .新型蓄光性发光陶瓷. 中国建筑材料科学 研究院 .北京 100024 . 7、张玉军,金全建,段军 .发光陶瓷釉面砖的研制.材料科学与工程 .2000， 7.
从表1 的结果可知，样品C1 到C5 发光强度随着掺入硼酸 盐和有机物的量增加而改善，从极弱蓝光到蓝光。C6 到 C10，样品总体上发弱蓝光，其发光强度较C1 到C5 有所 改善，发光略为增强。C11 到C15 中，样品总体上发弱蓝 光，其发光强度较C6 到C10 有所减弱。而C16到C25，样 品的发光强度较C11 到C15 均略有增强。部分样品的发光 情况见图1。发光最好的是C22 样品, 其次是C20 样品, 再 其次是C21、C25、C17 样品。
▐
工艺流程图
5、发光陶瓷的性能
发光陶瓷具有陶瓷的特点，即优良的机械强度， 耐磨性、耐水性、耐候性，还有蓄光发光性能， 并且不含任何放射性元素，对人体无害，无毒， 对环境无污染。 它可以吸收阳光或其它散射光，吸蓄光能以后发 生活化，而发出强光，发光时长达 15 小时以上， 发光性能可重复再现，且长期维持发光性能。
2.2、中温发光陶瓷釉料 中温发光陶瓷釉料的使 用温度为980~1050℃,中温发光陶瓷釉使用方法也 多种多样 , 即可喷淋 , 又可丝网印刷还可以手绘 , 既 可做底釉,又可与堆釉颗粒做三度烧产品中温发光 陶瓷釉主要应用在建筑陶瓷上,用它可制成室内使 用的夜间指示、防火、安全标志陶瓷产品,该产品 具有阻燃、耐老化性好等一系列优点。
稀土在发光材料中的应用
刘文华 （ 福建省长汀职业 中专学校 福建 长汀 ３ ６ ６ ３ ０ ０）
摘 要： 发光材料在现代生产、军事、高新技术 中起 着极其重要 的作用。稀土发光材料 已成为发光材料的主流 ，并在照 明、显像 、农业和 军事等领域处于主 导地位 ，显示 出稀土发 光材料元 可比拟的优势 ，拥有无限广阔的发展空 间。 关 键 词 ：稀 土 ；发 光 材 料 ；应 用 改革开放以来 ，我 国稀土在发光材料 中的应用 日益剧增 ，特别是 稀土发光材料具有 吸收能力强 、转换率高 、可发射从紫外 到红外的光 谱 、在可见光区有很强 的发射能力且物理性 能稳定 等优 点 ，所 以稀土 发光材料已成为节能 照明、显示器和特种光源生产 中不 可或缺的基础 材料 ，随着应用领域 的不断拓展，稀土发光材料行业 的未来发展潜力
应用改革开放以来我国稀土在发光材料中的应用日益剧增特别是稀土发光材料具有吸收能力强转换率高可发射从紫外到红外的光谱在可见光区有很强的发射能力且物理性能稳定等优点所以稀土发光材料已成为节能照明显示器和特种光源生产中不可或缺的基础材料随着应用领域的不断拓展稀土发光材料行业的未来发展潜力巨大
百 斟 论 坛
到８ ０ ０吨左右 。另外 ，稀土长余辉发光材料在 固态照 明与显示 、信息 存储等领域也有应用价值 。 （ 二）在农用光转换膜方面的应用 太阳光线中的紫外线对农作物的生长不利 ， 为使紫外线 对农 作物 的生长不构成危 害，并转化成有利的光线 ，我们可 以将稀 土发光材料 掺入农膜 ，利用稀 土元素 的再发射 ，使太阳光线 中的紫外线 转化为有 利于农作物生长的可见光 ，这样不仅能提高光 能利用 率，而且有益于 植物进行光合作用 ，达 到增产 的 目的。科 学家也 已经通过试 验证 明， 稀土植物生长灯不仅能够增加光合作用强度 ，加快 生产周期 ，提高农 作物质量和产量 ，而且它 比普通荧光灯的光利用 率高 ，对水稻 、鸡 毛 菜 、刀豆等农作物在分化绿苗 、中茎增大 、单位面积 叶绿 素含量等方 面均有明显的作用。 这一新技术于 ２ Ｏ世纪 ９ Ｏ年代在我 国迅速发展 。 目前使用和发展 的转光剂 ，主要包括有机铕 （ 钐） 的配合物 （ 或螫 合物 ） 和稀土激 活 的发红光无机荧光体 两大类 。 （ 三） 在军事方面的应用 １ ９ ９ ２年春天，邓小平在视察南方时还惦念着北方草原上的包钢白 云矿 ，他也多次指出 ：“ 中东有石油 ，中国有稀土 。一定 要把稀土 的 事情办好 ，把稀土的优 势发挥 出来 。 ”稀 土，作 为一种世 界稀缺而 且 具有特殊功能的新材料 ，在工业上能够大幅度地提高各种产 品的功能 和性能 ，特别在军事领域 已得到 了广 泛的应 用。例如 ，铈 、镧 、钕 、 镨 、钐和钇 ６种元素具 有 良好 的纵 火性能 ，可 以制成各式燃 烧武 器 ， 美国 “ 马克 一 ８ ２ ”型 ２ ２ ７ Ｋ Ｇ航弹就采用这些稀 土元素做 内衬 而制成 ， 除了产生爆炸杀伤效应外 ， 还产 生纵火效应 。又如 ，稀土发光材 料制 作 的各种显示器 已用于歼击机 、强击机和武装直升机 ，长余辉夜 光粉 制品用于舰艇等方面。 稀 土材料在现代军事技术中所发挥 的特殊作用 ， 广泛引起各 国政 府和军事专家 的高度关注 ， 特别是美 国、德 国 、日本等发达 国家将 稀 土材料列 为发展高新技术产业和军事技术 的关键要。 综上所述 ，稀土发光材料不管是在 照明、显像 、农业 ，还是在工 业 、军事等领域都得 到广泛 应用 ，工业生 产和 消费市 场规 模不 断扩 大， 使稀 土化合物不仅仅成为高新技术 材料 的主要研究对 象 ，并且呈 现出向石油、煤炭 、化工及其他新兴技术领域拓展 的趋势。
特殊发光材料介绍
Derek Porter工作室，作为其中之一，参加 了2003年的展览。他们的入选，同以往相比， 是一个意外，因为过去入选的都是诸如画家、 雕塑家、影视艺术工作者等。而Derek Porter 工作室是一个从事照明设计的团体， 他们设想以一种多彩的交互式的“绝缘屏幕 “去展现光与颜色的魅力。这个项目给这个 设计团队以一个新的机会，将他们对于光的 科学的理解和独特的设计语言结合以人的感 知特点，以更富于诗意的方式在城市景观中 展现出来。
其主创人员希望在不用电光源的前提下， 创造出一种彩色光的空间氛围，一种有 着反射、漫射的光环境，一个光的雕塑， 他将随着日光的自然变化相应地进行改 变。在白天的任何时刻，这个装置能根 据太阳高度角、光强以及日光光色的饱 和度等条件，以不同的方式捕获光线。 最具戏剧性的时刻是早上 8 点，当东方 的晨光透过这个装置时，会在中央大道 上塑造出一个色彩饱和的红色光雕。在 夜幕降临后的 10 点， 受到周围环境光 线的影响，它则呈现出一种奇异的光的 扩散效果。
实例：上海世博会意大利馆
上海2010年世博会的意大利馆采用了透明混凝土建造而成。透明混凝土的应 用不仅能减少展馆的照明能耗,还能使意大利馆厚重的水泥墙产生了仿佛并不 存在的效果,使得墙体能如玻璃幕墙一样透过光线,观众可以看到室内的场景。 种加入了玻璃质地的混凝土材料可以形成不同透明度的渐变，还能随时感知 建筑内外部的温度、湿度等。
每根亚克力杆的根部都储藏着一株植物的种子。每粒种子将来都有可能再次 长成植物。
案例：光的跳舞
DERDK PORTER STUDIO
KANSAS CITY每年从春到秋的艺术大道活 动，利用公共空间向人们展示了一系列独一 无二的室外艺术装置作品，为这个城市带来 了独特的活力。2003年是该活动的第四个年 头，当地的一家建筑设计公司——CDDM2建 筑，承担了该项目的构思设计。
长余辉材料
长余辉材料长余辉发光材料简称长余辉材料，又称夜光材料。
它是一类吸收太阳或人工光源所产生的光发出可见光，而且在激发停止后仍可继续发光的物质。
具有利用阳光或灯光储光，夜晚或在黑暗处发光的特点，是一种储能、节能的发光材料。
长余辉材料不消耗电能，但能把吸收的自然光储存起来，在较暗的环境中呈现出明亮可辨的可见光，具有照明功能，可以起到指示照明的作用，是一种“绿色”光源材料。
尤其是稀土激活的碱土铝酸盐长余辉材料的余辉时间可达12h以上，具有白昼蓄光、夜间发射的长期循环蓄光、发光的特点，有着广泛的应用前景。
1、发光机理（1）空穴传输模型对于这类材料，最早的模型是由Matsuzawa等在SrAl2O4:Eu,Dy体系中提出的空穴传输模型。
基于这个模型，Matsuzawa认为，在长余辉材料SrAl2O4:Eu,Dy中，Eu为电子俘获中心，Dy是空穴俘获中心。
当材料受UV激发时，Eu可俘获电子变为Eu，由此产生的空穴经价带被Dy俘获生成Dy，停止激发后，由于热运动的关系，空穴发生逃逸，经过与上述过程相反的过程与导致Eu的特征发光，示意图如图1所示。
该模型在各种Eu和Dy共掺的长余辉材料机理解释中被广泛为引用，成为Eu和Dy共掺的长余辉材料机理的通用（2）位移坐标模型位移坐标模型最早是邱建荣和苏锵等人提出。
图2是位移坐标模型示意图。
A为Eu2+的基态能级，B为其激发态能级，C能级为缺陷能级。
C可以是掺入的杂质离子，也可以是由基质中的某些缺陷产生的缺陷能级。
苏锵等人认为C可以起到捕获电子的作用。
在外部光源的作用下，电子受激发从基态跃迁到激发态（1），一部分电子跃迁回到低能态发光（2）。
另一部分电子通过弛豫过程储存在缺陷能及C中（3）。
当缺陷能级电子吸收能量时，重新受到激发回到激发态能级，跃迁回基态而发光。
余晖的时间长短与储存在缺陷能级中的电子数量，及吸收的能量（热量）有关，缺陷能级中的电子数量越多，余晖时间越长，吸收的能量多，从而产生持续的发光。
蓄光型自发光材料与发光人造石材
蓄光型自发光材料与发光人造石材
苑金生
【期刊名称】《石材》
【年(卷),期】2007(000)010
【摘要】蓄光型自发光材料主动吸蓄太阳光、灯光、紫外光、杂散光等可见光
5～10 min后,就可在黑暗中持续发光12h以上,并可根据实际需要,使其发出红、绿、蓝、黄、紫等多种彩色光.将蓄光型自发光材料按一定比例掺入到人造石材产
品中,可使其具有原本材料的外观和性能,又具备夜间发光的特殊装饰效果.本文介绍了蓄光型自发光材料的种类、发光原理、性能指标以及发光人造石材的主要原材料、生产工艺、注意事项及应用效果.
【总页数】3页(P26-28)
【作者】苑金生
【作者单位】河北省保定市南市区五尧乡北沟头村,071000
【正文语种】中文
【中图分类】TU5
【相关文献】
1.蓄光型自发光材料与发光玻璃 [J], 苑金生
2.蓄光型自发光材料与发光陶瓷 [J], 苑金生
3.蓄光型自发光材料及制品发展概况 [J], 肖志国;唐明道
4.蓄光型自发光材料简介及应用 [J], 苑国良
5.蓄光型自发光材料及制品发展概况 [J], 唐明道
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1一种蓄光性发光材料及其制备方法本发明公开了一种蓄光性发光材料及其制备方法。
该材料的化学组成式为MO.Al2O3∶Eu.N，原料采用铝、锶、钙、硼的氧化物，或者经加热能产生上述氧化物的盐类，加入碳粉和硼酸研磨混合，在高温炉中灼烧，冷却后粉碎即得。
采用了上述组成和方法制得的蓄光性发光材料，其性能稳定，在制备过程中密封烧制时间短，一次即可完成固相反应；并适合于氧化、还原、真空等各种烧结气氛；制得的蓄光性发光材料经自然光或日光灯照射十分钟后，可在黑暗中持续发光十二小时以上。
2蓄光发光荧光材料一种蓄光发光荧光材料，是以碱土金属磷铝化物为基质，二价铕离子为激活剂，低价其他稀土离子为共激活剂并加入助熔剂硼酸而构成。
化学性质稳定，不含任何放射性物质，可蓄光发光反复使用，其余光亮度高、余辉时间可达1０小时以上，具有广泛的实用性，给人们提供适合于不同场合下黑暗中可明显显示的荧光材料的新品种。
3 铝酸盐系蓄光发光材料本发明公开了一种铝酸锶类蓄光发光材料的制备方法和蓄光发光材料，将部分添加原料预烧后加入到SrCO3、Al2O3、H3BO3、EU2O3、Dy2O3等主原料中，控制原料中阴离子与阳离子的摩尔比大于１，混合均匀后研磨，在８００—１３００℃烧结１．５—３小时，并用氢还原，得到的产物冷却后经研磨和２００目筛筛分，制备出一小时余辉大于１００mcd/m2的高余辉性能的发光材料。
4蓄光性长余辉发光材料蓄光性长余辉发光材料，涉及一种光致蓄光性发光材料，尤其是塑料类无致蓄光性发光材料。
包括塑料基体材料和发光粉，其特征在于：它含有６０～90%(ｗｔ)的聚四氟乙烯树脂，１０～４０％（ｗｔ）多离子激活的长余辉发光粉。
它发光强度高、余辉时间长、无环境污染、耐候性能优越，特别能适应户外和恶劣环境中使用。
它能广泛用于各类工程应用领域和装饰领域。
如可用于高层建筑、人防工程、海上或水下工程和设施、地下商场等。
5 蓄光型长余辉发光材料一种长余辉发光材料，化学式为aMeδ·bLn2δ＇3·cR:EU x,Re y,Me选自Mg,Ca,Sr,Ba,Zn,Mn,Cd中的一种或多种元素；Ln选自Sc,Y,La,Ce,Pr,Nd,Sm,Gd,Tb,Dy,Ho,Er,Tm,Yb,Lu中的一种或多种元素；δ,δ＇为O,S中的一种或两种，且不能同时为O；R为B2O3,MCl,M2O,P2O5中的一种或多种成份；M为Li,Na,K,NH+4,H中的一种或多种；a,b,c,x,y为摩尔系数，分别为0.00001——1.5,0.00001——1.5,0.1——2.5,0——0.4,0——0.8；制法是用化学式中元素的单质或化合物混匀，于1100——1400℃烧结而成，该产品在可见光照射后有较强的余辉现象。
6 高蓄光发光材料及其制造方法本发明公开了在透明性母材中混合蓄光发光性颜料成分固化而成的蓄光发光材料，透明性母材的粘度是1Pa·s以上(20℃)，透明性母材的比例是7～95重量％，考虑成型体的组织状态与发光性能的关系，使得在规定的辉度下维持更长时间的发光，从而提高发光性能。
7蓄光发光性道路标志材料与道路结构本发明提供在道路表面敷设同时含有透明性树脂成分与蓄光发光性颜料成分的树脂糊而形成蓄光发光性层的道路标志材料，在树脂糊中配合总量的7～95重量％的透明性树脂成分，上述材料作为道路的标记等使用，具有所要求的耐磨耗性或耐候性，同时具有高蓄光发光性能，抑制绿色的色调，可作为白线或各种色线使用，还具有防滑性能。
8一种用玻璃微珠制成的蓄光发光节能材料及其用途本发明公开了一种用玻璃微珠制成的蓄光发光节能材料，以玻璃微珠作为基质材料，使用一种长余辉蓄光发光材料激活玻璃微珠制成。
其原料组成及含量以重量百分数计为：玻璃微珠(20-450Mesh)70-80％、长余辉蓄光发光材料20-30％。
该产品与全部由稀土离子铕激活的碱土铝酸盐、碱土硅酸盐或碱土硅铝酸盐、硫化物、硫氧化物等系列长余辉蓄光发光材料比较，性能效果相同，完全可以代替长余辉蓄光发光材料；用途广泛，工艺简单，原料易得，产品价格降低50％以上；产品用于各种油漆、涂料、广告牌匾、安全标示的表面喷涂，工艺品造型，建筑物内外墙体表面油漆、涂料上喷砂，蓄光发光装饰作用效果极佳；合理的利用了再生资源，为玻璃微珠的应用开辟一条新途径。
9一种免磨型长余辉蓄光体材料及其制备方法本发明公开了一种免磨型长余辉蓄光体材料。
其特征在于它具有下面的化学组成式：aAl2O3·bSrCO3·cMeO·xEu2O3·yDy2O3其中，所述的MeO 为选自Mg、Ca、Mn、Zn 中的一种或多种的元素；a、b、c、x和y为摩尔数，并且，a、b的比例在0.8～2之间，且0.01≤a≤2.5，0.01≤b≤2，0.01≤c≤0.5，0.00001≤x≤1，0.001≤y≤1。
本发明还公开了其制备方法。
本发明可以用来制作水性发光油墨、发光涂料及发光陶瓷等产品。
10蓄光-自发光玻璃及其制造方法一种蓄光-自发光玻璃，由多种离子激活的蓄光-自发光材料(占0.01～40％，)和基质玻璃(占99.99～60％)组成；蓄光-自发光材料的粒径10μm～20mm；基质玻璃可以是低熔点玻璃或常规硅酸盐玻璃。
制造方法为在常规硅酸盐玻璃成形过程中掺入蓄光-自发光材料或将低熔点玻璃粉与蓄光-自发光材料充分混合后，在700至1100℃温度热处理成蓄光-自发光玻璃；该生产工艺简单、成本低廉。
11一种蓄光发光反光玻璃微珠一种蓄光、发光、反光玻璃微珠的制造方法，属于应用发光材料领域，本发明解决了玻璃微珠单一的回归反射的反光问题，满足了用户对多种发光材料集于一身的需求。
本发明选择了光致长余辉发光材料及某些稀土盐和hex-ZnS/Cu/Co.(Zn.Cd)S/Cu.(Zn.Cd)S d/Cu d.3Ca3(Po4)2/Ca(F.Cl)2/Sb/Mn.CaWo4等发光材料经高温熔融及精制调配而成，使单一反射光的玻璃珠分别发出黄绿、黄、蓝、白光，因本发明有蓄光功能，故在无光照射情况下，也能发出所需黄绿、黄、蓝、白光。
该产品主要用于多种标志涂料、标牌、消防、交通、车、船等各种指示标记。
12 一种蓄光性发光塑料本发明公开了一种蓄光性发光塑料，解决了目前使用的发光塑料存在的强度和后期发光效果较差的问题。
本发明由树脂、蓄光性发光粉、玻璃粉或微玻璃珠三种成分组成；其制备方法是以树脂为载体，使用微玻璃珠或玻璃粉为填料，将三种成分加热混合、熔融、造粒即得到蓄光性发光塑料。
采用了上述组成制得的蓄光性发光塑料，降低了制造成本，增加了蓄光性发光功能和后期发光效果，提高了制品的光泽度和透光度等光学性能，做到了综合利用，减少了污物排放；制得的蓄光性发光塑料在经十分钟以上的照射后，可持续有效发光５～１２小时。
13蓄光性发光陶瓷制品一种含３—５０％铝酸盐系蓄光性发光粉的陶瓷釉料制成的蓄光性发光陶瓷制品，该蓄光性发光陶瓷制品既具有陶瓷材料的各种优点，又有余辉亮度高、余辉时间长等蓄光性发光特性，日光或灯光照射数分钟后，能持续发光十二小时以上，可制作成工艺美术陶瓷或建筑卫生陶瓷，在夜间或黑暗场所能起到照明、标识和装饰作用。
14 蓝色或者深绿色发光性铝硅酸盐蓄光体及其制造方法本发明提供发光成蓝色或者深绿色，在具有长的残光性的同时，在结构上是热稳定的，即使在化学的严酷条件下，也显示优良的耐候性的蓄光体及其制造方法。
本发明的蓝色发光性铝硅酸盐蓄光体是由组成式以（M1－n－m M＊n Eu m）（Al1－x Si3/4X□1/4X）2O4（□表示组成缺损，Ｍ表示从镁、钙、锶和钡中选择的１种以上的碱土金属元素，Ｍ＊表示从锰、锌、镉中选择的１种以上的２价金属元素，ｎ、ｍ、ｘ由分别满足０≤ｎ≤０．２、０〈ｘ〈０．６、０．０００１≤ｍ≤０．１的范围的数值)表示的、以Eu2+激活的粉末状生成物构成的。
15蓄光发光电器开关及其制做方法本发明所述的蓄光发光电器开关及其制做方法是一种能将光能吸收然后又以可见光的形式缓慢释放出来的蓄光发光电器开关的制做方法。
本发明采用蓄光发光材料、液体石蜡和塑料混合制成电器开关的外壳及按钮，从而使电器开关能吸收光能然后以可见光的形式在黑暗时缓慢的释放出来，给人们的晚间生产，学习和生活提供方便，且这种开关不含有任何放射性物质、无毒、无害。
16蓄光发光园林山水盆景本发明公开了一种蓄光发光园林山水盆景，由盆体、隔板及装在隔板上的园林景物构成，在隔板下面装有微型水泵和喷水装置，其特征是园林景物由蓄光发光材料制成。
本发明具有在阳光、灯光下吸收光线照射的能量，在夜晚释放能量发出各种不同光线的功能，其吸光１０—３０分钟后，置于暗外或夜晚可持续发光８—１２小时，且发光强度高，无放射性，寿命长，芳香扑鼻，是居家、宾馆、会议室等场所的装饰精品。
本发明具有极大的市场潜力。
17蓄光性荧光体本发明提供了一种蓄光性荧光体，它由m(Sr1－a M1a)O·n(Mg1－b M2b)O·2(Si1－c Ge c)O2：EU x Ln y表示，式中，M1表示Ca和Ba，M2表示Be、Zn和Cd，Ln表示Sc、Y、La、Ce、Pr、Nd、Sm、Gd、Tb、Dy、Ho、Er、Tm、Yb、Lu、B、Al、Ga、In、Tl、Sb、Bi、As、P、Sn、Pb、Ti、Zr、Hf、V、Nb、Ta、Mo、W、Cr和Mn，式中a、b、c、m、n、x和y在以下范围内，０≤a≤０．８、０≤b≤０．２、０≤c≤０．２、１．５≤m≤３．５、０．５≤n≤１．５、１×１０－５≤x≤１×１０－１、１×１０－５≤y≤１×１０－１，而且，含有浓度在１×１０－５～１×１０－１g·atm/lmol母体范围内的Ｆ、Cl、Br和Ｉ等卤素。
16细颗粒蓄光性荧光粉及其制备方法本发明提供一种以ＥU为主要激活剂，具有颗粒细的碱土金属铝酸盐蓄光性荧光粉，其特征在于由下述一般式定义：（A1－x－y D x E y)O·a(G1－z H z)2O3式中Ａ代表碱土金属Mg、Ca、Sr、Ba以及二价金属Zn中至少一种；Ｄ代表激活剂E u、Ｅ代表共激活剂；稀土D y、N d、P r、Ho、E r、T m、Y b、L u，过渡元素M n、Z r、N b、T i、S b、L i、G e、I n、Ｗ中至少一种；Ｇ代表基质共晶体Ａｌ；Ｈ代表基质共晶体Ｂ或G a，其中０．０００１≤ｘ≤０．５，０．０００１≤ｙ≤０．３，０．０００１≤ｚ≤０．５，０．５≤ａ≤３．０。
17蓄光按键的制造方法一种蓄光按键的制造方法，是将蓄光剂加入固软体状态的硅胶材料中混合均匀后再射出成型，以使整个按键具有蓄光作用，或将蓄光剂加入液态的硅胶中，再藉由印刷方式将硅胶印于按键表面，以构成蓄光按键者。
