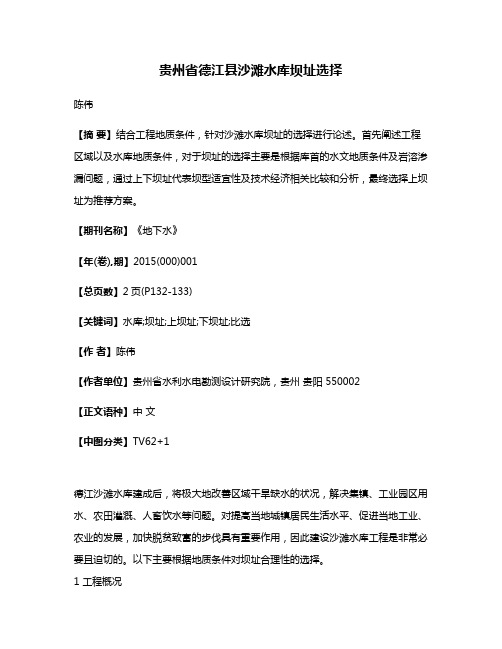

贵州省德江县沙滩水库坝址选择
贵州省德江县沙滩水库坝址选择陈伟【摘要】结合工程地质条件，针对沙滩水库坝址的选择进行论述。
首先阐述工程区域以及水库地质条件，对于坝址的选择主要是根据库首的水文地质条件及岩溶渗漏问题，通过上下坝址代表坝型适宜性及技术经济相关比较和分析，最终选择上坝址为推荐方案。
【期刊名称】《地下水》【年(卷),期】2015(000)001【总页数】2页(P132-133)【关键词】水库;坝址;上坝址;下坝址;比选【作者】陈伟【作者单位】贵州省水利水电勘测设计研究院，贵州贵阳 550002【正文语种】中文【中图分类】TV62+1德江沙滩水库建成后，将极大地改善区域干旱缺水的状况，解决集镇、工业园区用水、农田灌溉、人畜饮水等问题。
对提高当地城镇居民生活水平、促进当地工业、农业的发展，加快脱贫致富的步伐具有重要作用，因此建设沙滩水库工程是非常必要且迫切的。
以下主要根据地质条件对坝址合理性的选择。
1 工程概况根据德江县水资源综合开发利用规划报告，沙滩水库位于德江县复兴土家族苗族自治乡境内，坝址位于六池河(乌江左岸的一级支流)上游的右岸支流沙滩河下游峡谷河段，有乡村公路通至坝址下游，交通较便利，沙滩河发源于平原乡的河石坝，河源高程1 283 m，由北向南流，经黄坳田、楠木、沙滩，在贾村附近汇入六池河干流，流域集水面积上坝址70.0 km2，主河道河长 15.49 km，主河道平均坡降13.91‰。
流域集水下坝址集水面积71.1 km2，主河道河长 16.03 km，主河道平均坡降13.23‰。
正常蓄水位高程753 m，死水位718 m，最大抬高水头约73.3 m。
建库河段为横向谷，河谷形态主要为较对称“V”型峡谷。
水库正常蓄水位以下库容2 073万 m3，兴利库容1 792万 m3，为中型水库。
水库功能为供水、灌溉。
坝址处多年平均流量1.55 m3/s，多年平均径流量 4 888万 m3，迴水长度约6.2 km。
工程区属Ⅲ类复杂程度地区。
观音岩水库拱坝设计优化
1工程概况观音岩水库位于水城县阿戛乡仲河村，距水城县58.5km ，距阿戛乡约16.5km 。
水库总库容2167万m 3，正常蓄水位1430m ，工程规模为中型，工程等别为Ⅲ等。
大坝为混凝土抛物线双曲拱坝，坝顶高程1434m ，最大坝高107m ，坝顶宽6.0m ，最大底厚24m ，厚高比0.229，大坝为2级建筑物。
工程任务是工业供水、灌溉及人畜饮水，兼顾发电。
工程建成后，水库年供水量2609.3万m 3。
工程总工期43个月，总投资69093万元。
2坝址地形地质条件大坝处河流流向为N85°E 至N5°E ，河床高程1337m ～1340m ，正常蓄水位1430m 高程时，河谷宽154m ，河谷宽高比1.8∶1。
河谷为基本对称“V ”字型谷，左岸为顺-斜向坡，右岸为逆-斜向坡。
左岸坡总体为一凸出的山脊地形，地形坡度多大于60°，局部有25°左右小缓坡；右岸高程1382m 以下为坡度大于64°的陡崖，1382m 以上为35°～54°斜坡地形。
大坝地基岩体主要为T 1yn1-3灰色、浅灰色中厚层灰岩夹薄层泥质灰岩、少量泥灰岩。
两岸覆盖层厚0m ～2m ，河床冲洪积砂卵砾石层厚2m ～7m ，结构松散。
坝区为岩层单斜，地层倾向上游偏右岸，河谷类型为横向谷，岩层产状为N70°～85°W/SW ∠55°～66°。
岩体结构总体为层状岩体，层面发育。
两岸裂隙面中等至弱发育，与陡倾角层面相配套的缓倾角裂隙随深度加深而连通率降低。
3大坝建基面抬高优化3.1建基面初设阶段成果大坝坝顶高程1434.00m ，建基面高程1325.00m ，最大坝高109m ，坝顶宽度6m ，坝底宽24m ，拱冠厚高比0.229，属中厚拱坝。
3.2建基面优化背景根据《水城县观音岩水库工程初步设计报告技术审查意见》4.4.1中“4）施工阶段应据河床段坝基开挖揭露实际地质条件，调整建基面高程”。
水库供水工程初步设计报告(审定稿)
水库供水工程初步设计报告(审定稿)目录1综合说明 (1)1.1工程建设概况及必要性 (1)1.2工程建设的自然条件 (3)1.3工程的供水范围、对象、需水量预测、供水规模 (4)1.4工程总体布置方案 (5)1.5工程施工 (6)1.6工程占地、环境评价，水土保持及水源保护 (6)1.7工程管理和运行管理 (8)1.8主要工程量，设计概算和水价分析 (9)2项目区概况及项目建设的必要性 (11)2.1项目区自然概况 (11)2.2项目区社会经济概况 (12)2.3供水现状及存在的主要问题 (12)2.4项目建设的必要性 (16)3工程建设条件 (16)3.1区域水资源概况 (16)3.2工程地质 (17)3.3建筑材料 (19)4工程规模 (19)4.1设计范围、供水对象及设计水平年 (19)4.2需水量预测 (20)4.3供水规模的确定 (23)5水源选择 (24)5.1水源选择的原则和要求 (24)5.2地表水水源 (24)5.3水源水质分析 (27)5.4水源论证及水源的确定 (28)5.5供水方案 (28)6工程总体布置 (28)6.1设计依据及原则 (28)6.2工程等级、类型和设计标准 (29)6.3总体布置原则 (30)6.4供水系统 (30)6.5水源及取水工程 (31)6.6配水线路选择及管材选择 (31)6.7净配水厂位置及工艺确定 (31)6.8配水系统 (32)6.9征地、拆迁范围和数量 (33)6.10总体布置要求 (33)7工程设计 (34)7.1取水构筑物设计 (34)7.2取水管道设计 (35)7.3净水厂设计 (37)7.4调节构筑物设计 (43)7.5配水工程及入户工程设计 (43)7.6建筑设计 (48)7.7供配电设计 (49)7.8仪表、自控及通讯设计 (50)7.9水质检测仪器及设备 (50)8工程施工 (50)8.1施工条件 (50)8.2主要建筑物施工方法 (51)8.3施工总布置 (57)8.4施工总进度 (58)9环境影响、水土保持及水源保护 (58)9.1环境影响 (58)9.2水土保持及水源保护 (61)10工程管理 (62)10.1建设管理 (62)10.2运营管理 (63)11概算投资 (65)11.1设计概算 (65)11.2初步设计概算内容 (66)11.3筹资方案 (68)11.4水价分析 (68)12对下阶段工作的要求和建议 (71)13初步设计报告附录、附件及设计图要求 (71)13.1附录 (71)13.2附件 (71)1综合说明1.1工程建设概况及必要性1.1.1工程建设概况XX镇位于XX市XX北区，镇政府驻地距县城16公里。
水库除险加固工程内坡整治分部工程质量评定验收资料.
隆回县山泥冲水库除险加固工程内坡整治分部工程验收资料湖南湘达路桥建设有限公司2013年2月26日目录1、分部工程验收签证2、分部工程质量评定表3、分部工程开工报告4、单元工程质量评定水利水电工程注分部工程质量在施工单位质检部门自评的基础上，由监理单位复核其质量等级，报质量监督机构核备。
大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等级。
CB15 分部（分项）工程开工申请表（承包[山泥冲]分开工C2号）人、监理机构、发包人、设代机构各1份。
JL03分部工程开工通知（监理[山泥冲]分开工C2号）1份。
CB33 验收申请表（承包[山泥冲]验报C2号）说明：本表一式份，由承包人填写。
监理机构审核后，随同审核意见，承包人、监理机构、发包人、设代机构各1份。
CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-01号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
土方开挖单元工程质量评定表土方开挖单元工程质量评定表水利水电工程土方开挖单元工程质量评定表CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-02号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
水利水电工程土方回填单元工程质量评定表堤2。
CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-03号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
水利水电工程混凝土浇筑开仓报审表水利水电工程水利水电工程水利水电工程CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-04号）水利水电工程CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-05号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
水利水电工程混凝土预制块工序质量评定表水利水电工程浆砌预制块单元工程质量检验评定表CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-06号）合同名称：隆回县山泥冲水库除险加固工程合同编号：2011-LHSKJG-C2说明：本表一式份，由承包人填写。
2012-2013四川省重大投资项目名录(开工)
七曲山风景区管委会、 武管局、水务局
2012.12
陈平 13708127656
双叉河水库建设管理处 2013.8 张容若 13990890189
盐边县三源水务有限责 任公司
2013.10
程林斌 13882353599
西区梅子箐水库扩建工 程管理局
2012.10
罗文高 0812-5561369
*
九龙水库管理局
25674 45000 66110 163800 23000 30000 1035000 70000 60000 70000 200000
珙县弘源水务投资有限 责任公司
2012.10
周彬 13990940186
狸狐洞水库工程办公室 2012.12 黄莎 0813-8207076
巴中市湾潭河水库建设 管理局
2013.03
王海涛 13795989800
注：备注栏中*号为2012年省重点项目
第 114 页
四川省重大投资项目名录（新开工）
单位：万元
序号
项目名称
建设 建设 地址 年限
建设内容及规模
总投资
项目业主单位
计划开工 时间
联系人
联系电话
备注
1208 珙县漂水岩水库工程
宜宾市 2012- 库容约800万方，向县城提供约720万方/年原 珙县 2015 水
力争2013 黄静兰 13668296569 力争2012 黄静兰 13668296569 *
1500000 待定
力争2012 黄静兰 13668296569 *
160000 960000
崇州市国有资产投资公 司
2012
彭蕾 15390408158
待定
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
印江县偏岩水库工程简介偏岩水库位于印江县印江河上游木黄河左岸支流金厂河上，工程建设主要任务为农田灌溉、农村人畜用水、乡镇及工业园区供水，工程规模为III等中型，水库总库容1137万m3。
主要建筑物包括：混凝土面板堆石坝、溢洪道、取水建筑物和放空建筑物（导流洞）、输水建筑物、电气设备、金属结构等。
大坝为混凝土面板堆石坝，坝顶高程923.5m，最大坝高69.8m，正常蓄水位921.50m，相应库容1062万m3；泄水建筑物布置在左坝肩，为岸边开敞式有闸控制溢洪道；取水兼放空建筑物布置在大坝左岸，采用岸塔式进水口；输水干管长38.9km，涉及木黄、天堂、刀坝、板溪、杉树五个乡镇，管径为DN450-1200mm，输水支管6条长33.43km，管径为DN125-600mm。
截止目前已完成导流洞、坝区枢纽、施工营地、环线公路、部分输水管线、渣场、料场、移民安置点等征地工作，征地工作基本满足工程建设需要。
农村移民安置共涉及搬迁94户436人，现已完成74户334人移民搬迁安置补偿协议书签订和补偿款拨付工作，未搬迁20户102人；2019年12月23日大坝填筑封顶至EL921.9m，2021年1月25日大坝面板砼浇筑完成；2021年3月帷幕灌浆施工完成；溢洪道边坡从2018年11月1日开始开挖，目前已完成引渠段、控制段开挖，正在进行引渠段和泄槽段混凝土施工；导流洞于2018年2月6日导流过水；取水洞压力钢管及外包混凝土施工完成、取水口边坡支护完成，正进行取水塔一期混凝土施工；甘金管桥已完成左、右岸锚碇及桥塔砼施工，临时施工便桥钢丝绳已架设完成，正在进行主桥桥面系统安装施工准备工作；陈家沟隧洞于2019年4月27日全部贯通，隧洞总长771m，已完成600m洞身衬砌施工，正在进行出口段砼衬砌施工；输水线总长约72.33km，包含主干管38.9km，支管33.43km，已完成约55km管道安装；累计完成工程投资61121万元，其中：移民、环保及水保资金13317万元，建安工程40707万元，独立费用7097万元。
计划2021年5月完成大坝砼面板止水及盖重施工；2021年9月完成取水塔施工；2021年9月完成溢洪道施工；2021年10月完成大坝安全鉴定；2021年10月完成大坝蓄水验收；2021年12月下闸蓄水。
2022年3月完成主体工程建设；2022年5月完成工程环水保、环线公路、移民、档案等专题验收；2022年8月完成合同工程完工验收；2023年2月完成工程竣工验收。
