电工电子试卷含答案
电工电子技术测试题(含答案)
电工电子技术测试题（含答案）一、单选题（共37题，每题1分，共37分）1.在有线广播中的扬声器多数是采用( )扬声器。
A、号筒式高音B、电动纸盆式C、舌簧D、压电正确答案：A2.视频信号画面的像素数量D1指( )A、352 X 288B、704 X 576C、720 X 576D、1280 X 720正确答案：C3.属于集中控制方式的网络拓朴结构是( )。
A、树型结构B、总线结构C、环型结构D、星型结构正确答案：D4.以下数字码型中,不具备一定的检测差错能力码为( )。
A、NRZ码B、CMI码C、AMI码D、HDB3码正确答案：A5.100W扩音机输出阻抗是( )。
A、50欧B、36欧C、30欧D、60欧正确答案：B6.在设备ZXR路由2842路由器时COM口的速率应设置为( )A、6400B、9200C、57600D、115200正确答案：B7.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、10分钟B、2分钟C、3分钟D、5分钟正确答案：D8.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案：C9.视频会议终端设备的视频源切换属于( )检查项目。
A、月B、半年C、旬D、季正确答案：D10.扩音机开关置窄带时适用播放( )。
A、音乐B、语言C、录音D、扩音正确答案：B11.软件环回有( )。
A、外环回B、外环回,内环回C、设备环D、硬件环回正确答案：B12.路由器运行于OSI模型的( )。
A、传输层B、网络层C、应用层D、数据链路层正确答案：B13.在下列各网络结构中,共享资源能力最差的是( )。
A、总线结构B、网状结构C、星型结构D、树型结构正确答案：C14.MP板为系统主处理板,M灯亮表示此板为( )。
电工电子期末考试题及答案
电工电子期末考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 电阻串联时，总电阻值是各个电阻值的：A. 和B. 差C. 积D. 倒数之和答案：A3. 欧姆定律表达式为：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A4. 电容的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A5. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）答案：A6. 三相交流电中，星形连接的特点是：A. 线电压等于相电压B. 线电流等于相电流C. 线电流是相电流的根号3倍D. 线电压是相电压的根号3倍答案：D7. 半导体二极管的主要特性是：A. 单向导电性B. 双向导电性C. 可变电阻性D. 可变电容性答案：A8. 晶体管的放大作用是指：A. 电流放大B. 电压放大C. 电阻放大D. 电容放大答案：A9. 整流电路的作用是将：A. 交流电变为直流电B. 直流电变为交流电C. 高频信号变为低频信号D. 低频信号变为高频信号答案：A10. 变压器的工作原理是：A. 电磁感应B. 欧姆定律C. 基尔霍夫定律D. 法拉第定律答案：A二、填空题（每空2分，共20分）11. 一个完整的电路包括电源、________、________和电源。
答案：导线、用电器12. 串联电路中，电阻的总阻值等于各个电阻阻值的________。
答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。
答案：和14. 电容器在交流电路中表现为________。
答案：容抗15. 电感器在交流电路中表现为________。
答案：感抗16. 三极管的三个主要极分别是发射极、基极和________。
答案：集电极17. 整流电路中，半波整流电路的输出波形是________。
电工电子技术考试试卷及答案详解
电工电子技术考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。
二极管属于半导体器件，不属于基本电路元件。
2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。
电压、电阻和电容在串联电路中不一定相等。
3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。
4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。
频率放大器不属于放大器的分类。
5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。
二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。
答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。
7. 电路元件按照其在电路中的作用可分为______元件和______元件。
答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。
8. 放大器的输入信号与输出信号的相位关系称为______。
答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。
9. 模拟信号经过采样和量化后，变为______信号。
答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。
三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

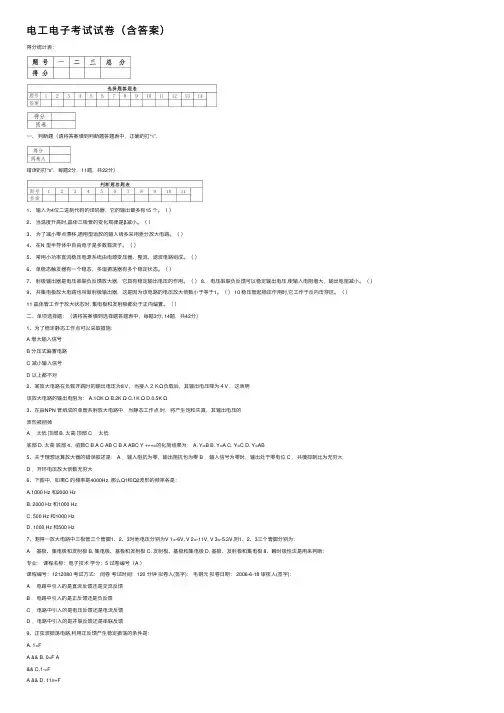

电工电子考试试卷（含答案）
电⼯电⼦考试试卷（含答案）得分统计表：⼀、判断题（请将答案填到判断题答题表中，正确的打“√”，错误的打“ⅹ”，每题2分，11题，共22分）1、输⼊为4位⼆进制代码的译码器，它的输出最多有15 个。
（）2、当温度升⾼时,晶体三极管的变化规律是β减⼩。
（）3、为了减⼩零点漂移,通⽤型运放的输⼊级多采⽤差分放⼤电路。
（）4、在N 型半导体中⾃由电⼦是多数载流⼦。
（）5、常⽤⼩功率直流稳压电源系统由电源变压器、整流、滤波电路组成。
（）6、单稳态触发器有⼀个稳态，多谐振荡器有多个稳定状态。
（）7、射极输出器是电压串联负反馈放⼤器，它具有稳定输出电压的作⽤。
（） 8、电压串联负反馈可以稳定输出电压,使输⼊电阻增⼤，输出电阻减⼩。
（）9、共集电极放⼤电路也叫做射极输出器，这是因为该电路的电压放⼤倍数⼩于等于1。
（） 10 稳压管起稳压作⽤时,它⼯作于反向击穿区。
（）11 晶体管⼯作于放⼤状态时, 集电极和发射极都处于正向偏置。
（）⼆、单项选择题：（请将答案填到选择题答题表中，每题3分, 14题，共42分）1、为了稳定静态⼯作点可以采取措施：A 增⼤输⼊信号B 分压式偏置电路C 减⼩输⼊信号D 以上都不对2、某放⼤电路在负载开路时的输出电压为8Ｖ，当接⼊２ＫΩ负载后，其输出电压降为４V ，这表明该放⼤电路的输出电阻为： A.1OK Ω B.2K Ω C.1K Ω D.0.5K Ω3、在由NPN 管组成的单管共射放⼤电路中，当静态⼯作点时，将产⽣饱和失真，其输出电压的波形被削掉A ．太低顶部 B. 太⾼顶部 C ．太低底部 D. 太⾼底部 4、函数C B A C AB C B A ABC Y +++=的化简结果为： A. Y=B B. Y=A C. Y=C D. Y=AB5、关于理想运算放⼤器的错误叙述是： A ．输⼊阻抗为零，输出阻抗也为零 B ．输⼊信号为零时，输出处于零电位 C ．共模抑制⽐为⽆穷⼤D ．开环电压放⼤倍数⽆穷⼤6、下图中，如果C 的频率是4000Hz, 那么Q1和Q2波形的频率各是：A.1000 Hz 和2000 HzB. 2000 Hz 和1000 HzC. 500 Hz 和1000 HzD. 1000 Hz 和500 Hz7、测得⼀放⼤电路中三极管三个管脚1、2、3对地电压分别为V 1=-6V, V 2=-11V, V 3=-5.3V,则1、2、3三个管脚分别为：A ．基极、集电极和发射极 B. 集电极、基极和发射极 C. 发射极、基极和集电极 D. 基极、发射极和集电极 8、瞬时极性法是⽤来判断：专业：课程名称：电⼦技术学分：5 试卷编号（A ）课程编号：1212080 考试⽅式：闭卷考试时间：120 分钟拟卷⼈(签字)：⽑钢元拟卷⽇期： 2006-6-18 审核⼈(签字)：A ．电路中引⼊的是直流反馈还是交流反馈B ．电路中引⼊的是正反馈还是负反馈C ．电路中引⼊的是电压反馈还是电流反馈D ．电路中引⼊的是并联反馈还是串联反馈9、正弦波振荡电路,利⽤正反馈产⽣稳定振荡的条件是：A. 1=FA && B. 0=F A&& C.1-=FA && 10、测得⼀放⼤电路中三极管三个管脚1、2、3对地电压分别为V 1=8V, V 2=7.7V, V 3=12V,则此三极管为：A ．NPN 型硅管 B. NPN 型锗管 C. PNP 型硅管 D. PNP 型锗管11、三态门电路如图所⽰，当E=0时，F 为：A.⾼阻态B.ABC.低阻态D.AB12、保险柜的两层门上各装有⼀个开关，当任何⼀层门打开时，报警灯亮，实现此功能的逻辑门L 是：A. L=A+BB. L=ABC. L=AD. L=B13、F 与A 、B 的波形关系如右图所⽰，则：A ．F=A+B B. F=A ○+B C ．F=AB D. F=A ⊙B14、(110110)2对应的⼗进制数为：A.45B.38C.54D.63三、分析计算题（每题6分，6题，共36分）1、如下图，⼆极管为理想的，输⼊u i 为最⼤值28V 的正弦波，E 1＝18V, E 2=24V,画出输出电压u o的波形。

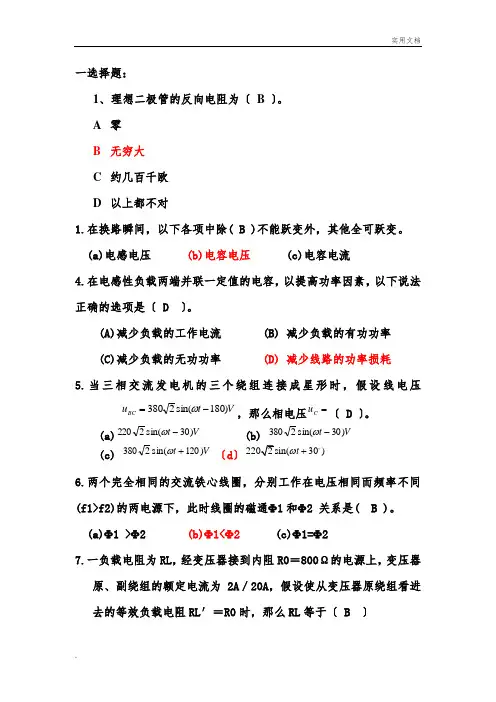

电工电子技术试题(含答案)
一选择题：1、理想二极管的反向电阻为〔 B 〕。
A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，以下各项中除( B )不能跃变外，其他全可跃变。
(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，以下说法正确的选项是〔 D 〕。
(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，假设线电压V t u BC )180sin(2380-=ω，那么相电压=C u 〔 D 〕。
(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω 〔d 〕30)t ω+6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。
(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，假设使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，那么RL 等于〔 B 〕(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω1、3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是〔 D 〕。
A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为〔 D 〕。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，那么取用的功率为〔 B 〕W。
A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的〔 D 〕。
A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，那么该负载的视在功率为〔 c 〕。
2024湖北电工电子考试题及答案电工证考试试题及答案(全国通用)
本套试卷为电工精选题库，总共200道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（单项选择题100道，判断题100道）一、单选题(共计100题,每题1分)1.金属梯子不适于以下什么作业场所?( )A.有触电机会的作业场所B.坑穴或密闭场所C.高空作业答案:A2. 一般情况下，海上平台利用( )驱动发电机发电。
A.风力B.火力C.燃气透平D.蒸汽答案:C3. 交流电的三要素是指最大值.频率和( )A.相位B.角度C.初相角D.电压答案:C4. 高压隔离开关不允许进行( )操作。
A.开.合电压互感器和避雷器B.电压10kV，长度在5km以内的无负荷运行电缆线路C.倒闸操作D.有载或无载线路电气设备的接通或断开答案:D5. 运行值班人员在室内进行巡回检查,如高压设备发生接地时,不得接近故障点( )以内。
A.1mB.2mC.4m答案:C6. kyn28中置式开关柜的接地开关处于合闸状态时，电缆室门( )。
A.不能打开B.可以打开C.禁止打开答案:B7. 在继电保护回路中常用( )来增加触点数量和触头容量。
A.电流继电器B.中间继电器C.低电压继电器D.信号继电器答案:B8. 相电流是( )的电流。
A.流过零线B.相与相之间C.流过各相端线D.流过每相电源或负载答案:D9. 低压架空线路夜间巡视，可发现白天巡视中不易发现的缺陷，夜间巡视应由( )进行。
A.一人；B.两人；C.三人；D.四人；答案:B10. 把垂直穿过磁场中某一截面的磁力线条数叫作( )。
A.磁通或磁通量B.磁感应强度C.磁导率D.磁场强度答案:A11. 关于行灯变压器的说法错误的是( )。
A.行灯变压器不需要有接地保护B.行灯变压器适用于50～60H的交流电路C.行灯变压器可以用于安全照明和指示灯的电源D.行灯变压器为双圈变压器答案:A12. 下列关于维护空隙特色描绘正确的是( )。
A.容易构成接地短路毛病B.灭弧才干强C.维护功能好答案:A13. 在任何电器设备进行检修前，必须先进行( )，否则不准触及。
电工电子技术试题(含答案)
一选择题：1、理想二极管的反向电阻为（ B ）。
A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。
(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。
(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。
(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω （d ）30)t ω+o 6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。
(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。
1、3ΩA、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。
A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。
A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。
A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。
经典电工学电子技术试卷库(含答案)
电工电子技术试题库一、单项选择题1.硅稳压管的工作状态是(D)A.正向导通B.正向击穿C.反向截止D.反向击穿2.要得到N型杂质半导体，应在本征半导体硅或锗中掺入少量的（C ）A.三价元素B.四价元素C.五价元素D.六价元素3．下列关于P型半导体中载流子的描述，正确的是( C )A．仅自由电子是载流子B．仅空穴是载流子C．自由电子和空穴都是载流子D．三价杂质离子也是载流子4．理想运算放大器的两个基本特点是( C )A．虚地与虚断B．虚短与虚地C．虚短与虚断D．断路与短路5．在本征半导体中加入少量的五价元素后，可形成（ B ）A．P型半导体，其少子为自由电子B．N型半导体，其多子为自由电子C．P型半导体，其少子为空穴D．N型半导体，其多子为空穴6．理想二极管构成的电路如题2图所示，则输出电压U O为（ B ）A．3VB．10VC．-3VD．-10V7．关于三极管的结构特点，以下说法不正确的为（ B ）A．基区很薄B．基区掺杂浓度最高C．发射区掺杂浓度最高D．发射结的结面积小于集电结的结面积8．测得某放大电路中的三极管，各管脚电位如题4图所示，则可判定该管为（ D ）A．锗管①为b极B．硅管③为c极C．锗管②为e极D．硅管③为b极9．放大电路如题7图所示，该电路引入了交直流（ B ）A．电流并联负反馈B．电流串联负反馈C．电压并联负反馈D．电压串联负反馈10.理想二极管构成的电路如题2图所示，则输出电压U0为( B ) RA.-10VB.-4VC.+6VD.+10V11.NPN型三极管处在放大状态时，各电极的电位关系是( D )A.E极电位最高，C极电位最低B.E极电位最高，B极电位最低C.C极电位最高，B极电位最低D.C极电位最高，E极电位最低12.若要求放大电路输入电阻高，且稳定输出电压，在放大电路中应引入的负反馈组态为( C )A.电流串联B.电流并联C.电压串联D.电压并联13.要降低放大电路输入电阻，可引入(D)A.电压负反馈B.电流负反馈C.串联负反馈D.并联负反馈14.共射极放大电路直流负载线由(C)A.电流放大系数β确定B.基极电阻Rb与电源Ucc确定C.集电极电阻Rc与电源Ucc确定D.负载电阻RL确定=++等价于(B)15.函数Y A B CA.Y=ABCB. C=⋅BAY⋅=++C.Y=AB+CD. Y A B C16.下列与F=A+B+C相等的逻辑函数为( C )A.F=ABCB.F=A+B+CC.F=ABCD.F=A+B+C17．下列逻辑式中，正确的逻辑公式是( D )A．AA AAA==B．1C．AA AAA==D．018.逻辑表达式AB与下列式子中的哪一个相等(D)A.A B⊕+ B.A BC.ABD.A B+19．逻辑符号如下图所示，其中表示“与非”门的是( C )20．在以下输入情况中，“或非”运算的结果为逻辑1的是( A )A．全部输入为0 B．全部输入为1C．任一输入是0，其它输入为1 D．任一输入是1，其它输入为0 21．主从型JK触发器，当J=K=0时，则CP脉冲来到后JK触发器的次状态Q n+1为( C )A．0 B．1C．Q n D．n Q22．题l2图为同步RS触发器，已知S D=R D=l。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工电子技术》 A 卷
一、选择题(每题 2 分，共 20 分)
1．在任一瞬间，任一回路沿某一方向绕行一周，回路中各段电压的代数和恒等于零，这一定律称为( )
A、叠加原理
B、基尔霍夫电压定律
C、基尔霍夫电流定律
D、诺顿定律2．正弦量变化一周所用的时间称为( )
A、频率
B、有效值
C、周期
D、相位
3．在三相四线制中中线( )
A、一定要安装熔断器
B、不可安装熔断器
C、可以安装熔断器
D、必须接开关4．三极管工作在放大状态的条件是( )
A、集电结反偏，发射结正偏
B、集电结正偏、发射结正偏
C、集电结反偏，发射结反偏
D、集电结正偏、发射结反偏
5．多级放大电路中静态工作点互不影响的耦合方式是( )
A、电感耦合
B、变压器耦合
C、直接耦合
D、阻容耦合
6．在画交流等效电路时 , 电容相当于( )
A、断路
B、开路
C、短路
D、断开
7．具有电压放大倍数小于 1 的电路是( )
A 、固定偏置共发放大电路
B 、分压式偏置放大电路
C 、射极输出器 D、共集电极放大电路
8．三角形连接的三相对称负载，接于三相对称电源上，线电压与相电压之比为( )
A 、 3 B、 2 C 、 1 D、2
9．在直流稳压电源中将交流转换成单向脉动直流的电路是( )
A、稳压电路
B、整流电路
C、滤波电路
D、稳压电路
10．在基本的逻辑关系中，能够实现乘逻辑的逻辑关系成为( )
A、与逻辑
B、或逻辑
C、非逻辑
D、或与逻辑
二、判断题(每题 1 分，共 15 分)
1 ．两电阻串联后其阻值等于两电阻阻值之和。
( )
2 ．稳压二极管在使用时应正向接入电路中。
( )
3．锗材料的死区电压是 0.7V 。
( )
4 ．在使用叠加原理分析电路时，除去的电压源相当于短路。
( )
5．任一意时刻的输出状态只与该时刻的输入状态有关，而与其他因素无关，这样的电路称为时序逻辑电路。
( )
6 ．把单位时间内流过导体横截面的电荷定义为电压。
( )
7．在纯净半导体中，加入五价元素磷所形成的半导体称为 N 型半导体。
( )
8 ．在对电路中元器件的电压进行测量时，所使用的仪表应和被测元件相串联。
( )
9 ．对于电路中的节点，流入的电流总和与流出的电流总和的关系是戴维南定律。
( )
10 ．根据反馈极性的不同，可将反馈分为正反馈和负反馈两种。
( )
11．如果要判断两个二进制数的大小或相等，可以使用数据选择器。
( )
12．把 JK 触发器转换为‘T’触发器的方法是将 J=1,K=1 。
( )
13．与非门电路在输入全 0 零时，输出为 1 。
( )
14 ．变压器既可以变换电压、电流，也可以变换频率、相位。
( )
15．在单相半波整流电路中负载上得到的电压是变压器次级电压的 0.45 倍。
( )
三、简答题(每题 5 分，共 25 分)
1 ．三相异步电动机转动原理，怎样改变其转动方向。
2 ．实际的负反馈放大器有哪几种基本类型。
3 ．直流稳压电源的组成部分及各部分作用。
4 ．变压器可以起到什么作用。
5 ．画出二极管的伏安特性曲线图，并分析。
四、计算题(每题 10 分，共 30 分)
1．对称三相电路中，线电压为 380V，负载阻抗为 Z= (8+J6) ，试求： (1)当负载做星形联接是，相电流及线电流为多少？( 2)当负载做三角形联接是，相电流及线电流为多少？
2 ．如图所示电路， U2=2V，求： (1) I、U1 、U
3 、U
4 、U ac 。
(2)比较 a、b 、c、d、e 各点电位的高低。
3． 在图示电路中， 已知晶体管静态时 U BEQ =0.7V ， 电流放大系数为 β=80， r be =1.2 kΩ， R B =500 k Ω， R C =R L =5 kΩ， V C C =12V 。
(1)估算电路的静态工作点
(2)估算电压放大倍数、输入电阻和输出电阻。
五、设计题(每题 10 分，共 10 分)
某汽车驾驶员培训班进行结业考试，有三名评判员，分别是评判员 A ，评判员 B 和评判 员 C ，在评判时按照少数服从多数原则通过。
试用与非门实现该逻辑电路。
《电工电子技术》 A 卷 参考答案
一、选择题(每题 2 分，共 20 分) 1.B 2.C 3.B 4.A 5.D 6.C 7.C 8.C 9.B 10.A
二、判断题(每题 1 分，共 15 分)
1. √
2. ×
3. ×
4. √
5. ×
6. ×
7. √
8. ×
9. × 10. √
11. × 12. × 13. × 14. × 15. √
三、简答题(每题 5 分，共 25 分)
1.答：当三相定子绕组中通入三相交流电后，产生旋转磁场，转子导体切割磁力线产生感应 电动势及感应电流，转子电流受到磁场力作用在转轴上形成电磁转矩促使电动机转动起来。
转向由三相交流电的相序决定，将三相电源中的任意两相对调，则电动机就反转。
2. 答：电压串联负反馈、电压并联负反馈、电流串联负反馈、电流并联负反馈
3． 答： 直流稳压电源一般由变压器、整流器、滤波器和稳压器四大部分组成 。
变压器把市电 交流电压变为所需要的低压交流电；整流器把交流电变为直流电；滤波器把整流器输出电压 中的波动成分减小，输出接近恒稳的直流电；稳压器把不稳定的直流电压变为稳定的直流电 压输出。
4． 答： 变压器有电压变换、 电流变换及阻抗变换作用， 电压比和匝数比成正比； 电流比和匝 比成反比；阻抗比是匝数的平方比。
5．
正向特性：
1.正向死区：给二极管加上正向电压，当电压等于零时，电流等于零。
逐渐加大电压， 当电压小于死区电压时，电流近似等于零。
此时的二极管处于正向死区。
2.正向导通区：当二极管两端的电压大于死区电压时，有电流流过二极管。
此时的二极 管处于正向导通区。
反向特性：
1.反向截止区：给二极管加上反向电压，当电压等于零时，电流也等于零。
逐渐加大电 压，当电压小于击穿电压时，电流近似的为零。
此时的二极管处于反向截止区。
2.反向击穿区：当二极管两端的电压大于击穿点电压的时候，二极管将有大电流流过， 此时的二极管处于反向击穿区。
四、计算题(每题 10 分，共 30 分)
1. 解： (1)当负载做星形连接时：
U L = 3U P U P =220V
I P =U P /Z=220/ 6 * 6 + 8*8 =22 A
又I L =I P
则I L =22 A
(2)当负载做三角形连接时
U L =U P U P =380V
I P =U P /Z=380/ 6 * 6 + 8*8 =38 A
又I L = 3I P
则I L =64.6 A
2.解:(1)因为 U2=2V ， R2=2 Ω， U2 与 I 非关联
所以 I=-U2/R2=-1A ， U1=IR1=-2V,U3=IR3=-2V,U4=IR4=-2V,Uac=-4V
(2) 以 a 点为参考点
则 Va=0V,Vb=2V,Vc=4V,Vd=6V,Ve=8V
所以 Va<Vb<Vc<Vd<Ve
3. 答： (1) UB=3V ； UE=1mA ； UB=10 цA； UCE=6.7V ；
(2) AU=-150； Ri=0.79kΩ,Ro=R C =2.3kΩ
五、设计题(每题 10 分，共 10 分) 根据题意列真值表如下：
Y = ABBCAC A 0 0 0 0 1 1 1 1 Y
0 0
1 0
1 1 1 B 0 0 1 1 0 0 1 1 C 0 1
0 1 0 1
1。
