电子元器件期末试题.doc
《 》试卷，第1页，共4 页
《 》试卷，第2页，共4页
《 电子元器件》试卷
一、填空题（每空1分，共20分）
1．电阻在电路中用____字母表示，主要作用是________,1M Ω=_________Ω。
2. 色环电阻“棕黑红金”表示___________Ω,“蓝灰蓝金”表示___________Ω。
3.
用万用表测量电阻时，选好合适的档位后，在测量前应该先对万用表进行_________。
4. 电容的国际单位是______，其基本特性是________、_______、________、________。
5．电容的数码表示法“3n3“表示____________。
6. 在电路中常用字母_____来表示电感，1H=_________mH 。
7.
二极管的特性是____________,电路符号是___________。
8. 稳压管工作在____________。
9. 三极管是一种______控制器件。
10.结型场效应管的______极和_______极可以互换使用。
二、选择题 （每小题 3分，共30
分）
1．下列属于N 型硅材料稳压管的是（ ）。
A ．2AP B. 2DZ C.3CW D.2CW 2．晶闸管的三个电级是（ ）。
A ．b,c,e B. g,d,s C.g,a,k D.p,n,k 3．下列不属于固定电阻器的主要参数的是（ ）。
A ．标称阻值 B.漏电阻
C.额定功率
D.允许误差 4．干簧管是一种（ ）元件。
A ．光控 B. 声控 C.磁控 D.电控
5．目前计算机中的CPU 芯片的封装大多是（ ）。
A ．DIP B. BGA C.QFP D.CLCC
6. 没有工作在反向偏置状态下的二极管是（ ）。
A.稳压二极管
B.发光二极管
C.光电二极管
D.变容二极管 7. 三极管的三极电流的关系是（ ）。
A.I C >I B >I E
B.I E >I B >I C
C.I E >I C >I B
D.I C >I E >I B
8. 如果三极管的发射结和集电结均处于反偏状态，说明该三极管处于（ ）状态。
A.放大 B.截止 C.饱和 D.不知道 9. 用来制作半导体器件的是（ ）。
A.本征半导体
B.杂质半导体
C.空穴
D.电子 10.LED 的电路符号是（ ）。
A. B. C. D.
三、判断题 （每小题 2分，共20分）
1．在电子电路当中，二极管可以作为开关来使用。
（ ）
2．发光二极管正常工作时，其正向电压要比普通二极管两端的正向电压高。
（ ） 3．PN 结外加反向电压时，阻挡层的厚度变厚。
（ ） 4．二极管具有电容效应。
（ ）
5．电磁继电器是一种用小电流来控制大电流的自动开关。
（ ） 6. 三极管的集电极C 和发射极E 是可以互换使用的。
（ ） 7. 场效应管的输入电阻比较低。
（ ）
8. 测量三极管的放大倍数时应该用“R ×100”的档位。
9. 电容数字表示法“339”表示容量为33×109
pF 。
（ ） 10.扬声器的标称阻抗一般应与音频功放器的输出阻抗相符。
（ ）
四、简答题（共30分）
《 》试卷，第3页，共4 页
《 》试卷，第4页，共4页
…………………………………… 密 ……………………………… 封 …………………………. 线 ………………………………
1. 简述用指针式万用表检测电解电容好坏的方法。
（5分）
2. 简述怎样用指针式万用表判断二极管的极性与好坏。
(5分)
3．简述用指针式万用表判断三极管的B 、C 、E 极的方法。
（10分）
4. 写出晶闸管的导通条件，导通后用什么方法可以使其断开。
（10分）。
电子基础期末试题及答案
电子基础期末试题及答案为满足您的需求，本文将按照电子基础期末试题及答案的格式进行撰写，篇幅2000字。
请注意阅读并理解以下内容。
一、选择题（每题5分，共30分）1. 题目：下列哪个属于二极管？A. NPNB. MOSFETC. FETD. PNP答案：D2. 题目：下列元器件中不属于半导体元器件的是？A. 电阻B. 二极管C. 可控硅D. 晶体管答案：A3. 题目：下列哪个是直流电压值？A. 220VC. 24VD. 50KΩ答案：C4. 题目：下列哪个是电流单位？A. 伏特B. 欧姆C. 安培D. 瓦特答案：C5. 题目：下列哪个代表电阻值最大？A. 100ΩB. 1kΩC. 100kΩD. 1MΩ答案：D6. 题目：下列仪器中用于测量电流的是？A. 万用表C. 频谱分析仪D. 频率计答案：A二、填空题（每题10分，共20分）1. 题目：电阻的单位是______________。
答案：欧姆2. 题目：电路的三要素包括电源、______________和负载。
答案：导线三、简答题（每题20分，共40分）1. 题目：请简述电流和电压的定义，并说明它们之间的关系。
答案：电流是电荷在单位时间内通过导体横截面的数量，用安培(A)表示。
电压是单位电荷在电场中具有的电位差，用伏特(V)表示。
二者之间的关系由欧姆定律描述，即电压等于电流乘以电阻。
公式为V =I × R。
2. 题目：请简述半导体器件的特点及其在电子电路中的应用。
答案：半导体器件具有导电性介于导体和绝缘体之间的特点。
它们的导电性能受温度、光照等因素的影响较大。
半导体器件在电子电路中广泛应用于开关、放大、调节、保护等方面。
常见的半导体器件包括二极管、晶体管和可控硅等。
四、计算题（每题20分，共10分）1. 题目：已知电路中的电压为12V，电阻为4Ω，请计算通过该电路的电流值。
答案：根据欧姆定律，电流I等于电压V除以电阻R。
计算得到：I = 12V / 4Ω = 3A。
电子元器件测试试题及答案
電子元器件测试试题及答案部门：工号：姓名：得分：一、选择题(可多选)：1、目前使用的GPI－5005T高压机使用的电源主要是：( )A、110VB、220VC、380V2、GPI－5005T高压机测试的项目有：( )A、高压B、绝缘C、电感3、高压机测试流程：( )A、打开电源开关→选择测试项目→调整测试参数→按Test测试检查设定参数是否OK→试测不良品→正式测试B、插上电源→治具连接→打开开关→正式测试C、插上电源→治具连接→打开开关→调整测试参数→正式测试4、TF6881xx在偏差扣除归零时，电感扣除为：( )A、越大越好B、越小越好(不含负数)C、越小越好(含负数)D、只要低于电感的最小值归零即可5、测试特性时，当通道2归零完毕测试曲线应在位置：( )A、－30dB以下B、－30dBC、－40dB以下D、－40dB6、TF6881xx使用的电源电压有：( )A、110VB、220VC、250V7、TF6881xx治具归零方法如下：( )A、接好治具→按Shift＋Devia键→屏幕显示电感、电阻为零→完成B、接好治具→按Test键→完成C、接好治具→把样品放于治具上→按Devia键→屏幕显示补偿值→完成8、TF6881xx测试操作顺序：( )A、选择合适电源→开机→输入参数→治具归零→样品校正→Test测试B、选择合适电源→开机→输入参数→样品校正→治具归零→Test测试C、选择合适电源→开机→输入参数→Test测试9、TF6881xx在输入圈比之参数时，通常把参考线圈的圈数设定为：( )A、1B、2C、310、仪器在使用前必须要选确认好仪器使用的( )不然插上电源后仪器会损坏。
A、电压B、功率C、效率11、TF6881xx可测下列哪些项目( )A、电感、漏电感、电容、电阻、圈比、B、电感、电容、漏电感、电阻、圈比、高压C、电感、电容、漏电感、电阻、圈比、特性12、TF6881xx在测试参数的输入中，屏幕旁边的功能键中有Test Rate(测试速度键)可选择测试的快慢，其中( )表示该项目不测试。
电子元器件期末考试题目
2013年下学期期末考试试题《电子元器件识别检测与焊接》班级学号姓名计分一、单项选择题（17×2分）1、一色环电阻颜色为：棕-黑-黑-金，其阻值为（）。
A、200ΩB、10ΩC、200K2、47KΩ±5%电阻的色环为（）。
A、黄-紫-橙-金B、黄-紫-黑-橙-棕C、黄-紫-黑-红-棕3、贴片电阻的阻值为5.1K，那么上面的标号应该为( )A.511B.512C.5134、四环电阻第四环颜色是金色，对应的误差多少？( )A.5%B.10%C.15%5、前四环为棕黑黑红的五环电阻标值为多少？（）A.100欧姆B.10K欧姆C.1K欧姆6、电容的单位换算正确的是( )A.1F=1000000μFB. 1μF =10000000pFC.以上都是7、电容器上面标示为107，容量应该是（）A.10μFB.100μFC.1000μF8、选用电容器应注意什么？（）A.电容量编号前缀B.电容量放大倍数C.电容量标称值和耐压值。
9、电感线圈的单位符号是( )。
A.LB.HC.R10、电感的单位换算正确的是( )A.1H=1000000uHB.1H=1000000000uHC.1mH=1000000uH11、如何判断发光二极管的管脚极性？( )A.发光二极管的长脚为正极B.发光二极管的长脚为负极C.有的二极管有环状标志的一端是正极12、二极管在电路板上用（）表示。
A、CB、DC、R13、下列属于N型硅材料稳压管的是（）。
A．2AP B. 2DZ C.3CW D.2CW14、电烙铁短时间不使用时，应（）。
A、给烙铁头加少量锡B、关闭电烙铁电源C、不用对烙铁进行处理15、用烙铁进行焊接时，速度要快，一般焊接时间应不超过（）。
A、1 秒B、3秒C、5秒16、焊接时，当烙铁头上有锡氧化的焊锡或锡渣，正确的做法是（）。
A、不用理会，继续焊接B、在纸筒或烙铁架上敲掉C、在烙铁架的海绵上擦掉17、电烙铁焊接完成后与被焊体约（）度角移开。
电子元器件基础知识考试题(一)
电子元器件基础知识考试题(一)电子元器件基础知识考试题(一) 一、填空题1、各种材料的物体对通过它的电流呈现一定的阻力﹐具有一定的阻值﹐一定的几何形状﹐一定的技朮性能的在电路中起电阻作用的，这种阻碍电流的作用叫(电阻)。
(2分)2、电阻的作用(在电路中起着阻止电流和分压的作用)。
(5分)3、电阻的换算(1mω=1000 kω，1 kω=1000ω)。
(5分)4、电阻按外形分类(片状电阻)、(色环电阻)。
(5分)5、色环电阻，从0~9，相应的颜色是(黑棕红橙黄绿蓝紫灰白)。
(7分)6、电容的特性(隔直通交)。
(2分)二、判断题1、色环电容和色环电阻的参数，数字和颜色标识都相同。
(yes)2、五色环电阻或电容，是非精密的。
(no)3、胆电容，在pcb上的极性标识，和二极管的标识相反。
(yes)4、0402等于1.0mm*0.5mm。
(yes)5、二极管是没有极性的组件。
(no)三、问答题1、在pcba上，如何辨别ic的方向?(5分)逆时针，圆点或切边为第一脚2、怎样进行晶振参数值的换算?(5分)1 mhz=103 khz=106 hz3、怎样进行电感参数值的换算?(5分)1h=103mh=106uh电子元器件基础知识考试题(二) 一、单项选择题：(每题1分，共30分)1、根据作业指导书或样板之要求，该焊元件没焊，焊成其它元件叫( c )。
a、焊反b、漏焊c、错焊2、加锡的顺序是( a ) 。
a、先加热后放焊锡b、先放锡后焊c、锡和烙铁同时加入3、根据作业指导书或样板之要求，不该断开的地方断开叫( b )。
a、短路b、开路c、连焊4、二极管在电路板上用( b ) 表示。
a、cb、dc、r5、电烙铁焊接完成后与被焊体约( b )度角移开a、30b、45c、606.、一色环电阻颜色为：红-黑-黑-橙-棕其阻值为( c )。
a、200ωb、20kc、200k7、烙铁海绵加应加多少水为合适( b )。
a、不用加水b、对折海绵，水不流出为准8、47kω±1%电阻的色环为( c )。
电子元件考核试题及答案
培训考核试题考核日期：姓名：分数：（每题5分，共20题，总分100分，60分及格）一、填空题1、电阻用英文（ R ）表示，基本单位欧姆，英文表示（Ω）；它的换算公式是1MΩ=（103）KΩ=（106）Ω=（109）mΩ。
2、电容用英文（ C ）表示，基本单位法拉，英文表示（ F ）；它的换算公式是1F=（106）uF=（1012 ）pF=（109 ）nF。
3、电感用英文( L )表示，基本单位亨利，英文表示( H )；它的换算公式是1H=（109）nH=（106 ）uH=（103）mH 。
4、二极管用英文（ D ）表示，在电路中电流只能从二极管的正极流入，负极流出，称为二极管的（单向导电性）。
5、发光二极管简称为（ LED ），它是一种固态的半导体器件，可以直接把（电能）转化为（光能）。
6、IC （Integrated circuit）是（集成电路）的简称，是一种微型电子器件或部件。
二、判断题:对的打“√”错的打“×”。
7、普通电阻不可替代精密电阻。
[ √]8、电容的耐压值越高越好，高耐压可以替代低耐压的。
[ √ ]9、电阻在电路中起到降压、分压、稳定和调节电流的作用。
[ √ ]10、所有电容都有方向。
[ × ]三、单项选择题11、用公制1005表示贴片元件尺寸，等同于英制( A )表示贴片元件尺寸。
A、0402B、0603C、0805D、120612、下面哪一种电容规格可代表值为10UF、误差值为±5%，耐压值为10V的电容( D )。
A、106F25B、105J16C、106K16D、106J1013、6.8MΩ用符号表示( C )。
A、682B、686C、685D、68414、下面哪一种电容可用替代27PF/16V ±5%（ C ）。
A、27PF/10V ±5%B、27PF/16V ±10%C、27PF/25V ±5%D、27PF/16V ±20%15、按国际标准，下图IC的引脚中哪个是IC的第一个引脚（ B ）。

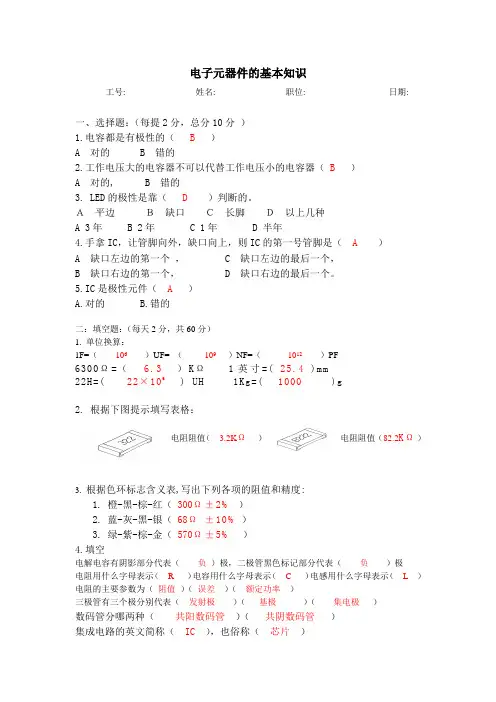

电子元器件试题与答案
电子元器件的基本知识工号: 姓名: 职位: 日期:一、选择题：（每提2分，总分10分）1.电容都是有极性的（ B ）A 对的B 错的2.工作电压大的电容器不可以代替工作电压小的电容器（ B ）A 对的,B 错的3. LED的极性是靠（D）判断的。
Ａ平边Ｂ缺口Ｃ长脚Ｄ以上几种A 3年B 2年C 1年D 半年4.手拿IC，让管脚向外，缺口向上，则IC的第一号管脚是（ A）A 缺口左边的第一个， C 缺口左边的最后一个，B 缺口右边的第一个， D 缺口右边的最后一个。
5.IC是极性元件（A）A.对的B.错的二：填空题：（每天2分，共60分）1. 单位换算：1F=（106）UF= （109 ）NF=（1012）PF6300Ω=（ 6.3 ）KΩ1英寸=( 25.4 )mm22H=( 22×106) UH 1Kg=( 1000 )g2. 根据下图提示填写表格：电阻阻值（ 3.2KΩ）电阻阻值（82.2KΩ）3. 根据色环标志含义表,写出下列各项的阻值和精度:1.橙-黑-棕-红（300Ω±2% ）2. 蓝-灰-黑-银（68Ω±10%）3.绿-紫-棕-金（570Ω±5% ）4.填空电解电容有阴影部分代表（负）极，二极管黑色标记部分代表（负）极电阻用什么字母表示（R ）电容用什么字母表示（ C ）电感用什么字母表示（L ）电阻的主要参数为（阻值）（误差）（额定功率）三极管有三个极分别代表（发射极）（基极）（集电极）数码管分哪两种（共阳数码管）（共阴数码管）集成电路的英文简称（IC），也俗称（芯片）代表（防静电）代表（警示）代表（危险）三、简答题：（每题10分，共30分）1.电容的三个主要参数是什么?在甚么情况下电容可以互相代用?2.你常见的电子元器件有几种?它的图示请写出来(在PCB板上的图示)最少写出5种。
3.你常见的有极性的电子元器件有哪些？（最少写5种）。
电工电子期末考试题及答案
电工电子期末考试题及答案考试题：一、选择题（共60分，每题3分）请从A、B、C、D四个选项中选择正确答案，并将其字母编号填写在答题卡上。
1. 下列元器件中，哪个元器件可以用来存储信息？A. 电感B. 电容C. 二极管D. 集成电路2. 使用万用表时，应该选择以下哪个档位进行测量电阻？A. 交流电压档B. 直流电压档C. 交流电流档D. 电阻档3. 以下哪个元器件可以实现信号放大的功能？A. 电感B. 电阻C. 二极管D. 双极型晶体管4. 在直流电路中，电流的流动方向是由（）。
A. 电势低的地方到电势高的地方B. 电势高的地方到电势低的地方C. 电阻低的地方到电阻高的地方D. 电阻高的地方到电阻低的地方...二、填空题（共40分）请根据题目要求完成下列填空题，并将答案写在答题卡上。
1. 正弦波的频率单位是（）。
2. 高频信号的波长较（）频率信号的波长要短。
3. 串联电路中，电阻关联方式为（）。
4. 一台交流发电机的额定功率是5000W，额定电压是220V，电流为（）A。
...三、分析题（共40分）请根据题目要求，解答下列问题，并将答案写在答题卡上。
1. 解释什么是电流和电压，它们之间的关系是什么？2. 请列举三种常见的电压源，并简要说明它们的工作原理。
3. 对于一个直流电路，如果电阻R和电流I已知，如何计算电压U？4. 解释什么是二极管的正向偏置和反向偏置。
...答案：一、选择题1. D2. D3. D4. B...二、填空题1. Hz2. 低3. 级联4. 22.73...三、分析题1. 电流是电荷在单位时间内通过某一截面的量，电压是电荷单位正电荷所具有的能量。
它们之间的关系由欧姆定律描述，即电压等于电流乘以电阻。
2. 常见的电压源包括电池、发电机和太阳能电池板。
电池通过化学变化将储存的化学能转化为电能；发电机通过旋转电磁铁将机械能转化为电能；太阳能电池板利用光能的光电效应来产生电能。
3. 根据欧姆定律，电压等于电流乘以电阻，U = R * I。
电子技术期末试卷 (2)
电子技术期末试卷一、选择题（共30分，每题2分）1.下列元件中，属于接收器元件的是： A. 二极管 B. 晶体管 C. 场效应管 D. 可变电容器2.下列关于半导体的说法中，不正确的是： A. 半导体具有比导体更高的电阻率 B. 掺杂半导体的电导率可以被改变 C. p型半导体中的空穴是导电载流子 D. n型半导体中的电子是导电载流子3.硅晶体管的主要特点是（） A. 噪声大，但增益高 B. 器件简单，制作工艺成熟 C. 衰减小，频率响应范围广 D. 耐压高，温度稳定性好4.下列元器件中，属于集成电路的是（） A. 电容器 B. 可变电阻 C.晶体管 D. 逻辑门电路二、填空题（共30分，每题2分）1.一个电路中，元件端口之间的电压为5V，元件端口之间的电流为10mA，则此元件的电阻值为__500__Ω。
2.互感器的线圈数为1000，通入200Vrms的电压，此时产生的电感为__2__H。
3.在共集电极电路中，输入电阻一般为几千欧姆到几十千欧姆之间，输出电阻较低，一般为__几__欧姆左右。
4.如果集成电路中包含有一个与非门和两个或非门，则该集成电路为__7405__。
三、简答题（共30分，每题10分）1.简述B接法和C接法的区别，以及各自的特点。
2.什么是反馈？有什么作用？3.请简述半导体二极管的正向特性和反向特性，并说明其应用。
四、计算题（共10分，每题5分）1.一个电感为0.1H的线圈，通入交流电50Hz，电阻为10Ω。
求其电抗和阻抗大小。
2.现有一个三极管，其输入电阻为1KΩ，输出电阻为100Ω，放大倍数为50。
输入信号为1V，求输出电压大小。
五、设计题（共面试题50分，设计题50分）1.利用晶体管、电感和电容器设计一个无线电调频（FM）收音机，实现收听调频广播。
具体设计方案需要包括以下内容：•组件清单•电路图•理论分析•实际调试结果六、分析题（共30分，每题10分）1.在无源电路中，为什么不能设计出电压放大器？2.对于信号较小、要求放大的电路，应该采用共射极、共基极还是共集电极电路？为什么？3.设计一款适用于5G通信的射频前端模块（RF Front-End Module），需要考虑哪些因素？如何提高其性能？以上为电子技术期末试卷，共100分。
电工电子期末考试试卷
电工电子期末考试试卷一、选择题（每题2分，共20分）1. 电路中，电流的参考方向与实际方向相反时，该电流为：A. 正电流B. 负电流C. 零电流D. 以上均不正确2. 以下哪个不是基本的电子元件：A. 电阻B. 电容C. 电感D. 变压器3. 欧姆定律的数学表达式是：A. V = IRB. V = I/RC. I = V/RD. R = V/I4. 一个电路中，电源电压为12V，通过电阻的电流为0.5A，该电阻的阻值是：A. 24ΩB. 12ΩC. 6ΩD. 3Ω5. 以下哪个不是半导体材料：A. 硅B. 锗C. 石英D. 砷化镓6. 一个电容器的电容为100μF，当电压从0增加到5V时，电容器储存的电荷量为：A. 5CB. 500CC. 100CD. 50C7. 以下哪个不是电磁波的应用：A. 无线电通信B. 电视广播C. 激光D. 声波8. 一个理想的直流电源，其内部电阻为0，外部电路的总电阻为10Ω，电源电动势为12V，电路中的电流为：A. 1.2AB. 12AC. 0.12AD. 0.1A9. 以下哪个不是电感元件的特性：A. 电流不能突变B. 对直流电阻很小C. 储存磁能D. 对交流电呈现高阻抗10. 一个电路中，电源电动势为9V，内阻为1Ω，外电路的总电阻为8Ω，路端电压为：A. 8VB. 9VC. 7.2VD. 无法确定二、填空题（每空1分，共10分）1. 电路中，当电源电动势为E，内阻为r，外电路总电阻为R时，路端电压U为______。
2. 电容器的单位是______，符号为F。
3. 电流的单位是______，符号为A。
4. 一个电路的功率P等于电压V与电流I的乘积，即P=______。
5. 电流的热效应可以用焦耳定律来描述，其表达式为Q=______。
6. 电磁波的传播速度在真空中为______米/秒。
7. 半导体材料的导电性介于金属和绝缘体之间，其导电性可以通过掺杂来改变。
8. 理想变压器的原边和副边的电压比与______比相同。
中职电子元器件期末试卷
2018学年第一学期期末考试 《电子元件与电路基础》试卷 一、填空题（每空1分, 共10分） 1.电路的三种状态包括 、 通路状态 、 。
2.电路的基本物理量中单位是A 的是 , 有三个单位都是伏特的是电压 、 电动势 、 。
3.AC/DC 中AC 代表 , DC 代表 直流电 。
4.画出电气符号: 固定电阻 、电解电容 、 磁芯电感 、发光二极管 、 NPN 三极管 PNP 三极管 。
5.正弦交流电的三要素 最大值 、 初相位 、 。
6.二极管根据型号分可以分为 半导体和 N 型号 半导体。
二、选择题(每题2分, 共10分) 1.下列哪个是负载的作用 （ ） A.供能 B. 传能 C. 控能 D.耗能 2.下列哪个是电感的符号 A. I B. U C. L D.R班级.姓名考场号座位号………………………线…………………………………………………封………………………………………密………………………………………3.下列哪个是电容的单位A. 法拉B. 伏特C. 欧姆D.亨利4.棕黑黑红棕五环电阻的阻值是多少？A.1K±1%B. 10K±1%C.100K±1%D.1M±1%6.绿棕红银四环电阻的阻值是多少？A.512±10%B. 51k±10%C.5K1±10%D.50K±10%5.RT13 橙橙橙银1/4W是多大的电阻?A.金属膜333±10%Ω1/4WB. 碳膜33K±1%Ω1/4WC.碳膜33K±10%Ω1/4WD.金属膜33K±10%Ω1/4W1.判断题（每小题1分, 共计10分）2.电容的符号用I来表示。
……………………………………………………( )3.电压的单位是E。
………………………………………………………( )4.电压的单位是U。
…………………………………………………………( )5.黄灰红银四环电阻的组织是6K8。
