尺寸公差形位公差表面粗糙度三者的关系
公差配合与形位公差
3、 形位公差的选择
3、考虑零件的结构特点 刚性较差的零件，工艺性差， 刚性较差的零件，工艺性差，加工时易产生较大的形位误 应根据实际情况选较大的形位公差值。 差，应根据实际情况选较大的形位公差值。 4、形状公差与表面粗糙度的关系 一般情况下， 值约占形状公差值的20 20％～ 一般情况下，表面粗糙度的Ra值约占形状公差值的20％～ 25％。 25％。 凡有关标准已对形位公差作出规定的， 5、凡有关标准已对形位公差作出规定的，如与滚动轴承 相配的轴和壳体孔的圆柱度公差、 相配的轴和壳体孔的圆柱度公差、机床导轨的直线度公差 齿轮箱体孔的轴线的平行度公差等， 、齿轮箱体孔的轴线的平行度公差等，都应按相应的标准 确定。 确定。
2、
形位公差的选择
4、 考虑检测的方便性 、 确定公差项目必须与检测条件相结合，考虑现有条 确定公差项目必须与检测条件相结合， 件检测的可能性与经济性。 件检测的可能性与经济性。当同样满足零件的使用要求 应选用检测简便的项目。 时，应选用检测简便的项目。 10.3.2公差原则的选择 10.3.2公差原则的选择 选用独立原则还是选用相关原则，主要考虑以下三方面： 选用独立原则还是选用相关原则，主要考虑以下三方面： 被测要素的功能要求； 1、被测要素的功能要求； 各公差原则的应用场合； 2、各公差原则的应用场合； 经济性。 3、经济性。
（三）、基本偏差 靠近零线的那个尺 寸偏差。 φ50H8
基本偏差共有28个， 代号用拉丁字母表示， 大写为孔，小写为轴。
φ50f7
（四）、配合制度 1、基孔制 2、基轴制 （五）、标注与查表
二、形位公差 形状和位置公差是指零件的实际形状和实际位置对理想 形状和理想位置的允许变动量。
形位公差的标注
第十三章 表面粗糙度
3、形位公差_3
如下图所示，若被测孔的形状正确。（1）测得其实际尺寸为φ30．0lmm， 而同轴度误差为φ0．04 mm，求该零件的最大实体实效尺寸、体外作用 尺寸。（2）若测得实际尺寸为的φ30．02mm，同轴度误差为φ0．05 mm，问该零件是否合格？为什么？（3）可允许的最大同轴度误差值是 多少？
解：（1）最大实体实效尺寸= Dmin-t=φ29.975 mm 体外作用尺寸=da-f=φ29.97mm （2）不合格（1分），实际尺寸偏离最大实体0.02mm，同轴度允许值 增加0.02mm，此时最大值为0.02+0.025=0.045mm，虽然实际尺寸在极 限尺寸范围内，但同轴度不合格，故零件不合格 （3）允许的最大同轴度误差=t+T= φ0.077mm
1) 被测要素遵守最大实体实效边界，即被测要素的体 外作用尺寸不超过最大实体实效尺寸。
20(dM)
2) 被测要素的实际尺寸为最大实体尺寸时， 形位误差为图样上给定的形位公差值。
20.1(dMV)
0.1
3) 当被测要素的实际尺寸偏离最大实体尺寸时，其 偏离量可补偿给形位误差，允许的形位误差等于图样 上给定的形位公差值与偏离量之和。

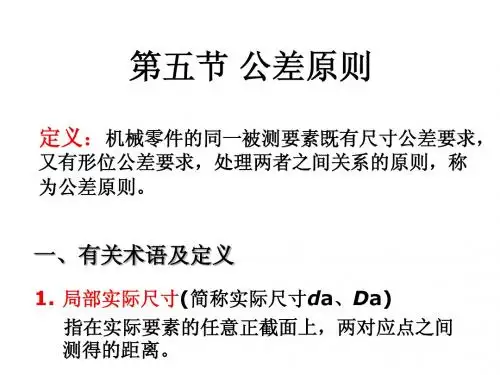

第五节 公差原则
定义：机械零件的同一被测要素既有尺寸公差要求，
又有形位公差要求，处理两者之间关系的原则，称 为公差原则。
一、有关术语及定义
1. 局部实际尺寸(简称实际尺寸da、Da) 指在实际要素的任意正截面上，两对应点之间 测得的距离。
2. 体外作用尺寸 体外作用尺寸(dfe、Dfe) 在被测要素的给定长 度上，与实际轴外接的最小理想孔或与实际孔内接 的最大理想轴的直径。对于关联要素，该理想孔 （或轴）的中心线（或轴线）必须与基准保持图样 给定的几何关系。 dfe=da+f Dfe=Da－f
未注尺寸公差、未注形位公差及表面粗糙度
未注尺寸公差、未注形位公差及表面粗糙度一、未注尺寸公差按GB/T1804（1）线性尺寸的极限偏差数值（GB/T1804-2000）（mm）（2）倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm（3）角度尺寸的极限偏差数值（GB/T1804-2000）二、未注形位公差按GB/T1184（4）直线度和平面度未注公差值（GB/T1184-1996）（mm）（5）垂直度未注公差值（GB/T1184-1996）（mm）（6）对称度未注公差值（GB/T1184-1996）（mm）（7）圆跳动的未注公差值（GB/T1184-1996）（mm）三、选用原则（1）机械加工未注尺寸公差一般选用“m”级，未注形位公差一般选用“K”级。
（2）板金加工未注尺寸公差一般选用“c”级，未注形位公差一般选用“L”级。
四、表面粗糙度零件的表面都应该注明粗糙度的等级。
如果较多的表面具有相同的表面粗糙度等级，则要集中在图样右上角标注，并加“其余”字样。
粗糙度等级的选择，一般可以根据对各表面的工作要求和尺寸精度等级来决定，在满足工作要求的条件下，不得随意提高等级。
（1）取样长度和评定长度的选用值（GB/T1031-1995）Ra(μm)Rz(μm)取样长度l(mm) 评定长度l n(mm)＞0.003~0.02 ＞0.025~0.10 0.08 0.4＞0.02~0.10 ＞0.1~0.50 0.25 1.25＞0.1~2.0 ＞0.50~10.0 0.8 4.0＞2.0~10.0 ＞10.0~50 2.5 12.5＞10.0~80 ＞50~320 8.0 40.0（2）轮廓算术平均偏差Ra的数值（GB/T1031-1995）（μm）第1系列0.012, 0.025, 0.050, 0.10, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100第2系列0.008, 0.010, 0.016, 0.020, 0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80注：尽量选择第1系列（3）轮廓最大高度Rz的数值（GB/T1031-1995）（μm）第1系列0.025, 0.050, 0.100, 0.20, 0.40, 0.80, 1.60, 3.2, 6.3, 12.5, 25, 50, 100，200，400，800，1600，第2系列0.032, 0.040, 0.063, 0.080, 0.125, 0.160, 0.25, 0.32, 0.50, 0.63, 1.0, 1.25, 2.0, 2.5, 4.0, 5.0, 8.0, 10.0, 16.0, 20, 32, 40, 63, 80，125，160，250，320，500，630注：尽量选择第1系列对于机械制造来说，制定公差的目的就是为了确定产品的几何参数，使其变动量在一定的范围之内，以便达到互换或配合的要求。
互换性第四章形状和位置公差
表4-1 形位公差的分类
分类
形 状 公 差
形状或 位置公差
项目 直线度 平面度 圆度 圆柱度 线轮廓度 面轮廓度
符号
分类
定
位
向
置
公 差
定 位
跳 动
项目
平行度 垂直度 倾斜度 同轴度 对称度 位置度 圆跳动 全跳动
符号
❖二. 形位公差的术语与定义
1.要素（feature）
要素是构成零件几何特征的点、线、面，是对零件规 定形位公差的具体对象。如图4-2所示零件，其要素包括 平面、圆柱面、圆锥面、球面、球心、轴线等。
1) 在给定平面内： 定义：公差带是距离为公差值ｔ的两平行直线之间的区 域。
序
示例
说明
号
A
每条刻线必须位于该表面
上距离为公差值 0.015 的
两平行直线之间。
B
圆柱表面上任一素线必须
位于轴向平面内，距离公
差值 0.02 的两平行直线之
间。
C
圆柱表面上任一素线在任
意 100 长度内必须位于轴
向平面内距离为公差值
b. 互 相 垂直的 两个方 向
公差带（棱线）必须位于水平方向 距离为公差值 0.2，垂直方向距离 为公差值 0.1 的四棱柱内。
3）在任意方向上；
用于限制空间直线在任意方向上的形状误差，其公差带为 圆柱体内的区域。
ａ.任意 方向上 定义：公差 带是直径为 公差值ｔ的 圆柱面内的 区域
Фd 圆柱体的轴线必须位于直径为 0.04 的圆柱面内 加ф——表示公差带为一圆柱体， 因被测要素为轴线或中心平面等 中心要素，指引线的箭头应与尺寸 线对齐 整个零件的轴线必须位于直径为 公差值 0.05 的圆柱面内
互换性测量技术3_5[1]
![互换性测量技术3_5[1]](https://img.taocdn.com/s3/m/44c1826c58fafab069dc02e4.png)
3.5、形位公差的选用形状和位置公差的设计选用对保证产品质量和降低制造成本具有十分重要的意义形位公差项目形位公差等级与公差值公差原则及相关要求基准要素的选择一、形位公差项目的选择零件的几何特征¾形状公差项目主要是按要素的几何形状特征制定的零件的使用要求¾机床导轨的直线度或平面度公差要求，保证工作台运动时平稳和较高的运动精度¾轴承座、与轴承相配合的轴颈，规定圆柱度公差和轴肩的端面圆跳动公差，保证轴承的装配和旋转精度检测的方便性¾对轴类零件规定径向圆跳动或全跳动公差，既可控制零件的圆度或圆柱度误差，又可控制同轴度误差，检测方便二、形位公差值的选择选择原则：满足零件功能要求的前提下，兼顾工艺的经济性的检测条件，尽量选取较大的公差值计算法类比法类比法考虑零件的结构特点$对于结构复杂、刚性较差或不易加工和测量的零件，在满足零件功能要求的前提下，可适当降低1～2级选用$孔相对于轴、线对线和线对面相对于面对面的平行度、垂直度公差可适当降低1～2级类比法表3.9～3.12给出了各形位公差的各级公差值P89～90一般形位公差分为1～12级，1级精度最高其中圆度和圆柱度增加一个最高级0级表3.14～3.17给出了各种形位公差等级的应用示例P93‾94三、公差原则的选择应根据被测要素的功能要求，充分发挥公差的职能和采取该公差原则的可行性、经济性表3.18给出了公差原则和公差要求的选择示例（P95）独立原则用于尺寸精度与形位精度精度要求相差较大，需分别满足要求，或两者无联系，保证运动精度、密封性，未注公差等场合包容要求主要用于需要严格保证配合性质的场合最大实体要求用于中心要素，保证可装配性的场合最小实体要求主要用于需要保证零件强度和最小壁厚等场合 可逆要求与最大（最小）实体要求联用，能充分利用公差带，扩大了被测要素实际尺寸的范围，提高了效益。
在不影响使用性能的前提下可以选用四、基准的选择根据要素的功能及对被测要素间的几何关系来选择如：轴类零件，常以安装轴承的两处轴颈的公共轴线为基准 从零件结构考虑，应选较宽大的平面、较长的轴线作为基准根据装配关系应选零件上相互配合、相互接触的定位要素作为各自的基准，如盘、套类零件多选其轴线或端面作为基准从加工检测方面考虑，应选择在加工、检测中方便装夹定位的要素为基准五、未注形位公差的规定对未注直线度、平面度、垂直度、对称度和圆跳动各规定了H、K、L三个公差等级表3.19～3.22给出了它们的公差值采用规定的未注公差值时，需在标题栏附件或技术要求中注出公差等级代号及标准编号如GT/B 1184-H自学：其它未注形位公差的规定（P96）。
模具零件的公差配合形位公差及表面粗糙度要求
模具零件的公差配合、形位公差及表面粗糙度要求2010-01-27 09:04:53| 分类：默认分类| 标签：|字号大中小订阅模具零件的公差配合、形位公差及表面粗糙度要求设计模具时，应根据模具零件的功能和固定方式及配合要求的不同，合理选用其公差配合、形位公差及表面粗糙度。
否则，将不仅直接影响模具的正常工作和冲压件的质量，而且也影响模具的使用寿命和制造成本。
一、模具零件的公差配合要求模具零件的公差配合分为过盈配合、过渡配合及间隙配合三种。
过盈配合用于模具工作时其零件之间没有相对运动且又不经常拆装的零件，如导柱、导套与模板的配合；过渡配合用于模具工作时其零件之间没有相对运动但需要经常拆装的零件，如压入式凸模与固定板的配合；间隙配合用于模具工作时需要相对运动的零件，如导柱与导套之间的配合等。
模具中常用零件的公差配合见下表。
二、模具零件的形公差形位公差是形状和位置公差的简称，它包括直线度、平面度、圆柱度、平行度、垂直度、同轴度、对称度及圆跳动公差等多种。
根据模具零件的技术要求，应合理选用其形位公差的种类及数值。
模具零件中常用的形位公差有平行度、垂直度、同轴度、圆柱度及圆跳动公差等，现分述如下：1、平行度公差模板、凹模板、垫板、固定板、导板、卸料板、压边圈等板类零件的两平面应有平行度要求，一般可按下表选取。
注：1.基本尺寸是指被测表面的最大长度尺寸和最大宽度尺寸。
2.滚动式导柱模架的模座平行度公差采用公差等级4级。
2.垂直度公差矩形、圆形凹模板的直角面，凸、凹模（或凸凹模）固定板安装孔的轴线与其基准面，模板上模柄（压入式模柄）安装孔的轴线与其基准面，一般均应有垂直度要求，可按下表的垂直度公差选取。
而上、下模板的导柱、导套安装孔的轴线与其基准面的垂直度公差，应按如下规定：安装滑动式导柱、导套时取为0.01：100；安装滚动式导柱、导套时取为0.005：100。
>25~40>40~63>63~100>100~160>160~250>250~400公差等级5公差值0.0100.0120.0150.0200.0250.030注：1.基本尺寸是指被测零件的短边长度。
表面粗糙度的基本概念汇总
表面粗糙度的基本概念表面粗糙度的基本概念表面粗糙度的定义（本站相关粗糙度仪的产品介绍：粗糙度仪）表面粗糙度（Surface roughness）是指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性性它是一种微观几何形状误差，也称为微观不平度。
表面粗糙度应与形状误差（宏观几何形状误差）和表面波度区别开。
通常，波距小于 1mm 的属于表面粗糙度，波距在 1~10mm 的属于表面波度，波距大于 10mm 的属于形状误差。
表面粗糙度对机械零件使用性能的影响表面粗糙度的大小对零件的使用性能和使用寿命有很大影响。
1. 影响零件的耐磨性表面越粗糙，摩擦系数就越大，相对运动的表面磨损得越快。
然而，表面过于光滑，由于润滑油被挤出或分子间的吸附作用等原因，也会使摩擦阻力增大和加速磨损。
2. 影响配合性质的稳定性零件表面的粗糙度对各类配合均有较大的影响。
对于间隙配合，两个表面粗糙的零件在相对运动时会迅速磨损，造成间隙增大，影响配合性质；对于过盈配合，在装配时表面上微观凸峰极易被挤平，产生塑性变形，使装配后的实际有效过盈减小，降低联接强度；对于过渡配合，因多用压力及锤敲装配，表面粗糙度也会使配合变松。
3. 影响疲劳强度承受交变载荷作用的零件的失效多数是由于表面产生疲劳裂纹造成的。
疲劳裂纹主要是由于表面微观峰谷的波谷所造成的应力集中引起的。
零件表面越粗糙，波谷越深，应力集中就越严重。
因此，表面粗糙度影响零件的抗疲劳强度。
4. 影响抗腐蚀性粗糙表面的微观凹谷处易存积腐蚀性物质，久而久之，这些腐蚀性物质就会渗入到金属内层，造成表面锈蚀。
此外，表面粗糙度对接触刚度、密封性、产品外观、表面光学性能、导电导热性能以及表面结合的胶合强度等都有很大影响。
所以，在设计零件的几何参数精度时，必须对其提出合理的表面粗糙度要求，以保证机械零件的使用性能。
公差等级与粗糙度的关系表面粗糙度是反映零件表面微观几何形状误差的一个重要技术指标，是验证零件表面质量的主要依据；它选择的合理与否，直接关系到产品的质量，使用寿命和生产成本。
表面粗糙度
3）类比法还遵循的一般原则
（1）在同一零件上工作表面比非工作表面粗糙度值小。
（2）摩擦表面比非摩擦表面、滚动摩擦表面比滑动摩 擦表面的表面粗糙度值小。 （3）运动速度高、单位面积压力大、受交变载荷的零 台肩等），表面粗糙度值均应小些。
件表面，以及最易产生应力集中的部位（如沟槽、园角、
（4）配合要求高的表面，表面粗糙度值应小些。
界线、引出线或它们的延长线上。
符号的尖端必须从材料外指向表面。
举例
4.5、表面粗糙度的选用
1. 表面粗糙度评定参数的选择 如无特殊要求，一般仅选用幅度参数 1）在Ra=0.025～6.3μ ｍ范围内，优先选用Ra。表面过于 粗糙或太光滑时，多采用Rz。
2）当表面不允许出现较深加工痕迹，防止应力过于集中， 要求保证零件的抗疲劳强度和密封性时，需选Rz。
附加参数一般不单独使用。 1）对有特殊要求的少数零件的重要表面（如要求喷涂均 匀、涂层有较好的附着性和光泽表面）需要控制Rsm
（轮廓单元平均宽度）数值。
2）对于有较高支撑刚度和耐磨性的表面，应规定Rmr(c)
（轮廓的支撑长度率）参数。
2.表面粗糙度评定参数值的选择
表面粗糙度评定参数值的选择，不但与零件的使用性
表面粗糙度的标注
国家标准GB/T131-1993对表面粗糙度的符号、代号及其标注做 了规定。
2.表面粗糙度代号及其标注
当需要表示的加工表面对表面特征的其他规定有要
求时，应在表面粗糙度符号的相应位置，注上若干必要项
目的表面特征规定。
具体标注位置如下
取样长度和评定长度标注在符号长边的横线下面 若需标注加工余量，可在规定之处加注余量值。
若某表面粗糙度要求按指定加工方法获得，可用文字标注。 若需控制表面加工纹理方向时，可在规定之处加注纹理方 向符号。
机械制图培训 公差概念及尺寸公差基本知识
二、尺寸公差基础知识
2. 尺寸 尺寸是以特定单位表示线性尺寸值（两点之间距离）的
数值。 机械工程中通常用㎜表示 （标注时常省略）
如图：直径Ø7、 半径R7和R3 中心距52和32 长66、高46
二、尺寸公差基础知识
（1）基本尺寸 基本尺寸是设计给定的尺寸，用D和d（L或l）表示（大
写字母表示孔，小写字母表示轴）。 它是根据产品的使用要求、零件的刚度等要求，计算或
为满足不同的需求，产品必然出现不同的规格，形成系 列产品。产品数值的杂乱无章会给组织生产、协作配套、使
一、公差与测量概述
（2）优先数系
①优先数系：由一些十进制等比数构成的数系（包含10的所有整数幂）
。
②优先数系的构成
●代号：为qRrr（r r1取05、10、20、40、80）；
●公比：
。
●个数：优先数系中，项数从1开始，可向大于1和小于1两边无限延
ES=Dmax-D
es=dmax-d
EI=Dmin-D
ei=dmin-d
3.实际偏差:实际尺寸与基本尺寸之差
注意：标注和计算偏差时前面必须加注“+”或“－”号（零除外） 。
二、尺寸公差基础知识
4. 尺寸公差 尺寸公差是指允许尺寸的变动量 孔 TD=|Dmax—Dmin|=|ES—EI| 轴 Td=|dmax—dmin|=|es—ei| 问题：比较公差与偏差
一、公差与测量概述
3、优先数和优先数系 （1）数值标准化：统一的数值标准是标准化的重要内容 。
制定公差标准以及设计零件的结构参数时，都需要通 过数值表示。任何产品的参数值不仅与自身的技术特性有关 ，还直接、间接地影响与其配套系列产品的参数值。如：螺 母直径数值，影响并决定螺钉直径数值以及丝锥、螺纹塞规 、钻头等系列产品的直径数值。由于参数值间的关联产生的 扩散称为“数值扩散”。
形状和位置公差
0.05 A
A
a标注) 基准轴线
t
测量圆锥面 b公差带)
⒁ 全跳动
径向全跳动 端面全跳动
a.径向全跳动
指整个被测要素相对于基准轴线的变动量
t
0.2 A B
基准轴线
A a)标注
B
b)公差带
公差带：半径差为公差值t，且 与基准轴线同轴的两圆柱面之间 的区域。
中心要素：指引线箭头应与该要素的尺寸 线对齐，表示公差带在对称中心处。
0.15 A B
A
B
⑿.位置度
点的位置度
1.球心的公差带也是一个球，以公差值 t 为直径的一个球。 2.薄片中的某一点，公差带是以公差值 t 为直径的一个圆。
Φ 0.3 A B B
100
A
68
线的位置度（任意方向）
D
0.1 A B C
(3) 形状公差与表面粗糙度的关系
一般情况下，Ra≈20％～25％ T形状
(4) 考虑零件的结构特点
(5) 凡有关标准已对形位公差作出规定的，如与滚动 轴承相配的轴和壳体孔的圆柱度公差、机床导轨 的直线度公差、齿轮箱体孔的轴线的平行度公差 等，都应按相应的标准确定。
除线轮廓度、面轮廓度以及位置度未规定公 差等级外，其余11项均有规定。一般划分为12级， 即1～12级，精度依次降低，仅圆度和圆柱度划 分为13级，即增加了一个0级，以便适应精密零 件的需要。
2.属于形状公差的有＿＿。 A．圆柱度。 B．平面度。 C．同轴度。 D．圆跳动。 E．平行度。
3．属于位置公差的有＿＿。 A．平行度。 B．平面度。 C．端面全跳动。 D．倾斜度。 E．圆度。 4.形位公差带形状是半径差为公差值t的两圆柱面之间的区域有＿＿。 A．同轴度。 B．径向全跳动。 C．任意方向直线度。 D．圆柱度。 E．任意方向垂直度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尺寸公差、形位公差、表面粗糙度三者的关系
A.尺寸公差、形位公差、表面粗糙度数值上的关系
1、形状公差与尺寸公差的数值关系
当尺寸公差精度确定后，形状公差有一个适当的数值相对应，即一般约以50%尺寸公
差值作为形状公差值；仪表行业约20%尺寸公差值作为形状公差值；重型行业约以70%尺寸
公差值作为形状公差值。
由此可见．尺寸公差精度愈高，形状公差占尺寸公差比例愈小所以，在设
计标注尺寸和形状公差要求时，除特殊情况外，当尺寸精度确定后，一般以50%尺寸公差值作
为形状公差值，这既有利于制造也有利于确保质量。
2、形状公差与位置公差间的数值关系
形状公差与位置公差间也存在着一定的关系。
从误差的形成原因看，形状误差是由机床振动、刀具振动、主轴跳动等原因造成；而位置误差则是由于机床导轨的不平行，工具装夹不平
行或不垂直、夹紧力作用等原因造成，再从公差带定义看，位置误差是含被测表面的形状误差的，如平行度误差中就含有平面度误差，故位置误差比形状误差要大得多。
因此，在一般情况下、在无进一步要求时，给了位置公差，就不再给形状公差。
当有特殊要求时可同时标注形状和位置
公差要求，但标注的形状公差值应小于所标注的位置公差值，否则，生产时无法按设计要求制
造零件。
3、形状公差与表面粗糙度的关系
／5～1／4。
由此可知，为确保形状公差，应适当限制相应的表面粗糙度高度参数的最大允
许值。
在一般情况下，尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述
关系式：尺寸公差>位置公差>形状公差>表面粗糙度高度参数
从尺寸、形位与表面粗糙度的数值关系式不难看出，设计时要协调处理好三者的数值关系，在图样上标注公差值时应遵循：给定同一表面的粗糙度数值应小于其形状公差值；而形状
公差值应小于其位置公差值；位置各差值应小于其尺寸公差值。
否则，会给制造带来种种麻烦。
可是设计工作中涉及最多的是如何处理尺寸公差与表面粗糙度的关系和各种配合精度与表面粗糙
度的关系。
一般情况下按以下关系确定：
1、形状公差为尺寸公差的60％（中等相对几何精度）时，Ra≤0.05IT；
2、形状公差为尺寸公差的40％（较高相对几何精度）时，Ra≤0.025IT；
3、形状公差为尺寸公差的25％（高相对几何精度）时，Ra≤0.012IT；
4、形状公差小于尺寸公差的25％（超高相对几何精度）时，Ra≤0.15Tf(形状公差值)。
最简单的参考值:尺寸公差是粗糙度的3-4 倍，这样最为经济。
B.形位公差的选择
1、形位公差项目的选择
应充分发挥综合控制项目的职能，以减少图样上给出的形位公差项目及相应的形位误差检测项目。
在满足功能要求的前提下，应选用测量简便的项目。
如：同轴度公差常常用径向圆跳动公差或径向圆跳动公差代替。
不过应注意，径向圆跳动是同轴度误差与圆柱面形状误差的综合，故代替时，给出的跳动公差值应略大于同轴度公差值，否则就会要求过严。
2、公差原则的选择
应根据被测要素的功能要求，充分发挥公差的职能和采取该公差原则的可行性、经济性。
包容要求主要用于需要严格保证配合性质的场合。
最大实体要求用于中心要素，一般用于配件要求为可装配性（无配合性质要求）的场合。
最小实体要求主要用于需要保证零件强度和最小壁厚等场合。
可逆要求与最大（最小）实体要求联用，能充分利用公差带，扩大了被测要素实际尺寸的范围，提高了效益。
在不影响使用性能的前提下可以选用。
3、基准要素的选择
1）基准部位的选择
（1）选用零件在机器中定位的结合面作为基准部位。
例如箱体的底平面和侧面、盘类零件的轴线、回转零件的支承轴颈或支承孔等。
（2）基准要素应具有足够的大小和刚度，以保证定位稳定可靠。
例如，用两条或两条以上相距较远的轴线组合成公共基准轴线比一条基准轴线要稳定。
（3）选用加工比较精确的表面作为基准部位。
（4）尽量使装配、加工和检测基准统一。
这样，既可以消除因基准不统一而产生的误差；也可以简化夹具、量具的设计与制造，测量方便。
2）．基准数量的确定
一般来说，应根据公差项目的定向、定位几何功能要求来确定基准的数量。
定向公差大多只要一个基准，而定位公差则需要一个或多个基准。
例如，对于平行度、垂直度、同轴度公差项目，一般只用一个平面或一条轴线做基准要素；对于位置度公差项目，需要确定孔系的位置精度，就可能要用到两个或三个基准要素。
3）．基准顺序的安排
当选用两个以上基准要素时，就要明确基准要素的次序，并按第一、第二、第三的顺序写在公差框格中，第一基准要素是主要的，第二基准要素次之。
4、形位公差值的选择
总的原则：在满足零件功能的前提下，选取最经济的公差值。
◆根据零件的功能要求，考虑加工的经济性和零件的结构、刚性，按表确定要素的公差值。
并考虑以下因素：
◆同一要素给出的形状公差应小于位置公差值；
◆圆柱形零件的形状公差值（轴线的直线度除外）应小于其尺寸公差值；如同一平面上，平
面度公差值应小于该平面对基准的平行度公差值。
◆平行度公差值应小于其相应的距离公差值。
◆表面粗糙度与形状公差的大概的比例关系：通常，表面粗糙度的Ra 值可取为形状公差值的(20%~25%)。
◆对于以下情况，考虑到加工的难易程度和除主参数以外的其它因素的影响，在满足零件功能的要求下，适当降低1～2 级选用：
○孔相对于轴；
○细长比较大的轴和孔；距离较大的轴和孔；
○宽度较大（大于1/2 长度）的零件表面；
○线对线和线对面的相对于面对面的平行度、垂直度公差。
5、形位未注公差的规定
为简化制图，对一般机床加工就能保证的形位精度，不必在图样上注出形位公差，形位未注公差按GB/T1184-1996 的规定执行。
大致内容如下：
（1）对未注直线度、平面度、垂直度、对称度和圆跳动各规定了H、K、L 三个公差等级. （2）未注圆度公差值等于直径公差值，但不能大于径向圆跳动的未注公差值。
（3）未注圆柱度公差值不作规定，由要素的圆度公差、素线直线度和相对素线平行度的注出或未注公差控制。
（4）未注平行度公差值等于被测要素和基准要素间的尺寸公差和被测要素的形状公差（直线度或平面度）的未注公差值中的较大者，并取两要素中较长者作为基准。
（5）未注同轴度公差值未作规定。
必要时，可取同轴度的未注公差值等于圆跳动的未注公差。
（6）未注线轮廓度、面轮廓度、倾斜度、位置度的公差值均由各要素的注出或未注线性尺寸公差或角度公差控制。
（7）未注全跳动公差值未作规定。
6、形位未注公差值的图样表示
若采用GB/T1184-1996 规定的未注公差值，应在标题栏或技术要求中注出标准及等级代号。
：“GB/T1184—K”。
图样上未标注“公差原则按GB/T 4249”的工作公差，应按“GB/T 1800.2-1998”的要求执行。
