飞机起落架基本结构

起落架起落架就是飞机在地面停放、滑行、起飞着陆滑跑时用于支撑飞机重力，承受相应载荷的装置。

任何人造的飞行器都有离地升空的过程，而且除了一次性使用的火箭导弹和不需要回收的航天器之外，绝大部分飞行器都有着陆或回收阶段。

对飞机而言，实现这一起飞着陆（飞机的起飞与着陆过程）功能的装置主要就是起落架。

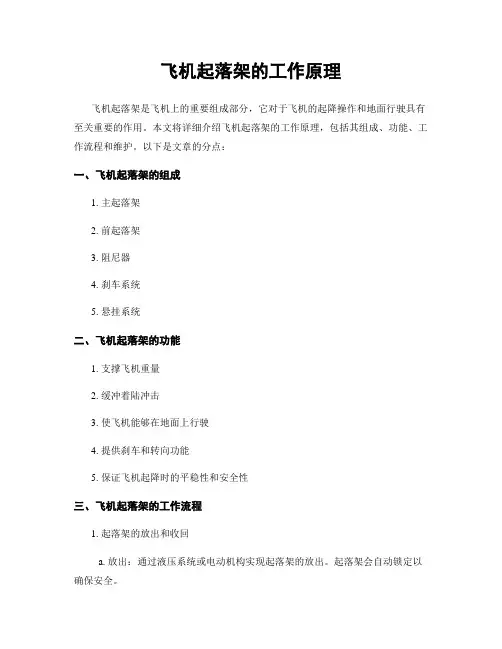

基本介绍起落架就是飞机在地面停放、滑行、起降滑跑时用于支持飞机重量、吸收撞击能量的飞机部件。

简单地说，起落架有一点象汽车的车轮，但比汽车的车轮复杂的多，而且强度也大的多，它能够消耗和吸收飞机在着陆时的撞击能量。

概括起来，起落架的主要作用有以下四个：承受飞机在地面停放、滑行、起飞着陆滑跑时的重力；承受、消耗和吸收飞机在着陆与地面运动时的撞击和颠簸能量；滑跑与滑行时的制动；滑跑与滑行时操纵飞机。

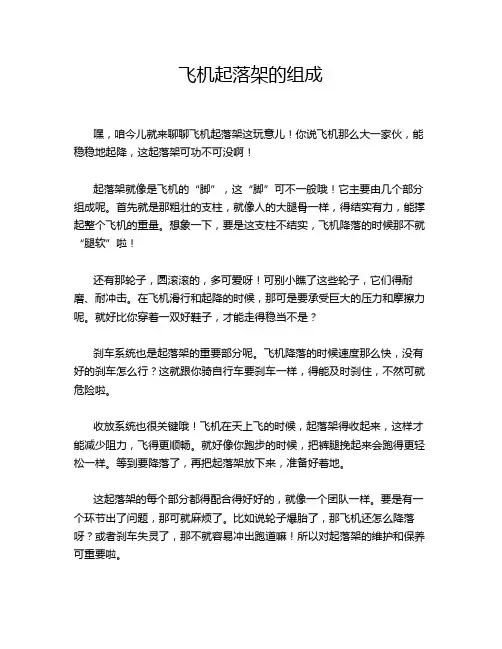

2结构组成为适应飞机起飞、着陆滑跑和地面滑行的需要，起落架的最下端装有带充气轮胎的机轮。

为了缩短着陆滑跑距离，机轮上装有刹车或自动刹车装置。

此外还包括承力支柱、减震器（常用承力支柱作为减震器外筒）、收放机构、前轮减摆器和转弯操纵机构等。

承力支柱将机轮和减震器连接在机体上，并将着陆和滑行中的撞击载荷传递给机体。

前轮减摆器用于消除高速滑行中前轮的摆振。

前轮转弯操纵机构可以增加飞机地面转弯的灵活性。

对于在雪地和冰上起落的飞机，起落架上的机轮用滑橇代替。

2.1减震器飞机在着陆接地瞬间或在不平的跑道上高速滑跑时，与地面发生剧烈的撞击，除充气轮胎可起小部分缓冲作用外，大部分撞击能量要靠减震器吸收。

现代飞机上应用最广的是油液空气减震器。

当减震器受撞击压缩时，空气的作用相当于弹簧，贮存能量。

而油液以极高的速度穿过小孔，吸收大量撞击能量，把它们转变为热能，使飞机撞击后很快平稳下来，不致颠簸不止。

2.2收放系统收放系统一般以液压作为正常收放动力源，以冷气、电力作为备用动力源。

一般前起落架向前收入前机身，而某些重型运输机的前起落架是侧向收起的。

主起落架收放形式大致可分为沿翼展方向收放和翼弦方向收放两种。

收放位置锁用来把起落架锁定在收上和放下位置，以防止起落架在飞行中自动放下和受到撞击时自动收起。

对于收放系统，一般都有位置指示和警告系统。

2.3机轮和刹车系统机轮的主要作用是在地面支持收飞机的重量，减少飞机地面运动的阻力，吸收飞机着陆和地面运动时的一部分撞击动能。

主起落架上装有刹车装置，可用来缩短飞机着陆的滑跑距离，并使飞机在地面上具有良好的机动性。

机轮主要由轮毂和轮胎组成。

刹车装置主要有弯块式、胶囊式和圆盘式三种。

应用最为广泛的是圆盘式，其主要特点是摩擦面积大，热容量大，容易维护。

3发展历程在过去，由于飞机的飞行速度低，对飞机气动外形的要求不十分严格，因此飞机的起落架都由固定的支架和机轮组成，这样对制造来说不需要有很高的技术。

当飞机在空中飞行时，起落架仍然暴露在机身之外。

随着飞机飞行速度的不断提高，飞机很快就跨越了音速的障碍，由于飞行的阻力随着飞行速度的增加而急剧增加，这时，暴露在外的起落架就严重影响了飞机的气动性能，阻碍了飞行速度的进一步提高。

因此，人们便设计出了可收放的起落架，当飞机在空中飞行时就将起落架收到机翼或机身之内，以获得良好的气动性能，飞机着陆时再将起落架放下来。

然而，有得必有失，这样做的不足之处是由于起落架增加了复杂的收放系统，使得飞机的总重增加。

但总的说来是得大于失，因此现代飞机不论是军用飞机还是民航飞机，它们的起落架绝大部分都是可以收放的，只有一小部分超轻型飞机仍然采用固定形式的起落架（如蜜蜂系列超轻型飞机）。

4型式分类4.1前三点式起落架飞机上使用最多的是前三点式起落架(图1a[起落架布置型式]）。

前轮在机头下面远离飞机重心处，可避免飞机刹车时出现“拿大顶”的危险。

两个主轮左右对称地布置在重心稍后处，左右主轮有一定距离可保证飞机在地面滑行时不致倾倒。

飞机在地面滑行和停放时，机身地板基本处于水平位置，便于旅客登机和货物装卸。

重型飞机用增加机轮和支点数目的方法减低轮胎对跑道的压力，以改善飞机在前线土跑道上的起降滑行能力,例如美国军用运输机C-5A，起飞重量达348吨，仅主轮就有24个,采用4个并列的多轮式车架（每个车架上有6个机轮），构成4个并列主支点。

加上前支点共有5个支点,但仍然具有前三点式起落架的性质。

优点* 着陆简单，安全可靠。

若着陆时的实际速度大于规定值，则在主轮接地时，作用在主轮的撞击力使迎角急剧减小，因而不可能产生象后三点式起落架那样的“跳跃”现象。

* 具有良好的方向稳定性，侧风着陆时较安全。

地面滑行时，操纵转弯较灵活。

* 无倒立危险，因而允许强烈制动，因此，可以减小着陆后的滑跑距离。

* 因在停机、起、落滑跑时，飞机机身处于水平或接近水平的状态，因而向下的视界较好，同时喷气式飞机上的发动机排出的燃气不会直接喷向跑道，因而对跑道的影响较小。

缺点* 前起落架的安排较困难，尤其是对单发动机的飞机，机身前部剩余的空间很小。

* 前起落架承受的载荷大、尺寸大、构造复杂，因而质量大。

* 着陆滑跑时处于小迎角状态，因而不能充分利用空气阻力进行制动。

在不平坦的跑道上滑行时，超越障碍(沟渠、土堆等)的能力也比较差。

* 前轮会产生摆振现象，因此需要有防止摆震的设备和措施，这又增加了前轮的复杂程度和重量。

尽管如此，由于现代飞机的着陆速度较大，并且保证着陆时的安全成为考虑确定起落架形式的首要决定因素，而前三点式在这方面与后三点式相比有着明显的优势，因而得到最广泛的应用。

4.2后三点式起落架早期在螺旋桨飞机上广泛采用后三点式起落架（图1b[起落架布置型式]）。

其特点是两个主轮在重心稍前处，尾轮在机身尾部离重心较远。

后三点起落架重量比前三点轻，但是地面转弯不够灵活，刹车过猛时飞机有“拿大顶”的危险，现代飞机已很少采用。

优点一是在飞机上易于装置尾轮。

与前轮相比，尾轮结构简单，尺寸、质量都较小；二是正常着陆时，三个机轮同时触地，这就意味着飞机在飘落(着陆过程的第四阶段)时的姿态与地面滑跑、停机时的姿态相同。

也就是说，地面滑跑时具有较大的迎角，因此，可以利用较大的飞机阻力来进行减速，从而可以减小着陆时和滑跑距离。

因此，早期的飞机大部分都是后三点式起落架布置形式。

缺点(1)在大速度滑跑时，遇到前方撞击或强烈制动，容易发生倒立现象(俗称拿大顶)。

因此为了防止倒立，后三点式起落架不允许强烈制动，因而使着陆后的滑跑距离有所增加。

(2)如着陆时的实际速度大于规定值，则容易发生“跳跃”现象。

因为在这种情况下，飞机接地时的实际迎角将小于规定值，使机尾抬起，只是主轮接地。

接地瞬间，作用在主轮的撞击力将产生抬头力矩，使迎角增大，由于此时飞机的实际速度大于规定值，导致升力大于飞机重力而使飞机重新升起。

以后由丁速度很快地减小而使飞机再次飘落。

这种飞机不断升起飘落的现象，就称为“跳跃”。

如果飞机着陆时的实际速度远大于规定值，则跳跃高度可能很高，飞机从该高度下落，就有可能使飞机损坏。

(3)在起飞、降落滑跑时是不稳定的。

如过在滑跑过程中，某些干扰(侧风或由于路面不平，使两边机轮的阻力不相等)使飞机相对其轴线转过一定角度，这时在支柱上形成的摩擦力将产生相对于飞机质心的力矩，它使飞机转向更大的角度。

(4)在停机、起、落滑跑时，前机身仰起，因而向下的视界不佳。

基于以上缺点，后三点式起落架的主导地位便逐渐被前三点式起落架所替代，目前只有一小部分小型和低速飞机仍然采用后三点式起落架。

4.3自行车式起落架还有一种用得不多的自行车式起落架，它的前轮和主轮前后布置在飞机对称面内（即在机身下部），重心距前轮与主轮几乎相等。

为防止转弯时倾倒，在机翼下还布置有辅助小轮（图1c[起落架布置型式]）。

这种布置型式由于起飞时抬头困难而较少采用。

4.4多支柱式起落架这种起落架的布置形式与前三点式起落架类似，飞机的重心在主起落架之前，但其有多个主起落架支柱，一般用于大型飞机上。

如美国的波音747旅客机、C-5A(军用运输机（起飞质量均在350吨以上)以及苏联的伊尔86旅客机(起飞质量206吨)。

显然，采用多支柱、多机轮可以减小起落架对跑道的压力，增加起飞着陆的安全性。

在这四种布置形式中，前三种是最基本的起落架形式，多支柱式可以看作是前三点式的改进形式。

目前，在现代飞机中应用最为广泛的起落架布置形式就是前三点式。

5结构分类5.1构架式起落架构架式起落架的主要特点是：它通过承力构架将机轮与机翼或机身相连。

承力构架中的杆件及减震支柱都是相互铰接的。

它们只承受轴向力(沿各自的轴线方向)而不承受弯矩。

因此，这种结构的起落架构造简单，质量也较小，在过去的轻型低速飞机上用得很广泛。

但由于难以收放，现代高速飞机基本上不采用。

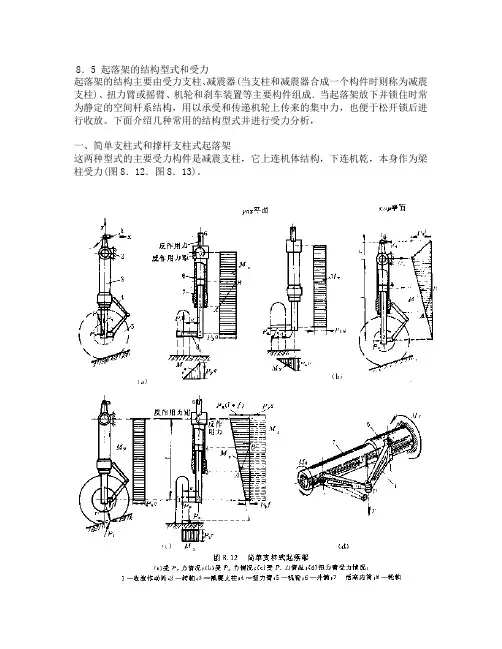

5.2支柱式起落架支柱式起落架的主要特点是：减震器与承力支柱合而为一，机轮直接固定在减震器的活塞杆上。

减震支柱上端与机翼的连接形式取决于收放要求。

对收放式起落架，撑杆可兼作收放作动筒。

扭矩通过扭力臂传递，亦可以通过活塞杆与减震支柱的圆筒内壁采用花键连接来传递。

这种形式的起落架构造简单紧凑，易于放收，而且质量较小，是现代飞机上广泛采用的形式之一。

支柱式起落架的缺点是：活塞杆不但承受轴向力，而且承受弯矩，因而容易磨损及出现卡滞现象，使减震器的密封性能变差，不能采用较大的初压力。

5.3摇臂式起落架摇臂式起落架的主要特点是：机轮通过可转动的摇臂与减震器的活塞杆相连。

减震器亦可以兼作承力支柱。

这种形式的活塞只承受轴向力，不承受弯矩，因而密封性能好，可增大减震器的初压力以减小减霞器的尺寸，克服了支柱式的缺点，在现代飞机上得到了广泛的应用。

摇臂式起落架的缺点是构造较复杂，接头受力较大，因此它在使用过程中的磨损亦较大。
