(整理)地下室内外墙水箱侧壁柱砼
墙柱混凝土浇筑方法
墙柱混凝土浇筑方法
（1）混凝土浇筑要均匀分层释放，不得集中一点浇灌。
（2）墙柱浇筑前，在新浇混凝土与已完的混凝土接槎处均匀浇筑30-50mm 厚与墙体混凝土成分相同的水泥砂浆或减石子混凝土，防止烂根。
（3）利用斗车、电梯管递运输，根据浇筑部位和速度将软管调动摆放到位。
浇筑平台上要铺垫铁皮，混凝土从平台上溜入墙体模内，或用铁锹铲入墙体模内。
（4）浇筑前应提前确定好浇筑路线和次序，从端头开始浇筑，避免施工次序混乱而出现施工冷缝。
（5）墙﹑柱混凝土浇筑必须配备标尺杆，以随时控制浇筑厚度。
夜间浇筑混凝土应提供足够的照明条件，并配备手电筒，以便于观察控制。
（6）混凝土浇筑应严格控制振捣时间，振捣至混凝土充分返浆，但不得过振，防止混凝土离析。
（7）浇筑墙体混凝土时，保证门洞口两侧对应分层浇筑，防止将门口模板挤偏。
（8）混凝土的振捣：混凝土浇筑必须由专职振捣手进行，并要挂牌上岗。
振捣时严格按“快插慢拔”要求进行振捣，每次插入下层50mm以下，分层浇筑厚度为1.25d（d：振捣棒有效长度），φ50棒为450mm，振捣棒移动间距离不应大于550mm,保证不失控。
（9）浇筑暗柱、过梁等钢筋较密部位混凝土时，可采用φ30振捣棒振捣，振捣时上下慢速抽动，振捣至充分返浆为止。
地下墙柱砼浇筑017
5.4.1顶板混凝土采用地泵泵送，布料杆布灰；泵管架设尽量避开墙柱钢筋比较密集的地方，防止钢筋位移；顶板放置布料杆的顶板下必须增加顶撑，防止顶板塌陷。
5.4.2混凝土的浇注：据混凝土泵送时自然形成的一个坡度的实际情况，在每个浇筑带的前、后布置二道振动器，这样通过混凝土的振动流淌达到均匀铺摊的要求。插入式振动器的振捣要做到快插慢拔，慢拔是为使混凝土填表满振动棒抽出时所造成的空洞。振动器插点要均匀排列，可采用“行列式”或“交错式”的次序移动，但不应混用，以免造成混乱而发生漏振。振捣时逐点移动，顺序进行，不得遗漏，做到均匀振实。捣实混凝土的移动间距，不大于振捣器作用半径的1.5倍（一般计为50公分）；振捣器与模板的距离不应大于其作用半径的0.5倍，并应避免碰撞钢筋、模板、预埋件等；每一插点掌握好振捣时间，过短不易捣实，过长引起混凝土产生离析现象。一般每一振点的振捣延续时间应使混凝土表面呈现浮浆和不再沉落，不再出现气泡，表面泛出灰浆为准。
9、安全技术措施
9.1每班班前进行安全交底，进施工现场必须戴安全帽，系好帽带。
9.2施工用的电线、电箱均应架空，人不得直接行走在钢筋、钢管上，脚手架必须铺设脚手板。
9.3振捣棒操作者、拉线者必须穿绝缘鞋，戴绝缘手套，机具专人使用看护，非电工不得拆接线，非专业人员不得动用机电设备夜间施工要有足够的照明。
9.4使用汽车罐车运送混凝土时，现场道路应平整坚实，必须设专人指挥，指挥人员应站在车辆侧面。卸料时应挡掩。
9.5用塔吊运送混凝土时，吊斗的吊环应固定可靠，吊索具应符合起重机械安全规程要求。
9.6垂直运输时必须明确联系信号。用塔吊运输时，机臂回转范围内不得有无关人员站立。
9.7浇筑作业人员必须设专人指挥，分工明确。
混凝土水箱的施工工艺
混凝土水箱的施工工艺混凝土水箱是用于储存和供应饮用水、工业用水或灭火用水的关键基础设施。
在建筑和市政工程中，混凝土水箱的施工工艺至关重要，它不仅关系到水质的安全和可靠供应，还关乎工程的持久性和环境可持续性。
本文将深入探讨混凝土水箱的施工工艺，涵盖多个方面，以便更全面理解这一主题。
1. 混凝土水箱的重要性混凝土水箱是水资源管理的重要组成部分。
它们通常位于地下，用于储存大量的水，以便满足城市和工业区域的需求。
混凝土水箱的建设对于以下方面至关重要：•水质保护：水箱的结构必须确保水质不受外界污染影响。
这对于饮用水的安全至关重要。
•供水可靠性：水箱的设计和施工需要确保持水质的供应，尤其在紧急情况下，如火灾。
•环境可持续性：精心施工的水箱具有更长的使用寿命，减少了资源浪费和维护成本。
2. 混凝土水箱的施工阶段混凝土水箱的施工通常包括以下几个关键阶段：2.1 设计和规划在开始施工之前，需要进行详细的设计和规划。
这包括确定水箱的容量、位置、形状和深度。
设计要考虑地质条件、地下水位和水质要求等因素。
此阶段还涉及到蓄水池的结构和防渗层的设计，以确保水质和结构的稳定性。
2.2 地基准备在施工开始之前，需要对选定的位置进行地基准备工作。
这可能包括挖掘、填充和土地平整。
地基的准备对于水箱的稳定性至关重要，特别是在地震区域。
2.3 施工材料准备混凝土水箱的施工需要大量的混凝土和钢筋。
这些材料必须符合质量标准，以确保水箱的耐久性和可靠性。
此外，需要准备隔离层和绝缘材料，以避免地下水对水箱的影响。
2.4 模板和支模系统为了确保水箱的形状和结构，需要制作模板和支模系统。
这些模板将决定水箱的内部和外部形状，而支模系统则支持混凝土的浇筑。
2.5 混凝土浇筑混凝土浇筑是混凝土水箱施工的核心阶段。
在此阶段，混凝土被倒入模板中，并使用振动设备来确保混凝土的均匀分布和去除空气泡。
2.6 防水处理为了确保水箱不会渗漏，需要在内部和外部进行防水处理。
地下室砼施工方案
地下室砼施工方案本工程施工应严格按照以下标准执行：GB8076、GB50119、JC472、JC474、JC475、JC476一、地下室工程概况：本工程为主体结构为现浇混凝土框架剪力墙结构，基础梁、板及柱下承台基础为C30混凝土，抗渗等级为P6；底梁板，顶梁板，外墙及水池侧墙采用C30混凝土，其抗渗等级为P6，内掺抗裂防渗剂,具体掺量由试验确定,限制膨胀率0.25%。
1、底板底层钢筋下首先准备100×100×50mm根据设计要求预制垫块，以保证砼垫层厚度要求,上层钢筋采用通长型钢支架撑起.2、底板钢筋上网片与墙柱钢筋交接处焊φ8定位筋，以防止位移.3、钢筋砼柱立筋、剪力墙暗柱立筋直径小于14㎜的采用绑扎连接；柱的钢筋直径大于等于14㎜的采用电渣压力焊连接，柱立筋与箍筋之间采用20＃铁丝绑扎。
4、剪力墙立筋、底板钢筋均采用绑扎连接。
5、钢筋下料时，短钢筋之间采用闪光对焊连接，接头数量及位置严格按规范要求设置。
二、施工流程地下室施工流程图见图3三、基坑开挖及地基处理：垫层：局部200厚砂石垫层,100厚C15细石混凝土找平。
基坑开挖之前必须做好降水工作，保证基坑不积水，经验槽后方可进入下道工序。
四、地下室与基础钢筋（一）钢筋的施工方法：本工程地下室钢筋均在场内加工接,现场设置三个钢筋加工场，底板钢筋工程量很大，因此一进场就要立即组织钢筋放样和成形工作，严格按图纸设计要求施工。
（二）地下室钢筋施工程序：1、砼柱立筋电渣压力焊连接.2、绑扎暗柱钢筋.3、梁（包括过梁、连梁）钢筋。
4、绑扎暗柱钢筋。
5、绑扎楼板钢筋.为确保钢筋工程顺利,要求钢筋翻样及时准确地做出钢筋下料表，各种规格的进料计划，按上述绑扎顺序按时进场，适时做好半成品加工，力争做到半成品钢筋随出、随吊、随绑扎.钢筋绑扎、安装、焊接质量要求，严格按设计要求施工，并保证做到不低于国家及地方规定、施工及验收规范要求.（三)钢筋绑扎待混凝土垫层有一定强度后，在垫层上放样弹线,经复核无误后，进行地下室与基础的钢筋绑扎。
地下墙柱混凝土浇筑技术交底
以上各项工作全部通过检查通过，由混凝土工长进行浇灌申请，经批准后方可开始浇筑砼。
二、操作工艺
1、商品混凝土进场检查
到场的商品混凝土须有出厂质量合格证明，材料复验报告单，试验员对砼进行坍落度逐车进行检查，合格后方准使用。
2、混凝土运输方式和现场布料
7、冬期施工
（1）墙、柱保温
A框架柱混凝土浇筑时采用在模板背楞间嵌实聚苯板保温。墙柱模板上口用裁割好的阻燃草帘被封堵严，塞放在墙柱模板口上，模板背侧加挂2层防火阻燃草帘被防止混凝土受冻；模板拆除后，表面刷养护剂，然后包裹1层塑料布，再干挂2层防火阻燃草帘直至混凝土达到临界强度，如下图示：
（4）采用插入式振捣，振捣点严格按照振捣棒有效间距布置，振捣时应“快插慢拔”，当混凝土表面出现浮浆及可停止振捣，以免过振。振捣上一层混凝土时，应插入下一层混凝土5cm。
（5）框架柱混凝土浇筑高度为板底或梁底高20mm。
（6）混凝土浇筑振捣完毕后，将上口甩出的钢筋进行整理，用木抹子按指定标高找平。
5、墙体、框架柱砼施工缝、剔凿和接茬处理
（7）采用插入式振捣，振捣点严格按照振捣棒有效间距布置，振捣时应“快插慢拔”，当混凝土表面出现浮浆及可停止振捣，以免过振。振捣上一层混凝土时，应插入下一层混凝土5cm。
（8）振捣门洞口两侧构造柱、连墙柱时，必须振捣密实，不得漏振；混凝土振捣时应避免碰到钢筋、模板、各种预埋件、预埋管。
（9）墙体上口找平：墙体混凝土浇筑高度为板底或梁底高20mm，混凝土浇筑振捣完毕后，将上口甩出的钢筋进行整理，用木抹子按指定标高找平。
本工程地下室墙体和框架柱采用柴油泵输送泵管直接布料。对于部分可利用汽车泵范围可配合使用移动式汽车输送泵。

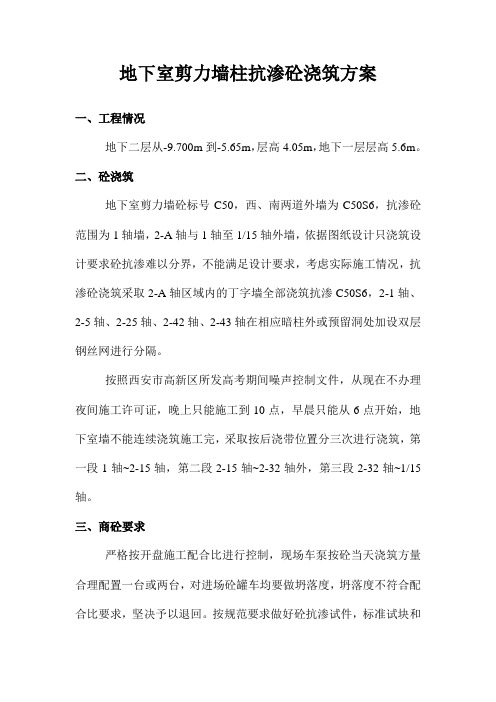

地下室剪力墙柱抗渗砼浇筑方案
地下室剪力墙柱抗渗砼浇筑方案
一、工程情况
地下二层从-9.700m到-5.65m，层高4.05m，地下一层层高5.6m。
二、砼浇筑
地下室剪力墙砼标号C50，西、南两道外墙为C50S6，抗渗砼范围为1轴墙，2-A轴与1轴至1/15轴外墙，依据图纸设计只浇筑设计要求砼抗渗难以分界，不能满足设计要求，考虑实际施工情况，抗渗砼浇筑采取2-A轴区域内的丁字墙全部浇筑抗渗C50S6，2-1轴、2-5轴、2-25轴、2-42轴、2-43轴在相应暗柱外或预留洞处加设双层钢丝网进行分隔。
按照西安市高新区所发高考期间噪声控制文件，从现在不办理夜间施工许可证，晚上只能施工到10点，早晨只能从6点开始，地下室墙不能连续浇筑施工完，采取按后浇带位置分三次进行浇筑，第一段1轴~2-15轴，第二段2-15轴~2-32轴外，第三段2-32轴~1/15轴。
三、商砼要求
严格按开盘施工配合比进行控制，现场车泵按砼当天浇筑方量合理配置一台或两台，对进场砼罐车均要做坍落度，坍落度不符合配合比要求，坚决予以退回。
按规范要求做好砼抗渗试件，标准试块和
同条件养护试块，留置数量满足要求。
四、砼养护
抗渗砼养护不低于14d，其它砼不少于7d，浇水养护，随时保证砼表面湿润状态。
五、砼外观成品保护
拆除剪力墙模板时，要注意砼阳角的保护，防止起吊大模板时对成品的破坏。
地下室剪力墙柱抗渗砼浇筑方案
编制：
审核：
批准：
华山建设望庭国际2#楼项目部
2007年5月20日。
地下室外墙及水池侧壁的计算方法(全文)
地下室外墙及水池侧壁的计算方法(全文)一：正式风格地下室外墙的计算方法1. 概述地下室外墙的计算方法是为了确保地下室外墙的结构安全可靠，同时满足建筑设计的需求。
本文介绍地下室外墙的计算方法，包括结构设计、材料选择、荷载计算等方面的内容。
2. 结构设计2.1 地下室外墙的厚度设计2.2 地下室外墙的抗倾覆计算2.3 地下室外墙的抗震设计3. 材料选择3.1 地下室外墙的材料要求3.2 地下室外墙的防水材料选择3.3 地下室外墙的保温材料选择4. 荷载计算4.1 地下室外墙的横向荷载计算4.2 地下室外墙的纵向荷载计算4.3 地下室外墙的稳定荷载计算5. 相关附件本文涉及的附件包括地下室外墙结构设计图纸、地下室外墙的材料规格等。
详情请参见附件。
6. 法律名词及注释6.1 土建工程设计规范：指土地建设工程设计过程中，需要遵循的相关法律法规和技术规范。
6.2 地下室外墙的荷载：指地下室外墙承受的各种力，包括垂直荷载、水平荷载等。
本文介绍了地下室外墙的计算方法，包括结构设计、材料选择和荷载计算等方面的内容。
希望本文对相关从业人员提供参考，并确保地下室外墙的结构安全可靠。
---二：活泼风格水池侧壁的计算方法1. 概述水池侧壁的计算方法是为了确保水池侧壁的稳定性和结构安全。
本文详细介绍水池侧壁的计算方法，包括荷载计算、防渗设计、保护措施等内容，为水池侧壁的设计与施工提供指导。
2. 荷载计算2.1 水压荷载的计算2.2 水土荷载的计算2.3 地震荷载的计算3. 防渗设计3.1 水池侧壁的防渗材料选择3.2 防渗层的厚度计算3.3 防渗层的施工要求4. 保护措施4.1 水池侧壁的防腐保护4.2 水池侧壁的防冻措施4.3 水池侧壁的防蚀设计5. 相关附件本文涉及的附件包括水池侧壁设计图纸、防渗层施工工艺等。
详情请参见附件。
6. 法律名词及注释6.1 水池侧壁的稳定性：指水池侧壁结构在水压力和外部荷载作用下的安全性。
地下室墙柱砼浇筑
接受交底人
本表由施工单位填写，交底单位与接受单位各存一份。
3.2.洞口浇筑时，洞口两侧下料浇筑高度应对称均匀，振捣棒距洞边30cm以上，应以两侧同时振捣，防止洞口变形。
3.3振捣棒移动间距，应小于500mm，门洞口两侧要振捣密实，不得漏振；每一振点的延续时间，以表面呈现浮浆和不再沉落为达到要求，避免碰撞钢筋、模板、预埋件等，发现有变形、移动，由相关工种配合进行处理；
3.4振捣棒振捣应做到快插慢拔，振捣应均匀，不得漏振。
3.5墙上口找平，砼浇筑振捣完毕，将预留甩出钢筋加以整理，按50线拉线将表面找平，特别注意窗台处的标高；
3.6拆模养护：拆模时间由工长根据同条件试块试验报告通知，墙体不粘模、不掉角、不裂缝；应及时修整墙面、边角。应及时喷水养护，养护时间应不少于14d，浇水次数应能保持砼湿润。
交底提要：地下室墙体混凝土浇筑
交底内容：
柱、墙截面尺寸±2mm
柱、墙垂直度2mm
表面平整度2mm
四、其它注意事项：
1、保证钢筋和垫块的位置正确，不得任意踩楼板负矩筋，不
碰动预埋件和箍筋；
2、不得用重物冲击模板。砼浇筑振捣至最后完工时，要保持甩出钢筋的位置正确。
3、柱模板拆除后，应及时包上护角。
技术负责人
2、作业条件
2.1.办完钢筋隐检手续，注意检查支铁、垫块，以保证保护层厚度；检查墙内预埋件、预留孔洞、水电预埋管线的位置，数量及固定情况。
2.2.检查模板下口，洞口及角模处拼接是否严密，各种连接件是否牢固。
2.3.检查并清理模板内残留杂物，用水冲净。
2.4.检查电源、线路，并做好夜间施工照明的准备。
3、墙体砼浇筑
技术负责人
交底人
接受交底人
地下室墙柱混凝土浇筑
3
2m靠尺、塞尺
6
保护层厚度
基础
—
±5
尺量
墙、柱、梁、板
—
＋5、-3
7
角、线顺直度
—
3
拉线、尺量
8
预留孔、洞中心线位置
15
10
尺量
9
电梯井筒
长、宽对定位中心线
+25、0
+20、-0
经纬仪
尺量
筒全高(Ｈ)垂直度
H/1000且≤30
H/1000且≤30
审核人
交底人
接受交底人
交底内容：
四、注意事项
1、振动棒采用高频振动棒，每层浇筑混凝土时要振捣至气泡排尽为止。
2、模板要清理干净，防止日后与混凝土墙面粘连，脱模剂要涂刷均匀。
3、拆模时要注意对洞口的保护，防止碰撞损坏。
4、浇筑混凝土时用的泵管要接牢，防止有漏浆、松扣现象。
5、采用塔吊浇筑时，信号工要指挥准确，防止料斗碰撞模板、钢筋，引起变形。
10．对柱子墙体底部要进行充分振捣，严禁出现烂根现象。
审核人
交底人
接受交底人
技术交底记录
编号
工程名称
天津津门
交底日期
08.6.1
施工单位
中建二局第三建筑工程有限公司
分项工程名称
地下室墙柱混凝土浇筑
交底提要
基础底板混凝土浇筑的施工准备、工艺流程、质量要求及注意事项
混凝土工程质量标准
序
号
项目
允许偏差（mm）
检查方法
国家标准
结构海河杯标准
1
轴线位置
基础
15
10
尺量
墙、柱、梁
8
墙柱混凝土施工工艺标准
第一节墙柱混凝土施工工艺标准一、墙、柱混凝土施工工艺(1)施工准备①材料准备A.水泥：采用普通硅酸盐42.5水泥B.粗、细骨料：采用自然连续粒级的粗骨料配制混凝土，细骨料采用水洗中砂，粗、细骨料含泥量必须严格控制，控制粗骨料的含泥量小于1%,细骨料的含泥量小于1.5%。
C.粉煤灰：采用二级粉煤灰D.外加剂：增强密实抗裂剂(WHDF),掺量为胶凝材料的2%,聚丙烯增强纤维掺量为0.9kg∕m3OE.水：饮用水。
②技术准备认真核实现场实际情况，制订出详细的施工技术交底，并向施工队提出、落实各项有关的技术要求；按照施工进度，提前确定所需机械、器具，组织、安排好现场管理人员和具体操作人员。
(2)混凝土浇筑①现场混凝土输送A.墙体混凝土采用汽车泵浇筑，柱混凝土采用汽车泵,塔吊配合浇筑。
B.墙体采用串筒浇筑，自由下落高度不大于2m,且下料点分散布置，间距不大于2m,所用墙处均设串筒。
②混凝土浇筑A.水平施工缝处理：墙体浇筑前，在施工缝接茬处凿毛清理干净，先浇筑IOcm厚与墙体混凝土强度相同的减石子砂浆，砂浆用铁锹均匀入模，不可用泵管直接灌入模内。
B.混凝土采用赶浆法分层浇筑、振捣：第一层浇筑高度用标尺杆严格控制在400mm,以后每次浇筑高度用标尺杆严格控制，不应超过400mm,分层浇筑、振捣。
墙体连续浇筑，间隔时间不能超过1小时，水平接茬处应振捣密实，浇筑时随时清理落地灰。
C.竖向施工缝用快易收口网封堵，从距离施工缝Im处开始浇筑混凝土，严禁在施工缝处直接浇筑。
D.洞口浇筑时，从洞口两侧同时下料，使洞口两侧混凝土高度对称均匀，振捣棒距洞边不小于300mm,从两侧同时振捣，防止洞口变形。
大洞口下部模板开口，作为出气孔及补充混凝土使用。
③混凝土振捣混凝土振捣采用①50振捣棒，振捣过程中将振捣棒上下略有抽动，以使上下振捣均匀，振捣棒移动间距为40Omm左右，每点振捣时间20~30S为宜，以混凝土表面不再显著下沉，不再出现气泡，表面泛出灰浆为准，振捣棒宜插入下层混凝土50~100mm,对于钢筋较密部位用中30振捣棒或钢筋加强振捣，振捣棒应避免碰撞钢筋、模板、埋件和电气接线盒等，振捣棒应距洞边20Omm 以上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-------------
-------------
技 术 交 底 记 录
SEJ/QR090201-99-009
工程名称 苏州电视台制作播出大楼 交底部位
地下室内外
墙、水箱侧
壁、柱砼
建设单位 苏州 电视台 设计单位 苏州工业园区 设计院 施工单位
二建电视
台项目部
施工队组 瓦工队组 项目负责人 王桂良 技术负责人 张晓军
-------------
-------------
技
术
交
底
记
录
本工程地下室墙板砼标号为C35、S8，内柱砼标号为C40。全部采用
商品砼泵送工艺，砼必须一次连续浇筑。
应安排两套浇筑班子，按相反方向同时进行，最后合龙。砼的浇筑
速度以≤1m/h为宜。具体应根据浇筑时的气候、砼的入模温度等情况确
定。
由于商品砼的坍落度较大，砼应采用交替分层覆盖的方式浇筑。浇
筑长度视实际情况而定，主要考虑模板侧向压力的因素。严格控制砼上
下层覆盖时间不得超过砼的初凝时间，一般延墙高分层浇筑时，每层浇
筑高度在1m左右。
在遇有门/窗洞口或其他预留/孔洞时，砼浇筑时应从孔洞两边同时浇
下，以防止洞口底处砼不密实。千万不能漏振。要注意标高。及时浇水
养护，按规范要求及时做好试块。
主持人 交底人 交底日期
主要参加人员 人数
