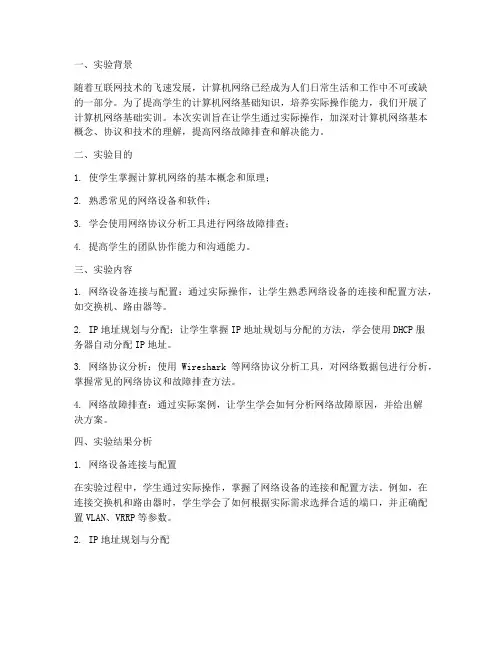

计网基础实训报告结果分析
一、实验背景随着互联网技术的飞速发展，计算机网络已经成为人们日常生活和工作中不可或缺的一部分。
为了提高学生的计算机网络基础知识，培养实际操作能力，我们开展了计算机网络基础实训。
本次实训旨在让学生通过实际操作，加深对计算机网络基本概念、协议和技术的理解，提高网络故障排查和解决能力。
二、实验目的1. 使学生掌握计算机网络的基本概念和原理；2. 熟悉常见的网络设备和软件；3. 学会使用网络协议分析工具进行网络故障排查；4. 提高学生的团队协作能力和沟通能力。
三、实验内容1. 网络设备连接与配置：通过实际操作，让学生熟悉网络设备的连接和配置方法，如交换机、路由器等。
2. IP地址规划与分配：让学生掌握IP地址规划与分配的方法，学会使用DHCP服务器自动分配IP地址。
3. 网络协议分析：使用Wireshark等网络协议分析工具，对网络数据包进行分析，掌握常见的网络协议和故障排查方法。
4. 网络故障排查：通过实际案例，让学生学会如何分析网络故障原因，并给出解决方案。
四、实验结果分析1. 网络设备连接与配置在实验过程中，学生通过实际操作，掌握了网络设备的连接和配置方法。
例如，在连接交换机和路由器时，学生学会了如何根据实际需求选择合适的端口，并正确配置VLAN、VRRP等参数。
2. IP地址规划与分配通过实验，学生学会了如何进行IP地址规划与分配。
在实验中，学生需要根据网络规模和需求，合理规划IP地址段，并使用DHCP服务器自动分配IP地址。
这有助于提高网络管理效率，降低人为错误。
3. 网络协议分析在实验中，学生使用Wireshark等网络协议分析工具，对网络数据包进行分析。
通过分析TCP、UDP、ICMP等协议，学生掌握了常见网络协议的工作原理，提高了故障排查能力。
4. 网络故障排查在实验过程中，学生通过实际案例，学会了如何分析网络故障原因，并给出解决方案。
例如，在实验中，学生遇到了网络延迟问题，通过分析数据包，发现是交换机端口拥塞导致的。
实验7_使用Wireshark分析DHCP协议
实验7_使用Wireshark分析DHCP协议DHCP（Dynamic Host Configuration Protocol）是一种网络协议，用于动态分配IP地址、子网掩码、默认网关、DNS服务器等网络配置信息给计算机设备。
在本实验中，我们将使用Wireshark工具来分析DHCP协议的工作流程和数据包的结构。
首先，我们需要准备一个局域网环境，并在其中设置一个DHCP服务器和至少一个客户端设备。
DHCP服务器负责为客户端设备分配IP地址和其他网络配置信息。
客户端设备在启动时会发送DHCP请求，以获取分配给它的IP地址和其他配置信息。
使用Wireshark进行DHCP协议分析的步骤如下：1. 打开Wireshark软件，并选择适当的网络接口进行抓包。
在“捕获”选项卡中，选择正确的网络接口，然后点击“开始”按钮开始抓包。
2.在客户端设备上，启动DHCP服务发现过程。
客户端将发送一个DHCP发现广播消息，以寻找可用的DHCP服务器。
3. 在Wireshark中，我们可以看到DHCP发现消息的数据包。
可以通过在过滤器栏中输入“bootp”或“dhcp”来过滤只显示与DHCP相关的数据包。
4.DHCP服务器接收到DHCP发现消息后，会回复一个DHCP提供消息。
该消息包含了DHCP服务器可以提供给客户端的IP地址和其他配置信息。
5.客户端接收到DHCP提供消息后，会发送一个DHCP请求消息，以确认接受DHCP服务器提供的配置信息。
6.DHCP服务器接收到DHCP请求消息后，会发送一个DHCP确认消息，将IP地址和其他配置信息分配给客户端。
7. 在Wireshark中，我们可以查看这些DHCP消息的详细信息。
可以看到每个消息的源IP地址、目的IP地址、消息类型、配置选项等。
8.客户端设备在接收到DHCP确认消息后，将使用分配给它的IP地址和其他配置信息来配置自己的网络连接。
通过分析DHCP协议的数据包，我们可以了解到DHCP协议的工作流程和数据包的结构。
基于Wireshark的DHCP网络故障定位分析
基于Wireshark的DHCP网络故障定位分析辛伟伟;郝继升;张成【摘要】针对在一个网络中出现多个DHCP(动态主机配置协议)服务器时,导致Client(客户端)的网络故障,分析了在eNSP(企业网络仿真平台)上模拟DHCP服务器为客户端动态分配IP地址的过程,并利用Wireshark(网络封包分析软件)工具捕获和分析DHCP数据包来定位网络故障.【期刊名称】《延安大学学报（自然科学版）》【年(卷),期】2018(037)001【总页数】3页(P34-36)【关键词】DHCP协议;eNSP模拟器;Wireshark软件;交换机【作者】辛伟伟;郝继升;张成【作者单位】延安大学数学与计算机科学学院,陕西延安716000;延安大学数学与计算机科学学院,陕西延安716000;西安医学院,陕西西安710021【正文语种】中文【中图分类】TP393随着Internet的飞速发展，越来越多的设备接入互联网。
这些设备在网络中要实现通信，就需要给每个设备配置一个IP地址、子网掩码、网关地址和DNS(域名解析系统)[1]。
为方便用户快速地接入和退出网络、提高IP地址资源的利用率和管理效率，DHCP协议应运而生。
DHCP(动态主机设置协议)是一个局域网的网络协议，采用客户/服务器(C/S)架构，使用UDP协议工作，主要用于动态指派IP地址给DHCP客户端以及便于网络管理员对所有计算机的管理[2]。
eNSP(企业网络仿真平台)是一款由华为提供的免费的、可扩展的、图形化操作的网络仿真工具平台[3]，主要针对企业网路由器、交换机等网络设备进行硬件模拟，完美呈现真实设备实景，让用户有机会在没有真实设备的情况下模拟网络环境、学习网络技术和分析网络故障。
Wireshark(前身为Ethereal)是一个免费开源的网络数据包分析软件[4]。
它的功能是抓取网络数据包，并尽可能显示出最为详细的网络数据包数据。
本文主要分析了在一个网络中出现多台DHCP服务器时，客户端如果获取到伪DHCP服务器分配的IP地址，将无法正常连接网络资源。
使用wireshark进行协议分析实验报告
使用wireshark进行协议分析实验报告一、实验目的本次实验旨在掌握使用Wireshark进行网络协议分析的方法与技巧，了解网络通信特点和协议机制。
二、实验内容及步骤1.实验准备b.配置网络环境：保证实验环境中存在数据通信的网络设备和网络流量。
2.实验步骤a. 打开Wireshark软件：启动Wireshark软件并选择需要进行抓包的网络接口。
b. 开始抓包：点击“Start”按钮开始抓包，Wireshark将开始捕获网络流量。
c.进行通信：进行网络通信操作，触发网络流量的产生。
d. 停止抓包：点击“Stop”按钮停止抓包，Wireshark将停止捕获网络流量。
e. 分析流量：使用Wireshark提供的分析工具和功能对抓包所得的网络流量进行分析。
三、实验结果通过Wireshark软件捕获的网络流量，可以得到如下分析结果：1. 抓包结果统计：Wireshark会自动统计捕获到的数据包数量、每个协议的数量、数据包的总大小等信息，并显示在界面上。
2. 协议分析：Wireshark能够通过解析网络流量中的各种协议，展示协议的各个字段和值，并提供过滤、等功能。
3. 源和目的地IP地址：Wireshark能够提取并显示各个IP数据包中的源IP地址和目的地IP地址，帮助我们分析网络通信的端点。
四、实验分析通过对Wireshark捕获到的网络流量进行分析，我们可以得到以下几个重要的分析结果和结论：1.流量分布：根据抓包结果统计，我们可以分析不同协议的数据包数量和比例，了解网络中各个协议的使用情况。
2. 协议字段分析：Wireshark能够对数据包进行深度解析，我们可以查看各个协议字段的值，分析协议的工作机制和通信过程。
3.网络性能评估：通过分析网络流量中的延迟、丢包等指标，我们可以评估网络的性能，并找出网络故障和瓶颈问题。
4. 安全分析：Wireshark能够分析HTTP、FTP、SMTP等协议的请求和响应内容，帮助我们发现潜在的网络安全问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验七使用Wireshark分析DHCP协议
一、实验目的
分析DHCP协议
二、实验环境
与因特网连接的计算机，操作系统为Windows，安装有Wireshark、IE等软件。
三、实验步骤
在有动态分配IP的实验环境下俘获分组，具体俘获步骤如下：
1、使用DHCP获取IP地址
（1）打开命令窗口,启动Wireshark。
（2）输入“ipconfig /release”。
这条命令会释放主机目前的IP地址，此时，主机IP 地址会变为0.0.0.0
（3）然后输入“ipconfig /renew”命令。
这条命令让主机获得一个网络配置，包括新的IP地址。
（4）等待，直到“ipconfig /renew”终止。
然后再次输入“ipconfig /renew” 命令。
（5）当第二个命令“ipconfig /renew” 终止时，输入命令“ipconfig/release” 释放原来的已经分配的IP地址
（6）停止分组俘获。
如图1所示：
图1：Wireshark俘获的分组
一个ipconfig renew 命令产生四个DHCP分组：a DHCP Discover packet, a DHCP Offer packet, a DHCP Request packet, and a DHCP ACK packet.
下面，对此分组进行分析：
IPconfig 命令被用于显示机器的IP地址及修改IP地址的配置。
当输入命ipconfig /release命令时，用来释放机器的当前IP地址。
释放之后，该机没有有效的IP地址并在分组657中使用地址0.0.0.0作为源地址。
分组657是一个DHCP Discover(发现)报文，如图2所示。
当一台没有IP地址的计算机申请IP地址时将发送该报文。
DHCP Discovery报文被发送给特殊的广播地址：255.255.255.255，该地址将到达某个限定广播范围内所有在线的主机。
理论上，255.255.255.255能够广播到整个因特网上，但实际上并不能实现，因为路由器为了阻止大量的请求淹没因特网，不会将这样的广播发送到本地网之外。
在DHCP Discover报文中，客户端包括自身的信息。
特别是，它提供了自己的主机名和其以太网接口的物理地址。
这些信息都被DHCP用来标识一个已知的客户端。
DHCP 服务器可以使用这些信息实现一系列的策略，比如，分配与上次相同的IP地址，分配一个上次不同的IP地址，或要求客户端注册其物理层地址来获取IP地址。
图2 Discover报文
在DHCP Discover报文中，客户端还详细列出了它希望从DHCP服务器接收到的信息。
如图3所示，在Parameter Request List中包含了除客户端希望得到的本地网络的IP 地址之外的其他数据项。
这些数据项中许多都是一台即将连入因特网的计算机所需要的数据。
例如，客户端必须知道的本地路由器的标识。
任何目的地址不在本地网的数据报都将发送到这台路由器上。
也就是说，这是发向外网的数据报在通向目的端的路径上遇到的第一台中间路由器。
图3：Parameter Request List
客户端必须知道自己的子网掩码。
子网掩码是一个32位的数，用来与IP地址进行“按位逻辑与运算”从而得出网络地址。
所有可以直接通信而不需要路由器参与的机器都有相同的网络地址。
因此，子网掩码用来决定数据报是发送到本地路由器还是直接发送到本地目的主机。
客户端还必须知道它们的域名和它们在本地域名服务器上的标识。
域名是一个可读的网络名。
DHCP服务器在响应发现报文之前，询问是否有其它主机使用IP地址10.8.4.24（该请求被发送到广播地址）。
这就允许DHCP服务器在分配IP之前再次确认没有其它主
机使用该IP地址。
询问后，在671分组中，IP地址为202.198.3.53的DHCP服务器回复了一个DHCP OFFER报文。
该报文也广播到255.255.255.255，因为尽管客户端还不知道自己的IP地址，但它将接收到发送到广播地址的报文。
这个报文中包含了客户端请求的信息，包括IP地址、本地路由器、子网掩码、域名和本地域名服务器。
在分组672中，客户端通过发送DHCP Request（请求）报文表明自己接收到的IP 地址。
最后，在分组673中DHCP服务器确认请求的地址并结束对话。
此后，在分组中客户端开始使用它的新的IP地址作为源地址。
在获取其IP地址之后，客户端会发送3个报文询问其他主机是否有与自己相同的IP地址。
如图4所示，3个ARP请求都没有回应。
DHCP服务器再次询问哪个主机拥有IP地址10.8.4.24，客户端回答它占有该IP同时提供了自己的以太网地址。
图4 ARP报文
通过DHCP分配的IP地址有特定的租用时间，如图5所示。
为了保持对某个IP的租用，客户端必须更新租用期。
当输入第二个命令ipconfig /renew后，在分组1050和1051中就会看到更新租用期的过程。
DHCP Request请求更新租用期。
DHCP ACK包括租用期的长度。
如果在租用期到期之前没有DHCP Request发送，DHCP服务器有权将该IP地址重新分配给其他主机。
最后，在分组1168时输入命令ipconfig /release后的结果。
在DHCP服务器接收到这个报文后，客户停止对该IP的使用。
如有需要DHCP服务器有权重新对IP地址进行分配。
图5
四、实验作业
回答以下问题：
1、DHCP是基于UDP还是TCP发送的？
2、DHCP服务器的IP地址是多少？由DHCP服务器分配的域名地址是多少？
3、DHCP服务器广播的本地路由器或默认网关的IP地址是多少？。
